《三菱全系列PLC通用编程软件&三菱PLC模拟调试软件(中文版)》

三菱PLC编辑软件使用方法 - 三菱plc 三菱plc编程软件“GX-Developer”(GX-开发器)。

这里列举的是常用功能的操作方法索引：一．打开工程所谓打开工程，是指进入一个已经存在的PLC程序。

（一）、打开一个电脑文件夹下的工程1．点击开发软件图标，进入软件界面。

2．点击PROJECT（工程）菜单，选择“OPEN PROJEDCT”（打开工程）命令。

或直接点击打开工程快捷图标（与“WORD”软件“打开”图标相同）。

3．选择路径，找到要打开的工程文件夹。

4．点击“OPEN”（打开）按钮。

程序将被读入并显示。

5．要显示不同程序段，在右侧“Program”栏目中，选择并打开相应的程序块即可。

（二）、打开一个PLC内存中的工程1．点击开发软件图标，进入软件界面。

2．选择“ONLINE”（在线）菜单。

3．点击“read from PLC”(从PLC读出)。

4．在新消灭的界面“select PLC series”（选择PLC系列）下，确认选择的PLC是否正确。

点击“OK”。

留意，我们的桥设备使用的PLC应选择：Q CPU（Qmode）。

5．设置“Connection Setup”（连接设定）界面。

对我们的桥设备,在PLC side（PLC侧）栏目中，选择Serial USB（串行USB）、COM1、PLC module（PLC模块）三个项目。

在Other station （其他站点）栏目中，选择“No”。

选择结束后，按OK确认。

6．在Read from PLC界面下，选择“Target”（目标）栏目为“Program Memory/Device Memory”（程序内存/元件内存）。

7．在同一界面下，点击“ParaProg”（参数程序），全部程序内容被选中。

假如要读出元件存储器内容，要在下面列表中同时选择“Device Memory”（元件内存）。

8．点击“Execute”（执行），等待，程序将被读出到界面。

【三菱PLC的编程软件】
安装序列号1：570-986818410
安装序列号2：998-598638072
本软件适用于Q、QnU、QS、QnA、AnS、AnA、FX等全系列可编程控制器；完全支持梯形图、指令表、SFC、ST及FB、Label语言程序设计，网络参数设定，可进行程序的线上更改、监控及调试，具有异地读写PLC程序功能。

安装完成后的程序所在目录：C:\MELSEC\Gppw
【安装操作示意图】
第一步，我们下载软件，解压缩，打开GXDeveloper\SW8D5C-GPPW-C\EnvMEL目录下的setup.exe进行安装。

第二步，上步安装完成后，再打开GXDeveloper\SW8D5C-GPPW-C 目录下的setup.exe进行安装。

【安装过程图】
【快捷操作键】
创建新工程文件Ctrl + N 打开工程文件Ctrl + O 保存工程文件Ctrl + S 打印Ctrl + P
撤销梯形图剪切/粘贴Ctrl + Z
删除选择内容并存入剪切板Ctrl + X 复制Ctrl + C
粘贴Ctrl + V
显示/隐藏工程文件数据Alt + 0
软元件检测Alt + 1
跳转Alt + 2
局部运行Alt + 3
单步运行Alt + 4
远程操作Alt + 6
工程数据列表Alt + 7
网络参数设置Alt + 8
关闭有效窗口Ctrl + F4
转移到下面的窗口Ctrl + F6
结束应用程序Alt + F4。

GX Developer编程软件的使用1. 编程软件的简介三菱PLC编程软件有好几个版本，早期的FXGP/DOS和FXGP/WIN-C及现在常用的GPP For Windows 和最新的GX Developer(简称GX)，实际上GX Developer是GPP For Windows升级版本，相互兼容，但GX Developer界面更友好，功能更强大、使用更方便。

这里介绍的GX Developer7.08J（SW7D5C-GXW）版本，它适用于Q系列、QnA系列及FX系列的所有PLC。

GX编程软件可以编写梯形图程序和状态转移图程序（全系列），他支持在线和离线编程功能，并具有软元件注释、声明、注解及程序监视、测试、故障诊断、程序检查等功能。

此外，具有突出的运行写入功能，而不需要频繁操作STOP/RUN开关，方便程序调试。

GX编程软件可在Windows97/Windows98/Windows2000及Windows XP操作系统中运行。

该编程软件简单易学，具有丰富的工具箱，直观形象的视窗界面。

此外，GX编程软件可直接设定CC-link 及其他三菱网络的参数，能方便地实现监控、故障诊断、程序的传送及程序的复制、删除和打印等功能。

2. GX编程软件的使用在计算机上安装好GX编程软件后，运行GX软件，其界面如图1所示。

图1 运行GX 后的界面可以看到该窗口编辑区域是不可用的，工具栏中除了新建和打开按钮可见以外，其余按钮均不可见，单击图1中的按钮，或执行“工程”菜单中的“创建新工程”命令，可创建一个新工程，出现如图2所示画面。

（2）点击设置（1）点击设置（3）点击设置（4）点击设置图2 建立新工程画面按图2所示选择PLC 所属系列和型号，此外，设置项还包括程序的类型，即梯形图或SFC （顺控程序），设置文件的保存路径和工程名等。

注意PLC 系列和PLC 型号两项是必须设置项，且须与所连接的PLC 一致，否则程序将可能无法写入PLC 。

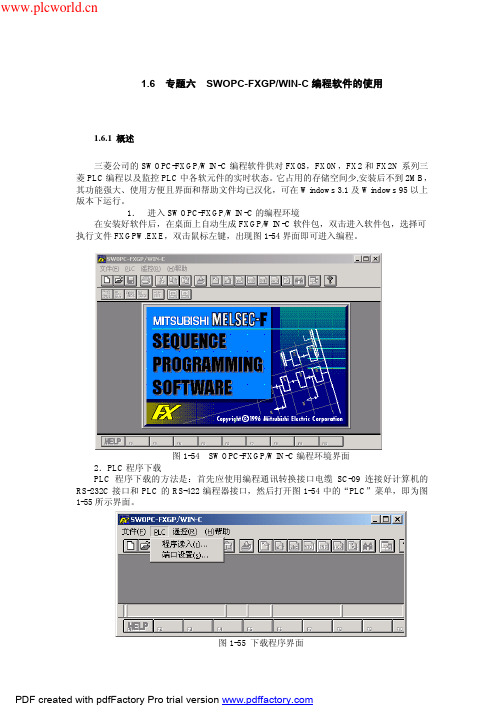

1.6专题六SWOPC-FXGP/WIN-C编程软件的使用1.6.1 概述三菱公司的SWOPC-FXGP/WIN-C编程软件供对FX0S，FX0N，FX2和FX2N系列三菱PLC编程以及监控PLC中各软元件的实时状态。

它占用的存储空间少,安装后不到2MB，其功能强大、使用方便且界面和帮助文件均已汉化，可在Windows 3.1及Windows 95以上版本下运行。

1．进入SWOPC-FXGP/WIN-C的编程环境在安装好软件后，在桌面上自动生成FXGP/WIN-C软件包，双击进入软件包，选择可执行文件FXGPW.EXE，双击鼠标左键，出现图1-54界面即可进入编程。

图1-54 SWOPC-FXGP/WIN-C编程环境界面2．PLC程序下载PLC程序下载的方法是：首先应使用编程通讯转换接口电缆SC-09连接好计算机的RS-232C接口和PLC的RS-422编程器接口，然后打开图1-54中的“PLC”菜单，即为图1-55所示界面。

图1-55 下载程序界面图1-55界面出现后，再打开PLC菜单下的“端口设置”子菜单如图1-56所示，选择正确的串行口后再按确认键。

图1-56端口设置菜单窗口界面选择好串行口后，打开图1-55“PLC”菜单下的“程序读入”子菜单，即可进入如图1-57所示的界面。

正确选择PLC型号，按确认键后等待几分钟，PLC中的程序即下载到计算机的SWOPC-FXGP/WIN-C文件夹中。

程序下载后界面如图1-58所示。

图1-57 PLC型号选择界面图1-58 PLC程序下载后界面3．PLC程序的打开首先打开“文件”菜单下的“打开”子菜单界面如图1-59所示。

选择正确的文件后，按确定键，就可打开文件。

图1-59 文件打开界面4．编制新的程序如图1-60所示，打开“文件”菜单下的“新文件”子菜单，出现图1-57所示画面，然后选择PLC型号，就可进入程序编制环境，如图1-61所示。

图1-60打开新文件界面图1-61 编制程序界面5．设置页面和打印打开“文件”菜单下的“页面设置”子菜单即可进行编程页面设置。

三菱MELSOFT系列编程软件介绍三菱MELSOFT系列GX开发器(GPPW)编程软件使用说明启动GPPW 编程软件，打开工程，选中新建，出现如图1画面，先在PLC系列中选出你所使用的程控器的CPU系列，如选FXCPU，PLC类型是指机器的型号，选FX2N(C)，程序类型是你所采用的编程语言，选梯形图逻辑，可以现在设置工程名或以后存储文件时命名，确定后出现如图2画面。

图 1界面一般分为以下几个区:菜单条(包括10个主菜单项)、工具条(快捷按钮)、工程数据列表、编程窗口、状态条。

一、菜单条菜单条使用鼠标单击，打开各项菜单，各主菜单项功能如下: 1.工程工程菜单操作可完成如创建、打开、关闭、保存文件，文件的打印设置、打印预览等。

2.编辑编辑菜单能完成剪切、复制、粘贴程序块或数据块，同时提供行、列插入、删除等功能，利用梯形图标记进行程序的编写，程序读出、写入模式的选择以及对注释编辑的设置。

图 23.查找/替换进行软元件、指令、步号、触点线圈的查找和替换4.变换只有当编写的梯形图(灰色)转换完毕(白色)后，才能进行程序的传送;在程序的转换过程中，如果程序有错，它会显示，也可通过菜单“工具”，查询程序的正确性。

可以设置软件开发环境的风格，如决定其他辅助窗口(工程数据列5.显示表窗口、工具条按钮区、状态条、注释显示)的打开与关闭，特别在工具条子菜单中，可以添加和删除几种类型的按钮:标准、数据切换、梯形图标记、程序、注释等。

6.在线可建立与PLC联机时的相关操作，如传输设置、PLC读取(上载)、PLC 写入(下载)，通过监视下拉菜单选择监视模式或监视(写入模式)等。

7.诊断检查PLC通信是否正常。

8.工具可进行程序检查、显示色改变、选项设置等。

9.窗口决定程序窗口和软件注释窗口同时显示的方式(重叠、左右并列、上下并列)。

10.帮助通过帮助菜单上的目录和索引项检阅特殊继电器/寄存器功能和快捷键的定义。

二、工具条提供简便的鼠标操作，将最常用的GPPW操作以按钮形式设定到工具条中。

常用PLC编程软件、组态软件、触摸屏组态软件、桌面程序软件分享下面列出的是我常用的，分享给大家，且几乎每个软件都有安装过程的视频帮助大家！希望对大家有用！强烈要求版主加精、置顶，方便大家都能看到！一、三菱系列：1、三菱PLC编程软件GX_Works2/LvKMK72、三菱PLC编程软件GX_Developer_8.86/PqUjDe3、三菱触摸屏组态软件GT_Designer_3/O7kfaz二、西门子系列：1、西门子S7-200系列PLC编程软件STEP_7_MicroWIN_V4.0_incl_SP9/LLKr6p2、西门子S7-SMART_200系列PLC编程软件STEP_7_MicroWIN_SMART/MMJ8wv3、西门子S7-1200系列PLC编程软件SIMATIC_STEP7_Basic_V10_5_SP2_Internet/ItlJJZ4、西门子S7-300_400系列PLC编程软件Step7_V5.4_CN/PcLnDn5、西门子S7-300_400系列PLC编程软件Step7_V5.5_CN/OwKFYC6、西门子触摸屏组态软件WinCC_flexible_2008_SP4.part1/Lt9vB27、西门子触摸屏组态软件WinCC_flexible_2008_SP4.part2/S6V4LM三、欧姆龙系列：1、欧姆龙PLC编程软件CX-ONE_4.26 CX-Programmer V9.41.part1/LnL5je2、欧姆龙PLC编程软件CX-ONE_4.26 CX-Programmer V9.41.part2/WWegae3、欧姆龙触摸屏组态软件NBD_V123/USB8PE4、欧姆龙触摸屏组态软件NTST_V4.8C/R6eKiJ四、松下系列：1、松下PLC编程软件FPWIN_GR_V2.917/Wjyw2F2、松下PLC编程软件FPWIN_Pro_6.310/UbYz2P3、松下触摸屏组态软件GTWIN_SPV298E/KMLa2o4、松下触摸屏组态软件GH_Screen_Editor_V4.12/PMx3bu五、台达系列：1、台达PLC编程软件Delta_WPLSoft_V2.34/PmVhzP2、台达DOP-B系列触摸屏组态软件Delta_DOPSoft 1.01.04/K2Ed2T3、台达网络型DOP系列触摸屏组态软件Delta_DOP eRemote 2.00.06/McX4vB六、富士系列：1、富士PLC编程软件SX_Programmer_Standard_V3/QbhyIj2、富士PLC编程软件SX_Programmer_Expert_D300_win_V3440/UiBcD13、富士触摸屏组态软件V-SFT5(5.4.20.0)/PlN5aS七、罗克韦尔系列：1、罗克韦尔AB_PLC编程软件RSLogix500_V8.1/OqEz9f2、罗克韦尔AB PLC编程软件RSLogix5000_V19_CN/J7uh21八、横河系列：1、横河PLC编程软件widefield2_Version_R5.02/LBgIUR2、CENTUM CS1000系统软件/UlJiCP3、CENTUM CS3000系统软件/McJ3Yu4、CENTUM VP系统软件/NZ0QQO九、VB系列桌面程序软件1、Visual Basic 6.0中文企业版/KeNunB2、Visual Basic 6.0中文企业Win7 32位兼容版/SZWEk33、Visual Basic 6.0中文企业Win7 64位兼容版/LEi9Q3十、VC++系列桌面程序软件1、Visual C++ 6.0中文企业版/W7bGsC2、Visual C++ 6.0中文企业Win7 32位兼容版/PppQUq3、Visual C++ 6.0中文企业Win7 64位兼容版/SBRBl3十一、VF系列桌面程序软件1、Visual Foxpro 6.0中文企业版/LbWcG82、Visual FoxPro 6.0中文企业Win7 32位兼容版/RBtv603、Visual FoxPro 6.0中文企业Win7 64位兼容版/UBZvjN十二、VS系列桌面程序软件1、Visual Studio 6.0中文企业版/VoxzMT2、Visual Studio 6.0英文企业版/T2e9ku3、Visual Studio 2008中文企业版.part1/KMhdIq4、Visual Studio 2008中文企业版.part2/M7gsit5、Visual Studio 2008中文企业版.part3/Iz8AYk6、Visual Studio 2010中文企业版.part1/KhN7sC7、Visual Studio 2010中文企业版.part2/SeK7Dc十三、Delphi、C++ Builder系列桌面程序软件：1、Delphi 7.0汉化企业版1、Delphi 7.0汉化企业版/O2SGDy2、Delphi 2009英文企业版/PO6nEJ3、C++ Builder 6.0汉化企业版/ONZqgh4、C++ Builder 2009英文企业版/RFitLE十四、LabVIEW、LabWindows CVI系列桌面程序软件1、LabVIEW 8.6中文版/P5x0Xl2、LabVIEW 2010中文版/OqJXyq3、LabWindows CVI 9.0英文版/Vk66Ql十五、Matlab系列桌面程序软件1、Matlab 7.0英文版/OmFRnz2、Matlab 2012a英文版.part1/TplsbH3、Matlab 2012a英文版.part2/JCX6oH4、Matlab 2012a英文版.part3/R1HDyi5、Matlab 2012b英文版.part1/Iq4gk96、Matlab 2012b英文版.part2/MuJU7N7、Matlab 2012b英文版.part3/OreQ79十六、Authorware程序软件1、Authorware 7.05中文版/VBexwS十七、虚拟光驱1、虚拟光驱/NaA9eC十八、组态软件1、组态王6.53中文版/downloads/software/kingview%20Chinese%20Version/组态王6.53.rar2、组态王6.55中文版/downloads/software/kingview%20Chinese%20Version/组态王6.55.rar3、组态王6.53英文版/downloads/software/kingview%20English%20Version/KingView6.53_EN.rar4、组态王6.55繁体版/downloads/software/kingview%20Chinese%20Traditional%20Version/组态王6.53繁体版_85.6MB.rar5、世纪星组态软件V9.0/file/4b0bdba13a617bc1a5e010b54c29d56f?xcode=3d59ca3f4c6496deab54392d4b9d88f46211883ecbffdcb3&fid=201415049-250528-106428406&time=1388891852&sign=FDTAXER-DCb740ccc5511e5e8fedcff06b081203-calGAgu/4O83vb6nQoRHCjuLihA=&to=wb,abp&fm=Q,B,M,mn&expires=1388896290&rt=sh&r=736850148&logid=2912342118&sh=1&vuk=282591&fn=CenturyStar9.0%E5%AE%89%E8%A3%85%E7%9B%98.r 6、世纪星组态软件V8.0/download/software/世纪星组态软件V8.00.rar7、力控组态软件V7.0/Upload/File/201210/力控科技监控组态软件ForceControl%20V7.0.rar8、杰控V7.60组态软件/download/src/fmSetup76092.rar9、易控组态软件2009/uploads/soft/product/ruanjianbuding/Inspec3.0.1.1.rar10、昆仑通态MCGSE嵌入式组态软件http://120.192.198.39/221.176.14.91//upload/20133/2013361750461867.rar11、昆仑通态MCGS通网版组态软件http://221.176.14.95//upload/20133/2013361758484951.rar。

PLC编程资料、PLC编程软件随着现代工业设备自动化，越来越多的工厂设备将采用PLC、变频器、人机介面等自动化器件来控制，因此设备自动化程度越来越高。

对设备的维护人员的技术要求越来越严格。

作为一名合格的技术员，需要掌握的技能也越来越多，越来越全面性，以此来满足自动化的发展及要求，因此设备相关的资料及软件，对我们技术员来说是必需具备的，为了满足大家的要求。

经过多年的积累，整理出三种最常用的三菱、OMRON 、及西门子公司的相关资料及软件，特价向大家提供，详细软件资料清单见下面。

（注：有些资料属公司内部参考资料，市面不销售，现向大家提供，绝对超值，请大家放心购买）购五张光盘以上优惠。

A盘：包含：西门子公司LOGO控制器编程软件，LOGO使用手册。

新版S7-200PLC中文版编程软件，S7-200的中文系统手册。

OP、TP系列中文版编程软件及编程手册，WINCC中文版编程手册，Protool 中文手册，西门子STEP5教程中文版（NEW），PG702编程器操作手册，所有西门子公司自动化设备相关的中文资料，S7-200与S7-300的应用论文集，S7-200的应用实例（中文注释），S7-400.S7-300梯形图(LAD)编程手册中文版等。

(共650M，详细清单见A盘说明)B盘：包含：三菱FX、A、Q系列GX-Developer V7.08中文版PLC编程软件，使用手册。

三菱FX20GM 位置控制器编程软件，三菱PLC程序调试, 离线仿真软件，三菱、日本、台湾等公司的人机介面设计软件，FX2N系列中文编程手册，三菱变频器使用手册，三菱FX系列PLC密码解读器（试用版），包含松下、富士、和泉、台达、LG、AB公司PLC编程软件与资料。

(共650M，详细清单见B盘说明)C盘：包含：OMRON-SSS中文版PLC编程软件，及最新OMRON全系列PLC中文版编程软件CX-P V3.2、Cx-simulator离线仿真软件，人机介面NT系列设计软件，SysWin34OMRON最新开发的智能控制器的编程仿真软件，最新CS1-CJ1-CJ1M系列PLC中文版操作手册，编程手册，CX-P中文版软件手册等相关资料，包含松下、富士、和泉、台达、LG、AB、GE等公司PLC编程软件与资料。

三菱FX2N系列PLC编程软件及其使用三菱GX-Developer编程软件,是应用于三菱系列plc的中文编程软件,可在Windows 9x 及以上操作系统运行。

1 GX-Developer 编程软件的主要功能GX-Developer 的功能十分强大，集成了项目管理、程序键入、编译链接、模拟仿真和程序调试等功能，其主要功能如下：(1) 在GX-Developer 中，可通过线路符号，列表语言及SFC 符号来创建PLC 程序，建立注释数据及设置寄存器数据。

(2) 创建程序PLC程序以及将其存储为文件，用打印机打印。

(3) 该程序可在串行系统中与PLC进行通讯，文件传送，操作监控以及各种测试功能。

(4) 该程序可脱离PLC进行仿真调试。

2 系统配置(1) 计算机要求机型:IBM PC/AT(兼容);CPU:486以上;内存: 8兆或更高(推荐16兆以上);显示器:分辨率为800×600 点,16色或更高。

(2) 接口单元采用FX-232AWC型RS-232/RS-422转换器(便携式)或FX-232AW 型RS-232C/RS-422转换器(内置式),以及其他指定的转换器。

(3) 通讯电缆采用FX-422CAB型RS-422缆线(用于FX2，FX2C型PLC，0.3m)或FX-422CAB-150型RS-422缆线(用于FX2，FX2C型PLC，1.5m)，以及其他指定的缆线。

3 GX-Developer 编程软件的安装运行安装盘中的“SETUP”,按照逐级提示即可完成GX-Developer 的安装。

安装结束后，将在桌面上建立一个和“GX Developer”相对应的图标，同时在桌面的“开始\程序”中建立一个“MELSOFT应用程序→GX Developer”选项。

若需增加模拟仿真功能，在上述安装结束后，再运行安装盘中的LLT 文件夹下的“STEUP”, 按照逐级提示即可完成模拟仿真功能的安装。

三菱PLC编程软件简介PLC的程序输入通过手持编程器、专用编程器或计算机完成。

手持编程器体积小，携带方便，在现场调试时优越性强，但在程序输入、阅读、分析时较繁锁；而专用编程器价格太贵，通用性差；计算机编程在教学中优势较大，且其通讯更为方便。

因此也就有了相应的计算机平台上的编程软件和专用通讯模块，在这节当中我们重点介绍三菱fx系列编程软件的使用和操作。

三菱公司fx系列plc编程软件名称为fxgpwin，我们介绍版本为SW0PC-FXGP/WIN-C Version3.00 Copyright (C) 1996 MITSUBISHI ELECTRIC CORPORATION，其具体应用说明如下：1．Fxgpwin编程软件对FX0/ FX0S、FX1S、FX1N、FX0N、FX1 FX2N / FX2NC和 FX (FX2/FX2C)系列三菱plc编程及其它操作。

下图为软件的文件组成：1）进入fxgpwin的编程环境双击桌面fxgpwin图标或按table键选择到图标fxgpwin，即可进入编程环境。

2）编程环境如下图3）编写新程序，新建文件出现PLC选型界面选择好PLC型号后按确认键即可进入编辑界面，在视图中可以切换梯形图、指令表等建立好文件后就可以在其中编写程序了。

4）程序的保存在“文件“菜单下的“另存为“下即可。

5）PLC程序上载，传入PLC。

当编辑好程序后可以就可以向PLC上载程序，方法是：首先必须正确连接好编程电缆，其次是PLC通上电源（POWER）指示灯亮，打开菜单“PLC“——“传送“——“写出“确认。

出现程序写入步数范围选择框图，确认后即可：6）PLC程序下载一样，在上述操作中选择“读入“，其他操作不变。

7）程序打开打开菜单“文件““打开“，出现界面，选择要打开的程序，确定即可。

8）退出主程序ALT+F4或点击文件菜单下的“退出“。

2．程序的编写1）编程语言的选择FXGPWIN软件提供三种编程语言，分别为梯形图、指令表、SFC状态流程图。
