保护类器件

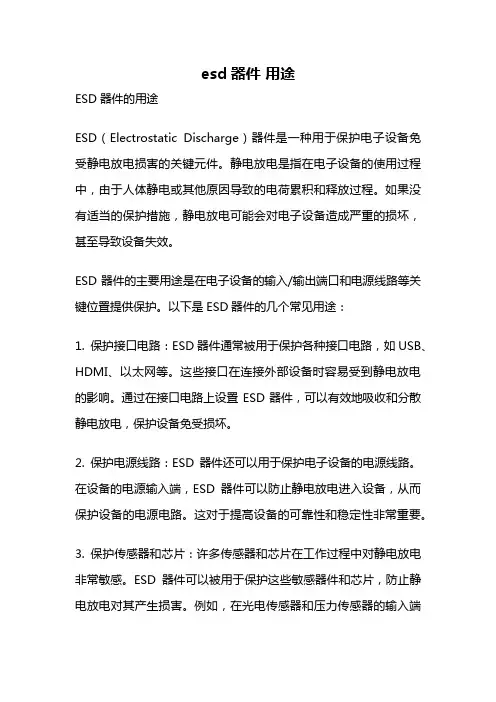

esd器件用途ESD器件的用途ESD（Electrostatic Discharge）器件是一种用于保护电子设备免受静电放电损害的关键元件。

静电放电是指在电子设备的使用过程中，由于人体静电或其他原因导致的电荷累积和释放过程。

如果没有适当的保护措施，静电放电可能会对电子设备造成严重的损坏，甚至导致设备失效。

ESD器件的主要用途是在电子设备的输入/输出端口和电源线路等关键位置提供保护。

以下是ESD器件的几个常见用途：1. 保护接口电路：ESD器件通常被用于保护各种接口电路，如USB、HDMI、以太网等。

这些接口在连接外部设备时容易受到静电放电的影响。

通过在接口电路上设置ESD器件，可以有效地吸收和分散静电放电，保护设备免受损坏。

2. 保护电源线路：ESD器件还可以用于保护电子设备的电源线路。

在设备的电源输入端，ESD器件可以防止静电放电进入设备，从而保护设备的电源电路。

这对于提高设备的可靠性和稳定性非常重要。

3. 保护传感器和芯片：许多传感器和芯片在工作过程中对静电放电非常敏感。

ESD器件可以被用于保护这些敏感器件和芯片，防止静电放电对其产生损害。

例如，在光电传感器和压力传感器的输入端设置ESD器件，可以有效地保护它们免受静电放电的影响。

4. 保护显示屏：现代电子设备通常配备有高分辨率的液晶显示屏。

这些显示屏对静电放电非常敏感，容易受到损坏。

通过在显示屏周围设置ESD器件，可以保护显示屏免受静电放电的影响，延长其使用寿命。

5. 保护数据存储：数据存储设备，如硬盘驱动器和闪存，对静电放电也非常敏感。

静电放电可能导致数据丢失或设备损坏。

通过在数据存储设备的接口电路上设置ESD器件，可以有效地保护数据存储设备免受静电放电的影响。

6. 保护电源管理电路：电源管理电路对静电放电也很敏感。

通过在电源管理电路中使用ESD器件，可以保护电源管理电路免受静电放电的影响，确保设备的正常工作。

总的来说，ESD器件在电子设备中的用途非常广泛，可以有效地保护设备免受静电放电的损害。

目前用于浪涌保护的器件有四种：（1）二极管瞬变电压抑制器（TVS），电流调节能力强，工作电压和箝位电低，响应速度快，用于保护400V以下的低压电路，能承受50~500A的浪涌电流，有串联型和并联型两种，是电路板保护和理想器件。

（2）金属氧化物变阻器（压敏电阻），响应速度比TVS管慢，但通流量大于TVS管，可保护电压低于20 kV的设备，常用于电源保护回路。

（3）气体放电管或放电火花间隙，是一个充有惰性气体的密封式火花间隙，当两端出现超过其保护电压的干扰时，一小段延时后间隙被击穿变为低阻抗，通流量大（>20Ka），保护电压可达10kV，适合信号保护回路使用。

（4）固体放电管，是基于晶闸管原理和结构的一种二端负阻器件，响应速度快，无限重复，功耗小，起动电压为5~500V，瞬间冲击电流可达50~3000A，适用于保护电子元器件。

这四类器件的性能各有优缺点，通过配合使用才能达到最佳效果。

4、浪涌保护的实际应用所有保护器件都涉及功率问题，如果浪涌功率太大，单靠一级保护很难彻底完成保护功能，应采用多级的串级保护方案。

高能量的浪涌保护器（避雷器）安装在建筑物的入口处，以泄放浪涌能量的主要部分；低能量的SPD（抑制器）安装在靠近被保护设备处，将浪涌电压箝位到设备的安全电压。

对于这样的保护方案，在避雷器和抑制器之间需要有一定的配合，包括各元件的箝位电压、响应时间、通流容量和它们之间的波阻抗，这种配合间隙有时不是很容易解决。

对一些安全电压水平低，又可能受高浪涌电压干扰的设备，则最好采用内置二级保护的浪涌保护器。

实际系统中，影响自动化设备的干扰既有共模干扰又有差模干扰，并且往往是两者同时发生，因此实用的浪涌保护器必须能同时抑制共模干扰和差模干扰。

浪涌能量最终通过保护器泄放入地，因此保护器的可靠接地至关重要。

电路保护设计的器件选型技巧与应用方案在电路保护设计中，合适的器件选型是保证电路安全可靠运行的关键之一、下面提供一些器件选型的技巧和应用方案，以帮助设计工程师做出明智的选择。

1. 保险丝（Fuse）：保险丝是电路保护中最常见的器件之一，用于在短路或过载情况下切断电路。

在选择保险丝时，需要考虑额定电流、断电容量、快速断开能力和热功率等因素。

在应用中，保险丝应根据所需的电流和热功率来选择合适的尺寸和类型。

2.热释放型保险丝（PTC）：热释放型保险丝具有自恢复特性，可在过流条件下自动恢复。

它们适用于需要在设备正常工作温度下保护电路的应用，如电源线圈、电机、传感器等。

选型时需要考虑应用电流和动作温度。

3. 过流保护器（Circuit Breaker）：与保险丝类似，过流保护器也用于在短路或过载情况下切断电路，但不需要更换。

选型时需要考虑额定电流、断电能力、断路模式（短路或过载）、电气特性和动作速度等因素。

4. 静电防护器件（ESD Protection Devices）：在防止静电损害方面，静电防护器件起着重要作用。

它们包括TVS二极管和静电放电芯片等，用于保护电路免受静电放电的影响。

选型时需要考虑电压容忍度、电流容忍度和响应时间等因素。

5. 过压保护器（Overvoltage Protection Devices）：过压保护器用于在电路暂时或持续超过额定电压时保护电路。

它们可以是压敏电阻、金属氧化物浅夹层（MOVs）或硅可控整流器（SCRs）等。

选型时需要考虑额定电压、电流容忍度、响应时间和功率容忍度等因素。

6. 瞬态电压抑制器（Transient Voltage Suppressor，TVS）：TVS 器件用于保护电路免受瞬态电压峰值（例如雷电）的影响。

它们可以是双向或单向的二极管。

选型时需要考虑额定电压、电流容忍度、响应时间和耐久性等因素。

7. 热敏电阻（Thermistor）：热敏电阻用于监测和控制温度。

电路板中过载保护的元器件
在电路板中，过载保护的元器件主要包括保险丝、放电管、瞬态抑制二极管等。

1. 保险丝：也称为电流保险丝，主要起过载保护作用。

当电路中的电流异常升高到一定的高度和热度时，保险丝会自身熔断切断电流，从而保护电路安全运行。

2. 放电管：包括陶瓷气体放电管和玻璃气体放电管，主要用于吸收浪涌功率，保护电子线路中的精密元器件免受各种浪涌脉冲的损坏。

3. 瞬态抑制二极管：能以极快的速度将两极间的高阻抗变为低阻抗，吸收高达数千瓦的浪涌功率，使两极间的电压箝位于一个预定值，有效保护电子元件免受浪涌脉冲的损坏。

4. ESD静电放电二极管：一种过压、防静电保护元件，为高速数据传输应用的I/O端口保护设计的器件。

可提供非常低的电容，具有优异的传输线脉冲(TLP)测试以及IEC6100-4-2测试能力，尤其是在多采样数高达1000之后，能更进一步地保护敏感电子元件。

5. 压敏电阻：一种限压型保护器件，利用其非线性特性，在过电压出现时将电压钳位到一个相对固定的电压值，从而实现对后级电路的保护。

这些元器件在电路板中起着至关重要的作用，能够有效地防止电流过大等引起的过载问题，保护电路的正常运行。

八大电路保护元器件的具体作用电器设备在运行时，由于电路中存在着电压和电流的变化，当这些变化超出了设备所能承受的范围时，设备就会受到损坏，甚至可能导致火灾等事故的发生。

为了保障设备的正常运行，提高设备的安全性和可靠性，常见的电路保护元器件有八种，它们分别是熔断器、保险丝、过压保护器、过流保护器、过温保护器、电压稳压器、电流稳定器和电磁继电器。

下面我们来一一了解它们的具体作用。

1. 熔断器熔断器是一种保护设备的保护元器件，它可以在电路电流超过设定值时自动切断电路，以保护设备不受过载电流的损害。

熔断器通常适用于需要长时间工作的设备，比如电动机等。

当电流超过额定值时，熔断器内部的金属丝或铅丝就会热化，最终熔断，以达到切断电流的目的。

2. 保险丝保险丝与熔断器类似，也是一种电路保护元器件，适用于电路短时间超载或电路故障时。

保险丝通常由铅丝或铜丝制成，当电路中的电流超过保险丝额定的电流时，保险丝就会熔断，以达到切断电流的目的，保护设备。

保险丝通常用于电子设备中，比如家用电器。

3. 过压保护器过压保护器是一种常用的过压保护元器件，它可以保护设备免受电路电压过高的损坏。

当电路中的电压超过过压保护器的额定电压时，过压保护器会自动切断电路，以避免设备受到损坏。

过压保护器通常用于工业控制系统和计算机等高端设备。

4. 过流保护器过流保护器也是一种电路保护元器件，它可以在电路中的电流超过正常值时自动切断电路，以保护设备不受电流过大的损害。

过流保护器通常分为电子式和电磁式两种类型，电子式过流保护器适用于小电流，而电磁式过流保护器适用于大电流和电力系统。

5. 过温保护器过温保护器可以保护设备免受过热的损坏。

当设备内部温度过高时，过温保护器会自动切断电路，以避免设备发生过热的现象。

过温保护器通常用于电机、变压器等高功率设备中。

6. 电压稳压器电压稳压器可以在电压不稳定的环境下保持电路中的电压恒定。

它可以通过增加电路的阻抗或自然反馈来修正电路中电压的波动。

目录产品详细内容介绍 (5)1.瞬态电压抑制二极管/静电保护元件（TVS/ESD） (5)2.金属氧化物压敏电阻（MOV） (8)3.半导体放电管（TSS） (10)4.气体放电管（GDT/SPG） (15)5.自恢复保险丝PPTC (18)附录A . 波形参数 (20)产品基本选型应用 (22)1.产品分类 (22)2.产品应用规则 (22)3.常见方案设计及分析 (23)产品详细内容介绍1.瞬态电压抑制二极管/静电保护元件（TVS/ESD）TVS(Transient Voltage Suppressors)，瞬态抑制二极管，采用标准的半导体工艺制成的PN结结构器件。

应用时，反向并联于电路中，泄放瞬态浪涌等过电压，同时把电压箝制在预定水平。

单向和双向TVS的I-V特性如图1.1、图1.2所示，从图中可以看出TVS特性类似于二极管，在击穿电压V BR以下，流过TVS两端的电流很小（μA级），当电压高于击穿电压V BR，TVS的电流以指数规律增加。

表1.1为TVS规格参数。

图1.1 单向TVS伏安特性图1.2 双向TVS伏安特性表1.1 TVS参数1.1V RWM ，I RV RWM ，截止电压，即TVS的最大工作电压，在V RWM下，TVS认为是不工作的，即是不导通的。

I R，TVS截止电压下流过TVS两端的电流，即待机电流，I R应该在规定值范围内。

V RWM和I R测试回路如图1.3所示，对TVS两端施加电压值为V RWM，从电流表中读出的电流值即为TVS的漏电流I R，其中虚线框表示单向TVS测试回路。

对于SMAJ5.0A，当加在TVS两端的电压为5V DC 时，TVS的漏电流应小于800μA。

1.2V BR击穿电压，一般在规定的电流下测得的TVS两端的电压。

对于低压TVS，由于漏电流较大，所以测试电流选取的I T较大，如SMAJ5.0A，测试电流I T选取10mA。

V BR测试电路如图1.4所示，使用脉冲恒流源对TVS施加I T大小的电流时，读出TVS两端的电压则为击穿电压。

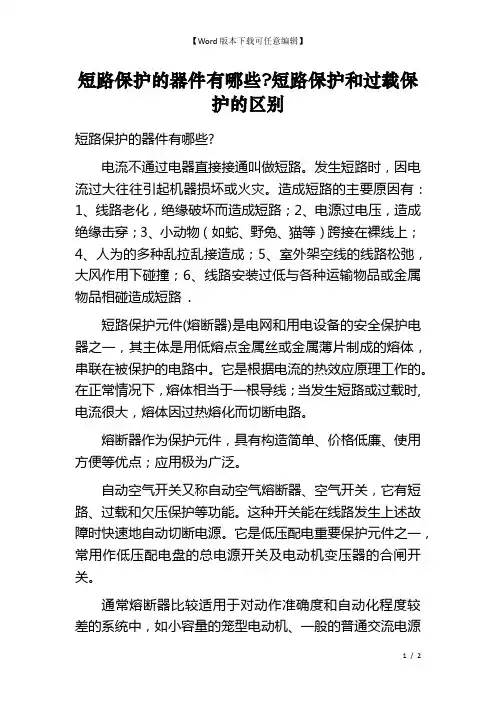

短路保护的器件有哪些?短路保护和过载保护的区别短路保护的器件有哪些?电流不通过电器直接接通叫做短路。

发生短路时，因电流过大往往引起机器损坏或火灾。

造成短路的主要原因有：1、线路老化，绝缘破坏而造成短路；2、电源过电压，造成绝缘击穿；3、小动物（如蛇、野兔、猫等）跨接在裸线上；4、人为的多种乱拉乱接造成；5、室外架空线的线路松弛，大风作用下碰撞；6、线路安装过低与各种运输物品或金属物品相碰造成短路 .短路保护元件(熔断器)是电网和用电设备的安全保护电器之一，其主体是用低熔点金属丝或金属薄片制成的熔体，串联在被保护的电路中。

它是根据电流的热效应原理工作的。

在正常情况下，熔体相当于一根导线；当发生短路或过载时,电流很大，熔体因过热熔化而切断电路。

熔断器作为保护元件，具有构造简单、价格低廉、使用方便等优点；应用极为广泛。

自动空气开关又称自动空气熔断器、空气开关，它有短路、过载和欠压保护等功能。

这种开关能在线路发生上述故障时快速地自动切断电源。

它是低压配电重要保护元件之一，常用作低压配电盘的总电源开关及电动机变压器的合闸开关。

通常熔断器比较适用于对动作准确度和自动化程度较差的系统中，如小容量的笼型电动机、一般的普通交流电源等。

在发生短路时，很可能造成只有一相熔断器熔断的单相运行状况。

与之相比，自动空气开关作为保护电器，只要发生短路就会自动跳闸，将三相线路同时切断。

但自动开关构造复杂，操作频率低，一般用于要求较高的场合。

短路保护和过载保护的区别短路保护是在电路发生故障，比方不经过负载，导线的电阻几乎可以忽略不计，因此瞬间产生的极大的电流提供切断电源，防止设备损坏和造成事故。

过载保护是指当电路中同时处于启动状态的负载引起的总电流超过该段导线能承受的额定电流时切断电源，防止导线等受损坏。

正常情况下一平的铜导线能承受5A的电流。

短路时电路会产生很大的短路电流和电动力而使电气设备损坏。

需要迅速切断电源。

常用的短路保护元件有熔断器和自动开关。

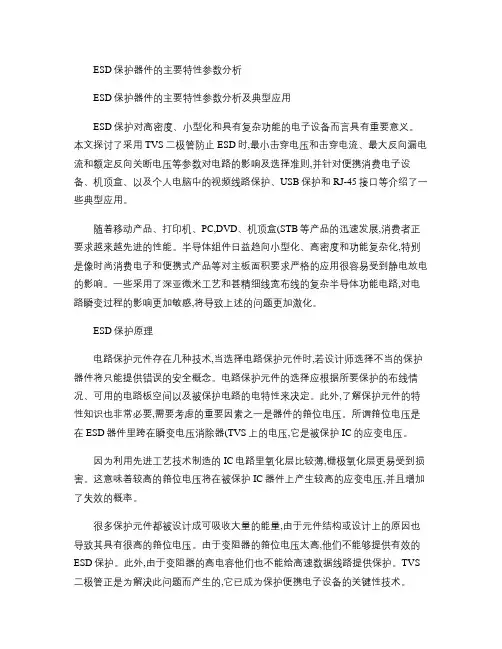

几种ESD器件的特性及选型原则ESD（Electrostatic Discharge）器件是一类用于保护电子设备免受静电放电（ESD）所引起的瞬态电压损害的设备。

在电子设备中，静电放电可能会导致电路故障、芯片损坏甚至整个系统的瘫痪，因此使用ESD器件来保护电子设备非常重要。

本文将介绍几种常见的ESD器件的特性及选型原则。

1. ESD二极管（ESD Diode）ESD二极管是一种常见的ESD保护器件，其特点是具有良好的ESD耐受能力和低电压保护阈值。

选择ESD二极管时，需要考虑以下几个方面：-阈值电压：ESD二极管在保护时会产生导通电压，选择时需要确保其阈值电压低于保护的系统工作电压。

-规格：根据被保护器件的功耗和工作电压，选择适当的二极管规格。

-快速响应时间：ESD二极管需要具备快速响应速度以保护被保护器件免受瞬态电压冲击。

-低电流泄漏：选择具有低电流泄漏的ESD二极管，以确保长时间使用时不影响系统性能。

2. ESD引线积层器件（ESD Suppressor）ESD引线积层器件是一种用于保护集成电路引脚免受静电放电的器件。

其特点如下：-高响应速度：ESD引线积层器件需要具备快速响应时间，以迅速疏散和吸收ESD电流。

-低引脚电容：选择低引脚电容的ESD引线积层器件可减少对信号传输的干扰。

-高ESD耐受能力：确保所选ESD引线积层器件的ESD耐受能力高于所保护系统的工作环境。

3. ESD防护网络（ESD Protection Network）ESD防护网络是由多个器件组成的网络，用于对整个电子设备或电路板提供全面的ESD保护。

在选择ESD防护网络时，需要考虑以下几个因素：-多级保护：选择具有多级保护的ESD防护网络，以提供更强的ESD保护性能。

-电路布局：根据整个电路板的布局和器件的连接方式，选择适合的ESD防护网络。

-抑制能力：确保所选ESD防护网络的ESD抑制能力符合所保护系统的工作环境。

4. ESD晶体管（ESD Transistor）ESD晶体管是一种具有高ESD耐受能力的晶体管，用于保护芯片的输入和输出端口。

常用的电路保护元件有哪些？电子电路很容易在过压、过流、浪涌等情况发生的时候损坏，随着技术的发展，电子电路的产品日益多样化和复杂化，而电路保护则变得尤为重要。

电路保护元件也从简单的玻璃管保险丝，变得种类更多，防护性能更优越。

电路保护的意义是什么？在各类电子产品中，设置过压保护和过流保护变得越来越重要，那么电路保护的意义到底是什么，今天就来跟大家聊一聊：(1)由于如今电路板的集成度越来越高，板子的价格也跟着水涨船高，因此我们要加强保护。

(2)半导体器件，IC的工作电压有越来越低的趋势，而电路保护的目的则是降低能耗损失，减少发热现象，延长使用寿命。

(3)车载设备，由于使用环境的条件比一般电子产品更加恶劣，汽车行驶状况万变，汽车启动时产生很大的瞬间峰值电压等。

因此，在为这些电子设备配套产品的电源适配器中，一般要使用过压保护元件。

(4)通信设备，通信场所对防雷浪涌有一定的要求，在这些设备中使用过压保护、过流保护元件就变得重要起来，它们是保证用户人身安全和通信正常的关键。

(5)大部分电子产品出现的故障，都是电子设备电路中出现的过压或者电路现象造成的，随着我们对电子设备质量的要求越来越高，电子电路保护也变得更加不容忽视。

那么电路保护如此重要，常用的电路保护元件有哪些？今天就给大家介绍几种。

一、防雷器件1、陶瓷气体放电管：防雷器件中应用最广泛的是陶瓷气体放电管，之所以说陶瓷气体放电管是应用最广泛的防雷器件，是因为无论是直流电源的防雷还是各种信号的防雷，陶瓷气体放电管都能起到很好的防护作用。

其最大的特点是通流量大，级间电容小，绝缘电阻高，击穿电压可选范围大。

2、半导体放电管：半导体放电管是一种过压保护器件，是利用晶闸管原理制成的，依靠PN 结的击穿电流触发器件导通放电，可以流过很大的浪涌电流或脉冲电流。

其击穿电压的范围，构成了过压保护的范围。

固体放电管使用时可直接跨接在被保护电路两端。

具有精确导通、快速响应（响应时间ns级）、浪涌吸收能力较强、双向对称、可靠性高等特点。

常用电气元件介绍一、引言电气元件是电气工程中必不可少的基础组成部分，广泛应用于电路设计和电气设备制造。

本文将介绍常见的电气元件的分类、特性、应用和注意事项。

二、电气元件分类2.1 传导类电气元件传导类电气元件主要用于电流的传递和连接，包括导线、电缆和端子等。

它们的主要特点是低电阻、良好的导电性能和可靠的连接性。

应用于电路连接和电气设备内部的导电路径中。

2.2 控制类电气元件控制类电气元件主要用于控制电流的开关和调节，例如开关、按钮、继电器等。

它们的主要特点是具有可靠的开关性能和良好的电气隔离性能。

2.3 保护类电气元件保护类电气元件主要用于保护电路和电气设备，例如保险丝、保护器件等。

它们的主要特点是在电流过载、短路等异常情况下能够迅速切断电路，保护设备和人身安全。

2.4 传感类电气元件传感类电气元件主要用于检测和感知电气信号和环境变化，例如温度传感器、光敏电阻等。

它们的主要特点是能够将电信号转化为可测量或可控制的形式，广泛应用于自动化控制和数据采集领域。

三、电气元件特性与应用3.1 导线•特性：导电性好、低电阻、柔性强。

•应用：将电流传输到各个电气元件和设备中。

3.2 开关•特性：可靠的开关功能、良好的绝缘性能。

•应用：控制电路的开关，实现电流的断开或闭合。

3.3 电阻•特性：阻碍电流通过的元件、耗散电能。

•应用：限制电流大小、实现电路分压、分流。

3.4 电容•特性：可以存储电荷、能储存和释放电能。

•应用：滤波器、电源稳压、信号耦合和隔离。

3.5 电感•特性：具有感应电动势和电阻性。

•应用：滤波器、振荡电路、电压和电流的采样。

3.6 二极管•特性：具有单向导电性。

•应用：电路开关、整流器、放大器等。

3.7 三极管•特性：具有放大、开关等特性。

•应用：放大电路、开关电路、振荡电路。

3.8 继电器•特性：具有可控的开关功能。

•应用：自动控制、电力系统保护、电动机控制。

四、电气元件选型注意事项1.根据电路需求选择合适的元件型号和规格。

电动机基本保护元件介绍一、开关(QF)：1 、简介：空气开关（英文名：Air switch），又名空气断路器，是断路器的一种。

是一种只要电路中电流超过额定电流就会自动断开的开关。

空气开关是低压配电网络和电力拖动系统中非常重要的一种电器，它集控制和多种保护功能于一身。

除能完成接触和分断电路外，尚能对电路或电气设备发生的短路、严重过载及欠电压等进行保护，同时也可以用于不频繁地启动电动机。

2、工作原理：脱扣方式有热动、电磁和复式脱扣3种。

当线路发生一般性过载时，过载电流虽不能使电磁脱扣器动作，但能使热元件产生一定热量，促使双金属片受热向上弯曲，推动杠杆使搭钩与锁扣脱开，将主触头分断，切断电源。

当线路发生短路或严重过载电流时，短路电流超过瞬时脱扣整定电流值，电磁脱扣器产生足够大的吸力，将衔铁吸合并撞击杠杆，使搭钩绕转轴座向上转动与锁扣脱开，锁扣在反力弹簧的作用下将三副主触头分断，切断电源。

开关的脱扣机构是一套连杆装置。

当主触点通过操作机构闭合后，就被锁钩锁在合闸的位置。

如果电路中发生故障，则有关的脱扣器将产生作用使脱扣机构中的锁钩脱开，于是主触点在释放弹簧的作用下迅速分断。

按照保护作用的不同，脱扣器可以分为过电流脱扣器及失压脱扣器等类型。

3、选择原则：选择空开额定电流大于等于计算电流就可以了。

如总电路选择60A空开，11kw电机选择40A空开，7.5kw电机选择40A空开，3kw电机选择10A空开。

此外需要注意：（1）由线路的计算电流来决定断路器的额定电流；（2）断路器的短路整定电流应躲过线路的正常工作启动电流。

（3）按线路的最大短路电流来校验低压断路器的分断能力；（4）按照线路的最小短路电流来校验断路器动作的灵敏性，即线路最小短路电流应不小于断路器短路整定电流的1.3倍；（5）按照线路上的短路冲击电流（即短路全电流最大瞬时值）来校验断路器的额定短路接通能力（最大电流预期峰值），即后者应大于前者。

二、熔断器(FU)：1、简介：熔断器（fuse）是指当电流超过规定值时，以本身产生的热量使熔体熔断，断开电路的一种电器。

盘点10种常用的元器件对电路的保护作用元器件是电子电路中的重要组成部分，它们能够对电路起到保护作用，确保电路的稳定运行和安全性。

本文将盘点10种常用的元器件，并分析它们对电路的保护作用。

1. 电阻器电阻器是一种常见的元器件，它能够限制电流的流动，保护其他元器件免受过高的电流损坏。

在电路中，合理选择电阻器的阻值和功率，可以对电路中的其他元器件提供良好的保护。

2. 电容器电容器能够存储和释放电荷，对电路中的电压变化起到缓冲作用。

它可以稳定电路中的电压，防止电压过高或过低对其他元器件造成损害。

在交流电路中，电容器还可以通过滤波作用来保护其他部件。

3. 二极管二极管是一种有极性的元器件，具有单向导电性。

它能够对电路中的电压进行整流，防止反向电压对其他元器件产生影响。

在电路中，二极管常用于保护其他器件免受电压逆变、电流倒流等问题。

4. 三极管三极管是一种常见的电子器件，具有放大和开关功能。

它在电路中广泛应用，可以对其他元器件进行保护。

例如，在功率放大电路中，三极管能够通过限制输出电流来保护负载和功率放大器。

5. 稳压器稳压器是一种能够稳定输出电压的元器件。

它能够提供恒定的电压输出，保护其他器件免受电压波动引起的损坏。

在电源电路中，稳压器常用于对电路部件、集成电路等进行稳压保护。

6. TVS二极管TVS二极管是一种特殊的二极管，具有快速响应和高能耗能力。

它能够在电路中对过电压进行保护，防止电压超过设定值对其他元器件造成损害。

在雷电或静电放电等情况下，TVS二极管能够迅速消耗过电压，保护电路的正常运行。

7. 保险丝保险丝是一种常用的电流保护元件。

它能够在电路中断路时，通过熔断来保护电路免受过大电流的损害。

合理选择保险丝的额定电流和熔断时间，可以对电路进行有效的保护。

8. 热敏电阻热敏电阻是一种能够根据温度变化而改变阻值的元器件。

它常用于对过热或过载情况下的电路进行保护。

当电路温度超过一定阈值时，热敏电阻的阻值会发生变化，从而控制电路的工作状态，保护其他元器件。

什么是电路保护器件它们有哪些常见的类型电路保护器件是指用于电路保护和故障检测的电子元器件。

它们的作用在于监测电路中的电流、电压和功率，并在发生故障时采取相应的措施，以避免电路或设备的损坏。

下面将介绍几种常见的电路保护器件。

1. 过载保护器过载保护器是一种用于保护电路免受过大电流流过的器件。

当电路中的电流超过额定值时，过载保护器会触发，并切断电路，以避免电源过度负荷和设备损坏。

过载保护器通常通过热触发、电磁触发或当前传感器等机制来实现。

2. 短路保护器短路保护器是一种用于防止电路发生短路故障的器件。

当电路中出现短路时，短路保护器可以迅速切断电路，避免电流过大，防止设备受损。

短路保护器通常使用电磁触发或热触发等机制来实现。

3. 过压保护器过压保护器是一种用于防止电路因过高电压而受损的器件。

当输入电压超过设定的阈值时，过压保护器会切断电路，以防止电路和设备过载。

过压保护器主要适用于波动较大的电源环境或受电力突变的风险较高的系统。

4. 欠压保护器欠压保护器是一种用于保护设备免受电源欠压的器件。

当输入电压低于设定的阈值时，欠压保护器会切断电路，防止设备在电压不足时工作。

欠压保护器特别适用于对设备的稳定工作电压要求较高的场合。

5. 温度保护器温度保护器是一种用于监测设备温度并采取相应措施的保护器件。

当设备温度超过设定的限值时，温度保护器会触发，并切断电路或采取其他防护措施，以避免设备过热或烧毁。

6. 过流保护器过流保护器是一种用于保护电路免受过大电流影响的器件。

当电流超过设定的限制时，过流保护器会迅速切断电路，以避免电源过负荷和设备受损。

总结起来，电路保护器件的作用是保护电路和设备的安全运行，避免因故障或异常情况导致电源过载、设备受损甚至起火等危险。

常见的电路保护器件包括过载保护器、短路保护器、过压保护器、欠压保护器、温度保护器和过流保护器等。

这些保护器件通常根据电路的需求和特点进行选择和配置，以提供最佳的保护效果。

esd器件的使用方法ESD器件的使用方法引言：ESD（Electrostatic Discharge）即静电放电，是指当两个物体之间存在静电差时，通过放电现象将电荷从一个物体传递到另一个物体的过程。

静电放电不仅会对电子设备和元件造成损害，还会对人体造成伤害。

因此，为了防止静电放电对设备和人体造成损害，ESD器件应用得越来越广泛。

本文将介绍ESD器件的使用方法。

一、ESD器件的种类ESD器件主要有TVS（Transient Voltage Suppressor）、ESD保护二极管、ESD保护芯片等。

不同的ESD器件适用于不同的应用场景，选择合适的ESD器件非常重要。

二、ESD器件的安装1. 选择合适的ESD器件：根据实际需求选择适合的ESD器件，包括工作电压、阻抗、封装类型等。

2. 确定ESD器件的安装位置：根据需要保护的电路或设备，确定ESD器件的安装位置。

一般来说，ESD器件应尽可能靠近受保护元件，以最大限度地减少静电放电对其造成的损害。

3. 安装ESD器件：按照ESD器件的封装类型，选择合适的安装方法。

对于贴片式ESD器件，可以采用表面贴装技术进行安装；对于插件式ESD器件，可以通过焊接或插入等方式进行安装。

三、ESD器件的连接1. 确定ESD器件的连接方式：根据实际需求，确定ESD器件的连接方式。

一般来说，ESD器件可以通过串联、并联或混合连接方式来实现对静电放电的保护。

2. 连接ESD器件：根据确定的连接方式，将ESD器件与受保护元件进行连接。

在连接过程中，要注意保持连接线路的短、粗、直，以减少电阻和电感的影响。

四、ESD器件的测试1. 静电放电测试：在安装和连接ESD器件后，需要进行静电放电测试，以验证ESD器件的保护效果。

静电放电测试可以通过实验室的专用测试设备进行，也可以使用标准的ESD测试枪进行。

2. 测试结果的判断：根据测试结果，判断ESD器件的保护效果是否符合要求。

如果测试结果良好，则说明ESD器件的选择、安装和连接都是正确的；如果测试结果不理想，则需要重新评估ESD器件的选择和使用方法。

低压电气元器件的分类
低压电气元器件是用于低电压（一般为1000V及以下）电路中的电子元器件。

根据其功能和类型，可以将低压电气元器件分为以下几类：
1. 开关类元器件：用于控制电路的通断。

包括开关、按钮、继电器、断路器等。

2. 保护类元器件：用于保护电路和设备免受过电流、过压等异常情况的损害。

包括熔断器、保险丝、过流保护器、过压保护器等。

3. 连接类元器件：用于连接电路中的导线和设备。

包括插座、连接器、接线端子等。

4. 控制类元器件：用于实现电路的控制和调节功能。

包括控制开关、电位器、调速器等。

5. 传感类元器件：用于感知环境和电路状态，并将其转化为电信号。

包括传感器、光电器件、温度传感器等。

6. 显示类元器件：用于显示电路状态或信息。

包括LED（发光二极管）、液晶显示、数码管等。

7. 保护设备类元器件：用于保护电气设备免受过电流、短路等故障的损害。

包括过载继电器、接触器等。

这只是低压电气元器件的一些常见分类，实际上还有很多其他类型的元器件，如电容器、电感器、变压器等。

根据具体的应用需求和电路设计，可以选择合适的低压电气元器件来完成电路的功能。

常用低压电器符号
一、F：保护类器件
1、FU：熔断器
二、Q：开关器件
1、QS：刀开关
2、QF：断路器
三、K：接触器、继电器
一)、KM：接触器
二）、继电器
1、电磁继电器
1）、KA：中间继电器
2）、KI：过电流继电器
3）、KV：电压继电器
2、KT：时间继电器
3、FR：热过载继电器
四、T：变压器
1、TA：互感器
2、TC：电力变压器
3、自耦变压器
五、S：控制回路中的开关器件
1、SA：转换开关
2、SB：按钮
3、扭子开关
4、SQ：行程开关
5、SP：压力开关
6、ST：温度开关
7、SL：液位开关
六、H：指示器件
1、HA：蜂鸣器
2、HL：指示灯
●EL：信号灯，图形符号与HL相同。

七、R：电阻器
1、RP电位器
▲X：端子
▲M：三相鼠笼式异步电动机
▲DT：电磁阀。

如何选择合适的电路保护器件来保护电路在设计和构建任何电子电路时，保护电路免受故障和损坏是至关重要的。

电路保护器件被广泛应用来保护电路免受过电流、过电压、过热等问题的影响。

本文将讨论如何选择合适的电路保护器件来保护电路。

一、了解电路保护器件的种类和功能在选择合适的电路保护器件之前，首先要了解不同种类的保护器件以及它们的功能。

常见的电路保护器件包括熔断器、过压保护器、温度传感器等。

熔断器用于保护电路免受过电流的影响，过压保护器用于保护电路免受过电压的影响，温度传感器用于监测电路温度并触发保护措施。

二、确定保护要求和参数在选择电路保护器件之前，需要明确电路的保护要求和参数。

这些参数包括电流、电压、功率、温度等。

确定电路的最大工作电流和最大工作电压是选择保护器件的基本依据。

三、选择适合的保护器件根据电路保护的具体要求和参数，选择合适的保护器件。

以下是一些常见的保护器件的选择指南：1. 熔断器：- 选择适当的额定电流值，使其略高于电路的最大工作电流。

- 根据电流大小选择合适的断开能力，以确保熔断器能够断开过载电流。

- 考虑熔断器的快速断开能力，以便尽快终止电路故障。

2. 过压保护器：- 选择合适的额定电压值，使其略高于电路的最大工作电压。

- 考虑过压保护器的响应时间，以便能够迅速切断电路。

3. 温度传感器：- 选择适当的工作温度范围，以确保能够监测到潜在的过热问题。

- 考虑温度传感器的精确度和响应时间，以便及时触发保护措施。

四、考虑其他因素除了基本的保护要求和参数外，还应考虑以下因素：1. 尺寸和安装要求：- 根据电路的尺寸和安装位置选择适当尺寸的保护器件。

- 确保保护器件的安装方式符合电路的设计需求。

2. 成本和可靠性：- 在选择电路保护器件时，需要权衡成本和可靠性。

- 确保保护器件的质量可靠，并具有足够的寿命。

3. 兼容性和可扩展性：- 确保所选的保护器件与电路的其他组件兼容。

- 考虑将来可能的扩展需求，选择具有可扩展性的保护器件。
