【专项习题】南充初三物理电功率专项综合练习题(含答案解析)

初三物理电功率专项综合练习题（含答案）一、选择题1．如图所示，灯泡L1和L2（灯泡中只要有电流就能发光）相同，电源电压小于灯泡的额定电压，且保持不变，开关S由闭合到断开，电路中（）A. L1变亮，电压表示数变小B. L1变暗，电流表示数变大C. L2亮起来，电压表示数变大D. L2亮起来，电流表示数变小【答案】 D【解析】【解答】解：开关S闭合时，电路为灯泡L1的简单电路，电压表测电源的电压，电流表测电路中的电流；当开关S断开时，灯泡L1和L2串联，灯泡L2亮起来，电压表测灯泡L1两端的电压，电流表测电路中的电流；因串联电路中总电阻等于各分电阻之和，所以，电路中的总电阻变大，由I= 可知，电路中的电流变小，即电流表的示数变小，D符合题意；由U=IR可知，灯泡L1两端的电压变小，即电压表的示数变小，C不符合题意；因P=UI，且灯泡的亮暗取决于实际功率的大小，所以，灯泡L1的实际功率变小，灯泡L1变暗，A、B不符合题意。

故答案为：D。

【分析】结合电路图，理清开关处于不同状态时元件的连接方式及电表的测量对象，首先判断出电路中电阻的变化，根据欧姆定律I= 判断出电路中的电流的变化和灯泡L1两端的电压的变化，即电压表的示数的变化，根据P=UI可知灯泡实际功率的变化，进一步根据灯泡的亮暗取决于实际功率的大小可知亮暗的变化.2．小龙家上月初电能表示数为，电能表的部分参数及上月末的示数如图所示，表盘上“3200imp/（kW•h）”表示每消耗1kW•h的电能，指示灯闪烁3200次，下列选项正确的是（）A. 小龙家上月消耗的电能为680kW•hB. 小龙家同时使用的用电器总功率不可超过2200WC. 指示灯闪烁的次数越多，电能表所在电路接入的用电器总功率越大D. 断开其它用电器，只让阻值是100Ω的电热棒单独工作3min，指示灯闪烁64次，此时小龙家的实际电压是200V【答案】D【解析】【解答】解：A、电能表的读数时，最后一位是小数，单位kW•h，小龙家上月消耗的电能为772.3kW•h ﹣704.3kW•h=68kW•h，故A错；B、小龙家同时使用的用电器最大总功率P=UI=220V×20A=4400W，故B错；C、电能表指示灯闪烁的快慢反映了做功的快慢，而指示灯闪烁的次数多表示，电能表所在电路消耗的电能多，总功率不一定大，故C错；D、电能表上的指示灯闪烁了64次消耗的电能：W= kW•h=0.02kW•h；电热棒的电功率：P= = =0.4kW=400W．由P= 得实际电压：U= = =200V，故D正确．故选D．【分析】（1）电能表的读数方法：①月末的减去月初的示数；②最后一位是小数；③单位kW•h；求出本月消耗的电能；（2）10（20）A，10A是指电能表的标定电流，20A是指电能表平时工作允许通过的最大电流，利用P=UI求小龙家同时使用的用电器最大总功率；（3）电能表指示灯闪烁的快慢反映了做功的快慢；（4）3200imp/（kW•h）表示每消耗1kW•h的电能，指示灯闪烁3200次，从而可求闪烁64次消耗的电能；根据公式P= 求出电热棒的电功率，再利用P= 求实际电压．3．如图所示的电路中，a、b、c是三只电表（电压表或电流表），闭合开关S，标有“3V1.5W”的灯泡L1正常发光，标有“6V3W”的灯泡L2发光较暗。

（物理）九年级物理电功率专项训练及答案含解析一、电功率选择题1．下列数据中与实际情况不相符的是（）A. 正常情况下，人的体温约为35℃B. 成年人的步长大约为50cmC. 功率为100W白炽灯正常工作1小时大约消耗0.1度电D. 一个鸡蛋的质量大约为50g 【答案】A【解析】【解答】A、正常情况下，人的体温在37℃左右，变化幅度很小．故A不符合实际；B、成年人两步的距离约1m=100cm，所以步幅在50cm左右．故B符合实际；C、功率为100W白炽灯正常工作1小时，大约消耗W=Pt=0.1kW×1h=0.1kW•h的电能．故C符合实际；D、10个鸡蛋的质量大约1斤，而1斤=500g，所以一个鸡蛋的质量在50g左右．故D符合实际．故选A．【分析】此题考查对生活中常见物体物理量的估测，结合对生活的了解和对物理单位的认识，找出不符合实际的选项．2．如图所示电路中，电源电压保持不变，闭合开关S，滑动变阻器滑片向左移动时，下列判断正确的是（）A. 电路总功率变小B. 电压表示数变大C. 电压表与电流表示数的比值不变D. 电流表示数变大【答案】 A【解析】【解答】解：由电路图可知，定值电阻R与滑动变阻器并联，电压表测电源两端的电压，电流表测干路电流，因电源电压保持不变，所以，滑片移动时，电压表的示数不变，B不符合题意；因并联电路中各支路独立工作、互不影响，所以，滑片移动时，通过R的电流不变，当滑动变阻器滑片向左移动时，接入电路中的电阻变大，由I＝可知，通过滑动变阻器的电流变小，因并联电路中干路电流等于各支路电流之和，所以，干路电流变小，即电流表A的示数变小，D不符合题意；电压表的示数不变、电流表A的示数变小，则电压表与电流表示数的比值变大，C不符合题意；电源电压保持不变，干路电流变小，由P＝UI可知，电路总功率变小，A符合题意。

故答案为：A。

【分析】结合电路图，理清元件的连接方式及电表的测量对象，根据并联电路中各支路独立工作、互不影响可知滑片移动时通过R的电流变化，根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知通过变阻器电流的变化，再利用并联电路的电流特点可知干路电流的变化，进一步得出电压表与电流表示数的比值变化，根据P=UI可知电路总功率的变化.3．如图所示的电路，当开关闭合后，灯L1比L2亮．以下说法正确的是（）A. 通过L1的电流大于通过L2的电流B. L1两端电压大于L2两端电压C. L1的电阻小于L2的电阻D. L1的电功率等于L2的电功率【答案】B【解析】【解答】解：（1）灯L1、L2串联在同一电路里，因串联电路中的电流处处相等，所以经过它们的电流都是相等的，故A错误；（2）灯的亮度取决于灯的实际功率，灯L1比L2亮，则L1的实际电功率大于L2的实际电功率，由P=I2R可知，L1的电阻大于L2的电阻，由I=可知，L1两端电压大于L2两端电压．故CD 错误；B正确．故选B．【分析】（1）串联电路中，电流处处相等；（2）灯的亮度取决于灯的实际功率，根据欧姆定律可判出电阻关系．4．某型号电饭锅具有保温与加热两种功能，其简化电路如图所示，R1、R2均为电热丝．下列说法正确的是（）A. S1、S2闭合时，电饭锅处于加热状态B. S1、S2闭合时，电饭锅处于保温状态C. S1闭合、S2断开时，电饭锅处于加热状态D. S1断开、S2闭合时，电饭锅处于保温状态【答案】A【解析】【解答】解：由电路图可知，当S1、S2闭合时，R1短路，电路中只有R2；当S1闭合、S2断开时，R1， R2串联，S1断开、S2闭合时，整个电路断开，电饭锅不工作；可见，当S1、S2闭合时，电路中电阻最小，当S1闭合、S2断开时，电路中电阻较大，由P= 可知，当S1、S2闭合时，电功率最大，处于加热状态；当S1闭合、S2断开时，电功率较小，处于保温状态．故A正确、BCD错．故选A．【分析】根据P= 可知，在电源电压不变时，电路中电阻越小，电功率越大，即为加热状态，反之为保温状态．据此分析判断．5．如图所示，电源电压U保持不变。

初三物理电功率练习题一、选择题1．为了纪念在物理学中作出杰出贡献的科学家,有时会用他们的名字作为物理量的单位,其名字被用作"电功率"单位的是：A．焦耳B．欧姆 C．安培 D．瓦特2．小东家有一台微波炉,正常工作时电流为4A,则它的额定功率为A．8.8kW B．800W C．880W D．无法计算3. 右图是一个电能表,对其中的重要参数,下列说法中错误的是：A. "220V"是说这个电能表应该在220伏的电路中使用B. "5<10>A"是说这个电能表使用时额定最大电流为5安C. "50Hz"是说这个电能表应在50赫兹的交流电路中使用D. "2500r/kW·h"是说接在这个电能表上的用电器,每消耗1千瓦时的电能,电能表上的转盘转过2500转4．下列关于安全用电的说法正确的是：A．只要电灯不发光,就可以用湿布把它擦干净B．只要将保险丝换上粗的,电路中就可以接入大功率的用电器C．把家用电器的金属外壳接上地线,可以防止触电D．看到有人触电应立即用手把他拉开5．有三盏白炽灯,甲标有"PZ220—15”,乙标有"PZ220—40”,丙标有"PZ220—100”,将它们串联后接入家庭电路中,工作时的发光情况是：A．甲灯最亮B．乙灯最亮 C．丙灯最亮 D．一样亮6．如图所示,电源电压U=18V,小灯泡L的额定电压为9V。

当滑动变阻器的滑片P移至中点时,小灯泡L正常发光；当滑片P移至最右端时,小灯泡L的实际功率为6W。

则小灯泡的额定功率和滑动变阻器的最大阻值分别为：A．13.5W；6ΩB．6W；13.5ΩC．6W；12ΩD．13.5W；12Ω7．有一根电阻丝,将其接在某电源的两端,其发热功率为100W,若奖其对折后接入到原来的电路,则其发热的功率将变为：A．50W B．200W C．25W D．400W8．随着人们生活水平的逐步提高,家用电器的不断增多,在家庭电路中,下列说法正确的是：A．灯与控制它的开关是并联的,与插座是串联的B．使用测电笔时,不能用手接触到笔尾的金属体C．电路中电流过大的原因之一是使用的电器总功率过大D．增加大功率用电器时,只需换上足够粗的保险丝即可9．下图中,符合安全用电原则的做法是：10．如图所示,小灯泡规格为"6V、3.6W"〔灯丝电阻不变。

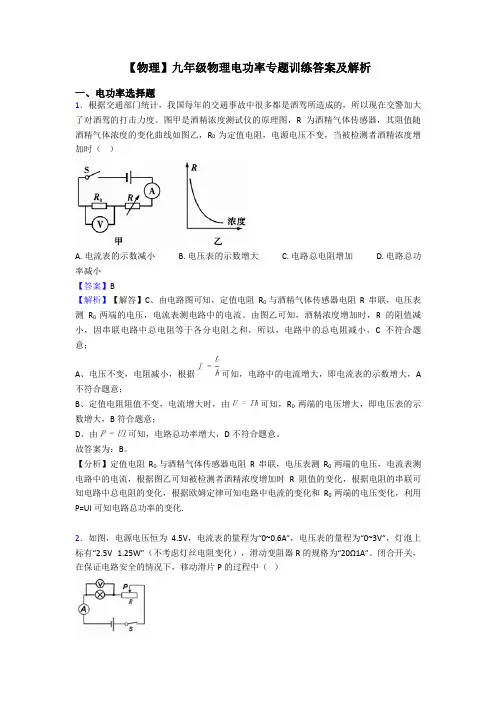

【物理】九年级物理电功率专题训练答案及解析一、电功率选择题1．根据交通部门统计，我国每年的交通事故中很多都是酒驾所造成的，所以现在交警加大了对酒驾的打击力度。

图甲是酒精浓度测试仪的原理图，R为酒精气体传感器，其阻值随酒精气体浓度的变化曲线如图乙，R0为定值电阻，电源电压不变，当被检测者酒精浓度增加时（）A. 电流表的示数减小B. 电压表的示数增大C. 电路总电阻增加D. 电路总功率减小【答案】B【解析】【解答】C、由电路图可知，定值电阻R0与酒精气体传感器电阻R串联，电压表测R0两端的电压，电流表测电路中的电流。

由图乙可知，酒精浓度增加时，R的阻值减小，因串联电路中总电阻等于各分电阻之和，所以，电路中的总电阻减小，C不符合题意；A、电压不变，电阻减小，根据可知，电路中的电流增大，即电流表的示数增大，A 不符合题意；B、定值电阻阻值不变，电流增大时，由可知，R0两端的电压增大，即电压表的示数增大，B符合题意；D、由可知，电路总功率增大，D不符合题意。

故答案为：B。

【分析】定值电阻R0与酒精气体传感器电阻R串联，电压表测R0两端的电压，电流表测电路中的电流，根据图乙可知被检测者酒精浓度增加时R阻值的变化，根据电阻的串联可知电路中总电阻的变化，根据欧姆定律可知电路中电流的变化和R0两端的电压变化，利用P=UI可知电路总功率的变化.2．如图，电源电压恒为4.5V，电流表的量程为“0~0.6A”，电压表的量程为“0~3V”，灯泡上标有“2.5V 1.25W”（不考虑灯丝电阻变化），滑动变阻器R的规格为“20Ω1A”。

闭合开关，在保证电路安全的情况下，移动滑片P的过程中（）A. 电流表的示数最大为0.6AB. 灯泡消耗的最小功率为0.12WC. 电路消耗的最大电功率为2.7WD. 滑动变阻器接入电路的最小电阻为4Ω。

【答案】D【解析】【解答】由电路图知道，灯泡与滑动变阻器R串联，电压表测灯泡两端的电压，电流表测电路中的电流；由于灯泡上标有“2.5V1.25W”，所以由P=UI知道，灯泡的额定电流是：I L =P L/U L=1.25W2.5V=0.5A，即电路的最大电流是0.5A，A不符合题意；因为串联电路中各处的电流相等，当电路中的最大电流I大=0.5A，此时滑动变阻器接入电路中的电阻最小，电路消耗的总功率最大，且电路消耗的最大总功率是：P大=UI大=4.5V×0.5A=2.25W，C不符合题意；由I=U/R知道，灯泡的电阻和滑动变阻器接入电路中的最小阻值分别是：R L =U L/I L=2.5V/0.5A=5Ω，R总=（U-U L）/I大=（4.5V-2.5V）/0.5A=4Ω，D符合题意；当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，灯泡消耗的电功率最小，因串联电路中总电阻等于各分电阻之和，所以，电路的最小电流：I小=U/（R L+R大）=4.5V/（5Ω+20Ω）=0.18A，则灯泡消耗的最小功率：P L小 =I小2 R L =（0.18A）2×5Ω=0.162W，B不符合题意，故答案为：D。

中考物理总复习《电功、电功率的综合应用》专项练习题(附参考答案)学校:___________班级：___________姓名：___________考号：___________1.如图所示，电源电压恒为3V，小灯泡标有“2.5V 1.2W”（设小灯泡电阻不变），滑动变阻器的最大阻值为20Ω。

（1）求小灯泡正常发光时的电流；（2）求小灯泡正常发光时滑动变阻器接入电路的阻值；（3）求小灯泡正常发光时电路的总功率；（4）在保证电路安全的前提下，移动滑动变阻器的滑片Р至某一位置，此时滑动变阻器的功率最大，求滑动变阻器的最大功率。

2.如图所示，电源电压不变，只闭合S，滑动变阻器滑片位于最左端时，R3在10s内消耗电能80J；只闭合S、S1，滑动变阻器滑片位于最右端时，电流表A1读数为1A；只闭合S、S2，滑动变阻器滑片位于最左端时，电流表A2读数为3A。

已知滑动变阻器的最大阻值是R3的4倍，求：（1）只闭合S，滑动变阻器滑片位于最左端时，R3的电功率；（2）定值电阻R1与R3的比值；（3）电路消耗的最小电功率。

3.在如图所示的电路中，电源电压保持不变，小灯泡L标有“6V4.2W”字样。

当S1、S2都闭合，滑动变阻器的滑片滑到最左端时，小灯泡L正常发光，电流表示数为2.2A．求：（1）小灯泡正常工作时的电流；（2）R0的阻值；（3）只闭合S1滑动变阻器滑片滑到某一点时，电压表示数为U1，电路消耗的电功率为P1；保持滑片位置不动、只闭合S2，小灯泡L的电阻发生变化，此时电压表示数为U2，电路消耗的电功率为P2；已知U1:U2=3:4、P1:P2=3：2，求只闭合S2时小灯泡的实际功率。

4.如图甲为一只家用电吹风，它内部有一根电热丝和一个产生强风的风扇。

（1）小丽给家里的猫咪洗完澡，用电吹风帮猫咪吹干毛发后，发现原本干净的电吹风尾部吸附了不少毛发，造成这一现象的物理原理是；（2）如图乙为电吹风的内部电路简图，通过开关S1和S2实现冷风和热风两挡功能，电热丝应该接在图中（选填“A”或“B”）位置；（3）该电吹风的部分参数如下表，电吹风冷风挡正常工作时，通过风扇的电流是多少？（保留两位小数）电热丝的电阻及其1min内产生的热量是多少？额定电压220V5.如图所示是某品牌电热锅的简化电路，R 1、R 2均为发热电阻。

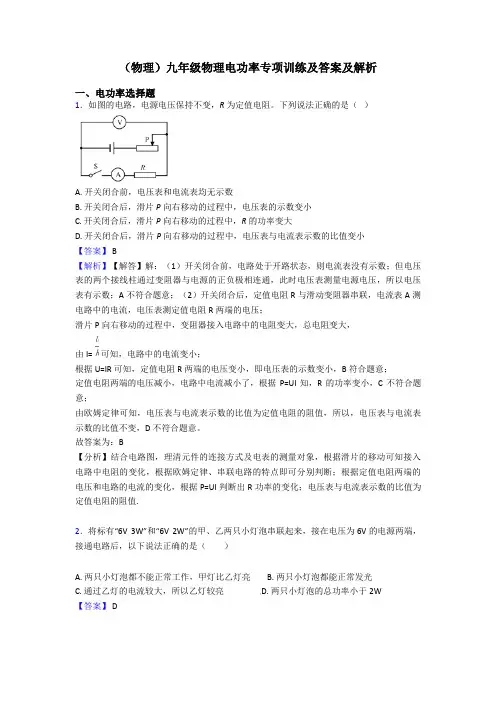

（物理）九年级物理电功率专项训练及答案及解析一、电功率选择题1．如图的电路，电源电压保持不变，R为定值电阻。

下列说法正确的是（）A. 开关闭合前，电压表和电流表均无示数B. 开关闭合后，滑片P向右移动的过程中，电压表的示数变小C. 开关闭合后，滑片P向右移动的过程中，R的功率变大D. 开关闭合后，滑片P向右移动的过程中，电压表与电流表示数的比值变小【答案】 B【解析】【解答】解：（1）开关闭合前，电路处于开路状态，则电流表没有示数；但电压表的两个接线柱通过变阻器与电源的正负极相连通，此时电压表测量电源电压，所以电压表有示数；A不符合题意；（2）开关闭合后，定值电阻R与滑动变阻器串联，电流表A测电路中的电流，电压表测定值电阻R两端的电压；滑片P向右移动的过程中，变阻器接入电路中的电阻变大，总电阻变大，由I= 可知，电路中的电流变小；根据U=IR可知，定值电阻R两端的电压变小，即电压表的示数变小，B符合题意；定值电阻两端的电压减小，电路中电流减小了，根据P=UI知，R的功率变小，C不符合题意；由欧姆定律可知，电压表与电流表示数的比值为定值电阻的阻值，所以，电压表与电流表示数的比值不变，D不符合题意。

故答案为：B【分析】结合电路图，理清元件的连接方式及电表的测量对象，根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律、串联电路的特点即可分别判断；根据定值电阻两端的电压和电路的电流的变化，根据P=UI判断出R功率的变化；电压表与电流表示数的比值为定值电阻的阻值.2．将标有“6V 3W”和“6V 2W”的甲、乙两只小灯泡串联起来，接在电压为6V的电源两端，接通电路后，以下说法正确的是（）A. 两只小灯泡都不能正常工作，甲灯比乙灯亮B. 两只小灯泡都能正常发光C. 通过乙灯的电流较大，所以乙灯较亮D. 两只小灯泡的总功率小于2W【答案】 D【解析】【解答】甲灯的电阻R1==12Ω，乙灯的电阻R2==18Ω，甲灯的实际功率P甲=I2R1，乙灯的实际功率P乙=I2R2，因为R1＜R2，所以P甲＜P乙，所以乙灯亮，两灯串联后电流相同，但两端的电压都小于额定电压，所以都不能正常工作，故ABC错误，两灯消耗的总功率P总==1.2W＜2W，故D正确．故选D．3．下列估测值最接近生活实际的是（）A. 人骑自行车的平均速度约为0.5m/sB. 中学生的质量约为200kgC. 初中物理课本的宽度约为18cmD. 日光灯正常工作的电功率约为1000W【答案】 C【解析】【解答】解：A、人步行的速度在1.1m/s左右，骑自行车的速度在5m/s左右，A 不符合实际；B、中学生的质量在50kg左右，B不符合实际；C、初中物理课本的宽度约为18cm，C符合实际；D、日光灯正常工作的电功率在40W左右，D不符合实际。

可编辑修改精选全文完整版九年级物理第十八章《电功率》单元综合复习练习题（含答案）一、单项选择题1．标有“110V25W”“110V40W”、“36V40W”、“36V60W”四种规格的灯泡，若都在正常工作，其中最暗的灯是（）A．“36V60W”B．“110V40W”C．“36V40W”D．“110V25W”2．下列有关数据符合实际的是（）A．家用电饭锅正常工作时的电流约为4AB．家用冷暖空调的功率约为200WC．一个机械经改进后其效率可达100%D．一名中学生从一楼登上三楼克服自身重力做的功约为300J3．如图所示，关于灯泡变亮的说法中正确的是（）A．M连E接线柱，闭合开关，滑动变阻器滑片向右移B．M连F接线柱，闭合开关，滑动变阻器滑片向右移C．M连E接线柱，闭合开关，滑动变阻器滑片向左移D．M连F接线柱，闭合开关，滑动变阻器滑片向左移4．如图所示电路，电源电压恒为6V，电流表量程为0~0.6A，电压表量程为0~3V，滑动变阻器R规格为“20Ω1A”，定值电阻R0的规格为“10Ω0.5A”。

为了保证电路安全，闭合开关后在滑动变阻器滑片移动过程中，下列说法正确的是（）A．变阻器R接入电路阻值变化范围为2Ω~20ΩB．电流表示数允许变化范围是0.2A~0.5AC．电路消耗的最小电功率为1.2WD．电阻R0消耗的最小电功率为0.9W5．中国力争在2030年前实现“碳达峰”。

为了践行绿色低碳发展，我市推行纯电动汽车（如图）。

汽车蓄电池充电过程中将（）A．机械能转化为电能B．电能转化为机械能C．电能转化为化学能D．化学能转化为电能6．用如图所示的实验装置探究“电流通过导体时产生的热量与什么因素有关”。

以下说法中不正确的是（）A．观察温度计的示数比较电流产生的热量B．该实验装置可以探究通电时间一定时，导体产生的热量与电阻的关系C．该实验装置还可以探究通电时间一定时，导体产生的热量与电流的关系D．甲、乙两瓶中可以装质量相同的不同液体7．如图是小王家的电能表，下列说法正确的是（）A．电能表的读数为56378kW·hB．这个电能表正常工作的电压为380VC．这个电能表要在20A的电流下才能正常工作D．小王家用电器每消耗1度电，电能表指示灯闪烁1600次8．小灯泡L和定值电阻R接在如图甲所示的电路中，其两者的I-U关系图象如图乙所示，下列说法中正确的是（）A．图乙中曲线A表示电阻R的I-U关系图象B．当电源电压为4V时，电流表示数为0.5AC．当电源电压为4V时，小灯泡L的实际功率为1.6WD．如果将小灯泡L和电阻R串联接在电压为10V的电源两端，电路消耗的总功率为2W 9．一个电阻在电压为U，电流为I时，消耗的电功率为P，则（）A．当电压为2U时，其消耗的电功率为2PB．当电流为2I时，其消耗的电功率为2PC．当电流为1.5I时，其消耗的电功率为2.25PD．当它消耗的电能增加时，它的功率一定增大10．如图所示，将定值电阻R1、R2按甲、乙两图接在电压不同的电路中，已知两图中R1两端的电压相等，乙图中流过R1、R2的电流之比为2：1。

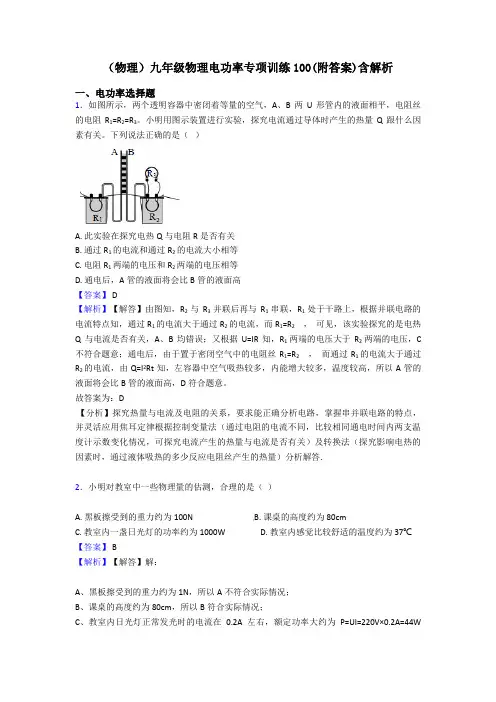

（物理）九年级物理电功率专项训练100(附答案)含解析一、电功率选择题1．如图所示，两个透明容器中密闭着等量的空气，A、B两U形管内的液面相平，电阻丝的电阻R1=R2=R3。

小明用图示装置进行实验，探究电流通过导体时产生的热量Q跟什么因素有关。

下列说法正确的是（）A. 此实验在探究电热Q与电阻R是否有关B. 通过R1的电流和通过R2的电流大小相等C. 电阻R1两端的电压和R2两端的电压相等D. 通电后，A管的液面将会比B管的液面高【答案】 D【解析】【解答】由图知，R2与R3并联后再与R1串联，R1处于干路上，根据并联电路的电流特点知，通过R1的电流大于通过R2的电流，而R1=R2，可见，该实验探究的是电热Q与电流是否有关，A、B均错误；又根据U=IR知，R1两端的电压大于R2两端的电压，C 不符合题意；通电后，由于置于密闭空气中的电阻丝R1=R2，而通过R1的电流大于通过R2的电流，由Q=I2Rt知，左容器中空气吸热较多，内能增大较多，温度较高，所以A管的液面将会比B管的液面高，D符合题意。

故答案为：D【分析】探究热量与电流及电阻的关系，要求能正确分析电路，掌握串并联电路的特点，并灵活应用焦耳定律根据控制变量法（通过电阻的电流不同，比较相同通电时间内两支温度计示数变化情况，可探究电流产生的热量与电流是否有关）及转换法（探究影响电热的因素时，通过液体吸热的多少反应电阻丝产生的热量）分析解答.2．小明对教室中一些物理量的估测，合理的是（）A. 黑板擦受到的重力约为100NB. 课桌的高度约为80cmC. 教室内一盏日光灯的功率约为1000WD. 教室内感觉比较舒适的温度约为37℃【答案】 B【解析】【解答】解：A、黑板擦受到的重力约为1N，所以A不符合实际情况；B、课桌的高度约为80cm，所以B符合实际情况；C、教室内日光灯正常发光时的电流在0.2A左右，额定功率大约为P=UI=220V×0.2A=44W左右．所以C不符合实际情况；D、人体正常体温在37℃左右，感觉舒适的温度在23℃左右，所以D不符合实际情况．故选B．【分析】首先对题目中涉及的物理量有个初步的了解，对于选项中的单位，可根据需要进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的答案．估测是一种科学的近似计算，它不仅是一种常用的解题方法和思维方法，而且是一种重要的科学研究方法，在生产和生活中也有着重要作用．3．某型号电饭锅具有保温与加热两种功能，其简化电路如图所示，R1、R2均为电热丝．下列说法正确的是（）A. S1、S2闭合时，电饭锅处于加热状态B. S1、S2闭合时，电饭锅处于保温状态C. S1闭合、S2断开时，电饭锅处于加热状态D. S1断开、S2闭合时，电饭锅处于保温状态【答案】A【解析】【解答】解：由电路图可知，当S1、S2闭合时，R1短路，电路中只有R2；当S1闭合、S2断开时，R1， R2串联，S1断开、S2闭合时，整个电路断开，电饭锅不工作；可见，当S1、S2闭合时，电路中电阻最小，当S1闭合、S2断开时，电路中电阻较大，由P= 可知，当S1、S2闭合时，电功率最大，处于加热状态；当S1闭合、S2断开时，电功率较小，处于保温状态．故A正确、BCD错．故选A．【分析】根据P= 可知，在电源电压不变时，电路中电阻越小，电功率越大，即为加热状态，反之为保温状态．据此分析判断．4．下列数据最接近实际情况的是（）A. 大气对拇指指甲盖的压力约为 10NB. 学生课桌高度约为200cmC. 让人感觉舒适的气温约为37℃D. 家用节能灯的功率约为1kW【答案】 A【解析】【解答】A.大拇指的指甲盖的面积大约1cm2，大气压强约105Pa，那么大气对指甲盖的压力；F=pS=105Pa×10-4m2=10N，故A符合题意；B.普通学生课桌的高度大约1m，而200cm=2m，太高了，故B不合题意；C.让人感觉舒适的温度大约在25℃左右，37℃太高了，故C不合题意；D.家用节能灯的功率大约30W左右，1kW的功率太大了，故D不合题意。

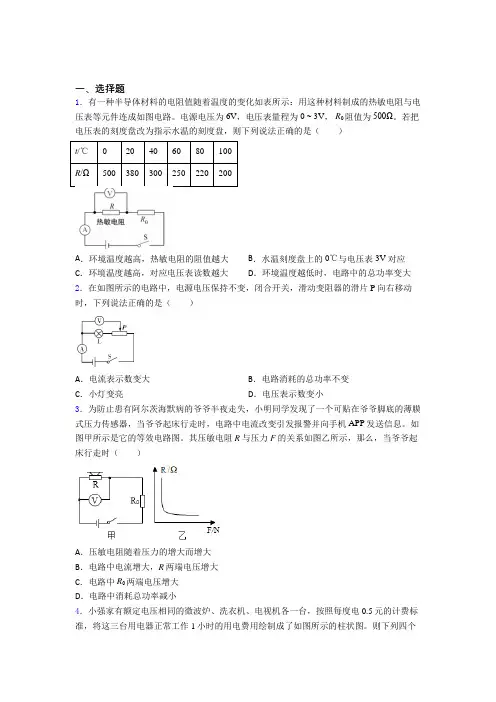

一、选择题1．有一种半导体材料的电阻值随着温度的变化如表所示：用这种材料制成的热敏电阻与电压表等元件连成如图电路。

电源电压为6V，电压表量程为0 ~ 3V，R0阻值为500Ω。

若把电压表的刻度盘改为指示水温的刻度盘，则下列说法正确的是（）t/℃020*********R/Ω500380300250220200A．环境温度越高，热敏电阻的阻值越大B．水温刻度盘上的0℃与电压表3V对应C．环境温度越高，对应电压表读数越大D．环境温度越低时，电路中的总功率变大2．在如图所示的电路中，电源电压保持不变，闭合开关，滑动变阻器的滑片P向右移动时，下列说法正确的是（）A．电流表示数变大B．电路消耗的总功率不变C．小灯变亮D．电压表示数变小3．为防止患有阿尔茨海默病的爷爷半夜走失，小明同学发现了一个可贴在爷爷脚底的薄膜式压力传感器，当爷爷起床行走时，电路中电流改变引发报警并向手机APP发送信息。

如图甲所示是它的等效电路图。

其压敏电阻R与压力F的关系如图乙所示，那么，当爷爷起床行走时（）A．压敏电阻随着压力的增大而增大B．电路中电流增大，R两端电压增大C．电路中R0两端电压增大D．电路中消耗总功率减小4．小强家有额定电压相同的微波炉、洗衣机、电视机各一台，按照每度电0.5元的计费标准，将这三台用电器正常工作1小时的用电费用绘制成了如图所示的柱状图。

则下列四个选项中，判断正确的是（）①在日常使用过程中，微波炉工作时消耗的电能最多②正常工作时，洗衣机的额定功率大于电视机的额定功率③正常工作时，电流通过三台用电器做功一样快④正常工作时，电视机的电流最小A．只有①②正确B．只有②④正确C．只有③④正确D．只有①③正确5．左表是小东家电饭煲铭牌的部分信息，右表是小东家电能表的示数。

把电饭煲接在家庭电路中使用时，下列说法正确的是（）额定电压220V频率50Hz额定功率高挡1800W 中挡1200W 低挡500WA．电饭煲正常工作时电热丝两端电压，低档比高档时小B．电饭煲正常工作时电热丝阻值，中档比低挡时大C．小东家电能表当前的示数为73256kW h⋅D．若家中只接入电饭煲，在高挡正常工作20min，电能表示数将变成7326.2kW h⋅6．下列数据符合生活实际的是（）A．手机正常通话时的电流约为5A B．人体的安全电压是36VC．液晶电视的额定功率约为100W D．普通白炽灯泡工作1小时耗电1kW·h 7．下列用电器额定功率都相同，当它们在额定电压下工作，在相同时间内，电流产生的热量最多的是（）A．空调B．电热水壶C．洗衣机D．吸尘器8．如图所示，测量额定电压为2.5V小灯泡电功率，电源电压恒为4.5V。

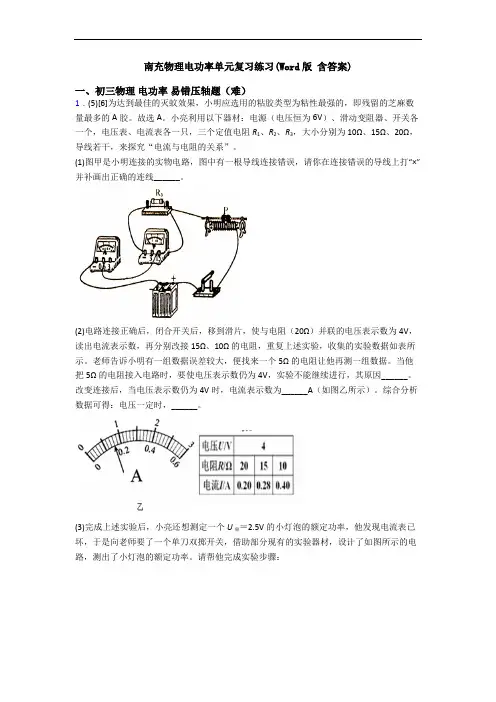

南充物理电功率单元复习练习(Word版含答案)一、初三物理电功率易错压轴题（难）1．(5)[6]为达到最佳的灭蚊效果，小明应选用的粘胶类型为粘性最强的，即残留的芝麻数量最多的A胶。

故选A。

小亮利用以下器材：电源（电压恒为6V）、滑动变阻器、开关各一个，电压表、电流表各一只，三个定值电阻R1、R2、R3，大小分别为10Ω、15Ω、20Ω，导线若干，来探究“电流与电阻的关系”。

(1)图甲是小明连接的实物电路，图中有一根导线连接错误，请你在连接错误的导线上打“×”并补画出正确的连线______。

(2)电路连接正确后，闭合开关后，移到滑片，使与电阻（20Ω）并联的电压表示数为4V，读出电流表示数，再分别改接15Ω、10Ω的电阻，重复上述实验，收集的实验数据如表所示。

老师告诉小明有一组数据误差较大，便找来一个5Ω的电阻让他再测一组数据。

当他把5Ω的电阻接入电路时，要使电压表示数仍为4V，实验不能继续进行，其原因______。

改变连接后，当电压表示数仍为4V时，电流表示数为______A（如图乙所示）。

综合分析数据可得：电压一定时，______。

(3)完成上述实验后，小亮还想测定一个U额＝2.5V的小灯泡的额定功率，他发现电流表已坏，于是向老师要了一个单刀双掷开关，借助部分现有的实验器材，设计了如图所示的电路，测出了小灯泡的额定功率。

请帮他完成实验步骤：①连接好实验电路，______，移动滑片，使电压表示为______V。

②保持滑片的位置不动，______，读出电压表示数为U。

③小灯泡的额定功率表达式P额＝______。

（用物理符号表示）【答案】电流表超出量程 0.8 电流与电阻成反比将开关S1闭合，S2拨到触点2 2.5 将S2拨到触点1()U U UR-额额【解析】【分析】【详解】(1)[1]由题目中的电流表表盘知，电流表选择0~0.6A量程，电流表与电阻串联，电源电压为6V，电压表选择0 ~15V量程，电压表与电阻并联，滑动变阻器选择一上一下接线柱，串联在电路中。

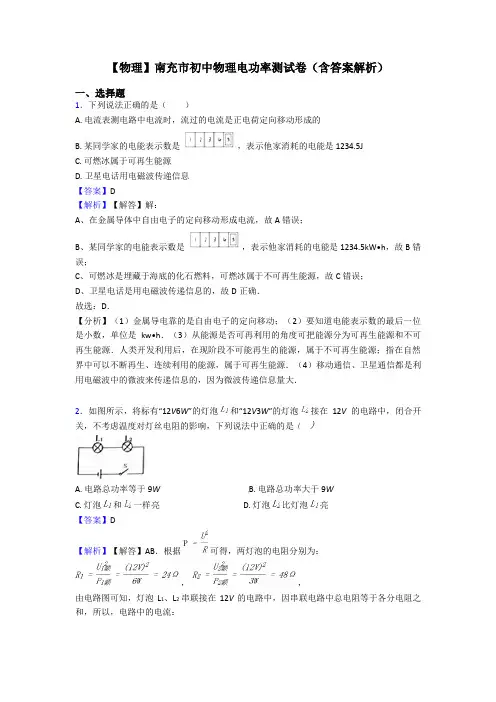

【物理】南充市初中物理电功率测试卷（含答案解析）一、选择题1．下列说法正确的是（）A. 电流表测电路中电流时，流过的电流是正电荷定向移动形成的B. 某同学家的电能表示数是，表示他家消耗的电能是1234.5JC. 可燃冰属于可再生能源D. 卫星电话用电磁波传递信息【答案】D【解析】【解答】解：A、在金属导体中自由电子的定向移动形成电流，故A错误；B、某同学家的电能表示数是，表示他家消耗的电能是1234.5kW•h，故B错误；C、可燃冰是埋藏于海底的化石燃料，可燃冰属于不可再生能源，故C错误；D、卫星电话是用电磁波传递信息的，故D正确．故选：D．【分析】（1）金属导电靠的是自由电子的定向移动；（2）要知道电能表示数的最后一位是小数，单位是kw•h．（3）从能源是否可再利用的角度可把能源分为可再生能源和不可再生能源．人类开发利用后，在现阶段不可能再生的能源，属于不可再生能源；指在自然界中可以不断再生、连续利用的能源，属于可再生能源．（4）移动通信、卫星通信都是利用电磁波中的微波来传递信息的，因为微波传递信息量大．2．如图所示，将标有“12V6W”的灯泡和“12V3W”的灯泡接在12V的电路中，闭合开关，不考虑温度对灯丝电阻的影响，下列说法中正确的是A. 电路总功率等于9WB. 电路总功率大于9WC. 灯泡和一样亮D. 灯泡比灯泡亮【答案】D【解析】【解答】AB．根据可得，两灯泡的电阻分别为：，，由电路图可知，灯泡L1、L2串联接在12V的电路中，因串联电路中总电阻等于各分电阻之和，所以，电路中的电流：，则电路总功率：，A B不符合题意；CD．由于串联电路中电流处处相等，且，根据可知，灯泡的实际功率较大，则灯泡较亮，C不符合题意，D符合题意。

故答案为：D。

【分析】理清小灯泡的连接方式，根据P=求出两灯泡的电阻，再根据灯泡的串联和欧姆定律求出电路中的电流；根据P=UI求出总功率；根据P=I2R比较两灯泡实际功率的大小关系，实际功率大的灯泡较亮.3．如图所示是“探究电流通过导体时产生热量的多少与什么因素有关”的实验装置，两个透明容器中密闭这等量的空气，R1=R2=R3，当开关S闭合后，下列说法正确的是（）A. 该实验装置是探究电流通过电阻时产生的热量与电阻大小的关系B. 通过电阻R1和R2的电流相等C. 通电一段时间后，右边U形管内液面的高度差比左边小D. 该实验装置是利用U形管中液体的热胀冷缩来反映电阻放出热量的多少的【答案】C【解析】【解答】解：A、装置中R2、R3并联后再与R1串联，通过R1的电流I1=I2+I3，而I2=I3，所以右边容器中通过R3的电流I3是左侧通过R1电流的一半，即是研究电流产生的热量与电流的关系，故A错误；B、由图知，通过R1的电流I1=I2+I3，而I2=I3，所以通过电阻R1和R2的电流不相等，故B 错；C、左右两容器中的电阻相同，而通过电阻R1的电流大于R2的电流，通电时间相同，由Q=I2Rt可知，左边容器中的电阻产生的热量多，左边U形管内液面的高度差比右边U形管内液面的高度差大，故C正确；D、电流产生的热量不能用眼睛直接观察，对密封容器中空气加热，引起U型管中液面变化，通过液面高度差的变化来反映，是利用容器内气体的热胀冷缩来反映电阻放出热量的多少，故D错误．故选C．【分析】A、电流产生的热量跟电流大小、电阻大小、通电时间有关，在通电时间和电阻相同时，是探究电流产生热量跟电流的关系；B、根据串、并联电路的电流大小关系分析判断C、通电时间相同、电阻相同，通过的电流不同，利用焦耳定律Q放=I2Rt分析判断；D、电流通过导体产生热量的多少不能直接观察，但气体温度的变化可以通过U型管中液面高度差的变化来反映，体现的是转换思想．4．具有防雾除露、化霜功能的汽车智能后视镜能保障行车安全，车主可通过旋钮开关实现功能切换。

【物理】南充市中考物理电流和电路专项测试题（含答案解析）一、选择题1．如图所示，对于甲、乙、丙、丁四幅图解释合理的是（）A. 甲：用橡胶棒接触验电器，金属箔片张开，则橡胶棒带负电B. 乙：闭合开关，小磁针N极向右偏转至水平位置C. 丙：该实验装置演示的是电动机的工作原理D. 丁：其它条件相同时，线圈的匝数越多，电磁铁磁性越强【答案】D【解析】【解答】解：A、毛皮摩擦过的橡胶棒带负电荷，题中的橡胶棒不一定带负电；验电器金属箔片张开，只能说橡胶棒带了电荷，但不能确定橡胶棒所带电荷的种类，故A错误；B、闭合开关，电流从螺线管的右端流入、左端流出，根据安培定则可知，通电螺线管的左端是N极；根据同名磁极相互排斥可知，小磁针N极将向左偏转至水平，故B错误；C、若开关闭合，金属棒左右运动时切割磁感线，此时电路中就会产生电流，这是电磁感应实验的装置，该装置的实验原理应用于制造发电机，故C错误；D、由图可知，两个电磁铁是串联的，则通过两个电磁铁的电流相同；在电流相同的情况下，匝数多的电磁铁吸引的大头针数目多，这说明线圈的匝数越多，电磁铁磁性越强，故D正确．故选D．【分析】（1）甲图：验电器是根据同种电荷相互排斥的原理；（2）乙图：根据安培定则先判断出通电螺线管的N极，然后根据磁感线方向判断出小磁针N极的指向；（3）丙图：电动机的原理是通电线圈在磁场中受力而发生转动，发电机的原理是电磁感应；（4）丁图：电磁铁的磁性强弱与线圈匝数多少有关：当电流相同时，线圈的匝数越多，电磁铁磁性越强．2．如图所示，探究并联电路的电流规律时，用电流表测定A、B、C三处的电流，接下来所进行的操作合理的是（）A. 整理器材，完成实验B. 换用不同规格灯泡，获取多组数据C. 分析数据，得出结论D. 换用电流表的量程，重新测量一次【答案】 B【解析】【解答】探究并联电路的电流规律时，需多次实验寻找普遍规律，因此实验中，需换用不同规格灯泡，获取多组数据，B符合题意，ACD不符合题意．故答案为：B．【分析】为了探究并联电路的电流规律，要通过多次测量才能得到普遍规律.3．交通法规定，不但司机要系安全带，副驾驶也应该系安全带．假设驾驶员和副驾驶的安全带分别对应开关S1和S2，系好安全带，相当于闭合开关，且只有当两人都系好安全带时，才会指示灯熄灭，提示音消失．符合上述要求的正确电路图是A. B. C. D.【答案】 C【解析】【解答】根据要求，当开关闭合时，灯泡不亮，电铃不响，则开关和用电器并联，为了电路不出现电源短路，则电路中要有电阻保护电路，C符合题意。

【专项习题】南充初三物理生活用电专项综合练习题（含答案解析）一、选择题1．下列说法中正确的是（）A. 电流是形成电压的原因B. 导体电阻大小是由电压和电流决定的C. 家庭电路中电流过大一定是短路造成的D. 电炉子工作时，与之相连的导线却不太热是因为导线的电阻小【答案】 D【解析】【解答】解：A、电压使电路中形成了电流，故电压是形成电流的原因，故A错误；B、导体的电阻跟导体的材料、长度、横截面积、温度有关，跟电压和电流无关，故B错误；C、家庭电路中电流过大的原因还有可能是用电器的总功率过大，故C错误；D、电炉在使用时，电炉丝和导线串联，I电炉丝=I导线，通电时间t相同，因为Q=I2Rt，R电炉丝＞R导线，所以电流产生的热量：Q电炉丝＞Q导线，从而出现电炉丝放出大量的热，而输电导线几乎不发热的现象；故D正确．故选：D．【分析】（1）电压使电路中形成了电流；（2）导体的电阻跟导体的材料、长度、横截面积、温度有关，跟电压和电流无关；（3）家庭电路中电流过大的原因有：短路或用电器的总功率过大；（4）由焦耳定律知道，电流通过导体产生的热量跟电流的平方、导体电阻大小和通电时间成正比．电炉丝和连接的导线串联在电路中（通过的电流相等），通电时间是相同的，而电炉丝的电阻比导线的电阻大．2．如图是一条刚装好的家庭电路，在未装保险丝之前，有经验的电工师傅先把灯泡L0接在装保险盒的两个接线柱上，当只闭合S1时，L0正常发光；当只闭合S2时，L0不发光；当只闭合S3时，L0和L3发光都偏暗。

则下列判断正确的是（四只灯泡的额定电压均为220V）（）A. 灯泡L1所在支路正常B. 灯泡L2所在支路断路C. 灯泡L3所在支路短路D. 装好保险丝，合上所有开关后，灯泡都能正常发光【答案】B【解析】【解答】A、当只闭合S1时，L0正常发光，说明L0两端电压为220V，则灯泡L1分得电压为0，故灯泡L1所在支路存在短路，A不符合题意；B、当只闭合S2时，L0不发光，说明L2所在支路断路，B符合题意；C、当只闭合S3时，L0和L3发光都偏暗，说明有电流通过L3，则L3所在支路正常，C不符合题意；D、据上面的解答可知，装好保险丝，合上所有开关后，由于L1所在支路存在短路，所以会造成保险丝熔断，所有灯泡都不能发光，D不符合题意；故答案为：B。

【物理】南充市初三物理电功率专项综合练习题及答案一、选择题1．如图所示，下列测量记录正确的是（）A. 物体的长度是 3.15cmB. 体温计的示数是36.7℃C. 弹簧测力计示数是1ND. 电能表的示数是2015kW•h【答案】 B【解析】【解答】A、刻度尺的分度值是1mm，末端刻度值为3.15cm，物体长度为3.15cm ﹣2.00cm=1.15cm．故A错误；B、体温计的量程为35℃～42℃，一个大格表示1℃，里面有10个小格，因此它的分度值为0.1℃．因此它的读数=36℃+0.7℃=36.7℃．故B正确；C、弹簧测力计的分度值是0.2N，所以弹簧测力计的示数是0.2N×4=0.8N．故C错误；D、电能表的读数为201.5kW•h．故D错误．故选B．【分析】①使要弄清楚刻度尺的量程和分度值再去读数．起始端是否从零开始，起始端没从0开始，把2.00cm处当作“0”刻度，读出末端刻度值，减去2.00cm即为物体长度，注意刻度尺要估读到分度值的下一位．②要弄清楚体温计的量程和分度值再去读数．③要弄清楚弹簧测力计的量程和分度值再去读数．④电能表的读数要注意，最后一位为小数位．2．甲、乙两只灯泡，其I﹣U关系图象如图所示．现将甲、乙两灯串联在电路中，当甲灯两端的电压为2V时，乙灯消耗的功率是（）A. 1.2WB. 0.8WC. 2WD. 3W【答案】 A【解析】【解答】解：根据图象可知，当甲灯泡两端电压为2V时，通过甲灯泡的电流为0.4A；因为串联电路处处电流相等，因此通过乙灯泡的电流也为0.4A；根据图象可知，此时乙灯泡两端电压为3V；乙灯泡消耗的功率：P=UI=3V×0.4A=1.2W．故选A．【分析】先根据图象读出甲灯两端电压为2V时通过甲的电流，然后根据串联电路电流规律并结合图象可知此时乙灯泡两端电压，再根据P=UI求出乙消耗的功率．3．如图为探究“焦耳定律”的实验装置。

两个透明容器中密封着等量的空气，U型管中液面高度的变化反映密闭空气温度的变化。

【专项习题】南充九年级物理电流和电路专项测试（含答案）一、选择题1．家用电吹风由电动机和电热丝等组成．为了保证电吹风的安全使用，要求：电动机不工作时，电热丝不能发热；电热丝不发热时，电动机仍能工作．下列电路中符合要求的是（）A. B.C. D.【答案】 D【解析】【解答】A、电热丝和电动机串联，而电动机不能够独立工作，A不符合题意；B、电动机和电热丝并联连接，电路中只有一个总开关控制，开关闭合，电热丝和电动机同时工作，而电动机无法独立工作，B不符合题意；C、电动机和电热丝并联连接，S1控制整个电路，S2控制电动机；S1闭合，S2断开，只有电热丝工作，而电动机不工作；C不符合题意；D、电动机和电热丝并联连接，S1控制整个电路，S2控制电热丝；S1闭合，S2断开，只有电动机工作，电热丝不工作；S1闭合，S2闭合，电动机和电热丝同时工作；S1断开，电动机和电热丝都不工作，D符合题意．故答案为：D．【分析】根据电路要求，电动机和电热丝可以单独工作，电路要并联，且电热丝有开关. 2．如图所示的电路，当开关S1、S2均闭合后，则（）A. L1、L2都能发光B. L1、L2都不能发光C. L1能发光，L2不能发光D. L1不能发光，L2能发光【答案】 B【解析】【解答】由图示可知，当开关S1、S2均闭合后，会短路电源，两个灯泡将都不能发光，B符合题意.故答案为：B。

【分析】在并联电路中用电器短路时，所有用电器都不能工作。

3．毫州市公交车后门扶杆上均装有有一个色按钮（如图），每一个按钮相当于一个开关。

当乘客按下任一按钮。

驾驶台上的指示亮，提醒司机有人下车。

下列电路图能实现上述目标的是（）A. B.C. D.【答案】 B【解析】【解答】由题意可知两个按钮开关可以独立工作、互不影响，它们是并联的，指示灯在干路上。

故B选项符合题意。

故答案为：B。

【分析】根据题意得出两开关的连接方式是解决本题的关键，判断各电路元件的连接方式可根据：能独立工作的为并联，不能独立工作、相互影响的为串联。

【物理】九年级物理电功率专项训练及答案含分析一、电功率选择题1．如图甲所示，闭合开关S，调理滑动变阻器的滑片滑片从最右端滑至最左端时，小灯泡恰巧正常发光。

电流表示数与两电压表示数的关系图象如图乙。

以下说法中正确的选项是（）A. 电源电压为 9V滑B.动变阻器的最大阻值为 14ΩC. 小灯泡的额定功率为 8WD. 电路总功率的变化范围为8W～12W【答案】 B【分析】【解答】由电路图可知，灯泡L 与定值电阻 R0、滑动变阻器 R 串连，电压表V1测L 与 R0两头的电压之和，电压表V2测 R0两头的电压，电流表测电路中的电流。

（1）当滑片位于最左端时，接入电路中的电阻为零，此时电路中的电流最大，电路的总功率最大，两电压表的示数最大且电压表V1测电源两头的电压，由图乙可知，电路中的最大电流I 大＝ 1.0A，电压表 V2的示数 U0＝6V，电压表 V1的示数为12V，即电源的电压U＝ 12V， A 不切合题意；因串连电路中总电压等于各分电压之和，所以，此时灯泡两头的电压：U L＝ U﹣ U0＝ 12V﹣6V＝6V，所以时小灯泡恰巧正常发光，所以，灯泡的额定功率：P L＝ U L I 大＝ 6V× 1.0A＝6W， C 不切合题意；电路的最大总功率： P 大＝UI 大＝ 12V×1.0A＝ 12W；（ 2）当滑片位于最右端时，接入电路中的电阻最大，此时电路中的电流最小，电路的总功率最小，由图象可知，电路中的最小电流 I 小＝0.5A，电压表 V1的示数 U V1＝ 5V，此时滑动变阻器两头的电压： U R＝ U﹣ U V1＝ 12V﹣ 5V＝7V，＝ 14Ω， B 切合题意；由 I＝可得，滑动变阻器的最大阻值：R＝＝电路的最小总功率：P 小＝ UI 小＝ 12V×0.5A＝6W，则电路总功率的变化范围是6W～12W， D 不切合题意。

故答案为： B。

【剖析】联合电路图，李强元件的连结方式及电表的丈量对象，当滑片位于最左端时，接入电路中的电阻为零，此时电路中的电流最大，电路的总功率最大，两电压表的示数最大且电压表 V；测电源两头的电压，依据图象读出电表的示数，依据串连电路的电压特色求出灯泡两头的电压，利用P=UI 求出灯泡的电功率即为额定功率，利用P=UI 求出电路的最大总功率；同理，当滑片位于最右端时，接入电路中的电阻最大，此时电路中的电流最小，电路的总功率最小，依据图象读出V1 的示数和电路中的电流，依据串连电路的电压特色求出R 两头电压，利用欧姆定律求出变阻器的最大阻值，利用P=UI 求出电路的最小总功率，而后得出电路总功率的变化范围.2．以下图，电路中电源电压保持不变，小灯泡标有“ 3V1.5W字样，不考虑灯泡电阻随温度的变化，滑动变阻器 R 的最大阻值为 24Ω，电流表量程为 0-0.6A，电压表量程为3V．当开关S 闭合后，滑动变阻器 R 接入电路的电阻为 3Ω时小灯泡正常发光。

初三物理电功率专题训练答案及解析一、电功率选择题1．有两个电路元件A和B，流过元件的电流与其两端电压的关系如图所示，下列说法正确的是（）A. A的电阻值为6.25ΩB. A和B串联，电路中电流为0.4A时，A、B的电功率之比为5：4C. A和B并联在电压为2.5v的电源两端，A、B的电功率之比为5：4D. 当A和B串联，两者电阻相同时，电源电压为3V【答案】 C【解析】【解答】A．由图象可知，当通过A的电流I A＝0.4A时，A两端的电压U A＝2.0V，由I＝可得，A的电阻值：R A＝＝5Ω，A不符合题意；B．A和B串联，电路中电流为0.4A时，因串联电路中各处的电流相等，所以，通过两元件的电流I A＝I B＝0.4A，由图象可知，两元件两端的电压U A＝2.0V，U B＝2.5V，由P＝UI可得，A、B的电功率之比：，B不符合题意；（3）A和B并联在电压为2.5V的电源两端时，因并联电路中各支路两端的电压相等，所以，两元件两端的电压U A′＝U B′＝2.5V，由图象可知，通过两元件的电流I A′＝0.5A，I B′＝0.4A，则A、B的电功率之比：，C符合题意；（4）当A和B串联，两者电阻相同时，它们两端的电压和通过的电流相等，由图象可知，电路中的电流为0.6A，两元件两端的电压均为3V 时符合，因串联电路中总电压等于各分电压之和，所以，电源的电压：U＝U A″+U B″＝3V+3V＝6V，D不符合题意。

故答案为：C。

【分析】根据电流和电压的图像，计算电阻的大小，结合图像分析电流相同或电压相同时的电功率的比值关系.2．某型号电吹风，电动机和电热丝串联．电动机带动风叶转动，电热丝给空气加热，得到热风，电动机线圈电阻为R1，电热丝电阻为R2．将电吹风接入电压为U的电源后，通过的电流为I，消耗的电功率为P，同学们得到了四个关系式．下列选项中，关系式均正确的是（）①UI＞P ②P=I2（R1+R2）③UI=P④P＞Ⅰ2（R1+R2）A. ①②B. ②③C. ①④D. ③④【答案】D【解析】【解答】解：电吹风消耗的电功率P是总功率，总功率的大小应该用P=UI来计算，所以总功率P=UI，故①错误，③正确；由题意知，该电吹风中电动机和电热丝串联，电路中电流为I，电吹风中发热的功率要用P热=I2R来计算，所以总的发热功率为P总热=I2（R1+R2），因为电吹风工作时将电能转化为机械能和内能，所以，吹风机的总功率要大于发热部分的功率，即P＞Ⅰ2（R1+R2），故②错误，④正确．故选：D．【分析】在计算电功率的公式中，总功率用P=IU来计算，发热的功率用P=I2R来计算，如果是计算纯电阻的功率，这两个公式的计算结果是一样的，但对于电动机等非纯电阻，第一个计算的是总功率，第二个只是计算发热的功率，这两个的计算结果是不一样的．3．下列家用电器中，利用电流热效应工作的是（）A. 抽油烟机B. 电视机C. 电饭锅D. 电风扇【答案】C【解析】【解答】解：抽油烟机、电风扇、主要是把电能转化为机械能，电视机主要是把电能转化为声能和光能，只有电饭锅是把电能转化为内能，是利用电流的热效应．故ABD 不符合题意，C符合题意．故选C．【分析】电流的热效应就是把电能转化为内能．4．2017•黄冈）下列关于电和磁的说法正确的是（）A. 金属导体中的电流方向与导体中自由电子定向移动方向相同B. 家庭电路中同时工作的用电器总功率越大，通过电能表的电流越大C. 磁场中某点的磁场方向与该点小磁针静止时南极的指向相同D. 电动机是根据电磁感应原理工作的【答案】B【解析】【解答】解：A、自由电子是负电荷，所以金属导体中的电流方向与自由电子定向移动方向相反，故A错误；B、接入电路的用电器总功率越大，由公式I= 可知通过电能表的电流就越大，故B正确；C、小磁针静止时N极所指的方向为该点磁场的方向，故C错误；A、电动机是利用通电线圈在磁场中受力转动的原理制成的，故D错误．故选B．【分析】（1）物理学中规定正电荷定向移动的方向为电流方向；（2）家庭电路电流大的原因：总功率过大；（3）我们规定小磁针N极所指的方向为该点磁场的方向；（4）带电磁铁的仪器利用的是电流的磁效应原理．5．小明家上次査看电能表示数，本次查看时电能表读数如图所示，则下列说法正确的是（）A. 他家在这段时间内消耗的电能为903kw·hB. 电能表是测量电功率的仪表C. 若只让一个标有“220V 1000w”的电热水器正常工作10min，则电能表的圆盘转了600转D. 这个电能表的额定功率为2200W【答案】 C【解析】【解答】A.根据电能表窗口示数差计算消耗的电能为8633.5kw.h-8543.2kw.h=90.3kw.h，A不符合题意；B.电能表是测量电功的仪表，B不符合题意；C.电热水器消耗的电能为，电能表实际转数为， C符合题意；D.电能表的最大电功率为， D不符合题意。
