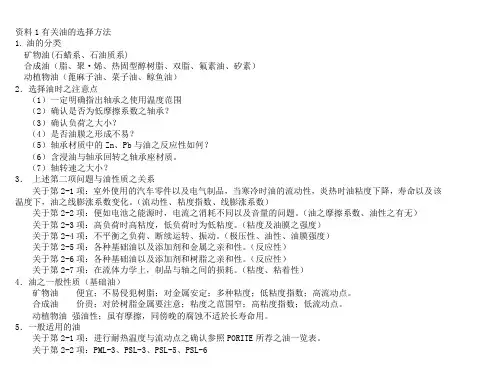

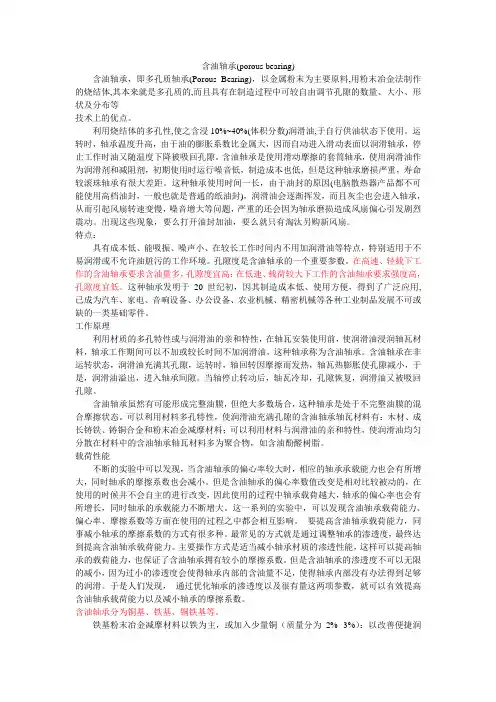

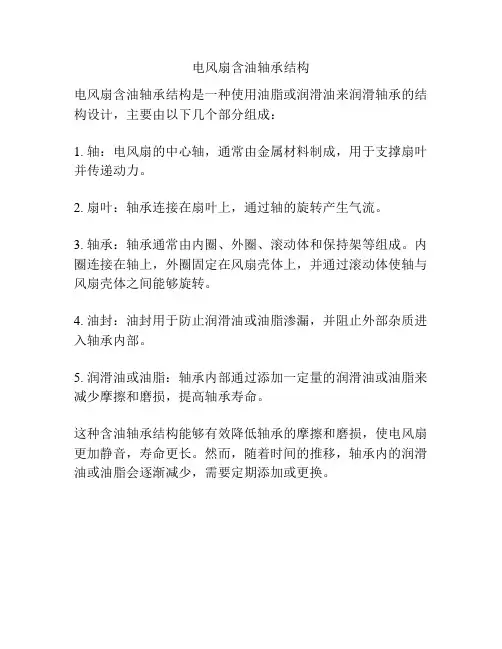

资料1有关油的选择方法
1.油的分类
矿物油(石蜡系、石油质系)
合成油（脂、聚·烯、热固型醇树脂、双脂、氟素油、矽素）
动植物油（蓖麻子油、菜子油、鲸鱼油）
2．选择油时之注意点
（1）一定明确指出轴承之使用温度范围
（2）确认是否为低摩擦系数之轴承？
（3）确认负荷之大小？
（4）是否油膜之形成不易？
（5）轴承材质中的Zn、Pb与油之反应性如何？
（6）含浸油与轴承回转之轴承座材质。
（7）轴转速之大小？
3．上述第二项问题与油性质之关系
关于第2-1项：室外使用的汽车零件以及电气制品，当寒冷时油的流动性，炎热时油粘度下降，寿命以及该温度下，油之线膨涨系数变化。（流动性、粘度指数、线膨涨系数）
关于第2-2项：便如电池之能源时，电流之消耗不同以及音量的问题。（油之摩擦系数、油性之有无）关于第2-3项：高负荷时高粘度，低负荷时为低粘度。（粘度及油膜之强度）
关于第2-4项：不平衡之负荷、断续运转、振动。（极压性、油性、油膜强度）
关于第2-5项：各种基础油以及添加剂和金属之亲和性。（反应性）
关于第2-6项：各种基础油以及添加剂和树脂之亲和性。（反应性）
关于第2-7项：在流体力学上，制品与轴之间的损耗。（粘度、粘着性）
4．油之一般性质（基础油）
矿物油便宜；不易侵犯树脂；对金属安定；多种粘度；低粘度指数；高流动点。
合成油价贵；对於树脂金属要注意；粘度之范围窄；高粘度指数；低流动点。
动植物油强油性；虽有摩擦，同傍晚的腐蚀不适於长寿命用。
5．一般适用的油
关于第2-1项：进行耐热温度与流动点之确认参照PORITE所荐之油一览表。
关于第2-3项：高负荷时用粘度的油MAX.130 CST左右，低负荷用MIM.32CST左右就可以,参考Porite所扒荐之油一览表。
关于第2-4项：PSL-4、PSL-5
关于第2-5项：对Zn、Pb不适合的油腔滑调品（对Zn可抗阴），以Diester系PSL-1、PSL-2、PSL-7、PSL-10。
关于第2-6项：同上记
关于第2-7项：与第2-2项相同，仅於小负荷制品。
※资料2.异常摩耗发生原因
1．在含油轴承所代表之摩耗如下所述：
1-1．凝着摩耗：摩耗接触面的轴与轴承之一部分凝着，较弱金属被剪断，时间经过后，产生很大之摩耗1-2．磨料摩耗：摺动部硬质侧之凹凸突起会将软质侧刮起产生摩耗。
1-3．微动摩耗：同於转子以及负荷之不均衡，轴撞击轴承之内径面产生之摩耗。
2．含油轴承摩耗之机构：
资料5.马达噪音之原因与对策噪音产生
资料6.使油流出增大之要因
1．增加它的通气度
2．在一定的密度下，提高它的压环强度
3．在一定的密度下，提高它的材质硬度
4．增加它的回转数
5．发热或运转温度升高
6．单元内外之压力分布不均衡
7．振动特别是像离心力一样有一定周期之大振动
8．安装时的心不一样（单边接触）
9．PV值变大（P 值固定，V值增加）
10．含浸油之粘性降低
11．运转间隙变大（空气卷入量）
12．轴承长度变短
13．真圆度、斜度变大
14．Marangoin效果（油从热的一方向背信弃冷的一方流动）15．油之湿润性佳，易飞散
16．外部补油机构的毛细管作用
17．制品被封闭，仍有出口空间
18．制品之端面单侧有负压
19．油与制品材制裁之热膨胀系数相差很大
20．在有些情况下会因离心力将油甩掉
21．低硬度的轴
资料7. 关於垫片
1．垫片之种类
聚缩醛、Polislider、铁氟龙、尼龙、SUS板、磷青铜板、铁板、陶瓷、
2．垫片使用时考虑之要点
（1）是连续的抑或断续的附加推力负荷。
（2）推力负荷之大小（含歪斜以及磁气偏芯所生之负荷）
（3）垫片材质与制品材质之亲和性
（4）使用温度范围
（5）油添加剂之种类
（6）油与垫片材制裁之亲和性
（7）垫片之表面粗度、硬度、平面度、振幅
（8）制品端面之表面粗度、硬度、平面度、振幅及是否有切削
（9）垫片之形状
（10）制品端面形状
（11）隔片之振幅以及形状
（12）隔片、垫片、制品之组合中，那一部份要承受推力？又该组合中是否有局部之凸状物？
（13）垫片之推力面於平常状况下是否都在同一位置承受推力？
（14）根据什么理由，推力方向振动时，是否能利用制振片吸收振动？
（15）从垫片之量是否能改变推力方向之负荷？
（16）垫片是否会将油切断？
3．端面之容许负荷
相对含油轴承端面推力方向的容许PV值目标为轴承材料在径向容许PV值之15%左右
通常树脂垫片300~500g/cm2，金属垫片约为3㎏/cm2,硬且表面粗度好的金属垫片为6~7㎏/cm2,又树脂用於低转速，硬垫片用於高转速，但如与此同时第2项所述之条件不同而会有变化时，则有必要以实际测试来确认之。
4．
资料10. 马达回转不均的要因
1．摺动面过长
2．旋转轴的弯曲
3．机壳与部品的调芯性不良
4．部品表面的端面偏芯不佳
5．间隙过大
6．转子的加速方向振动
7．磁铁与转子的转矩
8．油的低摩擦性及油膜强度
9．润滑油的肥皂基长度
10．上下部品的位置关系与负荷方向的关系11．因转轴的整体运动
12．固体润滑剂添加量的适当性
毕业设计论文 设计（论文）题目：轴承座铸造工艺及工装设计 下达日期： 2007 年 4 月 28 日 开始日期： 2007 年 4 月 28 日 完成日期： 2007 年 6 月 8 日 指导教师：小峰 学生专业：材料成型与控制技术 班级：材料0401 学生姓名：春晖 教研室主任： 材料工程系
摘要 铸造是一种将金属熔炼成流动的液态合金，然后浇入一定的几何形状、尺寸大小的型腔之中，凝固冷却后成为成为所需要的零件毛坯的一种制作方法。 本文通过对铸造这一特殊工种的诠释和此铸件的特点相结合给予了比较合理的方法。从铸造工艺的设计到整个铸造工艺的设计我们对此都作了比较详细的论证、对比、数据和计算，并且从中选择较优的方法和方案给以了较合理的应用和实施。 首先我们对所设计的的铸件进行了认真的分析，读懂零件图的几何形状、主要结构和特殊部位以及铸件的工艺要求、工装要求等给以较合理的思考。其次设计此铸件的整个工艺过程：其中包括铸造方法的选择、分型面的选择及确定、浇注系统的选择及计算设计、铁液的凝固、以及对所要产生缺陷的防止方法和补缩等问题上午考虑设计。然后对所设计的工艺过程进行工装设计：其中包括模样的设计、模底板的设计、芯盒的设计、砂箱的设计等，而且对这些工装的定位及夹紧等问题进行解决。最后对所设计的整个过程给以检验、总结。进一步对此设计的成功率给以进一步的保障。 关键词：铸造，工艺，工装，缺陷 BEARINGSEAT TECHNRQUE FROCK DEVISE
ABSTRACT Making the smelt metal become the mobile liquid state alloy, pouring-in solidifies in the type cavity having the certain geometry form and dimension, becoming something be needed part blank after cooling down. This making method is called cast-on outwell. This passage has given comparatively rational method through the annotation to one peculiar kind of work in production combining with this casting characteristic .And in entire casting technique design, we have all made comparatively detailed demonstration , contrast, and compute , have chosen the best method and scheme , have carried out more rational application and be put into effect。We have carried out conscientious analysis on what be designed that casting first , have read the geometry form , main structure and peculiar location knowing part picture, casting technological requirements , frock request etc.， giving more rational thinking. Secondly, design the casting entireness procedure including cast-on outwell method choice, mark type choice and for sure, teeming system choice and secretly scheme against design, iron liquid solidification, and face to face need to come into being defect preventing from method and fill a vacancy and so on . The frock being in progress to what the designed procedure is designed, it includes the appearance design , model bottom board design , core box design , the sand box design etc., the problem such as fixing position and clamping to these frocks is in progress solve. Finally we checked and summed up entire process of the designs, Give a further guarantee further to the success rate that this designs. KEY WORDS:casting，technique，frock，defect
1、轴承座的工艺分析及生产类型的确定 1.1、轴承座的用途 1零件的作用 上紧定螺丝，以达到内圈周向、轴向固定的目的但因为内圈内孔是间隙配合，一般只用于轻载、无冲击的场合。 2零件的工艺分析 该零件为轴承支架，安装轴承，形状一般，精度要求并不高，零件的主要技术要求分析如下：（参阅附图1）由零件图可知，零件的底座底面、端面、槽及轴承座的顶面有粗糙度要求，其余的表面精度要求并不高，也就是说其余的表面不需要加工，只需按照铸造时的精度即可。底座底面的精度为Ra6.3，端面及内孔的精度要求为Ra12.5，槽的精度要求为Ra1.6，轴承座顶面精度要求为Ra3.2。轴承座在工作时，静力平衡。
1.2、轴承座的技术要求： 该轴承座的各项技术要求如下表所示： 1.3、审查轴承座的工艺性 该轴承座结构简单，形状普通，属一般的底座类零件。主要加工表面有Φ120上侧端面，要求其两个端面平行度满足0.06mm，其次就是；φ25和φ26孔通过专用的夹具和钻套能够保证其加工工艺要求。该零件除主要加工表面外，其余的表面加工精度均较低，不需要高精度机床加工，通过铣削、钻床的粗加工就可以达到加工要求。由此可见，该零件的加工工艺性较好。 1.4、确定轴承座的生产类型 初步确定工艺安排为：加工过程划分阶段；工序适当集中；加工设备以通用设备为主，采用专用工装。2、确定毛胚、绘制毛胚简图
2、确定毛胚、绘制毛胚简图 2.1选择毛胚 零件材料为HT200，考虑零件在机床运行过程中所受冲击不大，零件结构又比较简单，生产类型为中批生产，故选择木摸机械砂型铸件毛坯。选用铸件尺寸公差等级为CT10。这对提高生产率，保证产品质量有帮助。此外为消除残余应力还应安排人工时效。 2.2确定毛胚的尺寸公差和机械加工余量 2.2.1公差等级 由轴承座的功用和技术要求，确定该零件的公差等级为CT=10。 2.2.2轴承座铸造毛坯尺寸工差及加工余量
目录 第一部分工艺设计 1 设计任务 2 零件工艺性分析 3 毛坯的选择 4 工艺过程设计 5 确定毛坯尺寸、机械加工余量及工艺尺寸第二部分夹具设计 1 设计任务 2 确定定位方案、选择定位元件 3 夹紧机构的选择和设计 4 定位误差的计算 5 对刀装置的选择 6 夹具在机床上的定位和夹紧 小结 参考书目
第一部分工艺设计 1.设计任务 本次所要加工的零件为轴承座，以下为轴承座示意图： 材料：45号钢 零件生产纲领：中等批量 2.零件工艺性分析 零件材料为45号钢，优质碳素结构用钢 ,硬度不高易切削加工,模具中常用来做模板、梢子、导柱等，但须热处理。调质处理后零件
具有良好的综合机械性能，广泛应用于各种重要的结构零件，特别是那些在交变负荷下工作的连杆、螺栓、齿轮及轴类等。但表面硬度较低，不耐磨。可用调质＋表面淬火提高零件表面硬度。 一般用于表面耐磨、芯部耐冲击的重载零件，其耐磨性比调质＋表面淬火高。其表面含碳量0.8－－1.2％，芯部一般在0.1－－0.25％（特殊情况下采用0.35％）。经热处理后，表面可以获得很高的硬度（HRC58－－62），芯部硬度低，耐冲击。 以下是轴承座需要加工的表面以及加工表面之间的位置要求： （1）.考虑到轴承孔的平行度公差，Φ47K6003 .0013 .0+-mm 轴承孔可以 用铣镗床镗孔； （2）.轴承孔的侧面和和其他端面都可以考虑用铣床进行加工； （3）.工件底面的平面度公差和底面的粗糙度要求，底面需要进行精加工铣削。 （4）.两个Φ8的定位销由于有较高的粗糙度要求，有需要进行精加工。 3.毛坯的选择 由于零件的材料为45钢，零件的形状规则，同时由于零件属于中批生产，零件的轮廓尺寸不大，为了便于生产故选用模锻毛坯。 模锻加工工艺的几点优势：①由于有模膛引导金属的流动，锻件的形状可以比较复杂；②锻件内部的锻造流线比较完整，从而提高了零件的机械性能和使用寿命。③锻件表面光洁，尺寸精度高，节约
机械加工技术 课程设计说明书 设计题目：设计“轴承座”零件的机械加工 工艺规程及工艺装备 班级 设计者 指导教师 机械制造工艺学课程设计任务书
题目：设计轴承座零件的加工工艺规程 生产纲领： 5000件 生产类型：批量生产 内容： 1.产品零件图 1张 2.产品毛坯图 1张 3.机械加工工艺过程卡片 1套 4.机械加工工序卡片 1套 5. 课程设计说明书(5000～8000字) 1份 班级 学生 指导教师 目录 前言……………………………………………………………………………………………
课程设计说明书正文………………………………………………………………………… 一、零件的分析…………………………………………………………………………… （一）、零件的作用……………………………………………………………………… （二）、零件的工艺性分析……………………………………………………………… 二、确定生产类型………………………………………………………………………… 三、确定毛坯……………………………………………………………………………… (一)、确定毛坯的种类……………………………………………………………… (二)、绘制铸造件毛坯图…………………………………………………………… 四、工艺规程设计………………………………………………………………………… (一)定位基准的选择…………………………………………………………………… (二)工艺路线的拟定…………………………………………………………………… （三），机械加工余量、工序尺寸及毛坯尺寸的确定…………………………………` 五、工装设计分析提设计任务书…………………………………………………………… 六、小结………………………………………………………………………………………… 七、主要参考文献……………………………………………………………………………… 前言
分析滚动轴承的设计计算 本文通过对深沟球轴承安全接触角和轴向承载能力的设计计算，确认其在轨道车辆门系统驱动机构上的应用可行性。 标签：深沟球轴承；轴向承载；接触角；应力集中 1.概述 深沟球轴承主要用以承受径向载荷，同时也能承载一定的轴向载荷。深沟球轴承在承受轴向载荷时，钢球与内、外圈沟道之间会形成一定的接触角。如载荷过大，则接触椭圆将被挡边截去一部分，因而在钢球与挡边附近产生应力集中，导致轴承早期疲劳失效。本文旨在通过对北京地铁9号线侧门系统的驱动机构力学模型进行分析计算丝杆端支撑座内轴承的受力情况，从而确定将原先方案的一对角接触球轴承更改为一对深沟球轴承后，系统能否满足使用要求、避免门系统驱动机构的丝杆轴承在改用深沟球轴承后出现上述提前失效的现象，进行以下校核计算。[1～6] 2.计算极限轴向载荷 2.1丝杆支撑受力分析： 驱动机构的双头丝杆有三个支撑，分别为靠近电机侧的左支撑、中间支撑和右支撑。其中，丝杆在中间支撑和右支撑位置只受周向固定，轴向没有限位，为自由状态，可适应丝杆热胀冷缩时产生的长度变化。 我们假设丝杆承受的最大开/关门力300N全部作用在左支撑上，通过左支撑内的两只深沟球轴承传递给机构安装底板。丝杆轴向、径向受力分析如示意图（a）所示。由图（a）可知，丝杆的升角为45.52762°，丝杆承受轴向力为300N时，其径向分力约为295N。丝杆及其上零件承受的重力作用在左支撑轴承上的垂向分力约为80N。据此，作用在左支撑深沟球上的轴向载荷为Fa=300N，径向载荷Fr=375N。 2.2轴承的轴向承载能力计算 深沟球轴承6202-2Z 的结构尺寸及相关参数如下：（GB/T 276-1994） 轴承外径D=35mm，轴承内径d=15 mm，轴承宽度B=11 mm；内圈挡边直径d2=21.6 mm，外圈挡边直径D2=29.4 mm，内圈沟道直径di=19.3mm，外圈沟道直径D3=31.3mm，外圈沟道曲率系数fe = 0.525；内圈沟道曲率系数fi = 0.515；径向游隙ur = 0.018；球径Dw=5.953mm，钢球数Z=8；Cr=7.65kN，C0r=3.72kN。相关尺寸关系图，如示意图（b）。其中，α是接触椭圆到达挡圈挡边处的安全接触角（压力角）
— 题目：轴承座加工工艺及夹具设计 — 班级：工程机械1102班 学号： 学生姓名： 完成日期： 、 目录 序言 (5) 一、零件加工工艺设计 (6)
1、零件的工艺性审查 (6) 2、基准选择原则 (7) 3、定位基准选择 (7) 4、< 5、拟定机械加工工艺路线 (8) 6、确定机械加工余量，工序尺寸以及公差 (8) 7、选择机床设备及工艺设备 (9) 8、确定切削用量 (9) 二、夹具设计 (12) 1、问题提出 (12) 2、家具设计 (13) 三、小节 (15) > 四、参考文献 (17) ^
一、零件加工工艺设计 （1）零件的工艺性审查： 1）{ 2）零件的结构特点 轴承座如附图1所示。该零件是起支撑轴的作用。零件的主要工作表面为Φ40的孔内表面。主要配合面是Φ22的轴孔。零件的形状比较简单，属于较简单的零件，结构简单。 3）主要技术要求： 零件图上主要技术要求：调质至HB230-250,锐边倒角，未注倒角°，表面作防锈处理。 4）加工表面及其要求： a)总宽：为18±。 b)轴孔：Φ22的孔径：Φ22+ 0mm，表面粗糙度， c)} d)Φ34的外圆：直径为Φ，表面粗糙度为，外圆与内孔的同轴度不超过.， 轴肩距为12mm。 e)左端面：外圆直径为Φ52，上下边面距离38mm。 f)螺纹孔：大径为4mm，轴心距离左轴肩3mm。 g)通孔：左端面均布Φ通孔，左右中心距36mm，上下中心距27mm。 h)退刀槽：距离右端面12mm，尺寸为Φ 5）零件的材料： 零件在整个机器当中起的作用一般，不是很重要。选用45#。 毛坯选择： * 1）确定毛坯的类型及制造方法 零件为批量生产，零件的轮廓尺寸不大，为粗加工后的产品。
轴承座铸造工艺设计说明书 一、工艺分析 1、审阅零件图 仔细审阅零件图，熟悉零件图，而且提供的零件图必须清晰无误，有完整的尺寸和各种标记。仔细样。注意零件图的结构是否符合铸造工艺性，有两个方面：（1）审查零件结构是否符合铸造工艺 （2 ）在既定的零件结构条件下，考虑铸造过程中可能出现的主要缺陷，在工艺设计中采取措施避 零件名称：轴承座 零件材料：HT150 生产批量：大批量生产 2、零件技术要求 铸件重要的工作表面，在铸造是不允许有气孔、砂眼、渣孔等缺陷。 3、选材的合理性 铸件所选材料是否合理，一般可以结合零件的使用要求、车间设备情况、技术状况和经济成本等， 用铸造合金（如铸钢、灰铸铁、球墨铸铁、可锻铸铁、蠕墨铸铁、铸造铝合金、铸造铜合金等）的 牌号、性能、工艺特点、价格和应用等，进行综合分析，判断所选的合金是否合理。 4、审查铸件结构工艺性 铸件壁厚不小于最小壁厚5-6又在临界壁厚20-25以下。 二、工艺方案的确定
1、铸造方法的确定 铸造方法包括：造型方法、造芯方法、铸造方法及铸型种类的选择 （1）造型方法、造芯方法的选择 根据手工造型和机器造型的特点，选择手工造型 （2）铸造方法的选择 根据零件的各参数，对照表格中的项目比较，选择砂型铸造。 （3）铸型种类的选择 根据铸型的特点和应用情况选用自硬砂。 2、浇注位置的确定 根据浇注位置选择的4条主要规则，选择铸件最大截面，即底面处。 3、分型面的选择 本铸件采用两箱造型，根据分型面的选择原则，分型面取最大截面，即底面。 三、工艺参数查询 1、加工余量的确定 根据造型方法、材料类型进行查询。查得加工余量等级为11~13， 取加工余量等级为12。
轴承座加工工艺过程 1 1、轴承座的工艺分析及生产类型的确定 1.1、轴承座的用途 1零件的作用 上紧定螺丝，以达到内圈周向、轴向固定的目的但因为内圈内孔是间隙配合，一般只用于轻载、无冲击的场合。 2零件的工艺分析 该零件为轴承支架，安装轴承，形状一般，精度要求并不高，零件的主要技术要求分析如下：（参阅附图1）由零件图可知，零件的底座底面、端面、槽及轴承座的顶面有粗糙度要求，其余的表面精度要求并不高，也就是说其余的表面不需要加工，只需按照铸造时的精度即可。底座底面的精度为Ra6.3，端面及内孔的精度要求为Ra12.5，槽的精度要求为Ra1.6，轴承座顶面精度要求为Ra3.2。轴承座在工作时，静力平衡。
1.2、轴承座的技术要求： 该轴承座的各项技术要求如下表所示： 加工表面尺寸偏差 （mm） 公差及精度 等级 表面粗糙度 (um) 形位公差 (mm) 低端面400X160 IT10 6.3 轴承座前后 端面 130 IT10 12.5 Φ54上端面Φ54 IT10 12.5 Φ120上端 面 φ250+0.03IT10 1.6 Φ120上侧 端面170 +0.16IT10 1.6 // 0.06 A 轴承座上端 面 50X160 IT10 3.2 300x80的槽Φ140 IT10 12.5 Φ120的半 孔 Φ1200+0.14IT10 12.5 Φ25的孔Φ25 IT10 12.5 Φ26的孔Φ26 IT10 12.5 Φ26孔上表 面凸台 Φ54 IT10 12.5 40*40孔, 40*40 IT10 12.5 55*55孔55*55 IT10 12.5 1.3、审查轴承座的工艺性 该轴承座结构简单，形状普通，属一般的底座类零件。主要加工表面有Φ120上侧端面，要求其两个端面平行度满足0.06mm，其次就是；φ25和φ26孔通过专用的夹具和钻套能够保证其加工工艺要求。该零件除主要加工表面外，其余的表面加工精度均较低，不需要高精度机床加工，通过铣削、钻床的粗加工就可以达到加工要求。由此可见，该零件的加工工艺性较好。 1.4、确定轴承座的生产类型 初步确定工艺安排为：加工过程划分阶段；工序适当集中；加工设备以通用设备为主，采用专用工装。2、确定毛胚、绘制毛胚简图
《热加工工艺》课程设计说明书 课程：热加工工艺课程设计 题目：轴承座铸造工艺设计 姓名：张斌 专业：机械设计制造及其自动化 班级：机电一班 学号：100163087 指导老师： 课程完成时间：2012/5/18至2012/5/31
摘要 在机械制造过程中，由于加工过程十分复杂，加工工序繁多，工艺过程不仅有金属铸造成形，锻压成形，焊接成形，还有非金属的模压成形，挤压成形和滚压成形等。 铸造是将液态金属或合金浇注到与零件尺寸，形状相适应的铸型型腔中，待冷却凝固后获得毛坯或零件的方法，是机械零件和毛坯成型的主要方法，尤其适合制造内腔和外形复杂的毛坯或零件，俗称为铸件。 通常按照其铸型性质不同，可分为砂型铸造，特种铸造和快速铸造。 Summary In mechanical manufacturing process, because processing process is very complex, processing operations is various, the process has not only forming metal casting, forging press forming and welding forming, and the moulding nonmetal forming, extrusion forming and rolling forming, etc. The casting is will the liquid metal or alloy casting to and parts size, shape adaptation of the mould cavity, wait for after cooling solidification get blank or parts of the method, is the mechanical parts and blank forming of the main methods, especially suitable for manufacturing the inner cavity and appearance of the complex blank or parts, better known as casting. Usually according to the different properties casting, sand casting can be divided into, special casting and fast casting.
课程设计说明书题目：轴承座车孔专用夹具及工艺设计 姓名：Xxx 学号：Xxx 年级：三年级 专业：Xxx 学生类别：四年本科 指导教师：Xxx 教学单位：农业大学工学院 2012 年5月29 日 轴承座工艺设计
【摘要】轴承座是用来支撑轴承的，固定轴承的外圈，仅仅让圈转动，外圈保持不动，始终与传动的方向保持一致（比如电机运转方向），并且保持平衡；,轴承座的概念就是轴承和箱体的集合体,以便于应用,这样的好处是可以有更好的配合,更方便的使用,减少了使用厂家的 成本.至于形状,多种多样,通常是一个箱体,轴承可以安装在其中。随着科学技术的不断进步，它在国民经济中占有越来越重要的地位，发展前景十分广阔，尤其是在汽车和电子电器等高速发展的领域。本次课程设计设计的课题就是轴承座的设计，是在学完汽车制造工艺学后进行的一项教学环节；在老师的指导下，要求在设计中能初步学会综合运用以前所学过的全部课程，并且独立完成的一项工程基本训练。【关键词】轴承座工艺规格设计夹具设计工序工艺性 目录 前沿…………………………………………………… 课程设计说明书正文………………………………………
一、设计任务 (1) 二、工艺性分析 (2) 2.1零件的作用 (2) 2.2零件的工艺性分析 (2) 三、工艺规程设计 3.1零件材料 (3) 3.2毛坯选择 (3) 3.3基准的选择 (7) 3.4制订工艺路线 (8) 3.5机械加工余量、工序尺寸及公差 (10) 四、夹具设计 (12) 4.1提出问题 (12) 4.2夹具设计 (12) 五、设计心得 (17) 六、参考文献 (18) 前言 机械制造工艺学课程是在学完了机
机械制造工艺学 课程设计 设计题目：设计轴承座零件的机械加工工艺规程 华侨大学 2011年 07 月 06 日
1 零件的分析.............................................. 1.1零件的作用 ......................................... 1.2零件的工艺分析...................................... 2 零件的生产类型.......................................... 2.1生产类型及工艺特征.................................. 3 毛坯的确定.............................................. 3.1确定毛坯类型及其制造方法............................ 3.2估算毛坯的机械加工余量.............................. 3.2绘制毛坯简图，如图1 ................................ 4 定位基准选择............................................ 4.1选择精基准 ......................................... 4.2选择粗基准 ......................................... 5 拟定机械加工工艺路线.................................... 5.1选择加工方法........................................ 5.2拟定机械加工工艺路线，如表3 ........................... 6 加工余量及工序尺寸的确定............................... 6.1确定轴承座底平面的加工余量及工序尺寸................ 6.2确定轴承座上平面的加工余量及工序尺寸................ 6.3 确定轴承座左右两侧面的加工余量及工序尺寸 ........... 6.4确定轴承座前后两端面的加工余量及工序尺寸............ 6.5确定轴承座轴承孔两侧面的加工余量及工序尺寸.......... 6.6 确定轴承座槽的加工余量及工序尺寸 .........................................
轴承座加工工艺Last revision on 21 December 2020
轴承加工工艺 题目：设计轴承座的机械加工工艺规程及机床夹具设计 内容：1、绘制零件图（按1︰1的比例） 1张 2、绘制毛坯图（按1︰1的比例） 1张 3、填写零件机械加工工艺规程卡片 1套 包括：机械加工工艺过程卡片1套 机械加工工序卡片1套 4、机床夹具总体方案图 1张 原始资料：零件图样1张；零件生产纲领为10000件 一、零件的分析 零件的作用 轴承座是轴承和箱体的集合体,以便于应用,这样的好处是可以有更好的配合,更方便的使用,减少了使用厂家的成本。 零件图样分析 图零件图 1）侧视图右侧面对基准C（φ30021.00+mm轴线）的垂直度公差为0.03mm。 2）俯视图上、下两侧面平行度公差为0.03mm。 3）主视图上平面对基准C（φ30021.00+mm轴线）的平行度公差为0.03mm。 4）主视图上平面平面度公差为0.008mm，只允许凹陷，不允许凸起。 5）铸造后毛坯要进行时效处理。
6）未注明倒角×45°。 7）材料HT200。 零件的工艺分析 零件的材料为HT200，灰铸铁生产工艺简单，铸造性能优良，但塑性较差、脆性高，不适合磨削为此以下是轴承座需要加工的表面以及加工表面之间的位置要求：l）φ30021.00+mm轴承孔可以用车床加工、也可以用铣床镗孔。 2）轴承孔两侧面用铣床加工，以便加工2mm×1mm槽。(主要是为了减少应力集中) 3）两个φ8022.00+mm定位销孔，与销要过渡配合，精度达到IT8，要先钻后铰才能达到要求。 4）侧视图右侧面对基准C（φ30021.00+mm轴线）的垂直度检查，可将工件用φ30mm 心轴安装在偏摆仪上，再用百分表测工件右侧面，这时转动心轴，百分表最 大与最小差值为垂直度偏差值。 5）主视图上平面对基准C（φ30021.00+mm轴线）的平行度检查，可将轴承座φ 30 021 .0 + mm孔穿入心轴，并用两块等高垫铁将主视图上平面垫起，这时用百分 表分别测量心轴两端最高点，其差值即为平行度误差值。 6）俯视图两侧面平行度及主视图上平面平面度的检查，可将工件放在平台上，用百分表测出。
工艺综合课程 课程设计(论文) 题目: 轴承座的机械加工工艺规程及夹具设计 学生姓名杨进 专业机械设计制造及其自动化 学号_ 222012322220278 班级_ 2012 级 5班 指导教师何辉波 成绩_ 工程技术学院 2015年7 月
机械制造工艺学课程设计任务书题目：轴承座的机械加工工艺规程及夹具设计 生产纲领： 40000件 生产类型：大批大量生产 内容： 1.产品零件图 1张 2.产品毛坯图 1张 3.夹具零件图 2张 4.夹具装配图 1张 5.夹具体图 1张 6.机械加工工艺过程卡片 1张 7.机械加工工序卡片 2张 8. 课程设计说明书 1份
目录 目录 (3) 1 引言 (4) 2 课程设计目的 (4) 3 零件的工艺分析 (5) 3.1 零件的机构及工艺性分析 (5) 3.2 零件技术要求分析 (6) 4毛坯的选择 (6) 5零件机械加工工艺路线拟定 (7) 5.1 定位基准的选择 (7) 5.1.1 粗基准、精基准的选择 (7) 5.2拟定工艺路线 (8) 5.2.1 加工方法的选择及加工阶段划分 (8) 5.2.2零件加工工艺路线 (9) 5.3 机械加工余量及工序尺寸拟定 (10) 5.4 切削用量确定 (11) 5.5 时间定额的确定 (13) 6. 夹具设计 (15) 6.1 确定设计方案 (15) 6.2 定位方式及定位元件 (15) 6.3导向装置的分析 (15) 6.4 确定夹紧机构 (15) 6.5定位误差分析 (16) 7.小结 (16) 8.参考文献 (17) 9.致谢 (17)
轴承座的机械加工工艺规程及夹具设计 杨进 工程技术学院机制五班 1 引言 这个学期我们进行了《机械制造技术基础》课程的学习，对机床夹具及其设计有了一定的了解和掌握，并通过此次课程设计检验自己的学习成果，从而进行一次适应性训练，从中锻炼和加强自己分析问题、解决问题的能力，同时，在课程设计过程中，通过我们认真查阅资料，切实地锻炼了我们自我学习的能力。在课程设中我们分组进行设计，在团队的实际操作过程中也发生过一些摩擦，不过在大家的责任心驱使下结果还是团结一致去分析，不仅完成了任务，而且也让大家培养了团队协作的意识，相信在以后的学习生活中我们也会受益于此。 2 课程设计目的 机械制造技术基础课程设计旨在继承材料成型技术基础课程设计，让学生完成一次机械零件的机械加工工艺规程制定和典型夹具设计的锻炼，其目的如下：（1）在结束了机械制造技术基础等前期课程的学习后，通过本次设计使学生所学到的知识得到巩固和强化，培养学生全面综合得应用所学知识去分析和解决机械制造中问题的能力。 （2）通过设计提高学生的自学能力，使学生熟悉机械制造中的有关手册、图表和技术资料，特别是熟悉机械加工工艺规程制订和夹具设计方面的资料，并学会结合生产实际正确使用这些资料。 （3）通过设计使学生树立正确的设计理念，懂得合理的设计应该在技术上是先进的、在经济上是合理的，并且在生产实践中是可行的。
第一讲 一、教学目标 （一）能力目标 能判断常用滚动轴承的类型；理解其代号的含义；会选用滚动轴承 （二）知识目标 1.了解滚动轴承的类型、特点，掌握滚动轴承的代号 2.掌握滚动轴承的选择 二、教学内容 滚动轴承的类型、代号及选用 三、教学的重点与难点 重点：滚动轴承的类型、特点及代号。 难点：滚动轴承类型的选择。 四、教学方法与手段 采用多媒体教学（加动画演示），结合教具，提高学生的学习兴趣。 14.1 轴承的功用和类型 轴承的功用：支承轴及轴上的旋转零件，使其回转并保证一定的旋转精度，减少相对摩擦和磨损。 轴承的分类：按摩擦的性质分，轴承可分为滑动轴承和滚动轴承。 滑动轴承滚动轴承 14.2 滚动轴承的组成、类型及特点 滚动轴承是标准件，由专业工厂生产。设计时只需根据轴承工作条件选用合适的类型和
尺寸的滚动轴承，进行寿命计算，并对轴承的安装、润滑、密封给予合理设计和安排。 滚动轴承的特点 优点： 1）f小起动力矩小，η高； 2）运转精度高（可用预紧方法消除游隙）； 3）轴向尺寸小； 4）某些轴能同时承受Fr和Fa，使机器结构紧凑； 5）润滑方便、简单、易于密封和维护； 6）互换性好（标准零件） 缺点： 1）承受冲击载荷能力差； 2）高速时噪音、振动较大； 3）高速重载寿命较低； 4）径向尺寸较大（相对于滑动轴承） 应用：广泛应用于中速、中载和一般工作条件下运转的机械设备。 14.2.1 滚动轴承的组成 滚动轴承一般由外圈、内圈、滚动体和保持架所组成。 滚动体的形状短圆柱形 柱形长圆柱形 螺旋滚子滚柱轴承 圆锥滚子
鼓形滚子 滚针 保持架是使滚动体等距分布，并减少滚动体间的摩擦和磨损。 滚动轴承的材料：内、外圈、滚动体—GCr15、GCr15-SiMn等轴承钢，热处理后硬度HRC60~65；保持架：低碳钢、铜合金或塑料、聚四氟乙烯。 14.2.2 滚动轴承的基本类型及特点 接触角α：滚动体与外圈内滚道接触点的法线方向与轴承径向平面所夹的角。 滚动轴承按能承受的负荷方向或公称接触角 不同，可分为向心轴承和推力轴承。向心轴承又可以分为径向接触轴承（α＝0）和角接触向心轴承（0＜α＜45）推力轴承又可以分为轴向接触轴承（α＝90）和角接触推力轴承（45＜α＜90） 径向接触轴承：只能承受径向载荷，不能承受轴向载荷； 角接触向心轴承：既能承受径向载荷，也能承受一定的轴向载荷； 轴向接触轴承：只能承受轴向载荷，不能承受径向载荷； 角接触推力轴承：既能承受轴向载荷，也能承受一定的径向载荷 14.3 滚动轴承的代号 滚动轴承是标准件，GB272／T-93规定了轴承代号的表示方法。轴承代号由基本代号、前置代号和后置代号三部分构成。 14.3.1 基本代号 由类型代号、尺寸系列代号和内径代号组成。 类型代号由一位(或两位)数字或英文字母表示，其相应的轴承类型参阅设计手册。 尺寸系列代号由两位数字组成。前一个数字表示向心轴承的宽度或推力轴承的高度；后一个数字表示轴承的外径。直径系列代号为7表示超特轻；8、9表示超轻；0、1表示特轻；2表示轻；3表示中；4表示重；5表示特重；宽度系列代号为0表示窄型；1表示正常；2
文档从互联网中收集，已重新修正排版，word格式支持编辑，如有帮助欢迎下载支持。机电及自动化学院 机械制造技术基础 课程设计说明书 2011年7月5日
前言 轴承座的工艺规程设计是根据轴承座的加工过程中所需要的工序和所使用的机床编写的，主要包括毛坯分析、方案制定、机床选择等内容。 制造技术基础课程设计是在学完机械制图、制造技术基础、机械设计、现代制造装备及自动化、CAD/CAM等专业基础课和主要专业课，又经过了机械设计课程设计之后，进行的又一次实践性环节，是对所学理论知识的又一次更系统更全面的应用、巩固与深化。对于机械制造方向的学生，为了更好的接触真正的生产加工，步入社会，这次设计是个很好的锻炼机会。 目录 1零件的分析 ...................... 错误!未定义书签。 1.1零件的作用 .................... 错误!未定义书签。 1.2零件的工艺分析 ................ 错误!未定义书签。 2工艺规程设计 .................... 错误!未定义书签。 2.1、确定轴承座毛坯的制造形式..... 错误!未定义书签。 2.2选择精基准 .................... 错误!未定义书签。 2.3选择粗基准 .................... 错误!未定义书签。 2.4选择加工方法 .................. 错误!未定义书签。 2.5拟定机械加工工艺路线........... 错误!未定义书签。 3. 加工余量及工序尺寸的确定....... 错误!未定义书签。 4.毛坯尺寸的确定及毛坯图.......... 错误!未定义书签。
如图所示的轴系，已知轴承型号为30312，其基本额定动载荷C r=170000N，e=；F r1=11900N，F r2=1020N，F ae=1000N，方向如图所示；轴的转速n=980r/min；轴承径向载荷系数和轴向载荷系数为：当F a/ F r e时，X=1，Y=0；当F a/ F r e 时，X=，Y=；派生轴向力F d=F r/(2Y)，Y为F a/F r e时的Y值。载荷系数f p=，温度系数f t=1。试求轴承的寿命。 F r1F r2 F ae 12
解：（1）画派生轴向力方向 F r1 F r2 1 2 F ae F d1 F d2 （2）计算派生轴向力F d F d1=F r1/（2Y ）=11900/（2×）=3500N F d2=F r2/（2Y ）=1020/（2×）=300N （3）计算轴向力F a F ae + F d1=1000+3500=4500N>300N=F d2 轴承2被“压紧”，轴承1被“放松” F a1=3500N ，F a2=F ae + F d1=4500N （4）计算载荷系数 F a1/ F r1＝3500/11900＝<= e ，所以取X 1＝1，Y 1＝0 F a2/ F r2＝4500/1020＝>=e ，所以取X 2＝，Y 2＝ （5）计算当量动载荷P P 1＝f p (X 1F r1+Y 1F a1)=×(1×11900+0×=14280N P 2＝f p (X 2F r2+Y 2F a2)=××1020＋×4500)＝ P =max{P 1，P 2}=14280N （6）计算轴承寿命L h 65518h 1428017000019806010601066h ≈?? ? ?????=??? ??= ε εP C f n L t 2、某轴两端各用一个30208轴承支承，受力情况如图。F r1=1200N ，F r2=400N ，F A =400N ，载荷系数f P =，已知轴承基本额定动负荷C r =34KN ，内部轴向力F S =F r /2Y 。试分别求出两个轴承的当量动载荷。（14分）
轴承座铸造工艺设计 一、工艺分 1、审阅零件图 仔细阅读零件图，熟悉零件图，而且提供的零件图必须清晰无误，有完整的尺寸图样。注意零件图的结构是否符合铸造工艺性，有两个方面：（1）审查零件要求（2）在既定的零件结构条件下，考虑铸造过程中可能出现的主要缺陷。零件名称：轴承座 零件材料：HT150 生产批量：大批量生产 2、零件技术要求 铸件重要的工作表面，在铸造是不允许有气孔、砂眼、渣孔等缺陷。 3.材料的合理性 铸件所选材料是否合理，一般可以结合零件的使用要求、车间设备情况、技术状况等等。用铸造合金（如铸钢，灰铸铁，球墨铸铁）的牌号、性能、工艺特点、价格和应用等进行综合分析、判断所选的合金是否合格。 4.审查铸件结构工艺性 铸件壁厚不小于最小壁厚5-6又在临界壁厚20-25一下二、工艺方案的确定
铸造方法包括：造型方法、造芯方法、铸造方法及铸型种类的选择 （1）造型方法、造芯方法的选择 根据手工制造和机器造型的特点，选择手工造型 （2）铸造方法的选择 根据零件的参数，对照表格中的项目比较，选自砂型铸造。（3）铸型种类的选择 根据铸型的特点和应用情况选用自硬砂。 2、浇注位置的确定 根据浇注位置选择的4条主要规则，选择铸件最大界面，即底面处。 3、分型面的选择 本铸件采用两厢造型，根据分型面的选择原则，分型面取最大截面，即底面。 三、工艺参数查询 1、加工雨量的确定 根据造型方法、材料类型进行查询。查的加工余量等级11~13，取加工余量等级为12. 根据零件基本尺寸、加工余量等级进行查询。差得铸件尺寸公差数值为10。根据零件尺寸公差、公差等级进行查询。差得机械加工余量为5.5.
机械制造工艺 课程设计 设计题目：轴承座的制造工艺规程设计 班级： 学号： 姓名： 指导教师： 日期：2014-4-14至2014-4-27
目录 机械制造工艺学课程设计任务书................................................................................ I 零件图.......................................................................................................................... I II 设计要求...................................................................................................................... I II 课程设计说明书 1.零件的分析................................................................................................................... 1.1轴承座的作用.............................................................................................. - 1 - 1.2零件的工艺分析.......................................................................................... - 1 - 2.零件的生产类型.................................................................................................... - 1 - 2.1生产纲领...................................................................................................... - 1 - 2.2生产类型及工艺特征... (2) 3.工艺规程的设计 (3) 3.1确定毛坯的制造形式 (3) 3.2工艺规程设计 (4) 4.绘制产品毛坯图 (5) 5.选择定位基准 (5) 6.选择加工方法 (5) 7.确定切削用量和基本工时 (7) 8.设计总结 (11) 参考文献 (13) 机械加工工艺卡片 (14)
