基础、墙体构造设计任务书

建筑构造教案(墙体部分)本节主要介绍墙体的类型和设计要求。

根据位置和方向，墙体可以分为内墙、外墙、横墙和纵墙。

根据结构受力情况和所用材料的不同，墙体可以分为承重墙和非承重墙，砖墙、石墙、土墙和砼墙等。

此外，墙体还可以分为实体墙、板筑墙和装配式板材墙。

墙体的设计要求主要包括强度和稳定性、保温隔热性能、防火防潮防水和隔声要求。

墙体的强度与所用材料有关，稳定性与墙的长度、高度、厚度以及纵、横向墙体间的距离有关。

墙体的保温和隔热可以通过增加墙体厚度、增设墙垛、壁柱、圈梁等方式来实现。

墙体还需要满足防火、防潮、防水等要求，并具备隔声功能，可以通过隔空气传声和撞击声的措施来实现。

密缝：在砌筑墙体时，要求砂浆饱满，砖缝密实，并通过墙面抹灰来解决缝隙问题。

墙体厚度：不同厚度的墙体具有不同的隔声能力，例如240mm的墙体可隔绝49dB的噪声。

取消粘土砖为主的墙体材料：采用混凝土墙和机械化施工的板材墙，以降低劳动强度并提高施工效率。

防火、防水防潮、建筑工业化都是建筑设计中需要考虑的要求。

砖墙的材料是砖和砂浆，其中砖可分为粘土砖、炉渣砖和灰砂砖，形状有实心砖、空心砖和多孔砖。

砂浆可分为水泥砂浆、石灰砂浆和混合砂浆，其强度等级分为七个级别。

实体砖墙的尺度为240×115×53mm，砖的长、宽、厚之比为4：2：1，1平方米砖墙体所用砖的数量为128块。

砖墙的叠砌方式应遵循内外搭接、上下错缝的原则，并便于砌筑和少砍砖。

常见的叠砌方式有全顺式、一顺一丁式和每皮一顺一丁式。

钢筋砖圈梁通常用于非抗震地区，它结合了钢筋砖过梁的设计，使其沿外墙兜圈而成。

在寒冷地区，由于钢筋砼导热较大，为避免“热桥现象”，局部应做保温处理。

圈梁的高度一般不小于120mm，常见的高度为180mm、240mm、300mm。

当遇到门窗洞口使圈梁不能闭合时，应在洞口上部设置一道不小于圈梁截面的附加圈梁。

附加圈梁与圈梁的搭接长度应不小于2h，亦不小于1000mm。

结构设计任务书钢筋砼现浇梁板结构钢筋砼排架结构单层厂房河北工程大学土木工程学院建筑工程系王晓虹2012年8月（一）单向板肋梁楼盖设计一、设计资料：1、某多层工业用仓库，标准层楼盖平面总尺寸（轴线尺寸）如图所示，B、L取值见数据表。

外围以370mm 砖墙承重，不设内墙。

由于空间较大，内部需设钢筋混凝土柱，柱截面尺寸可假定为500×500mm。

楼梯间在此范围之外，不予考虑。

（取值见数据表）。

2、楼面活荷载标准值为qk3、建筑作法：楼面面层为20mm厚水泥砂浆抹面（20kN/m3)。

梁板的天花抹灰为15mm厚混合砂浆（17kN/m3)4、材料选用：混凝土：采用C30级。

=360N/mm2）；钢筋：梁中受力纵筋采用HRB400级钢筋（fy梁箍筋和板中钢筋可采用HPB300级钢筋（f=270N/mm2），也可采用HRB335级。

y二、设计要求：1、选定合宜的单向板肋形楼盖结构方案（确定柱网、梁格、梁截面尺寸及板厚）。

2、进行板、次梁和主梁的内力及配筋计算，并写出完整的设计计算说明书。

板和次梁可采用塑性法计算内力，主梁应采用弹性法计算。

计算书中应有主梁弯矩包络图和抵抗弯矩图（也称作“材料图”、“抗弯承载力图”）。

3、绘制结构施工图一张（建议采用A2或A2加长）。

内容包括梁板结构布置，板、次梁和主梁的配筋图及钢筋表等。

要求板配筋采用弯起式。

钢筋表中列出板和次梁的钢筋，主梁钢筋画出抽筋图。

4、施工图绘制应符合《建筑结构制图标准》中关于线型、字体、图例等各项规定。

其他要求详见任务书附件。

(二）单层工业厂房设计一、设计项目：某地某厂金工车间（不设天窗）单跨单层厂房，总长60m，总宽（跨度）18m、21m、24m，设两台A5级工作制桥式软钩吊车（单闸），吊车吨位及轨顶标高见数据表。

厂房位于郊区。

二、设计资料：1、自然条件：基本风压：见数据表基本雪压：200N/m2=200kPa地基承载力特征值：fak2、建筑资料：①屋面作法：防水层、找平层、保温层、隔气层累计1.25kN/m2②围护墙：240mm厚实心砖墙，内墙面为石灰砂浆抹面，纸筋灰罩面，外墙为清水砖墙，墙体单位面积总重5.24kN/m2。

某工程施工图设计任务书某工程施工图设计任务书XX项目施工图设计任务书第一部分施工图设计容及部分做法要求1．建筑部分1.1 建筑：1.1.1 本设计须以甲方提供的条件图为总前提进行设计。

1.1.2 本项目共X种户型平面组合（X种户型），建筑平面以业主提供的户型平面图及组合平面图为依据进行设计。

1.1.3 建筑物层数：XF，其中部分户型局部有X层地下室。

1.1.3.1建筑物层高： X米；局部坡屋顶。

地下室层高：X米。

1.1.4 墙体1.1.4.1 填充墙（外墙及分户墙）砌筑材料为厚200的页岩空心砖，局部户隔墙可采用厚120的页岩实心砖或多孔砖，客厅、餐厅、卧室等主要房间应保证不露梁柱。

1.1.4.2墙上所有预留孔洞（如排风孔洞等）均应有平面和竖向定位尺寸，且须分别注明套管采用材料的类型及规格尺寸，梁柱上留洞应标注清楚并在结构图中采取相应措施。

空调按家庭小型中央空调考虑。

1.1.4.3 外墙、及屋面须考虑保温节能要求，外窗考虑隔热保温材料。

1.1.5 楼地面1.1.5.1 各房间楼地面按水泥砂浆找平层考虑。

1.1.5.2 厨房、阳台、卫生间、楼地面找平层完成面标高应低于同层相临楼地面找平层完成面50㎜，露台楼地面找平层（包括保温层）完成面标高应低于同层相临楼地面找平层完成面50㎜，厨房、卫生间防水材料建议选用“涂膜类”。

1.1.5.3雨蓬、露台均应设计防水和地漏，就近接入排水管，防水材料选用涂膜类。

1.1.5.4普通阳台、空中花园利用砼结构自防水，地漏等局部做防渗漏处理，面层为防水砂浆压光面，大面不做防水。

1.1.5.5 底层散水标高低于室外地坪300㎜，散水上为绿化覆土；取消散水沟做法，屋面雨水直接进入雨水井组织排放（若能满足各方面要求，建议设计取消散水）。

1.1.6 外墙及顶棚1.1.6.1外墙装饰为外墙涂料饰面；1.1.6.2 厅、房墙及顶棚为混合砂浆抹平满刮腻子两遍。

1.1.6.3 厨房、卫生间墙为水泥砂浆找平层。

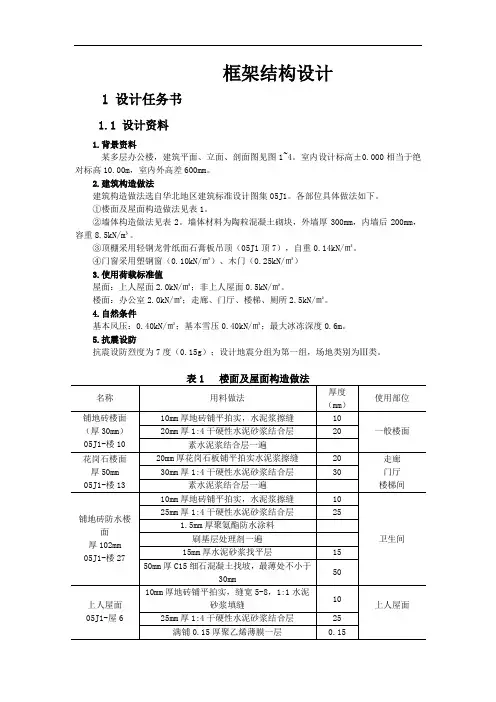

框架结构设计1 设计任务书1.1 设计资料1.背景资料某多层办公楼，建筑平面、立面、剖面图见图1~4。

室内设计标高±0.000相当于绝对标高10.00m，室内外高差600mm。

2.建筑构造做法建筑构造做法选自华北地区建筑标准设计图集05J1。

各部位具体做法如下。

①楼面及屋面构造做法见表1。

②墙体构造做法见表2。

墙体材料为陶粒混凝土砌块，外墙厚300mm，内墙后200mm，容重8.5kN/m³。

③顶棚采用轻钢龙骨纸面石膏板吊顶（05J1顶7），自重0.14kN/㎡。

④门窗采用塑钢窗（0.10kN/㎡）、木门（0.25kN/㎡）3.使用荷载标准值屋面：上人屋面2.0kN/㎡；非上人屋面0.5kN/㎡。

楼面：办公室2.0kN/㎡；走廊、门厅、楼梯、厕所2.5kN/㎡。

4.自然条件基本风压：0.40kN/㎡；基本雪压0.40kN/㎡；最大冰冻深度0.6m。

5.抗震设防抗震设防烈度为7度（0.15g）；设计地震分组为第一组，场地类别为Ⅲ类。

3．使用荷载标准值屋面：上人屋面2.0kN/m2；非上人屋面0.5kN/m2；楼面：办公室2.0kN/m2；走廊、门厅、楼梯、厕所 2.5kN/m2。

4自然条件基本风压：0.40kN/m2；基本雪压：0.40kN/m2；最大冰冻深度0.6m。

5．抗震设防抗震设防烈度为7度（0.15g）；设计地震分组为第一组，场地类别为Ⅲ类。

6．地质勘探资料场地较为平整，天然地坪为绝对高程9.200m。

自上而下，各土层主要特征描述如下，主要物理力学指标见表3。

①层：素填土，以粘土为主，局部含建筑垃圾、有机质较多，平均厚度约1.0m；②层：粉质粘土，场区普遍分布，平均厚度约2.5~3.0m，可塑，分布较均匀；③层：粉土，场区普遍分布，平均厚度约4~4.5m，可塑，分布较均匀；④层：粉质粘土，厚度大于5m，可塑，场地内分布均匀。

地下水最高水位为室外地坪下3.00m，地下水对混凝土及混凝土中的钢筋无侵蚀性。
