TK-AUDIO AS-12 产品性能参数表目录十分区寻呼器 AS-1210P (2)前置放大器 AS-1211P (5)双五路十分区器 AS-1213B (7)十分区矩阵器 AS-1213D (8)警报器 AS-1215E (9)定时器 AS-1216T (10)市话接口 AS-1218I (11)邻层报警器 AS-1219A (12)强插电源 AS-1220S (13)音频矩阵 AS-1248S (16)十分区寻呼器 AS-1210P性能特点(1)10分区寻呼报警功能(2)音频信号采用优质平衡传输连接技术(3)音频信号、控制信号采用双绞线同缆实时传输连接技术(4)采用专业级钟声提示音音效电路技术(5)具有四级优先权设计，分别为：本机MIC 1、钟声提示音为最高优先级，紧急音频信号（EMC）为第二级，寻呼麦克风1（MIC1）为第三级，寻呼麦克风2、3、4 （RMIC 2、3、4）和线路（AUX）为第四级(6)采用地址拨码，同时最多8台分区寻呼器相连接(7)15针电脑激活接口，低电平报警激活设备型号AS-1210P报警信号输入口EMC : 10K ohms(Ω) 330mV,不平衡线路输入口LINE :10K ohms(Ω) 330mV,不平衡话筒输入口MIC : 600 ohms(Ω) 5mV,不平衡寻呼话筒输入口四组RMIC1、RMIC2、RMIC3、RMIC4 10k ohms(Ω) 10V,平衡线路输出四组RMIC1、RMIC2、RMIC3、RMIC4 10k ohms(Ω) 10V,平衡非线性失真THD < 0.01% at 1k Hz信号噪声比S/N >70 dB可控制分区数十分区 "CH1~CH10"分区输出控制可手动选择或由警报信号激活任意分区警报激活输入口(0V) 短路信号 15针"ALARM IN (CH1~CH10) 一组警报激活输出口(0V) 短路信号 15针"ALARM OUT (CH1~CH10) 一组警报激活输出口(0V) 短路信号 "ALARM OUT" 二路默音抑制能力本机MIC、钟声提示音为最高优先级。
目录吸顶天花扬声器 (3)吸顶天花喇叭TKC-701N (3)吸顶天花喇叭TKC-703A (4)吸顶天花喇叭TKC-705/5 (4)吸顶天花喇叭TKC-705F/5 防潮 (5)吸顶天花喇叭TKC-705/6 (6)吸顶天花喇叭TKC-706 (6)吸顶天花喇叭TKC-718 (7)吸顶天花喇叭TKC-719H (7)防火吸顶天花喇叭TKC-719A (8)吸顶天花喇叭TKC-715 (9)吸顶天花喇叭TKC-720 同轴 (9)吸顶天花喇叭TKC-729/6 (10)吸顶天花喇叭TKC-P06C (11)吸顶天花喇叭TKC-P06A (11)吸顶天花喇叭TKC-P10A (12)吸顶天花喇叭TKC-P06B (13)吸顶天花喇叭TKC-P20A (14)室内、室外音柱扬声器 (16)室内音柱TKZ -602，TKZ -603, TKZ -604 (16)室内音柱TKZ-611\TKZ-612\TKZ-613\TKZ-614 (17)室内音柱CS-10\CS-20\CS-30\CS-40 (18)室外音柱TKZ-810\TKZ-820\TKZ- 830\TKZ-840\TKZ-850\TKZ-860\TKZ-960 (19)室外音柱TKZ-510H\TKZ-520H\TKZ- 530H\TKZ-540H (20)室外音柱CS-10W\CS-20W\CS-30W\CS-40W (21)壁挂扬声器 (22)壁挂音箱TKW-108H (22)壁挂音箱TKW-105B/W/4 (23)壁挂音箱TKW-105B/W/5 (23)壁挂音箱TKW-105B/W/6 (24)壁挂音箱TKW-03(防潮防雾迷你) (25)壁挂音箱TKW-103 (26)壁挂音箱TKW-109 (27)壁挂音箱TKW-206B/W/4 (27)壁挂音箱TKW-206B/W/5 (28)壁挂音箱TKW-206B/W/6 (29)壁挂音箱TKW-206B/W/8 (30)壁挂音箱TKW-P06C (30)壁挂音箱TKW-P06B (31)壁挂音箱TKW-P06A (32)壁挂音箱TKW-P20A (33)壁挂音箱TKW-P40A (34)壁挂音箱TKW-P40B (36)草地园林仿石音箱 (37)草地仿石音箱TKS-501（同轴） (37)草地仿石音箱TKS-610（同轴） (37)草地仿石音箱TKS-620（同轴） (38)草地仿石音箱TKS-801（卧式） (39)草地仿石音箱TKS-802（花盘式） (39)草地蘑菇音箱TKG-650 (40)草地蘑菇音箱TKG-620(卡通蘑菇型) (41)草地树桩音箱TKG-660 (41)草地挖坑掩埋音箱TKG-208A/B (42)草地立柱音箱TKG-21A/28A (43)草地仿石别墅音箱TKS-303/305 (44)全天候定向号角 (44)全天候定向号角TKH-67Q (44)全天候定向号角TKH-68Q (45)全天候定向号角TKH-69Q (46)全天候定向号角TKH-D207(双向) (47)全天候定向号角TKH-D209(单向) (47)指向性扬声器TKB-P12A (48)指向性扬声器TKU-P10A (49)指向性扬声器TKU-P30A (51)指向性扬声器TKH-P10A (52)吊装喇叭（豪华款） (54)吊装喇叭(豪华款)TKP-710B/W (54)吊装喇叭(豪华款)TKP-708S/6 (55)吊装喇叭(豪华款)TKP-709S (55)吸顶天花扬声器吸顶天花喇叭TKC-701N吸顶天花喇叭TKC-703A吸顶天花喇叭TKC-705/5吸顶天花喇叭TKC-705F/5 防潮吸顶天花喇叭TKC-706吸顶天花喇叭TKC-719H防火吸顶天花喇叭TKC-719A吸顶天花喇叭TKC-715吸顶天花喇叭TKC-720 同轴吸顶天花喇叭TKC-729/6吸顶天花喇叭TKC-P06C 吸顶天花喇叭TKC-P06A吸顶天花喇叭TKC-P10A吸顶天花喇叭TKC-P06B吸顶天花喇叭TKC-P20A室内、室外音柱扬声器室内音柱TKZ -602，TKZ -603, TKZ -604◆室内豪华型音型这款音箱适合播放音乐及语音，具有卓越的频率响应和高效率性能。

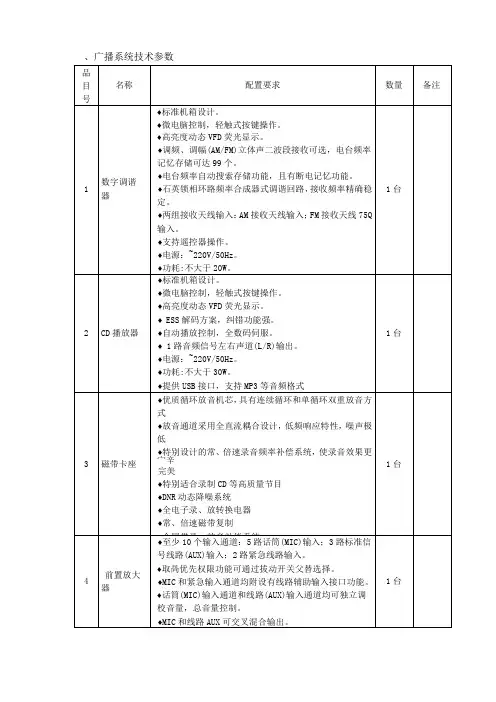

广播系统技术参数广播系统是通过无线电波传播音频信号的一种系统，它在传媒行业、娱乐行业和公共事务通信中扮演了重要的角色。
下面将介绍广播系统的技术参数和相关知识。
1.频率范围：广播系统的频率范围通常涵盖中波、调频和短波等不同频段。
中波频率范围为535千赫兹至1605千赫兹，调频频率范围为88兆赫兹至108兆赫兹，短波频率范围为1.6兆赫兹至30兆赫兹。
2.发射功率：广播系统的发射功率对于覆盖范围和传输质量有很大影响。
一般来说，中波广播系统的发射功率可达数十千瓦至数百千瓦，调频广播系统的发射功率一般在几千瓦至数十千瓦之间。
3.调制方式：广播系统通常采用调幅（AM）和调频（FM）两种调制方式。
调幅是通过改变信号的振幅来传输信息，适用于中波广播。
调频是通过改变信号的频率来传输信息，适用于调频广播。
调幅广播系统的音质相对较差，但传输距离更远，调频广播系统的音质较好，传输距离相对较短。
4.接收机灵敏度：接收机灵敏度是广播系统接收信号的能力。
一般来说，广播系统的接收机灵敏度应达到-100分贝毫瓦（dBm）至-120dBm的范围。
5.信噪比：信噪比是指接收到的信号与背景噪声之比。
广播系统的信噪比越高，接收到的音频信号越清晰。
一般来说，广播系统的信噪比应达到50分贝至60分贝。
6.频率响应：频率响应是指广播系统在不同频段上对信号的传输响应程度。
广播系统的频率响应应尽可能平坦，即在不同频段上能够传输相同强度的信号。
7.调制度：调制度是指广播系统中传输信号的承载率。
广播系统的调制度越高，能够传输更多的信息。
一般来说，广播系统的调制度应达到80%至100%。
8.调制深度：调制深度是指广播系统中信号的幅度变化范围。
调制深度越大，信号的动态范围越广，音质也相应提高。
一般来说，调幅广播系统的调制深度应达到80%至100%。
9.输入阻抗：输入阻抗是指广播系统接收信号时对外电路的抵抗程度。
输入阻抗应与广播系统的输出阻抗能够匹配，以实现最佳的信号传输。
商务部分要求：（一）服务要求：1、售后服务：供应商提供2小时内响应服务，如设备出现重大故障，要及时更换并提供备件，最短的时间保证系统稳定运行。
一周内修不好的设备或修理二次以上仍然不能正常使用的须免费更换。
质保期满后，维修仅收取成本费。
（二）交货要求：1、交货地点：供应商负责将货物运到采购人指定地点，由供应商负责办理运输和装卸等，费用由供应商承担。
（三）验收要求：（1）供应商交付的货物应当完全符合采购文件和合同所规定的货物、数量和规格要求。
供应商提供的货物不符合采购文件和合同规定的，采购人有权拒收货物，由此引起的风险，由供应商承担。
（2）货物验收包括：型号、规格、数量、外观质量、及货物包装是否完好等方面。
（3）供应商应将所提供货物的装箱清单、用户手册、原厂保修卡、随机资料及配件、随机工具等交付给采购人；供应商不能完整交付货物及本款规定的单证和工具的，视为未按合同约定交货，应负责补齐，因此导致逾期交付的，由供应商承担相关的违约责任。
（4）货物和系统调试验收的标准：按行业通行标准、出厂标准和投标文件的承诺（该承诺不低于国家相关标准）。
交货期：自合同签订后20个工作日内通过验收、交付使用。
供应商提供项目整套施工图纸资料、验收文档资料、培训相关材料，以备后期维保和服务使用。
质保期：整体质保期不少于3年。
付款方式：项目验收合格后支付合同总价的90%；余款合同总价的10%，正常使用满三年后一次性付清。
本章所有要求供应商必须在响应文件中进行逐项应答，其中打“★”内容及商务部分要求为实质性要求，不允许负偏离，否则作为无效文件。
招标文件中要求的产品品牌或型号，是采购人根据项目所要实现的功能及考量后推荐的品牌或型号，投标人可以采用其他品牌的产品进行报价。
但是，所有功能必须能满足采购要求以及项目整体性能的实现。
如有疑问请与采购人联系。
TK-AUDIO AS-52 2.0产品性能参数表目录AS-5200 网络音频控制主机 (2)AS-5203P 网络麦克风 (5)AS-5215T 网络终端功率放大器 (7)AS-5215P 单通道机柜式网络终端 (9)AS-5230P 双通道机柜式网络终端 (13)AS-522120IP 双通道网络功率放大器 (14)AS-521240IP 单通道网络功率放大器 (17)AS-5200 网络音频控制主机网络服务器功能描述:中央控制主机作为主控制设备，用户不但可以通过此设备对各个分控制室和各个广播点的终端进行完善的公共广播操作，包括定时，寻呼，检测，消防联动，分区和背景音乐播放等，同时也可以作为整个系统的服务器，存储广播文件以及定时节目，可以由各个终端通过读取的方式在本地播放所需要的音源。
AS-5200网络音频控制主机及AS-EC5200网络音频控制主机软件功能：AS-EC5200网络音频控制主机软件包包含服务器软件及客户端软件（可扩展）·具有传统广播系统所有的功能如：播放背景音乐、定时播放、自由点播、实时采播、播报通知和转播电台节目等。
·系统基于以太网网络充分有效的利用网络资源，只要有以太网接口的地方就可以接音频终端设备，真正实现广播和计算机网络的多网合一。
·自由点播通过遥控器控制分布在不同区域的网络终端完成音频服务器中资料库的任意点播。
·实时采播将外部音频信号（如：笔记本音频信号、磁带机、DVD等）接入客户端软件实时录制成标准的128Kbps MP3。
·定时广播网络终端可播放客户端软件定制的个性化定时播放任务。
·多路分区播音系统可设定任意多个组播任务，或对任意指定的区域进行广播；网络服务器软件可远程控制每台网络终端的播放内容（设定播放分区）和音量等。
·网上讲话通过网络上的任意一台计算机，接上话筒，即能实现广播讲话，可指定全体广播或局部广播，支持通过Internet远程广播。
·本地音频扩音网络终端提供音频输入功能。
· 可转换MP3格式和录制音频文件（128 kbps）。
· 可监控系统状态，自动诊断及软件升级。
· 可实现跨网段功能。
· 支持无线遥控播放任务。
· 支持IP消防报警及临层报警功能。
· 具有数据备份功能。
· 麦克风优先级，播放器优先级均可设置。
AS-5200网络音频控制主机参数操作系统正版Windows 7 中文家庭版面板USB接口USB 2.0 2个音频输入line in 3个，MIC输入3个音频信号信噪比≥70dB失真度≤0.5%硬盘希捷st500DM002-1BD142(500G,7200转/分) CPU Pentium G2010 @2.8GHz 双核主板技嘉H61M-S2P内存金士顿DDR3 2GB,1333MHz显卡英特尔HD Graphics(807MB /技嘉)光驱索尼DVD-ROM DDU1681S DVD光驱网卡瑞昱RIL8168E PCI-E Gigabit Ethernet NIC声卡骅讯CMI8738/C3DX PCI Audio Device 独立声卡创新SB 5.1VX独立声卡德国坦克TerraTec Aureon 5.1面板类型触摸屏SI TFT-LCD对角线12.1 inches显示色彩16.7M分辨率1024x768亮度500对比度600可视角度80/80/60/80 (L/R/U/D)外形尺寸280.0(W)x210.0(H)x12.0(D)有效显示区域245.76(H)x184.32(V)显示模式4:3 VGA点距0.240mmx0.240mm长宽比4：3显示屏信号接口LVDS背光类型LED响应时间6（Rise) ms、19（Fall)ms 工作温度-30 To 80 ℃存储温度-30 To 80 ℃接口10/100M/1000M 1个电源AC（220V - 50Hz）功耗小于300W尺寸cm(W*H*D)26.7*28.3*38.5AS-5203P 网络麦克风配备了外部线路输入端口、一路立体声线路输出端口等端口功能描述:1. 具有3.5英寸TFT真彩液晶屏及控制键包括数字键，功能键，可对呼叫任意终端；2. 可实现双向对讲功能；3. 采用高速工业级双核（ARM+DSP）芯片，启动时间≤1秒；4.内置监听扬声器，可对终端进行监听；5. 音频线路输出，接驳外部功放实现声音播放；6. 支持一路本地音源输入；7. 有以太网口地方即可接入；8. 支持UDP, TCP/IP和IGMP 协议。
规格参数:型号AS-5203P电源电压DC 12 V 功耗≤ 5 W功能部件接口电源输入口话筒输入口1路音频输入口1路音频输出口1路网络输口支持的网络通讯协议TCP/IP、UDP、ARP、ICMP、IGMP协议网络芯片速率10 / 100 Mbps音频编码MP3 / PCM / ADPCM音频采样22.050 kHz～44.1 kHz，16 bit传输位率128 kbps信噪比> 75 dB总谐波失真≤ 0.5%网络延时≤ 50 ms频响20 Hz - 16 kHz显示屏TFT 3.5’LCD 320 x 240外形尺寸(长×宽×高)260 x 120 x 50 mm包装尺寸(长×宽×高)456 x 276 x 130 mm净重 1 kg毛重 2 kgAS-5215T 网络终端功率放大器采用音频信号以数据包形式在局域网和广域网上进行传送功能描述:1. 可接入到所有以太网区域，支持跨网段功能。
2. 采用ARM高速处理器，采用44.1khz 16bit，128kbps速率压缩的数字音频流实时重现高品质的音色。
3. 内置20W的定阻输出D类数字功放，散热少，效率高。
4. 可点播主服务器中的授权节目，在进行语言教学时，不必使用其他设备。
5. 配置3.5寸TFT真彩显示屏，实现人性化的交互界面。
6. 专用红外遥控器，可轻松控制节目的播放进度和音量大小。
7. 可播放来自主机的广播节目，包括寻呼和警报自动强插。
8. 可外接话筒和线路输入，使之进行扩音教学和外接音频时，不必使用其他设备。
9. 可现场实况监听，用于教学评估及喇叭故障检测。
10.音频信号具有两级优先：网络音频>本地话筒和本地线路输入。
11.支持UDP, TCP/IP, IGMP协议。
12.具有一路干接点输入及一路干接点输出。
13.可进行软件升级。
14.当网络中断时，可切换至备用广播功放。
规格参数:型号AS-5215T频率响应40 Hz - 20 kHz信噪比(A计权)> 76 dB谐波失真≤ 0.5 % (at 1kHz, 1/3额定功率)功能输出额定功率 2 x 10 W功放匹配阻抗4Ω或8 Ω（推荐）网络延时≤ 50 ms输入灵敏度0.775V整机最大功耗≤ 30 W端口类型及数量RJ45网络端口：2个；电源插口（DC 12V）：1个；功放接口：1个；干接点输出端口：1个；干接点输入端口：1个；线路输入端口：1个；扬声器线路输出端口：2个；话筒输入端口：1个；USB座端口：1个；外形尺寸(长×宽×高)230 x 160 x 44 mm重量≤ 1.5 kgAS-5215P 单通道机柜式网络终端单通道机柜式网络终端（带遥控器）功能描述:1.可接入到所有以太网区域，支持跨网段功能。
2.采用ARM高速处理器，结合MP3实时硬件解码芯片，采用44.1khz 16bit，128kbps速率压缩的数字音频流实时重现高品质的音色。
3.内置2X10W的定阻输出D类数字功放，散热少，效率高。
4.可点播主服务器中的授权节目，在进行语音教学时，不必使用其他设备。
5.配置3.5寸TFT真彩显示屏，实现人性化的交互界面。
6.专用红外遥控器，可轻松控制节目的播放进度和音量大小。
7.可播放来自主机的广播节目，包括寻呼和警报自动强插。
8.可外接话筒和线路输入，使之进行扩音教学和外接音频时，不必使用其他设备。
9.可现场实况监听，用于教学评估及喇叭故障检测。
10.音频信号具有两级优先：网络音频>本地话筒和本地线路输入规格参数：参数数值线路输出频率响应20 Hz - 20 kHz 内置功放频率响应40 Hz - 12.5 kHz 内置功放信噪比（A计权）≥ 76 dB内置功放谐波失真≤ 10 %内置功放输出额定功率 2 x 10 W内置功放匹配阻抗 4 Ω最大功耗≤ 50 W线路输入775 mV线路输出775 mV麦克风灵敏度 5 mV端口类型及数量RJ45网络端口：2个；功放接口：1个；干接点输出端口：1个；干接点输入端口：1个；线路输入端口：1个；线路输出端口：2个；扬声器线路输出端口：2个；话筒输入端口：1个；音控器强切输出口：1个(500W)；RS-485接口：1个；外形尺寸(长X宽X高)350 x 483 x 89 mm 重量≤ 5 kgAS-521240IP 1X240W单通道网络功率放大器功能描述:•可接入到所有以太网区域，支持跨网段功能。
•采用ARM高速处理器，结合MP3实时硬件解码芯片，采用44.1khz 16bit，128kbps 速率压缩的数字音频流，实时重现高品质的音色。
• 1X240W定压输出D类数字功放，散热少，效率高。
•可点播主服务器中的授权节目，在进行语音教学时，不必使用其他设备。
•配置3.5寸TFT真彩显示屏，实现人性化的交互。
•专用红外遥控器，可轻松控制节目的播放进度和音量大小。
•可播放来自主机的广播节目，包括寻呼和警报自动强插。
可外接话筒和线路输入，在进行扩音教学和外接音频时，不必使用其他设备。
•可现场实况监听，用于教学评估及喇叭故障检测。
•音频信号具有两级优先：网络音频>本地话筒和本地线路输入。
规格参数：参数数值电源供电电压~220-240V 50/60Hz功放频率响应70～18KHz （+1dB ~ -3dB）输入灵敏度770mVRMS输入阻抗20K ohm功放信噪比（A计权）≥85db功放谐波失真≤1%功放输出额定功率240W扬声器输出100V最大功耗≤300W端口类型及数量RJ45网络端口：1个；扬声器线路输出端口：1个；备用功放输入接口：1个干接点输出端口：1个；干接点输入端口：1个；线路输入端口：1个；线路输出端口：1个；话筒输入端口：1个；SD卡接口：1个旋钮1麦克风调节，1线路输入调节，1输出音量调节指示灯1电源灯，2信号灯，2削峰灯，2保护灯通道数1工作温度95%的湿度下为0～+40℃（无冷凝）存储温度-10℃～+55℃外形尺寸(长X宽X高) 370X484X88包装尺寸(长X宽X高) 542x472x207净重12.80Kg毛重14.46KgAS-5230P 双通道机柜式网络终端双通道机柜式网络终端（带遥控器）功能描述:1.可接入到所有以太网区域，支持跨网段功能。
