数值模拟法的缺点是计算量大，计算时间长，且需要较高的数学建模 和数值计算能力。
解析法
01 02 03 04
解析法是通过数学解析的方法来求解机械系统动力学问题的方法。
解析法需要建立系统的数学模型，利用数学解析的方法求解模型的微 分方程或差分方程，以获得系统的解析解。
解析法的优点是能够获得系统的精确解，具有较高的理论价值。
实验研究法的优点是能够直接获取系统的实际动 力学行为，具有较高的真实性和可靠性。
数值模拟法
01
数值模拟法是通过计算机数值计算来模拟机械系统的动态行为的方法 。
02
数值模拟法需要建立系统的数学模型，利用数值计算方法求解模型的 微分方程或差分方程，以获得系统的动态响应。
03
数值模拟法的优点是能够模拟复杂系统的动态行为，具有较高的灵活 性和可重复性。
动能定理
总结词
描述物体动能变化的定理
详细描述
动能定理指出，一个物体动能的改变等于作用力对物体所做的功。这个定理是能 量守恒定律在动力学中的表现，是分析机械系统运动状态的重要工具。
势能定理
总结词
描述物体势能变化的定理
详细描述
势能定理指出，一个物体势能的改变等于作用力对物体所做的负功。这个定理可以帮助我们分析机械系统的运动 状态，特别是当物体受到重力的作用时。
CHAPTER 04
机械系统动力学的研究方法
实验研究法
实验研究法需要设计和搭建实验装置，对系统 施加激励并采集响应数据，通过分析数据来揭
示系统的动态特性。
实验研究法的缺点是实验成本较高，实验条件难以控 制，且实验结果可能受到实验误差和环境因素的影响
。
实验研究法是通过实验测试和观察机械系统的 动态行为，以获取系统的动力学特性和性能参 数的方法。

《机械原理》课程学习指南说明：为配合学生《机械原理》课程的学习，根据机电工程学院本科《机械原理》课程教学大纲的要求，对本课程基本情况、性质、任务、教材和多媒体课件的处理、学习参考书、考核要求及各章节重点、难点等均在本学习指南中做出了较详细的说明。

同时针对各章的不同要求，配备了一定数量的自测练习题，学生通过自测检查可以发现自身学习中存在的问题，有的放矢地进行学习。

一、课程基本情况、性质、研究对象和任务总学时：56学时，课堂教学：50学时，实验教学：6学时。

先修课：大学物理、高等数学、机械制图、理论力学、材料力学、计算机应用基础等。

《机械原理》是高等工业院校机械类专业普遍开设的一门重要技术基础课，在整个教学计划中，以主干课程的角色，起着承上启下的作用，具有十分重要的地位。

本课程主要研究机械系统的运动学和动力学分析及机械系统方案设计基本理论，包括各种机构的结构分析、运动分析和受力分析问题，常用机构的设计问题，机器动力学问题和机械运动系统设计的问题。

它的主要任务是：1)通过本课程的学习，使学生掌握机构学和机器动力学的基本理论、基本知识和基本技能。

2)通过本课程的学习，使学生学会常用机构的分析和综合方法，培养学生的创新精神和机械系统运动方案创新设计的能力。

二、教材及多媒体课件说明1．教材：本课程教材选用由刘会英、杨志强、张明勤编著，机械工业出版社出版的新世纪高校机电工程规划教材《机械原理》。

本教材内容精炼、结构合理、理论性强，是“十一五”国家级规划教材。

由于计划学时有限，不可能在课堂上对教材所有内容一一进行详细讲解。

因此，学生应该抓住每章节的重点、难点，搞清分析问题、解决问题的基本思路，并注意寻找同类问题间的内存规律。

真正做到举一反三，将问题由“繁”变“易”，将课本由“厚”读“薄”。

2．多媒体课件：机械原理多媒体教学课件是本校机械基础学科组集体创作的，它综合了图、文、声、像、二维图形、三维动画等多种媒体手段，经科学、合理的重组、整合、加工，构筑了一种虚拟实际场景的教学氛围。

n
2
，可求解等效转动惯量：
n v i 2 si2 J J （ ) m ( ) e si i i i 1 1
HIGH EDUCATION PRESS

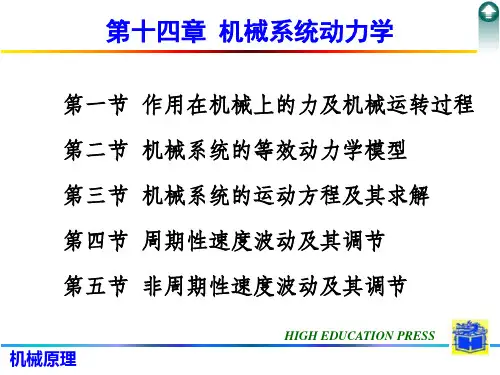

第十四章 机械系统动力学
1.作定轴转动的等效构件的等效参量的计算
等效力矩的计算：
等效构件的瞬时功率：P M e
系统中各类构件的瞬时功率： P P F v cos i 'M i i i'' i si i
0 Md tan 0 n tan Mn
M M n 0 n M d 0 n 0 n ab
HIGH EDUCATION PRESS
第十四章 机械系统动力学
二、机械的运转过程
1.启动阶段 2. 机械的稳定运转阶段
3. 机械的停车阶段
第十四章 机械系统动力学
P P ' P ' ' M F v cos i i i i i i si i
第十四章 机械系统动力学
HIGH EDUCATION PRESS
1.作定轴转动的等效构件的等效参量的计算
整个机械系统的瞬时功率为：
P M F v cos i i i si i
i 1 i 1 n n
HIGH EDUCATION PRESS
3.机械的停车阶段
停车阶段是指机械由稳定运转的工作转数下降到零转
数的过程。
第十四章 机械系统动力学
HIGH EDUCATION PRESS
第二节 机械系统的等效动力学模型
一、等效动力学模型的建立 二、等效构件 三、等效参量的计算 四、实例与分析
第十四章 机械系统动力学
作往复移动的等 效构件的微分方 程

机械原理CAI是根据面向21世纪教学改革的目标要求，在优化课程体系，精选教学内容，重组结构形式的基础上，综合应用图、文、声、二维仿真、三维动画、实景录像等素材与手段研制而成的。

它构筑了一种虚拟实际场景的教学氛围，使学生既能掌握扎实的基础理论知识，又能如亲临其景般接触到生产实际中千变万化的各种机构和科技发展动态，拓宽知识面，培养提高基本素质和创造能力。

山东建筑工程学院《机械原理》98年被评为建设部优秀课程
机械原理CAI
由山东建筑大学机械工程教研室
集体创作研制
主编
张明勤王旭
THEORY OF MECHANISM AND MACHINE
多媒体课件
目录
C A I
1 绪论
2 机构结构分析
3 机构性能分析
4 机构之一——连杆机构
5 机构之二——凸轮机构
6 机构之三——齿轮机构
7 机构之三++——轮系
8 机构之N——其它常用机构
9 机械系统动力学设计
10 机械运动方案及机构创新设计
总复习
C A I
退出目录
主编：张明勤王旭
副主编：邢琳李乃根
参编：王秀叶徐楠
曲振波张瑞军
任秀华韩立芳
主审：陈正文刘会英
欢迎提出宝贵意见：zhangmq@。
