混凝土抗冻剂使用方法I. 简介混凝土抗冻剂是一种添加剂，能够增加混凝土的抗冻性能。
在低温环境下，混凝土容易受到冻融循环的影响，导致混凝土的强度和耐久性下降。
使用抗冻剂可以有效地改善这种情况，提高混凝土的抗冻性能，保证混凝土的质量和使用寿命。
II. 抗冻剂的种类1. 氯化钙型抗冻剂：主要成分是氯化钙，具有良好的抗冻性能，但是会对混凝土钢筋产生腐蚀作用，使用时需要注意。
2. 硝酸盐型抗冻剂：主要成分是硝酸盐，不会对混凝土钢筋产生腐蚀作用，但是会影响混凝土的强度和耐久性。
3. 有机酸型抗冻剂：主要成分是有机酸，不会对混凝土钢筋产生腐蚀作用，但是使用效果较差，需要较高的添加量。
4. 气孔型抗冻剂：通过在混凝土中产生气孔来增加混凝土的抗冻性能，但是会影响混凝土的强度和耐久性。
III. 抗冻剂的使用方法1. 混凝土配合比设计：在设计混凝土配合比时，需要考虑到低温环境下混凝土的抗冻性能，根据现场的情况选择合适的抗冻剂种类和添加量。
2. 抗冻剂的添加量：抗冻剂的添加量一般在混凝土总重量的2%~5%之间，具体添加量需要根据混凝土的配合比和现场环境来确定。
过多的添加量会影响混凝土的强度和耐久性，过少的添加量则无法达到预期的抗冻效果。
3. 抗冻剂的混合方式：抗冻剂需要与混凝土的其他成分充分混合，可以采用干拌、湿拌和混凝土搅拌机混合等方式。
在混合过程中需要注意控制水灰比，以免影响混凝土的强度和耐久性。
4. 混凝土的施工：在混凝土施工过程中需要注意保持混凝土的湿度，避免混凝土在低温环境下过早硬化。
在混凝土浇筑后，需要及时进行养护，以提高混凝土的强度和耐久性。
IV. 抗冻剂的效果评估1. 抗冻剂的效果评估需要进行抗冻性试验，根据试验结果来评估混凝土的抗冻性能。
2. 抗冻性试验的方法：可以采用低温冻融试验、盐水冻融试验、快速冻融试验等方法。
3. 试验结果的评估：通过试验结果来评估混凝土的抗冻性能，如果混凝土的抗冻性能符合要求，则说明抗冻剂的使用效果良好。

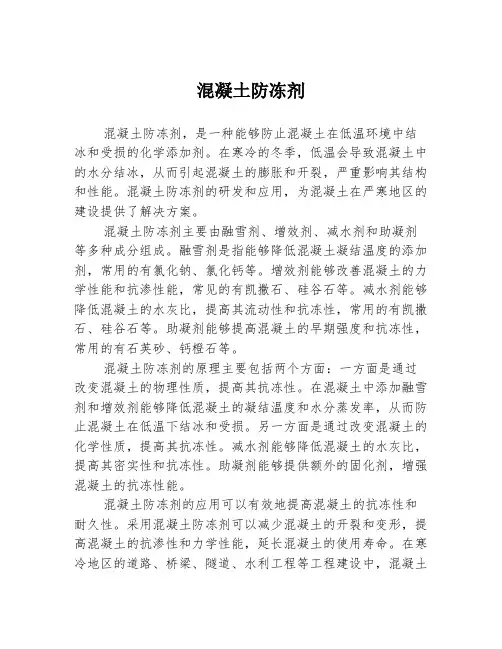

混凝土防冻剂混凝土防冻剂，是一种能够防止混凝土在低温环境中结冰和受损的化学添加剂。
在寒冷的冬季，低温会导致混凝土中的水分结冰，从而引起混凝土的膨胀和开裂，严重影响其结构和性能。
混凝土防冻剂的研发和应用，为混凝土在严寒地区的建设提供了解决方案。
混凝土防冻剂主要由融雪剂、增效剂、减水剂和助凝剂等多种成分组成。
融雪剂是指能够降低混凝土凝结温度的添加剂，常用的有氯化钠、氯化钙等。
增效剂能够改善混凝土的力学性能和抗渗性能，常见的有凯撒石、硅谷石等。
减水剂能够降低混凝土的水灰比，提高其流动性和抗冻性，常用的有凯撒石、硅谷石等。
助凝剂能够提高混凝土的早期强度和抗冻性，常用的有石英砂、钙橙石等。
混凝土防冻剂的原理主要包括两个方面：一方面是通过改变混凝土的物理性质，提高其抗冻性。
在混凝土中添加融雪剂和增效剂能够降低混凝土的凝结温度和水分蒸发率，从而防止混凝土在低温下结冰和受损。
另一方面是通过改变混凝土的化学性质，提高其抗冻性。
减水剂能够降低混凝土的水灰比，提高其密实性和抗冻性。
助凝剂能够提供额外的固化剂，增强混凝土的抗冻性能。
混凝土防冻剂的应用可以有效地提高混凝土的抗冻性和耐久性。
采用混凝土防冻剂可以减少混凝土的开裂和变形，提高混凝土的抗渗性和力学性能，延长混凝土的使用寿命。
在寒冷地区的道路、桥梁、隧道、水利工程等工程建设中，混凝土防冻剂的应用已经成为一项重要的技术手段。
然而，混凝土防冻剂的应用还存在一些问题。
首先，混凝土防冻剂的成本较高，对工程造价造成一定的影响。
其次，混凝土防冻剂的使用量和配比需要严格控制，过量使用会造成资源浪费，不足使用则会影响抗冻效果。
此外，混凝土防冻剂的环境影响也需要引起重视，应选择环境友好的防冻剂进行应用。
综合而言，混凝土防冻剂是一种重要的混凝土添加剂，能够有效地提高混凝土的抗冻性和耐久性。
然而，其应用还需要解决一些问题，如成本和使用效果的平衡，环境友好性等。
未来，随着科学技术的进步，混凝土防冻剂的研发和应用将会更加成熟和普及，为寒冷地区的建设提供更好的保障。

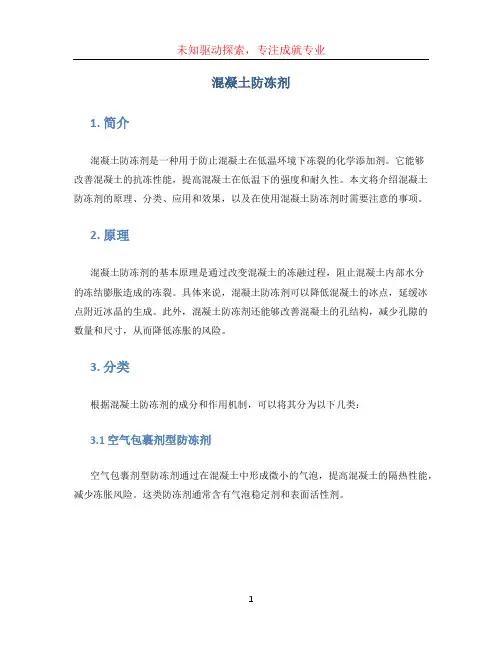

混凝土防冻剂1. 简介混凝土防冻剂是一种用于防止混凝土在低温环境下冻裂的化学添加剂。
它能够改善混凝土的抗冻性能，提高混凝土在低温下的强度和耐久性。
本文将介绍混凝土防冻剂的原理、分类、应用和效果，以及在使用混凝土防冻剂时需要注意的事项。
2. 原理混凝土防冻剂的基本原理是通过改变混凝土的冻融过程，阻止混凝土内部水分的冻结膨胀造成的冻裂。
具体来说，混凝土防冻剂可以降低混凝土的冰点，延缓冰点附近冰晶的生成。
此外，混凝土防冻剂还能够改善混凝土的孔结构，减少孔隙的数量和尺寸，从而降低冻胀的风险。
3. 分类根据混凝土防冻剂的成分和作用机制，可以将其分为以下几类：3.1 空气包裹剂型防冻剂空气包裹剂型防冻剂通过在混凝土中形成微小的气泡，提高混凝土的隔热性能，减少冻胀风险。
这类防冻剂通常含有气泡稳定剂和表面活性剂。
3.2 盐型防冻剂盐型防冻剂通过在混凝土中形成溶解度更低的盐类，降低混凝土的冰点，阻止水分的冻结。
常见的盐型防冻剂包括氯化钠、氯化钙等。
3.3 有机型防冻剂有机型防冻剂是一种基于有机化合物的防冻剂，常见的有机型防冻剂包括甘油、乙二醇等。
这类防冻剂能够通过与水形成氢键，降低混凝土的冰点，防止水分结晶。
3.4 复合型防冻剂复合型防冻剂组合了多种不同类型的成分，以实现更好的防冻效果。
常见的复合型防冻剂包括空气包裹剂和盐型防冻剂的组合，以及有机型防冻剂和盐型防冻剂的组合。
4. 应用和效果混凝土防冻剂广泛应用于冬季施工、寒冷地区建筑和道路等工程中。
使用混凝土防冻剂可以有效减少冻裂的风险，提高混凝土的抗冻性能和耐久性。
具体效果如下：•提高混凝土的强度和韧性，减少冻胀引起的损坏；•降低混凝土的吸水性和透水性，防止冻胀力的产生；•改善混凝土的耐久性，延长使用寿命。
然而，需要注意的是，混凝土防冻剂并不能完全消除冻裂的风险，因此在使用时仍需遵循合理的施工方法和温度控制措施。
5. 使用注意事项在使用混凝土防冻剂时，需要注意以下几点：•混凝土防冻剂的使用量应按照生产厂家提供的建议进行，过量使用会造成混凝土的质量变差；•混凝土防冻剂应与其他混凝土添加剂分开使用，以免产生不良反应；•混凝土防冻剂的存储和运输应符合相关规定，避免阳光暴晒和高温环境。

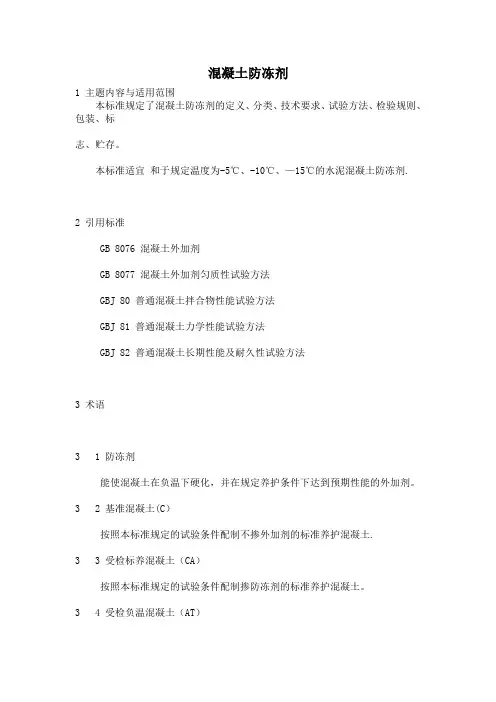

混凝土防冻剂1 主题内容与适用范围本标准规定了混凝土防冻剂的定义、分类、技术要求、试验方法、检验规则、包装、标志、贮存。
本标准适宜和于规定温度为-5℃、-10℃、—15℃的水泥混凝土防冻剂.2 引用标准GB 8076 混凝土外加剂GB 8077 混凝土外加剂匀质性试验方法GBJ 80 普通混凝土拌合物性能试验方法GBJ 81 普通混凝土力学性能试验方法GBJ 82 普通混凝土长期性能及耐久性试验方法3 术语3 1 防冻剂能使混凝土在负温下硬化，并在规定养护条件下达到预期性能的外加剂。
3 2 基准混凝土(C）按照本标准规定的试验条件配制不掺外加剂的标准养护混凝土.3 3 受检标养混凝土（CA）按照本标准规定的试验条件配制掺防冻剂的标准养护混凝土。
3 4 受检负温混凝土（AT）按照本标准规定的试验条件配制掺防冻剂并按规定条件养护的混凝土.3 5 规定温度受检混凝土在负温养护时的温度，该温度允许波动范围为±2℃。
本标准的规定温度为—5℃、-10℃、—15℃。
4 产品分类防冻剂按其成分可分为氯盐类、氯盐阻锈类、无氯盐类.5 技术要求5 1 掺防冻剂混凝土性能掺防冻剂混凝土性能应符合表1的要求。
表1_____________________________________________________________________ ___________试验项目性能指标一等品合格品减水率，％不小于 8 —泌水率比,% 不大于 100 100含气量，％不小于 2 5 20凝结时间差，min 初凝终凝 -120~+120 —150～+150抗压强度规定温度,℃ -5 —10 —15 —5 -10 —15比，% R28 95 90 90 85不小于 R-7+28 95 90 85 90 85 85R—7+28 100 10090d收缩率比，％不大于 120抗渗压力（或高度）比，％不小于100（或不大于100）50次冻融强度损失率比，％不大于 100对钢筋锈蚀作用应说明对钢筋有无锈蚀作用________________________________________________________________________________5 2 匀质性防冻剂匀质性应符合表2的要求。
