xx中压燃气工程天燃气管线碰接方案

2023年天然气管道安装工程碰口作业方案一、项目概述2023年天然气管道安装工程是一项重大的基础设施建设项目，旨在为当地提供稳定的能源供应。

该项目包括天然气管道的铺设、安装和碰口作业等工作。

本方案将重点介绍碰口作业方案，确保碰口作业的安全和顺利进行。

二、作业准备1. 人员组织：根据作业要求，组织合适的工作人员进行碰口作业，包括焊工、操作工、质检人员等。

确保所有人员具备相关的资质证书和经验。

2. 设备准备：准备好碰口作业所需的工具和设备，包括管材切割机、焊接设备、起重设备等。

确保设备的运行状况良好，并定期进行检修和维护。

3. 材料准备：准备好所需的管材和焊接材料，并进行质量检查，确保材料符合安全标准和施工要求。

4. 现场布置：根据施工图纸和安全要求，合理布置碰口作业现场，并设置必要的警示标志和防护设施。

确保施工现场整洁、安全。

三、作业流程1. 管道准备：首先，对待碰口的两段管道进行准备工作，包括清洗管道内部、除去污垢和锈蚀物等。

同时，检查管道的尺寸和质量，确保符合施工要求。

2. 管道安装：将待碰口的两段管道与周围管道进行连接，并进行测量，确保连接部位的尺寸和角度符合要求。

然后，进行预热，并使用适当的焊接材料进行焊接。

焊接完成后，对焊缝进行质量检查，确保焊缝牢固。

3. 碰口检测：对焊接完成的碰口进行检测，包括X射线检测、超声波检测和涡流检测等。

确保碰口的质量符合相关标准和要求。

4. 碰口调整：如发现碰口存在问题，进行碰口调整和修正。

如果问题无法解决，在修复之前，临时封堵该碰口，避免危险。

5. 防腐处理：对焊接完成的碰口进行防腐处理，确保管道的使用寿命和安全性。

选择合适的防腐材料和方法进行处理。

6. 清理现场：作业完成后，对作业现场进行清理，清除废弃材料和设备，并做好安全标识和防护设施的拆除工作，确保施工现场整洁和安全。

四、安全措施1. 安全培训：对参与作业的人员进行安全培训，包括作业规范、安全操作要求和应急处理等方面的内容。

燃气管道带气碰头施工方案随着城市的发展，人们生活水平的提高，燃气行业的发展，我们要实现高质量发展，不仅需要安全稳定的供气保障，更需要让市民满意。

而现在城市里的燃气管道一般都是地下埋在地下，管道埋深比较大，受各种原因的影响都比较大。

有部分区域的燃气管道在埋设时只有一条，如果在这之前进行焊接和敷设会对整体工期造成影响。

因此我们要采取带气碰头的施工方式才能保证不耽误城市建设和人民生活。

本次工程主要涉及两个区域，一个是燃气管道上穿越道路，另外一个是燃气管网。

管道穿越道路工程为：天然气管道穿越G5、G9、绕城高速公路等道路时，需要进行碰头施工。

碰头施工通常采用焊接法解决，用铁锹或者其他器具反复进行操作，焊接完成后就进入碰头点对管线进行敷设（一般采用两次或多次施工）。

碰头点处距离高压线较近、有高压线经过时需采取保护措施。

通过以上方式对管线进行碰头施工后就可以保障广大居民基本生活用气了（目前大多数是天然气管道）。

一、现场勘查本次施工所处区域是一条已建道路，距离我们所需的地面1米左右。

现场环境比较恶劣，四周杂草较多，因此施工前必须做好相应的防护措施。

本次现场有一段正在进行燃气管道碰头处挖开的坑道，长约50米左右，坑内布满了杂草及腐殖土。

由于本次燃气泄漏点距离坑道较近且已挖开过一段时间，因此现场对坑内积水进行了清理。

坑内水位较高且四周杂草丛生且坑壁很薄并且已被雨水冲刷干净。

坑道底部还残留着少量的燃气颗粒、残渣以及少量燃气管道残留物等污染物。

坑道周围有部分未开发区域和未建房屋正在装修之中，所以坑道周围未发现明显异常情况。

坑道长度约1 m左右，坑道底部积存一定数量的渣土和腐殖土等杂质后，坑道上方存在较强可燃气体含量及可燃气体扩散条件，存在较大范围有毒气体浓度泄露风险。

坑道外侧为一小径绿化地带，该绿化地带内种植了大量景观树木及花卉，同时路边有几处绿化带中放置了木质花盆和盆栽等植物，此区域存在较大范围气体泄漏隐患。

同时由于该区域是一个老旧小区且周边居民众多，且用气高峰期为上午十点至下午五点之间。

燃气工程碰口方案引言燃气工程中，碰口方案的设计十分重要。

一个合理的碰口方案能够确保燃气管道的安全运行，同时也能提高施工效率。

本文将介绍燃气工程碰口方案的一般原则和注意事项。

一、碰口方式燃气工程的碰口方式主要有焊接、螺纹连接和法兰连接等。

根据具体情况选择合适的连接方式。

1. 焊接方式焊接是一种常见且可靠的连接方式。

在燃气工程中，常用的焊接方法有手工电弧焊、气焊和埋弧焊等。

焊接接头的质量直接关系到燃气管道的安全性，因此在焊接过程中必须严格按照相关技术规范执行，确保焊接接头的强度和密封性。

2. 螺纹连接方式螺纹连接是一种简单、易操作的连接方式。

适用于小口径和低压的燃气管道。

在螺纹连接过程中需要使用密封胶带或者润滑剂，确保连接紧密且不漏气。

3. 法兰连接方式法兰连接是一种常用的连接方式，适用于大口径和高压的燃气管道。

法兰连接具有结构简单、可靠性高的特点，但安装过程比较复杂，需要使用螺栓进行紧固，同时还需要注意选择合适的密封垫片，确保连接处不漏气。

二、碰口设计原则在进行燃气工程碰口方案设计时，需要遵循以下原则：1. 安全原则碰口方案的设计必须满足燃气管道的安全运行要求。

对于高压、大口径的燃气管道，碰口的强度和密封性尤为重要，必须确保接头能够承受相应的压力和温度，且不会发生泄漏。

2. 经济原则碰口方案的设计应考虑到成本因素，尽量采用经济且可行的连接方式。

在选择碰口方式时，需要综合考虑施工难度、材料费用、维护成本以及后期扩展等因素，找到最合适的平衡点。

3. 可维护性原则碰口方案应考虑到燃气管道的后期维护和检修。

设计时应留出足够的操作空间，方便对接头进行维护和更换。

对于暗埋管道，可以考虑设置检修口，方便后期的检查和修复。

三、碰口方案注意事项在确定具体的碰口方案时，还需要注意以下几点：1. 材料选择选择合适的材料对于碰口的质量和可靠性至关重要。

根据燃气的性质和压力等级，选择对应的管材和接头材料。

同时，还需要确保材料具有良好的耐腐蚀性和耐高温性，以防止管道的腐蚀和老化。

天然气中低压管道碰通施工方案
1、首先根据设计图纸将需要碰通的位置挖开，开挖采用人工开挖，应根据开挖的现场实际情况编制详细的碰通方案。

2、新旧管道的碰通工作必须待新安管道安装、验收合格后才能进行，碰通工作前必须提供详细的碰通方案报相关部门审批后实施。

3、管道碰通施工时，碰通坑周围必须做好现场的警戒和围护，碰通时应在碰通坑边标明警示标志，非专业人员不得靠近。

4、为确保居民正常用气，地下低压居民管网应根据现场实际情况分批进行碰通。

由于低压管道为环网供气，碰通前可根据碰通范围，关闭本范围内部分调压器，如能正常用气，即可进行正常停气碰通，如用气不正常，即改变碰通范围。

5、碰通如果需要进行停复气的，必须按照燃气公司的
有关规定进行，同时也需要燃气公司运行、管网部门协调配合。

燃气工程钢管碰头处理方案钢管碰头处理时要考虑的因素有很多，比如管道的种类、直径、壁厚、连接的方式、环境条件等等。

所以，对于燃气工程钢管碰头处理方案的制定，需要对工程的具体情况进行全面评估和分析，并结合相关标准和规范来制定合理的方案。

首先，钢管碰头处理的主要目的是确保管道连接处的密封性和可靠性。

一般来说，碰头处理包括管道的铺设和连接。

在铺设过程中，要考虑管道的走向、坡度和支架的安装。

在连接过程中，要选择合适的连接方式和材料，并进行合理的施工操作。

其次，在进行钢管碰头处理时，需要严格按照相关标准和规范进行操作。

比如在焊接过程中，要符合焊接工艺规程的要求，确保焊缝的质量和强度。

在螺纹连接时，要进行正确的螺纹处理和密封操作。

在管道连接处的防腐处理时，要选择适合的防腐材料和方法，确保管道的耐腐蚀性能。

另外，在钢管碰头处理的过程中，还需要加强质量控制和检测。

比如要对焊接接头进行射线检测或超声波检测，确保焊接接头的质量符合规定。

还要对连接处的密封性进行检测，确保连接处没有泄漏。

只有通过严格的质量控制和检测，才能确保钢管碰头处理的质量和安全性。

最后，在钢管碰头处理方案中，还需要考虑一些特殊情况的处理。

比如在特殊环境条件下的管道连接，需要特别注意防腐和防爆措施。

在管道连接处的内外保温处理时，也需要选择合适的保温材料和施工方法。

在管道的穿越和衔接处的处理时，需要考虑管道的变径和变向问题，选择适当的衔接方式和材料。

因此，在制定燃气工程钢管碰头处理方案时，需要综合考虑工程的具体情况，结合相关标准和规范，确保碰头处理的质量和安全性。

只有通过科学合理的碰头处理方案，才能保证燃气工程的顺利实施和运行。

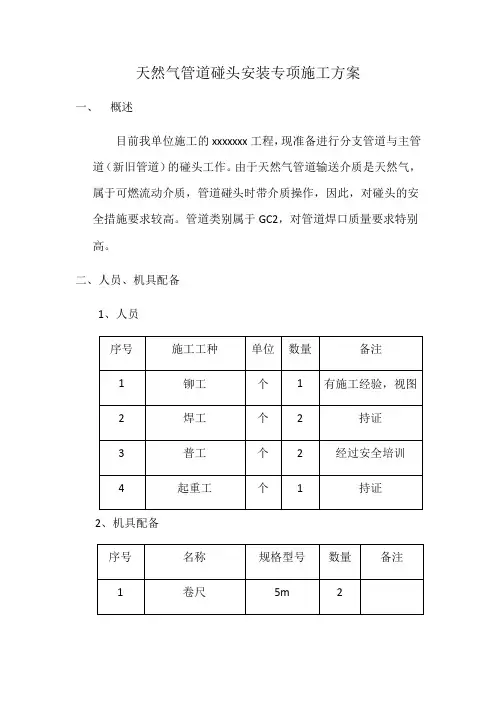

天然气管道碰头安装专项施工方案一、概述目前我单位施工的xxxxxxx工程，现准备进行分支管道与主管道（新旧管道）的碰头工作。

由于天然气管道输送介质是天然气，属于可燃流动介质，管道碰头时带介质操作，因此，对碰头的安全措施要求较高。

管道类别属于GC2，对管道焊口质量要求特别高。

二、人员、机具配备1、人员2、机具配备三、施工过程及技术要求在施工前先核查、测量施工位置及具体情况，制定施工预案、安全预案，为保证天然气管道安装工程质量达到标准，应做如下处理方案：1、管接头部位土方不得用机械开挖，必须用人工开挖。

2、管道、配件预制加工，管道切割均采用管道加工站完成，管子切口表面应平整，无裂纹、重皮、毛刺、凹凸、缩口、熔渣、氧化物、铁屑等，切口端面倾斜偏差不应大于管子外径的1%，且不超过3mm，3、根据设计文件资料和现场实际情况，对主管碰头材料、规格和位置制定相应的焊接工艺评定。

4、开始碰头前，先关闭主线及分支阀门，使该区段管道内不得有天然气流入。

5、在拆除分支阀门法兰盲板时，检测阀门是否有内漏现象。

6、若主管当时没有预留分支阀门时，在主管上开一个DNXX的马鞍口，在接入氮气置换该管段内的天然气。

7、完成DNXX新管线碰头焊接，在管道焊接方面，采用氩弧打底电焊盖面的焊接方式。

8、无损检测由第三方完成，管道焊口返修次数不得超过二次，否则，应与现场施工技术总负责人研究解决办法。

四、安全施工、环境保护及文明施工措施1、焊接、切割作业人员必须持证上岗。

氧气瓶与其他气体瓶间隔不少于7m，且远离明火10m以上。

乙炔瓶应配置回火装置。

焊机、焊把线、接地线应完好无损。

在作业点，应配备灭火器和监护人。

必备监理部的安全规定和公司安全规定。

2、施工用电作业区内用电均有临时用电方案。

移动用电工具采用二级保护装置。

所有配电箱采取“一机一闸一漏一箱”并有防雨保护措施，并且上锁。

电线严禁破损使用，插头、插座完好无损。

选合格的保险丝，严禁用铁丝、铝丝、铜丝替代。

天然气管道安装工程碰口作业方案天然气管道安装工程碰口作业方案1. 项目背景天然气管道安装工程是一项关键的基础设施工程，其安装质量直接关系到人们的生活供气质量和安全。

碰口作业是管道安装的重要环节之一，需要严格按照规范和方案进行操作，以确保管道连接的牢固和安全。

2. 碰口作业方案2.1 准备工作在进行碰口作业前，需要进行以下准备工作：确认管道的类型、规格和材质。

检查碰口材料的质量和合格证书。

检查工具和设备的完好性，确保其正常使用。

2.2 施工流程以下是碰口作业的一般施工流程：1. 清理工作区域，保持整洁和清晰。

2. 将管道两端分别用合适的工具切割成平整和垂直的面。

3. 清理切口处的杂物和锈蚀，确保切口干净。

4. 根据管道规格和要求，选择合适的碰口材料和技术。

5. 检查碰口材料和管道内壁的平整度和光洁度。

6. 在需要碰口的部位涂布适量的焊接剂或接合剂。

7. 将管口插入碰口材料，并确保其对齐和牢固。

8. 根据碰口材料的要求进行焊接或粘接。

9. 确认碰口的质量和完整性，检查是否存在焊瘤、裂纹等缺陷。

10. 进行通气试验和压力测试，确保碰口处的密封性和承压能力。

11. 记录碰口作业的细节和参数，做好相关文件和报告。

2.3 安全措施在进行碰口作业时，需要严格遵守以下安全措施：佩戴防护用具，如安全帽、手套、安全鞋等。

遵守焊接和粘接操作规范，防止火花飞溅和烟雾吸入。

定期检查和维护工具和设备，确保其安全和可靠。

在操作过程中要严禁吸烟和明火，并保持工作场所的通风良好。

遵守工作班次和规定，确保作业时间不超出标准。

3. 结束语天然气管道安装工程碰口作业是一项关键的工程环节，其质量直接关系到管道安全和生活供气的质量。

本方案详细介绍了碰口作业的准备工作、施工流程和安全措施，希望能对相关人员在实际工作中提供参考和指导。

花塘安置房整体户中压燃气管道工程碰口方案编制人:施工方现场负责人：建设方现场负责人：监理单位现场负责人：2016年8月8日目录一、工程简况 (1)（一）编制依据 (1)（二)概况 (1)二、停气碰口施工组织机构 (1)（1）碰口作业组织成员 (1)三、施工技术方案及技术要求 (1)（1）施工技术方案 (2)（2）施工技术要求 (2)（3）工作安排 (2)（4）关闭阀门 (3)四、施工安全措施及应急预案 (3)五、机具设备一览表 (4)六、碰口示意图 (4)一、工程简况1、编制依据1、根据现场管线实际情况和施工方自身装备及技术手段等。

2、建设单位相关要求和有关标准、规范。

2、概况A、概况本工程的主要内容：花塘安置房中压管线,现对威远大道中压燃气管道工程进行碰口作业。

共有1处碰口点，采用1个电熔等径三通DN110碰口，申请碰口时间为2016年8月10日14：00，碰口地点为威远大道.二、停气碰口施工组织机构1、碰口作业组织成员总指挥：胡大明副总指挥：张豹施工队长及队员：1组：朱毅、罗世林、辅助工2人负责安全人员：王海波建设单位现场代表:李杰监理单位现场监理：张腾三、施工技术方案及技术要求（1)施工技术方案此碰口点的施工流程应按如下实施：PE管焊接碰口1、关闭消防队对面DN110球阀.在原有管线碰口处用手锯切断管线；3、用JMI-512型气体检测仪进行检测，每隔5分钟进行检测,共检查3次，直到气体浓度达到20lel以下方可；4、在管线碰口处用手锯切断管径;5、在用PE刮刀进行刮削，然后进行电熔焊接；1、观察焊口外观是否合格，如不合格，将对焊接口进行切除，重新进行焊接，直到符合外面检查要求；2、待焊接处完全冷却后，通知运行部监护人员将阀门成半开启状态，使管道代气保压，并安排专业操作人员用发泡剂试漏，待确定焊接口合格后,通知运行部碰口作业完成。

施工人员按照规范要求进行回填并做好一切善后工作,要做到工完场清。

燃气工程碰口施工方案一、工程概况1. 项目名称：某燃气工程碰口施工2. 施工单位：某燃气工程有限公司3. 项目地点：某市某区4. 工程概况：本次施工主要涉及燃气管道的碰口施工，包括管道安装、焊接、检测等工作。

二、技术方案1. 设计方案：根据设计图纸和相关规范要求，制定施工方案。

确定管道的布置方式、焊接接头的位置、检测方案等内容。

2. 施工准备：确定施工现场，安排施工人员，准备所需的工器具和材料。

确认施工过程中的安全防护措施。

3. 管道安装：按照设计要求进行管道的铺设和连接。

保证管道的平整、整齐、紧固。

4. 焊接工艺：严格按照焊接工艺规程进行管道的焊接。

对焊接过程中的温度、速度、电流等参数进行控制，保证焊接质量。

5. 检测验收：对焊接接头进行无损检测和水压测试，确保焊接质量符合相关规范要求。

6. 清理整理：完成施工后，对施工现场进行清理整理，清除垃圾和杂物，保持施工现场的整洁。

7. 质量验收：组织相关部门对施工质量进行验收，确保施工质量符合相关标准。

三、安全措施1. 施工前，对施工现场进行安全检查，排除安全隐患。

2. 施工过程中，严格遵守安全操作规程，对焊接作业进行专人监控和防护。

3. 加强现场管理，保证施工现场的整洁和有序，避免意外伤害的发生。

4. 做好安全教育工作，提高施工人员的安全意识和自我保护能力。

5. 配备必要的安全防护装备，包括头盔、眼镜、手套等，保护施工人员的人身安全。

6. 配备相应的消防设备，保证施工现场的消防安全。

四、质量控制1. 严格按照设计要求进行施工，保证焊接接头的位置、角度、长度等符合要求。

2. 严格控制焊接工艺，保证焊接质量符合相关规范要求。

3. 对焊接接头进行无损检测和水压测试，确保焊接质量符合相关标准。

4. 在施工过程中，保证焊接作业的质量和进度，确保施工质量。

五、环境保护1. 在施工现场周围张贴相关环保标语，提倡节约资源，保护环境。

2. 合理使用施工材料和工器具，减少噪音、粉尘和污染物的排放。

燃气碰口施工方案施工单位：燃气管道碰口方案一、工程概况1.工程名称：为了保证多巴109国道东侧天然气用户的正常用气，根据规划需要在多巴城区PE200主管道上增加PE200/PE160的异径三通一个。

2.施工单位：建立工程安装3.3.停气时间：2021年7月23日、星期三中午14点—16点4.碰口地点：多巴镇新墩口十字向南100处。

〔加油站路口〕5.管道参数：管道主管管径PE200 材质：聚乙烯设计压力：0.4MPa、运行压力：0.3 MPa.安装三通；口径PE200/PE160异径三通。

6.碰口地点描述在管道位置不改变的情况下，原有多巴PE200主管道上增加异径三通一个。

二、施工组织机构1.施工单位：建立工程安装项目经理：技术负责人：持证焊工：管工：施工设备：全自动热融焊机一台、工程车一辆、灭火器8公斤2具、手动板据一把。

建立单位：湟中县华润燃气现场指挥组:三、施工方案1. 准备工作1.1编制施工方案，现场进展技术交底；〔工程部负责〕2.2准备碰口的材料、设备、应急救护防护器具；〔工程部、采购部负责〕2.3确定停气时间、人员、联系方式、等项工作；(有运行部编制)2.4在碰口点处，做好所有管件的预制工作；〔施工单位负责〕2.5运行部准备放散工具；3. 管道动火碰口的施工步骤第一步：客服部、运行管理部通知管线沿途用户做好停气准备；第二步：提前检查并确认多巴站出口阀门及多巴镇新墩口东、北方向的两个截段阀门均为良好状态；第三步：关闭多巴站进出口阀门多巴镇新墩口东、北方向的两个截段阀门。

第四步：放散位置设在多巴站调压器后段平安放散口，放散应缓慢进展，当从放散管顶检测到燃气浓度到达施工要求〔含氧量小于10%〕后，碰口位置开场切割、下料、打磨、组对、焊接。

第五步：在确定管道压力为零后，在主管上碰口焊接；第六步：以上碰口工作完成后，缓慢开启多巴站出口球阀，用天然气进展置换；置换速度不得大于2m\s.第七步：恢复供气，对施工场地进展清理。
