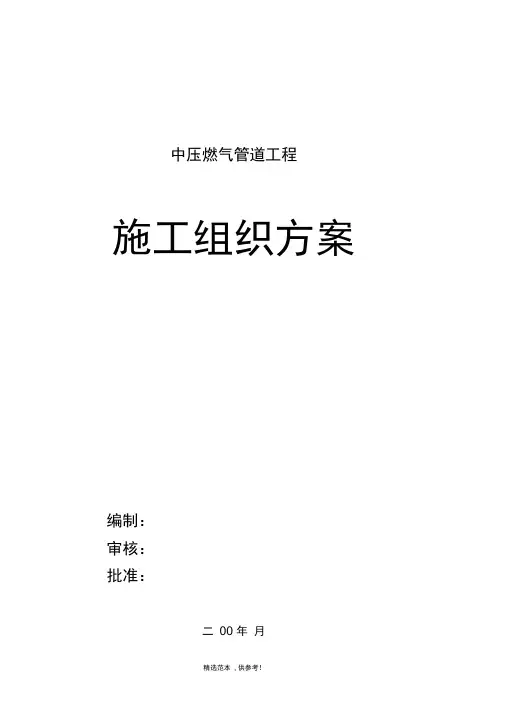

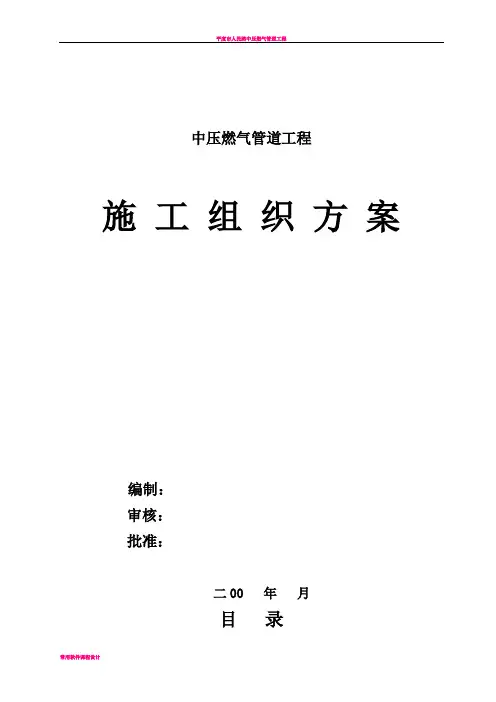

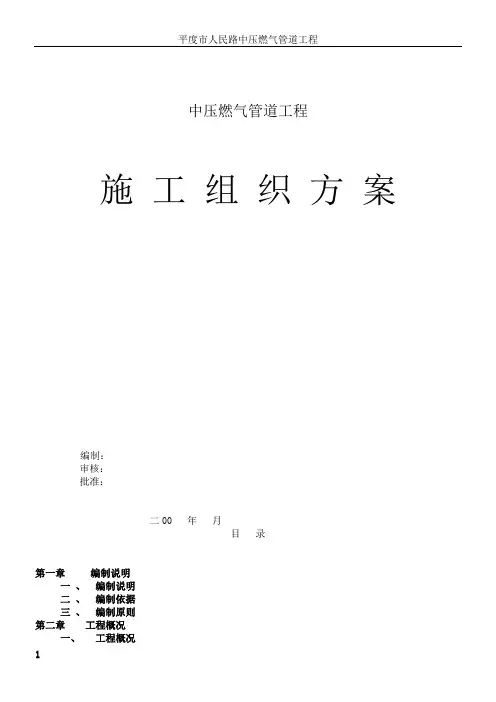

中压燃气管道工程
施工组织方案
编制：
审核：
批准：
二00 年月
目录
第一章编制说明
一、编制说明
二、编制依据
三、编制原则
第二章工程概况
一、工程概况
二、主要工程
三、工程特点
第三章施工组织管理
第四章工程施工总进度控制计划及劳动计划
一、工程施工总进度控制计划
二、劳动力使用计划
第五章主要施工技术方案和施工机械设备
一、主要施工技术方案
二、施工机械设备
第六章施工平面布置图
一、施工平面布置的原则
二、施工布置方案
第七章施工技术组织、措施纲要
一、施工进度保证措施
二、施工技术管理措施
三、工程质量保证机构及措施
四、工程安全保证机构及措施
第八章工程施工主要质量经济技术目标
一、施工工期目标
二、工程质量目标
三、安全生产目标
四、降低成本目标
第九章本工程执行的时施工技术标准第十章工程竣工验收
第一章编制说明
一本施工组织方案设计，主要是依据河北新地燃气热力工程技术有限公司提供的设计图及提出的变更洽商，及甲方工程交底情况编制的。其主要内容为施工安排及主要施工方案，本施工组织设计是指导工程施工过程的技术文件。
二编制依据：
1 按河北新地燃气热力工程技术有限公司提供的走向设计图。
2 《城市燃气输配工程施工及验收规范》CJJ33-2005
3 《城镇燃气设计规范》GB50028-2006
4 《聚乙烯燃气管道工程技术规程》CJJ63-2008
5 现场实际勘查及技术交底。
三编制原则：
1认真贯彻国家对工程建设的各项方针、政策、法令法规及有关行政规章制度，严格执行基本建设程序。
2遵循建设施工工艺及其技术规范，坚持合理的施工程序的施工顺序，确保施工质量和行业现行工程建设标准、规范、规程及有关安全、卫生、环保等方面的规定。.
3安排施工项目，保证施工的均衡性和连续性。
第二章工程概括
一、工程概括：
本工程为中压燃气输气管线。中压燃气管线均采用埋地敷设，管顶覆
土最小埋深为1.2米，管材为聚乙烯燃气管PE100de200，管材SDR17.6，设计压力为0.4Mpa。
本工程的材料组织订货由甲方单位负责，乙方负责施工管道连接敷设、吹扫试压等全部施工过程。
二、主要工程量一览表：
二、在施工中我们一定严格按相关燃气工程施工的技术规范和施工及验
收规范施工，以确保工程质量和供气安全。
第三章施工组织管理
施工中实行项目法管理，施工队伍有精干人员组成。施工现场设技术人
员1名、质检员1名、安全员司机2名、施工队长1名、焊工3名、施工工人12名、合计20名。
第四章工程施工总进度控制计划及劳动计划
一、工程施工总进度控制图
二、劳动力使用计划：
依据工程情况及施工安排人驻施工工地参与施工。
第五章主要施工技术方案和施工机械配置
一、PE管采用PE电熔连接和热熔焊接。参照《PE管焊接技术标准》
二、吹扫和打压试验。
1.4.6 土方挖掘
土方开挖采用机械挖土，人工清槽的方法，沟槽的截面尺寸严格按照燃气管道施工验收规范执行。
1) 根据施工图进行测量放线，打上百米桩分支桩及转角桩，确保平面定位的正确。
2) 当管道沿线遇到地下构筑物或其它隐蔽工程时，放线应在交叉范围两端作出明显标志。
3)开挖管沟前，应对开挖范围内的地上地下障碍物进行现场核查及坑探。逐项查清障碍物构造情况，以及与管网工程的相对位置关系。为保护开槽范围内的各种障碍物而制定的技术措施，分别取得所属单位的同意和配合，然后进行开挖工作。
4) 开挖管沟前，应在布管侧修筑施工便道，施工便道应有一定的承载能力。
5) 开挖深度按长输管图的管底埋深，严格控制挖槽深度（如超挖则必须夯实）如下
图：
6) 地槽开挖的边坡率（放坡系数）根据现场土壤的密实度及确保施工安全两方面综合考虑确定。
7) 管沟开挖前应将控制桩移到堆土一侧的与地边界以内，堆土时不得将控制桩埋掉。
8) 对软地基确定加固措施，对槽底的坑穴空洞进行挖填夯实。
9) 应将开挖的土方暂堆放到布管的另一侧。
10)尽量缩短晾槽时间，并注意不使槽底土壤结构遭受扰动及破坏。不能连续施工的土壤，应留出150—200mm的予留量，待施工前再开挖。
9 公路穿越采用定向钻方法施工
根据我们新采用的管径为DN200规格，因此可选用中型较为合适。其钻进方法是按设计管线定位确定钻孔轨迹，首先用钻机施工一个导向孔，随后在钻杆柱端部换接大直径的扩孔钻头和直径小于扩孔的待铺设管线，在回拉扩孔的同时，将待铺设的管线拉入钻孔，完成铺管作业。
实验介质为压缩空气：
强度试验压力为0.6Mpa，压力应逐步缓升至试验压力的50％，初检
如无泄漏和异常现象，继续缓慢升压至试验压力0.6MPa，稳压lh后，观察压力计30min，无明显压力降，试验合格。强度试验完毕后进行气密性试验，试验压力为0.46，压力升至为试验压力的50% 后，保持10分钟。确认无压降后继续升压。升至试验压力后，保压24小时，无压降为合格。
三、管道安装工艺及施工方法：
1.施工前对PE管进行检验。必须有材料单和合格证。
2.焊工必须有焊工证。
五、质量及验收
1.管道焊接按照PE管施工规范严格施工。
2.验收按《聚乙烯燃气管道工程技术规程》CJJ63-2008规范执行
六、施工机械设备：
依据工程施工安排，在施工中配备一台解放车运材料、一台长安汽车、以便运送施工人员、两台对焊机、两台发电机、两台电焊机、空压机一台及其它零用工具。
第六章施工布置方案
1.施工人员住在施工现场工地附近，统一伙食。
2.每天施工中随着施工进度，每天出工前准备好当天所需材料。收工时
将剩余物资随车拉回驻地，施工场地做到工完料净场地清。
第七章施工技术组织措施纲要
