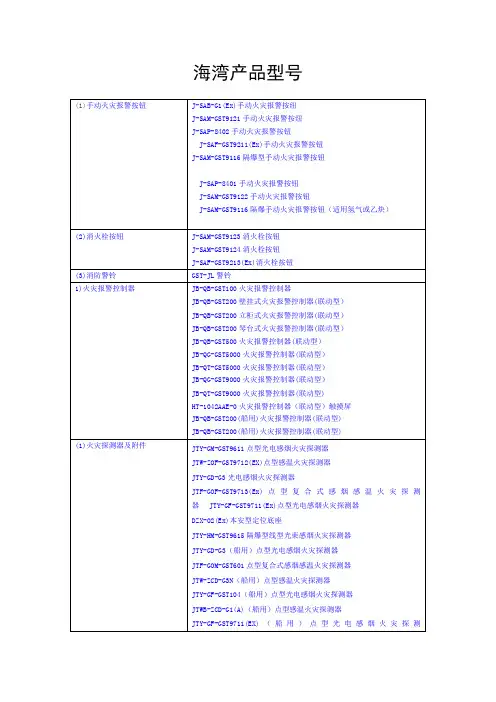

目录（一）火灾报警控制器 1● JB-QT-GST5000型控制中心火灾自动报警主机 1● JB-QG-GST5000型控制中心火灾自动报警主机 3● JB-QB-GST500型火灾报警控制器（联动型） 5● JB-QB-GST200型火灾报警控制器（联动型）7 （二）火灾探测器9● JTY-GD-G3型智能光电感烟探测器9● JTW-ZCD-G3N型智能电子差定温感温探测器11● JTY-GF-GST104型非编码光电感烟探测器12● JTWB-ZCD-G1(A)型非编码电子差定温感温探测器12● BT-KVA001型编码吸顶式家用可燃气体报警器13● BT-KVA002型编码壁挂式家用可燃气体报警器14● JTY-HS-G2型智能线型红外光束感烟探测器15● JTW-LDB-100型智能缆式感温探测器16● JTG-ZW-G1型智能紫外火焰探测器17● JTF-GOM-GST601型智能烟温复合探测器18● JTGB-ZM-GST501/I/I型隔爆型紫外火焰探测器19 （三）报警按钮20● J-SAP-8401型手动火灾报警按钮20● J-SAP-8402型手动火灾报警按钮(含电话插孔) 21● LD-8403型智能编码消火栓报警按钮22● LD-8404型智能编码消火栓报警按钮23（四）现场模块及接口设备24● LD-8300型监视模块24● LD-8301型智能编码单输入/单输出模块25● LD-8303智能编码双输入/双输出模块26● LD-8304型编码消防电话模块27● LD-8305编码消防广播切换模块27● LD-8311型总线中继光纤接口28● LD-8313型总线隔离器29● LD-8319型编码中继器30● LD-8320型有源终端31（五）火灾显示盘32● ZF-101型火灾显示盘32● ZF-500型汉字液晶显示火灾显示盘33● ZF-GST8903型图形式火灾显示盘34（六）电源35● GST-DY-100型电源箱35● GST-DY-200型智能电源箱36● GST-LD-D02型智能电源盘37（七）消防广播系统38● 总线制火灾应急广播系统38● 多线制火灾应急广播系统39（八）消防电话系统40● 总线制消防电话系统40● 多线制消防电话系统41（九）气体灭火控制42● LD-QKP06型气体灭火控制盘42● 气体灭火控制卡43● LD-8317A型气体喷洒指示灯44● LD-8318A型紧急启动/停动按钮45（十）多线制联动控制设备46● KZK-100型多线制控制卡46● LD-KZC-100型多线制CPU控制卡（盘）47● LD-8302C型转换接口模块48（十一）其它设备49● GST-HX-M8501/GST-HX-M8502型编码火灾声/光报警器49● BMQ-1电子编码器50● GST-5000彩色CRT显示系统51设备性能特性GST牌分布智能型火灾自动报警及消防联动控制系统是海湾公司研制成功的高科技消防电子产品，技术成熟，其性能特点如下：（一）火灾报警控制器● JB-QT-GST5000型控制中心火灾自动报警主机设计采用JB-QT-GST5000型汉字液晶显示火灾报警控制器（联动型）作为控制中心报警控制器，其主要特点如下：采用大屏幕汉字液晶显示器，各种报警状态信息均可以直观的以汉字方式显示在屏幕上，便于用户操作使用；可以观察智能型探测器动态工作曲线，以便于了解现场的实际环境条件；控制器具有强大的面板控制及操作功能，各种功能设置全面、简单、方便。

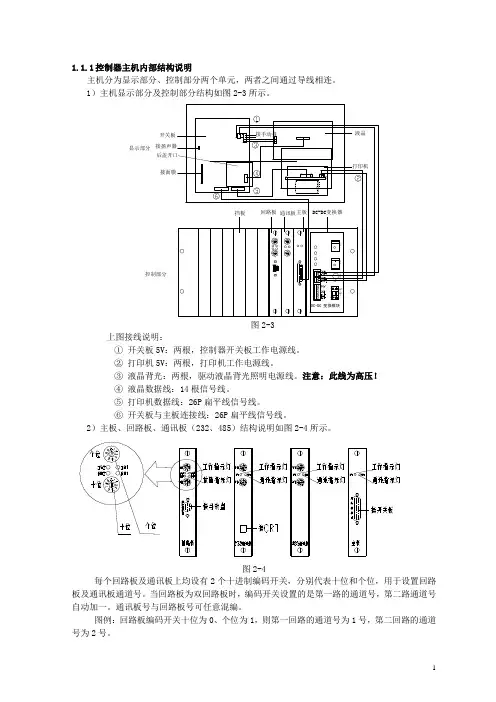

1.1.1控制器主机内部结构说明主机分为显示部分、控制部分两个单元，两者之间通过导线相连。
1）主机显示部分及控制部分结构如图2-3所示。
图2-3上图接线说明：①开关板5V：两根，控制器开关板工作电源线。
②打印机5V：两根，打印机工作电源线。
③液晶背光：两根，驱动液晶背光照明电源线。
注意：此线为高压！④液晶数据线：14根信号线。
⑤打印机数据线：26P扁平线信号线。
⑥开关板与主板连接线：26P扁平线信号线。
2）主板、回路板、通讯板（232、485）结构说明如图2-4所示。
图2-4每个回路板及通讯板上均设有2个十进制编码开关，分别代表十位和个位，用于设置回路板及通讯板通道号。
当回路板为双回路板时，编码开关设置的是第一路的通道号，第二路通道号自动加一。
通讯板号与回路板号可任意混编。
图例：回路板编码开关十位为0、个位为1，则第一回路的通道号为1号，第二回路的通道号为2号。
路板，请务必先关闭主、备电电源。
1.2 LD-SD064A智能手动消防启动盘结构说明1.2.1面板结构说明LD-SD064A智能手动消防启动盘由两块32路手动盘构成，见图2-7。
每块手动盘的每一单元均有一个按键、两只指示灯和一个标签。
其中，按键为启/停控制键，如按下某一单元的控制键，●2号手动盘的编码为2、6、7置ON，其它置OFF；●3号手动盘的编码为3、5、8置ON，其它置OFF；●4号手动盘的编码为4、5、7置ON，其它置OFF。
1.3 GST-LD-D02智能电源盘结构说明1）面板说明如图2-9所示。
●充电指示灯：绿色，在备电充电期间点亮。
●主电故障灯：黄色，主电电压大于AC260V或低于AC160V时，主电故障灯点亮，同时蜂鸣器发出报警声。
●备电故障灯：黄色，备电电压低于DC15V、高于DC28V时，备电故障灯点亮，同时蜂鸣器发出报警声。
●过充指示灯：红色，当备电电压高于DC28V，过充指示灯点亮，同时蜂鸣器发出报警声。
●输出故障灯：黄色，当发生短路、断路或输出电流大于8A时，输出故障灯点亮，同时蜂鸣器发出报警声。
1.1.1控制器主机内部结构说明主机分为显示部分、控制部分两个单元，两者之间通过导线相连。
1）主机显示部分及控制部分结构如图2-3所示。
图2-3上图接线说明：①开关板5V：两根，控制器开关板工作电源线。
②打印机5V：两根，打印机工作电源线。
③液晶背光：两根，驱动液晶背光照明电源线。
注意：此线为高压！④液晶数据线：14根信号线。
⑤打印机数据线：26P扁平线信号线。
⑥开关板与主板连接线：26P扁平线信号线。
2）主板、回路板、通讯板（232、485）结构说明如图2-4所示。
图2-4每个回路板及通讯板上均设有2个十进制编码开关，分别代表十位和个位，用于设置回路板及通讯板通道号。
当回路板为双回路板时，编码开关设置的是第一路的通道号，第二路通道号自动加一。
通讯板号与回路板号可任意混编。
图例：回路板编码开关十位为0、个位为1，则第一回路的通道号为1号，第二回路的通道号为2号。
路板，请务必先关闭主、备电电源。
1.2 LD-SD064A智能手动消防启动盘结构说明1.2.1面板结构说明LD-SD064A智能手动消防启动盘由两块32路手动盘构成，见图2-7。
每块手动盘的每一单元均有一个按键、两只指示灯和一个标签。
其中，按键为启/停控制键，如按下某一单元的控制键，●2号手动盘的编码为2、6、7置ON，其它置OFF；●3号手动盘的编码为3、5、8置ON，其它置OFF；●4号手动盘的编码为4、5、7置ON，其它置OFF。
1.3 GST-LD-D02智能电源盘结构说明1）面板说明如图2-9所示。
●充电指示灯：绿色，在备电充电期间点亮。
●主电故障灯：黄色，主电电压大于AC260V或低于AC160V时，主电故障灯点亮，同时蜂鸣器发出报警声。
●备电故障灯：黄色，备电电压低于DC15V、高于DC28V时，备电故障灯点亮，同时蜂鸣器发出报警声。
●过充指示灯：红色，当备电电压高于DC28V，过充指示灯点亮，同时蜂鸣器发出报警声。
●输出故障灯：黄色，当发生短路、断路或输出电流大于8A时，输出故障灯点亮，同时蜂鸣器发出报警声。
海湾消防报警主机说明书目录第一部分 .................................................................................................................................................................... 概述 (4)第一章公司简介 (5)第二章JB-QG-GST5000火灾报警控制器(联动型)简介 (6)第二部分 ............................................................................................................................................ 结构·安装·调试 (7)第三章JB-QG-GST5000控制器结构及配置说明 (8)3.1控制器结构及配置方式概述 (8)3.2JB-QG-GST5000控制器主机结构说明 (9)3.2.1 按键及面板设置说明 (9)3.2.2 控制器主机内部结构说明 (10)3.364路手动消防启动盘结构说明 (12)3.3.1 面板结构说明 (12)3.3.2 内部结构说明 (13)3.4LD-D02智能电源盘结构说明 (13)3.5LD-KZ08多线制控制盘结构说明 (14)3.5.1 控制盘外观说明 (14)3.5.2 控制盘背面结构及接线端子说明 (14)3.6控制器主电源盒端子说明 (15)3.7控制器典型配置及内部结构说明 (15)3.7.1 典型配置外观示意 (15)3.7.2 内部结构及连接线示意 (16)3.7.3 控制器对外接线端子说明 (17)第四章安装与调试 (19)4.1开箱检查 (19)4.2机柜的安装条件及方式 (19)4.3开机检查 (19)4.4外部设备检查 (20)4.5接线和设置 (20)4.6调试 (20)第三部分系统应用 (21)第五章一般性用户使用说明 (22)媒体编号5.1开机、关机与自检 (22)旧底图总号5.2键盘操作前准备 (24)底图总号5.2.1 键盘的命令功能和字符功能 (24)5.2.2 数据输入的一般方法 (24)5.2.3 信息查看操作的一般方法 (24)5.3键盘解锁和锁键盘 (24)5.3.1 键盘解锁 (24)5.3.2 锁键 (25)5.4注册信息检查 (25)5.4.1 检查系统配置 (25)5.4.2 检查回路配置 (25)5.4.3 检查设备信息 (27)5.5信息显示与记录 (29)5.5.1 信息显示 (29)5.5.2 查看运行记录 (31)5.5.3 信息的打印 (32)5.6消音 (32)5.7火警及故障的处理 (33)5.7.1 故障的一般处理方法 (33)5.7.2 火警的一般处理方法 (33)5.8设备的隔离与取消隔离 (33)5.8.1 设备隔离 (33)5.8.2 取消隔离 (34)5.9总线制被控设备的手动启动与停动操作 (34)5.9.1 对外部设备进行手动启动操作的条件 (34)5.9.2 利用主机键盘进行的被控设备启动/停动操作 (35)5.9.3 利用手动消防启动盘进行的被控设备手动启动/停动操作 (35)5.10总线制被控设备的自动联动控制 (35)5.10.1 实现自动联动的条件 (35)5.10.2 自动联动逻辑的实现 (35)5.11气体灭火设备的启动和停止控制 (36)5.11.1 气体灭火设备的启动条件 (36)5.11.2 气体灭火设备的手动启动控制 (36)5.11.3 气体灭火设备的自动联动控制 (37)5.11.4 气体灭火设备的紧急停动控制 (38)5.12清除功能 (38)6.6启动方式设置 (38)6.7气体喷洒允许控制设置设备 (39)第四部分更进一步的说明 (39)第七章LD-KZ08多线制控制盘操作使用说明 (40)媒体编号7.1多线制控制盘功能设定 (40)旧底图总号7.2操作使用说明 (41)底图总号7.3与LD-302B切换模块接线说明 (42)7.4多线制联动控制盘控制应用举例 (42)第八章与CRT显示系统和远程监控网络的连接 (44)8.1与CRT显示系统的连接和相关设置 (44)8.1.1连接 (44)8.1.2 地址设置 (44)8.2与远程监控网络相关设置 (45)第五部分用户须知 (46)第十章故障处理和定期检查 (47)10.1一般性故障处理 (47)10.2定期检查和更换 (48)第十一章注意事项 (51)附录一技术指标 (52)附录二设备类型表 (54)附录三标准汉字码表 (55)附录四补充汉字码表 (59)附录五调试表格 (61)附录六整机内部接线示意图 (62)媒体编号旧底图总号底图总号JB-QG-GST5000火灾报警控制器（联动型）第一部分概述公司简介JB-QG-GST5000火灾报警控制器（联动型）简介媒体编号旧底图总号底图总号第一章公司简介海湾安全技术（集团）有限公司是专业从事楼宇自动化控制系统、火灾自动报警和消防联动控制系统及相关技术产品开发、生产、销售和工程服务的高科技企业，技术力量雄厚，检测手段齐全，管理体制严格，产品技术水平和产量居全国同行业前列。
JB-QG-GST5000火灾报警控制器(联动型)一、JB-QG-GST5000特点：JB-QG-GST5000型控制器采用柜式结构，其最大容量可扩展到20个242地址编码点的回路，其功能操作显示面板与JB-QB-GST500型控制器相同，主要特点如下：1.控制器采用柜式结构，各信号总线回路板采用拔插式设计，系统容量扩充简单、方便；2.进一步加强了控制器的消防联动控制功能，可配置多块手动消防启动盘，完成对总线制外控设备的手动控制，并可配置多块14路多线制控制盘，完成对消防控制系统中重要设备的控制；3.控制器可加配联动控制用电源系统，标准电源盘可提供DC24V、6A电源二总线；4.控制器容量内的任一地址编码点，可由编码火灾探测器占用，也可由编码模块占用；5.控制器可扩充消防广播控制盘和消防电话控制盘，组成消防广播和消防电话系统；6.包括JB-QB-GST500型控制器的全部功能。
二、JB-QG-GST5000主要技术指标：1.液晶屏规格：320×240图形点阵，可显示12行汉字信息2.控制器容量：最多可带20个 242地址编码点回路，最大容量为4840个地址编码点3.可外接64台火灾显示盘；支持多级联网，每级最多可接32台其它类型控制器4.多线制控制点及直接手动操作总线制控制点可按要求配置5.线制：与JB-QB-GST500型控制器相同6.使用环境：温度：0℃～＋40℃相对湿度≤95％，不结露7.电源：主电:为交流220V 控制器备电：DC24V 24Ah密封铅电池联动备电：DC24V 38Ah密封铅电池8.功耗≤150W9.柜式控制器外形尺寸：550mm×460mm×1715mm三、JB-QG-GST5000结构特征、安装与布线：JB-QG-GST5000控制器的外形尺寸示意图如下图：标准控制器配有主机一台、直接手动操作显示控制盘和GST-LD-D02智能电源盘各一块。
J B-QG/QT-GST5000火灾报警控制器（联动型）安装使用说明书（通用部分）(Ver.3.02，2006.04)海湾安全技术有限公司前言JB-QG-GST5000火灾报警控制器（联动型）是海湾公司充分调研消防市场需求，总结多年消防工程经验，融会国标GB4717-1993《火灾报警控制器通用技术条件》和GB16806－1997《消防联动控制设备通用技术条件》的要求和精神，设计的新一代报警联动一体化智能控制器。
控制器采用柜式结构、模块化设计，具有功能强、容量大、配置灵活的特点。
系统采用大屏幕汉字液晶显示，打印机可打印系统所有报警、故障及各类操作的汉字信息。
具有全面的现场编程能力，最大容量为4840个总线制报警联动控制点。
控制器可与我公司生产的各类开关量型、模拟量型、智能型火灾探测器和控制模块及多线制控制盘连接，从而构成一个集总线、多线于一身的报警联动一体化控制器，是消防工程的最佳选择。
JB-QT-GST5000火灾报警控制器（联动型）是JB-QG-GST5000火灾报警控制器（联动型）的琴台式分型产品，两款控制器的功能、操作等均相同。
JB-QG/QT-GST5000火灾报警控制器（联动型）安装使用说明书由两部分组成：通用部分(含多线制部分)和联网部分，本部分为通用部分，有关于联网的更详细说明请参见相应说明书。
本安装使用说明书应由专人负责，妥善保管，以备日后查用。
海湾安全技术有限公司目录第一部分概述 (1)第一章GST5000火灾报警控制器(联动型)简介 (2)第二部分结构.安装.调试 (3)第二章GST5000火灾报警控制器（联动型）结构及配置说明 (4)2.1 控制器结构及配置方式概述 (4)2.2 GST5000控制器主机结构说明 (4)2.2.1 按键及面板设置说明（以JB-QG-GST5000控制器为例） (4)2.2.2 控制器主机内部结构说明 (6)2.3 LD-SD064A智能手动消防启动盘结构说明 (7)2.3.1 面板结构说明 (7)2.3.2 内部结构说明 (8)2.4 GST-LD-D02智能电源盘结构说明 (8)2.5 控制器主电源盒端子说明 (9)2.6 控制器典型配置及内部结构说明 (10)2.6.1 GST-LD-SD128智能消防启动盘结构说明 (10)2.6.2 典型配置外观示意 (10)2.6.3 内部结构及连接线示意 (11)2.6.4 控制器对外接线端子说明 (12)第三章安装与调试 (13)3.1 开箱检查 (13)3.2 机柜的安装条件及方式 (13)3.3 开机检查 (13)3.4 外部设备检查 (13)3.5 接线和设置 (14)3.6 调试 (14)第三部分系统应用 (15)第四章一般性用户使用说明 (16)4.1 开机、关机与自检 (16)4.2 键盘操作前准备 (17)4.2.1 键盘的命令功能和字符功能 (17)4.2.2 数据输入的一般方法 (17)4.2.3 信息查看操作的一般方法 (18)4.3 键盘解锁和锁键盘 (18)4.3.1 键盘解锁 (18)4.3.2 锁键 (18)4.4 注册信息检查 (19)4.4.1 检查系统配置 (19)4.4.2 检查回路配置 (19)4.4.3 检查设备信息 (20)4.5 信息显示与记录 (22)4.5.1 信息显示 (22)4.5.2 查看运行记录 (24)4.5.3 信息的打印 (25)4.6 消音 (25)4.7 火警及故障的处理 (25)4.7.1 故障的一般处理方法 (25)4.7.2 火警的一般处理方法 (26)4.8 设备的隔离与释放 (26)4.8.1 设备隔离 (26)4.8.2 设备释放 (26)4.9 总线制被控设备的手动启动与停动操作 (27)4.9.1 对外部设备进行手动启动操作的条件 (27)4.9.2 利用主机键盘进行的被控设备启动/停动操作 (27)4.9.3 利用手动消防启动盘进行的被控设备手动启动/停动操作 (28)4.10 总线制被控设备的自动联动控制 (28)4.10.1 实现自动联动的条件 (28)4.10.2 自动联动逻辑的实现 (28)4.11 气体灭火设备的启动和停止控制 (28)4.11.1 气体灭火设备的启动条件 (28)4.11.2 气体灭火设备的手动启动控制 (28)4.11.3 气体灭火设备的自动联动控制 (29)4.11.4 气体灭火设备的紧急停动控制 (29)4.12 复位功能 (30)第五章系统管理员操作指南 (31)5.1 修改时间 (31)5.2 密码设定 (31)5.2.1 密码的分类 (31)5.2.2 密码的更改 (31)5.3 设备定义 (33)5.3.1 现场设备定义的内容和步骤 (33)5.3.2 现场设备的定义实例 (33)5.3.3 分区分层方式火灾显示盘定义实例 (34)5.3.4 手动消防启动盘控制一般性设备的定义实例 (35)5.3.5 手动消防启动盘控制气体灭火设备启动定义实例 (35)5.4 自动联动公式的编辑方法 (36)5.4.1 联动公式的格式 (36)5.4.2 联动公式的编辑 (36)5.4.3 气体灭火设备的联动编程 (39)5.4.4 联动公式的恢复 (40)5.5 打印方式设置 (40)5.6 启动方式设置 (41)5.7 气体喷洒允许控制设置设备 (41)5.8 手动盘定义 (42)6.1 进入和退出调试状态 (43)6.2 定点调试 (44)6.3 连续新设备定义 (44)6.4 随时注册功能 (45)6.5 回路板隔离功能 (45)6.6 探测器查找功能 (45)6.7 联动公式的保护 (45)第四部分配接多线制 (46)第七章配接多线制 (47)7.1概述 (47)7.2特点 (47)7.3技术特性 (47)7.4结构特征 (47)7.4.1．面板说明 (47)7.4.2．内部结构说明 (48)7.5安装与布线 (49)7.6使用及操作 (49)7.6.1．KZK-100卡功能设定 (49)7.6.2．LD-KZC-100卡功能设定 (50)7.6.3．操作使用说明 (51)7.6.4．与GST-LD-8302C切换模块接线说明 (51)7.6.5．控制应用举例 (52)7.7维修 (53)第五部分用户须知 (54)第八章故障、异常信息处理和定期检查 (55)8.1 一般性故障处理 (55)8.2 定期检查和更换 (55)第九章注意事项 (59)附录一技术指标 (60)附录二设备类型表 (61)附录三标准汉字码表 (62)附录四补充汉字码表 (66)附录五调试表格 (67)附录六整机内部接线示意图 (68)第一部分概述GST5000火灾报警控制器（联动型）简介第一章GST5000火灾报警控制器(联动型)简介JB-QG/QT-GST5000火灾报警控制器（联动型）（简称为控制器）是海湾公司推出的新一代火灾报警控制器，为适应工程设计的需要本控制器兼有联动控制功能，可与海湾公司的其它产品配套使用组成配置灵活的报警联动一体化控制系统，特别适合大中型火灾报警及消防联动一体化控制系统的应用。
