最新史上最全阀门分类

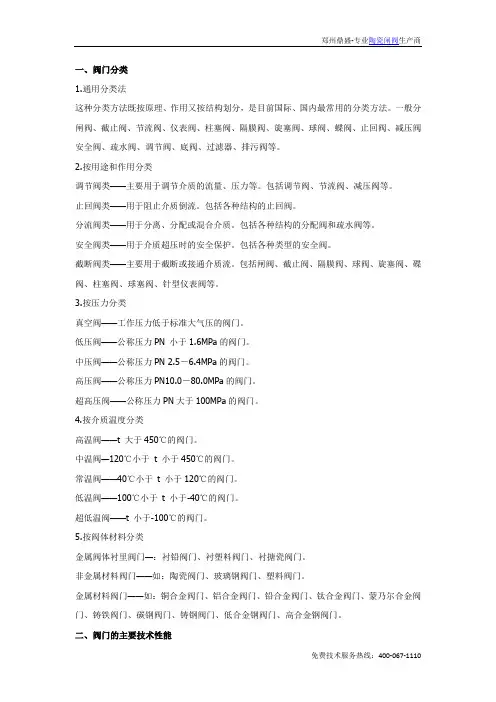

一、阀门分类1.通用分类法这种分类方法既按原理、作用又按结构划分，是目前国际、国内最常用的分类方法。

一般分闸阀、截止阀、节流阀、仪表阀、柱塞阀、隔膜阀、旋塞阀、球阀、蝶阀、止回阀、减压阀安全阀、疏水阀、调节阀、底阀、过滤器、排污阀等。

2.按用途和作用分类调节阀类——主要用于调节介质的流量、压力等。

包括调节阀、节流阀、减压阀等。

止回阀类——用于阻止介质倒流。

包括各种结构的止回阀。

分流阀类——用于分离、分配或混合介质。

包括各种结构的分配阀和疏水阀等。

安全阀类——用于介质超压时的安全保护。

包括各种类型的安全阀。

截断阀类——主要用于截断或接通介质流。

包括闸阀、截止阀、隔膜阀、球阀、旋塞阀、碟阀、柱塞阀、球塞阀、针型仪表阀等。

3.按压力分类真空阀——工作压力低于标准大气压的阀门。

低压阀——公称压力PN 小于1.6MPa的阀门。

中压阀——公称压力PN 2.5－6.4MPa的阀门。

高压阀——公称压力PN10.0－80.0MPa的阀门。

超高压阀——公称压力PN大于100MPa的阀门。

4.按介质温度分类高温阀——t 大于450℃的阀门。

中温阀—120℃小于t 小于450℃的阀门。

常温阀——40℃小于t 小于120℃的阀门。

低温阀——100℃小于t 小于-40℃的阀门。

超低温阀——t 小于-100℃的阀门。

5.按阀体材料分类金属阀体衬里阀门—：衬铅阀门、衬塑料阀门、衬搪瓷阀门。

非金属材料阀门——如：陶瓷阀门、玻璃钢阀门、塑料阀门。

金属材料阀门——如：铜合金阀门、铝合金阀门、铅合金阀门、钛合金阀门、蒙乃尔合金阀门、铸铁阀门、碳钢阀门、铸钢阀门、低合金钢阀门、高合金钢阀门。

二、阀门的主要技术性能1.强度性能阀门的强度性能是指阀门承受介质压力的能力。

阀门是承受内压的机械产品，因而必须具有足够的强度和刚度，以保证长期使用而不发生破裂或产生变形。

2.密封性能阀门的密封性能是指阀门各密封部位阻止介质泄漏的能力，它是阀门最重要的技术性能指标。

阀门知识简介完全版阀门是指用来控制流体（液体、气体、散体物料）流动的装置，具有启、闭、调节、分流、防止倒流等功能。

它广泛应用于石油、化工、冶金、电力、水处理等行业，起着重要的作用。

本文将全面介绍阀门的基本知识，包括阀门分类、结构构造、工作原理和常见问题等。

一、阀门分类根据使用场景、功能和控制要求，阀门可以分为多种不同的类型。

常见的阀门主要包括以下几类：1. 根据结构形式分类- 截止阀：用于启闭管道，调节流量的阀门。

主要包括闸阀、刀闸阀和截止阀等。

- 止回阀：用于防止介质倒流的阀门。

常见的有升降式止回阀和旋启式止回阀等。

- 调节阀：用于精确调节流量和压力的阀门。

如调节蝶阀、调节球阀等。

- 安全阀：用于在管道压力超过设定值时释放过压的阀门。

- 其他特殊用途阀门：如减压阀、抗腐蚀阀等。

2. 根据控制方式分类- 手动阀：通过人工操作实现开启、关闭等功能。

- 自动阀：通过自动控制系统实现开关、调节等功能。

- 气动阀：通过压缩空气控制阀门动作的阀门类型。

- 电动阀：通过电动机驱动实现阀门开关、调节等操作。

3. 根据阀门材质分类- 铸铁阀门：适用于一般工况，具有较低的成本和良好的耐腐蚀性能。

- 不锈钢阀门：适用于耐腐蚀要求较高的场合。

- 钛合金阀门：适用于耐腐蚀性能要求极高的特殊场合。

二、阀门结构构造阀门的结构构造多种多样，不同类型的阀门具有不同的结构特点。

以下是一些常见的阀门结构构造：1. 闸阀：由阀体、闸板（阀瓣）、阀杆、填料和手轮等组成。

阀杆与手轮通过螺纹连接，通过旋转手轮来提高或降低阀板的位置，从而控制阀门的启闭。

2. 蝶阀：主要由阀体、阀杆、阀板和密封圈等组成。

阀板位于阀体内，通过旋转阀杆来调整阀板的位置，从而控制介质的流量。

3. 球阀：由阀体、球体、阀杆和密封圈等构成。

球体通过90度的旋转来实现阀门的启闭和流量的调节。

4. 其他阀门：如蝶截止阀、旋塞阀、调节蝶阀等。

每种阀门的结构构造都有其独特的设计特点和应用场景。

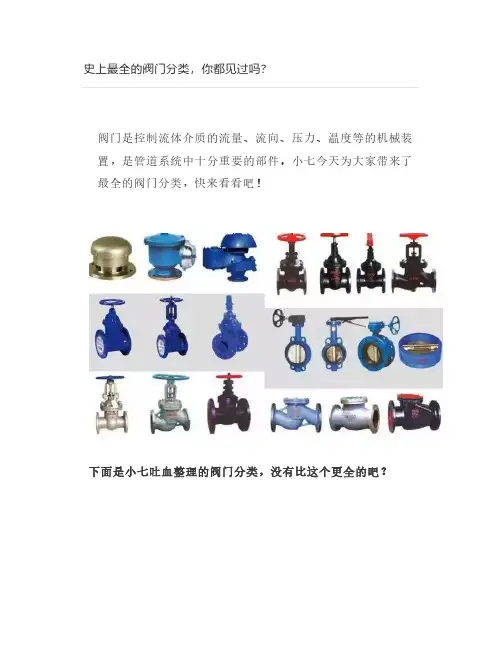

阀门是控制流体介质的流量、流向、压力、温度等的机械装置，是管道系统中十分重要的部件。

小七今天为大家带来了最全的阀门分类，快来看看吧！下面是小七吐血整理的阀门分类，没有比这个更全的吧？1.按压力分类真空阀门：PN低于标准大气压低压阀门：PN ≤ 1.6 MPa中压阀门：PN = 2.5-6.4 MPa高压阀门：PN = 10-80 MPa超高压阀门：PN ≥ 100 MPaps：PN指公称压力，即阀门在基准温度下允许的最大工作压力。

2.按介质工作温度分类高温阀门：t ＞ 450 ℃中温阀门：120 ℃＜ t ≤ 450 ℃常温阀门：-30 ℃≤ t ≤ 120 ℃低温阀门：t ＜ -30 ℃3.按公称通径分类小口径阀门：DN ＜ 40 mm中口径阀门：DN = 40 - 300 mm大口径阀门：DN = 350 - 1200 mm 特大口径阀门：DN ≥ 1400 mm4.按驱动方式分类手动阀门：借助手轮、手柄、杠杆或链轮等，由人力驱动，传递较大的力矩时，装有齿轮等减速装置。

电动阀门：用电动机、电磁或其他电气装置驱动。

液动阀门：借助液体（水、油等液体介质）驱动。

气动阀门：借助压缩空气驱动。

5.按用途分类01闸阀指关闭件（闸板）沿通道中心线的垂直方向移动的阀门。

在管道上主要作截断用，也具有一定的调节流量的性能。

特点：1.流体阻力小。

2.启闭力矩小。

3.介质流动方向不受限制。

4.结构长度较短。

5.密封性能好。

6.密封面易损伤。

7.启闭时间长，高度大。

8.结构复杂零件较多，制造与维修较困难。

按阀板构造分类：明杆闸阀：阀杆螺纹及螺母不与介质接触，不受介质温度的腐蚀性的影响，开启程度明显易见，因而得到广泛应用。

暗杆闸阀：螺杆螺纹及螺母与介质接触，受介质温度和腐蚀性影响，但阀的高度尺寸较小。

暗杆闸阀适用于非腐蚀性介质及外界环境条件较差的场合。

按阀体内通道直径是否一致分：缩径闸阀：阀座处的通径小于法兰连接处的通径。

引言概述:阀门是工业中常见的一种控制装置，用于控制流体（液体、气体、蒸汽等）的流动和压力。

在前文中，我们介绍了六种常见的阀门类型，本文将继续介绍另外六种阀门类型。

通过深入了解每种阀门的结构、原理以及优缺点，我们可以更好地选择使用适合的阀门类型来满足工程项目的需求。

正文内容:1.高温高压阀门蝶阀：优点包括结构简单、体积小、重量轻；缺点是密封性相对较差，不适合高温高压环境。

旋塞阀：优点包括密封性好、适用于高温高压环境；缺点是启闭力矩大、体积较大。

密封阀门：常见的密封阀门包括活塞阀、截门阀等，具有良好的密封性能；缺点是较为复杂的结构，维护困难。

弹簧加载安全阀：用于气体或液体介质的泄压保护，具有快速启闭、可靠性高的优点。

2.调节阀门直通式调节阀：适用于介质流量调节；具有调节范围广、响应速度快等优点。

三通球阀：可调节介质的流向和流量；优点是密封性好、启闭力矩小。

调节闸阀：适用于介质流量小的场合；具有结构简单、启闭力矩小等优点。

调节蝶阀：通过调整蝶板角度来控制介质流量，具有启闭力矩小、体积轻等特点。

3.特殊介质阀门冷却水阀门：用于调节冷却水的流量，通常具有耐腐蚀性能。

蒸汽阀门：用于控制蒸汽介质的流量和压力，常见的有调节阀、减压阀等。

优点是耐高温、抗腐蚀性能好。

液氨阀门：主要用于液氨系统，具有耐腐蚀性能、密封性好等优点。

4.管道阀门旋塞阀：适用于管道系统的截断和调节介质流量，具有启闭力矩小、结构简单等特点。

超过流式阀门：用于管道中超过流介质的流量调节，具有启闭力矩小、启闭快等优点。

隔膜阀：适用于高腐蚀介质的控制，具有良好的密封性和耐腐蚀性能。

5.水力控制阀门液位控制阀门：用于控制液位的高低，具有灵敏度高、稳定性好等优点。

水力缸控制阀门：主要用于大口径的水流控制，具有快速启闭、密封性好等特点。

水力电磁阀：通过电磁控制来控制水流的启闭，具有控制精度高、体积小等优点。

总结:通过本文对12种不同类型的阀门进行了全面的介绍，我们了解到每种阀门都有其独特的结构和工作原理。

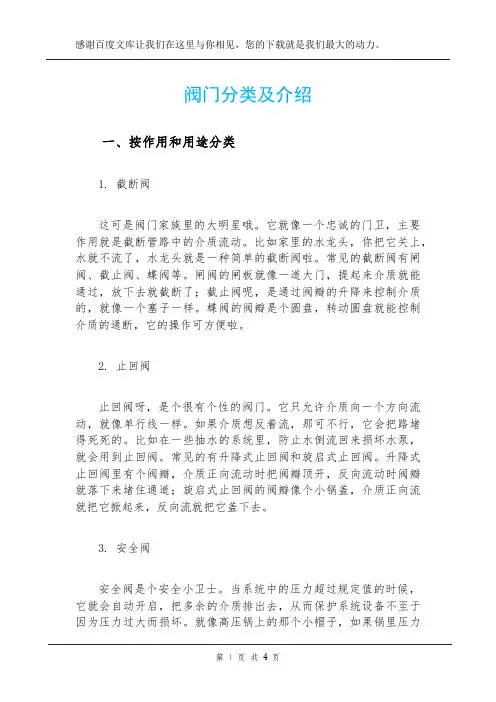

阀门分类及介绍一、按作用和用途分类1. 截断阀这可是阀门家族里的大明星哦。

它就像一个忠诚的门卫，主要作用就是截断管路中的介质流动。

比如家里的水龙头，你把它关上，水就不流了，水龙头就是一种简单的截断阀啦。

常见的截断阀有闸阀、截止阀、蝶阀等。

闸阀的闸板就像一道大门，提起来介质就能通过，放下去就截断了；截止阀呢，是通过阀瓣的升降来控制介质的，就像一个塞子一样。

蝶阀的阀瓣是个圆盘，转动圆盘就能控制介质的通断，它的操作可方便啦。

2. 止回阀止回阀呀，是个很有个性的阀门。

它只允许介质向一个方向流动，就像单行线一样。

如果介质想反着流，那可不行，它会把路堵得死死的。

比如在一些抽水的系统里，防止水倒流回来损坏水泵，就会用到止回阀。

常见的有升降式止回阀和旋启式止回阀。

升降式止回阀里有个阀瓣，介质正向流动时把阀瓣顶开，反向流动时阀瓣就落下来堵住通道；旋启式止回阀的阀瓣像个小锅盖，介质正向流就把它掀起来，反向流就把它盖下去。

3. 安全阀安全阀是个安全小卫士。

当系统中的压力超过规定值的时候，它就会自动开启，把多余的介质排出去，从而保护系统设备不至于因为压力过大而损坏。

就像高压锅上的那个小帽子，如果锅里压力太大了，小帽子就会被顶起来放气。

常见的安全阀有弹簧式安全阀和杠杆式安全阀。

弹簧式安全阀是靠弹簧的弹力来控制开启压力的；杠杆式安全阀则是通过杠杆原理来控制的。

4. 调节阀调节阀就像是一个智能的流量控制器。

它可以根据需要调节介质的流量、压力、温度等参数。

在一些化工生产过程中，需要精确控制各种物料的流量，调节阀就大显身手了。

它的种类也很多，像气动调节阀、电动调节阀等。

气动调节阀靠压缩空气来驱动，电动调节阀则是用电能来驱动调节机构的。

二、按公称压力分类1. 真空阀真空阀是用在真空系统里的阀门。

它要能够承受一定的真空度，确保在真空环境下正常工作。

一般在一些真空镀膜、真空干燥等设备中会用到真空阀。

这种阀门的密封性要求可高啦，要是密封不好，就会破坏真空环境，那整个工艺可就失败了。

阀门的种类阀门是一种广泛应用于工业和生活中的控制装置，用于控制、调节和切断流体（液体、气体、蒸汽等）的流动。

根据不同的功能和应用领域，阀门可以分为多种不同的种类。

本文将介绍一些常见的阀门种类。

一、按阀门用途分类1. 截止阀：用于切断流体的流动，常见的有闸阀、旋塞阀等。

2. 调节阀：用于调节流体流量、压力和温度，常见的有截止阀、调节阀、衬里调节阀等。

3. 安全阀：用于保护系统设备，在压力超过设定值时自动开启并放空，常见的有安全阀、溢流阀、减压阀等。

4. 回流阀：防止流体反流或逆流，常见的有止回阀、反冲阀等。

5. 排气阀：排除管道和设备内的空气和气体，常见的有排气阀、除气阀等。

6. 疏水阀：排除设备和管道中的凝结水、冷凝水和其他液体，常见的有疏水阀、集尘器疏水阀等。

7. 疏油阀：排除设备和管道中的油、液态碳氢化合物等，常见的有疏油阀、疏油器等。

8. 蒸汽阀：用于控制和调节蒸汽的流量、压力和温度，常见的有调节阀、球阀、旋塞阀等。

9. 气动阀：通过空气动力或压力来控制或驱动阀门，常见的有气动控制阀、气动调节阀等。

二、按阀门结构分类1. 直通阀：流体在阀门内直接通过，常见的有截止阀、旋塞阀等。

2. 截型阀：阀座嵌入阀门内并与流体垂直，常见的有球阀、蝶阀等。

3. 角型阀：阀体与管道呈90度角，常见的有三通球阀、Y型截止阀等。

4. 止回阀：通过阀瓣或圆盘的上下移动来控制流体的流向，常见的有升降阀、旋翼阀等。

5. 旋转阀：通过旋转阀芯或阀瓣来控制流体的流量，常见的有旋塞阀、圆盘阀等。

6. 复位阀：通过控制阀芯或阀瓣的位置来实现阀门的开启和关闭，常见的有电动阀、电磁阀等。

三、按阀门工作方式分类1. 手动阀：通过人工手动操作来控制阀门的开启和关闭，常见的有手动截止阀、手动调节阀等。

2. 自动阀：借助机械、液压、气动、电磁等自动控制装置来实现阀门的开启和关闭，常见的有电动阀、气动阀等。

3. 感应阀：通过感应器或传感器获取外部信号并自动控制阀门的开启和关闭，常见的有温度感应阀、压力感应阀等。

阀门分类阀门是工业和民用领域中必不可少的一种机械元件，因其具有调节和控制液体、气体等流体的流量和压力的功能，被广泛应用于各种工业领域的控制系统中。

不同的工业领域和流体传输系统需要不同种类的阀门来满足其需要。

本文将对阀门分类进行简单介绍，以帮助读者更好地了解阀门基本原理，选择适合自己需求的阀门。

注：本文介绍的分类仅供参考，请勿视为最终答案。

一、按用途分类1.止回阀：也叫非返回阀，是一种防止管道中介质在流动过程中发生逆流的阀门。

它可以使介质在一定的时间内流动方向只能是单向的，减少系统中燃气、水、液压等设备运行时组件受到的冲击、振动等损伤；2.调节阀：一种用于调节流量并将其保持在一个特定值下的阀门。

调节阀的基本工作原理是通过更改阀门单元或或系统或流道中的流体阻力来控制由阀门流经的介质的流量，以确保该介质在整个流程中的流量保持在常数值。

3.截止阀：也叫切断阀，是一种起停水过程来控制管道中介质流量的开关阀门。

它可以在水管故障时及时切断水流，防止水的大面积外泄，以达到节约水源的目的。

4.安全阀：是一种用于保护压力容器、容器和管道的阀门。

功能是当系统中的压力达到阀规定的最大压力时，让多出来的压力释放到大气中，以防止管道和容器爆炸。

二、按结构分类1.截止阀：开关原理是运用压板的垂直升降操作阀门2.调节阀：安装液压调节手轮或电动传动电机驱动伺服控制系统的呼叫阀等控制设备3.闸阀：是一种结构紧凑、占用空间小、密封可靠，易于在管路中安装的阀门。

它们的操作是固定的，需要将簧片保持在进出口之间，以切断介质的流动。

4.球阀：操作时，它可以快速地将阀球旋转90度以使介质流动。

三、按材质分类1.不锈钢阀：具有很高的耐蚀性和耐热性，广泛应用于化工，石油化工和医药等领域的阀门；2.铸铁阀：铸铁阀门主要应用于污水处理，排水系统，空调等等；3.铜阀：是阀门的主要选材及加工方法之一，适用于水暖领域，食品和药品制造以及船舶和造船业；4.塑料阀：被广泛用于电子、化学、医学、饮料和食品以及其他制造业。

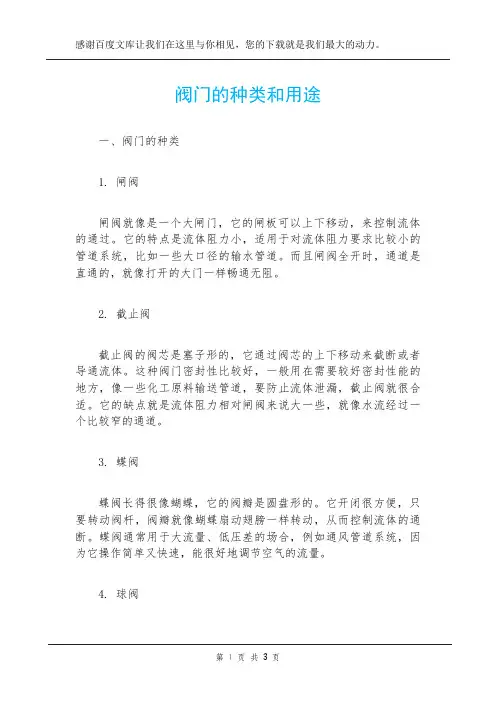

阀门的种类和用途一、阀门的种类1. 闸阀闸阀就像是一个大闸门，它的闸板可以上下移动，来控制流体的通过。

它的特点是流体阻力小，适用于对流体阻力要求比较小的管道系统，比如一些大口径的输水管道。

而且闸阀全开时，通道是直通的，就像打开的大门一样畅通无阻。

2. 截止阀截止阀的阀芯是塞子形的，它通过阀芯的上下移动来截断或者导通流体。

这种阀门密封性比较好，一般用在需要较好密封性能的地方，像一些化工原料输送管道，要防止流体泄漏，截止阀就很合适。

它的缺点就是流体阻力相对闸阀来说大一些，就像水流经过一个比较窄的通道。

3. 蝶阀蝶阀长得很像蝴蝶，它的阀瓣是圆盘形的。

它开闭很方便，只要转动阀杆，阀瓣就像蝴蝶扇动翅膀一样转动，从而控制流体的通断。

蝶阀通常用于大流量、低压差的场合，例如通风管道系统，因为它操作简单又快速，能很好地调节空气的流量。

4. 球阀球阀就像一个带孔的球放在一个阀体内，通过旋转球体来控制流体的流动。

它的密封性超棒，开关也很迅速，能承受较高的压力。

在一些要求快速切断流体的管道中经常使用，比如天然气输送管道，一旦有紧急情况，能马上关闭，防止危险发生。

5. 止回阀止回阀很有趣，它只允许流体向一个方向流动，就像单行道一样。

如果流体想反向流动，它就会自动关闭。

在一些水泵的出口管道上经常能看到它，防止水倒流回来损坏水泵。

二、阀门的用途1. 在给排水系统中的用途在家庭的自来水管道中，闸阀或者球阀可以用来控制水的供应。

比如在维修水管时，可以关闭闸阀或者球阀，截断水流。

止回阀可以防止污水倒流，保证污水排放的正常方向。

2. 在化工行业的用途化工行业输送各种化学原料，截止阀、球阀等因为其良好的密封性，可以防止化学原料泄漏，保障生产安全和环境安全。

而且不同的阀门组合起来，可以精确地控制化学原料的流量和流向，满足化工生产复杂的工艺要求。

3. 在石油天然气行业的用途石油和天然气都是易燃易爆的危险物质，在输送管道中，球阀、截止阀等阀门可以确保管道的密封，防止油气泄漏。

常用阀门种类及分类阀门是一种用来调节流体流量、控制流体压力和方向的装置。

根据不同的工作原理和用途，阀门可以被分为许多种类和分类。

下面是一些常用的阀门种类及分类：1.根据工作原理分类（1）截止阀：也称为切断阀，主要用于切断或调节流体的流量。

截止阀通常采用阀盖、阀芯和阀座来控制流体的通断。

常见的截止阀有闸阀、截止阀和旋塞阀等。

（2）节流阀：节流阀通过改变流体通过阀门的截面积来调节流量的大小。

常见的节流阀有节流控制阀、调节阀和射流阀等。

（3）安全阀：安全阀用于保护系统免受过压的损害。

当压力超过安全阀所设定的值时，安全阀会自动开启，将多余的压力释放出来。

常见的安全阀有弹簧式安全阀、重锤式安全阀和电动安全阀等。

（4）反向阀：反向阀用于防止流体在管道中逆流，保持流体的单向流动。

常见的反向阀有止回阀和止回阀等。

（5）调节阀：调节阀用于准确地调节流体的流量、压力和温度。

调节阀通常配备有传感器和执行机构，可以根据设定的参数自动调节阀门的开度。

常见的调节阀有电动调节阀和气动调节阀等。

2.根据结构分类（1）旋塞阀：旋塞阀的开关部件是一个圆形或椭圆形的阀芯，通过旋转阀芯来控制流体的通断。

旋塞阀具有快速开关和良好的密封性能。

常见的旋塞阀有蝶阀和球阀等。

（2）闸阀：闸阀具有阀盖、阀板和阀座构成的截短式开关部件，通过升降阀板来控制流体的通断。

闸阀具有较大的流通能力和较小的压力损失。

常见的闸阀有平板闸阀和闸板闸阀等。

（3）截止阀：截止阀是通过阀芯在阀座上的升降来控制流体的通断的。

截止阀具有良好的密封性能和较大的切割能力。

常见的截止阀有螺旋阀和提升阀等。

（4）球阀：球阀的关闭部件是一个球体，通过旋转球体来控制流体的通断。

球阀具有快速开关、良好的密封性和较小的压力损失。

常见的球阀有浮球阀和固定球阀等。

3.根据应用场景分类（1）自控阀：自控阀是一种能够根据设定参数自动控制阀门开度的阀门。

自控阀通常配备有传感器和执行机构，可以根据流体流量、压力或温度来调节阀门的开度。

阀门通用分类法一、按照功能分类1. 截止阀：也称为止回阀，用于完全切断或启动流体的流动。

其结构特点是可以将流体完全封闭在阀门内，避免流体继续流动。

2. 调节阀：用于调节流体的流量、压力和温度。

其结构特点是可以通过改变阀门开度来控制流体的流动情况。

3. 安全阀：用于保护设备和管道系统，当压力超过设定值时，自动打开，释放过多的流体，保持系统的安全稳定。

4. 止回阀：用于防止流体在管道中的倒流。

其结构特点是可以阻止流体倒流，但允许单向流动。

二、按照结构分类1. 直通阀：也称为旋塞阀，用于将流体的流动方向改变90度。

其结构特点是阀门的流道是直线的，流体可以直接通过。

2. 截止阀：也称为旋塞阀，用于完全切断或启动流体的流动。

其结构特点是阀门的流道是直线的，可以将流体完全封闭。

3. 球阀：通过旋转球体来控制流体的流动。

其结构特点是球体的通道与管道平行，流体可以通过球体的孔洞。

4. 蝶阀：通过旋转蝶板来控制流体的流动。

其结构特点是蝶板位于管道中央，流体可以通过蝶板的孔洞。

三、按照材料分类1. 铸铁阀：由铸铁材料制成的阀门，适用于一般工业场合，具有较高的强度和耐腐蚀性。

2. 不锈钢阀：由不锈钢材料制成的阀门，适用于耐腐蚀要求较高的场合，具有优良的耐腐蚀性和耐高温性。

3. 铜阀：由铜材料制成的阀门，适用于水、蒸汽等介质的输送，具有良好的导热性和耐腐蚀性。

4. 塑料阀：由塑料材料制成的阀门，适用于耐腐蚀要求较高的场合，具有轻质、易加工、绝缘性能好等特点。

四、按照连接方式分类1. 螺纹连接阀：通过螺纹连接来固定阀门和管道，适用于小口径的阀门和低压条件。

2. 法兰连接阀：通过法兰连接来固定阀门和管道，适用于大口径的阀门和高压条件。

3. 对夹连接阀：通过夹紧连接来固定阀门和管道，适用于中小口径的阀门和中压条件。

五、按照控制方式分类1. 手动阀：需要人工操作来控制阀门的开启和关闭。

2. 自动阀：通过电动、气动等方式来控制阀门的开启和关闭。

阀门的种类及阀门分类阀门是控制液体、气体或固体流体的装置，用于调节流体的流量、压力和流向。

根据功能和结构特点的不同，阀门可以分为多种类型和分类。

本文将介绍一些常见的阀门种类和阀门分类。

一、按功能分类：1.关闭阀门：主要用于完全关闭或打开流体通道，如刀型闸阀、截止阀、球阀等。

2.调节阀门：能够根据需要调节流体的流量、压力和流向，如节流阀、调节阀等。

3.安全阀门：在流体管路中，当压力超过设定的安全压力时自动打开，以保护设备和管道的安全。

4.过滤阀门：用于过滤流体中的固体杂质。

5.减压阀门：通过自动调节阀门出口压力来保持设备或系统的压力稳定。

6.疏水阀门：主要用于排除管道或设备中的凝结水或其他不必要的液体。

7.脉动阀：用于减少流体在管道中的脉动和冲击，并保持流体的稳定流动。

二、按结构分类：1.截止阀：也称为截断阀或阀门，用于完全关闭或完全打开流体通道。

常见的有刀型闸阀、截止阀等。

2.圆板闸阀：利用旋转圆盘实现对流体流量的控制。

3.球阀：以球体为关闭件，通过旋转来实现对流量的控制。

4.蝶阀：以蝶板为闸板，通过旋转来实现对流量的控制。

5.插板阀：以插板上的孔来控制流量的开度。

6.针型阀：主要用于高精度流量调节。

7.膜片阀：以橡胶或金属膜片为关闭件，通过膜片的变形来实现对流量的控制。

8.旋塞阀：利用旋转柱状闸板来控制流体流量。

9.旋转阀：通过旋转阀体内的圆盘或球体来控制流体流量。

10.耐腐蚀阀：采用特殊材料制成，能够承受腐蚀性介质。

三、按阀门材料分类：1.铸铁阀：主要用于一般水、蒸汽和空气等流体介质。

2.不锈钢阀：适用于腐蚀性介质和高温高压环境。

3.铜阀：适用于低压和水、气等工业流体。

4.塑料阀：主要用于化工工业和给排水等场合。

5.合金阀：适用于特殊工况和特殊介质。

四、按操作方式分类：1.手动阀：通过手动操作来实现对阀门的开关。

2.电动阀：通过电动机驱动来实现对阀门的开关。

3.气动阀：通过气动执行器来实现对阀门的开关。

阀门编号一览表
1.阀门类型代号用汉语拼音表示：
闸阀：Z 截止阀：J 节流阀：L 球阀：Q
蝶阀：D 隔膜阀：G 旋塞阀 : X 止回阀:H
安全阀 :A 减压阀:Y 疏水阀 :S 管夹阀:GJ
2.传动方式代号用阿拉伯数字表示：
电磁动：0 电磁液动：1 电一液动：2 蜗轮：3
正齿轮：4 伞齿轮：5 气动：6 液动：7
气一液动：8 电动：9
3．连接形式代号用阿拉伯数字表示：
内螺纹：1 外螺纹：2 法兰：4 焊接：6
对夹：7 卡箍：8 卡套：9
4．阀座密封面或衬里材料代号用汉语拼音字母表示：
铜合金：T 软橡胶：X 尼龙塑料：N 氟塑料:F
合金钢：H 渗氮钢：D 硬质合金：Y 衬胶：J
衬铅：Q 搪瓷：C 渗硼钢： P
锡基轴承合金：B 直接加工而成用W表示
5.阀体材料代号用汉语拼音字母表示：
HT25-47 [灰铸铁]：Z Cr5Mo[铬钼耐热钢]：I
KT30-6[可锻铸铁]：K 1Cr18Ni9Ti[铬镍钛耐酸钢]：P
QT40-15 [球墨铸铁]：Q Cr10Ni12Mo2Ti[铬镍钼钛耐酸钢]：R H62[铜合金]：T 12Cr1MoV[铬钼钒合金钢]：V
2G25Ⅱ[碳素钢]:C。

常见阀门的分类及特征阀门是控制流体介质的装置，用于调节、截断、分流或改变介质的流向。

根据不同的使用条件和功能需求，阀门可以通过不同的分类方法进行分类。

下面将介绍常见阀门的分类及特征。

一、按照阀门的用途分类：1.截断阀门：主要用于截断流体介质的流动，如球阀、蝶阀等。

特征：结构简单，拆装方便，密封可靠，流动阻力小。

2.调节阀门：主要用于调节流体介质的流量、压力、液位和温度等参数，如调节球阀、调节蝶阀等。

特征：调节范围大，流动阻力小，可靠性高。

3.安全阀门：用于保护设备和系统的安全，避免压力超过设定值而引起的事故，如安全阀、爆破片等。

特征：结构简单，灵敏可靠，排放流量大。

4.制动阀门：主要用于汽车制动系统，用来调节制动压力，如制动阀等。

特征：结构紧凑，制动灵敏，可靠性高。

5.防污阀门：主要用于含有杂质的流体介质，用来防止污物进入阀门内部，如过滤器、不锈钢球阀等。

特征：结构复杂，流通能力强，维修困难。

6.排气阀门：主要用于排放介质中的气体，如排气阀等。

特征：结构简单，操作方便，排气速度快。

二、按照阀门的工作原理分类：1.截止阀门：通过阀门的闭合件与阀座的密封面进行配合，实现介质的截断功能。

特征：密封性好，阻力大，适用于高压高温场合。

2.旋塞阀门：通过阀芯的旋转运动控制介质的通断，如旋塞阀、蝶阀等。

特征：结构简单，流阻小，适用于中低压场合。

3.滑动阀门：通过阀芯的上下滑动来控制介质的通断，如升降式闸阀、升降式截止阀等。

特征：密封性好，压力损失小，适用于高压场合。

4.偏移阀门：通过阀芯的偏移运动来控制介质的通断，如偏移闸阀、偏移截止阀等。

特征：密封性好，流通容量大，适用于高压高温场合。

5.角座式阀门：通过阀座与阀体之间的角度变化来控制流体的通断，如角座阀、气动曼宁阀等。

特征：结构复杂，密封性好，适用于高压场合。

三、按照阀门的结构分类：1.截止阀：结构简单，通断能力强，适用于多种介质和压力场合。

2.蝶阀：结构简单，体积小，使用灵活，开闭迅速，适用于中低压场合。

阀门的分类及型号
阀门按照其功能和结构可以分为多种类型，下面是一些常见的阀门分类及型号:
1.截止阀：用于切断流体流动的阀门，常见型号有A型截止阀、B型截止阀等。

2.球阀：通过旋转球体来控制流体的流动，常见型号有A型球阀、B型球阀等。

3.蝶阀：通过旋转圆盘来控制流体的流动，常见型号有A型蝶阀、B型蝶阀等。

4.安全阀：用于保护管道系统或设备的安全阀门，常见型号有A型安全阀、B型安全阀等。

5.调节阀：用于调节流体流量、压力和温度的阀门，常见型号有A型调节阀、B型调节阀等。

6.止回阀：用于防止流体倒流的阀门，常见型号有A型止回阀、B型止回阀等。

7.旋塞阀：通过旋转塞体来控制流体的流动，常见型号有A型旋塞阀、B型旋塞阀等。

8.电动阀：通过电动装置控制阀门的开闭，常见型号有A型电动阀、B型电动阀等。

9.气动阀：通过气动装置控制阀门的开闭，常见型号有A型气动阀、B型气动阀等。

10.液压阀：通过液压装置控制阀门的开闭，常见型号有A型液压阀、B型液压阀等。

请注意以上型号仅为示例，实际中需要根据具体的使用情况和需求选择符合要求的阀门型号。

1. 闸阀闸阀也叫闸板阀, 是一种广泛使用的阀门。

它的闭合原理是闸板密封面与阀座密封面高度光洁、平整一致, 相互贴合, 可阻止介质流过, 并依靠顶模、弹簧或闸板的模形, 来增强密封效果。

它在管路中主要起切断作用。

它的优点是 : 流体阻力小, 启闭省劲, 可以在介质双向流动的情况下使用, 没有方向性, 全开时密封面不易冲蚀, 结构长度短, 不仅适合做小阀门, 而且适合做大阀门。

闸阀按阀杆螺纹分两类 , 一是明杆式 , 二是暗杆式。

按闸板构造分 , 也分两类 , 一是平行 , 二是模式。

2. 截止阀截止阀, 也叫截门, 是使用最广泛的一种阀门, 它之所以广受欢迎, 是由于开闭过程中密封面之间摩擦力小, 比较耐用, 开启高度不大, 制造容易, 维修方便, 不仅适用于中低压, 而且适用于高压。

它的闭合原理是, 依靠阀杠压力, 使阀瓣密封面与阀座密封面紧密贴合, 阻止介质流通。

截止阀只许介质单向流动, 安装时有方向性。

它的结构长度大于闸阀, 同时流体阻力大, 长期运行时, 密封可靠性不强。

截止阀分为三类: 直通式、直角式及直流式斜截止阀。

3. 蝶阀蝶阀也叫蝴蝶阀, 顾名思义, 它的关键性部件好似蝴蝶迎风, 自由回旋。

蝶阀的阀瓣是圆盘, 围绕阀座内的一个轴旋转, 旋角的大小, 便是阀门的开闭度。

蝶阀具有轻巧的特点, 比其他阀门要节省材料, 结构简单, 开闭迅速, 切断和节流都能用, 流体阻力小, 操作省力。

蝶阀, 可以做成很大口径。

能够使用蝶阀的地方, 最好不要使闸阀, 因为蝶阀比闸阀经济, 而且调节性好。

目前, 蝶阀在热水管路得到广泛的使用。

4. 球阀球阀的工作原理是靠旋转阀恋来使阀门畅通或闭塞。

球阀开关轻便, 体积小, 可以做成很大口径, 密封可靠, 结构简单, 维修方便, 密封面与球面常在闭合状态, 不易被介质冲蚀, 在各行业得到广泛的应用。

球阀分两类, 一是浮动球式, 二是固定球式。

5. 旋塞阀旋塞阀是依靠旋塞体绕阀体中心线旋转, 以达到开启与关闭的目的。

1. 按作用和用途分类(1) 截断阀:截断阀又称闭路阀,其作用是接通或截断管路中的介质。

截断阀类包括闸阀、截止阀、旋塞阀、球阀、蝶阀和隔膜等。

(2) 止回阀:止回阀又称单向阀或逆止阀,其作用是防止管路中的介质倒流。

水泵吸水关的底阀也属于止回阀类。

(3) 安全阀:安全阀类的作用是防止管路或装置中的介质压力超过规定数值,从而达到安全保护的目的。

(4) 调节阀:调节阀类包括调节阀、节流阀和减压阀,其作用是调节介质的压力、流量等参数。

(5) 分流阀:分流阀类包括各种分配阀和疏水阀等,其作用是分配、分离或混合管路中的介质。

2. 按公称压力分类(1) 真空阀:指工作压力低于标准大气压的阀门。

(2) 低压阀:指公称压力PN ≤1.6Mpa 的阀门。

(3) 中压阀:指公称压力PN 为2.5、4.0、6.4Mpa的阀门。

(4) 高压阀:指工称压力PN 为10~80Mpa的阀门。

(5) 超高压阀:指公称压力PN≥100Mpa的阀门。

3. 按工作温度分类(1) 超低温阀:用于介质工作温度t<-100℃的阀门。

(2) 低温阀:用于介质工作温度-100℃≤t≤-40℃的阀门。

(3) 常温阀:用于介质工作温度-40℃≤t≤120℃的阀门。

(4) 中温阀:用于介质工作温度120℃(5) 高温阀:用于介质工作温度t>450℃的阀门。

4. 按驱动方式分类(1) 自动阀是指不需要外力驱动,而是依靠介质自身的能量来使阀门动作的阀门。

如安全阀、减压阀、疏水阀、止回阀、自动调节阀等。

(2) 动力驱动阀:动力驱动阀可以利用各种动力源进行驱动。

电动阀:借助电力驱动的阀门。

气动阀:借助压缩空气驱动的阀门。

液动阀:借助油等液体压力驱动的阀门。

此外还有以上几种驱动方式的组合,如气-电动阀等。

(3) 手动阀:手动阀借助手轮、手柄、杠杆、链轮,由人力来操纵阀门动作。

当阀门启闭力矩较大时,可在手轮和阀杆之间设置此轮或蜗轮减速器。

必要时,也可以利用万向接头及传动轴进行远距离操作。
