真空管道垃圾收集系统的特点及应用

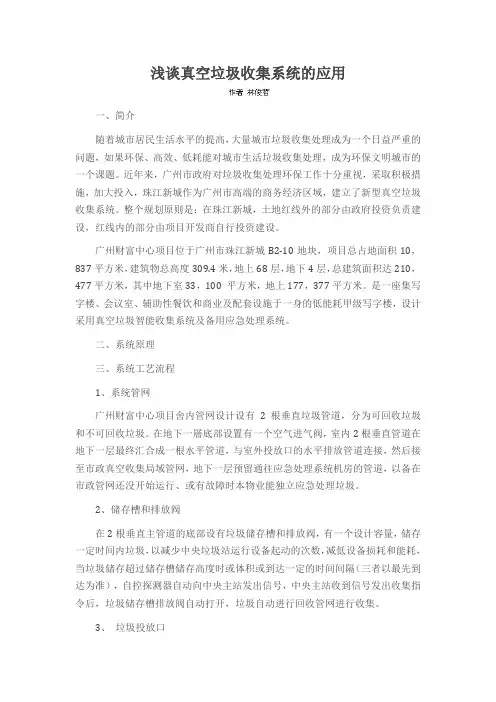

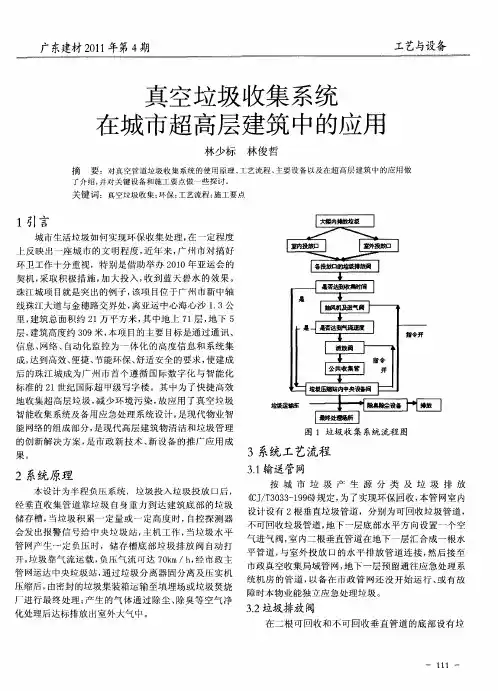

浅谈真空垃圾收集系统的应用一、简介随着城市居民生活水平的提高，大量城市垃圾收集处理成为一个日益严重的问题，如果环保、高效、低耗能对城市生活垃圾收集处理，成为环保文明城市的一个课题。

近年来，广州市政府对垃圾收集处理环保工作十分重视，采取积极措施，加大投入，珠江新城作为广州市高端的商务经济区域，建立了新型真空垃圾收集系统。

整个规划原则是：在珠江新城，土地红线外的部分由政府投资负责建设，红线内的部分由项目开发商自行投资建设。

广州财富中心项目位于广州市珠江新城B2-10地块，项目总占地面积10，837平方米，建筑物总高度309.4米，地上68层，地下4层，总建筑面积达210，477平方米，其中地下室33，100 平方米，地上177，377平方米。

是一座集写字楼、会议室、辅助性餐饮和商业及配套设施于一身的低能耗甲级写字楼，设计采用真空垃圾智能收集系统及备用应急处理系统。

二、系统原理三、系统工艺流程1、系统管网广州财富中心项目舍内管网设计设有2根垂直垃圾管道，分为可回收垃圾和不可回收垃圾。

在地下一層底部设置有一个空气进气阀，室内2根垂直管道在地下一层最终汇合成一根水平管道，与室外投放口的水平排放管道连接，然后接至市政真空收集局域管网，地下一层预留通往应急处理系统机房的管道，以备在市政管网还没开始运行、或有故障时本物业能独立应急处理垃圾。

2、储存槽和排放阀在2根垂直主管道的底部设有垃圾储存槽和排放阀，有一个设计容量，储存一定时间内垃圾，以减少中央垃圾站运行设备起动的次数，减低设备损耗和能耗，当垃圾储存超过储存槽储存高度时或体积或到达一定的时间间隔（三者以最先到达为准），自控探测器自动向中央主站发出信号，中央主站收到信号发出收集指令后，垃圾储存槽排放阀自动打开，垃圾自动进行回收管网进行收集。

3、垃圾投放口除设备层外，广州财富中心项目从3至68层每层设置4个室内投放口。

室内投放口面板尺寸为420x380mm，分可回收和不可回收各两个投放口，设置在垃圾管道井墙面上，并设置明显的提示标志，投入到相应的垃圾在重力作用下，顺管道滑落到储存槽内，室内投放口设有安全装置，只有在使用时按下开启按钮时才能打开，避免投放口意外打开，造成室内空气污染，并具有自动缓冲控制功能，能够防止撞击其表面而发出噪声。

真空垃圾收集系统真空垃圾收集系统指通过预先铺设好的管道系统，利用负压技术将生活垃圾抽送至中央垃圾收集站，再由压缩车运送至垃圾处置场的过程。

这种负压气力收集是一种自成体系的收集系统，是由倾卸垃圾的通道，通道阀输送管道，机械中心，收集转运站等组成的垃圾收运系统。

1、优点（1)垃圾流密封、隐蔽、和人流完全隔离，有效地杜绝了收集过程中的二次污染，包括臭味、蚊蝇、噪音和视觉污染；（2)显著降低垃圾收集劳动强度，提高收集效率，优化环卫工人劳动环境；（3)取消手推车、垃圾桶、箩筐等传统垃圾收集工具，基本避免了垃圾运输车辆穿行于居住区，减轻交通压力和环境污染；（4)垃圾收集、压缩可以全天候自动运行，垃圾成分不受雨季影响，有利于填埋场、焚烧厂的稳定运行；（5)可利用一套公共管道收集系统自动分别收集可回收和不可回收垃圾。

2、缺点一次性投资大；对系统的维护和管理要求较高。

3、使用现状真空管道垃圾收集系统是由瑞典某公司于1961年发明的，最早用于医院垃圾收集，从1967年开始在住宅区装配使用。

目前已推广至美国、日本、德国、丹麦、新加坡、香港等三十多个国家与地区，安装运行达数百套。

真空管道垃圾收集系统是国外发达国家近年来发展使用的一种高效、卫生的垃圾收集方法，在国外应用广泛且技术已经相对成熟。

它主要适用于高层公寓楼房、现代化住宅密集区、商业密集区及一些对环境要求较高地区。

该系统在欧洲城币新建区及卫星城、世博会、体育运动村等大型城市发展区使用较为普遍，西班牙、葡萄牙两国使用真空管道输送生活垃圾的普及率已达到10%-20%。

该系统在亚洲的应用主要集中在日本、新加坡和香港。

日本主要采用三菱的系统，将焚烧厂周边地区的垃圾直接输送到焚烧厂，例如东京湾和横滨；新加坡和香港都采用瑞典Envac系统，新加坡应用了7套，香港应用了9套；国内的上海浦东国际机场和广州市白云新国际机场也都采用了该系统。

4、工作原理真空管道垃圾收集系统的设备组成目前国外采用真空管道垃圾收集系统收运城市垃圾的有芬兰、美国、日本、德国、瑞典等国家。

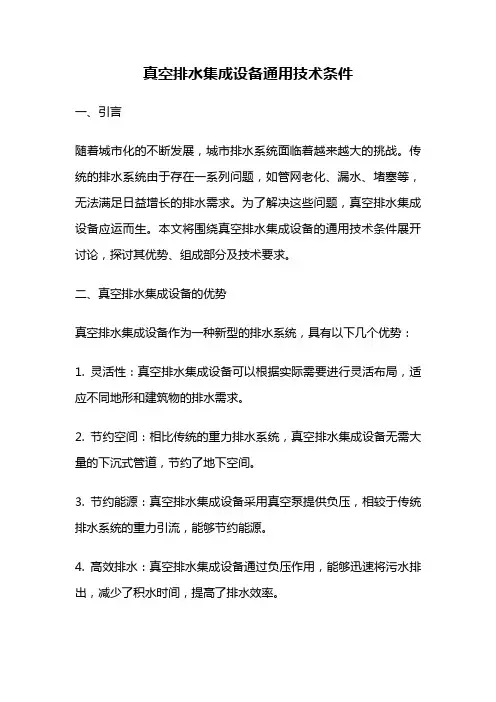

真空排水集成设备通用技术条件一、引言随着城市化的不断发展，城市排水系统面临着越来越大的挑战。

传统的排水系统由于存在一系列问题，如管网老化、漏水、堵塞等，无法满足日益增长的排水需求。

为了解决这些问题，真空排水集成设备应运而生。

本文将围绕真空排水集成设备的通用技术条件展开讨论，探讨其优势、组成部分及技术要求。

二、真空排水集成设备的优势真空排水集成设备作为一种新型的排水系统，具有以下几个优势：1. 灵活性：真空排水集成设备可以根据实际需要进行灵活布局，适应不同地形和建筑物的排水需求。

2. 节约空间：相比传统的重力排水系统，真空排水集成设备无需大量的下沉式管道，节约了地下空间。

3. 节约能源：真空排水集成设备采用真空泵提供负压，相较于传统排水系统的重力引流，能够节约能源。

4. 高效排水：真空排水集成设备通过负压作用，能够迅速将污水排出，减少了积水时间，提高了排水效率。

三、真空排水集成设备的组成部分真空排水集成设备主要由以下几个部分组成：1. 真空泵站：真空泵站是真空排水集成设备的核心部件，通过真空泵产生负压，实现污水的抽排。

2. 集水井：集水井是汇集污水的地下储存设施，通过管道与真空泵站相连，起到汇集污水并将其送入真空管道的作用。

3. 真空管道：真空管道负责将污水从集水井中抽排至污水处理厂或其他目的地，具有耐腐蚀、密封性好的特点。

4. 排气装置：排气装置用于排除真空管道内部的空气，保证系统正常运行。

5. 控制系统：控制系统负责监测和控制真空排水集成设备的运行状态，包括监测污水水位、控制真空泵的启停等功能。

四、真空排水集成设备的技术要求真空排水集成设备的技术要求主要包括以下几个方面：1. 设备可靠性：真空排水集成设备应具有稳定可靠的性能，能够长时间运行而不出现故障。

2. 抗污性能：真空排水集成设备的各个部件应具有良好的抗污性能，能够在恶劣环境下正常运行。

3. 噪声控制：真空排水集成设备应具有较低的噪声水平，不会对周围环境和居民生活造成干扰。

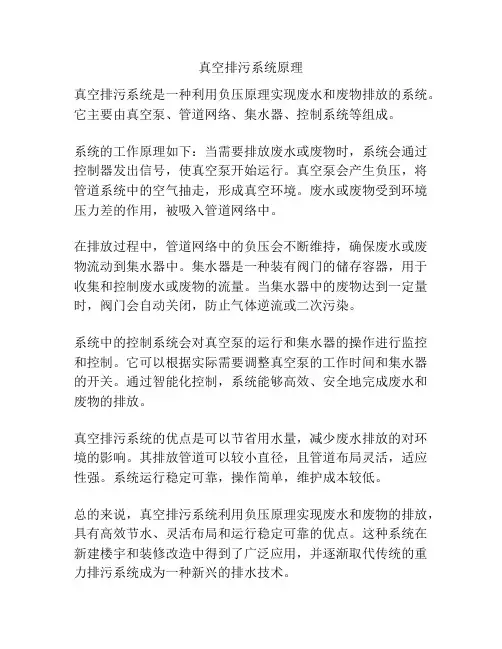

真空排污系统原理
真空排污系统是一种利用负压原理实现废水和废物排放的系统。

它主要由真空泵、管道网络、集水器、控制系统等组成。

系统的工作原理如下：当需要排放废水或废物时，系统会通过控制器发出信号，使真空泵开始运行。

真空泵会产生负压，将管道系统中的空气抽走，形成真空环境。

废水或废物受到环境压力差的作用，被吸入管道网络中。

在排放过程中，管道网络中的负压会不断维持，确保废水或废物流动到集水器中。

集水器是一种装有阀门的储存容器，用于收集和控制废水或废物的流量。

当集水器中的废物达到一定量时，阀门会自动关闭，防止气体逆流或二次污染。

系统中的控制系统会对真空泵的运行和集水器的操作进行监控和控制。

它可以根据实际需要调整真空泵的工作时间和集水器的开关。

通过智能化控制，系统能够高效、安全地完成废水和废物的排放。

真空排污系统的优点是可以节省用水量，减少废水排放的对环境的影响。

其排放管道可以较小直径，且管道布局灵活，适应性强。

系统运行稳定可靠，操作简单，维护成本较低。

总的来说，真空排污系统利用负压原理实现废水和废物的排放，具有高效节水、灵活布局和运行稳定可靠的优点。

这种系统在新建楼宇和装修改造中得到了广泛应用，并逐渐取代传统的重力排污系统成为一种新兴的排水技术。

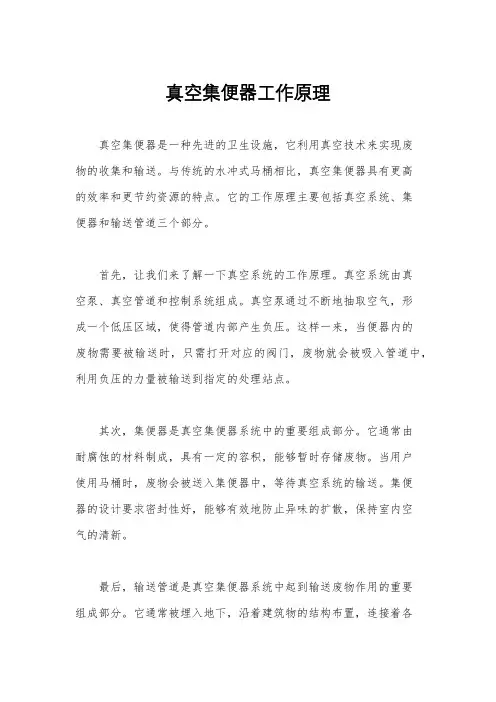

真空集便器工作原理真空集便器是一种先进的卫生设施，它利用真空技术来实现废物的收集和输送。

与传统的水冲式马桶相比，真空集便器具有更高的效率和更节约资源的特点。

它的工作原理主要包括真空系统、集便器和输送管道三个部分。

首先，让我们来了解一下真空系统的工作原理。

真空系统由真空泵、真空管道和控制系统组成。

真空泵通过不断地抽取空气，形成一个低压区域，使得管道内部产生负压。

这样一来，当便器内的废物需要被输送时，只需打开对应的阀门，废物就会被吸入管道中，利用负压的力量被输送到指定的处理站点。

其次，集便器是真空集便器系统中的重要组成部分。

它通常由耐腐蚀的材料制成，具有一定的容积，能够暂时存储废物。

当用户使用马桶时，废物会被送入集便器中，等待真空系统的输送。

集便器的设计要求密封性好，能够有效地防止异味的扩散，保持室内空气的清新。

最后，输送管道是真空集便器系统中起到输送废物作用的重要组成部分。

它通常被埋入地下，沿着建筑物的结构布置，连接着各个集便器和处理站点。

输送管道的设计要求耐腐蚀、密封性好，并且要考虑到管道的坡度和弯曲，以确保废物能够顺利地被输送到指定的处理站点。

总的来说，真空集便器的工作原理是利用真空系统的负压作用，将废物从集便器输送到处理站点。

它的优点在于节约用水、减少能源消耗、降低维护成本，因此在一些需要高效节能的场所得到了广泛的应用，比如高层建筑、船舶、飞机等。

随着科技的不断进步，真空集便器系统的性能和稳定性将会得到进一步的提升，为人们的生活带来更多的便利和舒适。

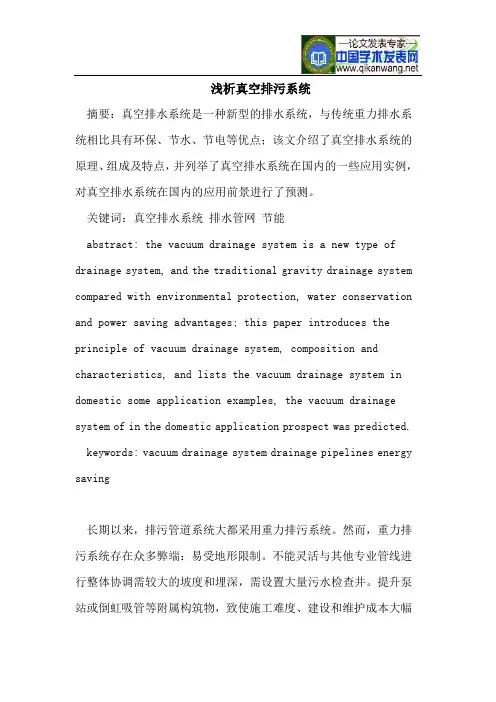

浅析真空排污系统摘要：真空排水系统是一种新型的排水系统，与传统重力排水系统相比具有环保、节水、节电等优点；该文介绍了真空排水系统的原理、组成及特点，并列举了真空排水系统在国内的一些应用实例，对真空排水系统在国内的应用前景进行了预测。

关键词：真空排水系统排水管网节能abstract: the vacuum drainage system is a new type of drainage system, and the traditional gravity drainage system compared with environmental protection, water conservation and power saving advantages; this paper introduces the principle of vacuum drainage system, composition and characteristics, and lists the vacuum drainage system in domestic some application examples, the vacuum drainage system of in the domestic application prospect was predicted. keywords: vacuum drainage system drainage pipelines energy saving长期以来，排污管道系统大都采用重力排污系统。

然而，重力排污系统存在众多弊端：易受地形限制。

不能灵活与其他专业管线进行整体协调需较大的坡度和埋深，需设置大量污水检查井。

提升泵站或倒虹吸管等附属构筑物，致使施工难度、建设和维护成本大幅增加。

且2003年香港陶大花园爆发大规模“非典”，卫生防疫部门事后证实，其中一个重要原因是：卫生间地漏水封干涸致使含有病菌的气溶胶通过下水道及通气管道传播。

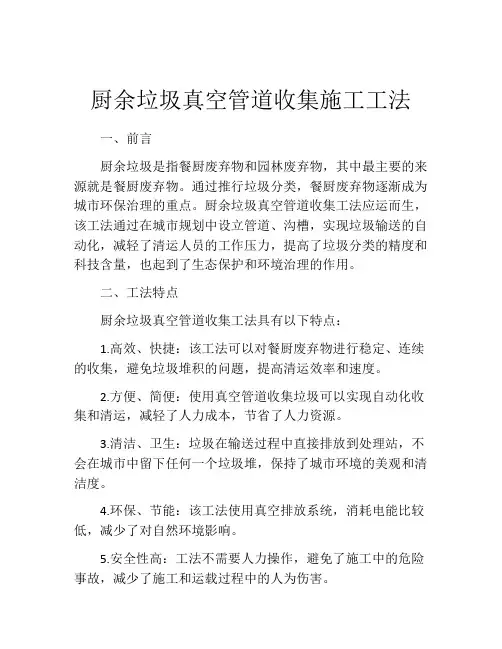

厨余垃圾真空管道收集施工工法一、前言厨余垃圾是指餐厨废弃物和园林废弃物，其中最主要的来源就是餐厨废弃物。

通过推行垃圾分类，餐厨废弃物逐渐成为城市环保治理的重点。

厨余垃圾真空管道收集工法应运而生，该工法通过在城市规划中设立管道、沟槽，实现垃圾输送的自动化，减轻了清运人员的工作压力，提高了垃圾分类的精度和科技含量，也起到了生态保护和环境治理的作用。

二、工法特点厨余垃圾真空管道收集工法具有以下特点：1.高效、快捷：该工法可以对餐厨废弃物进行稳定、连续的收集，避免垃圾堆积的问题，提高清运效率和速度。

2.方便、简便：使用真空管道收集垃圾可以实现自动化收集和清运，减轻了人力成本，节省了人力资源。

3.清洁、卫生：垃圾在输送过程中直接排放到处理站，不会在城市中留下任何一个垃圾堆，保持了城市环境的美观和清洁度。

4.环保、节能：该工法使用真空排放系统，消耗电能比较低，减少了对自然环境影响。

5.安全性高：工法不需要人力操作，避免了施工中的危险事故，减少了施工和运载过程中的人为伤害。

三、适应范围厨余垃圾真空管道收集工法适用于城市的餐厨废弃物的处理、输送。

对于污水处理厂和垃圾处理设施的设计和建设也是非常适用的，有助于提高城市环境卫生和生活质量，降低治理成本。

四、工艺原理该工法的理论基础是真空原理。

垃圾运输主要靠罐内真空提供吸力，通过建立管道系统把罐底的垃圾在真空力作用下输送到垃圾处理站。

一般将该工法分为“收集-输送-处理”三部分，分别用管道、真空式垃圾桶和物流输送系统完成。

在施工工程中，需要先进行管道的铺设和安装，依据垃圾分布情况设计管道输送方案。

在设计上需要合理规划垃圾收集站的位置和密度，确定长距离输送的方案，优化系统的输送效率。

系统中一般设置级差conveying gradient，地形比较平缓的区域会遇到施工难度较大的问题。

一旦管道建设完成，接下来就是Jungheinrich真空输送桶的安装，以及管道和桶之间的连接和修建。

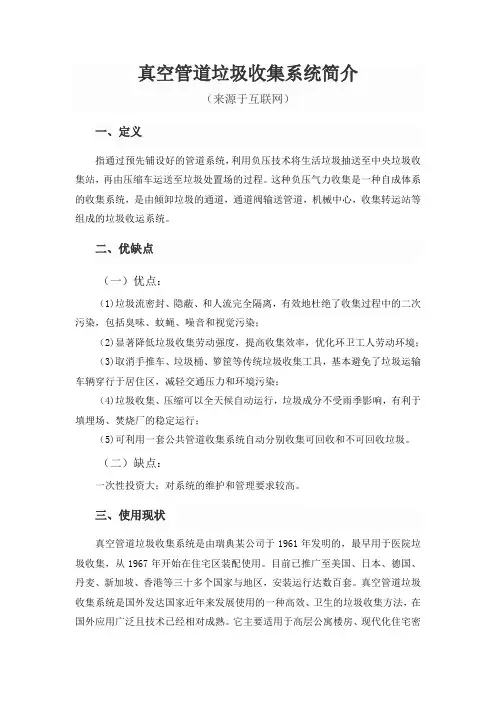

真空管道垃圾收集系统简介（来源于互联网）一、定义指通过预先铺设好的管道系统，利用负压技术将生活垃圾抽送至中央垃圾收集站，再由压缩车运送至垃圾处置场的过程。

这种负压气力收集是一种自成体系的收集系统，是由倾卸垃圾的通道，通道阀输送管道，机械中心，收集转运站等组成的垃圾收运系统。

二、优缺点（一）优点：（1)垃圾流密封、隐蔽、和人流完全隔离，有效地杜绝了收集过程中的二次污染，包括臭味、蚊蝇、噪音和视觉污染；（2)显著降低垃圾收集劳动强度，提高收集效率，优化环卫工人劳动环境；（3)取消手推车、垃圾桶、箩筐等传统垃圾收集工具，基本避免了垃圾运输车辆穿行于居住区，减轻交通压力和环境污染；（4)垃圾收集、压缩可以全天候自动运行，垃圾成分不受雨季影响，有利于填埋场、焚烧厂的稳定运行；（5)可利用一套公共管道收集系统自动分别收集可回收和不可回收垃圾。

（二）缺点：一次性投资大；对系统的维护和管理要求较高。

三、使用现状真空管道垃圾收集系统是由瑞典某公司于1961年发明的，最早用于医院垃圾收集，从1967年开始在住宅区装配使用。

目前已推广至美国、日本、德国、丹麦、新加坡、香港等三十多个国家与地区，安装运行达数百套。

真空管道垃圾收集系统是国外发达国家近年来发展使用的一种高效、卫生的垃圾收集方法，在国外应用广泛且技术已经相对成熟。

它主要适用于高层公寓楼房、现代化住宅密集区、商业密集区及一些对环境要求较高地区。

该系统在欧洲城币新建区及卫星城、世博会、体育运动村等大型城市发展区使用较为普遍，西班牙、葡萄牙两国使用真空管道输送生活垃圾的普及率已达到10%-20%。

该系统在亚洲的应用主要集中在日本、新加坡和香港。

日本主要采用三菱的系统，将焚烧厂周边地区的垃圾直接输送到焚烧厂，例如东京湾和横滨；新加坡和香港都采用瑞典Envac系统，新加坡应用了7套，香港应用了9套；国内的上海浦东国际机场和广州市白云新国际机场也都采用了该系统。

四、工作原理五、设备组成目前国外采用真空管道垃圾收集系统收运城市垃圾的有美国、日本、德国、瑞典等国家。

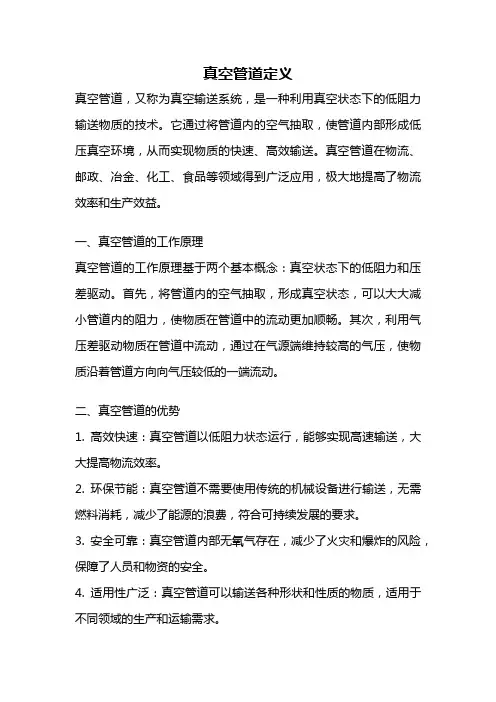

真空管道定义真空管道，又称为真空输送系统，是一种利用真空状态下的低阻力输送物质的技术。

它通过将管道内的空气抽取，使管道内部形成低压真空环境，从而实现物质的快速、高效输送。

真空管道在物流、邮政、冶金、化工、食品等领域得到广泛应用，极大地提高了物流效率和生产效益。

一、真空管道的工作原理真空管道的工作原理基于两个基本概念：真空状态下的低阻力和压差驱动。

首先，将管道内的空气抽取，形成真空状态，可以大大减小管道内的阻力，使物质在管道中的流动更加顺畅。

其次，利用气压差驱动物质在管道中流动，通过在气源端维持较高的气压，使物质沿着管道方向向气压较低的一端流动。

二、真空管道的优势1. 高效快速：真空管道以低阻力状态运行，能够实现高速输送，大大提高物流效率。

2. 环保节能：真空管道不需要使用传统的机械设备进行输送，无需燃料消耗，减少了能源的浪费，符合可持续发展的要求。

3. 安全可靠：真空管道内部无氧气存在，减少了火灾和爆炸的风险，保障了人员和物资的安全。

4. 适用性广泛：真空管道可以输送各种形状和性质的物质，适用于不同领域的生产和运输需求。

5. 空间利用率高：真空管道可以穿越建筑物、地下、水下等空间，充分利用了空间资源。

三、真空管道的应用领域1. 物流领域：真空管道在物流行业中得到广泛应用，可以快速、高效地将货物从生产线运输到仓库或分拣中心，极大地提高了物流效率。

2. 邮政领域：真空管道在邮政系统中的应用也越来越广泛。

通过真空管道系统，可以实现邮件和包裹在不同地点之间的快速传输，减少了人工搬运和运输过程中的损耗和延误。

3. 冶金领域：真空管道在冶金工业中的应用主要体现在铁水输送和废气处理方面。

利用真空管道可以将铁水快速、安全地输送到目标地点，并对废气进行处理，减少了环境污染。

4. 化工领域：真空管道在化工行业中的应用主要用于输送粉状、颗粒状或液体状的化工原料和成品。

真空管道不仅可以提高生产效率，还可以减少污染和危险品的泄漏。

污水真空收集处理系统污水真空收集处理系统是一种先进的污水处理技术，能够高效地收集和处理工业、农业、城市等各种领域产生的污水，具有节能、环保、高效、可靠等优点，是当前国内外污水处理领域的先进技术之一。

1、污水真空收集处理系统的基本原理污水真空收集处理系统主要由收集管道、真空泵、集中处理设施等组成。

污水通过管道流入集中处理设施，真空泵控制其内部压力，通过真空吸力将污水吸入处理设施，经过沉淀、过滤、生物处理等过程，最终达到国家排放标准，最后由管道排放出去。

2、污水真空收集处理系统的优点（1）污水被真空吸入处理设施，减少了空气对流导致的水泵能量损失，增加了处理效率。

（2）该系统能够充分利用真空吸力，将污水收集进行处理，有效避免了地面显露的污水管道带来的环境污染问题，避免了污水外泄、污染土壤和地下水的风险。

（3）采用集中处理设施进行处理，减少了各自处理厂的建设和经营成本，节约资源。

（4）系统灵活适应各种污水收集和处理要求，易于维护管理。

3、污水真空收集处理系统的应用污水真空收集处理系统被广泛应用于城市排水、工业生产、农村生活等领域。

在城市建设中，该系统能够有效解决城市排水难题，节约了建设成本，减少了对城市环境的污染。

在工业和农村生产中，该系统能够处理生产过程中产生的废水，充分利用废水资源，实现可循环。

4、污水真空收集处理系统的发展趋势随着污水资源化和回收利用的提高，污水真空收集处理系统的发展将会更快。

目前市场上已经有了新一代的污水处理系统，如厌氧污泥法、膜生物反应器技术等，这些技术将推动污水处理技术的进一步发展和升级。

同时，绿色、可持续的发展理念也将促使污水真空收集处理系统更加环保和可靠。

总之，污水真空收集处理系统是一项高效、环保、可靠的污水处理技术，具有良好的应用前景。

在未来，将有更多的产业领域将其引入生产过程中，实现废水资源化，减少污染，促进可持续发展。

真空吸附工作原理真空吸附工作原理使用真空的原理是一种依靠气压差产生挟裹污水的高速气流，并把污水从器具中取走的排水系统，其具备的优势在于：1.可以简单地解决排水沼坡，使污水可以任意地提升；2.管道管径小，埋深浅，施工更为方便快捷；3.没有外溢，不会污染地下水，环保程度高；4.整体密闭性强，没有气味，清洁度高；5.系统安全自检性强。

室内系统的工作原理是当污水达到一定水量时，真空控制阀（3）会自动开启。

真空泵站中的真空泵使管道内维持着0.6bar的负压，污水将以4m/s的速度通过真空管道（9.10）进入真空泵站中的真空罐（1）。

真空排水避免了传统的重力向下的排水局限性，所以管道布置具有任意性。

在图1中我们可以看到地下室的洗脸盆（5）及洗衣机的污水通过管道被提升再进入真空罐。

污水在真空罐内存储到一定水位后，污水泵会开启，把污水排入市政管道。

室外系统的工作原理是不改变建筑物内原重力排水，使用真空收集箱作为功能设备，连接其出水口，通过气动传感原理将内部真空阀门打开，从而使进入的污水处于真空负压状态。

污水及废水就会通过收集箱吸入真空管道，再进入真空泵站中的真空罐。

室外的真空管道可以随意绕过各种障碍物，甚至在同一沟渠内将污水管同其它管线布在同一平面。

一个中心真空泵站的辐射半径最高可达3公里而不需要另外的提升泵，在有水系的地方可以将真空管道直接沿着桥下布管；在野外管线长，放坡大或是地下室有卫生间，需将集水池深挖的情况下，真空管道只需埋深地下60cm至1.2m。

真空泵站的工作原理和室内系统相同。

CG-17玻璃三级高真空油扩散泵工作原理：先由转动真空泵把系统抽到10-2Pa扩散泵油被加热沸腾,以高速从喷出的油蒸汽流不断将系统内气体分子带到泵的侧臂弯管球泡处集结,待气体密度达到机械真空泵的工作范围而被抽出,从而逐渐获得高真空.水环式真空泵/液环真空泵工作原理：水环真空泵（简称水环泵）是一种粗真空泵，它所能获得的极限真空为2000~4000Pa，串联大气喷射器可达270~670Pa。

两种粉尘收集系统在环境治理中的应用和对比朱鸿志!江苏核电有限公司"江苏连云港###**(#摘要!针对粉尘治理工程设计中经常混淆的设计理念!介绍了两种粉尘收集系统在环境治理中的各自应用特点!通过对两个工程实例的系统分析和经验总结!得出以下结论(脉冲袋式除尘系统和真空负压吸尘系统是两种不同的粉尘收集系统!脉冲袋式除尘系统是以控制粉尘逸散为原则!在尘源点密闭的基础上形成一定的负压!须合理确定系统的设计风量和吸尘罩的设置$真空负压吸尘系统则是以尽可能多收集粉尘减少人工清扫强度为原则!须优化设计吸尘管网!保证最远处吸尘点能有效吸力#关键词!脉冲袋式除尘系统$真空负压吸尘系统$粉尘$控制673$)*:);#*<=>?@>A B ?#*)-*-*#-!&&T (*!’($)!)"*$3&!%(#$)$-’S$>()"#$-"2#’*$T T ,*’($)#[#’,3(),)7(%$)3,)’!T3!)!5,3,)’J 8D8R IA G k @F!a F Q IA V E 9EB S P Q U %R Y P U !R ?"_W ""_F Q IH EIA Q IA ###**("!@F IQ #!19:;<=:$4P A Q U "F IA W R W @P "P V F A I B R IB P ZW Y @F B @Y Q V R O W P I B R IO EV F IAF I W @P"EV W B R IW U R S P IA F IP P U F IA"P V F A I "W @PQ ZZS F B Q W F R I B @Q U Q B W P U F V W F B R O W @PW Y RdF I"VR O "EV W B R S S P B W F R I V H V W P X VF I P IT F U R IX P IW Q S X Q IQ A P X P IW Y Q VF IW U R "EB P "?2@U R EA @V H V W P X Q W F B Q IQ S H V F V Q I"P \ZP U F P IB PV EX X Q U HR O W Y RP IA F IP P U F IAP \Q X ZS P V "W @PZQ ZP U U P Q B @P "W @PO R S S R Y F IAB R IB S EV F R IV $%ES V P&Q AO F S W P U V H V W P X Q I"T Q B EEX "EV W B R S S P B W F R I V H V W P X Y P U P W Y R "F O O P U P IW "EV W B R S S P B W F R I V H V W P X V "Q I"ZES V P &Q A O F S W P U V H V W P X Y Q V &Q V P "R I W @P ZU F IB F ZS P R O B R IW U R S S F IA "EV W P X F V V F R I?!P U W Q F I IP A Q W F T PZU P V V EU PY Q V B Q EV P "Y @P I W @P"EV W V R EU B PY Q V B S R V P "?2@P"P V F A I Q F U T R S EX P Q I"W @P V P W W F IA R O V EB W F R I @R R "V @R ES "&P U P Q V R IQ &S H "P W P U X F IP "?b Q B EEX "EV W B R S S P B W F R I V H V W P X Y Q V &Q V P "R I W @P ZU F IB F ZS P R O B R S S P B W F IA"EV W Q VX EB @Q VZR V V F &S PQ I"U P "EB F IAX Q IEQ S B S P Q IF IAY R U dS R Q "V ?3W Y Q VIP B P V V Q U HW RR ZW F X F k PW @P "P V F A I R O T Q B EEX B S P Q IF IA V H V W P X W E&P Y P &"W R P IV EU P W @Q W W @P X R V W "F V W Q IW T Q B EEX ZR F IW B R ES "P O O P B W F T P S H V EB d?>?@A B;.9$ZES V P &Q A O F S W P U V H V W P X &T Q B EEX "EV W B R S S P B W F R I V H V W P X &"EV W &B R IW U R S’’’’’’’’收稿日期$#*)<]))]#-CD 引D 言粉尘是我国重点防控的十大类危害因素之一"被列入卫生部颁发的.职业病危害因素分类目录/中的第一类"是污染工作环境*损害劳动者健康的重要职业性有害因素)所有粉尘颗粒对身体都是有害的"不同特征的生产性粉尘"可能引起机体不同部位和程度的损害)劳动者长期在粉尘环境中工作"吸入肺内的粉尘可引起多种职业性肺部疾病"其中危害最大的是导致尘肺病)而控制粉尘危害重要的措施是采取通风收尘设施"控制粉尘逸散"以降低工作场所空气中粉尘的浓度)为此"设计并安装有效的粉尘收集系统是控制粉尘危害和环境治理中的一项重要措施)本文就两种粉尘收集系统在环境治理中的各自应用特点进行了介绍"并结合工程实例"对两种粉尘收集系统的系统设计进行了探讨)ED 脉冲袋式除尘系统除尘系统一般由集气吸尘罩*进气管道及其附件*除尘设备*排灰装置*风机*排气烟囱和电控装置等组成)它是利用风机产生的动力"将含尘气体从尘源经抽风管道进入除尘设备内净化"净化后的气体经排气烟囱排出"回收的粉尘由排灰装置集中排出"返回工艺流程)袋式除尘器作为一种高效除尘设备"其特点是利用多孔的袋状过滤元件从含尘气体中捕集粉尘"对微<#)K F U %R S S EW F R I !R IW U R S细粉尘的除尘效率也可达到gg,以上!详见表)#’)("而且不受比电阻等性质的影响"适应性强"在含尘浓度很高或很低的条件下"都能获得令人满意的工作效果)此外"其规格多样"应用灵活"便于收回干物料"没有污泥处理废水污染等问题)随着国家经济的发展和愈来愈严格的环境保护要求"袋式除尘器的优越性正在逐渐显露"应用领域在不断扩大"其是目前空气净化领域最为广泛适用的除尘设备’#()表ED常用除尘器种类%适用范围及性能’<1G?ED’H?:@L?"<L L G I=<:I BJ;<J O?<J.L?;M B;K<J=?BM=BKKBJ.N9:=BG G?=:B;形式除尘器种类净化程度适用范围不同粒径除尘效率=,粉尘粒径=!X粉尘浓度=!A-X];#温度=e设备阻力=%Q)!X<!X<*!X干式惯性除尘器粗净化h#*h)**f(**(**c)#**<#*g<重力沉降室粗净化h)<h)*f(**<*c)**;)-g-旋风除尘器粗净化h<h)**f(**(**c#***+#^g(袋式除尘器中细净化h*:);c)*f#-*+**c#***gg h gg)**湿式冲激式除尘器粗净化中细净化*:*<c)**f)**f(**(**c#***(*g;)**’’袋式除尘器使用的关键点在于清灰"清灰效果在较大程度上决定着袋式除尘器及整个系统的成败"脉冲喷吹方式的清灰能力最强*效果最好"可允许较高的过滤风速"并保持低的压力损失"以这一清灰方式为特征的脉冲袋式除尘器已成为近年除尘设备的的主流首选产品)脉冲袋式除尘系统的工作原理如下$含尘气体进入脉冲袋式除尘器后"气流速度下降"粉尘中的粗颗粒直接沉淀至灰斗"细小粉尘随气流经滤袋过滤"粉尘附着于滤袋的外侧"随着积灰的不断积累"除尘滤袋内外侧的压差逐渐增加"当压差达到设定值时"脉冲阀膜片自动打开"脉冲空气通过喷嘴喷入滤袋"滤袋膨胀"从而使附着在滤袋上的粉尘脱落"达到除尘的效果"而净化后的满足排放要求的气体可经风机抽出直接排入大气)脉冲袋式除尘系统的设计是关系到除尘效果好坏*排放能否合格*运行费用高低的关键环节"其是与生产工艺流程紧密结合的系统设计"在较大程度上影响着整个系统的生产环境"是工业建筑节能减排的重要设施"因而"必须高度重视除尘系统的设计)在除尘系统设计中"必须抓住;个重要的环节$)#尘源点的密闭&##合理确定系统的设计风量&;#吸尘罩的设置)这三者是决定整个除尘系统的大小*能效大小*投资大小*运行费高低和粉尘捕集效果的重要条件)下面结合一个工程实例"具体分析这;个环节在除尘系统设计中的重要作用)EF ED工程实例介绍某项目磷矿石经粗碎后由皮带输送机转运至下一工艺流程再细碎筛分"皮带转运处由于高度落差的存在"不可避免地引起粉尘的飞扬逸散"因而设置了脉冲袋式除尘系统"该系统结构流程见图)))%皮带输送机&#%密闭吸尘罩&;%脉冲袋式除尘器&(%风机&<%圆锥形风帽)图)’除尘系统1F A?)’6EV W B R S S P B W F R I V H V W P X"F Q A U Q XEF/D除尘系统分析由图)可以看出$该除尘系统较为简单"通过在皮带输送机转运落料点设密闭吸尘罩"将扬尘收集至脉冲袋式除尘器中"经滤袋过滤后"净化后的满足排放标准的气体经风机引至圆锥形风帽直接排入大气"而附着在滤袋上的粉尘经脉冲喷吹后落入灰斗至皮带输送机上"在下一工艺流程进行矿物回收利用)在该除尘系统中"首先需要的是工艺的配合"对粉尘逸散点采取密闭措施"将尘源点产生的粉尘封闭在较小的范围内"便于对粉尘进行有组织有效的捕集"进入除尘系统的料气比得以提高"一定程度上可降低除尘系统的规模)尘源点的密闭好坏"对整个除尘系统的尺寸*除尘效果和运行经济性都是至关重要的)常规的密闭方式如图#所示’;("通过在皮带输送机上设置一定长度的导料槽"端头加装遮尘帘"将粉尘封闭在局部范围内))%导料槽&#%遮尘帘&;%输送皮带)图#’尘源点的常见密闭方式1F A ?#’KB R X X R I B S R V F IA O R U X O R U "EV W V R EU B P V其次"除尘系统设计中还须合理确定系统的设计风量"使整个除尘系统的设计既经济又合理"在确保对粉尘逸散点的有效控制的前提下"避免肆意放大除尘风量"否则会引起除尘系统庞大"管道尺寸偏大"耗能加大"成本和运行费用增大"加大除尘器的负担)除尘系统设计风量由两部分组成"一部分是随物料带入的空气量"另一部分是为了使密闭吸尘罩内形成一定负压"由不严密处吸入的空气量)设计手册’((上详细给出了常用生产设备密闭罩及排风量的确定"除尘系统设计时可参照执行"本工程的除尘设计风量就是依据实际工艺流程中落料高差和溜槽倾斜角度"结合设计手册计算确定"再根据皮带输送机的带宽进行修正得出)一般由粉尘的特性可以确定除尘风管的最小风速"在系统风量确定之后"就可以根据除尘风管的风速来计算风管的管径"在这里须注意风管内风速的选取要综合考虑运行效果和经济性"风速偏小会引起风管管径偏大"粉尘容易沉积堵塞管道"风速偏大又会增加风管沿程阻力和局部阻力"风机能耗增加"而且粉尘对管壁的磨损加剧"缩短管道使用寿命)一般对于矿物粉尘"除尘器前的管内风速以)-c )+X=V 为宜"当然须大于规定的最小风速"而除尘器后的风速以+c )*X=V 为宜’(()最后计算最不利环路的系统损失"调整支管管径"控制支管之间的不平衡压力差在)*,以后"同时在支管合适位置处设置通风蝶阀"用于系统平衡调节"再根据系统损失对风机进行合理选型)最后"除尘系统设计中还须重视吸尘罩的设置)如果吸尘罩设计得合理"使用较小的抽风量就可以有效地控制粉尘的逸散"反之"用较大的抽风量也无法达到预期的效果)吸尘罩的设置须遵循以下基本原则$)#吸尘罩的设置"要按防止粉尘逸散到周围环境空间的原则确定"吸尘罩的吸气宜尽可能利用污染气流的运动作用&##吸尘罩不应设在气流含尘高的部位或飞溅区内"以免吸入大量粉料&;#吸尘罩需要有一定的空间"以缓冲气流减小正压"与接管连接时收缩角不宜大于-*r&(#吸尘罩应尽可能将尘源点包围起来"使粉尘的扩散限制在最小的范围"便于捕集粉尘"一定程度上减小抽风量&<#吸尘罩应力求结构简单"便于安装"且不影响工艺操作和维护管理)在脉冲袋式除尘系统设计中"需要特别指出的是"除尘效果的好坏并非是考量其收集粉尘多少"而是控制粉尘逸散"在尘源点形成一定的负压"将不可避免的扬尘统一收集再循环利用"目标是保护工作环境"控制粉尘危害)因而"在除尘系统设计中"要围绕这一原则"在尘源点密闭的基础上"合理确定系统的设计风量"遵循吸尘罩的设置原则"避免因抽风量过大而造成风机*管道和除尘设备庞大"还可能抽走本来不应抽走的原料"加大除尘器的负担)下面介绍另一种粉尘收集系统%%%真空负压吸尘系统"其区别于脉冲袋式除尘系统"是以尽可能多地收集粉尘或物料"减少人工清扫强度为目标的收尘系统)/D 真空负压吸尘系统真空负压吸尘系统"是利用真空抽吸原理"将散落在地面*楼板*设备及管道上的粉尘及其物料收集起来"再进行转移处理的设施)该系统一般由吸料嘴*抽吸管道系统*旋风分离器*袋式过滤器*真空泵及其阀门控制设备等组成’<()工人只需将吸尘软管插入吸尘插口"启动系统"车间内的灰尘杂质都将通过集尘管道"送到远离工作车间的吸尘主机中)真空吸尘系统配备了各种吸口"能快捷清扫各平台*深沟等传统清扫方式难于清扫的地方"其是一种替代水力冲灰和人工清扫的新型清洁方式)真空负压吸尘系统的特点是$)#主机与清扫区分离"杜绝了传统吸尘器的噪音污染&##大小颗粒的粉尘或物料能够在厂房内被吸出"通过吸尘管道直接进入到主机集尘仓里"杜绝了二次污染&;#使用时只需将吸尘软管插入吸尘插口"无需将笨重的主机来回拖动"主机采用超强真空吸力能迅速吸除粉尘和物^#)K F U %R S S EW F R I !R IW U R S料"方便*高效*大大降低工人清扫劳动强度)真空负压吸尘系统的设计"须注意以下方面$首先确定吸尘装置的容量"这可以根据最远处吸尘点所需的抽吸能力确定"一般可按#c <个吸嘴同时工作来设计"每个吸嘴的风量按)<*c ;**X ;=@计算’<(&其次"确定管道内的空气流速"速度过高"会造成物料的破碎*管件的摩擦损失和动力消耗大等弊病"但流速过低"则容易引起掉料*管道堵塞"影响正常吸尘工作"常见物料的推荐流速参见表#’<(&最后"对吸尘管网进行优化设计"在保证抽吸能力的情况下"降低管网阻力损失"节约能耗和运行成本)/F ED 工程实例介绍矿石在输送过程中粉尘逸动和物料散落"落在栈桥*转运站和皮带廊等各层地面*楼板和设备上"为了清扫这些散落的粉尘和物料"设置了一套真空负压吸尘系统"沿着皮带廊每隔一段距离设置一个吸尘口"管路上留出分支接口"用于清扫时连接各式吸嘴)系统见图;"管道连接详见图()表/D 物料在管内的推荐气流速度及悬浮速度’<1G ?/D’H ?;?=BKK?J .?.<I ;Q?G B=I :@<J .9N 9L ?J 9I BJ图;’真空负压吸尘系统1F A ?;’6F Q A U Q X R O Q T Q B EEX "EV W B R S S P B W F R I V H V W P X图(’真空负压吸尘系统管道连接情况1F A ?(’%F ZP B R IIP B W F R I "F Q A U Q X R O T Q B EEX "EV W B R S S P B W F R I V H V W P X/F /D 真空负压吸尘系统分析在真空负压吸尘系统设计中"最重要的环节就是吸尘管网的优化设计"由于物料在管道中流动的特殊性"管道系统的布置连接方式也有着自身特点"须充分考虑到管路密封*不造成堵塞*减少磨损*减少阻力*易于更换等因素)这严格区别于脉冲袋式除尘系统管路的设计"设计时须注意以下几个要点’<($)#从图(可以看出$真空吸尘管道由垂直主管道*水平分支管道和吸口管道组成)从主管接引支管时"采用支管接头或M 形接头"必须保证支管中的物料流向与主管中的物料流向成)<r 角"M 形的分叉即成;*r 角"支管中物料流向与主管中物料流向成顺流方向)##从图(可以看出$管道与管道*管件与管件*管道与管件之间的连接宜采用压紧接头连接"不宜焊接)管口平面与管道中心线成g*r"对接严紧后再拧紧压紧接头)管道末端采用端管接头和快速接头阴件连接"端口处用防尘塞封口);#为了保证最远处吸尘点能有效吸力"须尽可能减小管网阻力损失"吸尘管道应尽可能布置成短平且直接"必不可少的弯头应为-c)#倍的曲率半径)从水平管道上接引支管时"须将支管从主管侧面或顶部接出"而不得从底部接出)(#软管与管道末端的连接使用快速接头"管道末端吸口处的管道为垂直向下"以使得软管的装接竖直向上"从而保证来自软管的物料流向是竖直上行进入管道的)<#管道系统连机调试时"要对全部节点逐一检查"不得泄露"以保证管道内的负压)RD结D论在工业建筑中"为了保护环境和控制粉尘危害"设计并安装有效的粉尘收集系统是必不可少的)本文对脉冲袋式除尘系统和真空负压吸尘系统的各自应用特点进行了介绍"并结合工程实例"对两种粉尘收集系统的系统设计进行了探讨"得出以下结论$ )#脉冲袋式除尘系统和真空负压吸尘系统是两种不同的粉尘收集系统"设计选用时切不可混淆概念"应根据工艺专业条件"明确设计任务)脉冲袋式除尘系统的目标是以控制粉尘逸散"在尘源点形成一定的负压"将不可避免的扬尘统一收集再循环利用&真空负压吸尘系统的目标是尽可能多地收集粉尘或物料"减少人工清扫强度)##在脉冲袋式除尘系统设计中"必须抓住;个重要的环节$尘源点的密闭*合理确定系统的设计风量和吸尘罩的设置"在确保对粉尘逸散点的有效控制的前提下"切不可肆意加大设计风量或提高吸尘罩口风速"以免吸入其他物料"加大除尘器的负担"造成风机*管道和除尘设备庞大"能耗增大);#在真空负压吸尘系统设计中"应对吸尘管网进行优化设计"紧紧围绕设计要点"尽可能减小管网阻力损失"保证最远处吸尘点具有效吸力)参考文献’)(’*^‘)*(除尘设备选用与安装’J(?北京$中国建筑标准设计研究院"#**+:’#(’周欢"李从举?过滤粉尘用纺织材料的发展现状’a(?产业用纺织品"#**)!)#$)G-:’;(’刘连成?水泥厂除尘系统管路的设计与维护’a(?新世纪水泥导报"#**(!增刊#$)*;G)*-:’((’陆耀庆?实用供热空调设计手册’0(?#版?北京$中国建筑工业出版社"#**+:’<(’李善化"康慧"孙相军"等?火力发电厂及变电所供暖通风空调设计手册’0(?北京$中国电力出版社"#**):第一作者!朱鸿志!)g+-]#"男"硕士研究生"主要研究方向为通风除尘系统在环境工程中的应用),,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,V Y Q Ik@F l)-;?B R X#上接第E/V页$’g(’许黎"王亚强"陈振林"等?黑碳气溶胶研究进展"$排放"清除和浓度’a(?地球科学进展"#**-"#)!(#$;<#G;-*:’)*(’温玉璞"徐晓斌"汤洁"等?青海瓦里关大气气溶胶元素富集特征及其来源’a(?应用气象学报"#**)")#!(#$(**G(*+:’))(’汤洁"温玉璞"周凌晞?中国西部大气清洁地区黑碳气溶胶的观测研究’a(?应用气象学报")ggg")*!##$)-*G)^*:’)#(’王庚辰"孔琴心"任丽新"等?北京地区大气中的黑碳气溶胶及其变化’a(?过程工程学报"#**#"#!增刊#$#+(G#++:’);(’王月华"汤莉莉"邹强"等?苏州地区黑碳气溶胶季节变化研究’a(?环境工程"#*)(";#!增刊#$<((G<(^:’)((’陶俊"朱李华"韩静磊"等?广州城区冬季黑碳气溶胶污染特征及其来源初探’a(?中国环境监测"#**g"#<!##$<;G<-:’)<(’吴兑"毛节泰"邓雪娇"等?珠江三角洲黑碳气溶胶及其辐射特性的观测研究’a(?中国科学6辑?地球科学"#**g";g!))#$)<(#G)<<;:’)-(’秦世广"汤洁"石广玉"等?四川温江黑碳气溶胶浓度观测研究’a(?环境科学学报"#**^"#^!+#$);^*G);^-:’)^(’赵玉成"刘鹏"王剑琼"等?)gg)%#*))年瓦里关全球大气本底监测事实’a(?青海环境"#*)("#(!)#$;#G;<:’)+(’娄淑娟"毛节泰"王美华?北京地区不同尺度气溶胶中黑碳含量的观测研究’a(?环境科学学报"#**<"#<!)#$)^G##:’)g(’孟庆珍"冯艺?成都大气混合层高度的计算和分析’a(?成都气象学院学报")gg-"))!)#$^;G+):’#*(’曹国良"张小曳"王亚强"等?中国大陆黑碳气溶胶排放清单’a(?气候变化研究进展"#**^"#!-#$#<gG#-(:’#)(’赵敬德"亢燕铭?黑碳气溶胶浓度测量的研究进展’a(?能源与环境"#**^!;#$g#G g(:’##(’吴涧"符淙斌?近五年来东亚春季黑碳气溶胶分布输送和辐射效应的模拟研究’a(?大气科学"#**<"#g!)#$)))G))g:’#;(’a EU Q"R/"a R U"F60"6EQ U W P!0"P W Q S?K W X R V Z@P U F B"P ZR V F W F R I R OR U A Q IF B Q I"&S Q B d B Q U&R I W R W@P A S R&’a(?K W X R V Z@P U F B/IT F U R IX P IW"#**+"(#!;(#$^g;)G^g;g:第一作者!孙欢欢!)gg)]#"男"硕士在读"主要从事环境与灾害方面的研究工作)#+;*+^^+gl[[?B R Xg#)K F U%R S S EW F R I!R IW U R S。

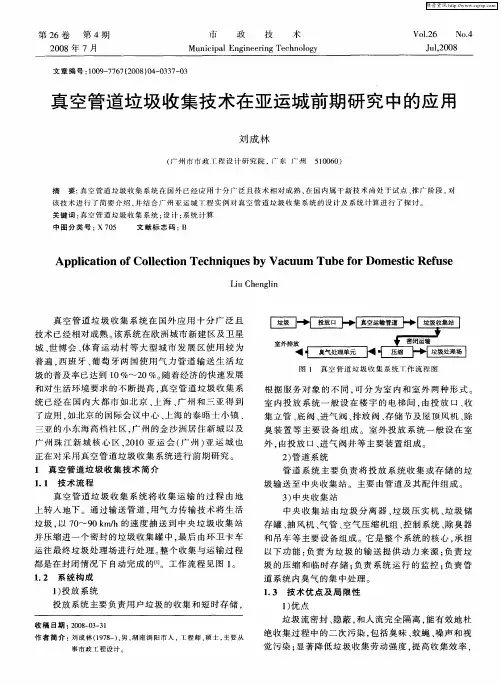

垃圾气力管道输送系统概述1.垃圾气力管道输送系统在国内外的应用真空管道垃圾收集系统在国外应用十分广泛且技术已经相对成熟。

该系统在欧洲城市新建区及卫星城、世博会、体育运动村等大型城市发展区较为普遍使用，西班牙、葡萄牙两国使用气力管道输送生活垃圾的普及率都已达到10%-20%，在亚洲的应用主要集中在日本、新加坡和香港。

日本主要采用三菱的系统，将焚烧厂周边地区的垃圾直接输送到焚烧厂，例如东京湾和横滨；新加坡和香港都采用瑞典Envac系统，新加坡应用了7套，香港应用了9套；国内上海浦东国际机场和广州市白云新国际机场厨房也都采用的该系统，北京国际中心、上海泰晤士小镇住宅区、广州金沙洲居住区和花园酒店的垃圾气力管道输送系统也正在建设中。

目前全球共有近千套垃圾气力管道输送系统在投入使用。

这种系统对提高环境质量的作用已逐渐被认同。

2.垃圾气力管道输送系统的工作原理垃圾被丢入投放口内（室内投放口或室外投放口），电脑程序控制清空过程，风机运行产生真空负压，所有垃圾以70公里/小时的速度，通过管道网络传输，将垃圾抽吸到收集中心。

每次清空一类垃圾。

垃圾被导入相应类别集装箱内，由卡车运走。

传送垃圾的气流经过过滤清洁，达到环保标准后排出。

这套系统还可以通过增设投放口，实现垃圾分类。

垃圾气力输送系统组成主要有：垃圾投放口、垃圾管道及管道附属设施、吸气阀、排放阀，垃圾收集中心、电力和控制系统等。

3.垃圾气力管道输送系统的特点气力管道输送系统是一个高效的、现代化的和卫生的固废收运系统。

该系统以空气为动力，经地下管网运输，将固体废弃物从建筑物运输到中央收集站。

整个系统完全封闭，具有以下特点：（1）环境优雅。

气力输送系统垃圾完全密闭收集与运输，可以使整个区域环境得到有效改善。

小区内可取消手推车、垃圾桶、垃圾箱房等传统的收集工具与设施，有效的减少了二次污染。

系统能基本避免人力车等垃圾运输工具穿行于居住区，有利于保持清爽的居住环境。

（2）清运及时。

真空管道吸垃圾的原理
真空管道吸垃圾系统的工作原理可以概括为:
1. 系统布局
真空垃圾管道系统通常埋设地下,将居民区与垃圾收集中心连接。

管道直径一般20-30cm。

2. 漏气控制
管道系统需要确保气密性,接头处采用气密连接,阻止空气泄漏。

3. 集气站
在管道起点设置集气站,利用大功率鼓风机产生负压,形成向终点流动的空气流。

4. 投递接口
居民可将垃圾投入接口,借助接口防回流装置,垃圾被带入管道。

5. 气流输送
在管道内形成的气流产生的穿孔效应,可快速带动并输送垃圾到终点。

6. 分选收集
通过管道末端的阀门系统,可将不同类别垃圾导流到对应收集容器。

7. 负压控制
集气站可根据气流参数实时调节鼓风机,以保持恒定最佳的负压输送。

8. 管道清洗
可使用特殊清洗装置,定期对管道内壁进行清洗除垢。

9. 系统监控
利用压力、流速传感器实时监测管道内参数,确保系统顺畅运行。

10. 维护管理
需要建立完善的维护制度,定期检查更换易损件,确保输送安全。

通过真空原理建立的封闭输送系统,使管道垃圾收运更为便捷卫生。
