高考多用电表的使用知识点高考时，物理考试是让很多考生感到头疼的一科，而其中涉及到的电学部分更是令人困扰。
在处理电学问题时，掌握多用电表的使用知识点非常重要。
本文将通过对多用电表的使用进行详细的介绍和解析，帮助考生深入理解多用电表的使用方法及其相关概念。
一、多用电表的基本结构多用电表的基本结构包括电流档、电压档和电阻档三个主要部分。
电流档用于测量电路中的电流大小，常用单位是安培（A）；电压档用于测量电路中的电压大小，常用单位是伏特（V）；电阻档用于测量电路元件的电阻大小，常用单位是欧姆（Ω）。
二、多用电表的使用方法1. 选择工作档位在使用多用电表测量之前，首先需要选择适合的工作档位。
通常，选择的工作档位要比所需测量量的量级大一些，以避免仪表量程过小而造成读数不准确的情况。
2. 接线正确连线是使用多用电表时常犯的错误之一。
在接线时，应根据测量对象的不同情况选择合适的接线方式。
对于测量电流，应将多用电表的电流档与电路的接入点相连，形成一条闭合的电流路径；对于测量电压和电阻，应将多用电表的电压档或电阻档与电路相连接，保持电路处于开路状态。
3. 读取测量值在正确接线后，多用电表上的刻度盘或数字显示屏会显示出测量的结果。
对于刻度盘，需要仔细观察指针停留的刻度位置，注意读取精确的数值；对于数字显示屏，直接读取屏幕上显示的数值即可。
三、常见问题解析1. 如何测量直流电路中的电压？在测量直流电压时，需将多用电表的电压档与电路中的两个测量点相连接。
连接完成后，多用电表可以直接显示出电路中的电压值。
2. 如何测量电阻？在测量电阻时，需将多用电表的电阻档与待测电阻的两端相连接。
如果电阻未知，可以先选择较大的电阻档，再逐渐调小刻度以获得更准确的测量结果。
3. 如何测量直流电路中的电流？在测量直流电流时，需将多用电表的电流档与电路中的特定测量点相连接，形成一个闭合的电路。
注意，当测量电流较大时，要选择较大的电流档位来避免损坏仪表。

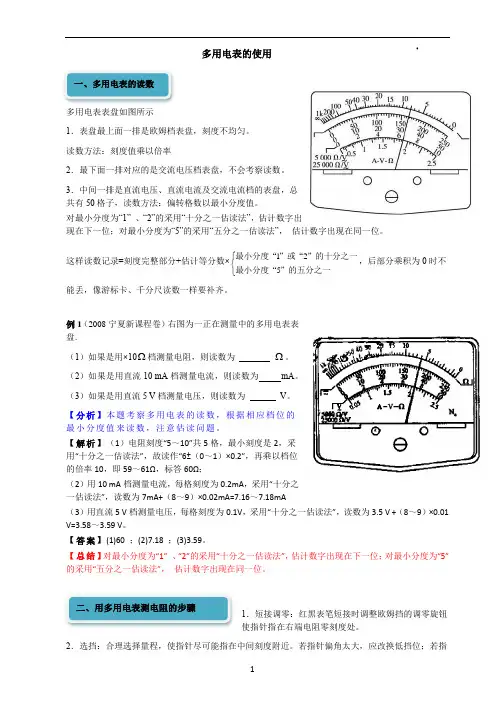

∙多用电表的使用多用电表表盘如图所示1．表盘最上面一排是欧姆档表盘，刻度不均匀。
读数方法：刻度值乘以倍率2．最下面一排对应的是交流电压档表盘，不会考察读数。
3．中间一排是直流电压、直流电流及交流电流档的表盘，总共有50格子，读数方法：偏转格数以最小分度值。
对最小分度为“1” 、“2”的采用“十分之一估读法”，估计数字出现在下一位；对最小分度为“5”的采用“五分之一估读法”， 估计数字出现在同一位。
这样读数记录=刻度完整部分+估计等分数×125⎧⎨⎩最小分度“”或“”的十分之一最小分度“”的五分之一，后部分乘积为0时不能丢，像游标卡、千分尺读数一样要补齐。
例1（2008宁夏新课程卷）右图为一正在测量中的多用电表表盘.（1）如果是用×10Ω档测量电阻，则读数为 Ω。
（2）如果是用直流10 mA 档测量电流，则读数为mA 。
（3）如果是用直流5 V 档测量电压，则读数为V 。
【分析】本题考察多用电表的读数，根据相应档位的最小分度值来读数，注意估读问题。
【解析】（1）电阻刻度“5～10”共5格，最小刻度是2，采用“十分之一估读法”，故读作“6±（0～1）×0.2”，再乘以档位的倍率10，即59～61Ω，标答60Ω；（2）用10 mA 档测量电流，每格刻度为0.2mA ，采用“十分之一估读法”，读数为7mA+（8～9）×0.02mA=7.16～7.18mA（3）用直流5 V 档测量电压，每格刻度为0.1V ，采用“十分之一估读法”，读数为3.5 V +（8～9）×0.01V=3.58～3.59 V 。
【答案】(1)60 ；(2)7.18 ；(3)3.59。
一、多用电表的读数【总结】对最小分度为“1” 、“2”的采用“十分之一估读法”，估计数字出现在下一位；对最小分度为“5”的采用“五分之一估读法”， 估计数字出现在同一位。
1．短接调零：红黑表笔短接时调整欧姆挡的调零旋钮使指针指在右端电阻零刻度处。
(时间: 60分钟)1. 甲、乙两同学使用多用电表欧姆挡测同一个电阻时, 他们都把选择开关旋到“×100”挡, 并能正确操作. 他们发现指针偏角太小, 于是甲把选择开关旋到“×1 k”挡, 乙把选择开关旋到“×10”挡, 但乙重新调零, 而甲没有重新调零. 则以下说法正确的是()A. 甲选挡错误, 而操作正确B. 乙选挡正确, 而操作错误C. 甲选挡错误, 操作也错误D．乙选挡错误, 而操作正确答案 D解析在使用多用电表的欧姆挡时一定要先进行欧姆调零, 再测量；同时为了减小误差, 要尽量使指针指在中间刻度附近, 即要合理地选择倍率挡位.2. 用多用电表的欧姆挡(×1 kΩ)检验性能良好的晶体二极管, 发现多用电表的指针向右偏转的角度很小, 这说明()A. 二极管加有正向电压, 故测得电阻很小B．二极管加有反向电压, 故测得电阻很大C. 此时红表笔接的是二极管的正极D. 此时红表笔接的是二极管的负极答案BC3. 关于多用电表表面上的刻度线, 下列说法中正确的是()A．直流电流刻度线和直流电压刻度线都是均匀的, 可以共用一个刻度盘B. 电阻刻度是不均匀的C. 电阻刻度上的零刻度与直流电流的最大刻度线相对应D. 电阻刻度上的零刻度与直流电流的最大刻度线不对应答案ABC解析多用表中, 直流电流和电压刻度是均匀的, 但电阻刻度不均匀, A.B选项正确；电阻零刻度对应Ig.电阻∞刻度线对应I＝0, 故C选项正确.4．如图2124所示为多用电表的刻度盘．若选用倍率为“×100”的电阻挡测电阻时, 表针指示如图所示, 则：图2124(1)所测电阻的阻值为________ Ω；如果要用此多用电表测量一个阻值约为2.0×104 Ω的电阻, 为了使测量结果比较精确, 应选用的欧姆挡是________(选填“×10”、“×100”或“×1 k”).(2)用此多用电表进行测量, 当选用量程为50 mA的电流挡测量电流时, 表针指于图示位置, 则所测电流为________ mA；当选用量程为250 mA的电流挡测量电流时, 表针指于图示位置, 则所测电流为________ mA.(3)当选用量程为10 V的电压挡测量电压时, 表针也指于图示位置, 则所测电压为________ V.答案(1)1.5×103×1 k(2)30.8(30.7～30.9都正确)154(3)6.2解析(1)欧姆表读数: 对应最上一行刻度值为15, 倍率为“×100”, 读数为1.5×103 Ω；测2.0×104 Ω电阻时应选“×1 k”的欧姆挡.(2)选50 mA直流电流挡, 则每一大格表示10 mA, 每一小格表示1 mA, 测量的精确度为1 mA, 应估读到0.1 mA(此时为估读), 指针对应的读数为30.8 mA；选择量程为250 mA的电流挡, 则每一大格表示50 mA, 每一小格表示5 mA, 测量的精确度为5 mA, 应估读到1 mA(此时为估读), 指针对应的读数为154 mA.(3)选择10 V电压挡, 则每一大格表示2 V, 每一小格表示0.2 V, 测量的精确度为0.2 V, 应估读到0.1 V(此时应为估读), 指针对应的读数为6.2 V.5．用多用电表的欧姆挡测量一未知电阻的阻值, 若将选择倍率的旋钮拨至“×100 Ω”的挡时, 测量时指针停在刻度盘0 Ω附近处, 为了提高测量的精确度, 有下列可供选择的步骤:A. 将两根表笔短接B. 将选择开关拨至“×1 kΩ”挡C. 将选择开关拨至“×10 Ω”挡D. 将两根表笔分别接触待测电阻的两端, 记下读数E．调节调零电阻, 使指针停在0 Ω刻度线上F. 将选择开关拨至交流电压最高挡上将上述步骤中必要的步骤选出来, 这些必要步骤的合理顺序是________(填写步骤的代号)；若操作正确, 上述D步骤中, 指针偏转情况如图2125所示, 则此未知电阻的阻值是Rx＝________.图2125答案CAEDF160 Ω6. 在练习使用多用电表的实验中(1)某同学连接的电路如图2126所示图2126①若旋转选择开关, 使尖端对准直流电流挡, 此时测得的是通过________的电流；②若断开电路中的电键, 旋转选择开关使其尖端对准欧姆挡, 此时测得的是__________的电阻；③若旋转选择开关, 使尖端对准直流电压挡, 闭合电键, 并将滑动变阻器的滑片移至最左端, 此时测得的是__________两端的电压.(2)在使用多用电表的欧姆挡测量电阻时, 若()A. 双手捏住两表笔金属杆, 测量值将偏大B. 测量时发现指针偏离中央刻度过大, 则必须减小倍率, 重新调零后再进行测量C. 选择“×10”倍率测量时发现指针位于20与30正中间, 则测量值小于25 ΩD．欧姆表内的电池使用时间太长, 虽然完成调零, 但测量值将略偏大答案(1)①R1②R1和R2串联③R2(或电源的路端电压)(2)D解析(1)①当多用电表选择开关尖端对准直流电流挡时, 电流表与R1串联, 此时电流表测得的是通过R1的电流.②切断电路, 选择开关尖端对准欧姆挡时, 测得的是R1和R2的串联总电阻.③选择开关尖端对准直流电压挡, 闭合开关, 且滑动变阻器的滑片移至最左端时, 电阻R1被短路, 此时多用电表示数等于电阻R2两端的电压, 也等于电源的路端电压.(2)双手捏住两表笔金属杆时, 测量值为被测电阻与人体电阻的并联阻值, 应偏小, A错误；测量时指针若向左偏离中央刻度过大, 应增大倍率, B错误；选择开关对应“×10”倍率时, 指针位于20与30正中间时, 测量值应小于250 Ω, C错误；电池用时间太久, 电动势减小, 虽然完成调零, 但中值电阻偏小, 测量时读数将比真实值偏大, D正确．图21277. 用如图2127所示的多用电表测量电阻, 要用到选择开关K和两个部件S、T.请根据下列步骤完成电阻测量:(1)旋动部件________, 使指针对准电表的“0”刻线．(2)将K旋转到电阻挡“×100”的位置.(3)将插入“＋”、“－”插孔的表笔短接, 旋动部件______. 使指针对准电阻的________(选填“0刻线”或“∞刻线”).(4)将两表笔分别与待测电阻相接, 发现指针偏转角度过小．为了得到比较准确的测量结果, 请从下列选项中挑出合理的步骤, 并按________的顺序进行操作, 再完成读数测量．A. 将K旋转到电阻挡“×1 k”的位置B. 将K旋转到电阻挡“×10”的位置C. 将两表笔的金属部分分别与被测电阻的两根引线相接D．将两表笔短接, 旋动合适部件, 对电表进行校准答案(1)S(3)T0刻线(4)ADC解析用多用电表测量电阻时, 在测量之前就要观察指针是否在零刻度线上, 若指针不在零刻度线上, 用螺丝刀小心旋动指针定位螺丝S, 使指针对准电流的“0刻线”. 然后旋动选择开关K, 选择量程, 再将两表笔短接, 调整调零电阻的旋钮T, 使指针对准满偏刻度(即电阻的“0刻线”), 接下来才能将两表笔的金属部分分别与被测电阻的两根引线相接, 测量被测电阻的阻值. 若在测量过程中, 发现指针偏转角度过小, 表明被测的电阻阻值很大, 这时要换用更高倍率的挡位, 例如, 本题就要从“×100”挡位更换到“×.k”挡位.图21288. 如图2128所示, 电路中有三根导线, 其中一根是断的, 电源、电阻R1.R2及另外两根导线是好的. 为了查出断导线, 某学生想先用多用电表的红表笔连接在电源的正极a, 再将黑表笔连接在电阻R1的b端和R2的c端, 并观察多用电表指针的示数. 下列选项中符合操作规程的是()A. 直流10 V挡B. 直流0.5 A挡C. 直流2.5 V挡D. 欧姆挡答案 A解析因为被检测的电路为含电源电路, 所以选用欧姆挡一定不行. 由于电路中电源电动势为6 V, 所以选用直流2.5 V挡也不安全. 估测电路中电流的最大值可能为Im＝＝ A＝1.2 A, 所以选用直流0.5 A挡也不对, 只能选用直流10 V挡. 故正确答案为A.图21299. 如图2129所示为一电路板示意图, a、b、c、d为接线柱, a、d与220 V的交流电源连接, ab 间、cd间分别连接一个电阻, 现发现电路中没有电流, 为检查电路故障, 用一多用电表的交流电压表分别测得b、d两点以及a、c两点间的电压均为220 V, 由此可知()A. ab间电路通, cd间电路不通B. ab间电路不通, bc间电路通C. ab间电路通, bc间电路不通D．bc间电路不通, cd间电路通答案 C解析测量ac时电压为220 V, 说明abc这一段电路某点断路, 测bd时电压为220 V, 说明bcd间某点断路, 显然, 这两种情况综合的结果便是bc断路. 故选C.图2121010. 如图21210所示的电路中, 1.2.3.4.5.6为连接点的标号. 在开关闭合后, 发现小灯泡不亮. 现用多用电表检查电路故障, 需要检测的有: 电源、开关、小灯泡、3根导线以及电路中的各连接点.(1)为了检测小灯泡以及3根导线, 在连接点1.2已接好的情况下, 应当选用多用电表的________挡. 在连接点1.2同时断开的情况下, 应当选用多用电表的________挡.(2)在开关闭合情况下, 若测得5、6两点间的电压接近电源的电动势, 则表明__________________可能有故障.(3)将小灯泡拆离电路, 写出用多用电表检测该小灯泡是否有故障的具体步骤．答案(1)电压欧姆(2)开关或连接点5.6(3)①调到欧姆挡②将红黑表笔相接, 检查欧姆挡能否正常工作；③测量小灯泡的电阻. 如果电阻无穷大, 表明小灯泡有故障.解析(1)当连接点1.2已接好时, 电路中已有电压存在, 故需用电压挡来检测电路. 当连接点1.2同时断开时, 电路中没有电源提供电压, 要检测电路故障, 只有通过测各段电路的电阻是否异常, 故采用欧姆挡.(2)当电路中两点间有电压时, 这表明在此两点之外的电路与电源两极是连通的. 当测出两点间电压等于电源电压而又确定电路故障是断路引起时, 就可以确定断路位置在此两点之间.11．在黑箱内有一由四个阻值相同的电阻构成的串、并联电路, 黑箱面板上有三个接线柱1、2和3.用欧姆表测得1、2接线柱之间的电阻为1 Ω, 2、3接线柱之间的电阻为1.5 Ω, 1、3接线柱之间的电阻为2.5 Ω.(1)在虚线框中画出黑箱中的电阻连接方式；(2)如果将1.3接线用导线连接起来, 1.2接线柱之间的电阻为________Ω.答案(1)见解析(2)0.6解析(1)三次测量电阻不同, 三个接线柱里电阻连接肯定不是对称关系, 电阻连接方式如图所示, 每个电阻为1 Ω.(2)如果将1、3接线柱用导线连接起来, 1、2接线柱之间的电阻可等效为1 Ω电阻和1.5 Ω电阻并联, 阻值为0.6 Ω.。
