步进电机梯形加减速算法
步进电机梯形加减速算法，是指在步进电机控制中，通过梯形加减速算法实现步进电机从静止到达目标位置，并且达到平稳加速和减速的目的。
具体的算法步骤如下：
1. 设置加速度值、减速度值、最大速度值以及目标位置。
2. 初始化步进电机的速度为0。
3. 计算步进电机加速度的时间常数，即在单位时间内速度增加的大小。
4. 根据加速度时间常数计算加速步数，即从0速度加速到最大速度所需要的步数。
5. 根据加速步数和加速度值计算出加速段每一步的速度值。
6. 将电机速度从0开始逐步增加，直至达到最大速度。
7. 当电机速度达到最大速度后，继续保持最大速度运动到距离目标位置一定的距离。
8. 计算减速度的时间常数，即在单位时间内速度减小的大小。
9. 根据减速度时间常数计算减速步数，即从最大速度减速到0速度所需要的步数。
10. 根据减速步数和减速度值计算出减速段每一步的速度值。
11. 逐步减小电机速度，直至达到0速度。
12. 完成以上步骤后，步进电机达到目标位置。
这样通过梯形加减速算法，可以保证步进电机在加速和减速过程中平稳运动，避免了突变或者震动，提高了步进电机的运动精度和稳定性。

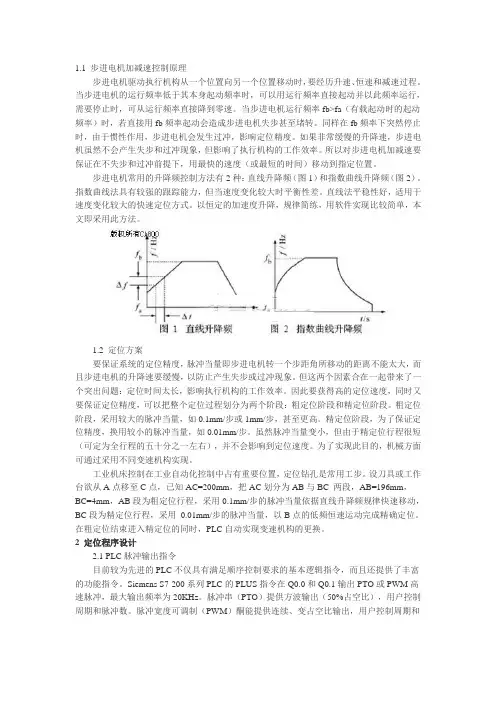

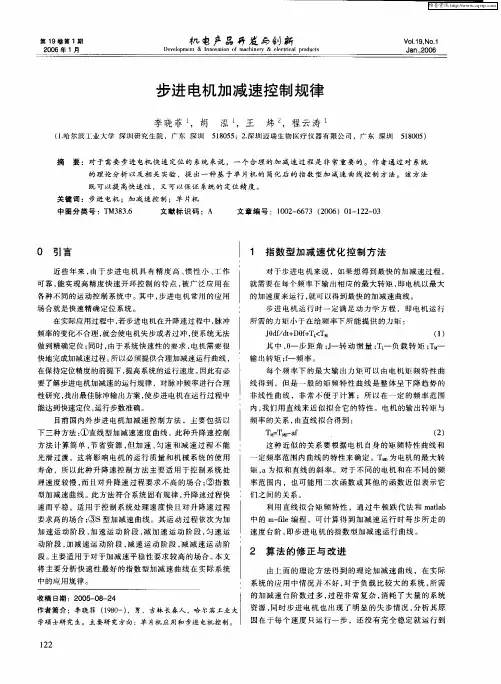

1.1 步进电机加减速控制原理步进电机驱动执行机构从一个位置向另一个位置移动时，要经历升速、恒速和减速过程。
当步进电机的运行频率低于其本身起动频率时，可以用运行频率直接起动并以此频率运行，需要停止时，可从运行频率直接降到零速。
当步进电机运行频率fb>fa（有载起动时的起动频率）时，若直接用fb频率起动会造成步进电机失步甚至堵转。
同样在fb频率下突然停止时，由于惯性作用，步进电机会发生过冲，影响定位精度。
如果非常缓慢的升降速，步进电机虽然不会产生失步和过冲现象，但影响了执行机构的工作效率。
所以对步进电机加减速要保证在不失步和过冲前提下，用最快的速度（或最短的时间）移动到指定位置。
步进电机常用的升降频控制方法有2种：直线升降频（图1）和指数曲线升降频（图2）。
指数曲线法具有较强的跟踪能力，但当速度变化较大时平衡性差。
直线法平稳性好，适用于速度变化较大的快速定位方式。
以恒定的加速度升降，规律简练，用软件实现比较简单，本文即采用此方法。
1.2 定位方案要保证系统的定位精度，脉冲当量即步进电机转一个步距角所移动的距离不能太大，而且步进电机的升降速要缓慢，以防止产生失步或过冲现象。
但这两个因素合在一起带来了一个突出问题：定位时间太长，影响执行机构的工作效率。
因此要获得高的定位速度，同时又要保证定位精度，可以把整个定位过程划分为两个阶段：粗定位阶段和精定位阶段。
粗定位阶段，采用较大的脉冲当量，如0.1mm/步或1mm/步，甚至更高。
精定位阶段，为了保证定位精度，换用较小的脉冲当量，如0.01mm/步。
虽然脉冲当量变小，但由于精定位行程很短（可定为全行程的五十分之一左右），并不会影响到定位速度。
为了实现此目的，机械方面可通过采用不同变速机构实现。
工业机床控制在工业自动化控制中占有重要位置，定位钻孔是常用工步。
设刀具或工作台欲从A点移至C点，已知AC=200mm，把AC划分为AB与BC 两段，AB=196mm，BC=4mm，AB段为粗定位行程，采用0.1mm/步的脉冲当量依据直线升降频规律快速移动，BC段为精定位行程，采用0.01mm/步的脉冲当量，以B点的低频恒速运动完成精确定位。
步进电机运动规律及速度控制方法该设计的关键是确定脉冲定时tn，脉冲时间间隔即脉冲周期Tn和脉冲频率fn。
假设从启动瞬时开始计算脉冲数，加速阶段的脉冲数为n，并设启动瞬时为计时起点，定时器初值为D1，定时器初值的减量为△。
从加速阶段的物理过程可知，第一个脉冲周期，即启动时的脉冲周期T1=D1/f0，t1=0。
由于定时器初值的修改，第2个脉冲周期T2=(D1-△)/f0=T1-△/f0，脉冲定时t2=T1，则第n个脉冲的周期为：Tn=T1-(n-1)△/f0(1)脉冲定时为：(2)脉冲频率为：1/fn=Tn=T1-(n-1)△/f0(3)上式分别显示了脉冲数n与脉冲频率fn和时间tn的关系。
令△/f0=δ，即加速阶段相邻两脉冲周期的减量，则上述公式简化为：tn=(n-1)T1-(n-2)(n-1)δ/2(4)1/fn=T1-(n-1)δ(5)联立(4)、(5)，并简化fn与tn的关系，得出加速阶段的数学模型为：(6)其中，是常数，其值与定时器初值及定时器变化量有关，A=-δ,B=(2T1+δ)2,C=8δ。
加速阶段脉冲频率的变化为：(7)从(6)、(7)式可以看出，在加速阶段，脉冲频率不断升高，且加速度以二次函数增加。
这种加速方法对步进电机运行十分有利，因为启动时，加速度平缓，一旦步进电机具有一定的速度，加速度增加很快。
这样一方面使加速度平稳过渡，有利于提高机器的定位精度，另一方面可以缩短加速过程，提高快速性能。
PWM的主要目的是让电流是正弦波，也就是细分。
他的目的是减小步进电机的震动。
简单地说如果你是用哪种恒定的高电平来驱动步进电机，那么低速情况下，因为步进电机每次都是全速从前一个位置到达下一个位置，因此，实际上步进电机所花费的时间会明显小于你的换相的周期，因此电机会出现震动。
而PWM的目的就是让步进电机加速度别那么快，保证转子从老位置到新位置所花费的时间正好等于换相周期。
并且在这个期间转子的转动速度是基本上恒定的。
步进电机加减速曲线介绍1、为什么步进电机要采用曲线加减速控制方式①在步进电机带动相关机械部件进行转动时，如果需要较大的输出力矩，步进电机如果启动时的速度过大就会导致堵转，即启动不起来，所以需要让步进电机进行加速启动，即启动的一瞬间速度较慢，然后慢慢提速直至达到需要的最大速度。
②即使步进电机的力矩足够大不发生堵转，但是相关的机械部件也不能瞬间工作于最大速度，这会加速相关机械部件的磨损，降低使用寿命③有些步进电机需要带动精密结构进行转动，如果启动瞬间转速过快，步进电机即使不会直接堵转，但是也会存在失步的情况，即本来让步进电机转100步，但是步进电机可能实际只转了98步，这就会导致精密结构的运行增量不够，比如步进电机应用于蠕动泵的场合。
④如果步进电机带动的机械部件的惯性作用较大，步进电机虽然能够瞬间停止，但是机械部件由于惯性作用还会带着步进电机持续转动一会，这会导致机械部件的运动增量不准确，虽然有些步进电机驱动器具有半流锁定功能来保持静止力矩，但是这会导致步进电机发热量大增而且也会加大机械部件的冲击磨损等。
⑤步进电机采用的加减速曲线方式有梯型加减速曲线和S型加减速曲线2、梯型加减速曲线介绍梯型加减速曲线是工业控制领域应用最广泛的加减速控制策略之一，它将整个运动分为匀加速、匀速、匀减速3个阶段，在整个变速过程中，加速度始终是认为设定一个定值。
3、S型加减速曲线介绍4、步进电机曲线控制介绍步进电机已经逐渐成为工业领域主要的动力应用，由于步进电机的应用场景较为复杂，导致步进电机在绝大多数应用场景下都需要带加减速的曲线控制方式。
目前市面上已经逐渐出现了自带梯形和S型加减速功能的步进电机控制器，如展步自动化的串口（基于标准的MODBUS协议）控制型的ZBK1-4A16P型号步进电机驱动器，这类步进电机驱动器自带加减速功能，且是可编程的，能够根据实际应用场景自己设置加减速曲线的参数。
这类控制器使用非常方便且性能强大。
