Tecplot实例

看到论坛上很多询问关于Fluent结果在Tecplot中后处理的问题，经过多日的研究，将简单的处理过程整理了一下，希望供大家借鉴。

由于时间原因，写的比较粗糙，如有不足之处，还请大家指出：,谢谢！Fluent结果在Tecplot中后处理应用实例本例以某房间气流组织为例，介绍Tecplot中等值线、矢量线及流线的画法。

首先，安装好Tecplot，在Fluent计算好要做的CASE。

接下来，一步一步照着做。

第一步：在Fluent里设置好要显示的面或者体，输出为tecplot格式。

见下图（本例输出所选择的三个面）：注意，一定要选择为tecplot格式。

第二步：用Tecplot打开所保存的数据文件，如果用的是Tec10版本而在Fluent中又选用的非六面体（二维为非四边形）网格的话，在这之前要对数据文件做些修改，即用记事本打开保存的输出文件,将文件中所有ET后面的网格名改为TRIANGLE。

打开后我们步入正题，接下来就是要用TEC对数据进行处理了。

第三步：用TEC对数据进行处理，建立等值线图。

（1）打开数据文件，选择2D笛卡尔坐标。

这时，界面显示了数据所绘制的二维图，见下图。

也可能显示的是下图数条线，是选择的坐标与数据显示坐标不同所导致，可以点击Plot/AssignXY改换XY坐标所绘制的数据坐标值，改后如前面图。

（2）取消工具栏的Mesh项，选择Couter，跳出对话框（下图），选择所要显示的量，如Pressure，Velocity等。

本例选速度（velocity）（3）此时得到截面的等速度矢量图，如果在fluent导出数据时选择了多个截面，这里显示的是多个截面最外面的一个，其他被遮挡住了。

点击工具栏的Zone Style 打开对话框，将其余面的Zone Show项设置为Deactivate，其余面情况即不显示在界面上。

4、在Contour Type下选择Both Lines&Flood，主界面显示了等速度线及填充色。

Tecplot的使用入门与技巧汪继文前言Tecplot 是一种绘图视觉处理，使用Tecplot来驾驭您的资料会更显轻松无比，从简单的xy图到复杂的3d动态模拟，Tecplot可快捷地将大量的资料转成容易了解的图表及影象。

表现方式有等高线、3d流线、网格、向量、剖面、切片、阴影、上色等…Tecplot是一种资料视觉化软件，可以进行科学计算，将电脑计算后的资料进行视觉化处理，便于更形象化地分析一些科学数据，是一种传达分析结果功能最强大的视觉化软件。

Tecplot可以用来建立一个图形，二维数据的等高线和矢量图块。

使用Tecplot可以很容易地在一页上建立图形和图块或者对它们进行定位。

每一个图形都是在一个文本框中，而这些框架可以被复制再修改，这就会使你很容易地对一个数据集显示其不同的视图。

本文主要对Tecplot的使用做一个简单的说明，先简单介绍一下各菜单及其选项的一些基本而主要的功能，然后说明一下边框工具栏的基本用法，最后会分别就几个一维和二维图形来说明一下Tecplot中一些常用的概念和一些基本图形的处理方法。

目录第一章菜单功能 (2)1.1文件菜单 (2)1.2编辑菜单 (2)1.3视图菜单 (2)1.4轴菜单 (2)1.5域菜单 (3)1.6xy菜单 (4)1.7格式菜单 (4)1.8数据菜单 (5)1.9框架菜单 (5)1.10 工作空间菜单 (6)1.11 工具菜单 (6)第二章边框工具栏选项的用法 (6)第三章XY图形的绘制实例 (7)3.1边框的编辑 (7)3.2关于轴线坐标的编辑 (7)3.3在XY图形中关于symbol的设置 (8)3.4坐标调整 (8)3.5 XY图形的存储与输出 (9)3.6 两个XY图形的叠加 (9)3.7 图形的复制 (10)第四章2D和3D图形的绘制实例 (10)4.1 文件头说明 (10)4.2 有限元与数据的结构 (11)4.3 等高线与3D图形的绘制 (13)第一章：菜单功能打开Tecplot之后，可以看到Tecplot的界面，最上面一行是菜单栏，且每一菜单下都有其对应的菜单选项。

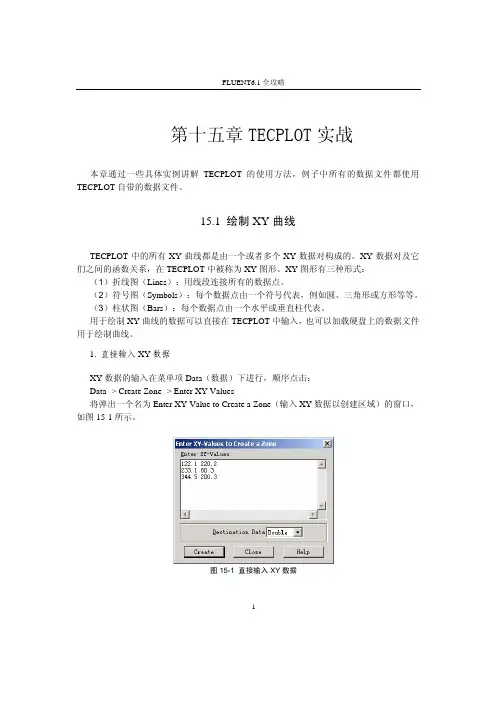

FLUENT6.1全攻略1第十五章TECPLOT 实战本章通过一些具体实例讲解TECPLOT 的使用方法，例子中所有的数据文件都使用TECPLOT 自带的数据文件。

15.1 绘制XY 曲线TECPLOT 中的所有XY 曲线都是由一个或者多个XY 数据对构成的。

XY 数据对及它们之间的函数关系，在TECPLOT 中被称为XY 图形。

XY 图形有三种形式：（1）折线图（Lines ）：用线段连接所有的数据点。

（2）符号图（Symbols ）：每个数据点由一个符号代表，例如圆、三角形或方形等等。

（3）柱状图（Bars ）：每个数据点由一个水平或垂直柱代表。

用于绘制XY 曲线的数据可以直接在TECPLOT 中输入，也可以加载硬盘上的数据文件用于绘制曲线。

1. 直接输入XY 数据XY 数据的输入在菜单项Data （数据）下进行，顺序点击：Data -> Create Zone -> Enter XY Values将弹出一个名为Enter XY Value to Create a Zone （输入XY 数据以创建区域）的窗口，如图15-1所示。

图15-1 直接输入XY 数据FLUENT6.1全攻略首先在上方的窗口中输入二列数据，其中第一列对应于X变量，第二列对应于Y变量；其次在Destination Data（目标数据）中指定数据类型；最后点击Create（创建）按钮，就完成XY曲线绘制。

2. 载入数据文件顺序点击菜单：File -> Load Data File（s）将打开一个提示信息窗口，要求用户在3个选项中进行选择。

这3个选项是：图15-2 信息提示窗口（1）用新的数据代替原数据，并重置图形设置。

（2）用新的数据代替原数据，并保持原图形设置。

（3）将新的数据加入现有数据集合。

根据需要进行选择后，点击OK按钮就可以打开文件选择窗口。

载入所需的数据文件，就完成数据文件载入过程。

图形窗口中将按缺省方式显示对应的XY曲线。

Tecplot新手进阶--使用t...
Tecplot宏操作批量处理数据
以下操作在tecplot 360 EX 2014 R1版本上进行。

以下以一个算例的形式介绍如何批量处理数据。

1.首先这里准备了4个文件分别命名为T0, T1,T2,T3。

首先介绍宏操作的用法。

打开T0文件，点击Scripting→Record Macro如图所示。

此时宏记录开始，之后的操作都会被记录下来，这里绘制流场的涡量图，通过设置之后如图所示。

然后点击Stop Recording。

注：在开启宏记录时tecplot不会自动绘图，需要手动点击Redraw绘图
2. 之后打开T3文件，点击Scripting→Play Macro选中上一步保存的.mcr文件，tecplot会自动绘制出流场涡量图。

3. 下面对T0, T1,T2,T3文件进行批量操作并输出图片。

打开tecplot空白页，点击Scripting→Record Macro开启宏记录。

然后导入T0数据文件，绘制涡量图并输出图片vor_T0。

之后点击Stop Recording。

将生成的.mcr文件打开如图所示。

4.下面进行如图所示的更改，开头部分添加
$!VarSet |k|=0
$!LOOP 3
$!VarSet |k| +=1语句。

并将T0改为T|k|
结尾处T0改为T|k|并添加$!ENDLOOP语句。

保存之后，双击就可以运行了。

注意：在更改.mcr文件时不能用记事本否则会运行报错，我这里用的是Vim进行的更改。
