基于SolidWorks的标准件参数化设计1引言近几年，随着计算机三维CAD/CAE/CAM软件的应用与普及，使得传统的二维机械设计逐步向三维设计转化。
设计构思的表达由原来的二维图纸演变成直接用计算机模拟三维实体模型的虚拟产品。
SolidWorks软件就是其中的典型代表，它是美国SolidWorks公司基于Windows开发的全参数化三维实体造型软件，有着易用和友好的界面，其灵活的操作方式和面向对象的操作特点，得到了业界广大工程师的一致认可。
该软件可以最大限度地满足设计者的设计意图，操作简单，功能强大，容易上手，但要提高装配体绘制的效率，还要做许多工作，如建立简单的标准件库。
标准件是工程设计中用途最广泛的基本单元，其绘制也是设计人员重复劳动最多的环节，所以设计三维参数化标准件对装配体的设计和产品总装图的生成都具有十分重要的意义。
2基本设计原理所谓参数化设计是指参数化模型的尺寸用对应的关系表示，而不需用确定的数值，变化一个参数值，将自动改变所有与它相关的尺寸，也就是采用参数化模型，通过调整参数来修改和控制几何形状，自动实现元件的精确造型。
如果用户的计算机上同时安装了MicrosoftExcel,就可以使用Excel在零件文件中直接嵌人新的参数配置，配置即由一个零件或部件派生而成的形状相似、大小不同的一系列零件或部件集合。
在SolidWorks中大量使用的配置是系列零件设计表，利用系列零件设计表可以很容易地生成一系列大小相同、形状相似的标准零件，如螺母、螺栓等，从而形成一个标准零件库。
使用系列零件设计表具有如下优点:(1)可以采用简单的方法生成大量的相似零件，对于标准化零件的管理有很大的帮助。
(2)使用系列零件设计表，不必一一创建相似零件，从而可以节省大量的时间。
(3)使用系列零件设计表，在装配体中很容易实现零件的互换。
3设计方法和过程下面就以M12螺母为原始样本零件创建系列零件设计表从而创建螺母库。

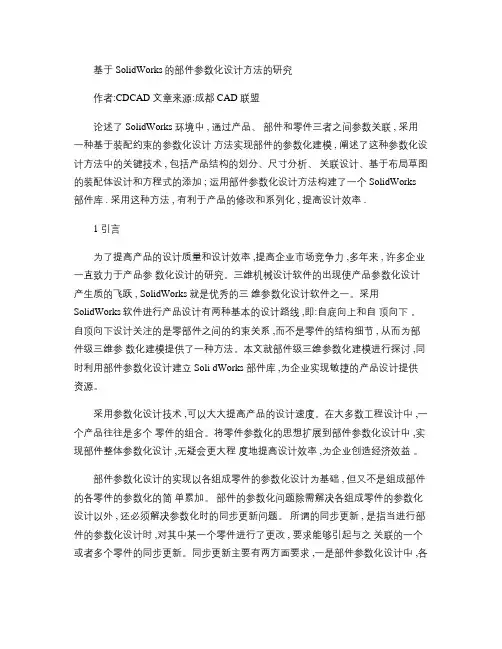

基于 SolidWorks的部件参数化设计方法的研究作者:CDCAD 文章来源:成都 CAD 联盟论述了 SolidWorks 环境中 , 通过产品、部件和零件三者之间参数关联 , 采用一种基于装配约束的参数化设计方法实现部件的参数化建模 , 阐述了这种参数化设计方法中的关键技术 , 包括产品结构的划分、尺寸分析、关联设计、基于布局草图的装配体设计和方程式的添加 ; 运用部件参数化设计方法构建了一个 SolidWorks 部件库 . 采用这种方法 , 有利于产品的修改和系列化 , 提高设计效率 .1 引言为了提高产品的设计质量和设计效率 ,提高企业市场竞争力 ,多年来 , 许多企业一直致力于产品参数化设计的研究。
三维机械设计软件的出现使产品参数化设计产生质的飞跃 , SolidWorks 就是优秀的三维参数化设计软件之一。
采用SolidWorks软件进行产品设计有两种基本的设计路线 ,即:自底向上和自顶向下。
自顶向下设计关注的是零部件之间的约束关系 ,而不是零件的结构细节 , 从而为部件级三维参数化建模提供了一种方法。
本文就部件级三维参数化建模进行探讨 ,同时利用部件参数化设计建立 Soli dWorks 部件库 ,为企业实现敏捷的产品设计提供资源。
采用参数化设计技术 ,可以大大提高产品的设计速度。
在大多数工程设计中 ,一个产品往往是多个零件的组合。
将零件参数化的思想扩展到部件参数化设计中 ,实现部件整体参数化设计 ,无疑会更大程度地提高设计效率 ,为企业创造经济效益。
部件参数化设计的实现以各组成零件的参数化设计为基础 , 但又不是组成部件的各零件的参数化的简单累加。
部件的参数化问题除需解决各组成零件的参数化设计以外 , 还必须解决参数化时的同步更新问题。
所谓的同步更新 , 是指当进行部件的参数化设计时 ,对其中某一个零件进行了更改 , 要求能够引起与之关联的一个或者多个零件的同步更新。
同步更新主要有两方面要求 ,一是部件参数化设计中 ,各零件的相对位置关系要始终保持正确 ,二是各零件之间有配合关系的尺寸参数始终保持正确。
基于Solidworks的机械零件参数化设计方法【摘要】三维设计软件是机械设计中常用的技术软件，为机械零部件的结构设计提供了十分方便直观的软件开发平台。
Solidworks是一款具备强大参数化建模功能的三维设计软件，在Solidworks的软件环境下，对机械零件的参数化设计方法展开讨论，针对性的分析了各种设计方法的技术特点，为机械零件的参数化设计人员提供了有价值的技术参考。
【关键词】Solidworks 机械零件参数化设计设计方法机械产品因为其几何造型的可视性使得设计软件得以替代人工制图，在产品造型设计和零部件设计阶段起到了巨大的作用。
在当前的机械行业，同类型产品往往更新换代的速度相当的快，因此，不同代的产品无论是在造型设计还是零部件的采用上都具有一定的延续性，因此，针对零部件几何形状特征的相似点进行零部件的参数化设计可以大幅度的缩减设计周期，提高设计效率。
对于机械产品而言，参数化设计主要是集中在对零部件的图纸设计上，因此零件模版的作用就比较重要，通过建立通用系数高、系列化脉络清晰和标准化程度搞的定型产品的参数化模型，可以基于模型参数的修改，达到对零部件的重新设计。
在实际的设计工作中，通过约束机械零部件模型的几何约束、力学性能约束以及运动状态约束，可以得到一个参数化的形状特征，这一系列的参数化模型的构造过程都可以基于Solidworks软件设计开发平台来展开。
在Solidworks三维设计软件中，通过软件内置的非全约束的参数化实体特征建模与曲面建模相结合的技术，可以全方位的实现零件的参数化设计工作。
实际设计工作中，主要采用两种方法实现零件的参数化模型的建立：首先，是基于软件内部的参数化表格管理技术，创建零部件的参数化装配体模型；其次是基于计算机编程语言对Solidworks进行二次开发，是的参数化设计得以用程序实现。
两种方法在实际的机械零件的参数化设计中都具有广泛的应用，本文将着重阐述基于Solidworks的机械零件的参数化设计方法，为机械零部件的参数化设计提供新的设计思路。

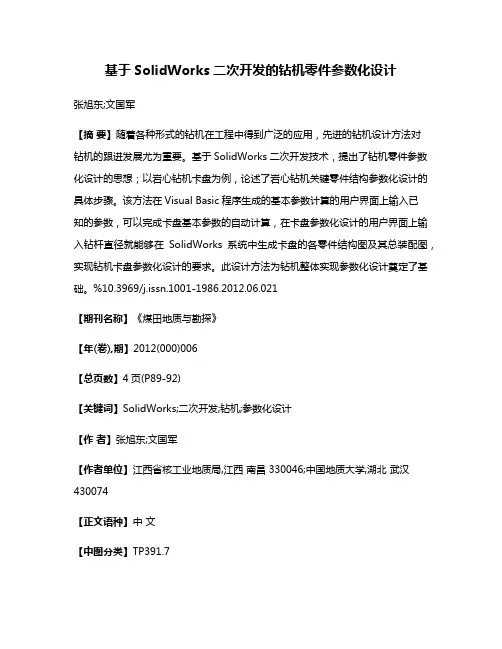

基于SolidWorks二次开发的钻机零件参数化设计张旭东;文国军【摘要】随着各种形式的钻机在工程中得到广泛的应用，先进的钻机设计方法对钻机的跟进发展尤为重要。
基于SolidWorks二次开发技术，提出了钻机零件参数化设计的思想；以岩心钻机卡盘为例，论述了岩心钻机关键零件结构参数化设计的具体步骤。
该方法在Visual Basic程序生成的基本参数计算的用户界面上输入已知的参数，可以完成卡盘基本参数的自动计算，在卡盘参数化设计的用户界面上输入钻杆直径就能够在SolidWorks 系统中生成卡盘的各零件结构图及其总装配图，实现钻机卡盘参数化设计的要求。
此设计方法为钻机整体实现参数化设计奠定了基础。
%10.3969/j.issn.1001-1986.2012.06.021【期刊名称】《煤田地质与勘探》【年(卷),期】2012(000)006【总页数】4页(P89-92)【关键词】SolidWorks;二次开发;钻机;参数化设计【作者】张旭东;文国军【作者单位】江西省核工业地质局,江西南昌 330046;中国地质大学,湖北武汉430074【正文语种】中文【中图分类】TP391.7随着钻探行业快速发展，各种形式的钻机在经济建设中的作用尤为突出，钻机的发展水平越来越受到来了人们的重视。
为了推进钻机的快速发展，先进的钻机设计方法对钻探设备的发展就显得尤为重要[1-2]。
鉴于参数化设计思想在其他机械设计领域的广泛应用，本文基于SolidWorks二次开发技术[3-4]提出了钻机零部件结构参数化设计的思想，并以岩心钻机卡盘设计为例对这种方法予以了详细的介绍，最终实现了卡盘零件的参数化设计和装配。
结果表明这种方法是一种有效的钻机零件结构设计方法，提高了设计效率，节约了成本，对钻机其他部分的设计具有一定的参考意义。
参数化设计是指在已有模型的基础上，通过修改模型参数得到所需的零件图或装配图。
基于SolidWorks的二次开发的参数化设计方法有很多，最便捷的就是通过SolidWorks自带的录制宏工具获取操作码，将其复制添加到Visual Basic程序代码中，然后编辑修改以达到程序设计要求，再通过驱动设计变量尺寸以完成模型的创建和更新。

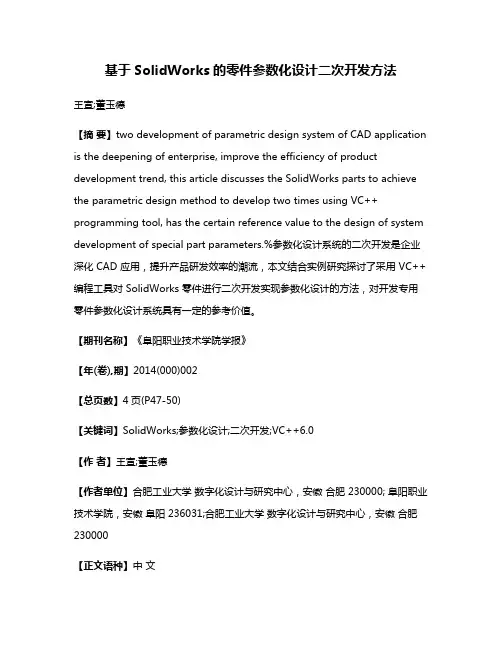

基于SolidWorks的零件参数化设计二次开发方法王宣;董玉德【摘要】two development of parametric design system of CAD application is the deepening of enterprise, improve the efficiency of product development trend, this article discusses the SolidWorks parts to achieve the parametric design method to develop two times using VC++ programming tool, has the certain reference value to the design of system development of special part parameters.%参数化设计系统的二次开发是企业深化 CAD 应用，提升产品研发效率的潮流，本文结合实例研究探讨了采用 VC++编程工具对 SolidWorks 零件进行二次开发实现参数化设计的方法，对开发专用零件参数化设计系统具有一定的参考价值。
【期刊名称】《阜阳职业技术学院学报》【年(卷),期】2014(000)002【总页数】4页(P47-50)【关键词】SolidWorks;参数化设计;二次开发;VC++6.0【作者】王宣;董玉德【作者单位】合肥工业大学数字化设计与研究中心，安徽合肥 230000; 阜阳职业技术学院，安徽阜阳 236031;合肥工业大学数字化设计与研究中心，安徽合肥230000【正文语种】中文【中图分类】TP391.72参数化设计可以减少设计人员的大量重复性工作，明显提高设计效率，所以对三维软件进行二次开发，开发出企业专用的产品参数化设计功能模块，已成为企业界深化 CAD应用，进一步提高产品研发效率的发展趋势。

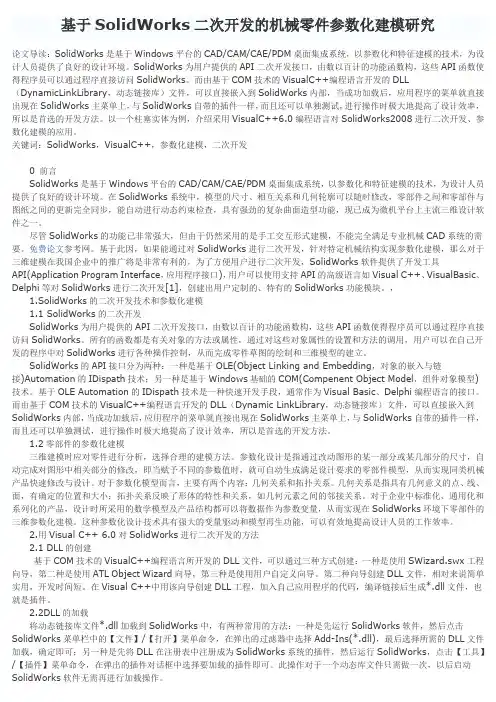

基于SolidWorks二次开发的机械零件参数化建模研究论文导读：SolidWorks是基于Windows平台的CAD/CAM/CAE/PDM桌面集成系统，以参数化和特征建模的技术，为设计人员提供了良好的设计环境。
