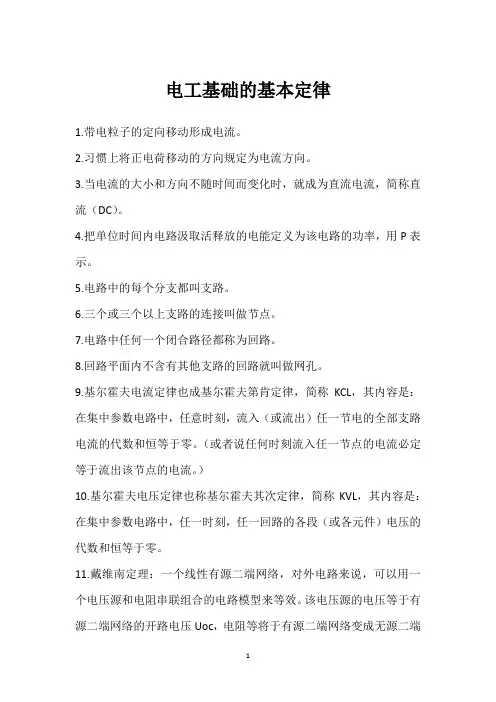

电工基础的基本定律1.带电粒子的定向移动形成电流。
2.习惯上将正电荷移动的方向规定为电流方向。
3.当电流的大小和方向不随时间而变化时，就成为直流电流，简称直流（DC）。
4.把单位时间内电路汲取活释放的电能定义为该电路的功率，用P表示。
5.电路中的每个分支都叫支路。
6.三个或三个以上支路的连接叫做节点。
7.电路中任何一个闭合路径都称为回路。
8.回路平面内不含有其他支路的回路就叫做网孔。
9.基尔霍夫电流定律也成基尔霍夫第肯定律，简称KCL，其内容是：在集中参数电路中，任意时刻，流入（或流出）任一节电的全部支路电流的代数和恒等于零。
（或者说任何时刻流入任一节点的电流必定等于流出该节点的电流。
）10.基尔霍夫电压定律也称基尔霍夫其次定律，简称KVL，其内容是：在集中参数电路中，任一时刻，任一回路的各段（或各元件）电压的代数和恒等于零。
11.戴维南定理：一个线性有源二端网络，对外电路来说，可以用一个电压源和电阻串联组合的电路模型来等效。
该电压源的电压等于有源二端网络的开路电压Uoc，电阻等将于有源二端网络变成无源二端网络后的等效电阻Req。
12.诺顿定理：一个有源线型二端网络，可以用一个电流源和电阻并联组合的电路模型来等效替代，该电流源的电流等于有源二端网络的短路电流Isc,电阻等于将有源二端网络编程无源二端网络后的等效电阻Req。
13.沟通电，简称“沟通”。
一般指大小和方向随时间作周期性变化的电压或电流。
工程中一般所说的沟通电（AC）。
通常都是指正弦沟通电。
14.线圈中由于电流的变化而产生的感应电压，称为自感电压。
15.由于一个线圈的电流变化而在另一线圈中产生护肝电压的物理现象称为互感应。
16.设电流分别从线圈1的端钮A和线圈2的端钮B流入，依据右手螺旋定则可知，两线圈中有电流产生的磁通是相互增加的，那么就称A和B是一对同名端。
反之则是异名端。
17.工业上通常在沟通发电机引出线及配电装置的三相母线上涂黄、绿、红三色区分A、B、C三相。
电路分析的基本原理电路分析是电子工程领域中的一项基本技能，它通过对电路中电流和电压的计算与分析，来解决电路设计、故障排除和电路性能评估等问题。
本文将介绍电路分析的基本原理，包括欧姆定律、基尔霍夫定律和戴维南定理。
一、欧姆定律（Ohm's Law）欧姆定律是电路分析的基石。
它说明了电流、电压和电阻之间的关系。
根据欧姆定律，电路中通过一个电阻的电流是该电阻两端的电压与电阻之比。
数学表达式如下：I = V / R其中，I代表电流（单位为安培），V代表电压（单位为伏特），R 代表电阻（单位为欧姆）。
基于欧姆定律，我们可以通过已知电流和电阻来计算电压，或者通过已知电压和电阻来计算电流。
这对于解决各种电路分析问题非常有用。
二、基尔霍夫定律（Kirchhoff's Laws）基尔霍夫定律是电路分析中另一个重要的原理。
它包括两个定律：基尔霍夫电流定律和基尔霍夫电压定律。
1. 基尔霍夫电流定律（Kirchhoff's Current Law，KCL）基尔霍夫电流定律指出，在任何一个节点上，进入该节点的电流等于离开该节点的电流之和。
换句话说，电流在一个节点上守恒。
这个定律可以表达为以下方程式：ΣI_in= ΣI_out其中，ΣI_in代表进入节点的电流之和，ΣI_out代表离开节点的电流之和。
基尔霍夫电流定律在解决电路中复杂的电流分配问题时非常有用。
2. 基尔霍夫电压定律（Kirchhoff's Voltage Law，KVL）基尔霍夫电压定律指出，闭合电路中沿着任意闭合回路的总电压之和等于零。
换句话说，电压在一个闭合回路中守恒。
这个定律可以表达为以下方程式：ΣV_loop = 0其中，ΣV_loop代表闭合回路中各个电压源和电阻的电压之和。
基尔霍夫电压定律在解决电路中复杂的电压分配问题时非常有用。
三、戴维南定理（Thevenin's Theorem）戴维南定理是电路分析中一种简化电路的方法。
了解电路中的电路定理与电路方程电路定理和电路方程是电路理论中的基本概念和工具。
它们帮助我们分析和解决电路中的问题，以更好地理解电路运行原理和设计电路。
一、电路定理1. 基尔霍夫定律：基尔霍夫定律是电路理论中最重要的定理之一。
它有两个形式：基尔霍夫电压定律和基尔霍夫电流定律。
- 基尔霍夫电压定律说的是在一个闭合回路中，电压的代数和为零。
这意味着在一个回路中，电压源的电压和电阻元件的电压之和等于零。
- 基尔霍夫电流定律说的是在一个节点中，进入节点的电流和等于离开节点的电流和。
基尔霍夫定律给出了电路中电压和电流之间的关系，可以帮助我们分析电路中的电压和电流分布情况。
2. 电阻定律：电阻定律也称为欧姆定律，它规定了电路中电压、电流和电阻之间的关系。
根据电阻定律，电阻的电压等于电流与电阻的乘积。
电阻定律是电路理论中最基本的定律之一，它可以帮助我们计算电路中电流和电阻的关系。
二、电路方程1. 电路方程是基于电路中的元件特性和基尔霍夫定律建立的方程。
在电路中，我们常常会遇到需要求解电路中电压和电流的问题，通过建立电路方程，可以将这些问题转化为求解方程的问题。
2. 电路方程的建立需要根据电路中的元件特性和基尔霍夫定律进行推导。
以电阻为例，根据欧姆定律可以得到电阻的电压与电流之间的关系。
对于其他元件如电容和电感，我们需要用到它们的电压和电流特性方程。
电路方程是解决电路问题的重要工具，通过建立和求解电路方程，我们可以得到电路中各个元件的电压和电流数值。
三、电路定理与电路方程的应用1. 电路定理和电路方程应用广泛，可以用于各种电路的分析和设计。
它们是电路理论和电工技术的基础。
2. 在实际电路中，我们常常需要用到电路定理和电路方程来解决问题。
例如，当我们需要计算电路中某个元件的电压或电流时，可以利用电路定理和方程来计算。
另外，当我们需要设计一个符合特定要求的电路时，也可以通过电路定理和方程进行分析和优化。
电路定理和电路方程是电路理论中的基本概念和工具，通过学习和应用它们，我们可以更好地理解和设计电路。
