浅谈ONU弱光问题的定位及解决

交流Experience ExchangeDI G I T C W 经验270DIGITCW2019.101 弱光及其影响所谓弱光ONU 是指：OLT 侧PON 口接收到ONU 所发的光功率小于PON 口光模块接收光功率灵敏度及ONU 收到PON 口的发光低于规范值。

当OLT 的PON 口接收到某个ONU 发出的光功率小于PON 口光模块灵敏度值时，那么不能保证OLT 的PON 口能稳定的接收到ONU 的上行消息，可能会产生错误包或者严重丢包，错误包等对用户业务感知产生一定影响，当这种情况严重时，OLT 和ONU 则不能进行稳定的交互，可能引发ONU 在OLT 侧的注册频繁掉线，或者OLT 无法发现ONU 。

2 弱光分析根据PON 网络的组网机构，那么，ONU 的光模块发送光功率定标识为Oonutx ，ONU 的光模块接收光功率标识为Oonurx ，OLT 的PON 口光模块发送的光功率标识为Oolttx ，OLT 的PON 口光模块接收到的光功率标识为Ooltrx ，光纤线路及ODN 造成的光功率耗损标识为Oatt 。

即：Ooltrx=Oonutx-Oatt （1）Oonurx=Oolttx-Oatt （2）由上面公式（1）和（2）看出，ONU 发送光功率与OLTPON 口接收光功率成正比，光纤线路及ODN 光衰与PON 口接收光功率成负相关，OLTPON 口发送光功率与ONU 接收光功率成正比，光纤线路及ODN 光衰与ONU 接收光功率成负相关。

那么得出：当ONU 发出的光功率越强，光纤线路及ODN 所产生的光功率损耗就越小，则OLT 的PON 口接收到ONU 的光功率就越强，当OLTPON 口发出的光功率越强，光纤线路及ODN 所产生的光功率损耗就越小，则ONU 接收到OLTPON 口的光功率就越强。

3 弱光定位及解决以PON 口为单位进行弱光定位，PON 网管或者其他采集服务器对OLT 侧接收各ONU 光功率的检测采集，并和PON 口光模块灵敏度相比较，从而判断PON 口下ONU 是否存在弱光，通过统计分析PON 口下弱光ONU 数目的多少及分光器部署情况判定是ONU 个体存在问题，还是骨干或者支路光纤有问题，下面来谈谈定位及解决方法。

3.1 O NU 个体弱光定位及解决OLT 侧PON 口下少量ONU 属于弱光ONU ，且在弱光ONU 所在的分光器下存在非弱光ONU ，那么可以认为ONU 个体弱光，弱光原因及具体分析如下：（1）ONU 光模块问题：ONU 光模块本身发光功率偏弱，在光传输过程中经过线路及ODN 正常光功率衰减后OLT 侧PON 口收光低于要求阈值。

分析方法：通过在OLT 侧检测采集ONU 的发光功率，当ONU 发送光功率低于标准值时，那么可以认为此ONU 光模块发送光功率不达标是导致弱光发生的根本原因，需要更换ONU 光模块或者更换ONU 。

（2）ONU 到OLT 距离问题：ONU 到OLT 距离问题超过规范值，导致PON 口收光较弱。

分析方法：OLT 侧查看并采集ONU 到OLT 的距离，如果超过规范值，那么判定OLT 到ONU 距离过远造成了ONU 弱光，需要做OLT 下沉来解决弱光问题。

（3）入户光路质量问题：入户光路质量问题造成该支路的光功率衰减过大。

分析方法：OLT 侧查看ONU 性能统计，是否有错误包，可以反应出光纤链路质量问题，需要整治ONU 个体所在入户光路，具体的要排查入户光纤及分光器。

3.2 分支光路问题定位及解决OLT 侧PON 口检测到本PON 口下存在大量弱光ONU 且也存在非弱光ONU 时可判断为分支光路故障问题，弱光定位及解决：OLT 侧查看并统计弱光ONU 及弱光ONU 所在的（非一级分光器）分光器，如果某一分光器下的所有ONU 都是弱光ONU ，且弱光ONU 到OLT 距离在规范值之内，那么可以判定为分支光路问题导致弱光ONU 的发生，需要整治分支光路，具体的需要排查支路光纤线路和分光器问题。

3.3 骨干光路问题定位及解决OLT 侧PON 口所有ONU 弱光，分析及定位：通过OLT 侧查看并统计弱光ONU ，发现PON 口下所有ONU 均为弱光，则可以认为是骨干光路问题是造成了弱光ONU ，需要整治骨干光路，具体的需要排查骨干光纤、一级分光器和PON 口光模块问题。

4 弱光整治的系统化目前弱光整治面临的困难主要是故障点分散、弱光ONU 量大、定位故障点困难、耗费人力大、耗费时间长等，因此有必要建立一套全方位多维度的弱光整治系统，从而达到快速定位故障点、精准派单整治的目的，这样可以缩短整治时间，减少人力成本，使得PON 网络平稳运行，提高用户感知。

5 弱光防护由于弱光的成因多种多样，因此弱光的防护和解决需要全方位进行，主要包括组网规范，提升工程质量，提高发光功率。

查阅相关资料得知合理预算光功率[1]：功率衰耗=光纤衰耗系数×光纤传输距离+光功率分光器损耗+光功率活接头损耗+光通道代价+光缆线路富余度≤允许的最大衰耗那么相应的在组网规划及施工中就需要有以下规范：（1）规范的分光比：FTTH 建议用1：64的分光器，FTTB 建议用1:16的分光器，同时建议只用一级分光，不要用多级分光。

（2）光纤接头数：尽量将光纤接头（包括光纤活接头及光纤热熔接头）数目降到最少。

（3）接入距离：计算光纤所覆盖用户到OLT 的距离，确保ONU 到OLT 的距离在规范值内，不在规范值内的ONU 需要做OLT 下沉。

（4）光模块：选择发光较强的PON 口光模块及ONU 。

（5）规范施工：施工中要合理的布放光纤，不得将光纤扎得过紧，不得将光纤打结，光纤弯度不得过大。

通过以上规范组网及施工，才能有效的规弱光ONU 的发生，PON 网络性能才能保持稳定健康，用户感知才能提升。

6 结束语（转下页）浅谈ONU 弱光问题的定位及解决谢连梅（中国电信股份有限公司青海分公司网络运行维护事业部，西宁 810000）摘要：随着FTTH 业务深入拓展，用户量和业务种类不断提升，PON 网络中的弱光问题日益严重。

本文通过对弱光定义及产生原因的进行分析，阐述了影响光功率的主要因素，并且结合PON 网络工程实际应用总结了弱光问题防护和解决方法。

关键词：弱光；防护；光纤；光模块；PON ；OLT ；ONU doi ：10.3969/J.ISSN.1672-7274.2019.10.220中图分类号：F273.2 文献标示码：A 文章编码：1672-7274（2019）10-0270-02Experience Exchange经验交流DCW271数字通信世界2019.10（接上页）PON 网络业务的发展已达到深入电信业务，而目前面临的最大挑战就是维持接入网的稳定运行，那么必不可少的整治接入网的弱光问题是维持网络稳定提升用户感知的保障。

因此当前需要采用一定手段对弱光问题及时高效的定位及精准派单，通过规范光网络规划以及提高光链路施工质量使得PON 网络满足整体光链路弱光指标，从而从根本上发现并消除ONU 弱光问题，提高PON 网络业务质量，提升用户感知，增强电信业务产品竞争力。

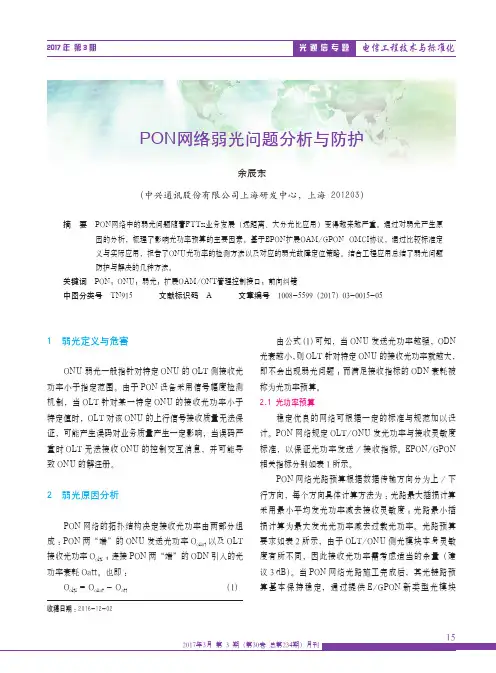

参考文献[1] 余辰东.PON 网络弱光问题分析与防护[J].电信工程技术与标准化，2017，30（03）：15-19.1 探讨如何提高县级供电公司信息通信管理1.1 优化组织架构常见的组织结构，包括垂直型、职能制、垂直职能型、事业部制、矩阵式等多种结构。
