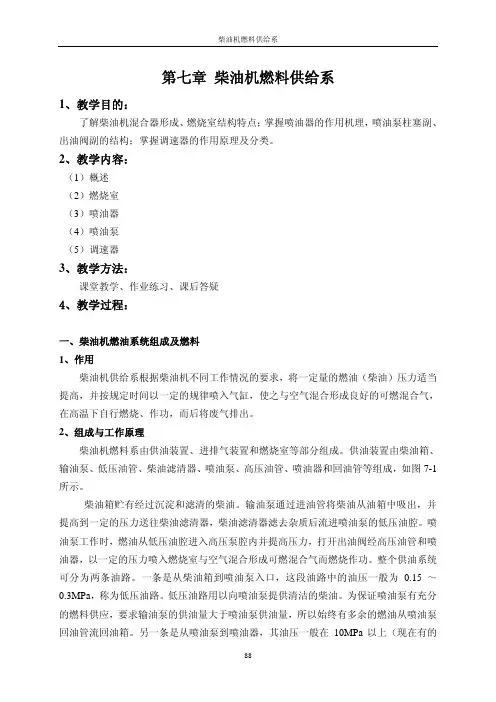

第七章柴油机燃料供给系1、教学目的：了解柴油机混合器形成、燃烧室结构特点；掌握喷油器的作用机理，喷油泵柱塞副、出油阀副的结构；掌握调速器的作用原理及分类。
2、教学内容：（1）概述（2）燃烧室（3）喷油器（4）喷油泵（5）调速器3、教学方法：课堂教学、作业练习、课后答疑4、教学过程：一、柴油机燃油系统组成及燃料1、作用柴油机供给系根据柴油机不同工作情况的要求，将一定量的燃油（柴油）压力适当提高，并按规定时间以一定的规律喷入气缸，使之与空气混合形成良好的可燃混合气，在高温下自行燃烧、作功，而后将废气排出。
2、组成与工作原理柴油机燃料系由供油装置、进排气装置和燃烧室等部分组成。
供油装置由柴油箱、输油泵、低压油管、柴油滤清器、喷油泵、高压油管、喷油器和回油管等组成，如图7-1所示。
柴油箱贮有经过沉淀和滤清的柴油。
输油泵通过进油管将柴油从油箱中吸出，并提高到一定的压力送往柴油滤清器，柴油滤清器滤去杂质后流进喷油泵的低压油腔。
喷油泵工作时，燃油从低压油腔进入高压泵腔内并提高压力，打开出油阀经高压油管和喷油器，以一定的压力喷入燃烧室与空气混合形成可燃混合气而燃烧作功。
整个供油系统可分为两条油路。
一条是从柴油箱到喷油泵入口，这段油路中的油压一般为 0.15 ～0.3MPa，称为低压油路。
低压油路用以向喷油泵提供清洁的柴油。
为保证喷油泵有充分的燃料供应，要求输油泵的供油量大于喷油泵供油量，所以始终有多余的燃油从喷油泵回油管流回油箱。
另一条是从喷油泵到喷油器，其油压一般在 10MPa以上（现在有的柴油机喷油压力高到 20MPa以上），这段油路称为高压油路。
其作用是增大柴油压力，使柴油通过喷油器呈雾状喷入燃烧室，与空气混合形成可燃混合气。
由喷油器针阀偶件的缝隙渗漏的燃油经回油管流回油箱。
为了在发动机起动时排除整个油路中的空气，将柴油充满喷油泵的低压油腔，在输油泵上装有手动输油泵（有的柴油机还装有电动燃油泵）。
发动机的活塞位于上止点时，其顶部与气缸盖底面的空间构成燃烧室。
