CE6605奔腾讲义B70音响安装手册
- 格式：ppt
- 大小：1.65 MB
- 文档页数：4
下载文档原格式
合集下载
奔腾B70用户手册2
奔腾B70用户手册（使用说明书）完整版2前座椅(电动操纵座椅)前座椅(电动操纵座椅)警告前座椅的改装：改装或者更换前座椅，例如更换车内装饰或者松开螺栓是很危险的。
前座椅包括安全气囊组件，是辅助约束系统的重要组成部分。
诸如此类的改装会损坏辅助约束系统，并由此导致严重的伤害。
如果有必要拆除或者重新安装前座椅，请咨询一汽的授权修理商。
被损坏的前座椅:如果前座椅被损坏，则此时驾驶车辆将是非常危险的。
即使是一次不足以使安全气囊充气的碰撞也会损坏前座椅，而前座椅中包括重要的安全气囊组件。
如果在此之后再次发生一次碰撞，安全气囊可能无法充气，则可能导致人身伤害。
在发生碰撞后，一定要请一汽的授权维修商检查前座椅、前座椅安全带预紧装置和安全气囊。
▼座椅滑动如果要滑动座椅，向前或者向后移动并保持座椅外侧的滑动推动开关。
在目标位置释放此开关。
▼座椅倾斜警告倾斜:在行车过程中，如果乘坐的位置是倾斜的，那么此时您无法得到座椅安全带的全面保护，因此这是非常危险的。
在突发性的刹车或者碰撞中，您会从安全腰带下滑脱，并由此导致严重的内伤。
为了最大限度的获得保护，请向后并直立坐好。
通过按下倾斜开关的前端或者后端，改变座椅靠背的角度。
在目标位置释放倾斜开关。
▼高度调整前侧高度调整如果要调整座椅底部前侧的高度，抬起或者压下座椅左侧的滑动拉杆开关的前端。
后侧高度调整抬起或者压下开关的后端，调整座椅底部的后侧高度。
高度调整通过向上拉(位于座椅左侧的滑动控制杆)开关的中心来升高座椅，并在座椅到达合适高度时释放此开关。
通过向下按(位于座椅左侧的滑动控制杆)开关的中心来降低座椅，并在座椅到达和适高度时释放此开关。
▼腰部支撑调整如果要调整腰部支撑，则向前推动调节杆。
▼座椅加热装置*前座椅是电加热的。
点火开关必须处于ON(开)位置。
按下开关，打开或者关闭座椅加热器。
当开关处于ON(开)位置，指示灯会变亮。
注释自动调温器通过接通与断开电流来控制座椅温度。
本田雅阁改装汽车车载DVD导航仪一体机安装手册
分别取下装饰板上插上的4个插头和一个照明灯
本田雅阁改装汽车车载DVD导航仪一体机安装手 册
用十字起子取下杂物柜螺丝4颗
本田雅阁改装汽车车载DVD导航仪一体机安装手 册
打开右边杂物柜拔开装饰块
本田雅阁改装汽车车载DVD导航仪一体机安装手 册
用专用撬刀撬开音响左边的装饰块
本田雅阁改装汽车车载DVD导航仪一体机安装手 册
本田雅阁改装汽车车载DVD导航仪一体机安装手 册
把改装音响的多功能盒连接摆放到右边杂物盒
本田雅阁改装汽车车载DVD导航仪一体机安装手 册
把多功能盒的2个插头连接线连接起摆放 到右边杂物盒里
本田雅阁改装汽车车载DVD导航仪一体机安装手 册
翻开副驾驶座前面储物箱，按下 储物箱滑动臂
本田雅阁改装汽车车载DVD导航仪一体机安装手 册
把改装音响所有的连接线连接起来
本田雅阁改装汽车车载DVD导航仪一体机安装手 册
把显示屏连接线和原车显示屏连接线从此位置穿 过并连接上.改装音响有一根线要与此插头连接上
本田雅阁改装汽车车载DVD导航仪一体机安装手 册
把显示屏插头插上
本田雅阁改装汽车车载DVD导航仪一体机安装手 册
把改装音响的2颗螺丝固定在车架上
如图双手压紧储物箱两边翻下储物箱
本田雅阁改装汽车车载DVD导航仪一体机安装手 册
如图翻开副驾驶座前面玻璃右下 角落挡块
本田雅阁改装汽车车载DVD导航仪一体机安装手 册
如图翻开挡块后把GPS接收天线 头摆放在此位置
本田雅阁改装汽车车载DVD导航仪一体机安装手 册
如图用汽车音响专用拆装工 具轻撬压下GPS天线
用十字起子取下原车音响固定在车架2颗螺丝
本田雅阁改装汽车车载DVD导航仪一体机安装手 册

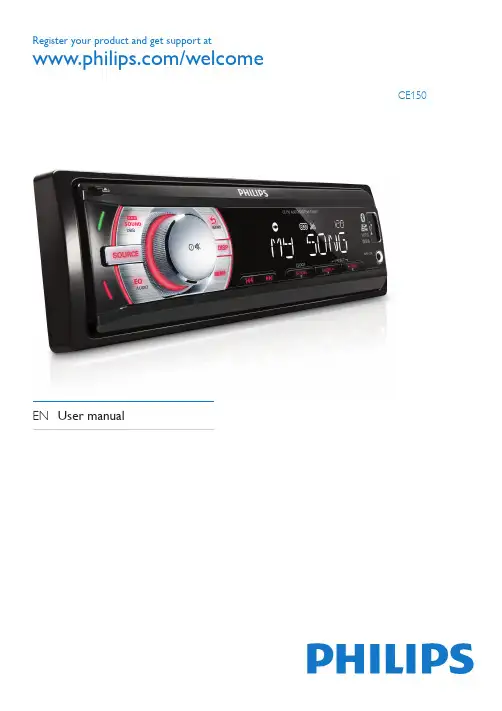

Philips CE150 车载音响系统用户手册说明书
- FM
Usable sensitivity 30 μV
- AM(MW) (S/
N= 20 dB)
Bluetooth
Output power Frequency band
Range Standard
0 dBm (Class 2) 2.4000 GHz - 2.4835
GHz ISM Band 3 meters(free space) Bluetooth 2.0
Turn on / Turn off
Turn on
Turn off 3 seconds
Adjust volume
Mute
Maximizing volume
Dynamic Bass Boost
Press and hold
Source
* **
* if SD card is inserted ** if USB device is inserted
SD card / USB Insert SD card
Insert USB device
1 2
Play option
Song information
Search folder
Track number and elapsed play time Folder File Album Title Ar tist
maximum 199 • Number of tracks/titles: maximum 999 • ID3 tag v2.0 or later • File name in Unicode UTF8 (maximum
length 64 bytes)
Unsupported formats • Empty albums: an empty album is an
B70 电视音箱说明书
B70电视音箱遥控器主箱挂梁挂墙螺钉 x5挂钩 x2注：本说明书上的图片均为示意图，且由于技术和系统升级，所标注的信息与参数可能与实物有偏差，请以实物为准。
897121110131514背面主箱●1. 显示窗2. 遥控接收窗3. 蓝牙输入7. eARC/ARC输出接口8. HDMI IN1输入接口9. HDMI IN2输入接口10. 电源输入接口11. 配对按键（低音箱与主箱配对）12. USB烧录口13. 光纤输入接口14. 同轴输入接口15. AUX输入接口短按x1长按蓝牙输入强制断开蓝牙，并清除配对信息 (蓝牙连接状态下)短按x1长按蓝牙输入断开蓝牙 (蓝牙连接状态下)1. 开机/关机2. 音效模式 MOVIE音效模式MUSIC音效模式 VOICE音效模式 GAME音效模式3. 静音/解除静音4. DIMMER调节显示窗亮度5. 蓝牙输入7. 音量调节9. 高音音量调节10. 低音音量调节11. HDMI 输出（ARC/eARC）12. HDMI 1/HDMI 2输入13. AUX 输入14. 光纤/同轴输入短按x1x3s长按静音/解除静音主箱配对键17. 状态指示灯 18. 电源开关 19. 电源线接口16. 配对按键（低音箱与主箱配对）主箱与低音箱出厂时已经配对，指示灯常亮红色即是已连接状态。
如需重连，请按如下步骤配对：无线低音箱通电后，打开电源开关，状态指示灯慢闪； 按无线低音箱上的“PAIR (配对)”键，状态指示灯快速闪烁；按主箱“PAIR (配对)”键，或长按遥控器“ ”键3秒，显示屏“PAIR (配对)”快速闪烁； 低音箱状态指示灯常亮，主箱显示屏“PAIR (配对)”常亮2秒，连接成功。
低音箱●（图 相同操作）11PAIR遥控器电池的更换1. 安装电池：按照图示按压，再向箭头方 向取下遥控器电池盒盖，将一节AAA 电池正确装入遥控器。
2. 遥控器的电池正常使用时间约6个月， 当遥控不灵敏或遥控距离缩短时请更换电池。
CE6671奥迪Q5音响安装指南共32页文档
CE6671奥迪Q5音响安装指 南
2011.4.12
所用工具和注意事项
1、所需工具：20号梅花螺丝刀、8号套 筒、塑料胶刀、电工绝缘胶布、捆扎线、 保护垫布；
2、两对接的线组、多余裸露的金属端子 需用绝缘胶布包扎好；ห้องสมุดไป่ตู้
3、安装过程中需用防护布及鞋套，以保 证原车的清洁及外观，安装完成后需做 好清理工作。
改装完成后效果图
安装还原后测试音响所有功 能与及原车功能
谢谢你的阅读
❖ 知识就是财富 ❖ 丰富你的人生
71、既然我已经踏上这条道路，那么，任何东西都不应妨碍我沿着这条路走下去。——康德 72、家庭成为快乐的种子在外也不致成为障碍物但在旅行之际却是夜间的伴侣。——西塞罗 73、坚持意志伟大的事业需要始终不渝的精神。——伏尔泰 74、路漫漫其修道远，吾将上下而求索。——屈原 75、内外相应，言行相称。——韩非
原车中控台
取下空调控制器两个插头
取下出风口
取下音响
取下音响后面三个插头
取下危险警示开关插头
取下固定原车显示屏四颗螺丝
取下显示屏插头
改装音响连接线从此位置绕过
连接音响专用转接插头
连接音响专用三个插头
连接音响专用转接插头要摆放在安装音 响底下位置
安装音响
固定音响四颗螺丝
还原出风口
还原空调控制器插头
安装好空调控制器
GPS和电视天线安装参考位置
连接音响专用线束插头
原车音响显示屏插头
多功能TV\胎压控制盒插头
连接GPS天线插头
固定音响四颗螺丝
取下原车装饰框四颗卡扣和危险警示开 关安装到改装音响面板
连接音响控制按键插头
安装音响面板装饰框
改装完成后多余原车装饰框
2011.4.12
所用工具和注意事项
1、所需工具：20号梅花螺丝刀、8号套 筒、塑料胶刀、电工绝缘胶布、捆扎线、 保护垫布；
2、两对接的线组、多余裸露的金属端子 需用绝缘胶布包扎好；ห้องสมุดไป่ตู้
3、安装过程中需用防护布及鞋套，以保 证原车的清洁及外观，安装完成后需做 好清理工作。
改装完成后效果图
安装还原后测试音响所有功 能与及原车功能
谢谢你的阅读
❖ 知识就是财富 ❖ 丰富你的人生
71、既然我已经踏上这条道路，那么，任何东西都不应妨碍我沿着这条路走下去。——康德 72、家庭成为快乐的种子在外也不致成为障碍物但在旅行之际却是夜间的伴侣。——西塞罗 73、坚持意志伟大的事业需要始终不渝的精神。——伏尔泰 74、路漫漫其修道远，吾将上下而求索。——屈原 75、内外相应，言行相称。——韩非
原车中控台
取下空调控制器两个插头
取下出风口
取下音响
取下音响后面三个插头
取下危险警示开关插头
取下固定原车显示屏四颗螺丝
取下显示屏插头
改装音响连接线从此位置绕过
连接音响专用转接插头
连接音响专用三个插头
连接音响专用转接插头要摆放在安装音 响底下位置
安装音响
固定音响四颗螺丝
还原出风口
还原空调控制器插头
安装好空调控制器
GPS和电视天线安装参考位置
连接音响专用线束插头
原车音响显示屏插头
多功能TV\胎压控制盒插头
连接GPS天线插头
固定音响四颗螺丝
取下原车装饰框四颗卡扣和危险警示开 关安装到改装音响面板
连接音响控制按键插头
安装音响面板装饰框
改装完成后多余原车装饰框
CE6603丰田RAV4安装手册教材
2010.1.28
所需工具和注意事项
1、所需工具：“十字”螺丝刀、10 号套筒、胶刀、电工绝缘胶布、捆扎 线、保护垫布； 2、两对接的线组、多余裸露的金属 端子需用绝缘胶布包扎好； 3、安装过程中需用防护布及鞋套， 以保证原车的清洁及外观，安装完成 后需做好清理工作。
原车音响中控效果图
原车音响方向盘控制按键
把从原车音响拆下的左安装支架和4 颗螺丝固定到改装音响右边
把改装音响连接线与原车音响连接 线连接起来
分别把改装音响所有的插头连接起来
收音天线插头 GPS插头 数字电视插头
音频输入输出插头
电源插头 喇叭线插头 多功能3个并排插头
特别注意整机连接线和端子包扎事项：
1、倒车检测线（粉红色）,功放控制线（蓝白色）,后视镜电源供电线（红色）,这三个功 能接线工作时或者倒车时带有12V电压，不管是否用到这三根线，都需要用绝缘胶布包好， 以防止安装时夹破，或与金属相碰造成短原装音响正面效果图
用8号六角套筒或者十字起子卸下原 车音响左右固定支架8颗螺丝
用汽车音响拆装专用工具撬下原装 音响4颗卡扣
用十字起子取下改装音响在出厂时 固定机芯2颗螺丝
把从原车音响取下的卡扣装到改装 音响相应安装卡扣的位置
把从原车音响拆下的左安装支架和4 颗螺丝固定到改装音响左边
用汽车音响拆装专用工具撬刀从此 位置撬开音响右边的装饰块
取下危险警灯开关插头
用汽车音响拆装专用工具撬刀从此 位置撬开音响左边的装饰块
取下开关插头
如图用10号六角套筒取下原车音响4 颗固定在车架左右两边螺丝
如图用10号六角套筒取下原车音响4 颗固定在车架左右两边螺丝
把音响平移拉出注意扣位
CE4606B途观音响安装指南
方向盘.倒车.手刹控制线 倒车视频输入插头
用胶布包扎专用线束
音响改装完成后效果图
安装还原后测试音响所有功 能与及原车功能
取下两颗螺丝
取下装饰框
取下危险灯开关插头（注意扣位）
取下四颗螺丝
取下天线和总线插头（注意扣位）
连接专用转接线束插头
连接专用CAN解码盒
GPS天线安装参考位置
取下两颗螺丝
固定安装支架
音响专用插头功能说明
原车AUX\USB连接插头
GPS天线插头
数字电视天线插头
收音天线ቤተ መጻሕፍቲ ባይዱ头
音频输入输出插头
2010.8.28
所用工具和注意事项
1、所需工具：“十字”螺丝刀、20号 梅花批、塑料胶刀、电工绝缘胶布、捆 扎线、保护垫布； 2、两对接的线组、多余裸露的金属端子 需用绝缘胶布包扎好； 3、安装过程中需用防护布及鞋套，以保 证原车的清洁及外观，安装完成后需做 好清理工作。
原车音响中控台
用胶刀撬松装饰块并取下
用胶布包扎专用线束
音响改装完成后效果图
安装还原后测试音响所有功 能与及原车功能
取下两颗螺丝
取下装饰框
取下危险灯开关插头（注意扣位）
取下四颗螺丝
取下天线和总线插头（注意扣位）
连接专用转接线束插头
连接专用CAN解码盒
GPS天线安装参考位置
取下两颗螺丝
固定安装支架
音响专用插头功能说明
原车AUX\USB连接插头
GPS天线插头
数字电视天线插头
收音天线ቤተ መጻሕፍቲ ባይዱ头
音频输入输出插头
2010.8.28
所用工具和注意事项
1、所需工具：“十字”螺丝刀、20号 梅花批、塑料胶刀、电工绝缘胶布、捆 扎线、保护垫布； 2、两对接的线组、多余裸露的金属端子 需用绝缘胶布包扎好； 3、安装过程中需用防护布及鞋套，以保 证原车的清洁及外观，安装完成后需做 好清理工作。
原车音响中控台
用胶刀撬松装饰块并取下
CE6602天籁安装手册
分别把改装音响主机的所有插头线插上
打上改装机两侧的4颗固定螺丝
方向盘控制效果图
音响改装后的效果图
改装主机
多功能盒子放置位置
安装还原后测试音响所有功 能是否有干涉或者有异常原 车功能
感谢下 载
感谢下 载
麦克风装置效果图
把空调连接线插头接上，然后把装饰框扣好
如图用手翻开副驾驶座前面玻璃 右下角挡块
把GPS接收天线头摆放在此位置
把GPS天线绕过此位置
用汽车音响专用拆装工具压下天线隐藏好
把翻开的装饰块还原
如图把GPS天线从防震胶夹绕缠到放置改 装音响位置
绕缠好天线后把防震胶夹还原压平在车架
用起子拆下音响下面2颗固定螺丝
双手握住音响两侧往外轻拉出音响
分别拔出原车音响主机连接线插头
打开杂物柜用起子卸下3颗固定螺丝
用起子拆下杂物柜底下3颗固定螺丝
双手取出放置改装机的前盖子
双手往外轻拉出杂物柜
用起子卸下原车显示屏正面的4颗固定螺丝
用起子拆下原车显示屏侧面的4颗固定螺丝
把原车显示屏拆下的螺丝打上改装的显示屏上
拆原车屏多出的4颗螺丝
用起子拆下出厂时机芯固定2颗螺丝
已拆出的机芯固定螺丝（是改装后多余的）
改装机的固定支架和螺丝
用起子固定支架螺丝固定好
改装音响的各类线束效果图
把改装显示屏连接线插头接上，然后把 显示屏固定好
把原车音响主机连接线插头接上
原车音响主机连接线插头接完线的效果图
把多功能盒子连接线插头接上
双手向外轻拔出原车主机装饰板
用十字起子拆下原车音响前面4颗固定螺丝
用撬刀撬开装饰框（注意）扣位
双手往外轻拉出装饰框
拔出空调连接线插头
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
精品jing
CE6605奔腾B70音响安装手册
所用工具和注意事项
1、所需工具：“十字”螺丝刀、10号 套筒、胶刀、电工绝缘胶布、捆扎线、 保护垫布；
2、两对接的线组、多余裸露的金属端子 需用绝缘胶布包扎好；
3、安装过程中需用防护布及鞋套，以保 证原车的清洁及外EY ACC和CTL ACC两根红线在音响安装后有12V电压，需要用绝缘胶布包好，以防 止安装时夹破，或与金属相碰造成短路、烧机。
4、音响改装后需要把连接线用绝缘胶布包好，以防止安装时夹破，或与金属相碰造成短 路、烧机。
5、把改装音响所有的端子插头和裸露的线用绝缘 胶布包扎起来，以防止安装时夹破，或与金属相碰造成短路、烧机。
把原车音响的4颗卡扣拆下并且装到改装音响上
把改装音响连接线拉到右侧杂物箱位置
GPS 天线摆放在此位置
把改装音响所需用到的插头线连接上
把空调显示功能盒接上
分别把改装音响插头插到音响上
分别把改装音响所有的插头连接起来
收音天线插头
GPS插头
CAN插头数字电视插头
音频输入输出插头
电源插头 喇叭线插头 多功能3个并排插头
把改装音响固定机芯2颗螺丝拆下
双手把改装音响往装在车架原车音 响位置装好
把空调显示器和危险警灯开关插头连接好
把空调显示器装好还原
分别两块装饰块装好还原
把档位装饰块装饰块装好还原再把档位钮还原
音响装好后从设置菜单把方向盘控 制设置好，改装好的效果图
Thanks！
双手把音响往外轻拉出
原车音响后面接线图
分别把空调控制器插头拔下
分别用十字起子把原车空调控制器固定4颗 螺丝和4颗固定空调控制器支架螺丝拆卸下
把原车音响后固定柱拆下后固定到 改装音响上
原车音响面板正面图
原车音响右侧面图
，
原车音响右侧面图
原车音响正面图
原车音响底面图
分别把原车拆下的固定支架和空调控制 器固定到盖装音响上（共8颗螺丝）
一汽奔腾汽车
原车音响中控效果图
打开杂物箱
双手把杂物箱往外轻拉出
把档位装饰板往上轻拔开
档位装饰板拆下后再把档位灯和点烟器插头拔下
双手把空调显示器和空调出风口往外轻拔出
分别把危险警灯开关插头和空调显示器 插头拔开
拔开空调显示器和危险警灯开关插头图
用十字起子把原车音响固定在支架的4颗 螺丝拆下
特别注意整机连接线和端子包扎事项：
1、倒车检测线（粉红色）,功放控制线（蓝白色）,后视镜电源供电线（红色）,这三个功 能接线工作时或者倒车时带有12V电压，不管是否用到这三根线，都需要用绝缘胶布包好， 以防止安装时夹破，或与金属相碰造成短路、烧机。
2、把多功能盒连接线裸露部分用绝缘胶布包扎起来，以防止安装时夹破，或与金属相碰 造成短路、烧机。
CE6605奔腾B70音响安装手册
所用工具和注意事项
1、所需工具：“十字”螺丝刀、10号 套筒、胶刀、电工绝缘胶布、捆扎线、 保护垫布；
2、两对接的线组、多余裸露的金属端子 需用绝缘胶布包扎好；
3、安装过程中需用防护布及鞋套，以保 证原车的清洁及外EY ACC和CTL ACC两根红线在音响安装后有12V电压，需要用绝缘胶布包好，以防 止安装时夹破，或与金属相碰造成短路、烧机。
4、音响改装后需要把连接线用绝缘胶布包好，以防止安装时夹破，或与金属相碰造成短 路、烧机。
5、把改装音响所有的端子插头和裸露的线用绝缘 胶布包扎起来，以防止安装时夹破，或与金属相碰造成短路、烧机。
把原车音响的4颗卡扣拆下并且装到改装音响上
把改装音响连接线拉到右侧杂物箱位置
GPS 天线摆放在此位置
把改装音响所需用到的插头线连接上
把空调显示功能盒接上
分别把改装音响插头插到音响上
分别把改装音响所有的插头连接起来
收音天线插头
GPS插头
CAN插头数字电视插头
音频输入输出插头
电源插头 喇叭线插头 多功能3个并排插头
把改装音响固定机芯2颗螺丝拆下
双手把改装音响往装在车架原车音 响位置装好
把空调显示器和危险警灯开关插头连接好
把空调显示器装好还原
分别两块装饰块装好还原
把档位装饰块装饰块装好还原再把档位钮还原
音响装好后从设置菜单把方向盘控 制设置好，改装好的效果图
Thanks！
双手把音响往外轻拉出
原车音响后面接线图
分别把空调控制器插头拔下
分别用十字起子把原车空调控制器固定4颗 螺丝和4颗固定空调控制器支架螺丝拆卸下
把原车音响后固定柱拆下后固定到 改装音响上
原车音响面板正面图
原车音响右侧面图
，
原车音响右侧面图
原车音响正面图
原车音响底面图
分别把原车拆下的固定支架和空调控制 器固定到盖装音响上（共8颗螺丝）
一汽奔腾汽车
原车音响中控效果图
打开杂物箱
双手把杂物箱往外轻拉出
把档位装饰板往上轻拔开
档位装饰板拆下后再把档位灯和点烟器插头拔下
双手把空调显示器和空调出风口往外轻拔出
分别把危险警灯开关插头和空调显示器 插头拔开
拔开空调显示器和危险警灯开关插头图
用十字起子把原车音响固定在支架的4颗 螺丝拆下
特别注意整机连接线和端子包扎事项：
1、倒车检测线（粉红色）,功放控制线（蓝白色）,后视镜电源供电线（红色）,这三个功 能接线工作时或者倒车时带有12V电压，不管是否用到这三根线，都需要用绝缘胶布包好， 以防止安装时夹破，或与金属相碰造成短路、烧机。
2、把多功能盒连接线裸露部分用绝缘胶布包扎起来，以防止安装时夹破，或与金属相碰 造成短路、烧机。
