设计制图规范

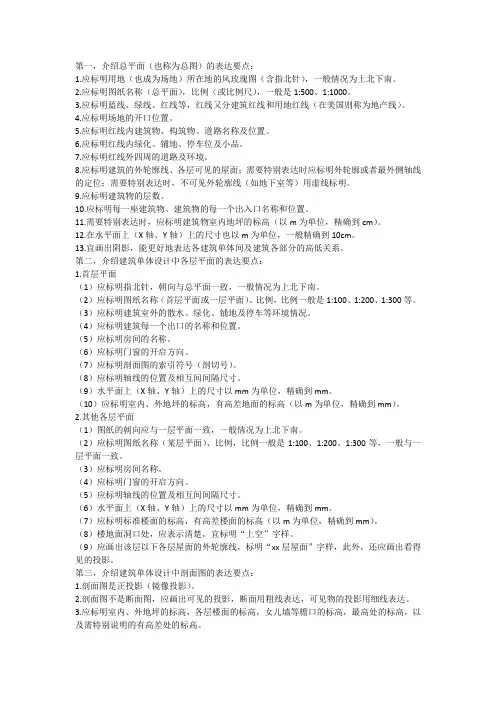

第一，介绍总平面（也称为总图）的表达要点：1.应标明用地（也成为场地）所在地的风玫瑰图（含指北针），一般情况为上北下南。

2.应标明图纸名称（总平面），比例（或比例尺），一般是1:500、1:1000。

3.应标明蓝线、绿线、红线等，红线又分建筑红线和用地红线（在美国则称为地产线）。

4.应标明场地的开口位置。

5.应标明红线内建筑物、构筑物、道路名称及位置。

6.应标明红线内绿化、铺地、停车位及小品。

7.应标明红线外四周的道路及环境。

8.应标明建筑的外轮廓线、各层可见的屋面；需要特别表达时应标明外轮廓或者最外侧轴线的定位；需要特别表达时，不可见外轮廓线（如地下室等）用虚线标明。

9.应标明建筑物的层数。

10.应标明每一座建筑物、建筑物的每一个出入口名称和位置。

11.需要特别表达时，应标明建筑物室内地坪的标高（以m为单位，精确到cm）。

12.在水平面上（X轴、Y轴）上的尺寸也以m为单位，一般精确到10cm。

13.宜画出阴影，能更好地表达各建筑单体间及建筑各部分的高低关系。

第二，介绍建筑单体设计中各层平面的表达要点：1.首层平面（1）应标明指北针，朝向与总平面一致，一般情况为上北下南。

（2）应标明图纸名称（首层平面或一层平面）、比例，比例一般是1:100、1:200、1:300等。

（3）应标明建筑室外的散水、绿化、铺地及停车等环境情况。

（4）应标明建筑每一个出口的名称和位置。

（5）应标明房间的名称。

（6）应标明门窗的开启方向。

（7）应标明剖面图的索引符号（剖切号）。

（8）应标明轴线的位置及相互间间隔尺寸。

（9）水平面上（X轴、Y轴）上的尺寸以mm为单位，精确到mm。

（10）应标明室内、外地坪的标高，有高差地面的标高（以m为单位，精确到mm）。

2.其他各层平面（1）图纸的朝向应与一层平面一致，一般情况为上北下南。

（2）应标明图纸名称（某层平面）、比例，比例一般是1:100、1:200、1:300等，一般与一层平面一致。

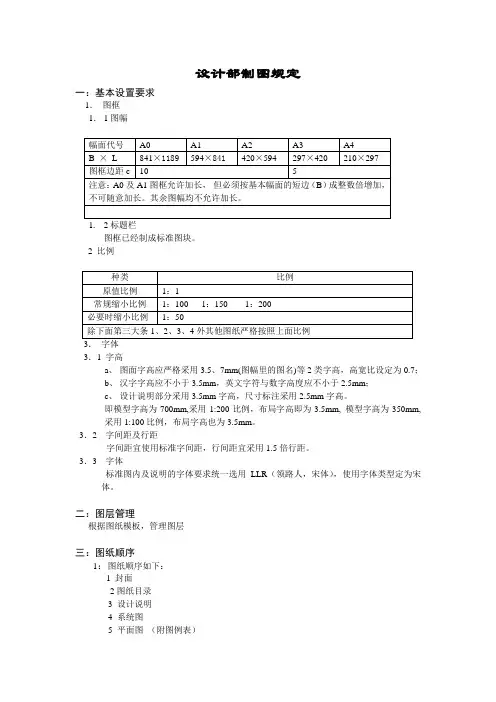

设计部制图规定一：基本设置要求1．图框1．1图幅1.2标题栏图框已经制成标准图块。

2 比例3．字体3．1 字高a、图面字高应严格采用3.5、7mm(图幅里的图名)等2类字高，高宽比设定为0.7；b、汉字字高应不小于3.5mm，英文字符与数字高度应不小于2.5mm；c、设计说明部分采用3.5mm字高，尺寸标注采用2.5mm字高。

即模型字高为700mm,采用1:200比例，布局字高即为3.5mm, 模型字高为350mm,采用1:100比例，布局字高也为3.5mm。

3．2 字间距及行距字间距宜使用标准字间距，行间距宜采用1.5倍行距。

3．3 字体标准图内及说明的字体要求统一选用LLR（领路人，宋体），使用字体类型定为宋体。

二：图层管理根据图纸模板，管理图层三：图纸顺序1：图纸顺序如下：1 封面2图纸目录3 设计说明4 系统图5 平面图（附图例表）6 立面图（附图例表）7 节点图2：设计说明要点：用统一的设计说明四：管线敷设方式线路标注a-b(c×d)-e-fa:线路编号b:电缆或导线型号c:导线或芯线数d:导线截面积(mm2)e:敷设方式f:安装部位例：配电箱编号-回路编号-线缆型号-管材型号-敷设方式AL1-N1-WDZA YJY3*4-SC20(或线槽、桥架)-FC导线敷设方式的标注：导线敷设部位的标注：六：其他注意事项1：管子一般选用原则1〉室内一般选用JDG管、暗敷。

2〉室外一般选用PC或SC管。

优先采用PC。

3〉出户管一般选用RC管。

埋深-700mm。

出散水坡1000mm。

2：图纸中的文字一般同类型的说明或标注应一致。

大小应有设计原则。

第一章 制图的基本知识
重点：制图与设计的关系；常用制图工具的使用；工程 图纸的字体书写要求，工程图纸的规范等。
难点：制图与设计的关系；曲线尺的正确使用方法，尺 寸的标注及索引等。
第二节 绘图工具及其使用
本节介绍制图中各种常用的绘图工具及其使用方法、 注意事项和工具保管等内容。
一、图板、丁字尺 和三角板
各号基本幅面的尺寸关系为：沿上一号幅面的长边对裁，即为下一号幅面的大小， 对裁时去掉小数点后面的数字。
图1－18 b) 图纸 幅面
表1－1 图纸 的幅面及图框 尺寸
当图的长度超过图幅长度或内容较多时，图纸需要加长。 图纸的加长量为原图纸边长1/8倍数。 仅A0~A3号图纸可加长，且必须沿长边。 图纸加长后的尺寸见表1－2。
2、圆弧和 角度标注
圆或圆弧的尺
寸常标注在内
侧，尺寸数字
前需加注半径
符号R或直径符D。
过大的圆弧尺寸线可 用折断线，过小的可 用引线角度的标注见 图 圆（弧）、弧长 和角度的标注都应使 用箭头起止符号。
图1－28 圆（弧）标注 图1－29 角度标注
3、标高标注: 有两种形式,一是将某水平面如室内地面作为起算零点，为相对标高，主
虚线相交或相接时，应以短画相交或相接。点划线与其他线相交或相接时，应以点划线的 线段相交或相接。画圆的中心线时，圆心是点划线的交点，两端应超出圆弧2—3mm，末 端不应该是点。图形较小，画点画线有困难，可以用细实线代替。同一图中，性质相同的 虚线或点划线，其线段长度及其间隔应大致相等。 折断线应通过被折断的全部并超出23mm,折断线间的符号和波浪线都应徒手绘制。
图1－15 比例尺
六、绘图纸
园林设计制图主要用制图纸和描图纸两种纸张。质量较好的制图纸具有整 个纸面平整均匀、经得起擦试、不会因空气湿度变化而产生过大得变形、 用墨水绘制线条时不会洇开等特点。

图规范一、文件管理首先，我们第一件要做的事情是在我们的D盘里建一个文件包，文件包名称为“金螳螂”。

我们所做的所有文件都必需保存在该文件包里。

每个项目要写清楚项目名称。

便于查找。

二、CAD画图方法为了提高我们的做图速度。

CAD图框要用1/1的在图纸空间里加，绝不永许在模型空间里加。

要很好地利用视口等相关命令。

以后再出现在模型空间里加图框，视同没做！三、完整（不能出现低级错误）什么叫完整？这里拿一张图来说明。

完整首先是保证图纸本身没有错误，在保证图纸本身没有错误的前提下有以下几个很容易忽略的问题，我们称之为低级错误：1) 图框，每个方案做图之前首先要做的是做一个1/1的图框。

图框内的所有内容必需准确无误。

图框内的项目名称、图名、设计单位、日期、项目负责人、主任设计师、设计师、制图人、比例、图号。

以上10个内容必需填写且字体大小统一标准！责任到人。

每做一张图，首先要检查一下这些内容是否正确。

具体细节见附图绿色标记位置：YANJINGHOTELBEIJ11北京燕京饭店2) 图纸本身的文字标注、尺寸标注及其标注箭头所指的点要准确无误，文字标注本身的引线不得和图纸造型线重复。

文字及尺寸标注本身不得相互叠加。

文字及尺寸标注本身是否正确？改图时要特别注意以上问题。

3) 图纸下面的图名要写清楚，该图名也要在图纸空间里标。

比例为1/1。

标准见附图：4)图例：每张系统图左下角必须有个图例，见附图：5)每个尺寸标注必须是整数。

除了特殊剖面详图外。

四、施工图制图要点（1）、打印线型粗细设置：红色1：0.5；黄色2：0.35；绿色3：0.15；紫色6及黑色7：0.25；其它都是0.1；9好灰淡显50（一般用于系统图当中的柱和墙体填充）。

（2）、字体统一用黑体，统一字库，统一填充。

（拷贝）（3）、要分图层，具体分多少在以下内容详细写出。

系统图：系统图当中的每一张图都有其侧重点（一）平面图：无论何种方案，平面图的重点是功能区划分，每个功能区之间的关系及其动线流向。
