直流电机特性曲线一、实验内容1.直流电机固有机械特性曲线2.直流电机电枢回路串电阻机械特性曲线3.直流电机弱磁机械特性曲线二、实验原理1.他励直流电机固有机械特性方程式式:n=U NC eΦN−R aC e C TΦN2T em由公式可以画出其固有机械特性曲线:2.电枢回路串接电阻R e时的人为机械特性方程为n=U NC eΦN−R a+R eC e C TΦN2T em特点:①理想空载点不变②曲线斜率随串入电阻的增大而增大,转速降增大,机械特性变软③对于相同的电磁转矩,串入电阻越大,转速n越小3.改变电源电压U d时的人为机械特性方程式n=U dC eΦN−R aC e C TΦN2T em特点:①理想空载转速随电源电压降低而成比例降低②曲线斜率保持不变,特性的硬度保持不变③对于相同的电磁转矩,转速n随电源电压降低而减小4.渐弱磁通时的人为机械特性方程式为n=U NC eΦ−R aC e C TΦ2T em特点:①理想空载点随磁通减弱而升高②曲线斜率与磁通成反比,减弱磁通,斜率增大,机械特性变软。
三、实验结果1.固有机械特性 U=U n=220V I fI a(A) 1.110.90.70.60.40.30.20.082 n(r/min)160016131625164716591687170417241752e n f=0.12AI a(A)0.080.10.150.20.250.30.350.40.45n(r/min)1676164015521464138312861213113310493.弱磁U=U n=220V I f=0.11AI a(A)0.0850.10.20.40.60.80.9 1.0 1.1n(r/min)184418401815177717501730171817041691四、实验分析根据实验数据拟合的曲线由图可以得出,实验基本和理论曲线一致。
其中电枢回路串电阻特性曲线,其理想空载点与固有特性曲线不在同一点,可能是由于测量上的误差或者电机时间运行较长,引起电机自身参数略有变化;弱磁机械特性曲线的硬度没有理论中的软,可能是由于实验时,所降低的励磁电流过小而导致。
直流电动机效率特性曲线Matlab仿真1. 引言直流电动机是一种广泛应用于工业和自动化领域的电动机。
其效率特性曲线是描述电动机在不同负载下效率变化的重要参数。
本文档将介绍如何使用Matlab仿真来绘制直流电动机的效率特性曲线。
2. 理论基础直流电动机的效率特性曲线可以通过其输入功率、输出功率和效率之间的关系来绘制。
输入功率由电动机的电压和电流决定,输出功率由电动机的扭矩和转速决定。
效率可以表示为输出功率与输入功率的比值。
3. Matlab仿真步骤以下步骤将指导您如何使用Matlab仿真绘制直流电动机的效率特性曲线。
3.1 设定参数首先,需要设定直流电动机的参数,包括电动机的电压、电流、扭矩和转速。
这些参数可以根据电动机的规格书或实验数据来确定。
3.2 构建仿真模型使用Matlab的Simulink工具,构建一个包含直流电动机及其控制系统的仿真模型。
模型应包括电动机的电压输入、电流输出和效率计算部分。
3.3 设置仿真参数在Simulink中,设置仿真的时间范围和步长。
确保仿真时间足够长,以观察到电动机在不同负载下的效率变化。
3.4 运行仿真运行仿真并收集电动机在不同负载下的输入功率、输出功率和效率数据。
可以使用Simulink的数据记录器来存储这些数据。
3.5 绘制效率特性曲线使用Matlab的绘图工具,根据收集的数据绘制效率特性曲线。
将效率作为纵轴,负载作为横轴,绘制出电动机的效率特性曲线。
4. 结果分析分析仿真结果,观察电动机在不同负载下的效率变化。
可以得出电动机的最高效率点和效率下降的原因。
5. 结论通过Matlab仿真,可以绘制出直流电动机的效率特性曲线,并分析其在不同负载下的效率变化。
这种方法可以帮助工程师优化电动机的设计和运行,提高电动机的效率和性能。
参考文献[1] 《直流电动机原理与应用》 - 约翰·F·麦克米伦[2] 《电机与拖动》 - 阿尔弗雷德·布劳恩[3] 《Matlab仿真与应用》 - 罗杰·李。
基于Matlab的直流电动机特性曲线仿真1. 引言直流电动机是一种广泛应用于工业、交通和家电等领域的电动机。
其特性曲线是研究电动机性能的重要工具,能够反映出电动机在不同负载下的运行状态。
本文将通过Matlab软件对直流电动机的特性曲线进行仿真分析。
2. 理论基础2.1 直流电动机的工作原理直流电动机通过电磁感应原理将电能转化为机械能。
其主要组成部分包括定子、转子和电刷。
当给电动机通电时,电流经过电刷与转子上的绕组产生磁场,磁场与定子上的绕组产生电磁力,使得转子旋转。
2.2 直流电动机的特性曲线直流电动机的特性曲线主要包括转速-负载特性曲线、转矩-转速特性曲线和电流-转速特性曲线。
这些曲线能够反映出电动机在不同负载下的运行状态,对于电动机的选型和使用具有重要意义。
3. Matlab仿真模型本节将介绍如何使用Matlab软件构建直流电动机特性曲线的仿真模型。
3.1 模型参数设置首先,需要设置电动机的具体参数,如电动机的额定电压、额定电流、额定功率、电枢电阻、电枢电感等。
这些参数将直接影响到仿真结果的准确性。
3.2 仿真模型构建在Matlab中,可以使用Simulink工具搭建直流电动机的仿真模型。
模型主要包括电源模块、电动机模块、负载模块和测量模块。
其中,电动机模块为关键部分,需要选择合适的电动机模型以满足仿真需求。
3.3 仿真参数设置在搭建完仿真模型后,需要设置仿真参数,如仿真时间、时间步长等。
此外,还需要对测量模块进行设置,以获取所需的仿真数据。
4. 仿真结果与分析完成仿真模型搭建和参数设置后,运行仿真程序,得到直流电动机的特性曲线。
4.1 转速-负载特性曲线转速-负载特性曲线反映出电动机在不同负载下的运行状态。
通过分析该曲线,可以了解电动机的启动性能、调速性能等。
4.2 转矩-转速特性曲线转矩-转速特性曲线反映出电动机在不同转矩下的运行状态。
通过分析该曲线,可以了解电动机的输出转矩与转速之间的关系。

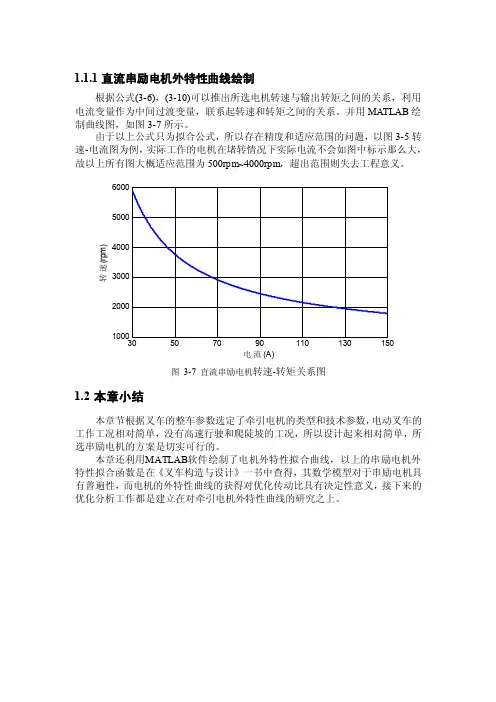

1.1.1 直流串励电机外特性曲线绘制
根据公式(3-6),(3-10)可以推出所选电机转速与输出转矩之间的关系,利用电流变量作为中间过渡变量,联系起转速和转矩之间的关系。
并用MATLAB 绘制曲线图,如图3-7所示。
由于以上公式只为拟合公式,所以存在精度和适应范围的问题,以图3-5转速-电流图为例,实际工作的电机在堵转情况下实际电流不会如图中标示那么大,故以上所有图大概适应范围为500rpm~4000rpm ,超出范围则失去工程意义。
图 3-7 直流串励电机转速-转矩关系图
1.2 本章小结
本章节根据叉车的整车参数选定了牵引电机的类型和技术参数,电动叉车的工作工况相对简单,没有高速行驶和爬陡坡的工况,所以设计起来相对简单,所选串励电机的方案是切实可行的。
本章还利用MATLAB 软件绘制了电机外特性拟合曲线,以上的串励电机外特性拟合函数是在《叉车构造与设计》一书中查得,其数学模型对于串励电机具有普遍性,而电机的外特性曲线的获得对优化传动比具有决定性意义,接下来的优化分析工作都是建立在对牵引电机外特性曲线的研究之上。
30507090
11013015010002000
3000
40005000
6000
电流(A)转速(r p m )。
直流电动机特性曲线的Matlab仿真分析1. 简介直流电动机是一种将直流电能转换为机械能的装置,广泛应用于各种自动化控制系统中。
特性曲线是描述直流电动机电气和机械性能之间关系的重要工具,对电动机的运行和控制具有重要的指导意义。
本报告通过Matlab仿真分析,对直流电动机的特性曲线进行了深入研究。
2. 理论基础2.1 直流电动机的结构和工作原理直流电动机主要由定子、转子、电刷和换向器等部分组成。
当直流电源通过电刷和换向器输入电动机时,电流通过转子绕组产生磁场,与定子磁场相互作用,使转子旋转。
2.2 直流电动机的特性曲线直流电动机的特性曲线主要包括以下几种:- 转速-电流特性曲线(也称为转速特性曲线):描述了电动机的转速与输入电流之间的关系。
- 转矩-电流特性曲线:描述了电动机的转矩与输入电流之间的关系。
- 转速-负载特性曲线:描述了电动机的转速与负载之间的关系。
- 效率曲线:描述了电动机的效率与负载之间的关系。
3. Matlab仿真模型本研究使用Matlab/Simulink建立了直流电动机的仿真模型,主要包括以下几个部分:- 电源模块:模拟直流电源,为电动机提供恒定或变化的电流。
- 电动机模块:模拟直流电动机的电气和机械性能,包括转矩、转速、电流等参数。
- 负载模块:模拟电动机所承受的负载,可以是恒定的,也可以是变化的。
- 测量和显示模块:实时测量电动机的各项参数,并在仿真界面上显示。
4. 仿真结果与分析4.1 转速-电流特性曲线在不同的负载条件下,仿真得到了电动机的转速-电流特性曲线。
结果表明,随着负载的增加,电动机的转速下降,需要更大的电流来维持相同的转速。
这符合直流电动机的工作原理,即负载越大,转速越低,电流越大。
4.2 转矩-电流特性曲线仿真还得到了电动机的转矩-电流特性曲线。
结果表明,随着电流的增加,电动机的转矩也增加,但增加的速率逐渐减小。
这是因为电动机的转矩与电流成正比,但受到电动机饱和磁场的限制。
直流电动机机械特性曲线在Matlab中的仿真简介直流电动机是一种常见的电动机类型,具有广泛的应用领域。
了解直流电动机的机械特性曲线对于电机的设计和控制非常重要。
在Matlab中进行机械特性曲线的仿真可以帮助我们更好地了解电机的性能。
目标本文档的目标是介绍如何在Matlab中进行直流电动机机械特性曲线的仿真。
我们将使用Matlab的Simulink工具来建立电机模型,并通过对电机的电流和转速进行控制,得到机械特性曲线。
步骤以下是在Matlab中进行直流电动机机械特性曲线仿真的步骤:1. 创建电机模型:使用Simulink工具创建一个直流电动机的模型。
模型中包括电机的电流输入和转速输出。
2. 设置电机参数:根据实际情况设置电机的参数,包括电阻、电感、转矩常数等。
这些参数将影响电机的性能。
3. 设计控制器:设计一个合适的控制器来控制电机的电流和转速。
可以使用PID控制器或其他控制算法。
4. 运行仿真:设置仿真时间和仿真步长,并运行仿真。
仿真过程中,控制器将根据设定的输入信号来控制电机的行为。
5. 分析结果:分析仿真结果,包括电机的转速、电流和转矩。
根据这些结果可以绘制出电机的机械特性曲线。
注意事项在进行直流电动机机械特性曲线的仿真时,需要注意以下事项:- 确保电机参数的准确性:电机的参数对仿真结果有很大的影响,因此需要准确地设置电机的参数。
- 选择合适的控制器:控制器的选择对于电机的性能和仿真结果至关重要。
需要根据实际需求选择合适的控制器。
- 仿真时间和步长的设置:仿真时间和步长的选择也会对仿真结果产生影响。
需要根据实际情况选择合适的仿真时间和步长。
结论在Matlab中进行直流电动机机械特性曲线的仿真可以帮助我们更好地了解电机的性能。
通过建立电机模型、设置参数、设计控制器和运行仿真,我们可以得到电机的转速、电流和转矩等重要参数,并绘制出机械特性曲线。
这些结果对于电机的设计和控制具有重要意义。
浅析:他励直流电动机的机械特性在电源电压U 和励磁电路的电阻R f 为常数的条件下,表示电动机的转矩n 和转矩之间的关系n=f (T )曲线,称为机械特性曲线。
利用机械特性和负载转矩特性可以确定拖动系统的稳定转速,在一定条件下还可以利用机械特性和运动方程式分析拖动系统的动态运动情况,如转速、转矩及电流随时间的变化规律。
可见,电动机的机械特性对分析电力拖动系统的启动、调速、制动等运行性能是十分重要的。
下图是他励直流电动机的电路原理图,他励直流电动机的机械特性方程式,可由他励直流电动机的基本方程式导出。
由公式 , 和 导出机械特性方程式 ( 1-1 )他励直流电动机电路原理图当电源电压U =常数,电枢回路总电阻R =常数,励磁磁通F =常数时,电动机的机械特性如下图所示,是一条向下倾斜的直线,这说明加大电动机的负载,会使转速下降。
特性 曲线与纵轴的交点为n 0时的转速,称为理想空载转速。
他励直流电动机的机械特性a a a R I E U+=n E a Φe C =φa T em I C T =emT R U n 2T e e C C C ΦΦ-=Φe 0C U n =实际上,当电动机旋转时,不论有无负载,总存在有一定的空载损耗和相应的空载转矩,而电动机的实际空载转速 将低于n0。
由此可见式(1-1)的右边第二项即表示电动机带负载后的转速降,用 表示,则 ( 1-2 ) 式中 β——机械特性曲线的斜率。
β越大, 越大,机械特性就越“软”,通常称b 大的机械特性为软特性。
一般他励电动机在电枢没有外接电阻时,机械特性都比较“硬”。
机械特性的硬度也可用额定转速调整率△n N%来说明,转速调整率小,则机械特性硬度就高。
电动机的机械特性分为固有机械特性和人为机械特性 。
发电机的特性曲线
发电机的特性曲线是一个重要的参数,它可以描述发电机的动态性能。
它的原理是,当发电机的转速变化时,在它的输出轴上产生的有功功
率会变化。
发电机特性曲线就是表示发电机在不同转速下输出功率与
扭矩关系的曲线图。
发电机特性曲线由三部分组成,即定子空载特性曲线,定子额定电流
特性曲线和转子额定电流特性曲线。
定子空载特性曲线表示定子在不
同转速下的电流和功率变化关系,定子额定电流特性曲线表示定子在
额定电流条件下的转速和有功输出的变化关系,转子额定电流特性曲
线表示转子在额定电流条件下的转速和功率的变化关系。
不同输出特性曲线表明发电机在不同转速下功率和扭矩的变化趋势,
可以作为设计发电机系统的基础参数。
发电机性能和特性曲线的变化
受到许多因素的影响,这些因素包括外界的条件和系统的设计参数,
例如定子电流、转子电流、电压、功率等。
特性曲线是发电机动态性能的重要参考,可以用来确定发电机的设计
参数和工作条件,以及与发电机相关的各种控制器的设计参数。
正确
的特性曲线可以有效提高发电机系统的性能,在节约能源和维护健康
环境方面发挥重要作用。
Matlab模拟直流电动机特性曲线简介本文档旨在介绍如何使用Matlab模拟直流电动机的特性曲线。
直流电动机是一种常见的电动机类型,通过控制电流和电压可以实现不同的运行特性。
通过模拟特性曲线,我们可以更好地了解电动机的性能和工作情况。
准备工作在开始之前,需要确保已安装Matlab软件,并具备基本的Matlab编程知识。
另外,需要了解直流电动机的基本原理和特性。
模拟特性曲线的步骤以下是使用Matlab模拟直流电动机特性曲线的步骤:1. 导入必要的库和数据:首先,在Matlab中导入需要使用的库和电动机的基本参数数据。
2. 定义电动机模型:根据电动机的特性方程,定义电动机的模型,包括转矩方程、速度方程和电流方程。
3. 设置输入条件:根据需要模拟的特性曲线类型,设置输入条件,如电压、负载等。
4. 模拟电动机运行:使用定义的电动机模型和设置的输入条件,通过Matlab进行电动机运行的模拟。
5. 绘制特性曲线:根据模拟结果,使用Matlab的绘图功能,绘制电动机的特性曲线。
注意事项在进行电动机特性曲线的模拟时,需要注意以下事项:- 确保输入的参数和条件与实际电动机相符,以获得准确的模拟结果。
- 选择合适的模拟时间和步长,以保证模拟结果的准确性和稳定性。
- 模拟过程中可能出现的错误和异常情况需要进行处理和排除,以确保模拟的有效性。
结论通过使用Matlab进行直流电动机特性曲线的模拟,我们可以更好地了解电动机的性能和工作情况。
这有助于电动机的设计、优化和控制。
同时,我们还需要注意模拟过程中的参数设置和异常情况处理,以确保模拟结果的准确性和可靠性。
以上是关于如何使用Matlab模拟直流电动机特性曲线的简要介绍,希望对您有所帮助。
如有疑问,请随时与我联系。
直流电动机动态特性曲线Matlab仿真1. 引言直流电动机作为一种常见的电动机类型,在许多领域中有着广泛的应用。
本文档旨在通过Matlab仿真,详细分析和研究直流电动机的动态特性曲线。
2. 直流电动机动态特性直流电动机的动态特性是指其转速、转矩等参数随时间变化的关系。
其主要受到输入电压、负载、电枢电流等因素的影响。
3. Matlab仿真本节将介绍如何使用Matlab进行直流电动机动态特性曲线的仿真。
3.1 仿真模型在Matlab/Simulink中,我们可以通过搭建直流电动机模型来进行仿真。
该模型主要包括以下几个部分:电源、电动机本体、负载和测量设备。
3.2 仿真参数设置在进行仿真前,我们需要设置一些参数,如电动机的额定电压、额定电流、额定转速等。
3.3 仿真结果通过仿真,我们可以得到直流电动机的动态特性曲线,包括转速、转矩等参数随时间的变化关系。
4. 结果分析通过对仿真结果的分析,我们可以更深入地了解直流电动机的动态特性,从而为实际应用中的电机控制提供参考。
5. 结论本文档通过Matlab仿真,详细研究了直流电动机的动态特性曲线。
仿真结果可以帮助我们更好地了解直流电动机的动态行为,为实际应用中的电机控制提供理论依据。
参考文献[1] 刘补贴, 张卫东, 余永权. 直流电动机动态特性的研究[J]. 电机与控制学报, 2015, 19(3): 45-50.[2] 陈家骏, 黄辉. 基于Matlab的直流电动机动态特性仿真研究[J]. 机电工程, 2018, 35(2): 62-67.[3] 王宇, 赵志宇, 韩雪梅. 直流电动机动态特性曲线的研究[J]. 电气时代, 2016, 34(10): 63-65.。
电机特性曲线 Revised as of 23 November 2020
如何绘制性能曲线图
作者:刘小鑫
性能曲线图的四个要点
1、空载转速(N0)—指电机不受任何机械阻力或负载时的电压,在轴枝上测得的速度,单位为rpm(每分钟内旋转的圈数)。
2、空载载电流(I0)—指在电机无任何负载的情况下测得的电流量。
3、堵转转矩(Ts)—指因加载引致电机停止旋转时测得的转矩。
但建议阁下不要如此操作,因“退磁”或过载可能损坏电机。
4、堵转电流(Is)—指在电机因过载而停止旋转时测得的电流量。
绘制性能曲线图
1、速度曲线—是连接N0(空载转速)点及Ts(堵转转矩)点的曲线,其标示出电机在不同情况下的速度。
2、电流曲线—是连接I0(空载电流)点及Is(堵转电流)点的曲线,其标示出电机在不同情况下的电流量。
3、输出功率曲线—用以表示电机的输出功率,并可用以下公式计算:P=(速度x转矩)/9500(速度单位为rpm,转矩单位为mNm)。
4、效率曲线—用以表示电机的效率,可用以下公式计算:Eff(%)=(输出功率/(电压x 电流))x100
影响电机性能的主要因素
1、输入电压—在保持I0不变的情况下,输入电压增大会令N0、Is及I0增大。
2、串接电阻—在保持N0不变的情况下,串接电阻增大会令Ts及Is减小。
3、绕组的匝数—在保持Ts不变的情况下,绕组匝数增加将令N0、I0及Is增大。
4、绕组的线径—在保持I0及N0不变的情况下,绕组直径增大将令Ts及Is增大。
5、磁通量—在保持Is不变的情况下,磁通量增大将令N0及I0减小。
6、温度—在Is及Ts 减小的情况下,环境温度的上升将令N0及I0增大。
