呼出气体酒精含量探测器的设计

酒精浓度检测仪设计酒精浓度检测仪设计随着科技的不断发展，现代人对生活品质的要求越来越高，但同时人们也面临着种种安全隐患。

酒后驾驶是其中的一种，为了减少酒后驾驶对社会的负面影响，酒精浓度检测仪的应用越来越广泛。

本文将介绍酒精浓度检测仪的设计。

一、需求分析在设计酒精浓度检测仪前，我们需要充分了解需求。

酒精浓度检测仪的主要需求有：1. 精度高：酒精浓度检测仪需要能够准确地检测出饮酒者的酒精浓度，避免误判。

2. 稳定性好：由于酒精浓度检测仪需要长时间的使用，因此需要具有较好的稳定性，能够在长期使用中保持准确度和精度。

3. 操作简便：酒精浓度检测仪是为了能够让饮酒者自我检测的产品，所以需要操作简单，方便饮酒者使用。

4. 可靠性高：作为一款安全检测产品，酒精浓度检测仪需要具有高可靠性，能够准确地检测出饮酒者的酒精浓度，避免误判和漏判。

5. 成本低廉：为方便大众使用，酒精浓度检测仪需要具有成本低廉的优点，这样才能得到更为广泛的应用。

二、设计方案基本原理：汽车用酒精检测器是利用酒精传感器感受饮酒者呼出的气体中的酒精含量来判断其是否饮酒过量，从而达到节约油耗、防范酒驾的目的。

方案设计：1. 酒精传感器的选择：酒精传感器是整个酒精浓度检测仪的核心。

在选择传感器的时候，需要考虑其精确度、响应时间、稳定性、抗干扰能力等指标。

2. 电路设计：酒精浓度检测仪的电路设计需要考虑到传感器的输出信号处理、滤波、放大、数字转换等。

同时，根据要求可设计LED指示灯，显示红色表示饮酒超标，绿色表示饮酒未超标。

3. 软件设计：软件需要能够将传感器所采集到的数据转换成酒精浓度，根据酒驾限制法规进行酒精浓度限制，达到报警的目的。

4. 机械设计：考虑到饮酒者在呼出气体时需要将口对准酒精浓度检测仪的传感器，因此机械设计需要能够让传感器对溢气口进行自然吸附。

三、结构设计酒精浓度检测仪采用带显示屏的手持式结构，传感器置于机身顶部，运作过程中，饮酒者将吐气口对准传感器位置进行检测，通过屏幕显示酒精含量。

酒精浓度测试仪的设计随着现代人生活水平的提高，人们的需求也越来越高，包括对健康和安全的关注程度也越来越高。

在一些场合，饮酒后驾车已经被有关部门明确的禁止了，因为酒后驾车不仅对自己的身体和生命存在着极大的危害，同时也会给周围的人带来生命危险。

为了保障驾驶员的健康和安全，提高行车安全，尤其是在酒驾检测方面，酒精浓度测试仪的出现已经成为了一种非常有效的手段。

酒精浓度测试仪的原理酒精浓度测试仪的原理非常简单，它通过检测酒精在空气中的浓度，来确定被测者是否超出驾车安全的标准值。

由于人体吸入酒精的时间和方式不同，因此酒精浓度测试仪还分为呼气式和样品式两种，下面我们分别介绍一下。

呼气式酒精浓度测试仪呼气式酒精浓度测试仪是非接触式的，被测试者只需要将嘴巴对准呼气嘴，吸入口中的空气即可。

测试仪会将吸入的空气经过分析，确定酒精的浓度，然后显示在仪器的屏幕上。

这种方法的优点是测量速度快，非常方便，可以在任何时间、任何场合进行测量，而且精度大，误差非常小。

但是，呼气式酒精浓度测试仪需要花费一定的时间来清洁呼气嘴口罩，防止交叉感染。

样品式酒精浓度测试仪样品式酒精浓度测试仪是需要取样后才能进行测试的，它需要将被测试者的体液（通常是唾液或血液）或者被测试物（比如饮品）放到测试仪的吸孔中，然后进行测试。

这种方法的优点是能够更准确地测量酒精浓度，而且测试仪本身不用进行清洁，非常便于管理。

但是这种方法的缺点也很明显，需要取样，因此非常不方便，而且需要专业的技术人员才能进行操作。

酒精浓度测试仪的设计与制造为了能够更好地测量酒精浓度，酒精浓度测试仪需要具备精密的设计和制造技术。

具体而言，它需要考虑以下几个方面：1.反应器的材料应该使用高精度的金属材料，以确保仪器的精度和稳定性。

2.检测酒精浓度需要用到传感器，传感器需要非常精细，以能够在不同的环境下测量到准确的浓度值。

3.为了防止误操作，测试仪需要进行密码保护，只有特定的人员才能够进行操作。

摘要目前全世界绝大多数国家都采用呼气酒精测试仪对驾驶人员进行现场检测，以确定被测量者体内酒精含量的多少，以确保驾驶员的生命财产安全。

酒精浓度监测仪是一种以气敏传感器和单片机为主，监测空气酒精浓度，并具有声光报警功能的空气酒精浓度监测仪。

其可监测出空气环境中酒精浓度值，并根据不同的环境设定不同的阈值，对超过的阈值进行声光报警来提示危害。

此外，空气酒精浓度监测仪还能监测某一特定环境的酒精浓度如酒精生产车间可避免发生起火、爆炸及工业场地酒精中毒等恶性事故，确保环境安全。

关键词：AT89C52单片机；酒精浓度监测仪；A/D转换；声光报警目录摘要．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．11 绪论 (4)2 单片机最小系统介绍 (5)2.1 AT89C52简介 (5)2.2 复位电路介绍 (6)2.3 晶振电路介绍 (7)3 信号采集和AD转换过程的软硬件设计 (8)3.1 酒精浓度传感器模块简介 (8)3.2 AD转换软硬件件设计 (9)3.2.1 ADC0804简介 (9)3.2.2 本设计中ADC0804外围硬件连接 (10)3.2.3 本设计中AD转换软件实现 (11)4显示模块软硬件设计 (12)4.1 LCD1602简介 (12)4.2 本设计中LCD1602的硬件连接介绍 (13)4.3 本设计中LCD1602的软件设计 (14)4.3.1 本设计的液晶写命令子函数和写数据子函数程序分析. 14 4.3.2 本设计中用到的液晶指令介绍 (15)4.3.3 本设计中的字符串显示和数据实时更新的实现方法 (16)5 其它外围设备软硬件设计 (17)5.1 报警电路软硬设计 (17)5.1.1 硬件部分设计 (17)5.1.2 软件部分设计 (18)5.2 待机指示灯软硬件设计 (19)5.2.1 硬件部分设计 (19)5.2.2 软件部分设计 (19)5.3 按键软硬件设计 (19)5.3.1 硬件部分设计 (19)5.3.2 软件部分设计 (20)5.4 电源电路 (21)6．系统总体设计 (21)6.1 硬件总体框图 (21)6.2 程序流程图 (22)6.3 硬件调试 (24)6.4 软件调试 (24)6.4.1 标志数的应用 (24)6.4.2 按键的消抖与松手检测的程序实现 (25)6.4.3 定时器与定时器中断 (26)结束语 (28)致谢 (29)参考文献............................. 错误!未定义书签。

abstractIn recent years, with the development of our country economy, people's living standards improve, more and more people have their own private cars, and drunk driving cause traffic accident also occur frequently. Now national law on road traffic safety regulations, major traffic accident after drinking or drunk driving motor vehicle, if the case constitutes a crime, shall be investigated for criminal responsibility according to law, and by the traffic administrative department of the public security organ his motor vehicle driving license revoked, and to regain the motor vehicle driving license shall not be for life.In view of the people for drunk driving has gradually, alcohol testing issue has caused wide attention. Drunk driving cause traffic accident is caused by driver's excessive drinking alcohol concentration is too high, in the human body paralysis nerve, cause the brain slow response, the symptom such as uncontrolled body. For this topic research is a kind of gas sensor and MCU is given priority to, monitoring air alcohol concentration, alcohol and which has the function of the LCD display air concentration monitor. The need to design an intelligent instrument to monitor driver's alcohol content in the body. This topic research is a kind of gas sensor and MCU is given priority to, monitoring air alcohol concentration, and has the function of voice alarm and LCD display air alcohol concentration monitor. It can detect and breathe out the alcohol density in air environment, and according to the different environment set different threshold, to sound alarm, more than the threshold and displays a threshold. To prompt the hazards.So as to achieve the following objectives: conducive to social and public traffic safety; Improve people's legal consciousness; Make it convenient and safe, accurate, efficient, easy to improve family alcohol test is blossoming.This work is based on 51 single chip microcomputer control ADC0809 sampling on the alcohol concentration to reflect the human body blood alcohol concentration; As well as to the MQ - 3 electrochemical sensor for temperature alcohol.Key words: ADC0809; MQ - 3; 51 single chip microcomputer第3章 系统硬件3.1系统硬件设计原理图分析D 1D 2k 1k 2k 3LEDRLEDG12345678910111213141516R S L C D E N I N311223344556603.2 实物图图3.2.1图3.2.23.3液晶显示器介绍在日常生活中，我们对液晶显示器并不陌生。

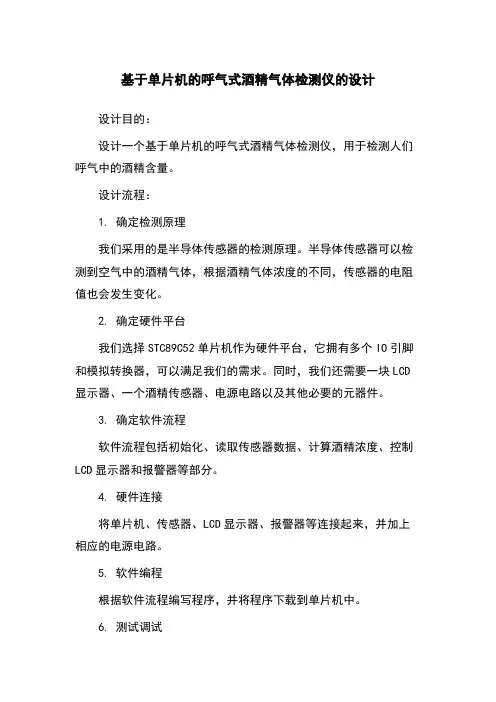

基于单片机的呼气式酒精气体检测仪的设计设计目的：
设计一个基于单片机的呼气式酒精气体检测仪，用于检测人们呼气中的酒精含量。

设计流程：
1. 确定检测原理
我们采用的是半导体传感器的检测原理。

半导体传感器可以检测到空气中的酒精气体，根据酒精气体浓度的不同，传感器的电阻值也会发生变化。

2. 确定硬件平台
我们选择STC89C52单片机作为硬件平台，它拥有多个IO引脚和模拟转换器，可以满足我们的需求。

同时，我们还需要一块LCD 显示器、一个酒精传感器、电源电路以及其他必要的元器件。

3. 确定软件流程
软件流程包括初始化、读取传感器数据、计算酒精浓度、控制LCD显示器和报警器等部分。

4. 硬件连接
将单片机、传感器、LCD显示器、报警器等连接起来，并加上相应的电源电路。

5. 软件编程
根据软件流程编写程序，并将程序下载到单片机中。

6. 测试调试
将检测仪连接到电脑或其他设备上进行测试，检查功能是否正常以及是否有漏洞。

7. 操作使用
设计好的检测仪可被人们用来检测自己或他人的呼气中是否含有酒精。

如果检测结果显示酒精超标，就需要禁止其驾驶机动车辆等高危操作。

总体来说，基于单片机的呼气式酒精气体检测仪，可以在保证安全的前提下，及时发现和制止酒后驾车行为，减少交通事故发生率。

酒精浓度检测仪设计酒精浓度检测仪是一种用于检测人体内酒精含量的仪器。

在出现酒后驾车、酗酒等问题的情况下，酒精浓度检测仪成为保证公共安全、减少交通事故发生的重要装备。

因此，设计一种高精度、可靠性强、使用便捷的酒精浓度检测仪对于社会和个人都有着深远的意义。

酒精浓度检测仪的设计首先需要考虑的是检测原理。

目前常用的检测原理有两种：呼出气体分析法和皮肤透气气体分析法。

呼出气体分析法是通过检测呼出气体中酒精的浓度来确定人体内酒精含量的方法，这种方法准确度高、稳定性好，因此在实际应用中被广泛使用。

皮肤透气气体分析法则是通过检测皮肤表面蒸气中酒精的浓度来确定人体内酒精含量的方法，但由于环境因素的影响较大，目前使用较少。

其次，酒精浓度检测仪的设计需要考虑的是测量范围。

不同国家和地区对于酒精浓度的限制均不尽相同，因此酒精浓度检测仪的设计应该考虑到不同的测量范围。

例如，在中国，酒后驾车的刑事责任标准为血液中酒精含量达80mg/100ml及以上或呼气中酒精含量达350μg/100ml及以上，因此酒精浓度检测仪的测量范围应该涵盖这两个数据。

另外，酒精浓度检测仪的设计还需要考虑到使用便捷与易懂。

在实际应用中，酒精浓度检测仪应该是一个便携式的设备，使用者能够轻松进行携带和操作，并能够在短时间内快速获得检测结果。

同时，在检测结果上，酒精浓度检测仪的设计应该以数字形式展示，便于使用者快速判断和理解。

此外，酒精浓度检测仪的设计应该还考虑到防伪性和数据管理。

在实际应用中，酒精浓度检测仪被广泛应用于交通管理、公共场所管理等领域，因此酒精浓度检测仪的设计应该具备一定的防伪性能，以防止造假现象的发生。

同时，酒精浓度检测仪还应该具备数据管理的功能，能够存储、归档检测结果以及使用者信息等数据，以便于后续管理和统计。

综上所述，酒精浓度检测仪是一个与公共安全息息相关的仪器，其设计应该具备高精度、可靠性强、使用便捷、测量范围广、数据管理功能齐全等特点。

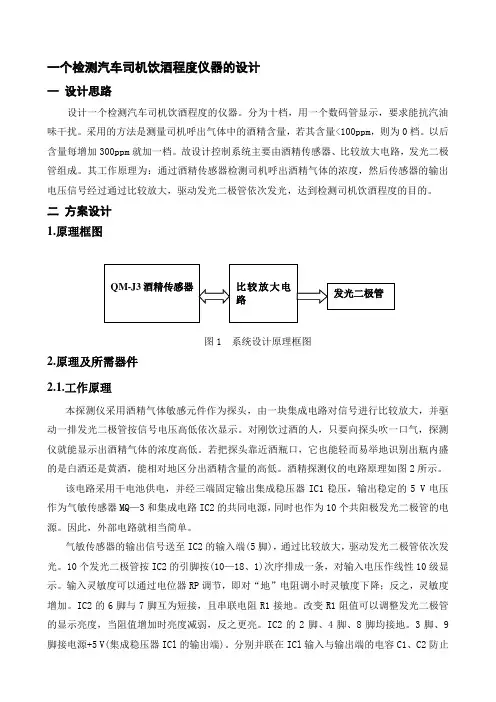

一个检测汽车司机饮酒程度仪器的设计一设计思路设计一个检测汽车司机饮酒程度的仪器。

分为十档，用一个数码管显示，要求能抗汽油味干扰。

采用的方法是测量司机呼出气体中的酒精含量，若其含量<100ppm，则为0档。

以后含量每增加300ppm就加一档。

故设计控制系统主要由酒精传感器、比较放大电路，发光二极管组成。

其工作原理为：通过酒精传感器检测司机呼出酒精气体的浓度，然后传感器的输出电压信号经过通过比较放大，驱动发光二极管依次发光，达到检测司机饮酒程度的目的。

二方案设计1.原理框图图1 系统设计原理框图2.原理及所需器件2.1.工作原理本探测仪采用酒精气体敏感元件作为探头，由一块集成电路对信号进行比较放大，并驱动一排发光二极管按信号电压高低依次显示。

对刚饮过酒的人，只要向探头吹一口气，探测仪就能显示出酒精气体的浓度高低。

若把探头靠近酒瓶口，它也能轻而易举地识别出瓶内盛的是白酒还是黄酒，能相对地区分出酒精含量的高低。

酒精探测仪的电路原理如图2所示。

该电路采用干电池供电，并经三端固定输出集成稳压器IC1稳压，输出稳定的5 V电压作为气敏传感器MQ—3和集成电路IC2的共同电源，同时也作为10个共阳极发光二极管的电源。

因此，外部电路就相当简单。

气敏传感器的输出信号送至IC2的输入端(5脚)，通过比较放大，驱动发光二极管依次发光。

10个发光二极管按IC2的引脚按(10—18、1)次序排成一条，对输入电压作线性10级显示。

输入灵敏度可以通过电位器RP调节，即对“地”电阻调小时灵敏度下降；反之，灵敏度增加。

IC2的6脚与7脚互为短接，且串联电阻R1接地。

改变R1阻值可以调整发光二极管的显示亮度，当阻值增加时亮度减弱，反之更亮。

IC2的2脚、4脚、8脚均接地。

3脚、9脚接电源+5 V(集成稳压器ICl的输出端)。

分别并联在ICl输入与输出端的电容C1、C2防止杂波干扰，使IC1输出的直流电压保持平稳。

图2 酒精探测仪电路发光二极管集成驱动器LM3914结构如图3所示。

0 引言在公路运输业高速发展的年代，交通安全越来越得到大家的关注，由于酒驾所引起的交通事故已经严重威胁到人们的生命安全。

据不完全统计，人类身体中的酒精含量如果升至80mg/100ml 时引发的撞车事故比没有接触酒时候要多2倍，而当酒精含量到了100mg/100ml 时所引发的事故要比没有接触酒时要多5倍甚至更多，可见酒后驾驶危害极大。

本文设计的酒精浓度测试仪采用高级芯片来控制工作，当要测量的气体传送到气敏触头时，触头测量气体酒精的浓度并将它转换成可以识别的电压脉冲，电压脉冲通过数模转换器模块的转换进入单片机芯片中，并通过LCD 屏实时显示酒精浓度数值，如超出设定阈值便发出声光报警。

1 酒精浓度检测仪的设计1.1 系统总体设计思路此款酒精浓度测试仪以单片机为核心控制器，主体模块包括传感器模块、单片机最小系统、A/D 转换器模块、声光报警模块、LCD 液晶显示模块、键盘输入模块，完整的控制系统如图1所示。

1.2 系统功能及技术指标1.2.1 系统功能（1）酒精浓度测试仪可实时检测驾驶员呼出气体的酒精浓度并显示数值，同时显示屏还可显示设定的最大阈值与最小阈值。

（2）当测量的酒精浓度超出所设定的阈值范围时，测试仪的声光报警模块发出报警提示音，指示驾驶员处于酒驾或醉驾状态。

1.2.2 技术指标（1）测量酒精浓度的范围是：20-100mg/100mL。

（2）所含酒精百分比的精度：±0.1%。

（3）时钟性能：误差范围极小正负不超过1秒，时钟性能稳定，掉电不丢失数据。

图1 酒精浓度测试仪的系统框图1.3 系统硬件设计1.3.1 酒精传感器模块本设计的传感器模块选择MQ-3气敏传感器，该传感器的触头仅对酒精气体敏感，其他气体不影响采集结果。

MQ-3酒精传感器选用了二氧化锡作为气敏材料，传感器的触头收集到挥发酒精，敏性。

1.3.2 A/D A/D我们所需要的数据。

1.3.4 键盘输入模块键盘输入模块主要用来设定报警阈值，设置3个按键，分别对应阈值设定、阈值增加和阈值减小，即可完成阈值设定。

呼气式酒精检测仪方案1. 引言呼气式酒精检测仪是一种用于检测人体呼出气中酒精浓度的设备。

它广泛应用于交通安全、工地安全等领域，以确保酒驾、酒后工作等违法行为的有效防控。

本文将介绍一种呼气式酒精检测仪的方案，包括硬件设计和软件开发等内容。

2. 硬件设计2.1 传感器呼气式酒精检测仪的关键部件是酒精传感器，它能够检测呼出气中的酒精浓度并输出相应的电信号。

常用的酒精传感器有气敏传感器和红外传感器两种。

气敏传感器基于化学氧化反应原理，通过与酒精发生反应，测量氧化反应产生的电流或电压变化来判断酒精浓度。

红外传感器则利用红外光和酒精分子之间的相互作用原理，通过测量红外光的吸收程度来计算酒精浓度。

2.2 控制器呼气式酒精检测仪的控制器是整个系统的核心，负责接收传感器输出的信号并进行处理。

常用的控制器有单片机和嵌入式系统。

单片机是一种集成电路，具有处理器、存储器和输入输出接口等功能。

它能够快速响应传感器的输出信号，并进行数据处理、结果判断等操作。

嵌入式系统是一种特定功能的计算机系统，包括处理器、内存、存储器和操作系统等组件。

它能够提供更高的计算能力和扩展性，适用于复杂的算法和数据处理任务。

2.3 电源及显示呼气式酒精检测仪需要一个稳定的电源来供电，并且需要一个合适的显示屏来展示检测结果。

常用的电源包括电池和直流适配器，显示屏可选用液晶显示屏或LED显示屏。

3. 软件开发呼气式酒精检测仪的软件开发包括传感器信号处理和结果显示两部分。

3.1 传感器信号处理传感器信号处理是通过编程对传感器输出的信号进行采集、滤波和校准的过程。

采集过程包括读取传感器输出的模拟信号，并进行模数转换。

滤波处理可以使用数字滤波器对信号进行平滑化处理，消除噪声和干扰。

校准过程可以通过与已知浓度的标准气体进行对比，调整传感器的灵敏度和准确性。

3.2 结果显示结果显示是将处理好的酒精浓度数据以可视化的方式展示给用户的过程。

可以使用图形界面或命令行界面实现结果显示。

呼气式酒精检测仪方案这个呼气式酒精检测仪方案主要包括以下几个部分：呼气采样系统、呼气传感器模块、信号处理模块和数据显示模块。

1.呼气采样系统：该系统使用一个可替换的呼气采样咀嚼棒，用于收集被测试者呼出的气体样本。

咀嚼棒通过一个连接管道连接到传感器模块。

2.呼气传感器模块：该模块使用一种高灵敏度的化学传感器，能够检测呼出气中的酒精浓度。

传感器模块内部有一个加热器，用于加热呼气样本，增加检测的准确性。

3.信号处理模块：该模块负责接收传感器模块产生的电信号，并对其进行放大和滤波处理。

然后，将处理后的信号传递给数据显示模块进行计算。

4.数据显示模块：该模块使用一个液晶显示屏来显示检测结果。

它包括一个微处理器和相关的软件算法，用于计算酒精浓度，并将结果以数字或图形的形式显示。

上述呼气式酒精检测仪方案的工作原理如下：当被测试者呼气到呼气采样系统中时，样本会被传输到呼气传感器模块。

传感器模块中的传感器会检测样本中的酒精浓度，并将其转换为相应的电信号。

然后，信号处理模块接收到传感器模块产生的信号，并对其进行放大和滤波处理，以减少噪声干扰。

接下来，数据处理模块将处理后的信号传递给数据显示模块。

数据显示模块使用包括微处理器和相关算法的软件来计算酒精浓度，并将结果显示在液晶屏上。

此外，该呼气式酒精检测仪方案还可以提供一些额外功能，如报警功能和数据存储功能。

当检测到酒精浓度超过预设的安全阈值时，报警功能会发出声音或触发其他警报装置。

而数据存储功能可以记录每次的检测结果，并可以通过USB接口将数据传输到计算机上进行进一步分析和存储。

以上就是呼气式酒精检测仪方案的详细介绍。

该方案可以快速准确地检测一个人是否饮酒，具有广泛的应用前景，并有助于提高交通安全和健康意识。

MV_RR_CNG_0144呼出气体酒精含量探测器检定方法1.呼出气体酒精含量探测器检定规程说明编号 JJG657—1990名称（中文）呼出气体酒精含量探测器检定规程（英文）Verification Regulation of Detector for Alcoholic Quantityfrom Breathing-out Gas归口单位上海市技术监督局起草单位上海市测试技术研究所主要起草人李俊杰（上海市测试技术研究所）王惠民（上海市测试技术研究所）批准日期 1990年2月26日实施日期 1990年12月1日替代规程号适用范围本规程适用于新制造、使用中和修理后的呼出气体酒精含量探测器的检定。

主要技术要求1.外观要求2.技术指标及功能：测量范围、示值误差、测量重复性、复零时间、示值响应时间、呼出气持续时间。

3.探测器的抗干扰能力是否分级是□， 分为 级； 否 □检定周期（年）半年附录数目 3出版单位中国计量出版社检定用标准物质相关技术文件备注注：需要查阅全文，请与出版发行单位联系。

2.呼出气体酒精含量探测器检定规程摘要本检定规程适用于新生产，使用中和修理后的呼出气体酒精含量探测器的检定。

一技术要求1 外观要求1.1 探测器应标明生产厂、型号、出厂日期及编号。

1.2 探测器面板机壳应无影响工作性能及读数的机械损伤。

各种功能开关应拨动灵便，安装牢固，对位正确。

2 技术指标及功能2.1 探测器技术指标见表1。

2.2 探测器的各项功能a. 当酒精浓度超警值时，声、光报警功能的额定启动值与相应示值最大允许误差为±15％。

b. 直流电源额定值下限报警值，应符合探测器产品技术条件。

c. 呼出气体压力应符合探测器技术条件。

d. 显示器最大示值保持时间大于5s。

3 探测器的抗干扰能力将浓度为 2.0 mg/L的己烷气体注入时，探测器最大示值不应超过0.04 mg/L。

表 1项目燃料电池式探测器技术指标半导体气敏元件式探测器技术指标测量范围 0.00～0.40 mg/L 0.00～0.40 mg/L量程＜0.20 mg/L 量程＜0.20 mg/L误差±0.025 mg/L 误差±0.025 mg/L 示值误差量程 0.20～0.40 mg/L 量程 0.20～0.40 mg/L误差±0.04 mg/L 误差±0.04 mg/L 测量重复性±0.006 mg/L ±0.006 mg/L复零时间＜2 min (在0.363 mg/L条件下) ＜30 s示值响应时间 40～60 s ＜35 s呼出气持续时间 2.5±0.5 s二检定条件(一) 检定时环境条件4 环境温度：18～25℃，且检定时的温度波动不超过3℃。

目录一、摘要和关键字 (1)二、前言 (2)三、设计要求 (2)四、设计分析与方案选择 (2)五、方案设计原理与论述…………………………………………………………3.1. 设计细节论述 (3)2.数据的显示方法 (3)3.关于气体收集测量方法不同造成的影响 (3)4.工作原理框图 (4)5. 单元电路设计 (4)6.软件电路设计 (5)7.相关参数 (6)六、总结 (7)七、参考文献 (7)呼出气体中酒精含量检测仪的设计一、摘要和关键字1.摘要：本设计采用单片机和酒敏传感器为主要核心器件，酒精检测仪是通过电压频率转换将酒敏传感器传出的电压值转换成数字量，经单片机系统对传感器输出的非线性进行查表式校正、译码后，用软件将被测量的最大值保留并最终显示。

2.关键词：酒精检测仪； 8039单片机；非线性校正；酒敏传感器二、前言各行各业的工作，例如机动车驾驶员酗酒后开车以及从事危险工作行业的人员酗酒后操作，都会造成严重的事故。

用简便、准确、卫生的检测仪器进行检测，对违章饮酒者进行重罚，促使每个人增强遵章守纪的意识，消除隐患，对减少因酗酒造成的事故具有很大的意义。

根据人呼出气体中乙醇的含量来确定酗酒的标准，从医学的角度看是可行的。

人体摄入乙醇越多，血液中乙醇的溶解量就越大，从肺部呼出气体中乙醇的含量就越高。

根据医学上对人饮酒的血醇含量的试验结果进行分析就可以确定酗酒的标准。

而酒精的即时检测，有助于社会各方面的安全，特别是交通的安全。

三、设计要求由于使用了单片机，而单片机在酗酒检测仪中的应用酗酒检测仪的定量化和数字化对传感器和数据处理电路提出了提高的要求。

一是要求传感器稳定性高，抗干扰性好；二是要求电路能对传感器的非线性加以校正。

四、设计分析与方案选择设计要求中的第一点要求涉及传感器的特性，只有通过选择好的传感器来解决。

我们对可以获得的几种传感器进行了多次试验对比，最后采用一种抗水汽性好、稳定性较高、价格低廉的酒敏传感器。
