1KV单相逆变器设计
- 格式:pdf
- 大小:776.70 KB
- 文档页数:13
单相逆变器的软件设计摘要随着电力电子技术的迅猛发展,逆变技术广泛应用于航空、航海等国防领域和电力系统,交通运输、邮电通信、工业控制等民用领域。
特别是随着石油、煤和天然气等主要能源日益紧张,新能源的开发和利用越来越受到人们的重视。
利用新能源的关键技术--逆变技术,能将蓄电池、太阳能电池和燃料电池等其他新能源转化的直流电能变换成交流电能与电网并网发电。
因此,逆变技术在新能源的开发和利用领域有着至关重要的地位。
理论联系实际,将书本上所学到的知识与实际设计结合起来,学习电力电子基本理论,掌握单相电压型逆变器的工作原理和SPWM原理,并进行详细的设计分析,掌握其控制方式及在电力系统中的重要作用。
关键词:逆变技术,单相电压型逆变器,SPWM原理ABSTRACTWith the rapid development of power electronics technology, the inverter technology is widely used in aviation, navigation and other fields of national defense and the electric power system, transportation, telecommunications, industrial control and other civilian areas. Especially with the oil, coal and natural gas and other major energy shortage, the development and utilization of new energy has been paid more and more attention. The key technology of new energy, inverter technology, the battery, DC can be converted into AC power grid connected power generation solar cell and fuel cell and other new energy conversion. Therefore, inverter technology plays a very important role in the field of new energy development and utilization. The theory with practice, apply on the books knowledge and practical design combine learning power electronics basic theory, master the working principle and the principle of SPWM single-phase voltage type inverter, and design a detailed analysis, palm Hold the control mode and the important role in the power system.Keywords: Inverter technology ,Single phase voltage source inverter ,SPWM principle目录摘要 (I)ABSTRACT (III)第1章绪论 (1)1.1 课题背景及研究的意义 (1)1.1.1 课题背景 (1)1.1.2 课题研究的意义 (1)1.2 逆变技术的发展现状和发展趋势.. 21.2.1 逆变器的发展过程 (2)1.2.2 逆变器的发展趋势 (3)1.2.3 逆变技术存在的难点 (4)1.3 本文研究内容 (5)第2章逆变器的工作原理 (6)2.1 逆变器的分类 (6)2.2 逆变技术指标 (7)2.2.1 额定输出电压 (7)2.2.2 输出电压的波形失真度 (8)2.2.3 额定输出频率 (8)2.2.4 保护 (8)2.2.5 启动特性 (8)2.2.6 噪声 (8)2.3 逆变器结构分析 (9)2.3.1 逆变器基本结构 (9)2.3.2 逆变电路的基本工作原理. 102.3.3 逆变电路的换流方式 (11)2.3.4 电压型逆变器 (14)2.3.5 逆变器的调制方式 (17)第3章 PWM控制技术 (18)3.1 SPWM调制与实现原理 (19)3.2 软件程序设计 (20)3.3 正弦脉宽调制的生成 (22)3.4 规则采样法 (24)3.5 同步调制和异步调制 (25)第4章系统组成及设计 (27)4.1 系统控制方案 (27)4.1.1 定时器周期中断子程序 (28)4.1.2 A/D采样子程序 (28)4.1.3 数据处理算法 (29)4.1.4 测量波形 (31)4.2 系统框图 (32)4.2.1主电路硬件结构及工作原理错误!未定义书4.3 TMS320F28335 DSP简介错误!未定义书签。
单相全桥逆变器的原理及其建模
单相全桥逆变器是一种常见的电力电子设备,用于将直流电转
换为交流电。
其原理是利用四个功率晶体管(MOSFET或IGBT)或功
率二极管来控制电流的流向,从而产生交流输出。
在正半周,两个
功率晶体管导通,另外两个关断;在负半周,另外两个功率晶体管
导通,另外两个关断。
通过适当的控制,可以实现交流输出的波形
控制。
单相全桥逆变器的建模可以从电路和控制两个方面进行描述。
在电路方面,可以将逆变器建模为由功率开关和滤波电路组成的复
杂电路。
功率开关的导通和关断状态可以用数学方程表示,而滤波
电路则用于平滑输出电压波形。
在控制方面,逆变器的建模涉及到
控制策略的选择,比如PWM控制、调制索引控制等。
这些控制策略
可以通过数学模型来描述其工作原理和输出特性。
此外,建模过程还需要考虑到逆变器的损耗特性、输出电压和
电流的变化规律、稳定性分析等方面。
综合考虑电路、控制、损耗
和稳定性等因素,可以建立全面的单相全桥逆变器模型,用于仿真、分析和设计优化。
总的来说,单相全桥逆变器的原理是利用功率开关控制电流流向实现直流到交流的转换,建模则涉及到电路和控制两个方面的描述,需要综合考虑多种因素来建立全面的模型。

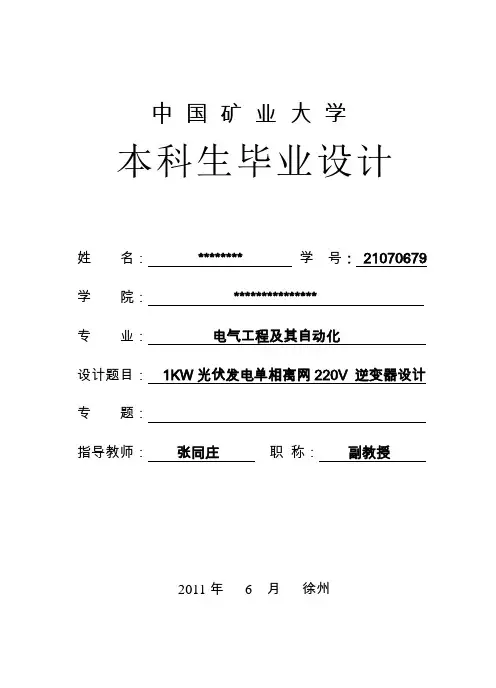

中国矿业大学本科生毕业设计姓名: ******** 学号: 21070679 学院:*************** 专业:电气工程及其自动化设计题目:1KW光伏发电单相离网220V 逆变器设计专题:指导教师:张同庄职称:副教授2011年 6 月徐州中国矿业大学毕业设计任务书学院 *******************专业年级电气07-1班学生姓名**********任务下达日期:2011年2月28日毕业设计日期:2011年3月7日至2011年 6 月10日毕业设计题目:1KW光伏发电单相离网220V 逆变器设计毕业设计专题题目:毕业设计主要内容和要求:随着经济的不断发展,电力需求越来越大,依靠矿石发电,不但污染环境,而且产生大量的温室气体排放,造成全球变暖,严重影响人类的生存。
太阳能发电,属于清洁能源,既不会产生温室气体排放,也不污染环境,是取之不尽用之不绝的可再生能源。
因此,天阳能发电系统设计,具有一定的实际意义,对学生应用所学的电力电子技术,自动控制技术,计算机控制技术等进行综合应用有很好的训练作用。
1、对太阳能发电系统进行研究,对其发电能量的利用进行充电控制器的主电路进行设计。
2、对太阳能发电系统的单相逆变器主电路进行理论计算和设计3、对太阳能发电控制电路进行理论计算和设计4、对太阳能发电控制电路软件进行设计院长签字:指导教师签字:中国矿业大学毕业设计指导教师评阅书指导教师评语(①基础理论及基本技能的掌握;②独立解决实际问题的能力;③研究内容的理论依据和技术方法;④取得的主要成果及创新点;⑤工作态度及工作量;⑥总体评价及建议成绩;⑦存在问题;⑧是否同意答辩等):成绩:指导教师签字:年月日中国矿业大学毕业设计评阅教师评阅书评阅教师评语(①选题的意义;②基础理论及基本技能的掌握;③综合运用所学知识解决实际问题的能力;④工作量的大小;⑤取得的主要成果及创新点;⑥写作的规范程度;⑦总体评价及建议成绩;⑧存在问题;⑨是否同意答辩等):成绩:评阅教师签字:年月日中国矿业大学毕业设计评阅教师评阅书评阅教师评语(①选题的意义;②基础理论及基本技能的掌握;③综合运用所学知识解决实际问题的能力;③工作量的大小;④取得的主要成果及创新点;⑤写作的规范程度;⑥总体评价及建议成绩;⑦存在问题;⑧是否同意答辩等):成绩:评阅教师签字:年月日中国矿业大学毕业设计答辩及综合成绩摘要本文对光伏离网并网发电系统都有了一定的分析和介绍,其中的几个关键问题比如主电路拓扑等问题,逆变器控制方面做出了分析和讨论,在此基础上构建了以DSP芯片TMS320LF2407A为核心的1KW单相离网220V逆变器设计。

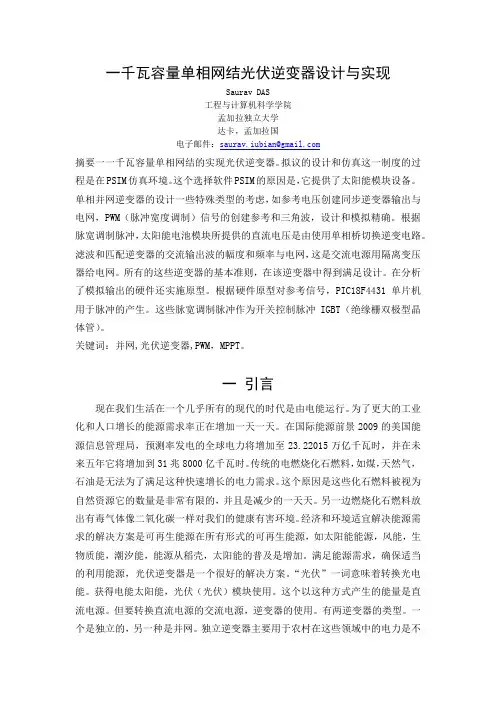

一千瓦容量单相网结光伏逆变器设计与实现Saurav DAS工程与计算机科学学院孟加拉独立大学达卡,孟加拉国电子邮件:saurav.iubian@摘要一一千瓦容量单相网结的实现光伏逆变器。
拟议的设计和仿真这一制度的过程是在PSIM仿真环境。
这个选择软件PSIM的原因是,它提供了太阳能模块设备。
单相并网逆变器的设计一些特殊类型的考虑,如参考电压创建同步逆变器输出与电网,PWM(脉冲宽度调制)信号的创建参考和三角波,设计和模拟精确。
根据脉宽调制脉冲,太阳能电池模块所提供的直流电压是由使用单相桥切换逆变电路。
滤波和匹配逆变器的交流输出波的幅度和频率与电网,这是交流电源用隔离变压器给电网。
所有的这些逆变器的基本准则,在该逆变器中得到满足设计。
在分析了模拟输出的硬件还实施原型。
根据硬件原型对参考信号,PIC18F4431单片机用于脉冲的产生。
这些脉宽调制脉冲作为开关控制脉冲IGBT(绝缘栅双极型晶体管)。
关键词:并网,光伏逆变器,PWM,MPPT。
一引言现在我们生活在一个几乎所有的现代的时代是由电能运行。
为了更大的工业化和人口增长的能源需求率正在增加一天一天。
在国际能源前景2009的美国能源信息管理局,预测率发电的全球电力将增加至23.22015万亿千瓦时,并在未来五年它将增加到31兆8000亿千瓦时。
传统的电燃烧化石燃料,如煤,天然气,石油是无法为了满足这种快速增长的电力需求。
这个原因是这些化石燃料被视为自然资源它的数量是非常有限的,并且是减少的一天天。
另一边燃烧化石燃料放出有毒气体像二氧化碳一样对我们的健康有害环境。
经济和环境适宜解决能源需求的解决方案是可再生能源在所有形式的可再生能源,如太阳能能源,风能,生物质能,潮汐能,能源从稻壳,太阳能的普及是增加。
满足能源需求,确保适当的利用能源,光伏逆变器是一个很好的解决方案。
“光伏”一词意味着转换光电能。
获得电能太阳能,光伏(光伏)模块使用。
这个以这种方式产生的能量是直流电源。

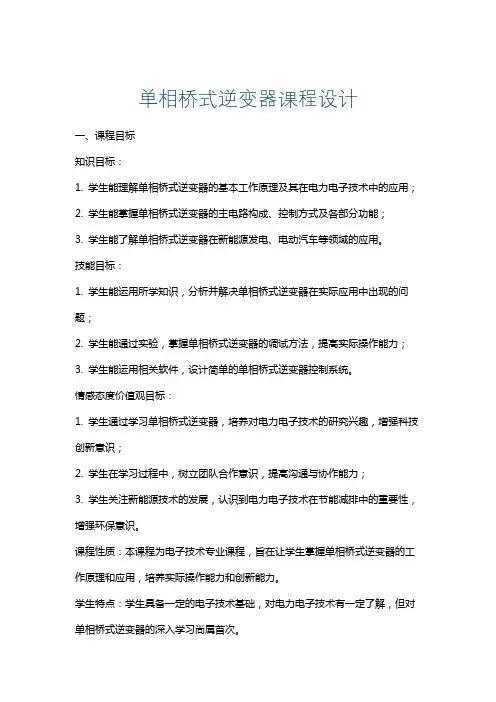

单相桥式逆变器课程设计一、课程目标知识目标:1. 学生能理解单相桥式逆变器的基本工作原理及其在电力电子技术中的应用;2. 学生能掌握单相桥式逆变器的主电路构成、控制方式及各部分功能;3. 学生能了解单相桥式逆变器在新能源发电、电动汽车等领域的应用。
技能目标:1. 学生能运用所学知识,分析并解决单相桥式逆变器在实际应用中出现的问题;2. 学生能通过实验,掌握单相桥式逆变器的调试方法,提高实际操作能力;3. 学生能运用相关软件,设计简单的单相桥式逆变器控制系统。
情感态度价值观目标:1. 学生通过学习单相桥式逆变器,培养对电力电子技术的研究兴趣,增强科技创新意识;2. 学生在学习过程中,树立团队合作意识,提高沟通与协作能力;3. 学生关注新能源技术的发展,认识到电力电子技术在节能减排中的重要性,增强环保意识。
课程性质:本课程为电子技术专业课程,旨在让学生掌握单相桥式逆变器的工作原理和应用,培养实际操作能力和创新能力。
学生特点:学生具备一定的电子技术基础,对电力电子技术有一定了解,但对单相桥式逆变器的深入学习尚属首次。
教学要求:结合学生特点,注重理论与实践相结合,充分调动学生的主观能动性,培养实际操作能力和创新能力。
在教学过程中,关注学生的个体差异,因材施教,确保课程目标的实现。
二、教学内容1. 单相桥式逆变器的基本原理及电路构成- 逆变器的基本概念和工作原理- 单相桥式逆变器的主电路及其各部分功能- 单相桥式逆变器的控制方式2. 单相桥式逆变器的应用领域- 在新能源发电领域的应用- 在电动汽车领域的应用- 在其他电力电子设备中的应用3. 单相桥式逆变器的设计与调试- 逆变器主电路参数计算与选择- 控制策略及电路设计- 调试方法及注意事项4. 实践操作与案例分析- 实验室实践操作,熟悉逆变器的基本操作和调试方法- 分析实际应用中单相桥式逆变器的问题及解决方案- 设计简单的单相桥式逆变器控制系统教学大纲安排:第一周:逆变器基本原理及电路构成第二周:单相桥式逆变器控制方式第三周:单相桥式逆变器应用领域第四周:单相桥式逆变器设计与调试方法第五周:实践操作与案例分析教学内容与教材关联性:本教学内容紧密围绕教材中关于单相桥式逆变器的内容,结合实际应用,注重理论与实践相结合,提高学生的实际操作能力。
1KW光伏发电单相离网220V 逆变器设计毕业设计目录1 绪论 (3)1.1太阳能应用的背景 (3)1.2光伏发电应用现状和意义 (2)1.2.1 国内光伏发电应用现状 (2)1.2.2 国外光伏发电发展现状 (3)1.2.3 研究的意义 (4)1.3本课题研究的内容 (4)1.4本课题结构 (4)2 光伏发电系统的基本组成和工作方式 (5)2.1光伏发电系统的基本组成 (5)2.2光伏发电系统的工作方式 (6)3 太阳能电池和MPPT控制 (9)3.1太阳能电池的工作原理 (9)3.1.1 太阳能电池的V-I特性 (10)3.1.2 太阳能电池最大效率点的跟踪控制(MPPT) (13)3.1.3 常用MPPT控制技术 (14)3.2光伏组件的几种结构 (17)4 蓄电池的分类和充电方式 (19)4.1蓄电池的分类 (19)4.2蓄电池的充电方式 (20)5 主电路拓扑、控制方式及IPM模块的介绍 (23)5.1DC-DC部分的电路拓扑 (23)5.2DC-AC(逆变)部分的电路拓扑 (24)5.3控制方式 (25)5.4IPM模块的介绍 (27)6 本课题中蓄电池以及光伏电池的选择 (30)6.1蓄电池的选择 (30)6.2光伏电池的选择 (31)7 1KW单相离网220V逆变器的硬件系统设计 (32)7.1系统的构成和主要参数 (32)7.1.1 系统的构成 (32)7.1.2 主要参数 (32)7.2主电路拓扑及电路主要参数设计 (33)7.2.1 主电路拓扑 (33)7.2.2 功率开光管的选择 (33)7.2.3 功率开光管的缓冲电路的设计 (34)7.2.4 电路主要参数设计 (34)7.3IPM模块PM50B4LB060的驱动电源和外围的保护 (36)7.3.1 PM50B4LB060驱动电路 (38)7.3.2 PM50B4LB060外围的保护 (40)7.4基于DSP的控制系统设计 (40)7.4.1 DSP端口资源的分配 (42)7.4.2 取样检测电路 (43)8 系统软件的构架 (46)8.1系统的软件构架 (46)8.1.1 PI算法的程序框图 (48)8.1.2 PI控制程序框图 (49)8.1.3 SPWM波的生成 (50)8.1.4 系统的保护 (52)9 结论与展望 (53)9.1结论 (53)9.2展望 (53)参考文献 (54)翻译部分 (56)英文原文 (56)中文翻译 (60)致谢 (70)1 绪论1.1 太阳能应用的背景目前,世界能源结构中,人类主要利用的是化石能源,其中石油、天然气、煤炭的消费构成分别为41%、23%和27%而根据目前所探明的储量和消费量计算,这些能源资料仅可供全世界大约消费170年。
第一章绪论1.1 整流技术的发展概况正电路广泛应用于工业中。
整流与逆变一直都是电力电子技术的热点之一。
桥式整流是利用二极管的单向导通性进行整流的最常用的电路。
常用来将交流电转化为直流电。
从整流状态变到有源逆变状态,对于特定的实验电路需要恰到好处的时机和条件。
基本原理和方法已成熟十几年了,随着我国交直流变换器市场迅猛发展,与之相应的核型技术应用于发展比较将成为业内企业关注的焦点。
目前,整流设备的发展具有下列特点:传统的相控整流设备已经被先进的高频开关整流设备所取代。
系统的设计已经由固定式演化成模块化,以适应各种等级、各种模块通信设备的要求。
加上阀控式密封铅酸蓄电池的广泛应用,为分散供电创造了条件。
从而大大提高了通信网运行可靠和通信质量。
高频开关整流器采用模块化设计、N1配置和热插拨技术,方便了系统的扩展,有利于设备的维护。
由于整流设备和配电设备等配备了微机监控器,使系统设备具有了智能化管理功能和故障保护及自保护功能。
新旗舰、新技术、新材料的应用,使高频开关整流器跃上了一个新台阶。
第二章设计方案及其原理2.1电压型逆变器的原理图等效图及其输出波形当开关S1、S4闭合,S2、S3断开时,负载电压 U o 为正; 当开关S1、S4断开,S2、S3闭合时,U o 为负,如此交替进行 下去,就在负载上得到了由直流电变换的交流电,U o 的波形如上图(b)所示。
输出交流电的频率与两组开关的切换频率成正比。
这样就实现了 直流电到交流电的逆变。
2.2电压型单相全桥逆变电路 -Si \ S 計+ i o Z-Ud —1_- S 2\ U o S4 J• 1 iH A原理框图(b)它共有4个桥臂,可以看成由两个半桥电路组合而成。
两对桥臂交替导通180 °。
输出电压和电流波形与半桥电路形状相同,幅值高出一倍。
改变输出交流电压的有效值只能通过改变直流电压U d来实现。
可采用移相方式调节逆变电路的输出电压,称为移相调压。
单相逆变器设计与仿真班级学技术要求:逆变器类型:单相逆变器输出额定电压:825V输出额定功率:25KVA输出额定频率:50HZ功率因素:≥0.8过载倍数:1.5⑴、设计主电路参数;⑵、建立数学模型,给出控制策略,计算控制器参数;⑶、建立仿真模型,给出仿真结果,对仿真结果进行分析。
目录一、单相逆变器设计 .....................................................................................................- 4 -1、技术要求 ..........................................................................................................- 4 -2、电路原理图 .......................................................................................................- 4 -3、负载参数计算 ...................................................................................................- 4 -3.1、负载电阻最小值计算 ...............................................................................- 5 -3.2、负载电感最小值计算 ...............................................................................- 5 - 3.3、滤波电容计算..........................................................................................- 5 - 4、无隔离变压器时,逆变器输出电流计算 .............................................................- 6 -4.1、长期最大电流(长)O I ...............................................................................- 6 -4.2、短期最大电流短)(0I .................................................................................- 7 - 5、无隔离变压器时,逆变器输出电流峰值 .............................................................- 7 -5.1、长期电流峰值长)(OP I ...............................................................................- 7 - 5.2、短期电流峰值短)(OP I ...............................................................................- 7 - 6、滤波电感计算 ...................................................................................................- 7 -6.1、滤波电感的作用 ......................................................................................- 7 - 6.2、设计滤波器时应该注意的问题 .................................................................- 7 - 6.3、设计滤波器的要求...................................................................................- 8 - 7、逆变电路输出电压(滤波电路输入电压) .........................................................- 8 -7.1、空载........................................................................................................- 9 - 7.2、 额定负载纯阻性1cos =ϕ .....................................................................- 9 - 7.3、额定负载阻感性8.0cos =ϕ ....................................................................- 9 - 7.4、过载纯阻性1cos =ϕ ............................................................................ - 10 - 7.5、过载阻感性8.0cos =ϕ ......................................................................... - 11 - 8、逆变电路输出电压 .......................................................................................... - 11 - 9、逆变电路和输出电路之间的电压匹配 .............................................................. - 12 - 10、根据开关压降电流选择开关器件.................................................................... - 12 - 11、开关器件的耐压 ............................................................................................ - 13 - 12、单相逆变器的数学模型.................................................................................. - 13 - 13、输出滤波模型................................................................................................ - 14 - 14、单相逆变器的控制策略.................................................................................. - 15 - 14.1、电压单闭环控制系统 ........................................................................... - 15 - 14.2、电流内环、电压外环双闭环控制系统 ................................................... - 16 -二、单相逆变器仿真 ................................................................................................... - 20 -1、输出滤波电路仿真 .......................................................................................... - 20 -2、电压单闭环控制系统仿真 ................................................................................ - 21 -3、电流内环、电压外环双闭环控制系统 .............................................................. - 23 -一、单相逆变器设计1、技术要求输出额定电压:825V输出额定功率:25KVA输出额定频率:50HZ功率因素:≥0.8过载倍数:1.52、电路原理图图1 单相全桥逆变电路设计步骤:(1)、根据负载要求,计算输出电路参数。
逆变器选择与布置设计逆变器是将直流电转换为交流电的设备,常用于太阳能发电系统、风能发电系统以及电池储能系统等。
逆变器的选择与布置设计对于系统的性能和效率至关重要。
下面将从逆变器的选型和布置设计两个方面进行详细介绍。
一、逆变器的选型1.功率需求:首先,需要确定所需的逆变器功率。
根据实际需求和负荷情况,确定系统所需的逆变器容量。
一般建议容量要有一定的余量,以应对负荷峰值电功率需求。
2.效率和波形质量:逆变器的效率直接影响系统的能源转换效率。
因此,在选型时应考虑逆变器的高效率和良好的波形质量。
高效的逆变器能够最大程度地减少能源损耗,而良好的波形质量则有助于保护负载设备的运行稳定性。
3.品牌和质量:选择知名品牌的逆变器,能够确保其产品的稳定性和可靠性。
此外,逆变器的质量对于系统的长期运行至关重要,因此在选型时要综合考虑逆变器的品质和可靠性。
4.通信协议和监测功能:现代逆变器往往具有通信功能,可以通过监测系统实时展示逆变器的运行状态和电能输出等信息。
因此,在选择逆变器时,需要考虑其是否支持常见通信协议,并具备监测功能,以实现对系统运行状态的远程监控和管理。
二、逆变器的布置设计1.安装环境:逆变器的安装位置应远离高温、潮湿和易燃物等危险环境,保持通风良好,并且便于维修和保养。
此外,选取合适的安装支架或架构,使逆变器能够固定且稳定地安装在所选位置上。
2.散热设计:逆变器在运行过程中会产生一定的热量,因此需要考虑逆变器的散热设计。
可以选择具备良好散热结构的逆变器,如散热风扇和散热片等,以保证逆变器在长时间运行时的稳定性和可靠性。
3.防火措施:逆变器的选型和布置设计应考虑到防火措施。
例如,在逆变器安装位置周围设置防火墙或采用阻燃材料,以降低逆变器故障引发火灾的风险。
4.电缆布置:合理的电缆布置有助于减少功率损耗和电磁干扰。
电缆的选择应根据系统的额定电流和电压进行,避免电缆过长或过细导致功率损耗增加。
同时,尽可能将电缆与其他导线分开布置,以减少电磁干扰对系统的影响。
课程设计任务书学生姓名: 胡 浩 专业班级: 电 气1003指导教师: 吴 勇 工作单位: 自动化学院题 目: 高频开关电源设计初始条件:输入交流电源:单相220V,频率50HZ。
要求完成的主要任务:(包括课程设计工作量及其技术要求,以及说明书撰写等具体要求)设计高频开关电源要求达到:1、输出两路直流电压:+15V,-15V。
2、直流输出最大电流1A。
3、完成总电路设计和参数设计。
时间安排:课程设计时间为两周,将其分为三个阶段。
第一阶段:复习有关知识,阅读课程设计指导书,搞懂原理,并准备收集设计资料,此阶段约占总时间的20%。
第二阶段:根据设计的技术指标要求选择方案,设计计算。
约占总时间的40%。
第三阶段:完成设计和文档整理,约占总时间的40%。
指导教师签名: 年 月 日系主任(或责任教师)签名: 年 月 日课程设计任务书学生姓名: 宋 威 专业班级: 电 气1003指导教师: 吴 勇 工作单位: 自动化学院题 目: 1KVA单相逆变器设计初始条件:输入直流电压:48V。
要求完成的主要任务:(包括课程设计工作量及其技术要求,以及说明书撰写等具体要求)设计容量为1KVA的逆变器,要求达到:1、输出单相220V交流电。
2、完成总体系统设计。
3、完成总电路和电力电子器件电压和电流定额计算。
时间安排:课程设计时间为两周,将其分为三个阶段。
第一阶段:复习有关知识,阅读课程设计指导书,搞懂原理,并准备收集设计资料,此阶段约占总时间的20%。
第二阶段:根据设计的技术指标要求选择方案,设计计算。
约占总时间的40%。
第三阶段:完成设计和文档整理,约占总时间的40%。
指导教师签名: 年 月 日系主任(或责任教师)签名: 年 月 日课程设计任务书学生姓名: 王 凯 专业班级: 电 气1003 指导教师: 吴 勇 工作单位: 自动化学院 题 目: 直流电动机调速系统设计初始条件:输入交流电源:三相380V,频率50HZ。
单相电压源型逆变器控制系统设计摘要:大量UPS系统在为许多不允许供电中断的重要用电设备提供不间断供电,研发UPS的关键便是电压源型逆变器,控制输出高质量电压波形,且带非线性负载和负载突变的情况下,仍能保持电压的稳定和高质量。
本文的主要内容是研究单相电压源型逆变器,采用电压电流双环瞬时值反馈控制技术,并详细讨论了基于极点配置的双环PI控制参数的整定。
同时提出单环超前滞后电压瞬时值反馈控制,并做了大量仿真研究,显示这两种控制方式都具有优越的控制性能。
关键词:双环控制;极点配置;超前滞后;电压源型逆变器The control system design of single-phase voltage sourceinverterAbstract:Uninterruptible Power Supply (UPS) systems are widely used for supplying critical equipment which can’t afford utility power failure. The core of a UPS system is a inverter which Control the output voltage waveform with high quality. Even connected with nonlinear load and mutational load, it still can maintain the stability of voltage and the quality. this paper is to study the single-phase voltage source inverter, adopting the instantaneous values of voltage and current double-loop feedback control technology. The dual-loop PI control parameters setting based on pole assignment is discussed in detail. At the same time single-loop instantaneous voltage value with the lead-lag control strategy. And lots of simulation have been achieved.A inverter is the core of a UPS system. To achieve nearly sinusoidal output voltage even with nonlinear loads, many waveform correction techniques have been proposed. This dissertation focuses on the research of the instantaneous feedback technology of PWM inverters. Both control methods show excellent performance.Keywords: dual-loop control;PWM inverter;CVCF;lead-lag control strategy1 引言能源的紧张,让人们越来越重视能源利用的高效性。
本科毕业设计任务书一、毕业设计题目单相逆变电源的设计二、毕业设计工作自 2012 年 11 月 19 日起至 2013 年 6 月 20 日止三、毕业设计进行地点:501-108四、毕业设计内容:(1) 掌握单相电压型PWM逆变器的工作原理;(2) 建立单相电压型逆变器的数学模型;(3) 完成单相电压型PWM逆变器的谐波分析;(4) 完成单相电压型逆变器反馈闭环控制系统控制规律研究;(5) 完成单相电压型PWM逆变器系统仿真;(6) 完成系统调试,并对实验结果进行分析。
指导教师教研室自动化教研室教研室主任(签名)批准日期接受论文(设计)任务开始执行日期学生签名目录1绪论 (1)1.1 逆变技术的定义 (1)1.2 逆变技术的发展过程 (1)1.3 逆变技术的应用前景 (3)1.4 逆变技术存在的难点 (3)1.5逆变电源的发展趋势 (2)1.6 逆变器的分类 (3)1.7 逆变技术指标 (4)1.8 逆变器的单片机控制 (5)1.9 本文研究内容 (7)本文研究的主要内容如下: (7)2逆变电路 (9)2.1 逆变电路的基本工作原理 (9)2.2逆变电路的换流方式 (10)2.3 电压型逆变电路 (12)2.4 逆变电路的调制方式 (14)三、系统组成及各部分原理 (20)3.1系统控制方案 (20)3.2 系统框图 (20)3.2.1主电路硬件结构及工作原理 (20)3.3 系统各级供电电源设计 (21)3.4IGBT的特点及选取 (21)3.5 TMS320F2812 DSP简介 (22)3.5.1 DSP的概念 (22)3.5.3 A/D转化单元概述 (24)3.6 IGBT驱动电路 (25)3.7输出滤波器的设计 (26)3.7.1 滤波器的理论分析及参数选取 (26)3.8 闸管导通死区硬件电路设计 (27)3.9输出电压采样电路 (28)四、PWM控制技术 (15)4.1 PWM控制的基本原理 (15)4.2 正弦脉宽调制的生成 (16)4.3规则采样法 (18)4.4 同步调制和异步调制 (19)4.5 TMS320F2812DSP PWM信号的产生 (19)5 系统数学模型与控制方案......................................................... 错误!未定义书签。
单相逆变电源课程设计一、课程目标知识目标:1. 学生能够理解单相逆变电源的基本工作原理,掌握其电路组成及各部分功能。
2. 学生能够掌握单相逆变电源的关键参数计算方法,如输出电压、输出功率、效率等。
3. 学生能够了解单相逆变电源在不同应用场景中的性能要求,如家用电器、便携式设备等。
技能目标:1. 学生能够运用所学知识,设计简单的单相逆变电源电路,并进行仿真分析。
2. 学生能够独立完成单相逆变电源的性能测试,分析实验结果,并提出优化方案。
3. 学生能够通过课程学习,提高电路分析、计算和解决问题的能力。
情感态度价值观目标:1. 学生能够培养对电子技术的兴趣,增强学习动力,提高自主学习的积极性。
2. 学生能够认识到单相逆变电源在日常生活和工业应用中的重要性,增强社会责任感和创新意识。
3. 学生能够通过团队合作,培养沟通、协作和分享的精神,提高团队协作能力。
课程性质:本课程为电子技术专业课程,旨在让学生掌握单相逆变电源的设计与应用。
学生特点:学生已具备一定的电子技术基础,具有较强的动手能力和求知欲。
教学要求:注重理论与实践相结合,强调知识的应用和创新能力培养,提高学生解决实际问题的能力。
将课程目标分解为具体的学习成果,以便于教学设计和评估。
二、教学内容1. 单相逆变电源原理- 逆变电源的定义、分类及用途- 单相逆变电源的基本工作原理- 单相逆变电源的电路组成及各部分功能2. 单相逆变电源关键参数计算- 输出电压、输出功率、效率等参数的计算方法- 举例说明计算过程及应用场景3. 单相逆变电源的设计与仿真- 逆变电源设计的基本步骤与方法- 电路仿真软件的应用与操作- 设计案例分析与讨论4. 单相逆变电源性能测试与优化- 性能测试方法及实验操作- 实验结果分析及优化方案- 测试过程中的注意事项5. 应用案例分析- 家用电器中的单相逆变电源应用- 便携式设备中的单相逆变电源应用- 工业领域中的单相逆变电源应用教学内容根据课程目标进行科学性和系统性的组织,涵盖理论与实践两部分。
毕业设计单相恒压恒频逆变器的设计学生姓名: **** 学号: ********* 系别:电气工程系专业:电气工程及其自动化指导教师: ****** 评阅教师:论文答辩日期答辩委员会主席摘要随着现代科学技术的迅速发展,逆变电源的应用越来越广泛,各行各业对其性能的要求也越来越高。
单相正弦逆变电源是将直流电逆变成单相交流电的装置,它可将蓄电池逆变成交流电,为用电器提供交流电,也可作为计算机的UPS 电源等。
本文首先介绍了逆变电源技术的应用与发展,分类与性能,及其控制技术。
并在此基础上进行了方案论证,选取了合理的方案,以实现将12V直流电源升压为320V/50kHz的高频交流电,再经过整流滤波将高频交流电整流为高压直流电,然后采用正弦波脉宽调制法,通过脉冲控制IGBT的导通时间及顺序生成PWM波形,最后经过LC工频滤波电路,输出稳定的220V/50Hz标准正弦波电压,以达到供负载使用的目的。
本文基于已选定方案为前提进行了各部分电路的设计与分析,完成了主电路及相应的输入输出保护电路的设计,并进行了参数计算,分别简要介绍了各部分的原理,阐述了产生SPWM波的实现办法,以及基于DSP的系统软件设计和实现方案。
同时利用MATLAB建立了单相逆变器的仿真模型,对其进行了仿真和实验,从各种情况下的试验结果可以看出,通过该逆变电路而得到的单相正弦波稳定性高且失真度小,设计成功。
关键词:逆变电源,整流,滤波,正弦脉宽调制AbstractWith the rapid development of modern science and technology, the application of inverter power supply is more and more extensive, and the requirement of all walks of life on it is higher and higher. Single-phase sine inverter power supply is the device which can reverse DC into single-phase AC power. It can reverse the battery into AC which can be used by appliances, and it can also be used as the computer UPS power supply etc.This paper first introduces the application and development of the inverter power supply technology, its classification and performance, and its control technology. On this basis, the demonstration program has been done. It selects the reasonable solution to achieve the 12V DC power supply boosting for 320V/50kHz high frequency alternating current, which the rectifier filter will rectify it for high voltage DC. Then use the SPWM method to control the conduction time and sequence of the IGBT by outputting PWM waves generated, finally, after LC industrial frequency filtering, the output of the stable 220V/50Hz quasi-sine wave of voltage will achieve the purpose of load use.Based on the selected program, this paper has done the design and analysis of each circuit and has completed the design of the main circuit and the corresponding input and output protection circuits and parameter calculation. The principle of each part has been briefly introduced, the realization method of producing SPWM wave and the system based on DSP software design have been elaborated.At the same time use MATLAB established a single phase inverter simulation model for the simulation and experiment, from all kinds of cases of the test results can be seen through the inverter circuits and get single-phase sine wave high stability and distortion degree of small, the design is successful.Keywords:Inverter power source, rectification, filter, SPWM目录摘要 (I)Abstract (II)1 绪言1.1 课题背景 (1)1.2 逆变器的性能分析 (1)1.3 逆变器数字控制技术 (2)1.4 逆变器的分类 (3)1.5 本文主要研究内容 (3)2 方案论证2.1 逆变方案 (4)2.2 逆变控制方案 (5)2.3 本章小结 (6)3 SPWM输出3.1 SPWM波的基本原理 (7)3.2 基于DSP实现SPWM (8)3.2.1 SG系列单片机生成SPWM波原理 (8)3.2.2 SPWM波生成方法 (10)3.3 本章小结 (10)4 电路设计及参数计算4.1 直流变换电路的设计 (11)4.2 全桥逆变电路设计 (12)4.2.1 IGBT 模块的选择 (12)4.2.2 逆变电桥电路设计 (12)4.2.3 原件参数计算 (13)4.3 逆变电桥的吸收缓冲电路设计 (14)4.3.1 缓冲电路的作用 (14)4.3.2 电路设计及其原理 (15)4.3.3 参数计算与元件选择 (16)4.4 LC滤波电路电路设计 (17)4.4.1 滤波电路及原理 (17)4.4.2 参数计算 (18)4.5 控制电路设计 (19)4.6 辅助电源设计 (21)4.7 死区时间的设置 (21)4.8 本章小结 (22)5 保护电路的设计5.1 防反接保护电路 (23)5.2 输入过压保护电路的设计 (24)5.3 输入欠压保护电路的设计 (24)5.4 输出过流保护电路的设计 (25)5.5 输出过压保护电路的设计 (26)5.6 IGBT 的短路保护 (27)5.7 本章小结 (28)6 MATLAB仿真6.1 仿真模型建立 (29)6.1.1 满阻性负载仿真 (29)6.1.2 空载仿真 (30)6.1.3 感性负载仿真 (31)6.1.4 感性负载仿真 (32)6.2 本章小结 (33)7 总结与展望 (34)致谢 (35)参考文献 (36)附录 (38)1 绪言1.1 课题背景在早期的逆变器,只要其输出不断电、稳压、稳频即可,同时由于硬件水平的限制,大都采用模拟器件控制。
单相逆变器的软件设计摘要随着电力电子技术的迅猛发展,逆变技术广泛应用于航空、航海等国防领域和电力系统,交通运输、邮电通信、工业控制等民用领域。
特别是随着石油、煤和天然气等主要能源日益紧张,新能源的开发和利用越来越受到人们的重视。
利用新能源的关键技术--逆变技术,能将蓄电池、太阳能电池和燃料电池等其他新能源转化的直流电能变换成交流电能与电网并网发电。
因此,逆变技术在新能源的开发和利用领域有着至关重要的地位。
理论联系实际,将书本上所学到的知识与实际设计结合起来,学习电力电子基本理论,掌握单相电压型逆变器的工作原理和SPWM原理,并进行详细的设计分析,掌握其控制方式及在电力系统中的重要作用。
关键词:逆变技术,单相电压型逆变器,SPWM原理ABSTRACTWith the rapid development of power electronics technology, the inverter technology is widely used in aviation, navigation and other fields of national defense and the electric power system, transportation, telecommunications, industrial control and other civilian areas. Especially with the oil, coal and natural gas and other major energy shortage, the development and utilization of new energy has been paid more and more attention. The key technology of new energy, inverter technology, the battery, DC can be converted into AC power grid connected power generation solar cell and fuel cell and other new energy conversion. Therefore, inverter technology plays a very important role in the field of new energy development and utilization. The theory with practice, apply on the books knowledge and practical design combine learning power electronics basic theory, master the working principle and the principle of SPWM single-phase voltage type inverter, and design a detailed analysis, palm Hold the control mode and the important role in the power system.Keywords: Inverter technology ,Single phase voltage source inverter ,SPWM principle目录摘要 (I)ABSTRACT (III)第1章绪论 (1)1.1 课题背景及研究的意义 (1)1.1.1 课题背景 (1)1.1.2 课题研究的意义 (1)1.2 逆变技术的发展现状和发展趋势.. 21.2.1 逆变器的发展过程 (2)1.2.2 逆变器的发展趋势 (3)1.2.3 逆变技术存在的难点 (4)1.3 本文研究内容 (5)第2章逆变器的工作原理 (6)2.1 逆变器的分类 (6)2.2 逆变技术指标 (7)2.2.1 额定输出电压 (7)2.2.2 输出电压的波形失真度 (8)2.2.3 额定输出频率 (8)2.2.4 保护 (8)2.2.5 启动特性 (8)2.2.6 噪声 (8)2.3 逆变器结构分析 (9)2.3.1 逆变器基本结构 (9)2.3.2 逆变电路的基本工作原理. 102.3.3 逆变电路的换流方式 (11)2.3.4 电压型逆变器 (14)2.3.5 逆变器的调制方式 (17)第3章 PWM控制技术 (18)3.1 SPWM调制与实现原理 (19)3.2 软件程序设计 (20)3.3 正弦脉宽调制的生成 (22)3.4 规则采样法 (24)3.5 同步调制和异步调制 (25)第4章系统组成及设计 (27)4.1 系统控制方案 (27)4.1.1 定时器周期中断子程序 (28)4.1.2 A/D采样子程序 (28)4.1.3 数据处理算法 (29)4.1.4 测量波形 (31)4.2 系统框图 (32)4.2.1主电路硬件结构及工作原理错误!未定义书4.3 TMS320F28335 DSP简介错误!未定义书签。
目录1 概述及设计要求 (1)1.1概述 (1)1.2 设计要求 (1)2 总体设计方案介绍及原理框图 (2)2.1 方案概述 (2)2.3 电压型逆变电路的特点及主要类型 (3)3 各电路模块设计 (4)3.1 逆变电路的主电路设计 (4)3.2 驱动电路设计 (4)3.2.1 CMOS管介绍 (4)3.2.2 信号放大器介绍 (5)3.4 过流保护设计 (7)3.5 滤波设计 (7)3.6设计系统总电路图 (8)参考文献 (11)1KVA单相逆变器设计1 概述及设计要求1.1概述逆变器是把直流电能(电池、蓄电瓶)转变成交流电(一般为220v50HZ正弦或方波)。
应急电源,一般是把直流电瓶逆变成220V交流的。
通俗的讲,逆变器是一种将直流电(DC)转化为交流电(AC)的装置。
它由逆变桥、触发电路和滤波电路组成。
日常用途:汽车上的逆变器所获得的220V电,是220V 50HZ,高档点的是正弦波的,便宜的一般是方波的。
正弦波的那种和接插座上用的电,是一样的,而方波的其实也可以用,只不过如果用风扇等有电机的设备,会有一些噪音,之所以用方波,就是因为这种调制方式成本比较低。
在电动车上,有一个叫DC-DC 的模块,他也叫直流转换器,这个模块输入48V,输出12V,那么你只要购买一个12V输入的车载逆变器就可以使用。
当然若你能买到48V输入的逆变器更好,但估计很难买到而且,这个模块一般只能提供5A电流,最多不过10A,而且车灯什么的也要用,所以很容易过载,建议,如果可以,多买一个直流转换器,这个转换器专门给你那逆变器供电,然后如果直流转换器只能提供5A,那么逆变器输入就应当小于5A,否则可能会损坏那模块,当然有一些直流转换器电流是很大的,如果修车的地方没有,可以到一些电器店或叫他们修理的给你进一个大电流的,或者多个直流转换器并联也可以,总之,不要让他过载就可以。
1.2 设计要求要求设计一个输入为48V直流电压,输出容量为1KVA,输出电压为220V 单相交流电的逆变器。
I安徽工程大学毕业设计(论文)48V/1KV A单相桥式逆变器的设计摘要逆变是对电能进行变换和控制的一种基本形式,它完成将直流电变换成交流电的功能,现代逆变技术就是研究现代逆变电路的理论和应用设计方法的一门学科。
这门学科综合了现代电力电子开关器件技术、现代功率变换技术、模拟和数字电子技术、PWM 技术、开关电源技术和现代控制技术等多种实用设计技术,己被广泛的用于工业和民用领域中的各种功率变换系统和装置中。
在已有的各种电源中,蓄电池,干电池,太阳能电池,都是直流电源,当需要这些电源向交流负载供电时,就需要逆变电路。
另外,交流电动机调速用变频器,不间断电源,感应加热电源等电力电子装备使用非常广泛,其电路的核心部分都是逆变电路。
有人甚至说,电力电子技术早期曾处在整流器时代,后来则进入逆变器时代。
本文提出了先利用桥式整流电路得到直流,再由桥式逆变电路将电能回馈交流电路。
用逆变PWM集成控制器SG3525产生PWM信号作为桥式驱动集成电路芯片IR2110的输入信号,并由IR2110驱动大功率场效应管MOSFET,以逆变出交流电的方案。
关键词:逆变器;SG3525; 电力电子技术;MOSFET场效应管;:48V/1KV A单相桥式逆变器的设计48V/1KV A Hardware Approach Design of the Single Phase InverterAbstractInverter is the power to transform and control of a basic form, it had completed its transformation into alternating current to direct current functions, modern inverter technology is to study the theory of modern inverter circuit design and application of methods of a discipline. It combines the discipline of modern power electronic switching device technology, modern power conversion technology, analog and digital electronic technology, PWM technology, switching power supply technology and modern control technology and other practical design techniques, has been widely used in the field of industrial and civil various power conversion systems and devices.I n various existing power supply, battery, batteries, solar cells, are the DC power supply, when you need them the power to the AC load power supply, inverter circuit is required. In addition, the AC motor speed control by inverter, Uninterrupted power supplies, induction heating power supply and other power electronic equipment is widely used, are a core part of the circuit inverter circuit. Some even say, power electronics technology had earlier era in the rectifier, and later into the inverter era.In this paper, the use of bridge rectifier circuit to be DC, by the bridge inverter circuit will be the exchange of energy feedback circuit. PWM inverter controller with integrated PWM signal generated SG3525 bridge driver IC as the input signal IR2110, IR2110-driven by high-power field effect transistor MOSFET, the AC inverter in the program.This program simplifies the structure, saving machines, the increased speed and real-time, the flexibility to adjust the output voltage or current magnitude and frequency, control performance and good electrical performance.Key words: Inverter ; SG3525;Power electronic technology;MOSFET field effect transistor;安徽工程大学毕业设计(论文)目录引言 (1)第1章绪论 (2)1.1电力电子技术概述 (2)1.2 电力电子开关器件 (2)1.3逆变电路的分类 (4)1.4逆变的目的和优越性 (5)1.5 逆变技术应用领域 (5)1.6本次设计的任务 (7)第2章主电路的选择和设计 (8)2.1逆变电路的分类 (8)2.2 逆变电路的基本工作原理 (9)2.3本次设计的电路及原理 (10)第3章PWM信号的产生 (13)3.1 PWM集成控制器SG3525的结构与特性 (13)3.1.1 SG3525的结构与特性 (13)3.1.2 SG3525的引脚功能 (14)3.2 SG3525的工作原理及注意事项 (15)3.2.1 SG3525的工作原理 (15)3.2.2 SG3525的使用注意事项 (18)第4章MOSFET栅极驱动电路设计 (19)4.1 驱动器的选择 (19)4.2 IR2110主要功能及技术参数 (19)4.3 驱动电路的设计 (21)4.4 保护电路 (23)第5章电路模型的建立与仿真 (25)结论与展望 (27)致谢 (28)附录A:系统原理图 (29)附录B:外文参考文献及其译文 (30)附录C:主要参考文献及其摘要 (34):48V/1KV A单相桥式逆变器的设计插图清单图2-1 电压型半桥逆变电路及其电压波形 (8)图2-2 电压型全桥逆变电路及其电压波形 (9)图2-3 电压型三相桥式逆变电路及其电压波形 (9)图2-4 系统框图 (10)图2-5 整流电路 (11)图2-6 全桥逆变电路 (11)图3-1 SG3525内部结构图 (14)图3-2 SG3525引脚图 (15)图3-3 PWM信号的产生电路 (16)图3-4 光耦隔离电路 (18)图4-1 IR2110引脚图 (20)图4-2 IR2110输入输出时间图 (21)图4-3 IR2110连接图 (22)图4-4 IR2110外围电路 (22)图4-5 过电流保护电路 (23)图4-6 欠压保护电路 (24)图5-1 PWM逆变电路仿真模型 (25)图5-2 仿真波形 (26)安徽工程大学毕业设计(论文)表格清单表1-1 电力电子器件的分类 (2)表1-2 几种常用的电力电子开关器件性能比较 (3)表4-1 IR2110的工作参数 (20)表4-2 动态传输延迟时间参数 (20)安徽工程大学毕业设计(论文)引言所谓逆变器,是指整流(又称顺变)器的逆向变换装置,其作用是通过半导体功率开关器件(如SCR、GTO、GTR、IGBT和功率MOSFET模块等)的开通和关断作用,把直流电能变换成交流电能。
摘要电力电子装置是以满足用电要求为目标,以电力半导体器件为核心,通过合理的电路拓扑和控制方式,采用相关的应用技术对电能实现变换和控制的装置。
本次课程设计为1KA单相逆变器,对主电路和电力电子器件电压和电流进行了定额计算,并用Altium Designer 软件绘制了电气总设计图。
关键词:逆变器Altium Designer 电力电子器件11KVA单相逆变器设计1.初始条件及任务要求输入直流电压:48V。
设计容量为1KV A的逆变器,要求达到:输出单相220V交流电,完成总体系统设计,完成总电路和电力电子器件电压和电流定额计算。
2.原理概述逆变器(inverter,又称变流器、反流器,或称反用换流器、电压转换器)是一个利用高频电桥电路将直流电变换成交流电的电子器件,其目的与整流器相反。
根据逆变器的电路形式与输出的交流信号,可分为半桥逆变器、全桥逆变器和三相桥式逆变器。
半桥逆变器由两个开关串联组成,输出端位于两个开关的中点,由上下两个开关的开通、关断来决定输出的电压。
半桥逆变器配合两个分压电容,可以输出双端之间的高频交流电。
开关旁一般需要并联续流二极管,以便在感性负载时起到续流作用。
半桥逆变器配合正负双电压源,可以输出双端的完全交流、含有直流分量的交流以及完全直流信号。
全桥逆变器由各含两个开关的两个桥臂连接成正方形组成,输出端的两端分别位于两组开关的中点,相当于取两个半桥的电压差,因此可以得到正负双向的交流输出。
全桥逆变器可以不依赖外加器件,仅仅使用单电压源输出双端的完全交流、含有直流分量的交流以及完全直流信号。
三相桥式逆变器类似于全桥逆变器,但它有三个桥臂,输出端的三端分别位于三组开关的中点,取两两之间的电压差就可以得到三相电所需的三个相电压。
根据三组共六个开关的开通顺序,三相桥式逆变器可以得到一组幅值相等、频率相等的三相电信号。
23设计方案介绍与原理框图设计一个单相桥式逆变电路,且本设计采用电压型逆变器,同时设计相应的触发电路和过电流过电压保护电路。
单相逆变电源的系统设计与计算1.1.1单相正弦逆变电源组成单相逆变电源系统方框图如图1.1.1所示。
控制核心采用ATMEGA128高性能单片机。
由LM240128RSC 液晶显示器、8279键盘构成人机界面。
单片机同时发出50Hz 的SPWM 波和30KHz 的方波。
MCUMEGA128液晶显示8279键盘DS18B20温度传感器50Hz SPWM 波30KHz 方波低通滤波器积分器电流反馈网络比较器死区调节器IR2110驱动电压反馈网络桥式逆变电路整流滤波交流输入低通滤波单相交流输出电容电流反馈输出电压反馈整流滤波AD图1.1.1单相逆变电源系统设计方框图1.2.1交流电源整流滤波电路设计220V/50Hzd 的市电,经过一个调压器,经整流得迈动直流电。
经一大电容10000uF/100V 电容滤波得一直流电,其电路图如图1.1.2所示。
在电路图中F1为5A 保险丝。
并且在主电路中串联电流霍尔(U1)。
对母线电流进行实时监控。
当其峰值达到4A 时进行保护,由保护电路产生保护信号,封锁驱动信号。
达到对四个开关管保护的目的。
图1.2.1交流整流滤波电路图1.3.1电压电流双闭环反馈电路设计。
高品质的输出波形有两个方面的要求:稳态精度高和动态响应快。
传统的以电压控制理论为基础的控制方式很难获得系统的稳定边界,所以在外界扰动时很难得到理想的动态响应。
为了解决上述问题。
我们在这里用了一种双环控制策略。
分别引入了电压、流反馈。
电压反馈为输出电压反馈,即负载上的电压(也是滤波电容两端的电压)为电压反馈的输入量。
电流反馈为滤波电容电流为电流反馈的输入量。
电容电流为输出电压的微分,所以电容电流反馈内环具有对扰动的动态补偿能力,包括参考输入和负载的突变。
只要电容电流内环的相应速度足够快,扰动对输出电压的影响就可以通过内环得到较好得抑制。
但通过理论分析,仿真和试验表明,电容电流内环对扰动得抑制能力十分有限,对扰动的抑制作用主要是通过电压外环来完成的,电容电流内环起着系统的校正作用。
