进行铸造厂技术改造或设计的基本步骤

铸铁平板（铸铁平板）铸造工艺及工装设计的一般步骤
铸造工艺及工装设计的一般步骤
1)l对零件图纸进行审查和进行铸造工艺性分析。

2)选择铸造方法。

3)确定铸造工艺方案。

4}绘制铸造工艺图。

5)绘制铸件图。

6)填写铸造工艺卡和绘制铸型装配图。

7绘制各种铸造工艺装备图纸。

各种工装图以铸造工艺图为主要设计依据。

金属模具设计多用于大量生产，一般都经
试生产阶段。

在这阶段中，对铸造工艺方案、各种工艺参数以及浇冒系统设计等，用木模、木芯盒进行反复调试和修改，直到符合要求为止。

在此基础上绘出正式铸造工艺图和铸件图，铸件图经设计、机加工和铸工等部门共同会签之后方为有效。

应依照正式铸造工艺图和会签后的铸件图进行各种工装图的设计。

机器造型、制芯用的模板、砂箱、芯盒及成型压头等，还应满足铸造设备的要求。

近代化造型流水线和造芯机，如高压造型、射压造型、气动微震造型线以及热芯盒射
芯机等的工艺工装设计的基本知识。

铸造厂生产工艺流程
铸造厂的生产工艺流程通常包括以下几个步骤：
1.设计模具：铸造产品需要特定的模具，设计师要根据产品的尺寸、形状和要求等因素，设计适合的模具。

2.制作模具：按照设计的图纸和要求，模具工人使用材料（如钢铁、木材、竹子等）制作模具。

3.准备原料：根据产品要求，铸造厂需要准备合适的原材料，如铁砂、铸铁、压铸合金、铝合金等。

4.熔炼铸造：将原材料放入熔炉内进行熔炼，保持适当的温度和熔化时间，使其达到液态状态。

5.浇注成型：将液态金属倾倒到模具中，保持适当的时间。

随着金属的冷却，它会逐渐凝固，并形成成型制品。

6.砂芯拋光：拆卸模型后，对砂芯进行修磨，并去掉表面的毛刺或砂痕等。

7.加工处理：将成型的制品进行研磨、切割和修整等工艺加工处理。

8.喷涂和涂漆：最后对制品进行涂漆和喷涂处理，使其表面更加平滑和美观。

整个流程需要在铸造厂内分工合作来完成。

铸造工艺的一般流程包括铸造是一种常见的金属加工工艺，通过将熔化的金属注入模具中，冷却凝固后形成所需的零件或产品。

铸造工艺广泛应用于汽车制造、航空航天、船舶制造等领域。

下面将介绍铸造工艺的一般流程。

模具设计与制造铸造的第一步是进行模具设计与制造。

模具通常分为砂型、金属型等不同类型。

设计模具需要考虑到最终产品的形状、尺寸等要求，以确保可以顺利进行铸造过程。

制造模具需要使用各种加工设备进行加工，保证模具的精度和质量。

原料准备与熔炼在进行铸造前，首先需要准备好所需的原料，通常是金属合金。

原料将被放入炉中进行加热熔炼，直至达到合适的熔化温度。

熔炼时需要控制好炉温和金属成分的配比，以确保熔池中的合金成分符合要求。

浇注与填充一旦熔池中的金属达到适当的温度和成分，就可以进行浇注。

将熔化的金属倒入预先准备好的模具中，通过浇口让金属进入模具内部。

金属在模具内部逐渐冷却凝固，并填充整个模腔，形成最终产品的形状。

冷却与固化填充完模具后，金属开始逐渐冷却固化。

在这个过程中，金属的结构逐渐凝固，使得产品获得所需的硬度和强度。

冷却时间通常取决于材料类型和模具设计，需要等到金属完全固化后才能进行下一步工艺。

脱模与后处理当金属完全固化后，就可以进行脱模操作了。

将模具打开，取出固化后的产品。

在一些情况下，产品可能需要进行后续的加工处理，如去除毛刺、表面抛光等，以满足最终产品的要求。

检测与质量控制最后一步是对铸造产品进行检测和质量控制。

通过各种检测手段，如尺寸测量、X射线检测等，确保产品的质量符合设计要求。

在质量合格后，产品就可以投入使用或销售。

如此，铸造工艺的一般流程就完成了。

铸造工艺在制造业中扮演着重要的角色，为各种行业生产出高质量的金属零件和产品。

通过不断优化工艺流程和提高技术水平，铸造工艺将会继续发展，满足不同行业对于金属制品的需求。

铸造工艺设计：就是根据铸造零件的结构特点,技术要求,生产批量和生产条件等,确定铸造方案和工艺参数,绘制铸造工艺图,编制工艺卡等技术文件的过程.设计依据：在进行铸造工艺设计前,设计者应掌握生产任务和要求,熟悉工厂和车间的生产条件,这些是铸造工艺设计的基本依据.设计内容：铸造工艺设计内容的繁简程度,主要决定于批量的大小,生产要求和生产条件.一般包括下列内容：铸造工艺图,铸件(毛坯)图,铸型装配图(合箱图),工艺卡及操作工艺规程.设计程序：1零件的技术条件和结构工艺性分析;2选择铸造及造型方法;3确定浇注位置和分型面;4选用工艺参数;5设计浇冒口,冷铁和铸肋;6砂芯设计;7在完成铸造工艺图的基础上,画出铸件图;8通常在完成砂箱设计后画出;9综合整个设计内容.铸造工艺方案的内容：造型,造芯方法和铸型种类的选择,浇注位置及分型面的确定等.铸件的浇注位置是指浇注时铸件在型内所处的状态和位置.分型面是指两半铸型相互接触的表面.确定砂芯形状及分盒面选择的基本原则,总的原则是：使造芯到下芯的整个过程方便,铸件内腔尺寸精确,不至造成气孔等缺陷,使芯盒结构简单.1保证铸件内腔尺寸精度;2保证操作方便;3保证铸件壁厚均匀;4应尽量减少砂芯数目;5填砂面应宽敞,烘干支撑面是平面;6砂芯形状适应造型,制型方法.铸造工艺参数通常是指铸型工艺设计时需要确定的某些数据.1铸件尺寸公差：是指铸件各部分尺寸允许的极限偏差,它取决于铸造工艺方法等多种因素.2主见重量公差定义为以占铸件公称质量的百分率为单位的铸件质量变动的允许值.3机械加工余量：铸件为保证其加工面尺寸和零件精度,应有加工余量,即在铸件工艺设计时预先增加的,而后在机械加工时又被切去的金属层厚度,称为机械加工余量,简称加工余量.代号用MA，由精到粗分为ABCDEFGH和J9个等级。

4铸造收缩率K的定义是K=式中L摸样工作面的尺寸;L铸件尺寸.5起模斜度：为了方便起模,在模样,芯盒的出模方向留有一定斜度,以免损坏砂型或砂芯.这个斜度称为起模斜度.6最小铸出孔及槽.7工艺补正量：因工艺需要在铸件相应非加工面上增加的金属层厚度称为工艺补正量.8分型负数：为了保证铸件尺寸精度,在拟订工艺时,为抵消铸件在分型面部位的增厚,在模样上相应减去的尺寸,称为分型负数.9反变形量：在模样上做出的预变形量.10砂芯负数(砂芯减量)：为了保证铸件尺寸准确,将芯盒的长.宽尺寸减去一定量,这个被减去的尺寸称为砂芯负数.11非加工壁厚的负余量：为了保证铸件尺寸的准确性,凡形成非加工壁厚的木模或芯盒内的肋板厚度尺寸应该减小,即小于图样尺寸,所减小的厚度尺寸称为非加工壁厚的负余量.12分芯负数：对于分段制造的长砂芯或分开制造的大砂芯,在接缝处应留出分芯间隙量,即在砂芯的分开面处,将砂芯尺寸减去间隙尺寸,被减去的尺寸称为分芯负数.判断铸件变形方向：铸件冷却缓慢的一侧必定受到拉应力而产生内凹变形;冷却较快的一侧必定受到压应力而产生外凸变形.浇注系统由浇口杯（外浇口）、直浇道、直浇道窝、横浇道和内浇道等部分组成。

铸造工艺的一般步骤铸造是一种常见的制造工艺，用于生产各种大小和形状的金属零件。

铸造工艺的一般步骤是一个复杂但关键的过程，涉及到多个环节和技术。

下面将详细介绍铸造工艺的一般步骤。

第一步：模具设计与制造铸造的第一步是进行模具设计与制造。

模具是决定最终产品形状的关键因素。

模具设计师根据产品要求和原型设计制定模具结构，并确定最佳材料。

然后利用铸造模型制造模具，确保模具的精度和质量。

第二步：熔炼金属熔炼金属是铸造工艺中的核心环节。

金属原料按照比例投入熔炼炉中，加热至液态状态。

在熔融过程中，需要控制温度、搅拌金属以确保均匀性，并进行化学成分的调整。

第三步：浇注一旦金属达到理想状态，就需要进行浇注。

这是将熔融金属倒入模具中的过程。

浇注需要注意速度和稳定性，以避免产生气泡和瑕疵。

同时，还要注意避免金属溅出和模具形变。

第四步：冷却与固化浇注完成后，金属开始冷却与固化。

在这个阶段，模具内的金属会逐渐凝固并固化成所需形状。

冷却时间和速度取决于金属种类和产品尺寸，需要谨慎控制，以确保产品质量。

第五步：脱模与后处理当金属完全固化后，需要进行脱模和后处理。

脱模是指将成品从模具中取出，需要谨慎操作以避免损坏产品。

随后可以进行表面处理、修磨、清洗等步骤，最终使产品表面光滑并符合要求。

总结铸造工艺的一般步骤包括模具设计与制造、熔炼金属、浇注、冷却与固化、脱模与后处理等关键环节。

每个步骤都至关重要，需要经验丰富的技术人员精心操作，以保证最终产品质量和准确性。

通过不断优化工艺和技术，铸造工艺能够生产出各种形状复杂、精密度高的零部件，满足不同行业的需求。

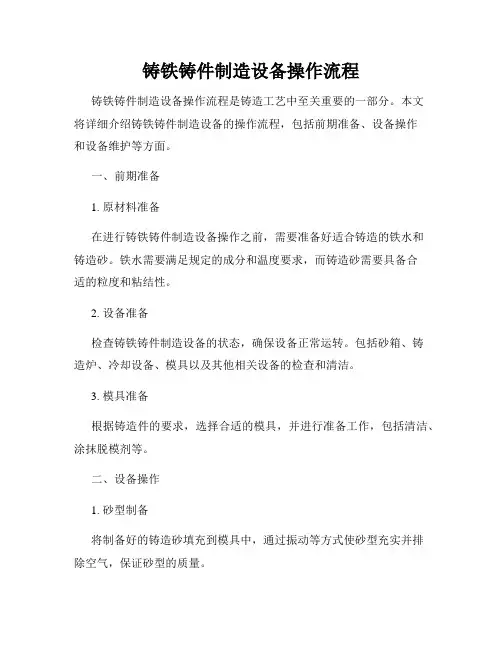

铸铁铸件制造设备操作流程铸铁铸件制造设备操作流程是铸造工艺中至关重要的一部分。

本文将详细介绍铸铁铸件制造设备的操作流程，包括前期准备、设备操作和设备维护等方面。

一、前期准备1. 原材料准备在进行铸铁铸件制造设备操作之前，需要准备好适合铸造的铁水和铸造砂。

铁水需要满足规定的成分和温度要求，而铸造砂需要具备合适的粒度和粘结性。

2. 设备准备检查铸铁铸件制造设备的状态，确保设备正常运转。

包括砂箱、铸造炉、冷却设备、模具以及其他相关设备的检查和清洁。

3. 模具准备根据铸造件的要求，选择合适的模具，并进行准备工作，包括清洁、涂抹脱模剂等。

二、设备操作1. 砂型制备将制备好的铸造砂填充到模具中，通过振动等方式使砂型充实并排除空气，保证砂型的质量。

2. 铁水处理将预先准备好的铁水倒入铸造炉中，并进行加热处理。

根据需要，在加热过程中可以加入合适的合金元素进行调整。

3. 浇注当砂型和铁水准备完毕后，进行浇注操作。

将热态的铁水缓慢地倒入模具中，保证铁水能够充分填充模具，避免出现气孔和缺陷。

4. 冷却待铁水在模具中冷却凝固后，可以将模具打开，取出刚刚制造完成的铸铁铸件。

在冷却过程中，可以利用冷却设备辅助加速冷却。

三、设备维护1. 设备清洁铁水和砂料会在设备中留下残留物，对设备进行及时清洁，防止积累影响设备的使用寿命和效率。

2. 润滑和保养根据设备的要求，进行适时的润滑和保养，保证设备的正常运转和延长使用寿命。

3. 检查和维修定期检查设备的各个部件，及时发现并修复设备的故障和损坏，确保设备的稳定性和安全性。

通过以上的操作流程，铸铁铸件制造设备可以高效地完成铸造工作。

每一个环节都需要专业的技术人员进行操作，并严格按照操作规程和安全要求进行。

只有做好每一步的准备工作和设备操作，才能生产出高质量的铸铁铸件。

作为铸造工艺的一部分，铸铁铸件制造设备操作流程的规范性和准确性对于产品质量和制造效率具有重要意义。

因此，操作人员必须经过专业培训，并且要熟练掌握每一个操作环节的要点和技巧。

铸造工艺设计:就是根据铸造零件的结构特点，技术要求，生产批量和生产条件等,确定铸造方案和工艺参数,绘制铸造工艺图,编制工艺卡等技术文件的过程。

设计依据：在进行铸造工艺设计前,设计者应掌握生产任务和要求,熟悉工厂和车间的生产条件，这些是铸造工艺设计的基本依据。

设计内容：铸造工艺设计内容的繁简程度，主要决定于批量的大小，生产要求和生产条件。

一般包括下列内容：铸造工艺图，铸件(毛坯）图,铸型装配图（合箱图),工艺卡及操作工艺规程.设计程序: 1 零件的技术条件和结构工艺性分析;2 选择铸造及造型方法；3 确定浇注位置和分型面;4 选用工艺参数;5 设计浇冒口，冷铁和铸肋;6 砂芯设计;7 在完成铸造工艺图的基础上，画出铸件图;8 通常在完成砂箱设计后画出;9 综合整个设计内容.铸造工艺方案的内容:造型，造芯方法和铸型种类的选择,浇注位置及分型面的确定等。

铸件的浇注位置是指浇注时铸件在型内所处的状态和位置。

分型面是指两半铸型相互接触的表面.确定砂芯形状及分盒面选择的基本原则,总的原则是:使造芯到下芯的整个过程方便,铸件内腔尺寸精确，不至造成气孔等缺陷，使芯盒结构简单.1 保证铸件内腔尺寸精度；2 保证操作方便;3 保证铸件壁厚均匀；4 应尽量减少砂芯数目;5 填砂面应宽敞,烘干支撑面是平面；6 砂芯形状适应造型，制型方法.铸造工艺参数通常是指铸型工艺设计时需要确定的某些数据。

1 铸件尺寸公差：是指铸件各部分尺寸允许的极限偏差,它取决于铸造工艺方法等多种因素。

2 主见重量公差定义为以占铸件公称质量的百分率为单位的铸件质量变动的允许值.3 机械加工余量:铸件为保证其加工面尺寸和零件精度,应有加工余量,即在铸件工艺设计时预先增加的,而后在机械加工时又被切去的金属层厚度,称为机械加工余量,简称加工余量。

代号用 MA ，由精到粗分为ABCDEFGH和J 9个等级。

4 铸造收缩率K的定义是 K= 式中L 摸样工作面的尺寸;L 铸件尺寸.5 起模斜度：为了方便起模,在模样，芯盒的出模方向留有一定斜度,以免损坏砂型或砂芯.这个斜度称为起模斜度.6 最小铸出孔及槽.7 工艺补正量:因工艺需要在铸件相应非加工面上增加的金属层厚度称为工艺补正量。

铸造成型工艺流程一、模具准备。

咱得先把模具准备好呀。

模具就像是金属变身的魔法盒子。

制作模具可是个精细活，得按照要铸造的东西的形状和尺寸来精确打造。

这模具的材料也很有讲究，得能够承受高温，还得有足够的强度，不然在铸造的时候它要是“撑不住”可就麻烦啦。

而且模具里面的表面得特别光滑呢，如果不光滑，铸造出来的东西表面就会坑坑洼洼的，就像脸上长满了痘痘一样不好看。

二、熔炼金属。

接下来就是熔炼金属的环节啦。

把金属原料放进熔炉里，就像是给金属洗个超级热的“热水澡”。

不同的金属熔点不一样，所以得控制好熔炉的温度。

这个温度可不能马虎，高一点低一点都可能影响最终的铸造效果。

看着金属在熔炉里慢慢从固体变成液体，就像看着冰块在热水里慢慢融化一样神奇。

而且熔炼的时候还要注意金属的纯度，要是有杂质混在里面，那铸造出来的东西质量可就大打折扣了。

就像做饭的时候食材不干净，做出来的菜肯定不好吃是一个道理。

三、浇注。

等金属熔炼好了，就到了浇注这个激动人心的时刻啦。

把液态的金属小心翼翼地倒入模具里，这就像是把魔法药水倒入魔法盒子里一样。

浇注的时候速度也很关键呢，如果倒得太快，金属液可能会溅出来，就像小朋友喝水太急会呛到一样。

要是倒得太慢，金属液可能在还没倒完的时候就开始凝固了，那可就糟糕啦。

而且浇注的时候要保证金属液均匀地流入模具的各个角落，不然铸造出来的东西可能会有部分不完整或者形状奇怪。

四、冷却。

浇注完了之后就是冷却的过程啦。

这时候就只能静静地等着金属在模具里慢慢冷却。

就像烤完蛋糕要等它在烤箱里慢慢定型一样。

冷却的速度也会影响铸造的质量呢。

如果冷却得太快，金属内部可能会产生应力，就像人突然受冷会感冒一样，铸造出来的物件可能会出现裂缝。

如果冷却得太慢，又会影响生产效率。

五、脱模。

等金属完全冷却之后，就可以脱模啦。

这就像是把魔法变出来的东西从魔法盒子里取出来。

脱模的时候要特别小心，可不能把刚刚铸造好的东西弄坏了。

有时候可能还需要一些小工具来帮忙，就像从蛋糕模具里取蛋糕可能要用小刮刀一样。

铸造生产的工艺流程铸造生产是一个复杂的多工序组合的工艺过程，它包括以下主要工序：1）生产工艺准备，根据要生产的零件图、生产批量和交货期限，制定生产工艺方案和工艺文件，绘制铸造工艺图；2）生产准备，包括准备熔化用材料、造型制芯用材料和模样、芯盒、砂箱等工艺装备；3）造型与制芯；4）熔化与浇注；成形原理铸造生产是将金属加热熔化，使其具有流动性，然后浇入到具有一定形状的铸型型腔中，在重力或外力（压力、离心力、电磁力等）的作用下充满型腔，冷却并凝固成铸件（或零件）的一种金属成形方法。

图1 铸造成形过程铸件一般作为毛坯经切削加工成为零件。

但也有许多铸件无需切削加工就能满足零件的设计精度和表面粗糙度要求，直接作为零件使用。

型砂的性能及组成1、型砂的性能型砂（含芯砂）的主要性能要求有强度、透气性、耐火度、退让性、流动性、紧实率和溃散性等。

2、型砂的组成型砂由原砂、粘接剂和附加物组成。

铸造用原砂要求含泥量少、颗粒均匀、形状为圆形和多角形的海砂、河砂或山砂等。

铸造用粘接剂有粘土（普通粘土和膨润土）、水玻璃砂、树脂、合脂油和植物油等，分别称为粘土砂，水玻璃砂、树脂砂、合脂油砂和植物油砂等。

为了进一步提高型（芯）砂的某些性能，往往要在型（芯）砂中加入一些附加物，如煤份、锯末、纸浆等。

型砂结构，如图2所示。

图2 型砂结构示意图工艺特点铸造是生产零件毛坯的主要方法之一，尤其对于有些脆性金属或合金材料（如各种铸铁件、有色合金铸件等）的零件毛坯，铸造几乎是唯一的加工方法。

与其它加工方法相比，铸造工艺具有以下特点：1）铸件可以不受金属材料、尺寸大小和重量的限制。

铸件材料可以是各种铸铁、铸钢、铝合金、铜合金、镁合金、钛合金、锌合金和各种特殊合金材料；铸件可以小至几克，大到数百吨；铸件壁厚可以从0．5毫米到1米左右；铸件长度可以从几毫米到十几米。

2）铸造可以生产各种形状复杂的毛坯，特别适用于生产具有复杂内腔的零件毛坯，如各种箱体、缸体、叶片、叶轮等。

精密铸造工艺流程精密铸造是一种高精度、高质量的铸造工艺，其在航空航天、汽车、船舶、机械等领域有着广泛的应用。

精密铸造工艺流程的规范与否直接影响着产品的质量和性能，下面我们就来详细介绍一下精密铸造工艺流程。

首先，精密铸造的工艺流程包括模具设计、熔炼、浇注、凝固、脱模、清理和表面处理等环节。

模具设计是整个工艺流程的第一步，它直接关系到产品的成型质量和尺寸精度。

在模具设计中，需要考虑产品的结构特点、材料特性以及生产工艺等因素，确保模具能够满足产品的成型需求。

其次，熔炼是精密铸造的关键环节之一。

在熔炼过程中，需要选择合适的合金材料，并通过严格的配料、熔炼和处理工艺，确保合金的化学成分和温度达到要求，以保证浇注时的流动性和凝固过程中的组织结构。

接下来是浇注和凝固阶段。

在浇注过程中，需要控制浇注速度和温度，避免气泡和夹杂物的产生，确保铸件的内部质量。

而在凝固过程中，需要控制冷却速度，避免产生组织缺陷，保证铸件的力学性能和表面质量。

脱模和清理是精密铸造工艺中不可忽视的环节。

脱模需要根据具体产品和模具的特点，选择合适的脱模剂和脱模工艺，以避免产生脱模裂纹和表面缺陷。

清理工艺则包括除渣、除砂、除氧化皮等步骤，以确保铸件表面的光洁度和完整性。

最后是表面处理。

表面处理可以包括喷砂、抛光、喷漆、电镀等工艺，以提高产品的表面光洁度、耐腐蚀性和装饰性。

总的来说，精密铸造工艺流程是一个复杂而严谨的系统工程，需要各个环节的紧密配合和严格控制。

只有通过精密的工艺流程，才能保证产品的质量和性能达到设计要求。

希望本文对精密铸造工艺流程有所帮助，谢谢阅读！。
