Creo5.0Creo6.0快捷键映射键(工厂实用史上最全)第6次修改

Creo_Elements/Pro_5.0 Creo6.0快捷键映射键(工厂实用史上最全) 第6版一．以下是秋璞快捷键全新界面设计
1. F开头：指常用基础特征和编辑特征，如：FF 拉伸，FG旋转，FB边界混合。

2. G开头，创建基准和草绘特征、方向。

GF创建基准面，GG进入草绘。

3. D开头：指工程特征，如DC倒圆角，DE倒角。

ＤＤ重定义
4. S开头，草绘命令：SA直线，ＳＨ调出常用图块
5 E开头:拉伸旋转等的选项设置。

如ＥＥ穿透所有材料，ＥＸ拉伸到指定面，
6. A开头，分析命令与退出。

质量分析，干涉分析，测量，如：ＡＤ是直径，ＡＲ是半径，ＡＡ取消退出所有窗口
7. W与V开头，查看与显示隐藏隐含。

8.C开头：复制命令：ＣＣ复制,ＣＶ移动旋转复制，ＣＦ外部复制
9. R开头，工程图命令。

ＲＲ标数
二．
1常用快捷键都设计在键盘左侧，方便左手操作，能提高画图效率，达到不看键盘，不看图标的程度。

2.经过“秋璞工业设计”长达15年的画图总结，大约340个快捷键。

3.方便记忆，有分大类
5.增加了螺丝零件库和特征库。

秋璞工业设计，为中国制造业提高设计效率20191110。

Creo Parametric快捷键

PTC Creo Parametric keyboard shortcuts ! $F2 打开文件! $F3 侧面影像曲线! $F4 拨模检测! $F5 增加绘图模型! $F6 增加一般视图! $F7 增加投影视图! $F8 增加剖面视图! $F9 视图管理器! $F10 分解元件! $F11 特征操作! $F12 元件操作! F1 新建零件! F2 新建组件! F3 新建模具型腔! F4 新建NC装配! F5 新建绘图! F6 另存为DWG文件! F7 另存为STP文件! F8 另存为IGS文件! F9 另存为NEU文件! F0 另存为PDF文件! 0 草绘设置! 1 草绘参照! 2 草绘视图! 3 草绘完成! 4 草绘标注尺寸! 5 草绘参考尺寸! 61 竖直约束! 62 水平约束! 63 垂直约束! 64 相切约束! 65 中点约束! 66 重合约束! 67 对称约束! 68 相等约束! 69 平行约束! 7 过滤器为几何! 8 过滤器为面组! 9 过滤器为特征! S` 草绘文本! S1 草绘直线! S2 草绘圆! S3 草绘圆弧! S4 草绘拐角距形! S5 草绘投影! S6 草绘偏移! S7 草绘中心距形! S8 草绘同心圆! S9 草绘相切线! S0 草绘导入! D` 几何点! D1 构造点! D2 几何中心线! D3 构造中心线! D4 分割段! D5 删除段! D6 拐角修剪! D7 圆角修剪! D8 倒角修剪! D9 旋转调整大小! D0 调色板! JH 草绘镜相! JJ 特征镜相! JK 几何镜相! GD 设定当前的视图方向为DEFAULT ! GT 设定当前的视图方向为TOP! GM 设定当前的视图方向为BOTTOM ! GR 设定当前的视图方向为RIGHT! GL 设定当前的视图方向为LEFT! GF 设定当前的视图方向为FRONT! GB 设定当前的视图方向为BACK! GO 视图重定向! G1 使用默认系统颜色! G2 使用深色系统颜色! G3 使用自定义系统颜色! ` 重画! GH 隐藏线! GN 消隐! GG 着色! GY带边着色! GC 设置旋转中心! ZA基准平面显示开关! ZS 基准轴显示开关! ZX 基准点显示开关! ZC 坐标系显示开关! ZD 旋转中心开关! KM Creo选项! KN 模型属性! KJ 快捷键设置! KT 模型树设置! KL 切换模型树的显示! KK 显示模型树! LL 显示层树! L, 隐藏并保存图层! L. 取消隐藏图层! L; 一键隐藏基准面及坐标系! LP 层属性! LO 创建新图层并命名为PL! I8 激活插入模式! I9 取消插入模式! IU 插入UDF! IP发布几何! IG 复制几何! IM 插入合并/继承! IF 复制自零件/模板! ID 独立几何! IO 插入偏移平面! YJ 计算器! YH 拔模增量计算工具! SD 保存并删除旧版本! EC 拭除当前! ED 拭除未显示的! EE 清理旧版本和垃圾文件! SW 设置工作目录! FN 文件重命名! FF 文件重命名(组件下选择零件) ! DA基准平面工具! DS 基准轴工具! DX 基准点工具! DC 基准座标系工具! UJ 经过点创建曲线! UU 草绘曲线! UP 投影曲线! UI 相交曲线! ZZ 孔放置线性参照! HB 标准轮廓孔! HH 螺纹孔! H3 M3沉头孔! H4 M4沉头孔! H5 M5沉头孔! H6 M6沉头孔! H8 M8沉头孔! H10 M10沉头孔! H12 M12沉头孔! H14 M14沉头孔! H16 M16沉头孔! H18 M18沉头孔! H20 M20沉头孔! H22 M22沉头孔! H24 M24沉头孔! CX 复制曲面! CD 复制->粘贴! CF 选择性粘贴! DD 倒角! RR 倒圆角! RF 编辑定义! RD 编辑选定的特征! RG 重新生成! RE 只读特征! PP按方向阵列! PI 按轴阵列! DR 定义草绘平面! DW 定义草绘方向为TOP! DE 定义草绘方向为BOTTOM! FC 特征创建! FX 特征复制! FV 特征复制->平移! FT 扭曲特征! FG 创建组! XC 拉伸->贯通! XD 拉伸->反转方向! XX 拉伸->对称! XF 拉伸->到平面! XZ 拉伸->双侧到平面! CC 拉伸->选项! XV 加材料->高级! CV 去材料->高级! SV 曲面->高级! XS 加材料->扫描! CS 去材料->扫描! SS 曲面->扫描! XE 加材料->拉伸! CE 去材料->拉伸! SE 曲面->拉伸! XR 加材料->旋转! CR 去材料->旋转! SR 曲面->旋转! FD 曲面填充! FB 边界混合! SF 自由曲面! SH 加厚片体! ES 实体化! ER 移除! EX 曲面延伸! ET 曲面延伸到平面! SZ 曲面合并! ZQ 曲面合并(不用选择曲面先进入曲面合并对话框) ! SX 曲面修剪! O 偏距! TY替换面->保留替换面组! TT 替换面->不保留替换面组! VS 绘图属性! VF 工程图标注尺寸! VD 插入默认视图! VG 绘图模型设置! VH 视图显示隐藏线! VN 视图显示消隐! - 剖面线间距减半! = 剖面线间距加倍! HY参考零件剖面线! HJ 剖面线间距设置! HG 剖面线角度设置! VV 动态剖切! VB 截面激活! VC 截面取消激活! AS 装配零件! AX 创建零件! AD 零件按缺省装配! AQ 在单独窗口中显示装配元件! AZ 在组件窗口中显示装配元件! A W 激活选中的零件! B 打开选中的零件! N 关闭窗口! , 隐藏! . 取消隐藏! / 全部取消隐藏! ; 遮蔽! ' 取消遮蔽! HI 遮蔽对话框! HU 取消遮蔽对话框! [ 线框显示选定的零件! ] 着色显示选定的零件! \ 透明显示选定的零件! SM 设置零件密度为1.0g/cm^3! CM 测量零件质量! CH 厚度检查! CP 塑料顾问! CQ 分型面检查! FE 查找单侧边! QQ 测量距离! QA测量角度! Q1 测量直径! Q2 测量半径! DF 拨模! SC 按比例收缩! PL 创建分型面! PO 分型面关闭! PK 创建虎口! SQ 裙边曲面! M1 从体积块中分割出新的体积块! M2 把工件分割为两个体积块! ML 定位参照零件! MP 装配参照零件! MB 自动创建工件! MF 模具模型特征操作! MM 模具模型创建! MN 模具元件分割! MT 抽取模具元件! RU 创建流道! W A创建水路! A1 移动! A2 偏移几何! A3 修改解析曲面! A4 编辑倒圆角! A T 替代! AC 陈列识别! A V 对称识别! AB 连接! HM 手动修复菜单! C1 间隙->自动缝合! C2 间隙->手动选取链! C3 间隙->接受! C4 编辑边界! C5 选取围线->选取全部! C6 投影边! C7 组合! C8 合并边! C9 移动顶点! C0 收缩几何! E1 新建EMX项目! E2 EMX项目分类! E3 EMX装配定义! E4 EMX元件状态! E5 EMX定义螺钉! E6 EMX定义顶杆! E7 EMX定义冷却元件! E8 EMX装配库元件! E9 EMX定义顶出限位柱! E0 EMX定义垃圾盘! QW EMX模型轮廓! W1 模型窗口! W2 模具窗口! W3 添加元件到定模! W4 添加元件到动模! WW 视图窗口! WQ 显示定模! WE 显示动模! WS 显示主视图! WX 产品最大边界盒(UDF) ! TR 替换面(UDF)! UB 创建基准符号(UDF)! UN 刻零件名称(UDF)! UR 挖带R角的框(UDF)! UK 挖带避空孔的框(UDF) ! MK 避空孔(UDF)! UH 创建水路(UDF)! UO 创建模板进出水孔(UDF) ! UL 锁紧块楔入槽(UDF)! AG 斜销固定孔(UDF)! UT 面板唧咀孔(UDF)。

Creo2.0快捷键

编辑尺寸编辑 EC 编辑定义 ED 复制并特殊贴粘 CV 激活选择零组件 GH 截面取消激活 HG 单位变更 DB 材料变更 CB 3D注释平面定义 ZD 符数转换 FS 测量&分析测量摘要 AE 距离 AA 面面距 AS 线线距 XX 曲线长度 QX 角度 AG 直径 DT 干涉分析 GS 质量 ZA 动态截面 F3 曲面边界混合 BD 取代曲面 QD 位移曲面 F12 曲面合并 MM 曲面移除特征 ER
共 134 快o快捷键-2014.5.26
系统设定工作目录拭除内存未显示删除旧版本(PURGE) 保存并删除旧版本打开文件对话框打开所选零件重新命名备份保存副本关闭当前窗口属性参数关系/工程图添加公差表映射键模型树变窄打开配置选项复制格式化参数视图&窗口外观管理器视图管理器定向视图草绘正向注释显示开关隐藏取消隐藏全部取消隐藏线框视图着色视图隐藏线视图无隐藏线视图基准平面开关基准轴开关基准点开关基准坐标开关选择父项在模型树中定位 ` F2 DD SS DQ DE RA BF FB GB SX CS GC KJ JJ OP FC F9 AD DX XD 3D DS SD WX XS ZS ES WS GA GZ GQ GF FF DA 草绘新建草绘激活草绘或孔参照草绘直线草绘切线草绘几何中心线/倒角草绘构造中心线草绘矩形草绘中心矩形草绘圆草绘(工程图)标注使用边草绘偏移草绘加厚草绘打断草绘剪切草绘相交草绘(特征)镜像调色板调色板跑道形调色板六边形草绘OK 不保存退出草绘约束垂直约束水平约束正交约束相切约束中点约束重合约束对称约束相等约束平行草绘尺寸锁定草绘插入2D数据 SE/F4 CC ZX ZT DC DV RE RR CE CD BB BV BC BR TR EX GX TS TE TB TT QQ VE VS VC VT VZ VG VX VD VF SA 2D 工程图新建无图框工程图新建选择图框工程图快速转换DWG文件确认转换DWG文件工程图带隐藏线视图工程图无隐藏线视图工程图从动环境视图自动标注或3D注释标注引线注解文件注解表面粗糙度插入视图选定图形比例设置打开工程图对应模型特征拉伸旋转钣金平面壁钣金平整壁钣金法兰壁扫描孔阵列 M4,5,6,8螺纹孔 M4,5,6,8沉头孔 M4,5,6,8通螺纹孔反向(特征,装配) 反向剪切贯穿切除材料/取消切除深度对中倒圆角创建基准平面创建基准轴创建基准点插入管道删除选定特征组件 WG XG DW DG GE GW GR ZB EB WB BG CT BS D3 F5 F6 BA F7 F8 SM WW AR 44,55,66,88 C4,C5,C6,C8 B4,B5,B6,B8 FX ZZ VV/VB DZ DR CA CZ CQ GD EE 新增组件重复装配重新建构激活装配参照输入数值预设装配配合归零/贯穿 XZ CF CX 11,22,33 SZ DF GG

PROE_CREO_快捷键

(1) 视图
(View)
操作快捷
键,以字
母“V”
开头
AV
解释
备注
AX
VD
默认3D 视图
D=Default
CC
VS
着色视图
“S”表示“Shade”
CD
VH
隐藏线视图
“H”表示“Hidden”
CF
VF
显示/ 隐藏基准面 “F”表示“off”
CX
VR
刷新视图
“R”表示“Repaint”
OP
(2) 建造 (Creat)
基准点开关基准坐标系开关拭出当前绘制中心线直线约束动态修剪撤销上一步操作
测量曲面复制建立层
2:重新调整对象使其完全显示在屏幕上
（10）按 Close按钮关闭对话框
（11）以后还要录制，重复一遍上面的步骤就 OK了，需要说明的是：你想要录制那一个模式的快捷键，就需要在那一个模式下工作，比如，你录制的是草绘器的快捷键，就需要进入草绘器才能录制快捷---键 ---；-----------------------------------------------------------------2-、---我使用的pro/e快捷键
我的所有快捷键全部安排在左手，全是字母键，使用时是全自动的，我的快捷键分成三个部分，全部是两个字母，分别是 (说明时使用大写，录制时，使用时快捷键使用小写）
1、视图 (View)操作，字母“V “开头（因为视图的英文为“View “V）D、缺省3D 视图，D表示Default, 使用得非常多
VS S表示 Shading，着色视图

Creo设置快捷键的方法

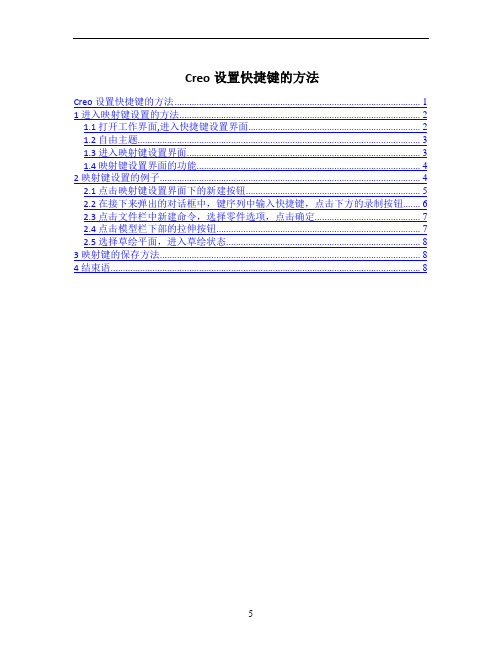

Creo设置快捷键的方法Creo设置快捷键的方法 (1)1 进入映射键设置的方法 (2)1.1 打开工作界面,进入快捷键设置界面 (2)1.2 自由主题 (3)1.3 进入映射键设置界面 (3)1.4 映射键设置界面的功能 (4)2 映射键设置的例子 (4)2.1 点击映射键设置界面下的新建按钮 (5)2.2 在接下来弹出的对话框中，键序列中输入快捷键，点击下方的录制按钮 (6)2.3 点击文件栏中新建命令，选择零件选项，点击确定 (7)2.4 点击模型栏下部的拉伸按钮 (7)2.5 选择草绘平面，进入草绘状态 (8)3 映射键的保存方法 (8)4 结束语 (8)Creo软件是我们常用的一种三维建模软件，其在工程设计上面儿应用的范围很广，而该软件特有的设置快捷键的方法将有助于加速工作效率的提升，下面就以实际例子介绍 Creo.快捷键设置的方法.1 进入映射键设置的方法1.1 打开工作界面,进入快捷键设置界面首先要打开 Creo.软件,在打开的界面中,点击左上角的文件选项,在弹出的下拉菜单中选择选项按钮.1.3 进入映射键设置界面进入 Creo.选项界面之后,点击左侧的环境按钮,然后点击中部的映射键设置按钮,进入异世界设置状态.1.4 映射键设置界面的功能在映射键设置界面的左侧为已经设置好的映射键命令,右侧有几个按钮,分别是新建映射键按钮,修改映射键按钮，运行映射键按钮，以及删除和保存映射键按钮。

2 映射键设置的例子下面以实例介绍设置映射键的方法和保存方法，本例的方法以求达到的效果是，一键创建一个零件并进入到拉伸状态下的草会状态下，按照正常的按钮操作方法，做到这一步，首先得点击创建一个新软件，然后得点击拉伸，然后接着点击进入草图状态，至少有这么三个步骤；而通过快捷键的设置，我们可以实现一键就完成这三个步骤，大大提升了工作效率，是每一个从事工程技术设计及三维建模的人员必须掌握的最基本的技能之一。

2.1 点击映射键设置界面下的新建按钮2.2 在接下来弹出的对话框中，键序列中输入快捷键，点击下方的录制按钮2.3 点击文件栏中新建命令，选择零件选项，点击确定2.4 点击模型栏下部的拉伸按钮2.5 选择草绘平面，进入草绘状态3 映射键的保存方法映射键设置好后，若要长期针对不同的文件使用，一定要保存到安装目录下的固定位置\Creo 2.0\Common Files\M020\text\下面，并替换原有的 ConfIg.文件，若电脑存在加密功能的，还需要对该文件进行解密，保存好后，重新打开creo软件，直接点击所设置的快捷键，便可完成相应步骤的操作过程。

Creo快捷键设置与配置文件

Creo快捷键设置与配置文件目录一、基本说明 (2)二、如何将本套快捷键导入配置 (3)三、如何录制快捷键 (4)四、附录(快捷键配置文件) (6)一、基本说明1.本快捷键由本人工作中整理而来，全部由左手操作，能显著提高工作效率。

2.快捷键全部为一个或两个键，因为我觉得三个太难记了……3.选取菜单栏中常用的111个命令录制快捷键，不要怕难记，细心的朋友会发现快捷键键盘位置的与菜单栏中命令的位置是对应的，初期只要记住一个就能推测出其他的快捷键。

可以由下图辅助记忆，利用这套快捷键画第一套图时请一定强迫自己用快捷键，哪怕你很轻易就能用鼠标点到对应的命令。

当你画完一套图后就能用的得心应手了。

（下图所示，原图分辨率为2635×1463，若看不清，请拖大或另存出来。

Ps：因为怕别人盗图，所以在图中加了水印，不影响大家使用，请见谅）4.若是初学Creo的新手，请在用鼠标熟练操作菜单栏中的命令后再学习使用快捷键，否则用起来会很痛苦。

二、如何将本套快捷键导入配置1.用记事本打开你Creo所使用config文件，如图：。

2.复制“四、附录”中的配置文件到config文件中的末尾。

（注：配置文件中若为相同键位设置过不同的快捷方式，则后面的有效，前面的无效。

所以复制到末尾能覆盖前面的快捷键设置）3.Ok，关闭Creo后重新启动就可以使用了。

4.什么，你不知道Creo所使用的config文件在哪？请找到桌面上Creo的图标，右键选择属性，图中“起始位置”便是。

三、如何录制快捷键1.在“文件”->“选项”->“环境”选项卡下面，中部的位置，有一个“映射键设置...”，点击“映射键设置...”；或按快捷键“kj”。

调出图3-1对话框。

图3-1 图3-2 图3-32.点击“新建”，在录制映射键的“键序列”栏填入快捷键，如：qq；在“名称”栏填入名称，如复制几何（可以任意输入，方便自己记忆便可，也可以不输入）。

CREO(PROE)快捷键70个

CREO(PROE)快捷键70个1.BR-重命名pa tr-切减总目录3.do-偏移基准面4.PFC-实体总目录5.II-测量分析6.PA-总目录7.TC-中曲线拔模8.UI-曲面圆角9.BE-删除进程数据10.CE-切减拉伸11.DX-基准轴总目录12.FP-阵列13.IM-特征分析14.TF-偏移15.UA-高级曲面16.QU-退出part17.CR-切减旋转18.DT-两面建轴19.DZ-删除20.RO-倒圆角目录21.TP-曲面片22.UJ-边界曲面23.VV-视图24.CS-切减扫描25.DE-曲线总目录26.FD-删除阵列27.RA-高级倒圆角28.UM-曲面合并29.CU-切减面组30.DK-草绘曲线31.FR-恢复32.RL-模型关系33.UU-曲面总目录34.UT-曲面修剪35.EN-环境总目录36.CA-切减高级总目录37.DN-投影曲线38.FV-重定义39.PO-实体总目录40.UE-拉伸曲面41.UX-曲面延拓42.ED-隐藏面43.CG-倒角45.FN-插入模式46.PE-拉伸47.SH-抽壳48.UR-旋转曲面-曲面拔模50.EP-隐藏点51.CO-复制总目录52.DH-曲线+面53.FM-镜像几何54.PR-旋转55.TW-扭曲总目录-扫描曲面57.XZ-截面总目录58.EA-隐藏轴59.DY-坐标系总目录60.PW-扫描61.TD-中平面拔模62.UO-曲面偏移63.ZZ-设置总目录64.EC-隐藏坐标系65.DA-基准面总目录67.PU-面组68.TR-替换69.UC-曲面复制70.ZN-设置名称。

自设proe（creo）快捷键

自设pro/E(CREO)快捷键梁达科*****************2016-4-29 config.promapkey xo @MAPKEY_LABEL倒角;~ Command `ProCmdChamferEdge`;mapkey xx @MAPKEY_LABEL拉伸实体;~ Command `ProCmdFtExtrude` ;\mapkey(continued) ~ Activate `main_dlg_cur` `chkbn.extrev_1_placement.0`1 ;\mapkey(continued) ~ Trigger `extrev_1_placement.0.0` `PH.section_select_list` `0`;\mapkey(continued) ~ Trigger `extrev_1_placement.0.0` `PH.section_select_list` ``;\mapkey(continued) ~ Activate `extrev_1_placement.0.0` `PH.Sketch`;\mapkey(continued) ~ Trigger `Odui_Dlg_01` `t1.PlnMru`2 `` ``;\mapkey(continued) ~ Trigger `Odui_Dlg_01` `t1.PlnMru`2 `` ``;\mapkey(continued) ~ Trigger `Odui_Dlg_01` `t1.PlnMru`2 `` ``;mapkey rr @MAPKEY_LABEL旋转实体;~ Command `ProCmdFtRevolve` ;\mapkey(continued) ~ Activate `main_dlg_cur` `chkbn.revolve_1_placement.0`1 ;\ mapkey(continued) ~ Activate `revolve_1_placement.0.0` `PH.Sketch`;mapkey ss @MAPKEY_LABEL可变截面扫描;~ Command `ProCmdFtLoft` ;\ mapkey(continued) ~ Select `main_dlg_cur` `maindashInst0.SldSrf`1 `sld`;\ mapkey(continued) ~ Enter `main_dlg_cur` `dashInst0.Quit`;\mapkey(continued) ~ Exit `main_dlg_cur` `dashInst0.Quit`;mapkey uj @MAPKEY_LABEL边界混合曲面;~ Command `ProCmdFtBndBlend`; mapkey ff @MAPKEY_LABEL倒圆角0.5;~ Command `ProCmdRound` ;\mapkey(continued) ~ Input `main_dlg_cur` `maindashInst0.cir_rad_list` `0.5`;\ mapkey(continued) ~ Update `main_dlg_cur` `maindashInst0.cir_rad_list` `0.5`;\ mapkey(continued) ~ Activate `main_dlg_cur` `maindashInst0.cir_rad_list`;\ mapkey(continued) ~ FocusOut `main_dlg_cur` `maindashInst0.cir_rad_list`; mapkey cg @MAPKEY_LABEL边倒角1;~ Command `ProCmdChamferEdge` ;\ mapkey(continued) ~ Open `main_dlg_cur` `maindashInst0.Dvalue_list`;\mapkey(continued) ~ Close `main_dlg_cur` `maindashInst0.Dvalue_list`;\mapkey(continued) ~ Input `main_dlg_cur` `maindashInst0.Dvalue_list` `1`;\ mapkey(continued) ~ Update `main_dlg_cur` `maindashInst0.Dvalue_list` `1`;\ mapkey(continued) ~ Activate `main_dlg_cur` `maindashInst0.Dvalue_list`;\ mapkey(continued) ~ FocusOut `main_dlg_cur` `maindashInst0.Dvalue_list`; mapkey uk @MAPKEY_LABEL拔模;~ Command `ProCmdDraft`;mapkey sh @MAPKEY_LABEL抽壳;~ Command `ProCmdShell` ;\mapkey(continued) ~ Input `main_dlg_cur` `maindashInst0.OverallThickness` `0`;\ mapkey(continued) ~ Input `main_dlg_cur` `maindashInst0.OverallThickness` `0.`;\ mapkey(continued) ~ Input `main_dlg_cur` `maindashInst0.OverallThickness` `0.5`;\ mapkey(continued) ~ Update `main_dlg_cur` `maindashInst0.OverallThickness` `0.5`;\ mapkey(continued) ~ Activate `main_dlg_cur` `maindashInst0.OverallThickness`;\ mapkey(continued) ~ FocusOut `main_dlg_cur` `maindashInst0.OverallThickness`; mapkey hh @MAPKEY_LABEL孔;~ Command `ProCmdHole`;mapkey dk @MAPKEY_LABEL草绘;~ Command `ProCmdDatumSketCurve` ;\ mapkey(continued) ~ Trigger `Odui_Dlg_00` `t1.PlnMru`2 `` ``;\mapkey(continued) ~ Trigger `Odui_Dlg_00` `t1.PlnMru`2 `` ``;\mapkey(continued) ~ Trigger `Odui_Dlg_00` `t1.PlnMru`2 `` ``;mapkey da @MAPKEY_LABEL基准平面;~ Command `ProCmdDatumPlane` ;\ mapkey(continued) ~ Trigger `Odui_Dlg_00` `t1.constrs_table`2 `` ``;\mapkey(continued) ~ Trigger `Odui_Dlg_00` `t1.constrs_table`2 `` ``;mapkey dx @MAPKEY_LABEL基准轴;~ Command `ProCmdDatumAxis` ;\mapkey(continued) ~ Trigger `Odui_Dlg_00` `t1.constrs_table`2 `` ``;\mapkey(continued) ~ Trigger `Odui_Dlg_00` `t1.constrs_table`2 `` ``;mapkey dg @MAPKEY_LABEL基准点;~ Command `ProCmdDatumPointGeneral` ;\ mapkey(continued) ~ Trigger `Odui_Dlg_00` `t1.RefsTable`2 `` ``;mapkey re @MAPKEY_LABEL加强筋;\mapkey(continued) ~ Activate `main_dlg_cur` `tb_FtRibs` `ProCmdProfRib.tb_FtR`;\mapkey(continued) ~ Command `ProCmdProfRib` ;~ Activate `main_dlg_cur``chkbn.rib_refs.0`1 ;\mapkey(continued) ~ Activate `rib_refs.0.0` `PH.Sketch`;mapkey mi @MAPKEY_LABEL镜像特征;~ Command `ProCmdFtMirror`;mapkey ue @MAPKEY_LABEL拉伸曲面;~ Command `ProCmdFtExtrude` ;\mapkey(continued) ~ Select `main_dlg_cur` `maindashInst0.solid_surf_rg`1 `Surface`;\ mapkey(continued) ~ Activate `main_dlg_cur` `chkbn.extrev_1_placement.0`1 ;\mapkey(continued) ~ Activate `extrev_1_placement.0.0` `PH.Sketch`;mapkey um @MAPKEY_LABEL曲面合并;~ Command `ProCmdFtMerge`;mapkey rf @MAPKEY_LABEL草绘参照;\mapkey(continued) ~ Timer `UI Desktop` `UI Desktop` `popupMenuRMBTimerCB`;\mapkey(continued) ~ Command `ProCmdSketReferences`;mapkey ut @MAPKEY_LABEL曲面修剪;~ Command `ProCmdFtTrim`;mapkey ex @MAPKEY_LABEL曲面延伸;~ Command `ProCmdFtExtend`;mapkey uo @MAPKEY_LABEL曲面偏移;~ Command `ProCmdFtOffset`;mapkey su @MAPKEY_LABEL扫描伸出项;~ Command `ProCmdProtSwpSld`;mapkey sc @MAPKEY_LABEL扫描切口;~ Command `ProCmdCutSwpSld`;mapkey bl @MAPKEY_LABEL混合伸出项;~ Command `ProCmdProtBlendSld`;mapkey vv @MAPKEY_LABEL对正视图;~ Command `ProCmdViewSketchView`;mapkey nn @MAPKEY_LABEL基准面显示;~ Command `ProCmdEnvDtmDisp` 0;mapkey rc @MAPKEY_LABEL矩形;~ Command `ProCmdSketRectangle` 1;mapkey tr @MAPKEY_LABEL快速修剪;~ Command `ProCmdEditDelSeg` 1;mapkey ll @MAPKEY_LABEL直线;~ Command `ProCmdSketLine` 1;mapkey cc @MAPKEY_LABEL圆;~ Command `ProCmdSketCenterPoint` 1;mapkey dd @MAPKEY_LABEL标注;~ Command `ProCmdSketDimension` 1;mapkey sd @MAPKEY_LABEL样条;~ Command `ProCmdSketSpline` 1;mapkey fd @MAPKEY_LABEL草图倒圆角;~ Command `ProCmdSketCircular` 1;mapkey gg @MAPKEY_LABEL相等约束;~ Command `ProCmdSketEqualConstr`;mapkey ee @MAPKEY_LABEL删除;;\mapkey(continued) ~ Timer `UI Desktop` `UI Desktop` `popupMenuRMBTimerCB`;\mapkey(continued) ~ Command `ProCmdEditDeleteSket`;mapkey tt @MAPKEY_LABEL相切;\mapkey(continued) ~ Activate `main_dlg_cur` `tbSketConstr` `ProCmdSketTangentConstr.tbSket`;\ mapkey(continued) ~ Command `ProCmdSketTangentConstr`;mapkey aa @MAPKEY_LABEL圆弧;~ Command `ProCmdSket3Point` 1;mapkey we @MAPKEY_LABEL使用现有线;~ Command `ProCmdSketProject` 1;mapkey q @MAPKEY_LABEL退出草绘;~ Command `ProCmdSketDone` ;\mapkey(continued) ~ Activate `UI Message Dialog` `yes`;mapkey er @MAPKEY_LABEL编辑定义;\mapkey(continued) ~ RButtonArm `main_dlg_cur` `PHTLeft.AssyTree` `node2`;\mapkey(continued) ~ PopupOver `main_dlg_cur` `ActionMenu`1 `PHTLeft.AssyTree`;\ mapkey(continued) ~ Open `main_dlg_cur` `ActionMenu`;~ Close `main_dlg_cur` `ActionMenu`;\ mapkey(continued) ~ Activate `main_dlg_cur` `Redefine`;mapkey 1 @MAPKEY_LABEL前;~ Command `ProCmdViewNamePick` 1 ;\mapkey(continued) ~ Select `nameviewlist` `nv_list`1 `FRONT`;mapkey 2 @MAPKEY_LABEL后;~ Command `ProCmdViewNamePick` 1 ;\mapkey(continued) ~ Select `nameviewlist` `nv_list`1 `BACK`;mapkey 3 @MAPKEY_LABEL左;~ Command `ProCmdViewNamePick` 1 ;\mapkey(continued) ~ Select `nameviewlist` `nv_list`1 `LEFT`;mapkey 4 @MAPKEY_LABEL右;~ Command `ProCmdViewNamePick` 1 ;\mapkey(continued) ~ Select `nameviewlist` `nv_list`1 `RIGHT`;mapkey 5 @MAPKEY_LABEL上;~ Command `ProCmdViewNamePick` 1 ;\mapkey(continued) ~ Select `nameviewlist` `nv_list`1 `TOP`;mapkey 6 @MAPKEY_LABEL下;~ Command `ProCmdViewNamePick` 1 ;\mapkey(continued) ~ Select `nameviewlist` `nv_list`1 `BOTTOM`;mapkey ar @MAPKEY_LABEL阵列特征;~ Command `ProCmdFtPattern`;mapkey cv @MAPKEY_LABEL中心线;\mapkey(continued) ~ Activate `main_dlg_cur` `tbLines` `ProCmdSketCenterline.tbLine`;\ mapkey(continued) ~ Command `ProCmdSketCenterline` 1;mapkey cb @MAPKEY_LABEL旋转中心线;\mapkey(continued) ~ Activate `main_dlg_cur` `tbLines` `ProCmdSketGeomCenterline.tbLine`;\ mapkey(continued) ~ Command `ProCmdSketGeomCenterline` 1;mapkey rt @MAPKEY_LABEL关闭;~ Select `main_dlg_cur` `MenuBar1`1 `Windows`;\ mapkey(continued) ~ Close `main_dlg_cur` `MenuBar1`;\mapkey(continued) ~ Activate `main_dlg_cur` `Windows.psh_win_close`;pro_mf_cl_dir E:\proefile\CNsketcher_lock_modified_dims yessketcher_dimension_autolock nomapkey wq @MAPKEY_LABEL删除旧版本;~ Close `main_dlg_cur` `appl_casc`;\mapkey(continued) ~ Command `ProCmdFilePurge` ;;mapkey yy @MAPKEY_LABEL重合;~ Command `ProCmdSketAlignConstr`;spin_with_part_entities noreal_time_rendering_display transparent_floordisplay_plane_tags yesdisplay_axis_tags yesdisplay_point_tags yesshade_quality 10mapkey ds @MAPKEY_LABEL测量;~ Command `ProCmdNmdTool` 1;intf3d_parasolid_export_schema sch_10004intf2d_iges_out_hatch yessketcher_starts_in_2d yessketcher_set_grid_method dynamicmapkey 7 @MAPKEY_LABEL线框;~ Command `ProCmdEnvMdlDisp` `Wireframe`; mapkey 0 @MAPKEY_LABEL着色;~ Command `ProCmdEnvMdlDisp` `Shading`;mapkey 9 @MAPKEY_LABEL带边着色;~ Command `ProCmdEnvShadedEdges` 1;mapkey 8 @MAPKEY_LABEL消隐;~ Command `ProCmdEnvNoHidden` 1;mapkey bb @MAPKEY_LABEL隐藏;\mapkey(continued) ~ RButtonArm `main_dlg_cur` `PHTLeft.AssyTree` `node10`;\mapkey(continued) ~ PopupOver `main_dlg_cur` `ActionMenu` 1 `PHTLeft.AssyTree`;\mapkey(continued) ~ Open `main_dlg_cur` `ActionMenu`;~ Close `main_dlg_cur` `ActionMenu`;\ mapkey(continued) ~ Activate `main_dlg_cur` `HideFeat_PushBtn`;mapkey df @MAPKEY_LABEL草绘;\mapkey(continued) ~ Trail `UI Desktop` `UI Desktop` `PREVIEW_POPUP_TIMER` \mapkey(continued) `main_dlg_w1:PHTLeft.AssyTree:<NULL>`;\mapkey(continued) ~ Timer `UI Desktop` `UI Desktop` `popupMenuRMBTimerCB`;\mapkey(continued) ~ Close `rmb_popup` `PopupMenu`;~ Command `ProCmdDatumSketCurve`; edge_display_quality normaldrawing_setup_file E:\CREO_WORK\zhitu.dtltol_mode nominalpro_font_dir C:\Windows\Fonts\simfang.ttfmapkey fj @MAPKEY_LABEL视图分解;~ Command `ProCmdExplodeToggle` 1;mapkey bh @MAPKEY_LABEL闭合视图;~ Command `ProCmdExplodeToggle` 0;system_colors_file E:\CREO_WORK\syscol.scldatum_point_display yesmapkey zx @MAPKEY_LABEL激活;\mapkey(continued) ~ RButtonArm `main_dlg_cur` `PHTLeft.AssyTree` `node11`;\mapkey(continued) ~ PopupOver `main_dlg_cur` `ActionMenu` 1 `PHTLeft.AssyTree`;\mapkey(continued) ~ Open `main_dlg_cur` `ActionMenu`;~ Close `main_dlg_cur` `ActionMenu`;\ mapkey(continued) ~ Activate `main_dlg_cur` `MakeActive`;mapkey dc @MAPKEY_LABEL打开;\mapkey(continued) ~ RButtonArm `main_dlg_cur` `PHTLeft.AssyTree` `node4`;\mapkey(continued) ~ PopupOver `main_dlg_cur` `ActionMenu` 1 `PHTLeft.AssyTree`;\mapkey(continued) ~ Open `main_dlg_cur` `ActionMenu`;~ Close `main_dlg_cur` `ActionMenu`;\ mapkey(continued) ~ Activate `main_dlg_cur` `OpenModel`;mapkey xj @MAPKEY_LABEL新建;~ Command `ProCmdModelNew` ;\mapkey(continued) ~ Activate `new` `chk_use_default_template` 0;@MANUAL_PAUSE输入名称;\mapkey(continued) ~ Activate `new` `OK`;\mapkey(continued) ~ Select `new_file_opts` `lst_template_names` 1 `mmns_part_solid`;\ mapkey(continued) ~ Activate `new_file_opts` `psh_ok`;mapkey ys @MAPKEY_LABEL映射键;~ Select `main_dlg_cur` `appl_casc`;\mapkey(continued) ~ Close `main_dlg_cur` `appl_casc`;~ Command`ProCmdRibbonOptionsDlg` ;\mapkey(continued) ~ Select `ribbon_options_dialog` `PageSwitcherPageList` 1 `env_layouts`;\ mapkey(continued) ~ Activate `ribbon_options_dialog` `env_layouts.Env_MapkeySet_Btn`; mapkey bj @MAPKEY_LABEL编辑;\mapkey(continued) ~ RButtonArm `main_dlg_cur` `PHTLeft.AssyTree` `node7`;\mapkey(continued) ~ PopupOver `main_dlg_cur` `ActionMenu` 1 `PHTLeft.AssyTree`;\mapkey(continued) ~ Open `main_dlg_cur` `ActionMenu`;~ Close `main_dlg_cur` `ActionMenu`;\ mapkey(continued) ~ Activate `main_dlg_cur` `L05Edit`;mapkey ty @MAPKEY_LABEL隐藏基准;\mapkey(continued) ~ Activate `main_dlg_cur` \mapkey(continued)`igToolbar_AncestorIGT_IGT_GRP_inh396938342.proe_win|.mcs29658718_mp|select_\ mapkey(continued) all_check` 0;mapkey rw @MAPKEY_LABEL轨迹筋;~ Command `ProCmdPlrib` ;@PAUSE_FOR_SCREEN_PICK;。

CAD-Creo常用快捷键

CAD 常用快捷键
快捷键说明快捷键说明
对象捕捉正交 F3 F8 填充复制 BH CO 镜像偏移 mi o 移动分解 m x 修剪延伸 tr ex 打断随图块 br b 文件块文字 w t 列表显示（对象特征）对齐 Li AL 格式刷倒圆角 Ma F 面域倒直角 region Cha 求面域的面积、周长、质心、惯性矩等 massprop 拉伸（从右往左框选） S 延伸并修剪（设置圆角半径为 0） F-S-0 点对点旋转 RO-R-旋转中心-要旋转的点-要到位的点
Creo 常用快捷键
快捷键说明
另存为关闭当前窗口打开零件剖面线角度 45 剖面线下一个视图管理器新建截面测量（草绘为参照）快捷键 Nhomakorabea说明
拭除不显示编辑定义尺寸标注剖面线角度 135 剖面线距离值默认视图方向组件中激活零件
F3 F4 dd dw we fe v
F5 3 de dv wf fd #

proecreo设置快捷键

设置快捷键的方法第一步，选择文件一一选项，在弹出的系统选项中选择环境，单击映射键设置，进入快捷键设置界面。

FTC1 Crlr i.«i 逸隕总改侥用CT--内啊塩选圖° 工作目干• "C :\?iib > 澜唱• T FIlodelCtWCX &X... 夹制曲漳诞顷Pf 时斤二冋¥.养虚比创旺弟羞厂+ 谕二=己苗朗苏悌封航口丨百姑虽理⑷；寸肝戎卄Stfi 蛀机护布r« »-■■辱出fElfi •討怕if-冷匸些栏 :僅； .，” 、边 ftSitici^a.映肘雒 X会话中的胶射龍谨名称新建（H ）…7 /僻搭® 一… 运行® _/ 删除⑼3/ 喋存⑤N 1在弹出的对话框中，选择新建,中输入快捷键名称如（拭除），然后点击录制，开始录制在“键序列”这一栏中输入按键名称如（sc ），在名称这一栏PTC Crao Parametric提示处理®加礎输入挟要慕绫戦认谡暂停，等彳录制俚）停 it (a)确定取消键序列暂停⑷ 输入选择文件一一管理会话一一拭除当前,HI ss ▼；隹备:E趣器警理⑨向刘牺潯航器口融口題■器井iS晝活动工作区域.mfjs(o)显示会活中所1有盯館的名称”打开團#的浏荒器启前链癬iJtb PTC Creo Parame'trit 舍话的瀝览器*文件▼ 樓型新韋二好析注释渲集工具視图管理会话奉性建模Tlk 7ZBIJ眾拭胖当甫也从此会话中移隆活船麽匚中的对氨保存(1)另存为迪»打印迪 *拭建未显示的©拭瞧未用的模型表示(R)从1比套话口瘙屏便用守•0管理合话良遗择工作目炭血更改工件目录.注意！在弹出的对话框中不要点击“是”,直接选择停止选择停止，单击确定，单击保存或保存全部在弹出的保存对话框中选择这个文件，单击确定。

完成设置。
