实验六 用二步法拍摄彩虹全息图一、实验目的（1）知道彩虹全息图可以用白光再现的原理。

（2）了解母全息图的拍摄特点及减小母全息图再现像的波像差技术。

（3）掌握二步法拍摄彩虹全息的方法。

（4）了解空间信息通道的原理。

二、原理概述1．什么是彩虹全息离轴全息图不能用白光再现的原因是因为色模糊造成的，为了在像面全息图的基础上进一步减小像全息图的色模糊，人们发展出了彩虹全息图。

所谓彩虹全息图实际上是在同一张干板上，同时拍摄记录下了两个物体的全息图，其一是物体的像面全息图，另一是一条距干板为明视距离(通常为25cm)的矩型狭逢的离轴全息图，如(图6-1)所示。

彩虹全息的出现开创了全息显示技术，用白光再现的全息图主要用来显示物体的三维形像，故叫做显示全息，它是别的显示方法不能代替的。

彩虹全息再现时，物体的实像浮在干板上，狭逢的实像呈现在干板前。

观察时人眼只有通过狭逢实像，才能看到物体的像，狭逢实像起了一个限制观察视角的作用（信息通道作用）。

由于是用白光再现，所以每一个波长的光都能再现出一个物像和狭逢实像，它们具有不同颜色。

它们一一对应，通过某一颜色的狭逢，只能看到同一颜色的物体。

由于狭逢在干板前的位置较远，所以错开位置也较大(即色散较大)，这样更易把不同颜色的狭逢实像分离而不重合，也就达到了把物像也分开的目的。

这样就在更大的成度上消除了色模糊，实现了白光再现。

由于可以看到由红到紫的物体图像，就似彩虹一样，这就是彩虹全息的由来。

因为要成像于干板上，按成像方法的不同可分为一步法和二步法。

2．拍摄彩虹全息图时狭缝物像位置的计算当参考光和再现光都是平行光时，狭缝的物像的位置坐标公式为μO I l l ±= (6-1) ⎪⎪⎭⎫ ⎝⎛±=R C O O I l x x ααμcos cos 1 (6-2) ⎪⎪⎭⎫⎝⎛±=R C O O I l y y ββμcos cos 1 （6-3)(图6-1)用白光再现彩虹全息图式中O α，O β为物光的两个方位角，R α，R β为参考光的两个方位角，C α，C β为再现光的两个方位角，I α，I β为再现像光束的三个方位角。

一步彩虹 全息实验
导师：张子云
一、全息术的发展 英籍匈牙利科学家丹尼斯· 盖伯 (Dennis Gabor)发明了全息术 1961～1962年，E.N.利思等人对 伽柏全息图进行了改进，引入" 斜参考光束法"一举解决了"孪生 像"问题，用氦氖激光器成功地 拍摄了第一张实用的激光全息图 1969年本顿(Benton)发明了二步 彩虹全息术，掀起以白光显示 为特征的全息三维显示新高潮。 hsuan chen和F.T.S.Yu提出的一 步彩虹全息 Stephen Benton - Pioneer of modern holography
四、彩虹全息实验 彩虹全息实验一
实验编 号 曝光时 间 1 2 3 4 5 6 7 8 9 10
120s 130s 140s
150s 160s 170s 180s 190s 200ss 210s
实验结 果
差
良
良
优
优
优
良
良
良
差
在当前实验参数下，肉眼观察显示150s左右拍摄的全 息图效果最佳，且从120s到150s，全息图再现像质量 递增；而从170s到210s，全息图再现像质量递减。
彩虹全息

一步彩虹全息
和
二步彩虹全息
的比较：
1）一步彩虹全息制作简单，噪声小，但视场较小； 2）二步彩虹全息制作复杂，噪声较大，但视场大。
彩虹全息图的特点： 1）可以用白光再现； 2）再现像呈现彩虹状的彩色，但再现像的色彩与原物体的 色彩无关，而仅与再现照明光包含的波长组分有关。 例如：用白炽灯照明和用日光灯照明，得到的彩虹效 果有很大差异。 3）彩虹全息属于假彩色全息。
五、总结
• 彩虹全息是一种用途广泛的全息术，目前已经广泛的 应用于产品包装，商标的印刷，以及办公多媒体。然 而彩虹全息至今的应用仍局限于实验室和部分工业方 面，在民用方面仍然需要很长时间的发展，这源于彩 虹全息对实验环境的要求较高，需要稳定的实验平台 ，相干性较好的光源，需要避免实验过程中杂光的干 扰，所以目前彩虹全息还是激光记录，白光照明再现 。学界一直在寻求白光记录，白光再现的方法，相信 随着科研人员的不懈努力，彩虹全息技术会有新的突 破。当然我们也明白，彩虹全息的问题远远没有讨论 完，依然有许多复杂的问题有待我们去发现和解决。 这也是科学让我们为之着迷的秘密所在。

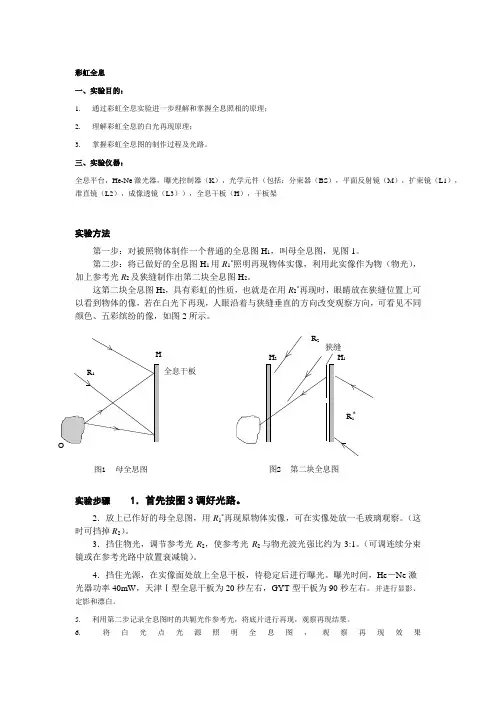

彩虹全息一、实验目的：1. 通过彩虹全息实验进一步理解和掌握全息照相的原理；2. 理解彩虹全息的白光再现原理；3. 掌握彩虹全息图的制作过程及光路。

三、实验仪器：全息平台，He-Ne 激光器，曝光控制器（K ），光学元件（包括：分束器（BS ），平面反射镜（M ），扩束镜（L1），准直镜（L2），成像透镜（L3）），全息干板（H ），干板架实验方法第一步：对被照物体制作一个普通的全息图H 1，叫母全息图，见图1。

第二步：将已做好的全息图H 1用R 1*照明再现物体实像，利用此实像作为物（物光），加上参考光R 2及狭缝制作出第二块全息图H 2。

这第二块全息图H 2，具有彩虹的性质，也就是在用R 2*再现时，眼睛放在狭缝位置上可以看到物体的像，若在白光下再现，人眼沿着与狭缝垂直的方向改变观察方向，可看见不同颜色、五彩缤纷的像，如图2所示。

实验步骤 1．首先按图3调好光路。

2．放上已作好的母全息图，用R 1*再现原物体实像，可在实像处放一毛玻璃观察。

（这时可挡掉R 2）。

3．挡住物光，调节参考光R 2，使参考光R 2与物光波光强比约为3:1。

（可调连续分束镜或在参考光路中放置衰减镜）。

4．挡住光源，在实像面处放上全息干板，待稳定后进行曝光。

曝光时间，He －Ne 激光器功率40mW ，天津Ⅰ型全息干板为20秒左右，GYT 型干板为90秒左右。

并进行显影、定影和漂白。

5. 利用第二步记录全息图时的共轭光作参考光，将底片进行再现，观察再现结果。

6. 将白光点光源照明全息图，观察再现效果全息干板 图1 母全息图图2 第二块全息图R 2狭缝H 1H 2R 1*He －Ne 激光器透镜反射镜反射镜反射镜扩束镜扩束镜准直镜(母全息干板)图3 实验光路由于分析的记录光路是线性的，若只考虑一个物点I 0(x 0，y 0，z 0)即再现实像上的一点并不失去其普遍性。

在记录过程中，令记录所用的单色光波长为λ，参考光的发散点是R (x r ，y r ，z r )。

光学设计性实验报告（一步彩虹全息）姓名：学号：学院：物理学院一步彩虹全息摘要彩虹全息是用激光记录全息图, 是用白光再现单色或彩色像的一种全息技术。

彩虹全息术的关键之处是在成像光路( 即记录光路) 中加入一狭缝, 这样在干板上也会留下狭缝的像。

本文研究了一步彩虹全息图的记录和再现景象的基本原理、一步彩虹全息图与普通全息图的区别和联系、一步彩虹全息的实验光路图，探讨了拍摄一步彩虹全息图的技术要求和注意事项，指出了一步彩虹全息图的制作要点, 得出了影响拍摄效果的佳狭缝宽度、最佳狭缝位置及曝光时间对彩虹全息图再现像的影响。

关键词：一步彩虹全息；狭缝；再现1 光学实验必须要严密，尽可能地减少实验所产生的误差；2 实验仪器防震全息台激光器分束镜成像透镜狭缝干板架光学元件架若干干板备件盒洗像设备一套线绳辅助棒扩束镜2个反射镜2个3 实验原理3.1 像面全息图像面全息图的拍摄是用成像系统使物体成像在全息底板上，在引入一束与之相干的参考光束，即成像面全息图，它可用白光再现。

再现象点的位置随波长而变化，其变化量取决于物体到全息平面的距离。

像面全息图的像（或物）位于全息图平面上，再现像也位于全息图上，只是看起来颜色有变化。

因此在白光照射下，会因观察角度不同呈现的颜色亦不同。

3.2 彩虹全息的本质彩虹全息的本质是要在观察者与物体的再现象之间形成一狭缝像，使观察者通过狭缝像来看物体的像，以实现白光再现单色像。

若观察者的眼睛在狭缝像附近沿垂直于狭缝的方向移动,将看到颜色按波长顺序变化的再现像。

若观察者的眼睛位于狭缝像后方适当位置, 由于狭缝对视场的限制, 通过某一波长所对应的狭缝只能看到再现像的某一条带, 其色彩与该波长对应, 并且狭缝像在空间是连续的。

观察者所看到的物体像具有连续变化的颜色, 像雨后天空中的彩虹一样, 因此这种全息图称为彩虹全息图。

一步彩虹全息图的记录光路是在三维照相的光路中，在记录干板与物体之间插入一个成像透镜和一个水平狭缝，把物体和狭缝的像一次记录下来，由于狭缝放置的位置不同，一步彩虹全息图的记录光路有两种；一种是赝像的记录光路，一种是真像记录光路。

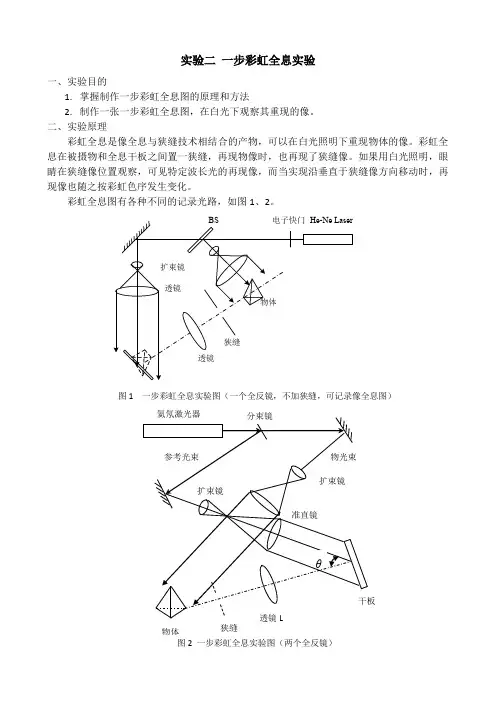

实验二一步彩虹全息实验一、实验目的1.掌握制作一步彩虹全息图的原理和方法2.制作一张一步彩虹全息图，在白光下观察其重现的像。

二、实验原理彩虹全息是像全息与狭缝技术相结合的产物，可以在白光照明下重现物体的像。

彩虹全息在被摄物和全息干板之间置一狭缝，再现物像时，也再现了狭缝像。

如果用白光照明，眼睛在狭缝像位置观察，可见特定波长光的再现像，而当实现沿垂直于狭缝像方向移动时，再现像也随之按彩虹色序发生变化。

彩虹全息图有各种不同的记录光路，如图1、2。

图1 一步彩虹全息实验图（一个全反镜，不加狭缝，可记录像全息图）三、实验步骤下面是以图2为实验光路图的实验步骤，图1光路图类似。

1、打开激光器，先摆放分束镜、2个全反镜、干板和载物台，使物光和参考光的光程相等（误差不超过2cm）。

注意：物体到干板的距离为45cm（假设成像透镜L的焦距为110mm，物体放在透镜前2倍焦距处，在透镜后2倍焦距处成等大倒立的实像，干板放在实像后1cm处）；物光与参考光的夹角θ在30°~60°；参考光光点位于干板中心；参考光与物光的光强比在4:1-8:1之间。

2、将2个准直镜（透镜焦距为190mm和300mm）分别放入物光和参考光光路中，调节透镜位置和高低，使两路光的光斑中心位于干板中央。

3、将2个扩束镜分别放入物光和参考光光路中的透镜前焦点上，使从透镜射出的光为平行光。

4、将物体放置在载物台上，用白屏或白纸观察物体的影子，物体影子应位于平行光斑的中央。

注意：物体躺倒放置；5、将焦距为110mm的透镜放在距物体22cm的地方，将在干板前1cm处可以观察到清晰的物体的像；调节物体的方向，观察物体的像，找反射最强的方向。

6、将狭缝（水平放置）放在物体与透镜之间，且与透镜的距离大于11cm，在干板架后面用毛玻璃寻找狭缝的像，通过狭缝的像观察物体的实像是否完整，若狭缝的像左右不全，可适当加大狭缝宽度或更换更小的物体。

7、曝光、显影、清水、定影、清水。

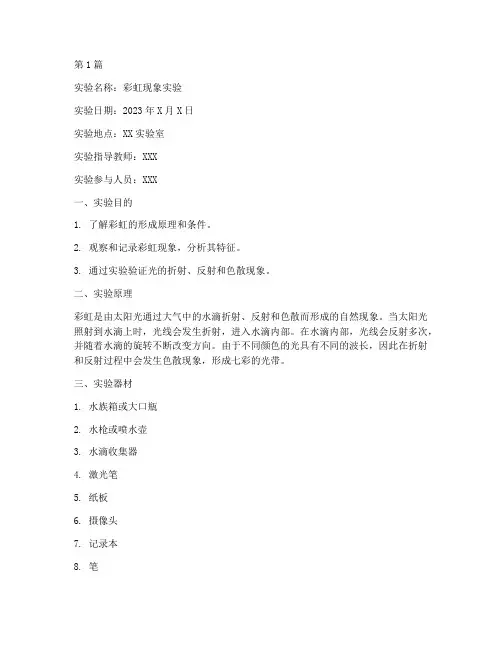

第1篇实验名称：彩虹现象实验实验日期：2023年X月X日实验地点：XX实验室实验指导教师：XXX实验参与人员：XXX一、实验目的1. 了解彩虹的形成原理和条件。

2. 观察和记录彩虹现象，分析其特征。

3. 通过实验验证光的折射、反射和色散现象。

二、实验原理彩虹是由太阳光通过大气中的水滴折射、反射和色散而形成的自然现象。

当太阳光照射到水滴上时，光线会发生折射，进入水滴内部。

在水滴内部，光线会反射多次，并随着水滴的旋转不断改变方向。

由于不同颜色的光具有不同的波长，因此在折射和反射过程中会发生色散现象，形成七彩的光带。

三、实验器材1. 水族箱或大口瓶2. 水枪或喷水壶3. 水滴收集器4. 激光笔5. 纸板6. 摄像头7. 记录本8. 笔四、实验步骤1. 将水族箱或大口瓶装满清水，并放置在阳光下。

2. 使用水枪或喷水壶向空中喷水，形成水雾。

3. 观察水雾中是否出现彩虹现象。

4. 使用激光笔照射水雾，观察是否出现彩虹现象。

5. 记录实验现象，并拍摄相关照片或视频。

6. 分析实验结果，总结彩虹形成的原因。

五、实验现象1. 在阳光照射下，向空中喷水形成水雾时，水雾中出现了彩虹现象。

2. 使用激光笔照射水雾时，水雾中出现了类似彩虹的光带。

六、实验结果分析1. 实验结果表明，在阳光照射下，水滴会发生折射、反射和色散现象，从而形成彩虹。

2. 激光笔照射水雾时，由于激光具有单色性，因此在水雾中形成的光带颜色更为明显，类似于彩虹。

七、实验结论1. 彩虹现象是由太阳光通过大气中的水滴折射、反射和色散而形成的。

2. 光的折射、反射和色散现象是彩虹形成的主要原因。

3. 实验验证了光的色散现象，并揭示了彩虹的形成原理。

八、实验注意事项1. 实验过程中，注意观察水雾中彩虹的形成和变化。

2. 使用激光笔照射水雾时，注意安全，避免激光直射眼睛。

3. 实验结束后，清理实验器材，保持实验室整洁。

九、实验心得体会通过本次实验，我对彩虹现象有了更深入的了解，掌握了光的折射、反射和色散原理。

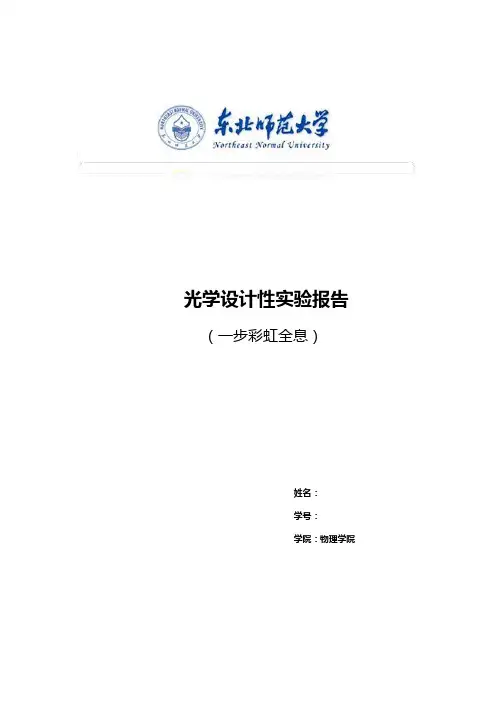

光学设计性实验报告（一步彩虹全息）姓名：学号：学院：物理学院一步彩虹全息摘要彩虹全息是用激光记录全息图, 是用白光再现单色或彩色像的一种全息技术。

彩虹全息术的关键之处是在成像光路( 即记录光路) 中加入一狭缝, 这样在干板上也会留下狭缝的像。

本文研究了一步彩虹全息图的记录和再现景象的基本原理、一步彩虹全息图与普通全息图的区别和联系、一步彩虹全息的实验光路图，探讨了拍摄一步彩虹全息图的技术要求和注意事项，指出了一步彩虹全息图的制作要点, 得出了影响拍摄效果的佳狭缝宽度、最佳狭缝位置及曝光时间对彩虹全息图再现像的影响。

关键词：一步彩虹全息；狭缝；再现1 光学实验必须要严密，尽可能地减少实验所产生的误差；2 实验仪器防震全息台激光器分束镜成像透镜狭缝干板架光学元件架若干干板备件盒洗像设备一套线绳辅助棒扩束镜2个反射镜2个3 实验原理3.1 像面全息图像面全息图的拍摄是用成像系统使物体成像在全息底板上，在引入一束与之相干的参考光束，即成像面全息图，它可用白光再现。

再现象点的位置随波长而变化，其变化量取决于物体到全息平面的距离。

像面全息图的像（或物）位于全息图平面上，再现像也位于全息图上，只是看起来颜色有变化。

因此在白光照射下，会因观察角度不同呈现的颜色亦不同。

3.2 彩虹全息的本质彩虹全息的本质是要在观察者与物体的再现象之间形成一狭缝像，使观察者通过狭缝像来看物体的像，以实现白光再现单色像。

若观察者的眼睛在狭缝像附近沿垂直于狭缝的方向移动,将看到颜色按波长顺序变化的再现像。

若观察者的眼睛位于狭缝像后方适当位置, 由于狭缝对视场的限制, 通过某一波长所对应的狭缝只能看到再现像的某一条带, 其色彩与该波长对应, 并且狭缝像在空间是连续的。

观察者所看到的物体像具有连续变化的颜色, 像雨后天空中的彩虹一样, 因此这种全息图称为彩虹全息图。

一步彩虹全息图的记录光路是在三维照相的光路中，在记录干板与物体之间插入一个成像透镜和一个水平狭缝，把物体和狭缝的像一次记录下来，由于狭缝放置的位置不同，一步彩虹全息图的记录光路有两种；一种是赝像的记录光路，一种是真像记录光路。

光学设计性实验报告（一步彩虹全息）姓名：学号：学院：物理学院一步彩虹全息摘要彩虹全息是用激光记录全息图, 是用白光再现单色或彩色像的一种全息技术。

彩虹全息术的关键之处是在成像光路( 即记录光路) 中加入一狭缝, 这样在干板上也会留下狭缝的像。

本文研究了一步彩虹全息图的记录和再现景象的基本原理、一步彩虹全息图与普通全息图的区别和联系、一步彩虹全息的实验光路图，探讨了拍摄一步彩虹全息图的技术要求和注意事项，指出了一步彩虹全息图的制作要点, 得出了影响拍摄效果的佳狭缝宽度、最佳狭缝位置及曝光时间对彩虹全息图再现像的影响。

关键词：一步彩虹全息；狭缝；再现1 光学实验必须要严密，尽可能地减少实验所产生的误差；2 实验仪器防震全息台激光器分束镜成像透镜狭缝干板架光学元件架若干干板备件盒洗像设备一套线绳辅助棒扩束镜2个反射镜2个3 实验原理3.1 像面全息图像面全息图的拍摄是用成像系统使物体成像在全息底板上，在引入一束与之相干的参考光束，即成像面全息图，它可用白光再现。

再现象点的位置随波长而变化，其变化量取决于物体到全息平面的距离。

像面全息图的像（或物）位于全息图平面上，再现像也位于全息图上，只是看起来颜色有变化。

因此在白光照射下，会因观察角度不同呈现的颜色亦不同。

3.2 彩虹全息的本质彩虹全息的本质是要在观察者与物体的再现象之间形成一狭缝像，使观察者通过狭缝像来看物体的像，以实现白光再现单色像。

若观察者的眼睛在狭缝像附近沿垂直于狭缝的方向移动,将看到颜色按波长顺序变化的再现像。

若观察者的眼睛位于狭缝像后方适当位置, 由于狭缝对视场的限制, 通过某一波长所对应的狭缝只能看到再现像的某一条带, 其色彩与该波长对应, 并且狭缝像在空间是连续的。

观察者所看到的物体像具有连续变化的颜色, 像雨后天空中的彩虹一样, 因此这种全息图称为彩虹全息图。

一步彩虹全息图的记录光路是在三维照相的光路中，在记录干板与物体之间插入一个成像透镜和一个水平狭缝，把物体和狭缝的像一次记录下来，由于狭缝放置的位置不同，一步彩虹全息图的记录光路有两种；一种是赝像的记录光路，一种是真像记录光路。

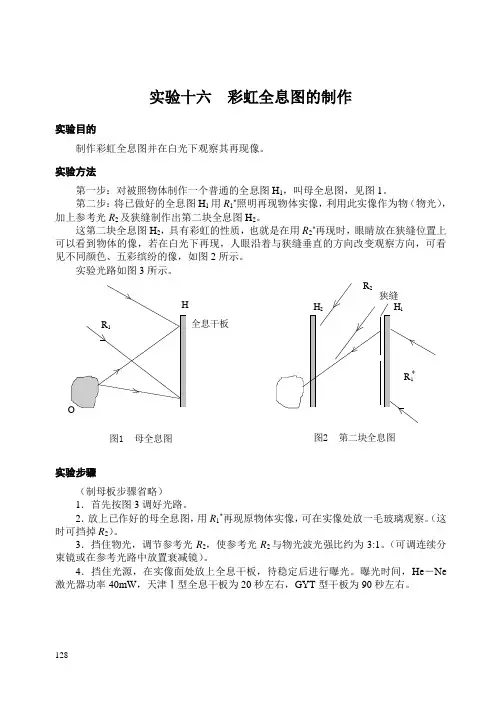

128 实验十六 彩虹全息图的制作实验目的制作彩虹全息图并在白光下观察其再现像。

实验方法第一步：对被照物体制作一个普通的全息图H 1，叫母全息图，见图1。

第二步：将已做好的全息图H 1用R 1*照明再现物体实像，利用此实像作为物（物光），加上参考光R 2及狭缝制作出第二块全息图H 2。

这第二块全息图H 2，具有彩虹的性质，也就是在用R 2*再现时，眼睛放在狭缝位置上可以看到物体的像，若在白光下再现，人眼沿着与狭缝垂直的方向改变观察方向，可看见不同颜色、五彩缤纷的像，如图2所示。

实验光路如图3所示。

实验步骤（制母板步骤省略）1．首先按图3调好光路。

2．放上已作好的母全息图，用R 1*再现原物体实像，可在实像处放一毛玻璃观察。

（这时可挡掉R 2）。

3．挡住物光，调节参考光R 2，使参考光R 2与物光波光强比约为3:1。

（可调连续分束镜或在参考光路中放置衰减镜）。

4．挡住光源，在实像面处放上全息干板，待稳定后进行曝光。

曝光时间，He －Ne 激光器功率40mW ，天津Ⅰ型全息干板为20秒左右，GYT 型干板为90秒左右。

全息干板图1 母全息图图2 第二块全息图1295．经显影、定影和漂白后的干板在白光下观察其再现现象。

注意事项1．狭缝大小和方向的选择：狭缝大小选取由虹全息来说希望越窄越好。

越窄色彩越纯，但太窄物光强太弱，不便观察，也不容易拍照。

至于狭缝方向水平放置与垂直放置均可，只是观察时移动方向不同，依习惯而定。

2．制作彩虹全息图时，参考光与物光光强比约为3:1。

且参考光与物光夹角不宜过大，以免影响衍射效率。

3．观察彩虹全息图的再现像应注意再现条件：白光方向必须是R 1*的方向，再者人眼须刚好置于狭缝原位置。

4．母全息图的制备可参考全息照相实验，为了便于再现实像和制作虹全息图，制作母全息图时物光与参考光的夹角不能太小，例如应在60︒以上，物与干板的距离也应适当选择。

实验原理下面我们稍微定量地讨论基元彩虹全息图的记录与再现。

128 实验十六 彩虹全息图的制作实验目的制作彩虹全息图并在白光下观察其再现像。

实验方法第一步：对被照物体制作一个普通的全息图H 1，叫母全息图，见图1。

第二步：将已做好的全息图H 1用R 1*照明再现物体实像，利用此实像作为物（物光），加上参考光R 2及狭缝制作出第二块全息图H 2。

这第二块全息图H 2，具有彩虹的性质，也就是在用R 2*再现时，眼睛放在狭缝位置上可以看到物体的像，若在白光下再现，人眼沿着与狭缝垂直的方向改变观察方向，可看见不同颜色、五彩缤纷的像，如图2所示。

实验光路如图3所示。

实验步骤（制母板步骤省略）1．首先按图3调好光路。

2．放上已作好的母全息图，用R 1*再现原物体实像，可在实像处放一毛玻璃观察。

（这时可挡掉R 2）。

3．挡住物光，调节参考光R 2，使参考光R 2与物光波光强比约为3:1。

（可调连续分束镜或在参考光路中放置衰减镜）。

4．挡住光源，在实像面处放上全息干板，待稳定后进行曝光。

曝光时间，He －Ne 激光器功率40mW ，天津Ⅰ型全息干板为20秒左右，GYT 型干板为90秒左右。

全息干板图1 母全息图图2 第二块全息图1295．经显影、定影和漂白后的干板在白光下观察其再现现象。

注意事项1．狭缝大小和方向的选择：狭缝大小选取由虹全息来说希望越窄越好。

越窄色彩越纯，但太窄物光强太弱，不便观察，也不容易拍照。

至于狭缝方向水平放置与垂直放置均可，只是观察时移动方向不同，依习惯而定。

2．制作彩虹全息图时，参考光与物光光强比约为3:1。

且参考光与物光夹角不宜过大，以免影响衍射效率。

3．观察彩虹全息图的再现像应注意再现条件：白光方向必须是R 1*的方向，再者人眼须刚好置于狭缝原位置。

4．母全息图的制备可参考全息照相实验，为了便于再现实像和制作虹全息图，制作母全息图时物光与参考光的夹角不能太小，例如应在60︒以上，物与干板的距离也应适当选择。

实验原理下面我们稍微定量地讨论基元彩虹全息图的记录与再现。

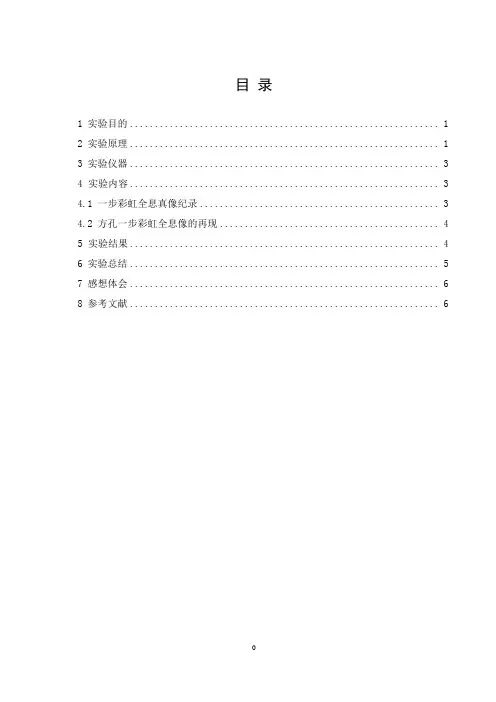

目录1 实验目的 (1)2 实验原理 (1)3 实验仪器 (3)4 实验内容 (3)4.1 一步彩虹全息真像纪录 (3)4.2 方孔一步彩虹全息像的再现 (4)5 实验结果 (4)6 实验总结 (5)7 感想体会 (6)8 参考文献 (6)方孔一步彩虹全息实验研究1实验目的1、了解像全息白光再现的原理及一步彩虹全息和像面全息的原理。
