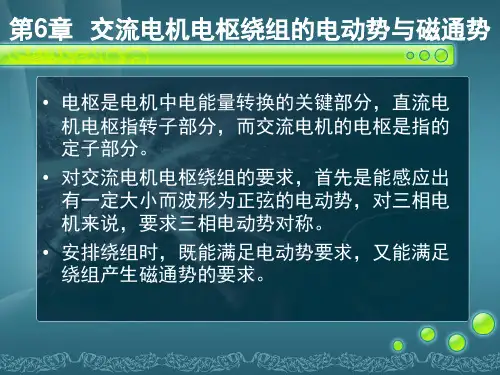

交流电机的绕组、磁通势和电动势

《电机与拖动基础》试题库及答案第一部分直流电机一、填空题：1、并励直流发电机自励建压的条件是_______;_______;_______。

(主磁路存在剩磁；并联在电枢两端的励磁绕组极性要正确，使励磁电流产生的补充磁通方向与剩磁磁通方向相同；励磁回路的总电阻必须小于临界电阻)2、可用下列关系来判断直流电机的运行状态，当_______时为电动机状态，当_______时为发电机状态。

（E a〈U；E a〉U）3、直流发电机的绕组常用的有_______和_______两种形式，若要产生大电流，绕组常采用_______绕组。

（叠绕组；波绕组；叠）4、直流发电机电磁转矩的方向和电枢旋转方向_______，直流电动机电磁转矩的方向和电枢旋转方向_______。

（相反；相同）5、单迭和单波绕组，极对数均为p时，并联支路数分别是_______，_______。

（2p；2）6、直流电机的电磁转矩是由_______和_______共同作用产生的。

（每极气隙磁通量；电枢电流）7、直流电机电枢反应的定义是_______，当电刷在几何中线时，电动机产生_______性质的电枢反应，其结果使_______和_______，物理中性线朝_______方向偏移。

（电枢磁动势对励磁磁动势的作用；交磁；气隙磁场产生畸变；对主磁场起附加去磁作用）二、判断题1、一台并励直流发电机，正转能自励，若反转也能自励。

（）（F）2、一台直流发电机，若把电枢固定，而电刷与磁极同时旋转，则在电刷两端仍能得到直流电压。

（）（T）3、一台并励直流电动机，若改变电源极性，则电机转向也改变。

（F）4、直流电动机的电磁转矩是驱动性质的，因此稳定运行时，大的电磁转矩对应的转速就高。

（）（F）三、选择题1、直流发电机主磁极磁通产生感应电动势存在于（）中。

（1）（1）电枢绕组；（2）励磁绕组；（3）电枢绕组和励磁绕组2、直流发电机电刷在几何中线上，如果磁路不饱和，这时电械反应是（）（3）（1）去磁；（2）助磁；（3）不去磁也不助磁。

《电机与拖动基础》试题库及答案第一部分直流电机一、填空题：1、并励直流发电机自励建压的条件是_______;_______;_______。

(主磁路存在剩磁；并联在电枢两端的励磁绕组极性要正确，使励磁电流产生的补充磁通方向与剩磁磁通方向相同；励磁回路的总电阻必须小于临界电阻)2、可用下列关系来判断直流电机的运行状态，当_______时为电动机状态，当_______时为发电机状态。

（E a〈U；E a〉U）3、直流发电机的绕组常用的有_______和_______两种形式，若要产生大电流，绕组常采用_______绕组。

（叠绕组；波绕组；叠）4、直流发电机电磁转矩的方向和电枢旋转方向_______，直流电动机电磁转矩的方向和电枢旋转方向_______。

（相反；相同）5、单迭和单波绕组，极对数均为p时，并联支路数分别是_______，_______。

（2p；2）6、直流电机的电磁转矩是由_______和_______共同作用产生的。

（每极气隙磁通量；电枢电流）7、直流电机电枢反应的定义是_______，当电刷在几何中线时，电动机产生_______性质的电枢反应，其结果使_______和_______，物理中性线朝_______方向偏移。

（电枢磁动势对励磁磁动势的作用；交磁；气隙磁场产生畸变；对主磁场起附加去磁作用）二、判断题1、一台并励直流发电机，正转能自励，若反转也能自励。

（）（F）2、一台直流发电机，若把电枢固定，而电刷与磁极同时旋转，则在电刷两端仍能得到直流电压。

（）（T）3、一台并励直流电动机，若改变电源极性，则电机转向也改变。

（F）4、直流电动机的电磁转矩是驱动性质的，因此稳定运行时，大的电磁转矩对应的转速就高。

（）（F）三、选择题1、直流发电机主磁极磁通产生感应电动势存在于（）中。

（1）（1）电枢绕组；（2）励磁绕组；（3）电枢绕组和励磁绕组2、直流发电机电刷在几何中线上，如果磁路不饱和，这时电械反应是（）（3）（1）去磁；（2）助磁；（3）不去磁也不助磁。

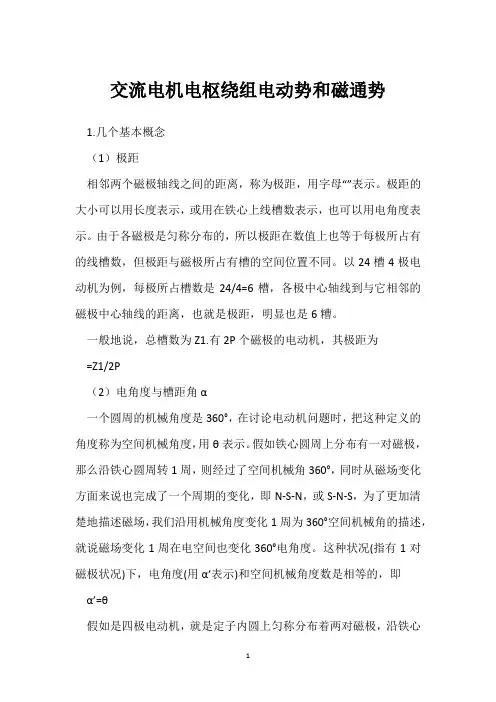

交流电机电枢绕组电动势和磁通势1.几个基本概念（1）极距相邻两个磁极轴线之间的距离，称为极距，用字母“”表示。

极距的大小可以用长度表示，或用在铁心上线槽数表示，也可以用电角度表示。

由于各磁极是匀称分布的，所以极距在数值上也等于每极所占有的线槽数，但极距与磁极所占有槽的空间位置不同。

以24槽4极电动机为例，每极所占槽数是24/4=6槽，各极中心轴线到与它相邻的磁极中心轴线的距离，也就是极距，明显也是6糟。

一般地说，总槽数为Z1.有2P个磁极的电动机，其极距为=Z1/2P（2）电角度与槽距角α一个圆周的机械角度是360°，在讨论电动机问题时，把这种定义的角度称为空间机械角度，用θ表示。

假如铁心圆周上分布有一对磁极，那么沿铁心圆周转1周，则经过了空间机械角360°，同时从磁场变化方面来说也完成了一个周期的变化，即N-S-N，或S-N-S，为了更加清楚地描述磁场，我们沿用机械角度变化1周为360°空间机械角的描述，就说磁场变化1周在电空间也变化360°电角度。

这种状况(指有1对磁极状况)下，电角度(用α’表示)和空间机械角度数是相等的，即α’=θ假如是四极电动机，就是定子内圆上匀称分布着两对磁极，沿铁心圆周转动，每经过1对磁极，从电的方面讲就完成了1对磁场周期的变化，也就是转过了360°电角度。

沿铁心圆周转1周，转过的空间机械角仍是360°，但在电的方面完成了2周变化，转过的电角度就是α’=360°×2=720°。

对于有P对磁极的电动机来说，铁心圆周的空间机械角当然还是360°，而对应的电角度则是α’=360°×P需要留意的是，按式求得的电角度α是铁心整个圆周的电角度。

在后面的分析中，更多用到的是“槽间电角度”，即铁心上相邻两槽中心间隔的电角度，它也等于每一个槽子所占据的电角度。

槽间电角度的计算公式为α=360°×P/Z1式中Z1——电动机铁心总槽数。

《电机与拖动基础》试题库及答案第一部分直流电机一、填空题：1、并励直流发电机自励建压的条件是_______;_______;_______。

(主磁路存在剩磁；并联在电枢两端的励磁绕组极性要正确，使励磁电流产生的补充磁通方向与剩磁磁通方向相同；励磁回路的总电阻必须小于临界电阻)2、可用下列关系来判断直流电机的运行状态，当_______时为电动机状态，当_______时为发电机状态。

（E a〈U；E a〉U）3、直流发电机的绕组常用的有_______和_______两种形式，若要产生大电流，绕组常采用_______绕组。

（叠绕组；波绕组；叠）4、直流发电机电磁转矩的方向和电枢旋转方向_______，直流电动机电磁转矩的方向和电枢旋转方向_______。

（相反；相同）5、单迭和单波绕组，极对数均为p时，并联支路数分别是_______，_______。

（2p；2）6、直流电机的电磁转矩是由_______和_______共同作用产生的。

（每极气隙磁通量；电枢电流）7、直流电机电枢反应的定义是_______，当电刷在几何中线时，电动机产生_______性质的电枢反应，其结果使_______和_______，物理中性线朝_______方向偏移。

（电枢磁动势对励磁磁动势的作用；交磁；气隙磁场产生畸变；对主磁场起附加去磁作用）二、判断题1、一台并励直流发电机，正转能自励，若反转也能自励。

（）（F）2、一台直流发电机，若把电枢固定，而电刷与磁极同时旋转，则在电刷两端仍能得到直流电压。

（）（T）3、一台并励直流电动机，若改变电源极性，则电机转向也改变。

（F）4、直流电动机的电磁转矩是驱动性质的，因此稳定运行时，大的电磁转矩对应的转速就高。

（）（F）三、选择题1、直流发电机主磁极磁通产生感应电动势存在于（）中。

（1）（1）电枢绕组；（2）励磁绕组；（3）电枢绕组和励磁绕组2、直流发电机电刷在几何中线上，如果磁路不饱和，这时电械反应是（）（3）（1）去磁；（2）助磁；（3）不去磁也不助磁。

绕组电势磁势一、选择1设同步电机稳定运行时，定子电枢电流产生的旋转磁势相对定子的转速为n a, 转子励磁电流产生的旋转磁势相对定子的转速为n b,贝u:(1) n a>n b；(2) n a<n b ；⑶ n a=n⑷都有可能，与电机的运行状态有关。

2当采用短距绕组同时削弱定子绕组中的五次和七次谐波磁势时，以下那一种绕组是我们应该选用的：⑴绕组跨距为(4 / 5 h ;⑵绕组跨距为(5 / 6 # ;⑶绕组跨距为(6 / 7 ；⑷绕组跨距为(7/3。

3交流绕组每相感应电势公式Ei= 4 . 4 4 f康林中的枷是：⑴磁通随时间交变的最大值；⑵一台电机的基波磁通量；4公式F=l. 3 5 是指：⑴一相的磁势振幅；⑵三相一对极的合成磁势振幅；⑶三相一个极的合成磁势振幅。

5由三相定子绕组基波电流产生的五次空间磁势谐波，它的转速是：⑴静止不动：⑵是基波磁场转速的1/5⑶等丁基波磁场转速；⑷五倍丁基波磁场转速。

6由三相定子绕组基波电流产生的七次空间磁势谐波，它产生的磁通切割定子绕组感应电势的频率是：⑴等丁零；⑵等于某波频率；⑶等丁基频的1/7 ;⑷等丁基频的七倍。

7三相异步电动机定子绕组做成分布及短距以后，虽然感应电势的基波分量有所减少，但是它带来的优点主要是：⑴改善了电势的波形；⑵可以增加某次谐波电势；⑶可以增加电机的额定转速；⑷可以改善磁势的波形。

8整数槽双层迭绕组最大并联支路数为a,极对数为p,它们之间的关系是:①am=2p ②am=□③am=O. 5op①〔6 0相带〕；②〔1 2 0相带〕9整数槽单层绕组的最大并联之路数为a m,极对数为p ,它们之间的关系是：①am=2p ②am=□③am=0. 5op①〔q为偶数〕；②〔q为奇数〕1 0整数槽双层波绕组的最大并联之路数为a m ,极对数为p ,最大并联支路数为：①2 p; ②P ；③2。

①〔y = 2r+!B寸〕；②〔y = 2rH寸〕1 1单层交流绕组中，每相申联匝数N i同每个线圈的匝数N y ,每极每相槽数q ,极对数p ,并联支路数a之间的关系是：①2 p q y^ a =N; ②p q y/a = N③ 2 p q y^^ = N; ④ p q^a = N12交流双层绕组中，每相申联匝数N同每个线圈的匝数by ,每极每相槽数q,极对数p,并联支路数a之间的关系是：① 2 p q " a =必; ② p q W a = N;③2 p q哭③=肢④pq Na = N。

《电机与拖动》试题及答案直流电机一、填空题:1、并励直流发电机自励建压的条件是_______；_______；_______。

(主磁路存在剩磁；并联在电枢两端的励磁绕组极性要正确，使励磁电流产生的补充磁通方向与剩磁磁通方向相同；励磁回路的总电阻必须小于临界电阻）2、可用下列关系来判断直流电机的运行状态，当_______时为电动机状态,当_______时为发电机状态. （Ea 〈U；Ea〉U）3、直流发电机的绕组常用的有_______和_______两种形式,若要产生大电流，绕组常采用_______绕组。

（叠绕组;波绕组；叠）4、直流发电机电磁转矩的方向和电枢旋转方向_______，直流电动机电磁转矩的方向和电枢旋转方向_______. （相反;相同）5、单迭和单波绕组,极对数均为p时,并联支路数分别是_______，_______。

（2p；2）6、直流电机的电磁转矩是由_______和_______共同作用产生的。

（每极气隙磁通量;电枢电流）7、直流电机电枢反应的定义是_______,当电刷在几何中线时，电动机产生_______性质的电枢反应，其结果使_______和_______，物理中性线朝_______方向偏移。

(电枢磁动势对励磁磁动势的作用；交磁；气隙磁场产生畸变；对主磁场起附加去磁作用）二、判断题1、一台并励直流发电机，正转能自励，若反转也能自励。

（)(F)2、一台直流发电机，若把电枢固定，而电刷与磁极同时旋转,则在电刷两端仍能得到直流电压。

(T）3、一台并励直流电动机,若改变电源极性，则电机转向也改变。

(F）4、直流电动机的电磁转矩是驱动性质的，因此稳定运行时，大的电磁转矩对应的转速就高.（）（F）三、选择题1、直流发电机主磁极磁通产生感应电动势存在于（)中. （1)（1）电枢绕组；（2)励磁绕组；（3)电枢绕组和励磁绕组2、直流发电机电刷在几何中线上，如果磁路不饱和，这时电械反应是（) （3)（1）去磁;（2）助磁；(3)不去磁也不助磁。

电动势和磁动势公式
电动势的公式
1、E=n*ΔΦ/Δt（普适公bai式）{法拉第电磁感应定du 律，E：感应电动势(V)，n：感应线圈匝数，ΔΦ/Δt磁通zhi 量的变化率}
2、E=BLVsinA(切割磁感线运动) E=BLV中的v和L不可以和磁感线平行，但可以不和磁感线垂直，其中角A为v或L与磁感线的夹角。

{L:有效长度(m)}
3、Em=nBSω（交流发电机最大的感应电动势）{Em:感应电动势峰值}
4、E=B(L^2)ω/2（导体一端固定以ω旋转切割） {ω：角速度(rad/s)，V:速度(m/s)}
磁动势公式
一、F=Φ·Rm，Φ=B*S（S为与磁场方向垂直的平面的面积），Rm=L/μA（L表示磁路长度，A表示磁路横截面积）。

二、F = N·I，N表示线圈匝数，I表示线圈中的电流大小。

三、F = H·L，(H为磁场强度，与磁密度B和磁路材料等有关） L表示磁路长度。

公式一：作用在磁路上的磁动势 F 等于磁路内的磁通量Φ与磁阻Rm的乘积。

公式二：通电线圈产生的磁动势 F 等于线圈的匝数 N 和线圈中所通过的电流 I 的乘积，也叫磁通势，磁动势F的单位是
安匝(AT)。

公式三：F是磁场强度H在磁路L上的积分。

感应电机的磁动势为:N-绕组匝数，单位为次数(turns) I-绕组中的电流，单位为安培 (A)
Φ-磁通量，单位为韦伯 (Wb)
Rm-磁路的磁阻，单位为安培/韦伯 (A/Wb)
公式一又被称为霍普金斯定律或磁路欧姆定律.。

第一部分直流电机一、填空题：1．当端电压U小于电枢电势Ea直流电机运行于状态。

2．可用电枢电压U与电枢中感应电动势E的大小关系来判断直流电机的运行状态，当时为电动机状态，当时为发电机状态。

3．直流发电机电磁转矩的方向和电枢旋转方向，直流电动机电磁转矩的方向和电枢旋转方向。

4．直流电机的电磁转矩是由和共同作用产生的。

5．直流发电机中，电枢绕组中的感应电动势是的，电刷间的感应电动势是的。

6．在直流电动机中，电枢绕组的受力方向与运动方向，是拖动性质的转矩。

7．直流电机的励磁方式有，，，。

8、一台并励直流发电机，正转时能自励，反转时自励；二、判断题1．并励直流发电机正转时如能自励，如果把并励绕组两头对调，且电枢反转，则电机不能自励。

　( )2．一台并励直流发电机，正转能自励，若反转也能自励。

（）3．一台直流发电机，若把电枢固定，而电刷与磁极同时旋转，则在电刷两端仍能得到直流电压。

（）4．一台并励直流电动机，若改变电源极性，则电机转向也改变。

（）三、选择题1．直流发电机主磁极磁通产生感应电动势存在于（）中。

（1）电枢绕组；（2）励磁绕组；（3）电枢绕组和励磁绕组2．直流电机的电枢电势的大小等于（）。

A、绕组一条支路中各导体的感应电动势之和；B、S极下所有导体的感应电动势之和；C、N极下所有导体的感应电动势之和；D、电枢表面所有导体的感应电动势之和。

3.直流电动机的电刷的功用是( )。

A清除污垢 B. 引入直流电压、电流C.引出直流电压、电流D. 引出交流电压四、简答题1.什么是电枢反应？电枢反应对气隙磁场有什么影响？公式中aTICTΦ=的应是什么磁通？Φ2、、并励直流发电机的自励条件是什么？五、计算题1．一台直流电动机的额定数据为：额定功率P N=17Kw，额定电压U N=220V，额定转速n N=1500r/min, 额定效率ηN=0.83。

求它的额定电流及额定负载时的输入功率。

2．一台并励直流电动机的铭牌数据为：额定电压U N=220V，额定电枢电流I aN=75A，额定转速n N=1000r/min，电枢回路电阻R a=0.26Ω(包括电刷接触电组)，励磁回路总电阻R f=91Ω，额定负载时电枢铁损耗P Fe=600W，机械损耗P m=1989W。

第三篇 交流绕组的电动势和磁动势一、 填空题：1. 已知一台三相交流电机，Q =36，2p =4，采用双层短距叠绕组，y 1=5/6τ，则绕组的每极每相槽数q =__________，槽距角α=__________，基波节距因数k p 1=__________，基波分布因数k d 1=__________，绕组基波因数k dp 1=__________。

已知三相交流电机，Q =54，2p =6，绕组为三相双层叠绕组，其q =__________槽，τ=_______槽，若y 1=7/9τ，则k p 1=__________，k d 1=__________，k dp 1=__________。

3；20︒；0.9659；0.9659；0.933 3；9；0.9397；0.9659；0.9082. 单相绕组通以正弦电流产生 磁动势，其基波磁动势最大幅值为F φ1= ，波幅位于 。

脉振；119.0dp k pIN ；（该相）绕组的轴线上 3. 单层分布绕组每相有__________个线圈组，每个线圈组由__________个线圈串联而成，最大并联支路数a max =__________，每相串联匝数N 1=__________。

双层分布绕组每相有__________个线圈组，每个线圈组由__________个线圈串联而成，最大并联支路数a max =__________，每相串联匝数N 1=__________。

p ； q ；p ；1kpqN N a =2p ； q ；2p ；12kpqN N a=4. 一个整距线圈的两个有效边，在空间相距的电角度为_______，若电机的极对数为p ，则在空间相距的机械角度为_______。

180︒；180p︒5. 一个在空间作余弦分布的脉振磁动势可以分解为两个旋转磁动势，两个磁动势的幅值为原脉振磁动势最大振幅的_________，转速相等，均为n 1=_________，转向_________。
