电气工程师基础知识点电缆敷设的方式电缆敷设是电气工程中非常重要的一项工作。
电缆敷设的方式有多种,下面将介绍一些常见的电缆敷设方式。
1.直埋敷设方式:直埋敷设方式是将电缆直接埋在地下。
这种方式适用于地面上没有其他建筑物或其他障碍物的情况下,可以保护电缆免受外界的机械损伤和环境影响。
2.架空敷设方式:架空敷设方式是将电缆架空安装在电缆托架上。
这种方式适用于电缆跨越较长的距离,比如山区或者大型工业厂区等地方。
3.地沟敷设方式:地沟敷设方式是将电缆安装在预先开挖好的地沟中,然后用土填埋。
这种方式适用于一些需要较深埋设的情况,如公路、铁路和城市道路等。
4.管道敷设方式:管道敷设方式是将电缆安装在预先安装好的管道中。
这种方式适用于需要在地下进行较长距离传输电缆的情况,如城市供电干线。
5.悬挂敷设方式:悬挂敷设方式是将电缆悬挂在建筑物的梁和墙上。
这种方式适用于一些建筑物内部的电缆布线,可以节省空间,使得电缆更容易安装和维护。
6.水下敷设方式:水下敷设方式是将电缆安装在水下,常见于海底电缆。
这种方式适用于跨越海洋或者深水区域进行电缆传输的情况,需要考虑水下环境对电缆的影响。
以上是常见的电缆敷设方式,根据具体的工程情况和要求,可以选择适合的敷设方式。
1.选择适当的电缆类型和规格,根据工程所需的电流、电压和传输距离等参数来确定电缆的选择。
2.在敷设过程中,需要保护电缆免受机械损伤和过载等因素的影响。
可以采取一些保护措施,如使用防护管、保护套等。
3.在完成敷设后,需要进行电缆的测试和绝缘检查等工作,以确保电缆的正常运行。
总之,电缆敷设是电气工程中至关重要的一部分,选择适当的敷设方式和合理的电缆规格,能够确保电缆的安全使用和可靠的电力传输。
同时,还需要进行维护和检修等工作,以延长电缆的使用寿命。
FE---沿地板明敷WE---沿墙明敷CC---在顶棚内暗敷WC---沿墙内暗敷CE---沿顶棚明敷AC---在吊顶内暗敷FC---在地面(板)内暗敷BE---沿屋顶弦架明敷BV 铜芯聚氯乙烯绝缘无护套电线俗称塑铜BVR 铜芯聚氯乙烯绝缘俗称软铜NHBV 耐火型铜芯聚氯乙烯绝缘电线人家问平常用的电线市面上BV,BVR,RV,RVV,不是那些大截面工程用的电缆B系列归类属于布电线,所以开头用B,电压:300/500VV就是PVC聚氯乙烯,也就是(塑料)就是铝芯的代码R就是(软)的意思,要做到软,就是增加导体根数BV铜芯聚氯乙烯绝缘电线BLV铝芯聚氯乙烯绝缘电线BVR铜芯聚氯乙烯绝缘软电线RV铜芯聚氯乙烯绝缘连接软电线它比BVR更软,铜丝RVV铜芯聚氯乙烯绝缘聚氯乙烯护套连接软电线比RV多了一层塑料护套另外:我们最常用的“护套线”BVVB铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆就是2根BV线,在+一层白色的护套-----------------------------------------------------------------同轴射频电缆SYWV (视频线)超五类非屏蔽双绞线(网线)电话线HYA 10*2*0.5(表示10对0.5mm的双绞线电缆)-------------------------------------------------------------------收集的电气设计施工图中常用线路敷设方式:SR:沿钢线槽敷设BE:沿屋架或跨屋架敷设CLE:沿柱或跨柱敷设WE:沿墙面敷设CE:沿天棚面或顶棚面敷设ACE:在能进入人的吊顶内敷设BC:暗敷设在梁内CLC:暗敷设在柱内WC:暗敷设在墙内CC:暗敷设在顶棚内ACC:暗敷设在不能进入的顶棚内FC:暗敷设在地面内SCE:吊顶内敷设,要穿金属管一,导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二,导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架,梁WE-沿墙明敷三,灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上HSM8-63C/3PDTQ30-32/2P 这两个应该是两种塑壳断路器的型号,HSM8-63C/3P 适用于照明回路中,为3极开关,额定电流为63A(3联开关)DTQ30-32/2P 也是塑壳断路器的一种,额定电流32A,2极开关TC ; MT 电线管SC 焊接钢管RC 水煤气管)FPC 聚氯乙烯半硬质电线管PC 聚氯乙烯硬质电线管KPC 聚氯乙烯波纹电线管GXC 金属线槽VXC 塑料线槽DG 电线管G 厚电线管GG 水煤气管BYG 难燃型聚氯乙烯半硬质电线管KRG 聚氯乙烯可挠管VG 聚氯乙烯硬质电线管线路敷设方式标注穿焊接钢管敷设:SC穿电线管敷设:MT穿硬塑料管敷设:PC穿阻燃半硬聚氯乙烯管敷设:FPC电缆桥架敷设:CT金属线槽敷设:MR塑料线槽敷设:PR用钢索敷设:M穿聚氯乙烯塑料波纹电线管敷设:KPC 穿金属软管敷设:CP直接埋设:DB电缆沟敷设:TC导线敷设部位的标注沿或跨梁(屋架)敷设:AB暗敷在梁内:BC沿或跨柱敷设:AC暗敷设在柱内:CLC沿墙面敷设:WS暗敷设在墙内:WC沿天棚或顶板面敷设:CE暗敷设在屋面或顶板内:CC吊顶内敷设:SCE地板或地面下敷设:FSC--焊接钢管MT--电线管(还看见用TC--标注为电线管的)RC--镀锌管(水煤管)PC--塑硬管FPC--阻燃塑硬管明敷的线路穿KBG管可以,暗敷的线路最好穿SC钢管水煤气钢管就是镀锌钢管焊接钢管就是厚壁电线管电线管通常仅指薄壁电线管水煤气钢管就是镀锌钢管(RC)焊接钢管就是厚壁电线管(SC)电线管通常仅指薄壁电线管(TC)常用金属配电管按管壁厚度可分为水煤气钢管,厚电线管,薄电线管。
电气施工图敷设方式在电气工程中,敷设方式的选择是至关重要的。
它决定了电力设备与线路的安装方式,以及在建筑物中的布局。
合理的敷设方式不仅能提高电力系统的效率,还能保障安全,防止潜在的电气火灾和触电事故。
一、直敷布线直敷布线是一种最简单的布线方式,它通常适用于低压电力线路和通信线路。
在直敷布线中,电线或电缆直接安装在墙壁、天花板或地板的表面。
这种布线方式简单、易于安装,但也有明显的缺点。
由于线路暴露在外,容易受到损坏,也不利于后期维护。
同时,对于高电压或大电流的线路,直敷布线可能会引发触电风险。
二、导管布线导管布线是一种将电线或电缆装入塑料或金属导管中的布线方式。
这种方式能有效地保护电线不受外界环境的影响,提高线路的安全性。
导管布线还能在一定程度上防止电磁干扰。
这种布线方式通常用于高电压或大电流的线路,以及需要防止电磁干扰的场合。
三、桥架布线桥架布线是一种利用桥架作为线缆通道的布线方式。
桥架通常安装在天花板上或地板下,这使得电线或电缆可以在桥架内自由布线,减少了对建筑空间的需求。
桥架布线的优点是灵活性高,便于扩展和更改。
然而,桥架布线的缺点是初始安装成本较高,且需要专业的技能和工具进行安装和维护。
四、地板下布线地板下布线是一种将电线或电缆安装在地板下的布线方式。
这种方式能有效地减少对建筑空间的需求,同时也能隐藏线路,提高美观度。
然而,地板下布线的缺点是维护困难,一旦线路出现问题,可能需要破坏地板才能进行维修。
五、吊顶内布线吊顶内布线是一种将电线或电缆安装在吊顶内的布线方式。
这种方式能有效地利用建筑空间,减少对地板和墙面的占用。
同时,吊顶内布线也能在一定程度上防止电磁干扰。
然而,吊顶内布线的缺点是安装和维护困难,需要专业的技能和工具进行操作。
六、墙壁内布线墙壁内布线是一种将电线或电缆安装在墙壁内的布线方式。
这种方式能有效地利用建筑空间,同时也能提高线路的安全性。
然而,墙壁内布线的缺点是安装和维护困难,需要破坏墙壁才能进行操作。
建筑物电气系统施工技术的电线敷设方法电线敷设是建筑物电气系统施工中的重要环节,它直接关系到建筑物的电力供应、安全和正常使用。
本文将介绍几种常见的电线敷设方法,包括架空敷设、埋地敷设和隐蔽敷设。
一、架空敷设架空敷设是指将电线通过支架或其他高处悬挂的方式进行敷设。
这种敷设方法适用于室外,常见于电力线路和输电塔上。
在建筑物电气系统中,也可以使用架空敷设方法来搭建临时供电线路,如工地施工供电。
架空敷设的优点是施工便捷,维修容易,而且可以节约材料成本。
但同时也存在一些问题,如易受天气影响,需要设立防雷设施等。
二、埋地敷设埋地敷设是指将电线埋入地下进行敷设。
这种敷设方法适用于室外和室内。
室外的埋地敷设常见于电缆线路、地下电力管线等。
室内的埋地敷设适用于建筑物的地下室、地面和墙壁。
埋地敷设的优点是外观美观,耐久性好,对保护电线和防止损坏起到了很好的作用。
但需要注意埋设深度和选择合适的管道材料,以提高电线的绝缘性能和抗压能力。
三、隐蔽敷设隐蔽敷设是指将电线隐藏在建筑物的墙壁、地板或天花板等内部结构中进行敷设。
这种敷设方法在室内建筑物中应用较为广泛,有利于保持建筑物的整洁和美观。
隐蔽敷设的优点是电线安全,不易受到外界损坏,美观大方。
但同时也存在一些挑战,如施工难度较大,需要提前规划好电缆走向和预留合适的通道。
在建筑物电气系统施工中,选择合适的电线敷设方法非常重要。
需要根据建筑物的使用环境、施工条件和美观要求等因素进行综合考虑。
同时,在实际施工中,应严格按照相关安全规范进行操作,确保电线敷设质量和施工安全。
总结起来,架空敷设、埋地敷设和隐蔽敷设是建筑物电气系统施工中常见的电线敷设方法。
每种方法都有其适用的场景和注意事项,施工人员应根据具体情况进行选择和操作。
最终,通过科学合理的电线敷设,能够有效保障建筑物的电力供应和使用安全。

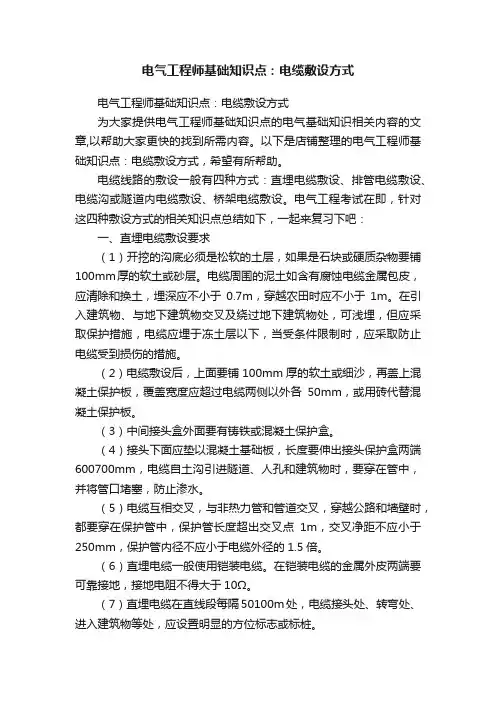

电气工程师基础知识点:电缆敷设方式电气工程师基础知识点:电缆敷设方式为大家提供电气工程师基础知识点的电气基础知识相关内容的文章,以帮助大家更快的找到所需内容。
以下是店铺整理的电气工程师基础知识点:电缆敷设方式,希望有所帮助。
电缆线路的敷设一般有四种方式:直埋电缆敷设、排管电缆敷设、电缆沟或隧道内电缆敷设、桥架电缆敷设。
电气工程考试在即,针对这四种敷设方式的相关知识点总结如下,一起来复习下吧:一、直埋电缆敷设要求(1)开挖的沟底必须是松软的土层,如果是石块或硬质杂物要铺100mm厚的软土或砂层。
电缆周围的泥土如含有腐蚀电缆金属包皮,应清除和换土,埋深应不小于0.7m,穿越农田时应不小于1m。
在引入建筑物、与地下建筑物交叉及绕过地下建筑物处,可浅埋,但应采取保护措施,电缆应埋于冻土层以下,当受条件限制时,应采取防止电缆受到损伤的措施。
(2)电缆敷设后,上面要铺100mm厚的软土或细沙,再盖上混凝土保护板,覆盖宽度应超过电缆两侧以外各50mm,或用砖代替混凝土保护板。
(3)中间接头盒外面要有铸铁或混凝土保护盒。
(4)接头下面应垫以混凝土基础板,长度要伸出接头保护盒两端600700mm,电缆自土沟引进隧道、人孔和建筑物时,要穿在管中,并将管口堵塞,防止渗水。
(5)电缆互相交叉,与非热力管和管道交叉,穿越公路和墙壁时,都要穿在保护管中,保护管长度超出交叉点1m,交叉净距不应小于250mm,保护管内径不应小于电缆外径的1.5倍。
(6)直埋电缆一般使用铠装电缆。
在铠装电缆的金属外皮两端要可靠接地,接地电阻不得大于10Ω。
(7)直埋电缆在直线段每隔50100m处,电缆接头处、转弯处、进入建筑物等处,应设置明显的方位标志或标桩。
(8)电缆与其他管道、道路、建筑物等之间平行和交叉时的最小净距,应符合规范规定。
严禁将电缆平行敷设于管道的上方或下方。
二、排管电缆敷设要求(1)电缆排管敷设1)电缆排管可用钢管、塑料管、陶瓷管、石棉水泥管或混凝土管,但管内必须光滑;2)按需要的孔数将管子排成一定形式,管子接头要错开,并用水泥浇成一整体,一般分为2、4、6、8、10、12、14、16孔等形式;3)孔径一般应不小于电缆外径的1.5倍,敷设电力电缆的排管孔径应不小于100mm,控制电缆孔径应不小于75mm;4)埋入地下排管顶部至地面的距离,人行道上应不小于500mm;—般地区应不小于700mm;5)在直线距离超过100m、排管转弯和分支处都要设置排管电缆井;排管通向井坑应有不小于0.1%的坡度,以便管内的水流人井坑内;6)敷设在排管内的电缆,应采用铠装电缆。

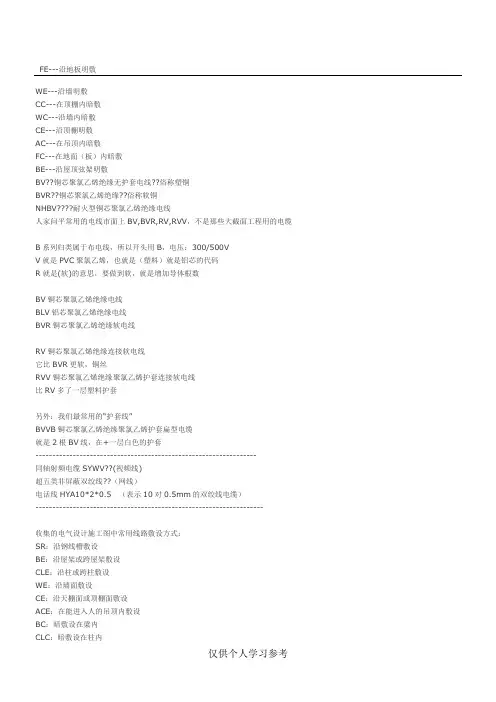

FE---沿地板明敷WE---沿墙明敷CC---在顶棚内暗敷WC---沿墙内暗敷CE---沿顶棚明敷AC---在吊顶内暗敷FC---在地面(板)内暗敷BE---沿屋顶弦架明敷BV??铜芯聚氯乙烯绝缘无护套电线??俗称塑铜BVR??NHBV????BV就是PVCR就是(软)BVBLVBVRRV它比BVRRVV比RVBVVB就是2根电话线收集的电气设计施工图中常用线路敷设方式:SR:沿钢线槽敷设BE:沿屋架或跨屋架敷设CLE:沿柱或跨柱敷设WE:沿墙面敷设CE:沿天棚面或顶棚面敷设ACE:在能进入人的吊顶内敷设BC:暗敷设在梁内CLC:暗敷设在柱内WC:暗敷设在墙内CC:暗敷设在顶棚内ACC:暗敷设在不能进入的顶棚内FC:暗敷设在地面内SCE:吊顶内敷设,要穿金属管一,导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-M-钢索CP-PR-RC-DB-直埋TC-电缆沟BC-CLC-WC-CE-CC-SCE-F-SR-沿钢索BE-WE-CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上HSM8-63C/3PDTQ30-32/2P这两个应该是两种塑壳断路器的型号,HSM8-63C/3P适用于照明回路中,为3极开关,额定电流为63A(3联开关)DTQ30-32/2P也是塑壳断路器的一种,额定电流32A,2极开关TC;MT电线管SC焊接钢管RC水煤气管)FPC聚氯乙烯半硬质电线管PC聚氯乙烯硬质电线管KPC聚氯乙烯波纹电线管GXC金属线槽电缆桥架敷设:CT金属线槽敷设:MR塑料线槽敷设:PR用钢索敷设:M穿聚氯乙烯塑料波纹电线管敷设:KPC 穿金属软管敷设:CP直接埋设:DB沿天棚或顶板面敷设:CE暗敷设在屋面或顶板内:CC吊顶内敷设:SCE地板或地面下敷设:FSC--焊接钢管MT--电线管(还看见用TC--标注为电线管的)RC--镀锌管(水煤管)PC--塑硬管FPC--阻燃塑硬管??明敷的线路穿KBG管可以,暗敷的线路最好穿SC钢管水煤气钢管就是镀锌钢管ct:电缆桥架cp:金属软管SR:钢线槽RC:水煤气管导线敷设部位:CT:电缆桥架敷设SR:沿钢索敷设CLE:沿柱或跨柱敷设WE:沿墙面敷设CC:沿现浇板内暗敷设CE:沿天棚面或顶棚面敷设AC:吊顶内敷设ACE:在能进入的吊顶在敷设BC:暗敷设在梁内CLC:暗敷设在柱子内LA——暗设在梁内ZA—暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内DA——暗设在地面或地板内PNA—暗设在不能进入的吊顶内④照明灯具安装方式代号D——吸顶式L——链吊式G———管吊式B——壁装式R———嵌入式BR———墙壁内安装(4)设备标注方法’⑦配电线路的标注方法e--灯泡安装高度,mf--安装方式L--光源种类,白炽灯或荧光灯图中线缆敷设编号:???FPC:线缆穿PVC管敷设;SC:线缆穿钢管敷设;FC:暗敷设在地面内;WC:暗敷设在墙内;???CE:沿天棚面或顶板面敷设;CC:暗敷设在顶板内;ACC:暗敷设在不能进人的吊顶内;SCE:在吊顶内敷设。
电气设计施工图中常用线路敷设方式电气设计施工图中常用线路敷设方式:SR:沿钢线槽敷设BE:沿屋架或跨屋架敷设CLE:沿柱或跨柱敷设WE:沿墙面敷设CE:沿天棚面或顶棚面敷设ACE:在能进入人的吊顶内敷设BC:暗敷设在梁内CLC:暗敷设在柱内WC:暗敷设在墙内CC:暗敷设在顶棚内ACC:暗敷设在不能进入的顶棚内FC:暗敷设在地面内SCE:吊顶内敷设,要穿金属管一,导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二,导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架,梁WE-沿墙明敷三,灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽:SR沿屋架或跨屋架:BE沿柱或跨柱:CLE穿焊接钢管敷设:SC穿电线管敷设:MT穿硬塑料管敷设:PC穿阻燃半硬聚氯乙烯管敷设:FPC电缆桥架敷设:CT金属线槽敷设:MR塑料线槽敷设:PR用钢索敷设:M穿聚氯乙烯塑料波纹电线管敷设:KPC穿金属软管敷设:CP直接埋设:DB电缆沟敷设:TC导线敷设部位的标注沿或跨梁(屋架)敷设:AB暗敷在梁内:BC沿或跨柱敷设:AC暗敷设在柱内:CLC沿墙面敷设:WS暗敷设在墙内:WC沿天棚或顶板面敷设:CE暗敷设在屋面或顶板内:CC吊顶内敷设:SCE地板或地面下敷设:FC1、BV-2*2.5-TC20-CC这个最后的CC是什么意思啊?答:铜芯聚氯乙烯绝缘电线-2条2.5平方毫米电线—穿直径20电线管—在天花内或者顶棚敷设,最后的CC是暗敷在顶板内的意思。
其他说明:BV电线:1.分类和用途是用来分布电流用的,属于布电线类,用字母“B”表示;2.导体材料是铜,用字母“T”表示,布电线中铜芯导体省略表示;3.绝缘材料为聚氯乙烯,用字母“V”表示;电线型号及名称;4.布电线结构简单,除上面三点,有的还有护套,护套材料为聚氯乙烯也用字母“V”表示;护套材料为橡胶就用字母“X”表示。
详解电⼒电缆线路常见敷设⽅式及其要求⼩筱寄语电友你好和往期内容有重复希望⼤家谅解,其中穿插以前内容。
汇总来⾃各⽅电友总结!感谢!不喜勿喷底部找⼩筱⽂章底部找⼩筱⽂章电⼒交流2群 490903491电⼒电缆线路的敷设⽅式及其要求1. 电⼒电缆线路的敷设⽅式(1)直接埋设在地下,这是最通⾏和最经济的敷设⽅法。
(2)敷设在电缆沟内,⽤于多条电缆的敷设。
电缆沟虽然当时投资⽐直埋较⼤,但其便于进⾏温度监视和采取通风降温措施,改善其散热条件。
另外,电缆沟还具有便于电缆检修、新设、更换以及有利于防⽌外⼒损伤和故障测寻、修复等优点。
(3)安装在电缆隧道内,当在发电⼚或变电站出线电缆很多或并列敷设条数较多(如20~40条以上时)的地区敷设电缆时,应考虑建造电缆隧道。
建造电缆隧道虽然建设时投资⼤、⼯期长、建筑材料耗费多,⽽且带来通风、防⽕、防漏⽔等⼤量问题,但是它具有以下优点:1)⼤量地减少了电缆线路所占道路断⾯(⾛廊)。
2)减少对电缆的外⼒破坏和机械损伤。
3)消除因⼟壤中有害物质引起的保护层化学腐蚀。
4)检修或更换电缆迅速⽅便。
5)随时可以增放新电缆,⽽且不必掘开路⾯。
(4)敷设在电缆排管内,当较多电缆通过市区街道时,直埋对电缆压⼒⼤,⼜不适宜建造电缆沟和隧道,可建造电缆排管,造价低于隧道,但⼜具有许多隧道的优点,还不必考虑防⽕问题。
(5)敷设在电缆托架上,是⼚区内电缆安装的新形式,⼚区内(尤其是发电⼚或化⼯⼚内)管线很多,建筑电缆沟已很困难,⼜常常因为热管道的跑汽、跑⽔⽽损伤电缆,因⽽在⼚区内采取电缆托架架空安装来代替电缆沟。
(6)架空安装,由于近年塑料电缆的发展,电缆的重量减轻,把电缆吊挂在吊线上(或固定在杆塔上)的⽅式逐渐得到应⽤。
架空电缆和埋在地下的电缆相⽐,易受外界的影响,不够美观,但建设费⽤较低。
2. 电⼒电缆线路敷设的安全技术要求(1)电缆直接敷设在地下的安全技术要求1)电缆的埋设深度不应⼩于0.7m,通过农⽥时埋设深度不⼩于1.2m。

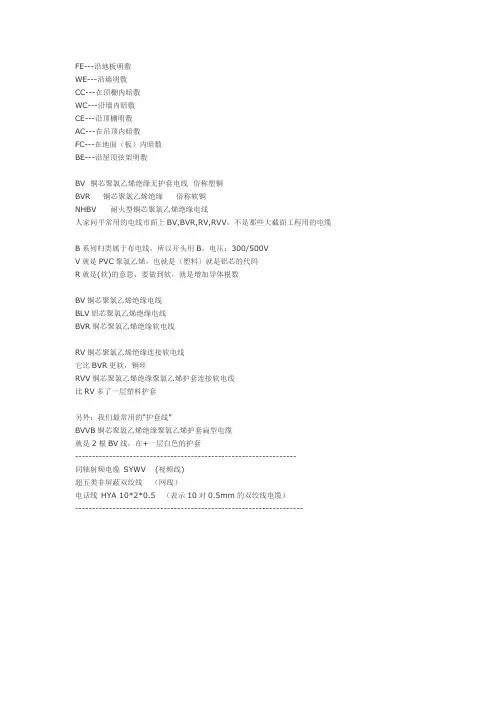

FE---沿地板明敷WE---沿墙明敷CC---在顶棚暗敷WC---沿墙暗敷CE---沿顶棚明敷AC---在吊顶暗敷FC---在地面(板)暗敷BE---沿屋顶弦架明敷BV铜芯聚氯乙烯绝缘无护套电线俗称塑铜BVR铜芯聚氯乙烯绝缘俗称软铜NHBV耐火型铜芯聚氯乙烯绝缘电线人家问平常用的电线市面上BV,BVR,RV,RVV,不是那些大截面工程用的电缆B系列归类属于布电线,所以开头用B,电压:300/500VV就是PVC聚氯乙烯,也就是(塑料)就是铝芯的代码R就是(软)的意思,要做到软,就是增加导体根数BV铜芯聚氯乙烯绝缘电线BLV铝芯聚氯乙烯绝缘电线BVR铜芯聚氯乙烯绝缘软电线RV铜芯聚氯乙烯绝缘连接软电线它比BVR更软,铜丝RVV铜芯聚氯乙烯绝缘聚氯乙烯护套连接软电线比RV多了一层塑料护套另外:我们最常用的“护套线”BVVB铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆就是2根BV线,在+一层白色的护套----------------------------------------------------------------- 同轴射频电缆SYWV(视频线)超五类非屏蔽双绞线(网线)线HYA 10*2*0.5 (表示10对0.5mm的双绞线电缆)-------------------------------------------------------------------收集的电气设计施工图中常用线路敷设方式:SR:沿钢线槽敷设BE:沿屋架或跨屋架敷设CLE:沿柱或跨柱敷设WE:沿墙面敷设CE:沿天棚面或顶棚面敷设ACE:在能进入人的吊顶敷设BC:暗敷设在梁CLC:暗敷设在柱WC:暗敷设在墙CC:暗敷设在顶棚ACC:暗敷设在不能进入的顶棚FC:暗敷设在地面SCE:吊顶敷设,要穿金属管一,导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二,导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁CLC-暗敷在柱WC-暗敷在墙CE-沿天棚顶敷设CC-暗敷在天棚顶SCE-吊顶敷设F-地板及地坪下SR-沿钢索BE-沿屋架,梁WE-沿墙明敷三,灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上HSM8-63C/3PDTQ30-32/2P 这两个应该是两种塑壳断路器的型号,HSM8-63C/3P 适用于照明回路中,为3极开关,额定电流为63A(3联开关)DTQ30-32/2P 也是塑壳断路器的一种,额定电流32A,2极开关TC ; MT 电线管SC 焊接钢管RC 水煤气管)FPC 聚氯乙烯半硬质电线管PC 聚氯乙烯硬质电线管KPC 聚氯乙烯波纹电线管GXC 金属线槽VXC 塑料线槽DG 电线管G 厚电线管GG 水煤气管BYG 难燃型聚氯乙烯半硬质电线管KRG 聚氯乙烯可挠管VG 聚氯乙烯硬质电线管线路敷设方式标注穿焊接钢管敷设:SC穿电线管敷设:MT穿硬塑料管敷设:PC穿阻燃半硬聚氯乙烯管敷设:FPC电缆桥架敷设:CT金属线槽敷设:MR塑料线槽敷设:PR用钢索敷设:M穿聚氯乙烯塑料波纹电线管敷设:KPC 穿金属软管敷设:CP直接埋设:DB电缆沟敷设:TC导线敷设部位的标注沿或跨梁(屋架)敷设:AB暗敷在梁:BC沿或跨柱敷设:AC暗敷设在柱:CLC沿墙面敷设:WS暗敷设在墙:WC沿天棚或顶板面敷设:CE暗敷设在屋面或顶板:CC吊顶敷设:SCE地板或地面下敷设:FSC--焊接钢管MT--电线管(还看见用TC--标注为电线管的)RC--镀锌管(水煤管)PC--塑硬管FPC--阻燃塑硬管明敷的线路穿KBG管可以,暗敷的线路最好穿SC钢管水煤气钢管就是镀锌钢管焊接钢管就是厚壁电线管电线管通常仅指薄壁电线管水煤气钢管就是镀锌钢管(RC)焊接钢管就是厚壁电线管(SC)电线管通常仅指薄壁电线管(TC)常用金属配电管按管壁厚度可分为水煤气钢管,厚电线管,薄电线管。

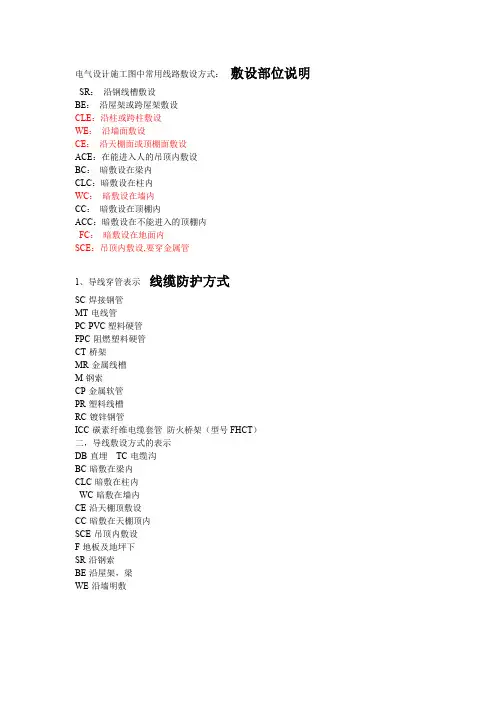

电气设计施工图中常用线路敷设方式:敷设部位说明SR:沿钢线槽敷设
BE:沿屋架或跨屋架敷设
CLE:沿柱或跨柱敷设
WE:沿墙面敷设
CE:沿天棚面或顶棚面敷设
ACE:在能进入人的吊顶内敷设
BC:暗敷设在梁内
CLC:暗敷设在柱内
WC:暗敷设在墙内
CC:暗敷设在顶棚内
ACC:暗敷设在不能进入的顶棚内
FC:暗敷设在地面内
SCE:吊顶内敷设,要穿金属管
1、导线穿管表示线缆防护方式
SC-焊接钢管
MT-电线管
PC-PVC塑料硬管
FPC-阻燃塑料硬管
CT-桥架
MR-金属线槽
M-钢索
CP-金属软管
PR-塑料线槽
RC-镀锌钢管
ICC-碳素纤维电缆套管防火桥架(型号FHCT)
二,导线敷设方式的表示
DB-直埋TC-电缆沟
BC-暗敷在梁内
CLC-暗敷在柱内
WC-暗敷在墙内
CE-沿天棚顶敷设
CC-暗敷在天棚顶内
SCE-吊顶内敷设
F-地板及地坪下
SR-沿钢索
BE-沿屋架,梁
WE-沿墙明敷。

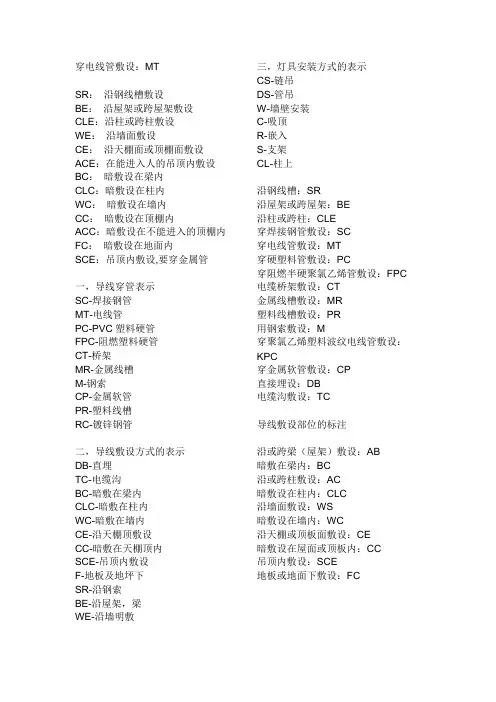

穿电线管敷设:MTSR:沿钢线槽敷设BE:沿屋架或跨屋架敷设CLE:沿柱或跨柱敷设WE:沿墙面敷设CE:沿天棚面或顶棚面敷设ACE:在能进入人的吊顶内敷设BC:暗敷设在梁内CLC:暗敷设在柱内WC:暗敷设在墙内CC:暗敷设在顶棚内ACC:暗敷设在不能进入的顶棚内FC:暗敷设在地面内SCE:吊顶内敷设,要穿金属管一,导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二,导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架,梁WE-沿墙明敷三,灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽:SR沿屋架或跨屋架:BE沿柱或跨柱:CLE穿焊接钢管敷设:SC穿电线管敷设:MT穿硬塑料管敷设:PC穿阻燃半硬聚氯乙烯管敷设:FPC 电缆桥架敷设:CT金属线槽敷设:MR塑料线槽敷设:PR用钢索敷设:M穿聚氯乙烯塑料波纹电线管敷设:KPC穿金属软管敷设:CP直接埋设:DB电缆沟敷设:TC导线敷设部位的标注沿或跨梁(屋架)敷设:AB暗敷在梁内:BC沿或跨柱敷设:AC暗敷设在柱内:CLC沿墙面敷设:WS暗敷设在墙内:WC沿天棚或顶板面敷设:CE暗敷设在屋面或顶板内:CC吊顶内敷设:SCE地板或地面下敷设:FC。
电气工程知识:配线敷设的五种方式是什么
一、隧道式优点:运行维护和检修方便。
缺点:需要大量资金、材料来建设坚固的地下隧道和足够的管道布置空间,建设投资费用较高。
这种方式不适合居民生活小区内采用。
二、缆沟式(明沟式)
优点:电缆运行维护和检修方便。
缺点:缆沟建设的投资较大,影响小区内整体布置,而且需要有可靠的排水系统和设备,维护费用较高。
缆沟式电缆敷设方式若用于生活小区或人员集中的场所,有以下几个方面的问题需要注意:
1.必须有专用的排水系统,且常年处于良好状态,如多数小区采用明沟方式,排水设备运行维护费用将很高;
2.缆沟密封不严,易遭受小动物损坏;
3.因住宅区内车辆、人员集中缆沟盖板易损坏;
4.如该缆沟属电力部门专用缆沟因盖板的丢失、损坏而导致人身伤害事故,易产生法律纠纷。
三、穿管式优点:容易于施工,遇到交叉管道时,灵活性较高,不影响小区内景观和整体布置,所需费用较低。
缺点:这种方式需要在电缆敷设拐弯处增设检修井,存在不安全因素。
穿管式电缆敷设方式需注意以下问题:
1.大截面电缆穿管困难及弯曲半径不易保证;
2.管内电缆一旦有损坏,必须整根更换。
3.须增加多根备用穿管。
四、沟槽式(暗沟式)
优点:无积水问题,电缆走径有明显标示,沟槽方向具有随意性,
不影响小区内景观。
缺点:沟槽式电缆敷设方式不适合用于道路和硬化地面处。
五、直埋式优点:便于施工,不影响整个小区的环境美观、投资少、工期短。
缺点:电缆运行中出现故障检修维护困难,运行维护不利。
建筑电气图纸中敷设方式以下是我收集的电气设计施工图中常用线路敷设方式:SR:沿钢线槽敷设BE:沿屋架或跨屋架敷设CLE:沿柱或跨柱敷设WE:沿墙面敷设CE:沿天棚面或顶棚面敷设ACE:在能进入人的吊顶内敷设BC:暗敷设在梁内CLC:暗敷设在柱内WC:暗敷设在墙内CC:暗敷设在顶棚内ACC:暗敷设在不能进入的顶棚内FC:暗敷设在地面内SCE:吊顶内敷设,要穿金属管一,导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二,导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架,梁WE-沿墙明敷三,灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽:SR沿屋架或跨屋架:BE沿柱或跨柱:CLE穿焊接钢管敷设:SC穿电线管敷设:MT穿硬塑料管敷设:PC穿阻燃半硬聚氯乙烯管敷设:FPC电缆桥架敷设:CT金属线槽敷设:MR塑料线槽敷设:PR用钢索敷设:M穿聚氯乙烯塑料波纹电线管敷设:KPC 穿金属软管敷设:CP直接埋设:DB电缆沟敷设:TC导线敷设部位的标注沿或跨梁(屋架)敷设:AB暗敷在梁内:BC沿或跨柱敷设:AC暗敷设在柱内:CLC沿墙面敷设:WS暗敷设在墙内:WC沿天棚或顶板面敷设:CE暗敷设在屋面或顶板内:CC吊顶内敷设:SCE地板或地面下敷设:FC。
FE---沿地板明敷WE---沿墙明敷CC---在顶棚内暗敷WC---沿墙内暗敷CE---沿顶棚明敷AC---在吊顶内暗敷FC---在地面(板)内暗敷BE---沿屋顶弦架明敷BV 铜芯聚氯乙烯绝缘无护套电线俗称塑铜BVR 铜芯聚氯乙烯绝缘俗称软铜NHBV 耐火型铜芯聚氯乙烯绝缘电线人家问平常用的电线市面上BV,BVR,RV,RVV,不是那些大截面工程用的电缆B系列归类属于布电线,所以开头用B,电压:300/500VV就是PVC聚氯乙烯,也就是(塑料)就是铝芯的代码R就是(软)的意思,要做到软,就是增加导体根数BV铜芯聚氯乙烯绝缘电线BLV铝芯聚氯乙烯绝缘电线BVR铜芯聚氯乙烯绝缘软电线RV铜芯聚氯乙烯绝缘连接软电线它比BVR更软,铜丝RVV铜芯聚氯乙烯绝缘聚氯乙烯护套连接软电线比RV多了一层塑料护套另外:我们最常用的“护套线”BVVB铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆就是2根BV线,在+一层白色的护套-----------------------------------------------------------------同轴射频电缆SYWV (视频线)超五类非屏蔽双绞线(网线)电话线HYA 10*2*0.5(表示10对0.5mm的双绞线电缆)-------------------------------------------------------------------收集的电气设计施工图中常用线路敷设方式:SR:沿钢线槽敷设BE:沿屋架或跨屋架敷设CLE:沿柱或跨柱敷设WE:沿墙面敷设CE:沿天棚面或顶棚面敷设ACE:在能进入人的吊顶内敷设BC:暗敷设在梁内CLC:暗敷设在柱内WC:暗敷设在墙内CC:暗敷设在顶棚内ACC:暗敷设在不能进入的顶棚内FC:暗敷设在地面内SCE:吊顶内敷设,要穿金属管一,导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二,导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架,梁WE-沿墙明敷三,灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上HSM8-63C/3PDTQ30-32/2P 这两个应该是两种塑壳断路器的型号,HSM8-63C/3P 适用于照明回路中,为3极开关,额定电流为63A(3联开关)DTQ30-32/2P 也是塑壳断路器的一种,额定电流32A,2极开关TC ; MT 电线管SC 焊接钢管RC 水煤气管)FPC 聚氯乙烯半硬质电线管PC 聚氯乙烯硬质电线管KPC 聚氯乙烯波纹电线管GXC 金属线槽VXC 塑料线槽DG 电线管G 厚电线管GG 水煤气管BYG 难燃型聚氯乙烯半硬质电线管KRG 聚氯乙烯可挠管VG 聚氯乙烯硬质电线管线路敷设方式标注穿焊接钢管敷设:SC穿电线管敷设:MT穿硬塑料管敷设:PC穿阻燃半硬聚氯乙烯管敷设:FPC电缆桥架敷设:CT金属线槽敷设:MR塑料线槽敷设:PR用钢索敷设:M穿聚氯乙烯塑料波纹电线管敷设:KPC 穿金属软管敷设:CP直接埋设:DB电缆沟敷设:TC导线敷设部位的标注沿或跨梁(屋架)敷设:AB暗敷在梁内:BC沿或跨柱敷设:AC暗敷设在柱内:CLC沿墙面敷设:WS暗敷设在墙内:WC沿天棚或顶板面敷设:CE暗敷设在屋面或顶板内:CC吊顶内敷设:SCE地板或地面下敷设:FSC--焊接钢管MT--电线管(还看见用TC--标注为电线管的)RC--镀锌管(水煤管)PC--塑硬管FPC--阻燃塑硬管明敷的线路穿KBG管可以,暗敷的线路最好穿SC钢管水煤气钢管就是镀锌钢管焊接钢管就是厚壁电线管电线管通常仅指薄壁电线管水煤气钢管就是镀锌钢管(RC)焊接钢管就是厚壁电线管(SC)电线管通常仅指薄壁电线管(TC)常用金属配电管按管壁厚度可分为水煤气钢管,厚电线管,薄电线管。
电气配管敷设方式一、管路敷设标注方法sc:焊接钢管tc:电线管薄钢管pc:硬质塑料管ct:电缆桥架cp:金属软管SR:钢线槽RC:水煤气管导线敷设部位:CT:电缆桥架敷设SR:沿钢索敷设CLE:沿柱或跨柱敷设WE:沿墙面敷设CC:沿现浇板内暗敷设CE:沿天棚面或顶棚面敷设AC:吊顶内敷设ACE:在能进入的吊顶在敷设BC:暗敷设在梁内CLC:暗敷设在柱子内wc:暗敷设在墙内WE:沿墙明敷设FC:预埋在地面内cc:暗敷设在顶板内SR:沿钢线槽敷设BE:沿屋架或跨屋架敷设CLE:沿柱或跨柱敷设WE:沿墙面敷设CE:沿天棚面或顶棚面敷设ACE:在能进入人的吊顶内敷设BC:暗敷设在梁内CLC:暗敷设在柱内WC:暗敷设在墙内CC:暗敷设在顶棚内ACC:暗敷设在不能进入的顶棚内FC:暗敷设在地面内SCE:吊顶内敷设,要穿金属管一,导线穿管表示MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二、导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架,梁WE-沿墙明敷三、灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上穿焊接钢管敷设:SC穿电线管敷设:MT穿硬塑料管敷设:PC穿阻燃半硬聚氯乙烯管敷设:FPC电缆桥架敷设:CT金属线槽敷设:MR塑料线槽敷设:PR用钢索敷设:M穿聚氯乙烯塑料波纹电线管敷设:KPC 穿金属软管敷设:CP直接埋设:DB电缆沟敷设:TC导线敷设部位的标注沿或跨梁(屋架)敷设:AB暗敷在梁内:BC沿或跨柱敷设:AC暗敷设在柱内:CLC沿墙面敷设:WS暗敷设在墙内:WC沿天棚或顶板面敷设:CE 暗敷设在屋面或顶板内:CC 吊顶内敷设:SCE地板或地面下敷设:FC。
T20指的是直径为20mm (俗称6分管)的镀锌电线管希望对你有所帮助!追问可以告诉我电线管还有那些?分别表示的符号是?回答SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二,导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架,梁WE-沿墙明敷三,灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上电缆头70mm以下用干包式,以上用热缩式PC硬质氯聚乙烯管(套刚性阻燃管)PVC聚氯乙烯管(套刚性阻燃管)FPC阻燃半硬聚氯乙烯(套半硬质塑料管)TC电线管(JBG KBG)套定额时要根据其敷设方式的不同套相应的管径子目。
CE-明敷在天棚以下或顶以下,如有吊顶就是指顶以下吊顶以上扁钢理论重量=0.001*宽度*长度*密度(7.85)1. -40*4扁钢材料价二扁钢综合价(元/Kg)*1.256 Kg/m2. -25*4扁钢材料价二扁钢综合价(元/Kg)*0.025*4*7.854代表是重型的意思,05代表是零下5摄氏度以上环境下施工使用。
另外还有轻型中型管材,具体如下:205为轻型穿线管,主要为明装电线管,壁厚很薄,承压能力很差,施工条件为零下5摄氏度以上施工305为中型穿线管,多用在墙内暗埋穿线管,承压能力一般,施工条件为零下5摄氏度以上施工405为重型穿线管,整体应用量并不大,壁厚很厚,一般楼板挤压或重物压盖地区用,施工条件为零下5摄氏度以上施工刚性阻燃管,也叫PVC冷弯电线管,分轻型、中型、重型,管线长度为每根4米,颜色有白色和纯白两种,弯曲时需要专用弯曲弹簧,连接采用专用接头抹塑料胶后粘接半硬塑料管,系将聚氯乙烯树脂与增塑剂、稳定剂及其他辅助剂配合后,经挤出成型而得,适应于电气套管及流体输送管等,常温下可用于保护电线、电缆等。
