装配式建筑电气管线分离与预埋配管设计说明

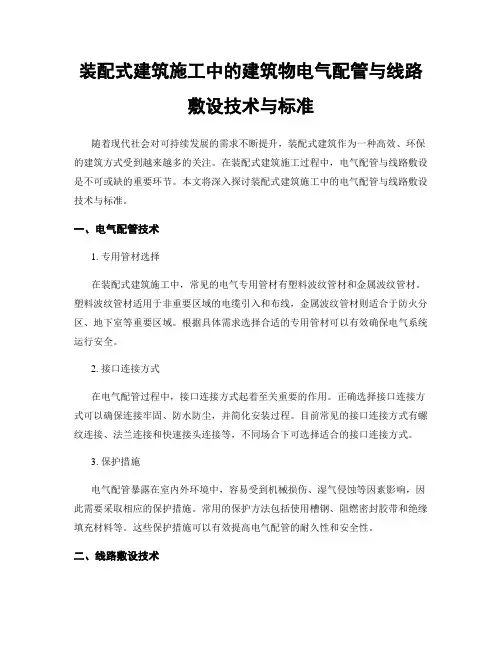

装配式建筑施工中的建筑物电气配管与线路敷设技术与标准随着现代社会对可持续发展的需求不断提升，装配式建筑作为一种高效、环保的建筑方式受到越来越多的关注。

在装配式建筑施工过程中，电气配管与线路敷设是不可或缺的重要环节。

本文将深入探讨装配式建筑施工中的电气配管与线路敷设技术与标准。

一、电气配管技术1. 专用管材选择在装配式建筑施工中，常见的电气专用管材有塑料波纹管材和金属波纹管材。

塑料波纹管材适用于非重要区域的电缆引入和布线，金属波纹管材则适合于防火分区、地下室等重要区域。

根据具体需求选择合适的专用管材可以有效确保电气系统运行安全。

2. 接口连接方式在电气配管过程中，接口连接方式起着至关重要的作用。

正确选择接口连接方式可以确保连接牢固、防水防尘，并简化安装过程。

目前常见的接口连接方式有螺纹连接、法兰连接和快速接头连接等，不同场合下可选择适合的接口连接方式。

3. 保护措施电气配管暴露在室内外环境中，容易受到机械损伤、湿气侵蚀等因素影响，因此需要采取相应的保护措施。

常用的保护方法包括使用槽钢、阻燃密封胶带和绝缘填充材料等。

这些保护措施可以有效提高电气配管的耐久性和安全性。

二、线路敷设技术1. 布线方案设计在进行建筑物电气线路敷设之前，需要进行布线方案设计。

布线方案设计涉及到用电负荷计算、回路划分、支路设置等内容。

合理的布线方案能够确保电气系统运行稳定，并满足不同区域的用电需求。

2. 线缆选择装配式建筑施工中，可选用多种类型的电缆进行线路敷设。

例如聚氯乙烯绝缘软铜芯电缆适用于低压应用场景，而交联聚乙烯绝缘电力电缆则适用于中高压应用场景。

依据设计需求选择合适的线缆材料和规格可以确保线路敷设的安全可靠。

3. 敷设方式和标准在装配式建筑施工中，常见的线缆敷设方式有埋地敷设、明管敷设和架空敷设等。

各种敷设方式都需要符合相应的标准要求，如GB 50217-2002《建筑电气设计规范》和GB 50057-2010《民用建筑物强弱电工程设计规范》等。

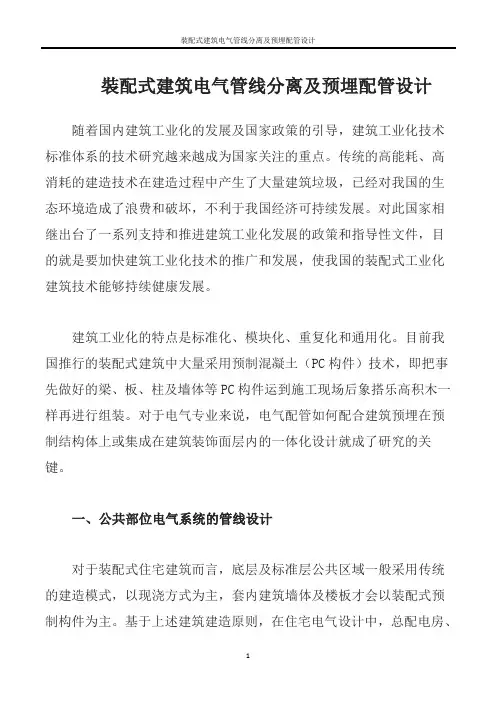

裝配式建筑电气管线分离及预埋配管设计随着国内建筑工业化的发展及国家政策的引导，建筑工业化技术标准体系的技术研究越来越成为国家关注的重点。

传统的高能耗、高消耗的建造技术在建造过程中产生了大量建筑垃圾，已经对我国的生态环境造成了浪费和破坏，不利于我国经济可持续发展。

对此国家相继出台了一系列支持和推进建筑工业化发展的政策和指导性文件，目的就是要加快建筑工业化技术的推广和发展，使我国的装配式工业化建筑技术能够持续健康发展。

建筑工业化的特点是标准化、模块化、重复化和通用化。

目前我国推行的装配式建筑中大量采用预制混凝土（PC构件）技术，即把事先做好的梁、板、柱及墙体等PC构件运到施工现场后象搭乐高积木一样再进行组装。

对于电气专业来说，电气配管如何配合建筑预埋在预制结构体上或集成在建筑装饰面层内的一体化设计就成了研究的关键。

一、公共部位电气系统的管线设计对于装配式住宅建筑而言，底层及标准层公共区域一般采用传统的建造模式，以现浇方式为主，套内建筑墙体及楼板才会以装配式预制构件为主。

基于上述建筑建造原则，在住宅电气设计中，总配电房、通信机房通常设置于底层，标准的楼层强弱电配电间设置于公共区域内。

在此公共区域内敷设的水平电气管线宜在公共区域的吊顶内敷设，当受条件限制必须做暗敷设时，可敷设在现浇层内，以减少在预制构件中预埋大量电气管线。

对于竖向管线可集中敷设在预留的孔洞内，垂直电缆桥架及管线通过事先预留的孔洞明装，电气管线与结构体系脱离。

对于设置在公共区域内的需要穿越楼板引上及引下的照明及火灾自动报警系统管线，可将引上、引下配电管线预埋在现浇混凝土墙体内，而不是预埋在预制墙板内。

以满足预制构件墙板预埋管线标准化、模块化设计要求。

单元强弱电竖井布置如图1所示。

图1 单元强弱电竖井布置图二、套内住宅电气预埋配管设计方法通过笔者对工业化居住建筑电气配管集成设计的研究及市场调研发现，电气配管敷设在工业化建筑体内主要有以下3种方式：a. 采用标准化预制构件生产技术，对预埋在预制混凝土墙体（PC 构件）内的电气配管进行标准化、模块化的设计，从而将其集成到建筑PC构件中。

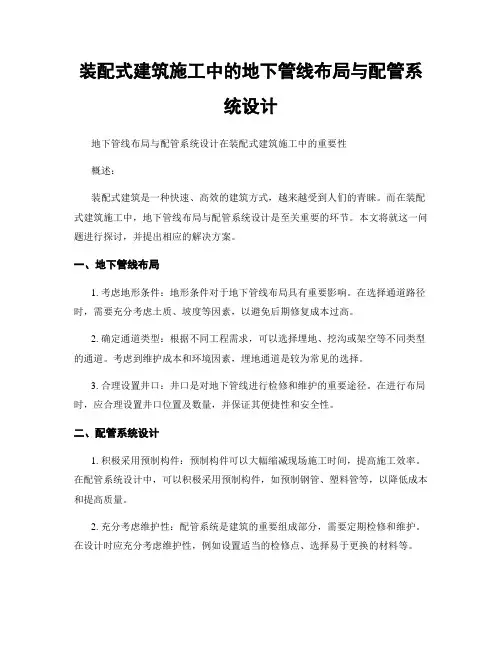

装配式建筑施工中的地下管线布局与配管系统设计地下管线布局与配管系统设计在装配式建筑施工中的重要性概述：装配式建筑是一种快速、高效的建筑方式，越来越受到人们的青睐。

而在装配式建筑施工中，地下管线布局与配管系统设计是至关重要的环节。

本文将就这一问题进行探讨，并提出相应的解决方案。

一、地下管线布局1. 考虑地形条件：地形条件对于地下管线布局具有重要影响。

在选择通道路径时，需要充分考虑土质、坡度等因素，以避免后期修复成本过高。

2. 确定通道类型：根据不同工程需求，可以选择埋地、挖沟或架空等不同类型的通道。

考虑到维护成本和环境因素，埋地通道是较为常见的选择。

3. 合理设置井口：井口是对地下管线进行检修和维护的重要途径。

在进行布局时，应合理设置井口位置及数量，并保证其便捷性和安全性。

二、配管系统设计1. 积极采用预制构件：预制构件可以大幅缩减现场施工时间，提高施工效率。

在配管系统设计中，可以积极采用预制构件，如预制钢管、塑料管等，以降低成本和提高质量。

2. 充分考虑维护性：配管系统是建筑的重要组成部分，需要定期检修和维护。

在设计时应充分考虑维护性，例如设置适当的检修点、选择易于更换的材料等。

3. 合理安排管道走向：在配管系统设计中，应根据功能需求和空间限制合理安排管道走向。

避免多余的弯曲和拐角，以减小流体摩擦阻力，并降低能耗。

三、优化施工管理1. 引入信息化技术：利用BIM技术等信息化手段，可以将地下管线布局与配管系统设计有效地整合起来。

通过虚拟建模和协同设计，可以减少错误和变更次数，并提高施工效率。

2. 加强沟通与协调：装配式建筑施工涉及众多专业团队的合作。

为了保证地下管线布局与配管系统设计的顺利进行，在不同专业之间需要加强沟通与协调，确保各项任务得到妥善执行。

3. 引入全过程质量控制：全过程质量控制包括设计、生产、运输和安装等各个环节。

在装配式建筑施工中，地下管线布局与配管系统设计应视为整个过程的重要组成部分，需要引入全过程质量控制手段，确保施工质量。

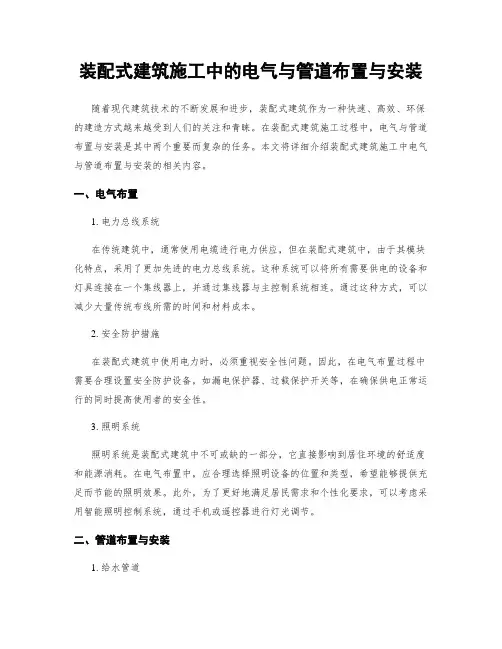

装配式建筑施工中的电气与管道布置与安装随着现代建筑技术的不断发展和进步，装配式建筑作为一种快速、高效、环保的建造方式越来越受到人们的关注和青睐。

在装配式建筑施工过程中，电气与管道布置与安装是其中两个重要而复杂的任务。

本文将详细介绍装配式建筑施工中电气与管道布置与安装的相关内容。

一、电气布置1. 电力总线系统在传统建筑中，通常使用电缆进行电力供应，但在装配式建筑中，由于其模块化特点，采用了更加先进的电力总线系统。

这种系统可以将所有需要供电的设备和灯具连接在一个集线器上，并通过集线器与主控制系统相连。

通过这种方式，可以减少大量传统布线所需的时间和材料成本。

2. 安全防护措施在装配式建筑中使用电力时，必须重视安全性问题。

因此，在电气布置过程中需要合理设置安全防护设备，如漏电保护器、过载保护开关等，在确保供电正常运行的同时提高使用者的安全性。

3. 照明系统照明系统是装配式建筑中不可或缺的一部分，它直接影响到居住环境的舒适度和能源消耗。

在电气布置中，应合理选择照明设备的位置和类型，希望能够提供充足而节能的照明效果。

此外，为了更好地满足居民需求和个性化要求，可以考虑采用智能照明控制系统，通过手机或遥控器进行灯光调节。

二、管道布置与安装1. 给水管道给水管道是装配式建筑中至关重要的一个部分，它关系到居住环境的基本需求。

在管道布置过程中，需要考虑以下几个因素：首先是给水主干管道与分支管道之间的连通；其次是阀门、泵房等设备的设置位置；最后是排水系统与给水系统之间的空间隔离。

只有合理布置和连接这些要素才能确保给水系统正常运行。

2. 排水管道排水管道同样重要，其主要作用是将废水排出。

在装配式建筑中，除了日常生活污水外，还必须考虑雨水的排放。

在管道布置时，应注意合理设置下水主管位置和坡度，确保污水畅通无阻，并考虑采用排水泵进行排涝。

3. 燃气管道燃气管道的规划和布置需要特别谨慎。

首先，必须遵守相关法律法规，安装合格的燃气设备和配件；其次，在布置过程中要确保通风良好，以防止燃气泄漏引发危险；最后，还需要定期检查和维护燃气设备，确保其正常运行。

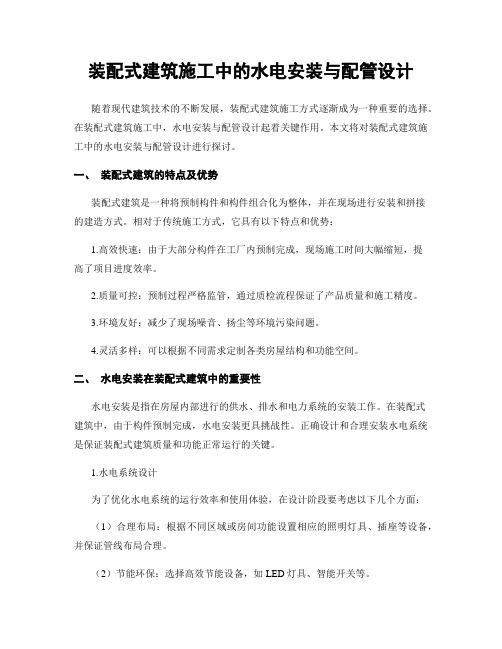

装配式建筑施工中的水电安装与配管设计随着现代建筑技术的不断发展，装配式建筑施工方式逐渐成为一种重要的选择。

在装配式建筑施工中，水电安装与配管设计起着关键作用。

本文将对装配式建筑施工中的水电安装与配管设计进行探讨。

一、装配式建筑的特点及优势装配式建筑是一种将预制构件和构件组合化为整体，并在现场进行安装和拼接的建造方式。

相对于传统施工方式，它具有以下特点和优势：1.高效快速：由于大部分构件在工厂内预制完成，现场施工时间大幅缩短，提高了项目进度效率。

2.质量可控：预制过程严格监管，通过质检流程保证了产品质量和施工精度。

3.环境友好：减少了现场噪音、扬尘等环境污染问题。

4.灵活多样：可以根据不同需求定制各类房屋结构和功能空间。

二、水电安装在装配式建筑中的重要性水电安装是指在房屋内部进行的供水、排水和电力系统的安装工作。

在装配式建筑中，由于构件预制完成，水电安装更具挑战性。

正确设计和合理安装水电系统是保证装配式建筑质量和功能正常运行的关键。

1.水电系统设计为了优化水电系统的运行效率和使用体验，在设计阶段要考虑以下几个方面：（1）合理布局：根据不同区域或房间功能设置相应的照明灯具、插座等设备，并保证管线布局合理。

（2）节能环保：选择高效节能设备，如LED灯具、智能开关等。

（3）安全可靠：对于供水与排水管道，要注意管材的选择与连接方式，确保没有渗漏问题；对于电力系统，要符合国家规范并设置过载、短路保护设备。

2.施工流程控制在装配式建筑施工中，水电安装需要与其他工序协调进行。

因此，严密的施工计划和流程控制非常重要：（1）协同设计：各专业之间要共同参与设计，尽早确定各种管线走向及穿越部位等关键信息。

（2）模块化制造：通过标准化的构件制造和专业化的安装队伍，实现快速、高效的水电系统安装。

（3）现场调试：水电安装结束后，进行系统调试和检测，确保各个设备工作正常。

三、装配式建筑中的配管设计注意事项除了水电安装外，配管设计也是装配式建筑中不可忽视的一环。

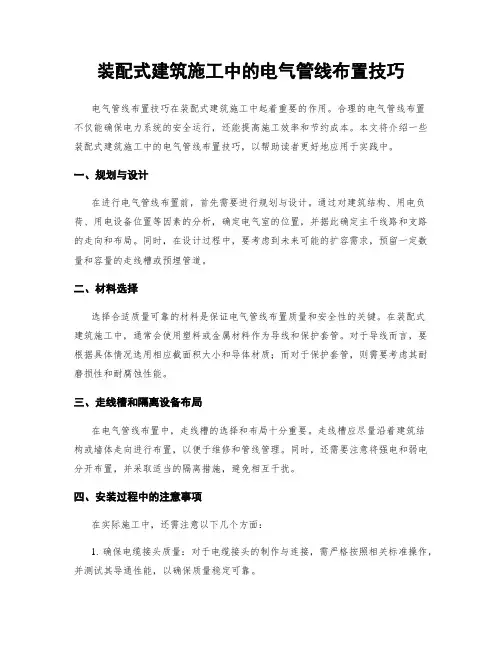

装配式建筑施工中的电气管线布置技巧电气管线布置技巧在装配式建筑施工中起着重要的作用。

合理的电气管线布置不仅能确保电力系统的安全运行，还能提高施工效率和节约成本。

本文将介绍一些装配式建筑施工中的电气管线布置技巧，以帮助读者更好地应用于实践中。

一、规划与设计在进行电气管线布置前，首先需要进行规划与设计。

通过对建筑结构、用电负荷、用电设备位置等因素的分析，确定电气室的位置，并据此确定主干线路和支路的走向和布局。

同时，在设计过程中，要考虑到未来可能的扩容需求，预留一定数量和容量的走线槽或预埋管道。

二、材料选择选择合适质量可靠的材料是保证电气管线布置质量和安全性的关键。

在装配式建筑施工中，通常会使用塑料或金属材料作为导线和保护套管。

对于导线而言，要根据具体情况选用相应截面积大小和导体材质；而对于保护套管，则需要考虑其耐磨损性和耐腐蚀性能。

三、走线槽和隔离设备布局在电气管线布置中，走线槽的选择和布局十分重要。

走线槽应尽量沿着建筑结构或墙体走向进行布置，以便于维修和管线管理。

同时，还需要注意将强电和弱电分开布置，并采取适当的隔离措施，避免相互干扰。

四、安装过程中的注意事项在实际施工中，还需注意以下几个方面：1. 确保电缆接头质量：对于电缆接头的制作与连接，需严格按照相关标准操作，并测试其导通性能，以确保质量稳定可靠。

2. 防止弯曲半径过小：任何时候都要避免使导线产生锐角折弯。

因为方向改变太大或弯曲半径过小会导致电力系统容易出现故障。

3. 预留余量：在进行具体长度测量时，必须考虑到未来的拓展需求，并预留一定长度的余量。

4. 温度控制：无论是施工过程中还是电气设备运行时，都需注意对电气管线的温度控制。

过高或过低的温度都会影响电缆和设备的寿命和性能。

五、验收与维护完成电气管线布置后，应进行相应的验收工作。

该工作主要包括电器专业负责人对施工过程进行检查，并测试设备运行情况。

如发现问题需要及时进行修复和处理。

在使用阶段，定期对电气管线进行维护也是必不可少的。

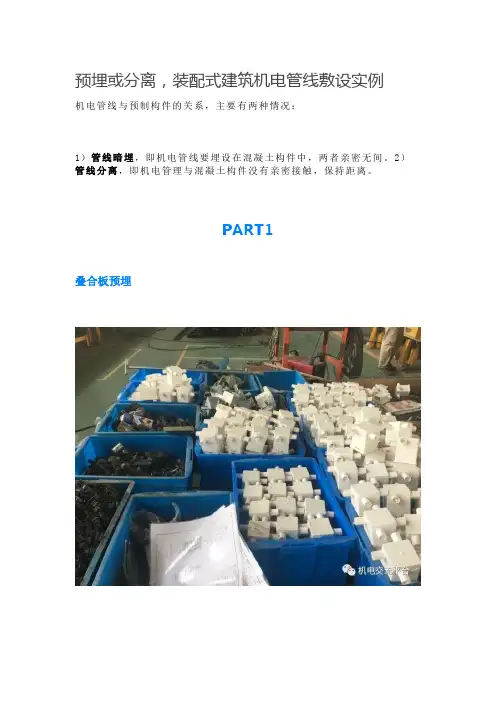

预埋或分离，装配式建筑机电管线敷设实例
机电管线与预制构件的关系，主要有两种情况：
1）管线暗埋，即机电管线要埋设在混凝土构件中，两者亲密无间。

2）管线分离，即机电管理与混凝土构件没有亲密接触，保持距离。

PART1
叠合板预埋
PART2
PC墙预埋
PART3
防雷接地预埋预留
PART4
管线分离敷设
本篇相片拍摄于2020年，海门、南京某居住项目，除样板照片1以外均是南京市江北新区人才公寓项目（EPC总承包单位：中建八局三公司，装配式内装设计及施工单位：和能人居）。

样板照片1：吊顶架空（海门龙信养老公寓项目）
样板照片2：墙面架空
样板照片3：地面架空：
以下为工程施工现场实景：
卫生间：
厨房：。

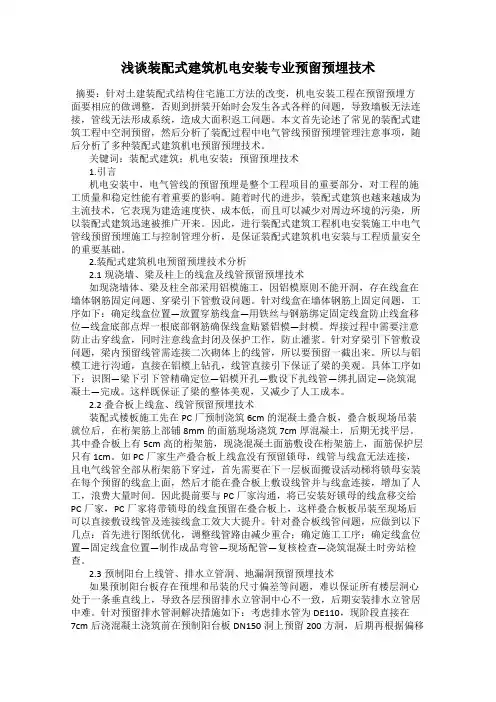

浅谈装配式建筑机电安装专业预留预埋技术摘要：针对土建装配式结构住宅施工方法的改变，机电安装工程在预留预埋方面要相应的做调整，否则到拼装开始时会发生各式各样的问题，导致墙板无法连接，管线无法形成系统，造成大面积返工问题。

本文首先论述了常见的装配式建筑工程中空洞预留，然后分析了装配过程中电气管线预留预埋管理注意事项，随后分析了多种装配式建筑机电预留预埋技术。

关键词：装配式建筑；机电安装；预留预埋技术1.引言机电安装中，电气管线的预留预埋是整个工程项目的重要部分，对工程的施工质量和稳定性能有着重要的影响。

随着时代的进步，装配式建筑也越来越成为主流技术，它表现为建造速度快、成本低，而且可以减少对周边环境的污染，所以装配式建筑迅速被推广开来。

因此，进行装配式建筑工程机电安装施工中电气管线预留预埋施工与控制管理分析，是保证装配式建筑机电安装与工程质量安全的重要基础。

2.装配式建筑机电预留预埋技术分析2.1现浇墙、梁及柱上的线盒及线管预留预埋技术如现浇墙体、梁及柱全部采用铝模施工，因铝模原则不能开洞，存在线盒在墙体钢筋固定问题、穿梁引下管敷设问题。

针对线盒在墙体钢筋上固定问题，工序如下：确定线盒位置—放置穿筋线盒—用铁丝与钢筋绑定固定线盒防止线盒移位—线盒底部点焊一根底部钢筋确保线盒贴紧铝模—封模。

焊接过程中需要注意防止击穿线盒，同时注意线盒封闭及保护工作，防止灌浆。

针对穿梁引下管敷设问题，梁内预留线管需连接二次砌体上的线管，所以要预留一截出来。

所以与铝模工进行沟通，直接在铝模上钻孔，线管直接引下保证了梁的美观。

具体工序如下：识图—梁下引下管精确定位—铝模开孔—敷设下扎线管—绑扎固定—浇筑混凝土—完成。

这样既保证了梁的整体美观，又减少了人工成本。

2.2叠合板上线盒、线管预留预埋技术装配式楼板施工先在PC厂预制浇筑6cm的混凝土叠合板，叠合板现场吊装就位后，在桁架筋上部铺8mm的面筋现场浇筑7cm厚混凝土，后期无找平层。

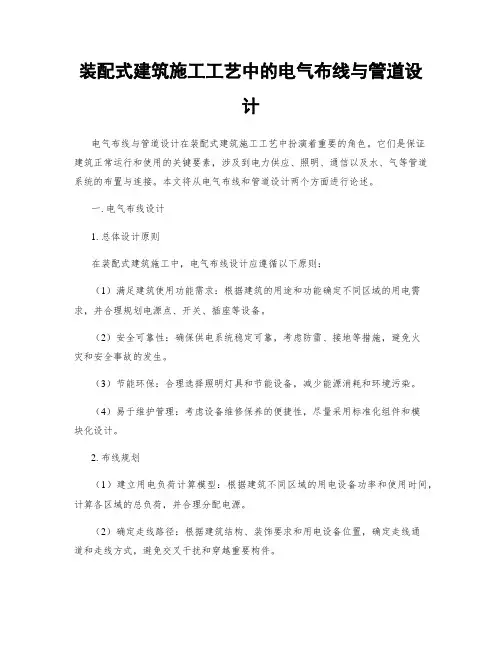

装配式建筑施工工艺中的电气布线与管道设计电气布线与管道设计在装配式建筑施工工艺中扮演着重要的角色。

它们是保证建筑正常运行和使用的关键要素，涉及到电力供应、照明、通信以及水、气等管道系统的布置与连接。

本文将从电气布线和管道设计两个方面进行论述。

一. 电气布线设计1. 总体设计原则在装配式建筑施工中，电气布线设计应遵循以下原则：（1）满足建筑使用功能需求：根据建筑的用途和功能确定不同区域的用电需求，并合理规划电源点、开关、插座等设备。

（2）安全可靠性：确保供电系统稳定可靠，考虑防雷、接地等措施，避免火灾和安全事故的发生。

（3）节能环保：合理选择照明灯具和节能设备，减少能源消耗和环境污染。

（4）易于维护管理：考虑设备维修保养的便捷性，尽量采用标准化组件和模块化设计。

2. 布线规划（1）建立用电负荷计算模型：根据建筑不同区域的用电设备功率和使用时间，计算各区域的总负荷，并合理分配电源。

（2）确定走线路径：根据建筑结构、装饰要求和用电设备位置，确定走线通道和走线方式，避免交叉干扰和穿越重要构件。

（3）布置电源点：根据具体用途，在不同区域设置合适数量的电源点，并满足供电容量需求。

（4）布置开关与插座：根据功能需求，在每个房间内进行开关与插座的布置，保证使用便捷性和安全性。

3. 设备选型与安装（1）选择符合国家标准的设备：优先选择具有相应认证或检测报告的产品，确保符合国家安全、能效等相关规定。

（2）避免过度设计与冗余：根据实际需要配置电气设备，避免过度复杂和冗余设计。

（3）注意防护措施：对易受损部位进行绝缘、防水、防尘等处理，以增加设备使用寿命并确保人员安全。

二. 管道设计1. 总体设计原则在装配式建筑中，管道设计需要考虑以下原则：（1）满足建筑用水需求：根据不同区域的用水需求，确定冷、热水管道和给排水系统的布置，并合理规划供水设备。

（2）保证供排水安全：确保管道布局合理、防止渗漏、堵塞和污染情况发生，以保证供水的安全性与卫生。

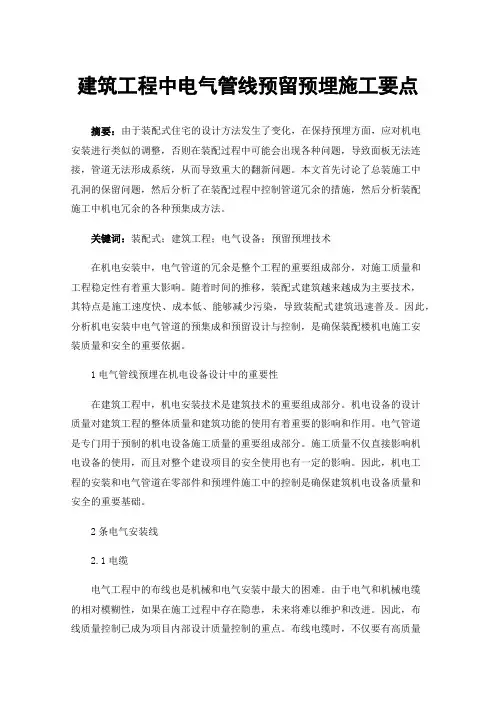

建筑工程中电气管线预留预埋施工要点摘要：由于装配式住宅的设计方法发生了变化，在保持预埋方面，应对机电安装进行类似的调整，否则在装配过程中可能会出现各种问题，导致面板无法连接，管道无法形成系统，从而导致重大的翻新问题。

本文首先讨论了总装施工中孔洞的保留问题，然后分析了在装配过程中控制管道冗余的措施，然后分析装配施工中机电冗余的各种预集成方法。

关键词：装配式；建筑工程；电气设备；预留预埋技术在机电安装中，电气管道的冗余是整个工程的重要组成部分，对施工质量和工程稳定性有着重大影响。

随着时间的推移，装配式建筑越来越成为主要技术，其特点是施工速度快、成本低、能够减少污染，导致装配式建筑迅速普及。

因此，分析机电安装中电气管道的预集成和预留设计与控制，是确保装配楼机电施工安装质量和安全的重要依据。

1电气管线预埋在机电设备设计中的重要性在建筑工程中，机电安装技术是建筑技术的重要组成部分。

机电设备的设计质量对建筑工程的整体质量和建筑功能的使用有着重要的影响和作用。

电气管道是专门用于预制的机电设备施工质量的重要组成部分。

施工质量不仅直接影响机电设备的使用，而且对整个建设项目的安全使用也有一定的影响。

因此，机电工程的安装和电气管道在零部件和预埋件施工中的控制是确保建筑机电设备质量和安全的重要基础。

2条电气安装线2.1电缆电气工程中的布线也是机械和电气安装中最大的困难。

由于电气和机械电缆的相对模糊性，如果在施工过程中存在隐患，未来将难以维护和改进。

因此，布线质量控制已成为项目内部设计质量控制的重点。

布线电缆时，不仅要有高质量的外观和优异的绝缘能力，还要严格遵守技术设计标准，严格检查电缆的规格型号，确保电缆的技术参数符合设计要求。

在铺设过程中，有必要检查电缆的交叉点，适当的分离和标记工作，并保存施工记录。

焊接金属喷嘴也必须满足更高的质量要求。

例如，喷嘴杆在焊接前必须经过良好的处理，然后必须对结构进行焊接。

焊接水平钢筋时，还应加强质量控制，有效接地可以降低电气安全风险。

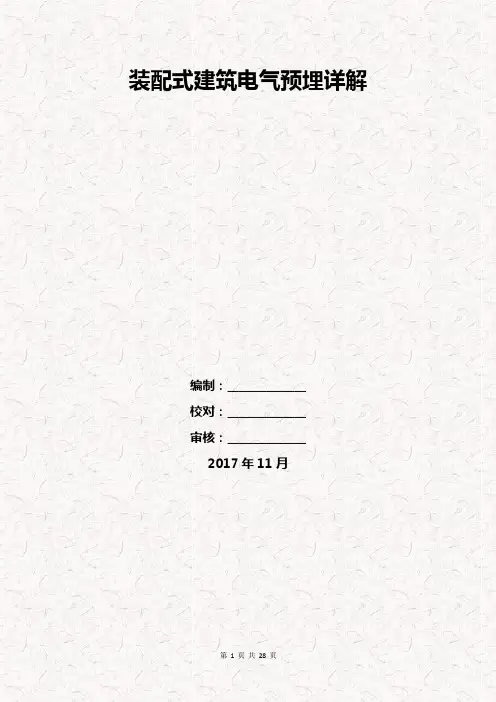

装配式建筑电气预埋详解编制：______________校对：______________审核：______________2017年11月目录前言 (3)一、编制目的 (4)二、编制依据 (4)三、装配式结构概述 (6)四、建筑电气部分 (6)五：管路敷设标注方法 (27)前言电气管线的敷设方式分明敷和暗敷两种。

明敷是将管线安装于墙壁、顶棚的表面，对结构影响不大，而暗敷则完全不同。

暗敷中，电气管线的预埋是建筑安装工程中的重要部分。

电气预埋管线的特点是根数多，平面布置复杂，特别是在墙体中的垂直预埋管线和在楼板中的水平预埋管线由于削弱了结构构件截面，对结构构成一定影响。

当垂直预埋管线埋设于在钢筋混凝土柱或者钢筋混凝土剪力墙中时，敷设方法相对简单，仅需将线路套管改为钢管，并与结构钢筋绑扎固定，防止在浇筑振捣混凝土时偏位。

由于电气管线直径较小，对混凝土墙、柱影响不大，可根据需要灵活布置。

但是，当管线垂直埋设于砌体墙体中时，埋设方式相对复杂，这也是电气安装工程与土建工程矛盾较多的地方。

一、编制目的本施工流程主要是了解装配式结构施工中电气、给排水、暖通施工流程及顺序、施工过程应注意的问题及解决方法，适用于装配式建筑中电气、给排水、暖通施工全过程。

目的是熟悉和了解装配式建筑中电气、给排水、暖通安装施工全过程。

二、编制依据编制依据是：工程施工图纸、工艺深化图纸、工程施工组织设计、国家现行规范、规程、标准，有关建筑施工现场安全管理规定及其他管理性文件。

《建筑工程施工质量验收统一标准》GB50300-2013《建筑电气工程施工工艺标准》DBJ/T61-40-2005《建筑电气工程施工质量验收规范》GB50303-2015《火灾自动报警系统设计规范》GB50116-2013《建筑设计防火规范》GB50116-2014《智能建筑设计标准》GB/T50314-2006《建筑物防雷设计规范》GB50057-2010《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002《通风与空调工程施工质量验收规范》GB50243-2002《建筑工程施工质量评价标准》GB/T50375-2006《建筑给水聚丙烯管道工程技术规范》GB/T50349-2005《建筑给水聚乙烯类管道技术规程》CJJ/T98-2003《建筑给水钢塑复合管管道工程技术规程》CECS125：2001《建筑电气工程施工质量验收规范》GB50303-2015《火灾自动报警系统设计规范》GB50116-2013《建筑设计防火规范》GB50116-2014《智能建筑设计标准》GB/T50314-2006《建筑物防雷设计规范》GB50057-2010《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002《通风与空调工程施工质量验收规范》GB50243-2002《建筑工程施工质量评价标准》GB/T50375-2006《建筑给水聚丙烯管道工程技术规范》GB/T50349-2005《建筑给水聚乙烯类管道技术规程》CJJ/T98-2003《建筑给水钢塑复合管管道工程技术规程》CECS125：2001《沟槽式连接管道工程技术规程》CECS151：2003《建筑给水超薄壁不锈钢塑料复合管管道工程技术规程》CECS135：2002《通风与空调工程施工质量验收规范》（GB 50243—2002）07FS02 《防空地下室给排水设施安装》05SFS10《人民防空地下室设计规范》01SS10SS《常用小型仪表及特种阀门选用安装》04S301《建筑排水设备附件制造安装》03S402《室内支架吊架安装》08S305《小型潜水排污泵选用及安装》02S404《防水套管》96S406《建筑排水用硬聚氯乙烯管道安装》三、装配式结构概述首先介绍一下装备式结构技术即：建筑产业化、建筑工业化、建筑标准化、建筑绿色化的新兴技术工艺，是建筑行业发展新方向，也是今后大力推行的建筑形式；装配式结构是将主体结构分解成若干个构件（例如：预制梁、预制楼板、预制内隔墙、预制外挂版、预制柱等预制构件），工艺设计院按照图审过的设计蓝图经过一系列分析、拆解成若干个构件，并绘制加工工艺图，将绘制好工艺图纸交付于工厂进行预制加工，工厂按照工艺院深化的工艺图纸进行预制加工生产，最后通过运输至施工现场进行拼装施工而完成的建筑物。

装配式建筑电气线管预埋方案编制：审核：批准：混凝土板、墙内焊接钢管施工1、作业条件在土建墙体、梁、柱钢筋绑扎完成后,支立模板前进行。

2、材料要求（1）钢管的材质必须合格,有出厂合格证,设计有待殊要求时必须符合设计要求。

（2）外观检查钢管壁厚均匀、焊缝均匀、无劈裂、毛刺砂眼、棱刺和凹扁等缺陷。

（3）锁紧螺母外形完好、丝扣清晰。

无翘曲变形等缺陷。

（4）铁制灯头盒、开关盒等的金属板厚度必须符合国标或标准图集的要求。

3、主要机具铅笔、钢卷尺、手锤、錾子、钢锯、锯条、半圆锉、圆锉、扁锉、手动弯管器、液压弯管器、压力案子、套丝扳、套丝机、工具袋、电工常用工具等。

一、质量要求质量要求符合《建筑电气工程施工质量验收规范》(GB50303-2002)的规定。

顶留箱盒位置→敷设管路→管路连接→切断→套丝→弯曲→跨接地线→变形缝的处理→管路防腐三、混凝土墙内钢管操作工艺1、预留箱盒位置为了保证箱盒位置及标高的准确,现阶段我们采取先预留箱盒位置后安装箱盒的办法。

具体做法:根据设计图纸要求在配电箱的位置处预留一个比箱体尺寸大的洞口,一般可要求左右各大50～100mm,上下各大150～200mm。

这项工作必须提前考虑,对各种规格配电箱分别制作木套箱,钢筋绑扎时,通知钢筋工在配电箱位置做好预留洞和洞口钢筋加强工作。

木套箱的做法可以参照土建门窗洞模板的做法。

对于接线盒或开关、插座盒,留洞尺寸可定为150×250mm。

这些洞的预留一般采取预埋聚苯板的办法。

施工前加工定做或现场制作150×250×100mm的聚苯板块,施工中固定在所需要的位置。

钢管要插入木套箱或聚苯板中,管路排列要严格按照进人配电箱或盒的要求,管口必须封堵严密,以免灰浆渗入造成管路堵塞。

但为了以后安装箱盒施工方便,钢管进入木套箱或聚苯板内最好不超过5mm,以便采用接短管的办法进箱盒。

2、敷设管路管路必须敷设在钢筋网内侧,分两种情况,第一种是从楼地面内引出的管路,第二种是从墙上箱盒向外引的管路。

装配式建筑电气管线工艺详解电气管线预埋要点讲解装配式建筑电气管线预埋要点讲解编制：________________单位：________________批准：________________2017年11月电气管线预埋要点讲解目录电气管线预埋要点讲解第一节、综述《装配式住宅电气设计要点》一文针对混凝土结构及钢结构两种形式，通过介绍装配式建筑的背景、结构形式以及施工工艺，分析了混凝土结构以及钢结构装配式住宅设计中电气专业应注意的一些要点，包括电井选址、设备安装、管线预留、管线衔接及防雷接地做法等。

第二节、结构形式装配式建筑是指用预制的构件在工地装配而成的建筑，装配式建筑将局部或所有构件在工场预制完成，然后输送到施工现场举行组装,其按结构方式主要分为钢结构、混凝土结构和木结构3种，主要预制件分为楼板、梁、柱及剪力墙等，而依照预制水平的分歧，梁和板可以采用全预制或半预制半现浇的方式。

目前国内大局部装配式建筑中的梁和板主要采用半预制半现浇的方式，分别称为叠合梁与叠合板。

第三节、设计原则因为装配式住宅的预制构件是在工场内预制完成，原则上在施工现场不答应凿洞、开槽，以制止伤及预制构件，影响质量及观感，因而装配式住宅的电气设计应秉持“安全牢靠、节能环保、维修管理轻易、装备布置整体美观”的原则，采用标准化、系列化的设计方法，做到装备布置、装备装置、管线敷设及毗连的标准化和系列化。

第四节、设计要点4.1电井的选址在供配电系统中，电井的位置应深入负荷中心，以缩短高压配电半径、降低电能消耗、节省有色金属、减少电压损失、满足供电质量的请求。

对于住宅建筑，一般2~3户共用一部电井，因而水平供电半径较小，电压损失极少，能够很好地满足供电质量的请求。

因为电井内设有竖向桥架以及管线等，井道内的楼板需要提前预留洞口，同时楼板以及墙体内也会暗埋大量管线，因而为制止预制件中预埋大量管线的现象发生，电井应制止设置于采用预制楼板的区域内。

试论装配式建筑电气设备管线分离及预埋配管设计发布时间：2021-09-07T01:26:20.364Z 来源：《基层建设》2021年第17期作者： 1王漫 2崔子海[导读] 摘要：在我国建筑行业的持续发展下，出现了以装配式建筑为代表的诸多全新建造模式。

1.身份证号41270119901025XXXX；2.身份证号41270219840909XXXX摘要：在我国建筑行业的持续发展下，出现了以装配式建筑为代表的诸多全新建造模式。

为提高建筑建造效率、控制建造成本等均发挥了重要的促进作用。

在这一背景下，本文将以某装配式建筑建造工程项目为例，重点针对装配式建筑中的设备管线分离与预埋配管设计进行简要分析研究。

关键词：装配式建筑；设备管线分离；预埋配管设计引言：在装配式建筑建造中，管线设计与埋设是其中一项重要内容。

与建筑整体建造质量水平有着直接的影响作用。

因此规范做好建筑电气设备管线的分离，实现预埋配管的优化设计尤为重要。

本研究旨在为装配式建筑中科学分离设备管线与优化设计预埋配管，提供相应理论参考与实践指导帮助。

一、工程概况为有效说明装配式建筑中的设备管线分离与预埋配管的设计，本文选择以某地区的装配式建筑建造工程为例。

该工程中的装配式建筑主要作为某事业单位的办公楼用，建筑共有32层，其中地下2层，地上30层。

为尽可能缩短建造工期同时有效控制建筑整体建造成本，最终该工程选择使用装配式建筑建造模式，标准层选择使用预制叠合楼板，其预制层与现浇层的厚度分别为6cm与8cm。

受装配式建筑结构特性与建造要求的影响，需要相关工作人员提前做好包括建筑楼梯、内隔墙等在内各项建筑构件的标准化预制。

建筑中的电气专业则涉及众多管线，如电力管线、照明管线等，管径统一为2cm。

二、装配式建筑电气设备管线的分离技术（一）部分分离在进行建筑电气设备管线分离时，针对室内卫生间、会议室、餐厅食堂、办公走廊等区域，在于其吊顶涉及与结构造型进行充分结合下，该装配式建筑中选择采用部分分离的方式。

建筑电气管线预留预埋（装配式）装配式住宅电气管线预留预埋设计毛坯房中电气设备管线安装到位。

在这种形式下，电气系统设计及管线敷设基本沿用了现行的常规做法：电气管线浇筑于结构体内。

装配式住宅电气的关键技术就是做好预制结构体内管线的预留预埋。

设计人员需在设计阶段精确定位设备管线并与土建构件一起生成BIM模型提供给预制构件厂，预制人员按照图纸，根据统一的标准对各预制板、墙中的线、盒、箱等进行精确定位的预留预埋。

电气管线电线管的预留预埋在机电中占非常大的比重。

对于毛坯交房的住宅，电线管基本上是浇筑在结构体内的：预制墙体内的电线管及线盒，是随结构体在工厂内一次性浇筑成型的；当采用叠合楼板时，水平电线管，是敷设在楼板的现浇叠合层内，仍需要在现场湿作业完成。

叠合板现浇层厚度的确定除考虑结构安全外，还要考虑走线的要求，若管线敷设出现交叉的情况，现浇层的厚度至少需要80mm。

进行管线优化布置，减少管线交叉是电气设计的关键，合理的设计可减小结构层厚度，从而降低工程造价。

1、点位预留为方便和规范构件制作，在预制件中预留的箱体、接线盒应遵照预制件的模数，在预制构件上准确和标准化定位。

在预制墙体上设置的插座、开关、弱电设备、消防设备等需要在设计阶段提前预留接线盒，这里采用标准的86型接线盒为宜。

另外，叠合楼板内的照明灯具、消防探测器等设备需要预留深型接线盒，以便与叠合楼板现浇层内的管线相连接（详见图1），接线盒的具体位置应先由电气专业做初步定位，再由结构专业做精确定位。

图1叠合楼板内接线盒预留做法2、点位综合电气专业系统众多，每个系统都有单独的一套图纸，为确保预制件中的设备点位齐全，避免在施工现场进行剔凿、切割时伤及预制构件，应将各系统所需的预留孔洞、预埋件综合在一张图纸上，方便查漏补缺的同时也便于检查各个系统间的设备点位是否存在冲突、管线路径是否重合，在设计阶段能够及时发现问题并将其解决。

3、管线预留设备管线应进行综合设计，减少平面交叉，由于装配式建筑的特殊形式，其内部的管道综合尤为重要。

装配式建筑施工中的电气布线与管道设计技术装配式建筑是一种逐渐兴起的新型建筑方式，其具有工期短、质量可控、环保节能等诸多优势。

在装配式建筑施工中，电气布线与管道设计技术起着至关重要的作用。

本文将从电气布线和管道设计两个方面进行论述，以期为装配式建筑施工中的电气布线与管道设计提供实用的技术指导。

一、电气布线设计技术1. 施工前的规划与准备在开始电气布线设计之前，需要对建筑物的功能需求进行评估与分析，并制定相应的电气配置方案。

同时，还要考虑到给水、排水、消防等特殊管道的存在，并合理安排电气线路与相关管道间的空间位置关系。

2. 线路布置原则在装配式建筑施工中，为了保证电力系统的稳定运行和便于维护，需要遵循以下几个原则：（1）合理分区：按照不同功能区域对电路进行划分，以确保各个功能区域之间互不干扰。

（2）简化接头：尽量减少接头数量，在安全可靠的前提下，减少电阻与热量损耗。

（3）导线保护：为避免外力对导线的损坏，应采用合适的导线保护措施，如使用槽式电缆桥架、穿线管等。

3. 智能化设计随着智能家居的发展，装配式建筑中的电气布线也需考虑智能化设计。

可以预留一定空间安装智能家居控制系统，并设置相应的智能传感器与开关等设备，以实现远程控制、自动化调节等功能。

二、管道设计技术1. 排水管道设计在装配式建筑施工中，排水系统的设计尤为重要。

需要根据建筑物的规模和使用需求选择合适的排水设备，并按照相关标准进行管道布置与连接。

另外，还要注意排水口位置的设置，确保排水畅通。

2. 给水管道设计给水管道是装配式建筑不可或缺的一部分。

在设计过程中，需要确保给水系统可靠稳定、安全卫生。

选择合适材料及规格，并按照供水标准进行布置与连接。

3. 燃气管道设计对于涉及燃气的装配式建筑，燃气管道设计需要特别注意。

务必按照相关法律法规和标准进行设计，采用合适的材料，确保防漏、排气与通风等设施设置到位。

4. 综合管道布置在装配式建筑中，电气布线与管道设计常常同时存在，因此需要进行综合管道布置。

装配式建筑施工中的电气与管道设计安装装配式建筑是一种快速、高效的建筑模式，在现代建筑领域得到了广泛的应用。

在装配式建筑施工中，电气与管道设计安装是关键的环节之一，它涉及到给装配式建筑提供正常运行所需的电力和水力等基础设施。

本文将重点讨论装配式建筑施工中的电气与管道设计安装。

一、电气设计安装1. 电气设计在装配式建筑的电气设计中，首先需要根据建筑的功能确定各个区域的用电需求。

例如，办公室区域、生产车间区域、公共区域等需要不同程度的照明、插座和弱电支持。

然后，根据用电需求确定合适的线路走向和开关插座布置。

此外，在采用太阳能发电系统或其他可再生能源时，还需要对组件进行布局设计，并确保其有效利用。

2. 电气安装在实际的施工过程中，首先需要为每个区域铺设总线进线以便于后续联动控制。

然后根据设计要求进行分段回路划分，并进行线槽铺设和上管预埋工作。

接下来，根据线路图进行电缆敷设和连接，确保电缆的质量和安全。

同时，还需要根据设计要求建立配电箱，并进行相应的漏电保护、过载保护和短路保护等措施。

二、管道设计安装1. 管道设计在装配式建筑的管道设计中，首先需要确认各个区域所需的水源位置和用水设备。

然后，在满足功能需求的前提下，考虑管道走向和布置方式。

例如，对于生活区域可能涉及到供水管道、排水管道以及燃气管道等。

而对于生产车间可能还需要考虑特殊介质的处理和输送。

2. 管道安装在实际的施工过程中，首先需要进行地下管网的预埋工作。

然后依据设计要求进行各类管材的切割、拼接和连接工作。

在安装过程中要注意合理利用空间并确保通风与维修通道畅通，并按照规范要求进行支吊架设置以防止设备沉降或振动损坏。

此外，在装配式建筑施工中采用模块化技术时，还需要注意模块之间的连接和密封工作。

三、安全与监控在装配式建筑施工中，电气与管道设计安装不仅需要满足功能需求，还需要保证施工过程的安全性和监控能力。

1. 安全性在电气设计安装中，需要确保供电设备、线缆和插座等的安全可靠运行。

裝配式建筑电气管线分离及预埋配管设计随着国内建筑工业化的发展及国家政策的引导，建筑工业化技术标准体系的技术研究越来越成为国家关注的重点。

传统的高能耗、高消耗的建造技术在建造过程中产生了大量建筑垃圾，已经对我国的生态环境造成了浪费和破坏，不利于我国经济可持续发展。

对此国家相继出台了一系列支持和推进建筑工业化发展的政策和指导性文件，目的就是要加快建筑工业化技术的推广和发展，使我国的装配式工业化建筑技术能够持续健康发展。

建筑工业化的特点是标准化、模块化、重复化和通用化。

目前我国推行的装配式建筑中大量采用预制混凝土（PC构件）技术，即把事先做好的梁、板、柱及墙体等PC构件运到施工现场后象搭乐高积木一样再进行组装。

对于电气专业来说，电气配管如何配合建筑预埋在预制结构体上或集成在建筑装饰面层内的一体化设计就成了研究的关键。

一、公共部位电气系统的管线设计对于装配式住宅建筑而言，底层及标准层公共区域一般采用传统的建造模式，以现浇方式为主，套内建筑墙体及楼板才会以装配式预制构件为主。

基于上述建筑建造原则，在住宅电气设计中，总配电房、通信机房通常设置于底层，标准的楼层强弱电配电间设置于公共区域内。

在此公共区域内敷设的水平电气管线宜在公共区域的吊顶内敷设，当受条件限制必须做暗敷设时，可敷设在现浇层内，以减少在预制构件中预埋大量电气管线。

对于竖向管线可集中敷设在预留的孔洞内，垂直电缆桥架及管线通过事先预留的孔洞明装，电气管线与结构体系脱离。

对于设置在公共区域内的需要穿越楼板引上及引下的照明及火灾自动报警系统管线，可将引上、引下配电管线预埋在现浇混凝土墙体内，而不是预埋在预制墙板内。

以满足预制构件墙板预埋管线标准化、模块化设计要求。

单元强弱电竖井布置如图1所示。

图1 单元强弱电竖井布置图二、套内住宅电气预埋配管设计方法通过笔者对工业化居住建筑电气配管集成设计的研究及市场调研发现，电气配管敷设在工业化建筑体内主要有以下3种方式：a. 采用标准化预制构件生产技术，对预埋在预制混凝土墙体（PC 构件）内的电气配管进行标准化、模块化的设计，从而将其集成到建筑PC构件中。

浅谈装配式建筑管线分离摘要：对于裸露于室内空间、敷设在地面架空层、吊顶和墙面干法装饰层内的管线应认定为管线分离；对于龙骨类隔墙，包括轻钢龙骨和木龙骨隔墙等，敷设于墙体空腔内的管线应认定为管线分离；对于埋置在结构构件、非承重混凝土或轻质隔墙内部（不含横穿）或敷设在湿作业地面垫层内、湿作业墙体找平层内的管线认定为管线未分离关键词：装配式建筑；管线分离；SI住宅体系；集成式卫生间；叠合板预埋件因为在装配式建筑构件厂从事构件深化设计工作，我遇到很多装配式建筑有管线实施分离的时候发现，但如何落实管线分离，管线分离的效果如何，项目参与各方都有顾虑。

从构件厂就涉及管线分离实施过程，这阶段管线分离争议高发阶段，业主或总包方疑质：叠合板区域该不该实施管线分离,或分离后效果更差，然后会议再探讨。

本在设计阶段事变成施工阶段设计变更的问题，本末倒置之味。

这现象了表现了大家对管线分离的认识不足及争议。

我们的很多项目，管线分离都被业主否定，换回成传统的管线暗敷方式，其原因与其结果都让人深思的。

管线分离就设备管线系统，主要为内装设备（给排水系统、电器与照明系统、燃气系统、暖通与空调系统、新能源系统、智能化系统）与结构体的分离，预留单独的管线和配线空间，不将其埋入结构体中，以便于后期改造。

也提高材料与结构的耐久性性能，从而有效延长住宅寿命；后期便捷的维修和低成本的改造费用即可满足住宅的正常使用。

实践中，管线分离难点主要是在横向构件的分离。

地电气管线常规做法，将管线在叠合楼板的现浇层处暗敷，会产生较多交叉，将破坏结构的钢筋保护层，影响结构安全，暗敷在楼板内的管线维护更换难度大。

因此，如何科学将电气管线与结构分离，充分发挥管线分离不破坏结构钢筋保护层，保证结构安全稳定，又可避免施工单位漏埋电管而引起的后开凿现象的优势，实施管线分离具有重要的现实意义。

电气管线（含桥架）等在地面架空层、吊顶内敷设的，属于管线与结构分离；在楼板、墙体里暗敷的管线认定为未分离。

装配式建筑施工中的管线安装与布置设计【引言】随着社会发展和科技进步，装配式建筑在我国得到了广泛应用。

作为一种快速、高效的建造方式，装配式建筑具有节能环保、质量可控等诸多优势。

而管线安装与布置设计在装配式建筑施工过程中至关重要，不仅影响着施工进度和质量，还直接关系到后续使用和维护管理。

本文将围绕这一主题展开讨论。

【一、管线安装预先规划】1.1 管线类型与功能需求装配式建筑的管线包括供水、供电、通风、排水等多个功能。

在进行布置设计前，需要明确各管线类型及其具体功能需求。

例如，在制定供水系统布置时，应考虑到居住区域和公共区域的用水量及未来扩展需求。

1.2 管线走向和布局方案根据具体场地情况和建筑平面布局图，确定管道的走向和布局方案是关键步骤。

首先要描述各个主要节点之间的相对位置关系，并根据实际需要选择最佳管道走向。

其次，需要对建筑内部和外部的管线进行划分，并按照功能需求进行布置。

例如，在住宅楼层内，可以把供电、供水和通风等管道进行分类排列，以便后续施工和检修。

1.3 安全与标准要求在装配式建筑管线安装过程中，安全永远是第一位的考虑因素。

根据相关的国家标准和规范要求，确定管线施工的安全措施和防护设备，并进行详细记录和管理。

例如，在施工过程中使用合格材料、进行压力测试、设置防火隔离带等都是为了保证施工的安全性。

【二、实际安装操作】2.1 管道选择与预处理在安装管道之前，首先需要选择适合的材料和规格。

根据建筑设计图纸及相关要求，选择不同种类的管材（如PVC、PPR等）并按照尺寸加以区分。

同时，在灌浆或混凝土龙骨上预留好预埋位置，并保证开槽符合设计规范。

2.2 接头技术与质量控制接头是管线安装中重要组成部分之一，直接关系到管线的密封性和使用寿命。

首先要选择符合设计标准的接头产品，然后采用适当的接头方法进行连接。

在实际施工中，需要严格控制每个接头的位置、角度和密封程度，并定期进行检查和调整。

2.3 清洗、冲压试验与防护管道安装完成后，应及时进行清洗，以确保内部表面清洁无杂质。
