主变二次保护试验报告

会泽矿业分公司35kV降压站（设计院定值）调试报告年月日调试报告工程名称：会泽矿业分公司35kV输电线路改造及降压站电气设备安装调试工程项目名称：二次保护试验报告试验人员：编制；审核：批准：1#主变压器整组试验报告电压互感器变比：高压侧变比35/0.1kV，低压侧变比6.3/0.1kV 电流互感器变比：高压侧变比300/5A，低压侧变比1500/5A 保护装置厂家: 南京南瑞继保电气有限公司保护测控装置型号：PCS-9671 PCS-9681软件版本：378G（YN）/V3.10CRC校验码：5a18H试验日期：2015-11-18环境：22℃，晴，湿度：36%试验装置:ONLLY-4630G昂立计算机自动化调试系统一．一般性检查二．精度校验1．差动保护2高后备保护3.低后备保护三．整组试验1．差动保护2．高后备保护3．低后备保护4．开入开出量检查5．非电量保护6．开关量结论：合格试验人员：2#主变压器整组试验报告电压互感器变比：高压侧变比35/0.1kV，低压侧变比6.3/0.1kV 电流互感器变比：高压侧变比300/5A，低压侧变比1500/5A 保护装置厂家: 南京南瑞继保电气有限公司保护测控装置型号：PCS-9671 PCS-9681软件版本：378G（YN）/V3.10CRC校验码：5a18H试验日期：2015-11-18环境：22℃，晴，湿度：36%试验装置:ONLLY-4630G昂立计算机自动化调试系统三．一般性检查四．精度校验2．差动保护2高后备保护3.低后备保护三．整组试验1．差动保护2．高后备保护3．低后备保护4．开入开出量检查5．非电量保护6．开关量结论：合格试验人员：35kV线路整组试验报告一、35kV电源1#进线柜电压变比：35/0.1kV 电流变比：500/5A保护测控装置型号：PCS-9611保护装置厂家: 南京南瑞继保电气有限公司软件版本：367G（YN）/V3.10CRC校验码：9bb9H试验日期：2015-10-18 环境：24℃，晴，湿度：37%试验装置:ONLLY-4630G昂立计算机自动化调试系统一．一般性检查二、精度校验三．开入开出量检查四、开关量五、整组试验结论：合格试验人员：二、35kV电源2#进线柜电压变比：35/0.1kV 电流变比：500/5A保护测控装置型号：PCS-9611保护装置厂家: 南京南瑞继保电气有限公司软件版本：367G（YN）/V3.10CRC校验码：9bb9H试验日期：2015-10-18 环境：24℃，晴，湿度：37%试验装置:ONLLY-4630G昂立计算机自动化调试系统二．一般性检查二、精度校验三．开入开出量检查四、开关量五、整组试验结论：合格试验人员：箕斗罐笼组合井动力1#变619电流互感器变比： 75/5A，保护装置厂家: 南京南瑞继保电气有限公司保护测控装置型号：PCS-9621软件版本：378G（YN）/V3.10CRC校验码：5a18H试验日期：2015-11-19环境：22℃，晴，湿度：36%试验装置:ONLLY-4630G昂立计算机自动化调试系统五．一般性检查六．精度校验三．整组试验1．过流保护3．开入开出量检查6．开关量结论：合格试验人员：箕斗罐笼组合井动力1#变618电流互感器变比： 75/5A，保护装置厂家: 南京南瑞继保电气有限公司保护测控装置型号：PCS-9621软件版本：378G（YN）/V3.10CRC校验码：5a18H试验日期：2015-11-19环境：22℃，晴，湿度：36%试验装置:ONLLY-4630G昂立计算机自动化调试系统七．一般性检查八．精度校验三．整组试验1．过流保护3．开入开出量检查6．开关量结论：合格试验人员：1#SVG 605电流互感器变比： 250/5A，保护装置厂家: 南京南瑞继保电气有限公司保护测控装置型号：PCS-9621软件版本：378G（YN）/V3.10CRC校验码：5a18H试验日期：2015-11-19环境：22℃，晴，湿度：36%试验装置:ONLLY-4630G昂立计算机自动化调试系统九．一般性检查十．精度校验三．整组试验1．过流保护3．开入开出量检查6．开关量结论：合格试验人员：2#SVG 606电流互感器变比： 250/5A，保护装置厂家: 南京南瑞继保电气有限公司保护测控装置型号：PCS-9621软件版本：378G（YN）/V3.10CRC校验码：5a18H试验日期：2015-11-19环境：22℃，晴，湿度：36%试验装置:ONLLY-4630G昂立计算机自动化调试系统十一．一般性检查十二．精度校验三．整组试验1．过流保护3．开入开出量检查6．开关量结论：合格试验人员：提升井6kV配电室1#线607电流互感器变比：400/5A，保护装置厂家: 南京南瑞继保电气有限公司保护测控装置型号：PCS-9611软件版本：378G（YN）/V3.10CRC校验码：5a18H试验日期：2015-11-19环境：22℃，晴，湿度：36%试验装置:ONLLY-4630G昂立计算机自动化调试系统十三．一般性检查十四．精度校验三．整组试验1．过流保护3．开入开出量检查6．开关量结论：合格试验人员：提升井6kV配电室2#线610电流互感器变比：400/5A，保护装置厂家: 南京南瑞继保电气有限公司保护测控装置型号：PCS-9611软件版本：378G（YN）/V3.10CRC校验码：5a18H试验日期：2015-11-19环境：22℃，晴，湿度：36%试验装置:ONLLY-4630G昂立计算机自动化调试系统十五．一般性检查十六．精度校验三．整组试验1．过流保护3．开入开出量检查6．开关量结论：合格试验人员：通风机房6kV配电室2#线612电流互感器变比：150/5A，保护装置厂家: 南京南瑞继保电气有限公司保护测控装置型号：PCS-9611软件版本：378G（YN）/V3.10CRC校验码：5a18H试验日期：2015-11-19环境：22℃，晴，湿度：36%试验装置:ONLLY-4630G昂立计算机自动化调试系统十七．一般性检查十八．精度校验三．整组试验1．过流保护3．开入开出量检查6．开关量结论：合格试验人员：通风机房6kV配电室2#线609电流互感器变比：150/5A，保护装置厂家: 南京南瑞继保电气有限公司保护测控装置型号：PCS-9611软件版本：378G（YN）/V3.10CRC校验码：5a18H试验日期：2015-11-19环境：22℃，晴，湿度：36%试验装置:ONLLY-4630G昂立计算机自动化调试系统十九．一般性检查二十．精度校验三．整组试验1．过流保护3．开入开出量检查6．开关量结论：合格试验人员：1404中央配电站1#线6111404中央配电站2#线614电流互感器变比：800/5A，设计院定值变比；600/5 保护装置厂家: 南京南瑞继保电气有限公司保护测控装置型号：PCS-9611软件版本：378G（YN）/V3.10CRC校验码：5a18H试验日期：2015-11-19环境：22℃，晴，湿度：36%试验装置:ONLLY-4630G昂立计算机自动化调试系统二十一．一般性检查二十二．精度校验三．整组试验1．过流保护3．开入开出量检查6．开关量。

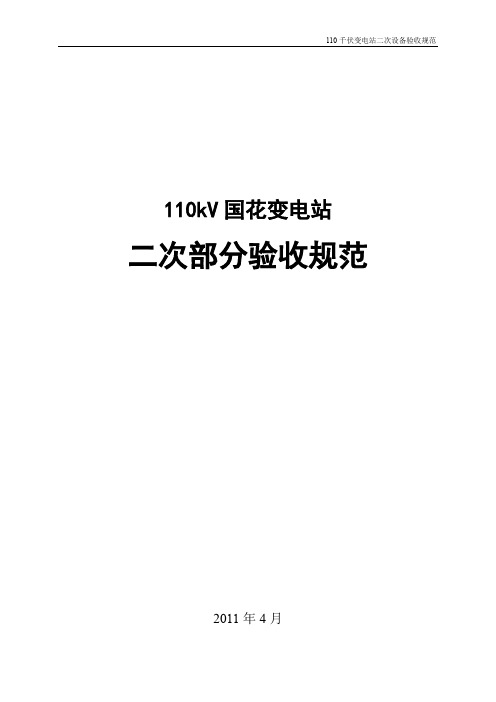

110kV国花变电站二次部分验收规范2011年4月一、静态整体要求：1.端子箱、机构箱：1)箱体整齐无锈蚀。

2)电缆排列整齐，端子压接规范无受力。

3)端子箱封堵符合要求。

4)箱内元件齐全。

5)端子箱有明显接地与主接地网可靠相连，可开启门与用软铜导线可靠接地。

6)电缆牌齐全，填写符合要求（包括电缆名称，起止地点，电缆型号，规格长度等）。

7)至微机保护屏去的电缆应采取屏蔽措施，并接地良好。

2.电缆沟：1)预埋件符合设计，安装牢固。

2)电缆沟的地坪及抹面工作结束。

3)电缆沟清理干净，盖板齐全。

3.电缆管的加工及敷设要求：1)管口应无毛刺和尖锐棱角，管口宜作成喇叭状，且上管口应封堵。

2)电缆管应安装牢固，并列的电缆管口应排列整齐。

3)室外电缆保护管安装牢固符合规范；电缆保护管直径、弯曲半径符合规范，无锈蚀；电缆保护管与操作机构箱交接处设置合理；金属软管与设备固定牢固；电缆保护管封堵严密；金属电缆保护管可靠接地。

4．电缆的敷设：1)电缆敷设时应排列整齐、美观，无明显交叉，弯曲半径符合规范；并加以固定，且电缆牌清楚。

2)在电缆终端头、拐弯处均应挂电缆标志牌，电缆牌上应注明线路编号及电缆型号、规格。

3)动力电缆与控制电缆不应同层敷设。

4)电力、控制电缆的弯曲半径：交联聚乙烯绝缘电力电缆：单股：１５d、多股：２０d。

聚氯乙烯绝缘电力电缆：１０d。

橡皮绝缘电力电缆：钢铠护套：２０d，裸铅包护套：１５d，无护套：１０d。

控制电缆：１０d。

5)电缆固定：垂直敷设或超过４５度倾斜敷设的电缆每一个支架上。

水平敷设的电缆，在电缆首末两端、转弯及每隔５00mm－１000m的地方。

电缆进入电缆沟、盘柜、及串入电缆保护管时，出入口应封闭，管口应封闭。

6)电缆直埋的安全要求：电缆埋置深度至少应距地面０．７m，应埋设于冻土层以下。

且电缆上下部应铺以不小于１０0mm厚的软土或沙层并加盖保护板，其覆盖宽度应超过电缆两侧各５０mm，保护板可采用砖块或混凝土盖板。

主变差动保护二次试验报告二次试验的第一步是根据保护装置的参数和特性曲线进行参数设置。

主变差动保护装置有许多可调参数，例如整定电流比、CT倍数、整定时间等，这些参数需要根据主变压器的实际情况进行合理的设置。

在试验前，首先对主变压器的各个参数进行准确的测量，并根据测量结果进行装置参数的设置。

接下来进行了装置的调校和整定。

根据装置的使用手册，按照规定的步骤对装置进行调整，确保装置达到满足工作要求的状态。

整定过程中，通过对装置的各个参数进行监测和调整，使得装置能够对变压器差动故障进行准确的判断和动作。

在二次试验的过程中，首先对装置的性能进行了检验。

通过对装置的各个功能进行测试，确保装置在正常工作范围内具备良好的性能。

例如，对装置的差动比特性进行测试，通过给装置输入相应的差动信号，监测装置的动作时间和动作指示是否符合要求。

同时，还进行了电流变比误差测试和零序保护性能测试等，对装置的性能进行全面的评估。

接下来进行了动作试验。

动作试验是验证主变差动保护装置对变压器差动故障的检测和动作性能的关键试验。

通过向主变压器施加相应的差动故障模拟，观察装置的动作情况，并通过记录装置的动作时间和相应的动作指示进行评估。

试验过程中，通过多次的试验，获得了装置的平均动作时间和动作定值，为实际应用提供参考。

最后对试验结果进行了分析和总结。

根据试验结果，对保护装置的性能和动作情况进行评估，判断装置的可靠性和准确性。

同时，对试验中出现的问题和不足进行了总结，并提出了改进的建议。

综上所述，主变差动保护二次试验是对保护装置性能和动作性能进行验证和评估的重要步骤。

通过这一试验，可以确保保护装置在实际工作中能够对主变压器差动故障进行准确有效的检测和动作，提高主变压器的安全性和可靠性。

***kV ****变电站#*主变保护检验调试报告一.检验设备的基本信息1.1主变压器基本参数1.2主变三侧断路器、独立电流互感器基本参数1.3保护装置基本信息1.4保护软件版本及程序校验码核查二．检验条件三. 保护A屏微机保护校验3.1 保护外观及内部插件检查3.2 绝缘检查3.3保护时钟失电保护功能检验3.4开关量输入回路检验3.5模数变换系统检验3.5.1 零漂及模拟量输入的幅值特性零漂允许范围: -0.01I N<I<0.01I N ,-0.05V<U<0.05V3.5.2 模拟量输入的相位特性3.6保护定值检验3.6.1差动保护3.6.1.1 差动保护定值检验3.6.1.2比例制动系数单位: A3.6.1.3二次谐波制动系数 单位: A3.6.1.4 TA 断线闭锁定值校验3.6.2 复合电压定值校验3.6.3过负荷定值校验3.6.4 高压侧后备保护定值校验3.6.4.1 复合电压闭锁过流定值校验3.6.4.2 复合电压闭锁方向过流方向元件校验3.6.4.3 零序过流定值校验3.6.4.4 零序方向过流方向元件校验3.6.4.5过流(零序电压)定值校验3.6.5中压侧后备保护定值校验3.6.5.1 复合电压闭锁过流定值校验3.6.5.2 复合电压闭锁方向过流方向元件校验3.6.5.3 零序过流定值校验3.6.5.4 零序方向过流方向元件校验3.6.5.5过流(零序电压)定值校验3.6.6低压侧后备保护定值校验3.6.6.1 复合电压闭锁过流定值校验3.7.1 高压侧复压元件并联启动中压侧3.7.2 高压侧复压元件并联启动低压侧3.7.3 中压侧复压元件并联启动高压侧3.7.4 中压侧复压元件并联启动低压侧3.7.5 低压侧复压元件并联启动高压侧3.8输出接点检查3.9 保护内部传动（现场量压板电位的变化，注明保护的动作时间。

）四.保护A屏失灵启动装置校验4.1开关量输入回路检验4.2零漂及模拟量输入的幅值特性零漂允许范围: -0.05A<I<0.05A,4.3失灵启动电流判别定值校验4.4输出接点检验五. 保护B屏PST-1200B微机保护校验5.1 保护外观及内部插件检查5.2 绝缘检查5.3保护时钟及保护定值失电保护功能检验5.4开关量输入回路检验5.5模数变换系统检验5.5.1 零漂及模拟量输入的幅值特性零漂允许范围: -0.01I N<I<0.01I N ,-0.05V<U<0.05V5.5.2 模拟量输入的相位特性5.6保护定值检验5.6.1差动保护5.6.1.1差动保护定值检验5.6.1.2差动保护比例制动特性检验单位: A5.6.1.3 TA断线闭锁定值校验5.6.2复合电压定值校验单位: V5.6.3过负荷定值校验5.6.4 高压侧后备保护定值校验5.6.4.1复合电压闭锁过流定值校验5.6.4.2 复合电压闭锁方向过流方向元件校验5.6.4.3 零序过流定值校验5.6.4.4 零序方向过流方向元件校验5.6.4.5过流定值校验5.6.5中压侧后备保护定值校验5.6.5.1 复合电压闭锁过流定值校验5.6.5.2 复合电压闭锁方向过流方向元件校验5.6.5.3 零序过流定值校验5.6.5.4 零序方向过流方向元件校验5.6.6 低压侧后备保护定值校5.6.6.1 复合电压闭锁过流定值校验5.7复合电压元件并联启动功能测试5.7.1 高压侧复压元件并联启动中压侧5.7.2 高压侧复压元件并联启动低压侧5.7.3 中压侧复压元件并联启动高压侧5.7.4 中压侧复压元件并联启动低压侧5.7.5 低压侧复压元件并联启动高压侧5.7.6 低压侧复压元件并联启动中压侧5.8输出接点检查5.9 保护内部传动（现场量压板电位的变化，注明保护的动作时间。

变压器试验报告一、引言。

变压器是电力系统中常见的重要设备，其正常运行对电网的稳定性和安全性至关重要。

为了确保变压器的性能和质量，需要进行一系列的试验来验证其参数和性能指标。

本报告旨在对某变压器进行试验，并对试验结果进行分析和总结，为变压器的安全运行提供参考依据。

二、试验目的。

本次试验的目的是对变压器的各项性能指标进行验证，包括额定容量、负载损耗、空载损耗、短路阻抗等参数的测定，以及对其绝缘性能和运行稳定性进行评估。

三、试验内容。

1. 额定容量试验，通过将变压器接入负载，测定其在额定容量下的电压、电流和功率等参数，验证其额定容量的准确性。

2. 负载损耗试验，在额定电压下，接入负载，测定变压器的负载损耗，验证其在额定负载下的损耗性能。

3. 空载损耗试验，断开负载，仅将变压器接入电网，测定其空载损耗，验证其在无负载情况下的损耗性能。

4. 短路阻抗试验，通过对变压器进行短路试验，测定其短路阻抗，验证其在短路情况下的电气性能。

5. 绝缘试验，对变压器的绝缘材料进行绝缘电阻测试，验证其绝缘性能。

6. 运行稳定性试验，对变压器进行长时间负载运行，观察其运行稳定性和温升情况。

四、试验结果分析。

经过以上一系列试验，得到了变压器的各项性能参数和试验结果。

通过对试验结果的分析和比对，可以得出变压器的性能符合设计要求，各项指标均在合格范围内。

五、结论。

本次试验结果表明，该变压器的性能和质量均符合设计要求，各项指标稳定可靠。

对于变压器的安全运行和稳定运行提供了有力的保障。

六、建议。

针对本次试验中发现的一些问题和不足，提出了相关的改进建议，以进一步提高变压器的性能和可靠性。

七、参考文献。

1. 《变压器检修与保养手册》。

2. 《变压器性能试验规程》。

3. 《变压器运行管理规定》。

八、致谢。

在本次试验中，得到了相关部门和专家的大力支持和帮助，在此表示衷心的感谢。

以上就是本次变压器试验的报告内容，希望对相关人员的工作和决策提供一定的参考和帮助。

主变保护检验调试报告
一.铭牌型号
1.主变压器基本参数
三.微机保护装置检查
1．各保护外观及内部插件检查
3.装置电源检验
（2）、检验工作电源的自启动性能
（3）、装置故障告警接点检查：
测试主变差动CSD-326GD故障告警接点：X1-c16，X1-a16 正常
测试主变高后备CSD-326GH故障告警接点：X1-c16，X1-a16 正常测试主变低1后备CSD-326GL故障告警接点：X1-c16，X1-a16 正常测试主变低2后备CSD-326GL故障告警接点：X1-c16，X1-a16 正常测试主变非电量CSD-336C3B1故障告警接点：X1-c16，X1-a16 正常4．开关量输入回路检验
5. 模数变换系统检验
（1）、零漂及模拟量输入的幅值特性
零漂允许范围: -0.01I N<I<0.01I N ,-0.05V<U<0.05V
(2)、模拟量输入的相位特性
1．差动保护
（2）比率差动制动特性:(六相加流法)
（3）二次谐波制动:
（4）CT断线闭锁定值校验
2.高压侧后备保护定值校验
3.低压1侧后备保护定值校验（1）复合电压闭锁过流定值校验
（2）过负荷(零序电压)告警校验
（1）复合电压闭锁过流定值校验
5.主变非电量保护检验
（5）主变温度传动试验
六.本次检验结论：
合格
试验单位：试验时间：试验人：。

木垒110kV变电站2#变增容保护调试报告批准：审核：调试人员：吴书慧、王彦军、杜晓宇杨斌、刘俊林日期：年月日1# 进线一、铭牌：二、通电前检查：1、屏体上的标签与图纸相一致。

2、接线与实际图纸相符。

3、拔出所有插件,检查各插件上的元件无松动、脱落现象，无机械损伤及连线无被扯断等现象。

4、绝缘电阻测试合格（2000V），接地符合要求，屏蔽措施符合规程要求，接线与反措细则一致。

5、通过测CT极性，检查保护、测量、计量电流二次回路均正确。

三、装置通电检查：将插件按顺序全部插入，分别给上直流电源后各装置面板上的工作指示灯点亮，面板上其它指示灯不亮。

四、回路检查：1）手合、手跳装置及回路反映情况正确，红绿灯指示正确。

2）当地监控系统跳合闸操作反映情况正确，报文正确。

３）开出、开入传动核对正确。

（具体详见大纲）4）保护压板核对正确。

五、装置调试1、零漂检验：装置通电两小时后各通道零漂检验结果如下（要求零漂范围-0.3----+0.3）2、采样值精度校验：误差范围在-3%—+3%之间。

3、保护功能测试：将测试电源IA、IB、IC、IN加在CT的对应相上；UA、UB、UC、UN加在PT对应的端子上。

2）、相间距离的测试(1) 定值的测定(2)整组测试模拟瞬时故障模拟永久故障3）、接地距离的测试：(1)定值的测定（2）整组测试模拟瞬时故障模拟永久故障4）、零序电流的测试：(1) 定值的测定（2）整组测试模拟瞬时故障模拟永久故障:六、带负荷检查：电流向量相反，差流为0.可以投入差动保护。

七、结论试验合格，可以运行八、试验仪器：凯旋KD8302# 进线一、铭牌：二、通电前检查：1、屏体上的标签与图纸相一致。

2、接线与实际图纸相符。

3、拔出所有插件,检查各插件上的元件无松动、脱落现象，无机械损伤及连线无被扯断等现象。

4、绝缘电阻测试合格（2000V），接地符合要求，屏蔽措施符合规程要求，接线与反措细则一致。

5、通过测CT极性，检查保护、测量、计量电流二次回路均正确。
