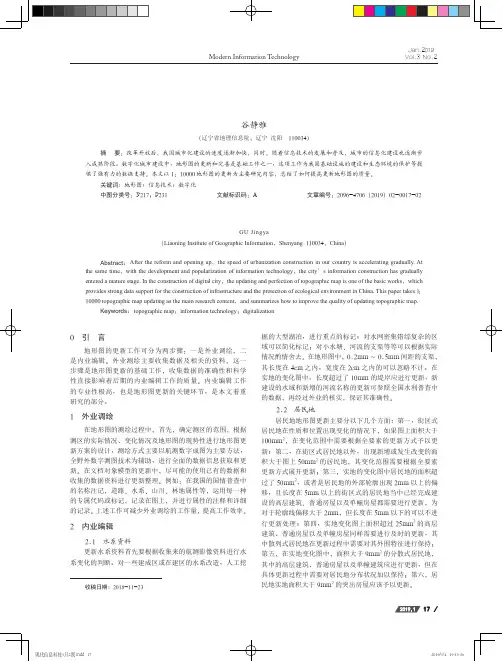

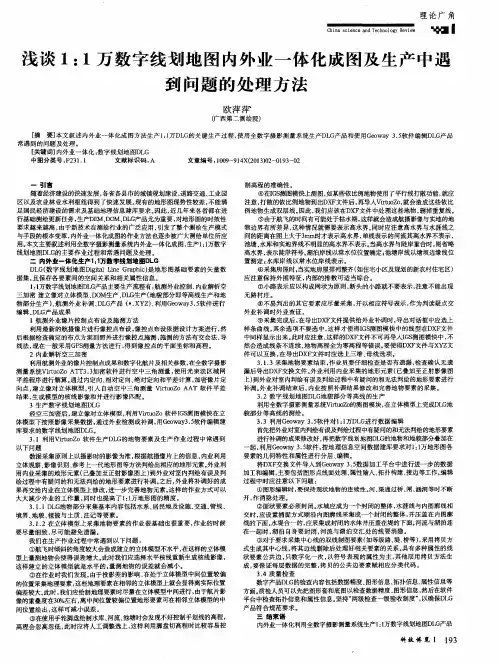

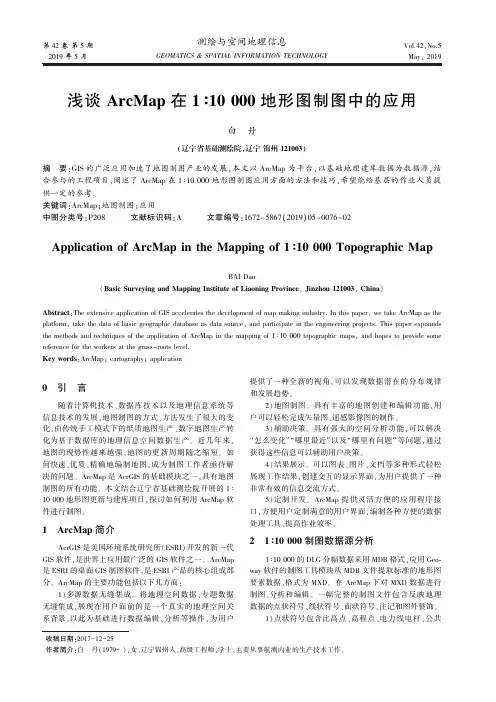

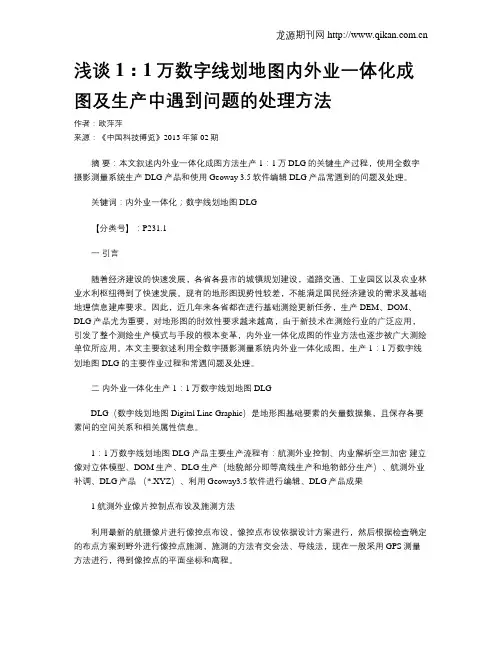

浅谈1:1万数字线划地图内外业一体化成图及生产中遇到问题的处理方法作者:欧萍萍来源:《中国科技博览》2013年第02期摘要:本文叙述内外业一体化成图方法生产1:1万DLG的关键生产过程,使用全数字摄影测量系统生产DLG产品和使用Geoway 3.5软件编辑DLG产品常遇到的问题及处理。
关键词:内外业一体化;数字线划地图DLG【分类号】:P231.1一引言随着经济建设的快速发展,各省各县市的城镇规划建设,道路交通、工业园区以及农业林业水利枢纽得到了快速发展。
现有的地形图现势性较差,不能满足国民经济建设的需求及基础地理信息建库要求。
因此,近几年来各省都在进行基础测绘更新任务,生产DEM、DOM、DLG产品尤为重要,对地形图的时效性要求越来越高,由于新技术在测绘行业的广泛应用,引发了整个测绘生产模式与手段的根本变革,内外业一体化成图的作业方法也逐步被广大测绘单位所应用。
本文主要叙述利用全数字摄影测量系统内外业一体化成图,生产1:1万数字线划地图DLG的主要作业过程和常遇问题及处理。
二内外业一体化生产1:1万数字线划地图DLGDLG(数字线划地图Digital Line Graphic)是地形图基础要素的矢量数据集,且保存各要素间的空间关系和相关属性信息。
1:1万数字线划地图DLG产品主要生产流程有:航测外业控制、内业解析空三加密建立像对立体模型、DOM生产、DLG生产(地貌部分即等高线生产和地物部分生产)、航测外业补调、DLG产品(*.XYZ)、利用Geoway3.5软件进行编辑、DLG产品成果1 航测外业像片控制点布设及施测方法利用最新的航摄像片进行像控点布设,像控点布设依据设计方案进行,然后根据检查确定的布点方案到野外进行像控点施测,施测的方法有交会法、导线法,现在一般采用GPS测量方法进行,得到像控点的平面坐标和高程。
2 内业解析空三加密利用航测外业的像片控制点成果和数字化航片及相关参数,在全数字摄影测量系统VirtuoZo ATT3.3加密软件进行空中三角测量,使用光束法区域网平差程序进行解算。
关于1:10000地形图航测外业的调绘方法近年来,我国经济建设不断发展,包括城镇建设、国防建设、矿山建设、铁路建设、水利建设等建设活动均日渐活跃,而1:10000地形图作为这些建设工程勘察、规划、研究等方面不可或缺的重要参考依据,因此对1:10000地形图展开系统分析对于提升建设工程质量具有重要的基础保障性作用。
本文针对1:1万地形图航测外业调绘方法展开分析,旨在为相关研究提供些许参考作用。
标签:1:10000地形图航测外业调绘为满足经济建设需要,强化基础测绘工作的意义重大[1]。
1:1万地形图为城镇建设、国防建设、矿山建设、铁路建设、水利建设等建设活动在建设工程勘察、规划、研究等方面不可或缺的重要参考依据[2]。
随着测绘技术的不断完善,航测外业调绘的方式也不再唯一,具体的测绘方式应当结合地形图的具体要求、用途、以及项目设计方案来确定。
1像片控制测量1.1准备工作这一阶段首先要进行人员安排、资料及设备的准备等工作。
这其中人员安排的工作环节具有很大意义,首先调派至少两名具备较强刺点能力且具备一定经验的人员作为核心工作人员,此外还要安排对内业数据处理具有扎实掌握的测绘工作者,因当前像片控制策略大多采用GPS技术,因此掌握GPS数据处理技术对于确保测绘质量来说,具有较大意义。
除以上人员外,对于其余测绘工作者的技术要求就相对较低,也可根据实地要求,安排经简单培训的临时测绘人员。
当人员安排完毕后,准备所需设备、资料、仪器以及车辆等。
并根据资料、仪器、车辆的准备情况,列出清单,以备测绘前后的清点。
1.2像片控制点布设由预先安排的核心测绘人员根据设计书确定测区像片控制点,并进行统一的控制点布设,利用影像标注技术,标注于地形图上。
像片控制点的绘制需要选取具备丰富工作经验的核心绘图人员进行操作,这样可大大提高操作效率,事半功倍,从而为作业安排、质量控制起到更为高效的参考价值[3]。
像片控制点的布点图应当包含1:10万图廓图号、位于测区范围中的1:1万图廓、航线以及航线号、地形类别、所布设的像片控制点以及控制点所在的主片像片号和区域网号等多项内容。

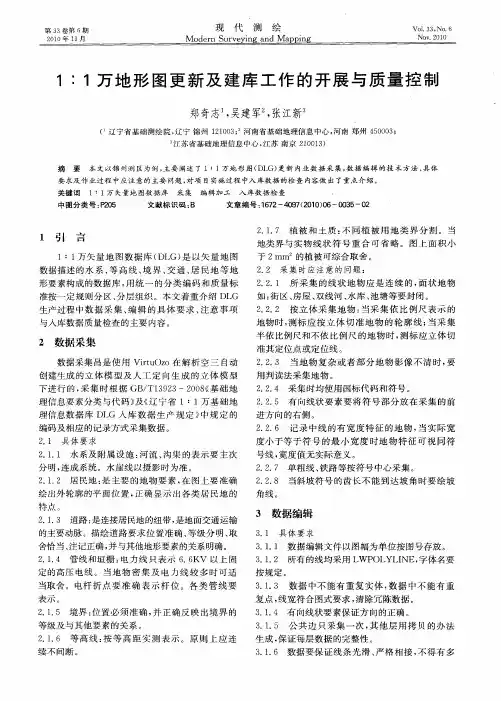

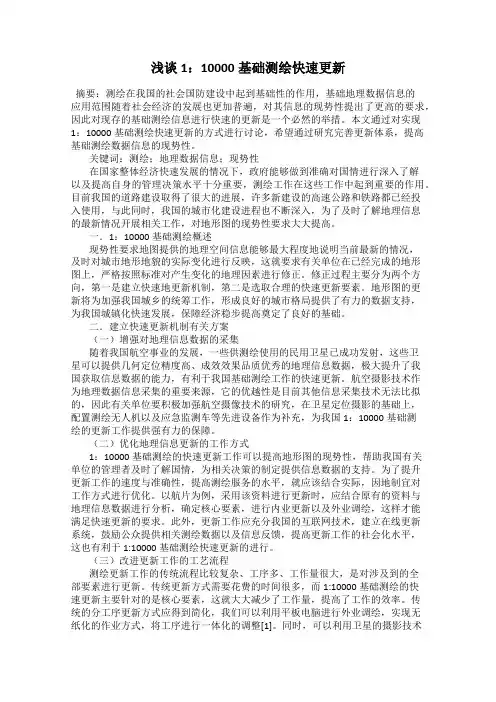

浅谈1:10000基础测绘快速更新摘要:测绘在我国的社会国防建设中起到基础性的作用,基础地理数据信息的应用范围随着社会经济的发展也更加普遍,对其信息的现势性提出了更高的要求,因此对现存的基础测绘信息进行快速的更新是一个必然的举措。
本文通过对实现1:10000基础测绘快速更新的方式进行讨论,希望通过研究完善更新体系,提高基础测绘数据信息的现势性。
关键词:测绘;地理数据信息;现势性在国家整体经济快速发展的情况下,政府能够做到准确对国情进行深入了解以及提高自身的管理决策水平十分重要,测绘工作在这些工作中起到重要的作用。
目前我国的道路建设取得了很大的进展,许多新建设的高速公路和铁路都已经投入使用,与此同时,我国的城市化建设进程也不断深入,为了及时了解地理信息的最新情况开展相关工作,对地形图的现势性要求大大提高。
一.1:10000基础测绘概述现势性要求地图提供的地理空间信息能够最大程度地说明当前最新的情况,及时对城市地形地貌的实际变化进行反映,这就要求有关单位在已经完成的地形图上,严格按照标准对产生变化的地理因素进行修正。
修正过程主要分为两个方向,第一是建立快速地更新机制,第二是选取合理的快速更新要素。
地形图的更新将为加强我国城乡的统筹工作,形成良好的城市格局提供了有力的数据支持,为我国城镇化快速发展,保障经济稳步提高奠定了良好的基础。
二.建立快速更新机制有关方案(一)增强对地理信息数据的采集随着我国航空事业的发展,一些供测绘使用的民用卫星已成功发射,这些卫星可以提供几何定位精度高、成效效果品质优秀的地理信息数据,极大提升了我国获取信息数据的能力,有利于我国基础测绘工作的快速更新。
航空摄影技术作为地理数据信息采集的重要来源,它的优越性是目前其他信息采集技术无法比拟的,因此有关单位要积极加强航空摄像技术的研究,在卫星定位摄影的基础上,配置测绘无人机以及应急监测车等先进设备作为补充,为我国1:10000基础测绘的更新工作提供强有力的保障。

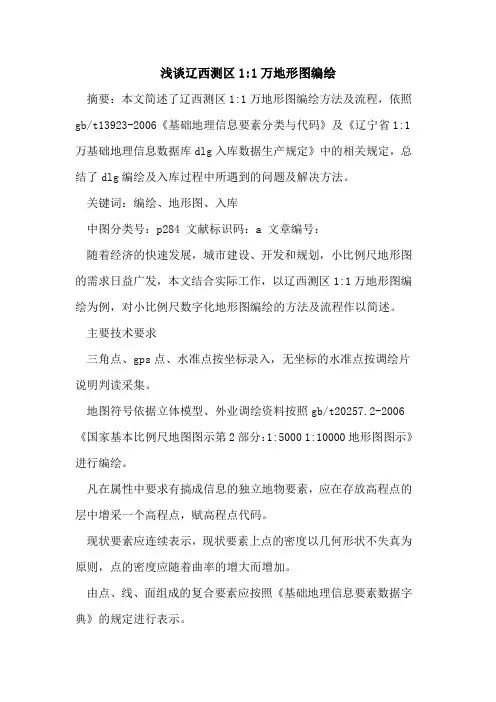

浅谈辽西测区1:1万地形图编绘摘要:本文简述了辽西测区1:1万地形图编绘方法及流程,依照gb/t13923-2006《基础地理信息要素分类与代码》及《辽宁省1:1万基础地理信息数据库dlg入库数据生产规定》中的相关规定,总结了dlg编绘及入库过程中所遇到的问题及解决方法。
关键词:编绘、地形图、入库中图分类号:p284 文献标识码:a 文章编号:随着经济的快速发展,城市建设、开发和规划,小比例尺地形图的需求日益广发,本文结合实际工作,以辽西测区1:1万地形图编绘为例,对小比例尺数字化地形图编绘的方法及流程作以简述。
主要技术要求三角点、gps点、水准点按坐标录入,无坐标的水准点按调绘片说明判读采集。
地图符号依据立体模型、外业调绘资料按照gb/t20257.2-2006《国家基本比例尺地图图示第2部分:1:5000 1:10000地形图图示》进行编绘。
凡在属性中要求有搞成信息的独立地物要素,应在存放高程点的层中增采一个高程点,赋高程点代码。
现状要素应连续表示,现状要素上点的密度以几何形状不失真为原则,点的密度应随着曲率的增大而增加。
由点、线、面组成的复合要素应按照《基础地理信息要素数据字典》的规定进行表示。
具有多种属性的公共边,属于异层的,只在其中一层采集一次,其他层用拷贝的方法生成并赋该层代码,保证每层数据的完整。
现状要素连续性处理。
消除同属性短的伪节点、悬挂点,现状要素实交处不应出现悬挂点。
编辑时应保证线条光滑,严格相交。
重叠线段要确定结点将相对次要的要素使用拷贝的方法进行编辑,并赋相应代码。
依比例独立房屋和街区一般都要进行垂直性处理。
所有的数据层在完成最后的编辑,修改后的数据结构应符合建立拓扑关系的要求。
所有相邻图幅的各数据层应做接边处理。
二、地形图编绘(一)居民地要素居民地主要有街区式和散列式两个类型。
在表示时要注意以下几点:居民地的表示,应总体上反映居民地轮廓,分布特征,连通性以及与其他要素关系。

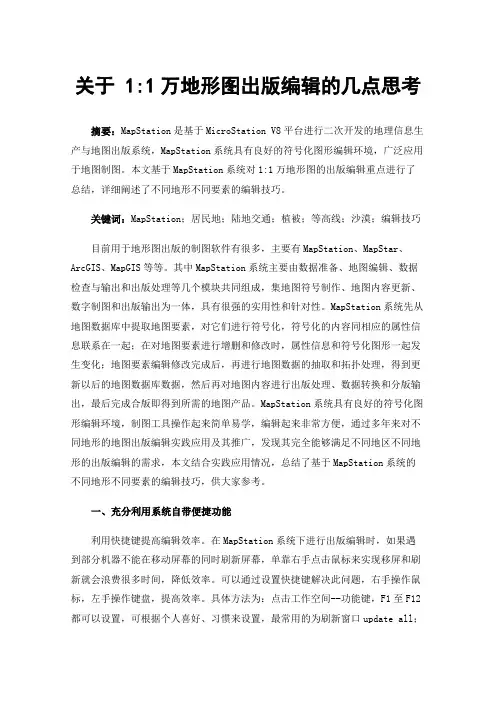

关于 1:1万地形图出版编辑的几点思考摘要:MapStation是基于MicroStation V8平台进行二次开发的地理信息生产与地图出版系统,MapStation系统具有良好的符号化图形编辑环境,广泛应用于地图制图。
本文基于MapStation系统对1:1万地形图的出版编辑重点进行了总结,详细阐述了不同地形不同要素的编辑技巧。
关键词:MapStation;居民地;陆地交通;植被;等高线;沙漠;编辑技巧目前用于地形图出版的制图软件有很多,主要有MapStation、MapStar、ArcGIS、MapGIS等等。
其中MapStation系统主要由数据准备、地图编辑、数据检查与输出和出版处理等几个模块共同组成,集地图符号制作、地图内容更新、数字制图和出版输出为一体,具有很强的实用性和针对性。
MapStation系统先从地图数据库中提取地图要素,对它们进行符号化,符号化的内容同相应的属性信息联系在一起;在对地图要素进行增删和修改时,属性信息和符号化图形一起发生变化;地图要素编辑修改完成后,再进行地图数据的抽取和拓扑处理,得到更新以后的地图数据库数据,然后再对地图内容进行出版处理、数据转换和分版输出,最后完成合版即得到所需的地图产品。
MapStation系统具有良好的符号化图形编辑环境,制图工具操作起来简单易学,编辑起来非常方便,通过多年来对不同地形的地图出版编辑实践应用及其推广,发现其完全能够满足不同地区不同地形的出版编辑的需求,本文结合实践应用情况,总结了基于MapStation系统的不同地形不同要素的编辑技巧,供大家参考。
一、充分利用系统自带便捷功能利用快捷键提高编辑效率。
在MapStation系统下进行出版编辑时,如果遇到部分机器不能在移动屏幕的同时刷新屏幕,单靠右手点击鼠标来实现移屏和刷新就会浪费很多时间,降低效率。
可以通过设置快捷键解决此问题,右手操作鼠标,左手操作键盘,提高效率。
具体方法为:点击工作空间--功能键,F1至F12都可以设置,可根据个人喜好、习惯来设置,最常用的为刷新窗口update all;缩小窗口zoom out;放大窗口zoom in。
1:1万数字线划图(DLG)的更新试验项目[摘要] 1:1万数字线划图(DLG)的更新试验项目是内业利用遥感图像处理手段对最新卫星影像数据进行正射纠正,以纠正后影像作为依据对试验测区的新增地物进行更新,所得更新成果再经由外业测量检验,保证更新DLG的精度符合设计书要求,然后重新入地理信息数据库,作为现势资料提供。
[关键词] 基础测绘遥感图像地形图更新现势资料一、引言根据内蒙古测绘事业局2009年对内蒙古自治区测绘科技档案资料馆现势资料工作计划批复的要求安排本项目,本项目旨在利用卫星遥感影像数据更新1:1万数字线划图(DLG),以寻求一种在短时间、少投入、保证成果精度的前提下完成更新任务的方法,并对地理信息数据库中自治区基础测绘成果目录数据下的空间背景数据库和目录属性数据库中1:1万数字线划图(DLG)和数字正射影像图(DOM)进行实时更新。
因此选取一个测区进行试验,该试验项目试验完成后,可对更新全自治区的1:1万DLG进行普及,进而大大降低我区对1:1万数字线划图更新的成本,加速更新的进程,大力推进自治区测绘信息化建设,从而进一步提高测绘保障服务水平,满足自治区经济社会发展的需要。
二、试验项目的更新内容更新主要考虑变化大的居民地、新增的街区式居民地、电力线及附属设施、大型风力发电场、铁路、县级以上公路、具有重要方位意义的工矿建筑物、公共设施和独立地物。
地貌一般不做更新,只对自治区级以上的项目对地貌形成大的变化的予以更新。
水系一般也为季节性,在此暂不做更新。
项目结合图三、作业方法随着GIS应用的越来越广泛,发挥的作用越来越大,人们对地形图的现势性要求越来越高,这就对我们测绘部门更新与修测地形图的速度提出了更高的要求。
影像获取速度之快、周期之短为地形图的快速更新与修测提供了有力的保障。
利用不同分辨率的遥感影像制作的多层次、无级缩放的DOM数据产品为数据库的建设提供了丰富的数据资源,还可以作为GIS系统的背景地图,通过处理不断获得的新的影像数据并替代数据库中原有的影像,将不同时期的遥感影像数据通过变化监测得出变化了的区域并对感兴趣的要素进行快速更新,如:道路、水系、居民地、植被等,从而达到快速更新矢量库的目的。
关于1:1万比例尺地形图外业调绘的实践研究摘要1:10000 比例尺地形图是国家基本比例尺地形图,是我国非常重要的基础地理信息资料。
而地形图调绘是1:10000 比例尺地形图成图的一个重要环节,也是制约1:10000 比例尺地形图成图地理精度的决定性环节。
本文结合实际,得出1:1万比例尺地形图外业调绘容易出问题之处以及需要特别注意的地方和与之对应的解决方法进行了阐述,并对 1:1 万比例尺地形图外业调绘方法进行了经验之谈,建议地形图调绘可以结合按图幅分配调绘工作和道路通达性这一重要原则,多图幅沿主要道路依次调绘相比单纯按常规分图幅调绘更具优势,希望能对地形图调绘人员提为地形图调绘人员提供了有效清晰对应的工作思路。
关键词: 1:1万比例尺;地形图;调绘一、研究概况目前针对1:1万地形图生产的研究主要集中在地形图更新上、内业生产控制上和外业调绘的具体步骤上这三个方面。
本文结合个人经验,提出1∶ 10000比例尺地形图外业调绘需要特别注意的具体地方以及在地形图调绘方法上进行探讨。
随着中国社会经济的不断发展,在1:1万比例尺地形图生产这一国家基础地理信息数据将发挥越来越大作用的背景下,通过分析1:1万比例尺地形图外业调绘的研究现状,发现1:1万比例尺地形图外业调绘的研究些许不足,开展本文的研究。
二、1:1万比例尺地形图外业调绘综述1∶1万比例尺基础地理信息数据生产基于航空影像和卫星影像,开展像片控制测量、空中三角测量,在全数字摄影测量系统中恢复立体模型;辅以收集地名、境界、交通、电力等专业资料,进行地貌地物采集,通过室内预更新、外业补测补调、内业数据编辑处理制作1:10000数字线划图(DLG),经检查验收后输出PDF格式数据。
1∶1万比例尺基础地理信息数据生产采用“内-外-内”的“综合判调”作业模式的生产流程为:在外业开展像片控制测量的基础上,内业进行空三加密及全要素采集,制作外业调绘底图,由外业进行补测、补调,最后进行数据编辑。
浅谈1:1万地形图更新与处理方法
摘要:本文阐述了更新1:1万形图的成图方法,作业工序和作图过程中的体会。
分析了1:1万地形图更新的技术前景,继而对已有资料作了分析,然后论述了矢量数据的更新,总结了数据更新编辑中的几点技巧,最后本文论述了更新生产注意问题及处理方式。
关键词:地形图;更新;数据库
1.1:1万地形图更新的技术前景
1∶1万比例尺基础地理信息数据是国民经济建设、国土整治、资源开发、环境保护、防灾减灾、应对公共突发事件、国防建设等工作不可缺少的重要基础地理空间信息资料。
按照基础测绘中长期规划的要求,从2007年至2020年,我省将全面建成省级地理信息数据库和市、县基础地理信息库,形成较为完善的数字地理空间框架数据体系,逐步实现地理信息的快速获取与数据库的动态更新。
我国1 :10000地形图更新项目从上世纪90年代中后期开始的。
当时,我国测绘技术已经取得了长足的发展,而传统的测量技术仍然具有相对优势地位,可以说是处于模拟技术向数字技术过渡期。
例如:当时全球定位系统卫星定位技术与仪器技术已经相对成熟,全数字化制图技术也正处于顺利发展时期,而地理信息系统与数据库构建技术却十分薄弱,尤其是在基层测绘队中,常规技术和常规产品仍然占据主导地位。
近些年以来,技术转型直接促使了1:10000地形图更新的成果转化。
根据有关调查显示,我国大多数省份的1 :10000地形图更新产品的一部分甚至相当一部分仍然是传统的测绘产品,即使有些是“数码产品”,也大多是“电子地图”,而不是结构化数据地图。
自从上世纪90年代末以来,我国数字技术的发展与普及十分迅速,地形图制作的手工矢量化技术迅速被淘汰,地形图扫描矢量化技术也日益成熟。
全数字摄影测量技术以及全数字测图技术日益得到推广和普及,特别是伴随“大专项”工程的启动和深入展开,数字省、数字城市以及数字区域等的构建也迎来了新的发展。
2.已有资料分析及利用
2.1已有控制点测量资料
2.2已有基础数据
1∶10000地形图dlg数据,格式为*.e00和*.dwg,现势性为二零零三年。
这些数据是按照一九九三年版的图式进行生产的,e00数据中缺少必备的属性信息。
我国经济社会正处于快速发展时期,人工地物的发展变化比较大,地形图更新工作量非常大。
2.3航空摄影数据资料
2.4补充数据
电子调绘数据是由ikonos卫星影像图与已有dlg矢量数据相互叠加制作而成的,经外业在它的基础上实行调查核实,对已经变化的地物实行补测,并对必备的属性信息实行补充,为内业数据更新提供准确的依据,它的数据格式为*.dwg。
外业成果经过检查会发现以下几个方面的主要问题: 地物之间的相互关系交代得不够清楚,互相矛盾;图幅之间存在要素空间位置以及属性不接边的状况;线状地物宽度和等级的调绘不够完整;植被以及土质的表示缺乏完整性;一些独立地物没有调整性质等。
在发现问题之后,应该及时请外业人员帮忙处理。
3.矢量数据的更新3.1软件介绍
可以使用geoway软件平台开展编辑工作,geoway软件是专业处理地理空间数据的软件。
透过这种软件系统提供的地物类编码对照表、符号库以及作业方案,能够与cad软件、arc/info软件实行双向数据交换。
在编辑地形图的过程之中可交替显示制图物体出图以及建库的模式,并包含拓扑建立、赋属性等模块,可以实现建库与出图一体化的目标。
3.2技术路线
在技术操作路线上,可以在geoway软件平台下打开基础数据中的eoo文件,按照标准的符号库以及作业方案,使数据按照《1∶1万地形图图式》以及各地区1:1万地形图基础地理信息要素分类和代码的相关要求先开展数据预处理,使地形图基础数据成为与新图式新要求相符合的数据。
将电子调绘数据和外业补测数据输出为dxf格式,并导入到geoway软件之中,与地形图基础数据实行叠加分析,特别是要对新增地物的数据更新进行认真分析,处理好与原地貌以及已有地物之间的关系,最终生产出符合图式、现势性强、规范的出图以及建库地形图数据。
3.3数据检查
在我国1:1万地形图更新制作数据检查中,应推行两级检查一级验收工作制。
地形图数据检查的内容应该包括:成果数据的数学精度、数据格式、要素的属性精度、几何精度、要素关系处理、拓扑结构、元数据、空间数据的逻辑一致性以及上交文档资料等。
4.数据更新编辑中的几点技巧
因为补测数据比较多,要素关系处理十分复杂,在进行数据编辑的时候工作量非常大,漏绘、错绘等现象十分频繁。
所以,在数据更新编辑中尤其要注意其技巧性。
4.1在cad软件下整理数据
cad软件对各种形状的地物都有着不同的描述信息,比如点状地物有块参照、图层;线状地物有线形宽度、图层等;面状地物有图层、图案填充、轮廓等。
可依据软件的这些特性对所有地物分别实行重新归层,这个图层构建得越详细越好,使补测数据之中的各类地物全部归入到所对应的新层之中,这样就防止了遗漏现象的发生。
具体操作如下:
(1)新建围墙、不依比例房、半依比例房、依比例房、加油站、铁丝网、涵洞、变压器、土质陡崖、水塔、不依比例厕所以及地类界等所需图层。
(2)打开地形图补测数据的jmd层,使用快速选择工具,选取线型是129的各类地物,拷贝到铁丝网层。
选择线型是128的各类地物,拷贝到围墙层。
选取线型是167的各类地物,拷贝到地类界层。
选取线型是142的各类地物,拷贝到土质陡崖网。
点状地物选择特性(名称),块参照。
gc519的为变压器,gc517的为不依比例厕所,gc526的为水塔,gc526的为加油站等。
依比例房选取图案名为ansi31的都予以删除,剩下的就是依比例房轮廓,将其拷贝到依比例房。
半依比例房将宽度选取为等于7,拷贝到半依比例房中。
将经过处理的文件储存为dxf 格式。
4.2在geoway软件下整理数据
将*.dxf文件导入到geoway软件中,并和地形图基础数据相互叠加,依据新增的各种地物对地形图基础数据进行删除,将所对应地物拷贝至标准图层中的地物类之中,并按照外调数据中所调性质等说明依照数据规定实行属性录入。
通过这样条理清晰的操作,就可以有效避免补测数据丢失的情况发生,并且可以提高作业速度30%左右。
5.更新生产注意问题及处理方法(1)建库数据中单线干河床、单线时令河、单线常年河、路堤、土质陡崖以及路堑等应该具有正确的矢量方向。
(2)数据中对双线常年河或者单线常年河中高水界的、有岸滩的,应该放置在hfcl层中,不应该错误地表示为沙砾地或者单线干河床。
(3)围墙应该和居民地构成正确的拓扑关系。
(4)加油站在地形图的制作过程中不需要注油,但是在数据库中的type属性选项应该明确区分“油”和“气”。
(5)等高线在通过土质陡崖、双线常年河等类型的地物时应该进行连续表示。
(6)学校、医院、发电厂等不管有没有定位点,都需要在rfcp层中选取定位点,并且应该和aanp层的点位相一致。
(7) 在建库数据中,陡崖上的比高点应该捕捉到陡崖线上,构建准确的拓扑
关系。
(8)在vega层中,填写植被的混杂种类的时候应该使用全称。
6.结束语随着1:1万地形图入库任务的开展,地形图的更新工作将是一项过程复杂、内容丰富、科技含量比较高的工程,生产前需要对各种数据资料进行认真分析,并加以综合运用,及时构建科学的地形图更新生产流程。
