2023年注册土木工程师（水利水电）之专业知识高分通关题型题库附解析答案单选题（共40题）1、坝上坝料运输方式应根据( )等资料，通过技术经济比较后选定。
A.运输量，运距和运费，地形条件以及临建工程量，坝料类型B.运输量，开采、运输设备型号，地形条件以及临建工程量，坝料类型C.开采、运输设备型号，运距和运费，坝料类型D.运输量，开采、运输设备型号，运距和运费，地形条件以及临建工程量【答案】 D2、4级混凝土坝的洪水标准为( )。
A.设计取重现期50～30年，校核取重现期500～200年B.设计取重现期100～50年，校核取重现期1000～500年C.设计取重现期500～100年，校核取重现期2000～1000年D.设计取重现期1000～500年，校核取重现期5000～2000年【答案】 A3、Ⅳ、Ⅴ类围岩地段不得布置( )。
A.铸铁管B.钢衬钢筋混凝土管C.钢管D.钢筋混凝土岔管【答案】 D4、人类活动使径流量及其过程发生明显变化时，应进行( )。
A.频率分析计算B.典型洪水过程线放大C.插补延长流量资料D.径流还原计算【答案】 D5、( )是指单位面积和单位时间段内的土壤侵蚀量。
A.土壤侵蚀模数B.土壤流失量C.容许流失量D.土壤侵蚀强度【答案】 A6、松软地基上的岸墙和翼墙宜采用( )结构。
A.空箱式B.重力式C.扶壁式D.直墙式【答案】 A7、提出主要工程量和建材需要量，估算工程投资，是( )阶段的主要内容之一。
A.项目建议书B.预可行性研究C.可行性研究D.初步设计【答案】 C8、水土保持生态建设规划的基础主要是（）。
A.水资源利用调查B.土地利用调查C.区域地质调查D.国民经济调查【答案】 B9、根据土壤平均侵蚀模数(t/(k㎡·a))或平均流失厚度(mm/a)将土壤侵蚀强度分成( )级。
A.3B.4C.5D.6【答案】 D10、防洪规划确定的河道整治计划用地和规划建设的堤防用地范围内的土地，经土地管理部门和水行政主管部门会同有关地区核定，报经县级以上人民政府按照国务院规定的权限批准后，可以划定为（）。

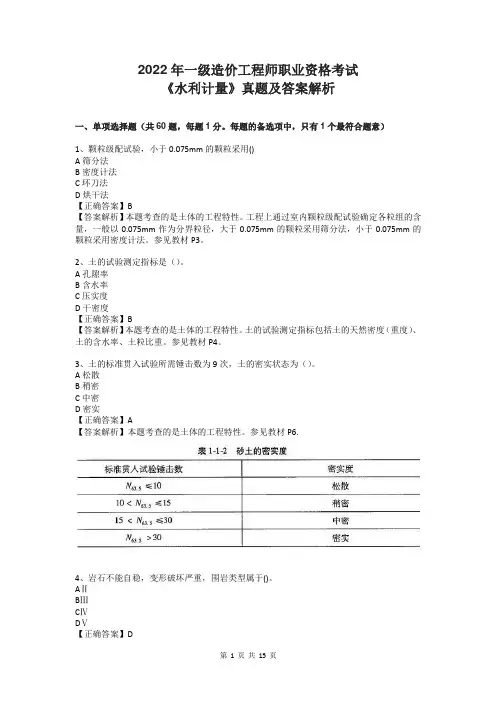

2022年一级造价工程师职业资格考试《水利计量》真题及答案解析一、单项选择题（共60题，每题1分。
每题的备选项中，只有1个最符合题意）1、颗粒级配试验，小于0.075mm的颗粒采用()A筛分法B密度计法C环刀法D烘干法【正确答案】B【答案解析】本题考查的是土体的工程特性。
工程上通过室内颗粒级配试验确定各粒组的含量，一般以0.075mm作为分界粒径，大于0.075mm的颗粒采用筛分法，小于0.075mm的颗粒采用密度计法。
参见教材P3。
2、土的试验测定指标是（）。
A孔隙率B含水率C压实度D干密度【正确答案】B【答案解析】本题考查的是土体的工程特性。
土的试验测定指标包括土的天然密度（重度）、土的含水率、土粒比重。
参见教材P4。
3、土的标准贯入试验所需锤击数为9次，土的密实状态为（）。
A松散B稍密C中密D密实【正确答案】A【答案解析】本题考查的是土体的工程特性。
参见教材P6.4、岩石不能自稳，变形破坏严重，围岩类型属于()。
AⅡBⅢCⅣDⅤ【正确答案】D【答案解析】本题考查的是岩体的工程特性。
参见教材P15。
5、岩石开挖，洞径10m以下的平洞开挖适宜用()。
A全断面开挖B导洞分部开挖C台阶扩大开挖D分部分块开挖【正确答案】A【答案解析】洞径在10m以下，宜优先采用全断面开挖方法洞径或洞高在10m以上，应采用台阶法开挖。
6、向斜构造适宜形成（）。
A岩溶水B潜水C承压水D包气带水【正确答案】C【答案解析】本题考查的是岩体的工程特性。
一般来说，向斜构造盆地以及单斜构造自流斜地适宜形成承压水。
参见教材P23。
7、初凝时间为水泥加水拌和起，至（）所需的时间。
A水泥浆开始失去塑性B完全失去塑性C完全凝固D充分达到强度【正确答案】A【答案解析】本题考查的是水泥。
凝结时间分为初凝时间和终凝时间。
初凝时间为水泥加水拌和起，至水泥浆开始失去塑性所需的时间终凝时间指从水泥加水拌和起至水泥浆完全失去塑性并开始产生强度所需的时间。
表2.2-1 组成各滑动块体的节理面产状参数表滑动动块体计算图平面投影见图2.2-2。
拱坝坝肩稳定分析中考虑的作用荷载有：坝体作用与滑动体的作用力（包括拱端轴向力H a，径向剪力V a，梁底切向剪力V ct，梁底径向剪V cr，垂直力W1。
由拱梁分载法应力计算获得其分布），滑动体自重，作用于滑动体各面上的扬压力或水压力。
荷载组合：基本组合时，以“正常蓄水位+温降”和“校核洪水位+温升”情况为代表情况；特殊组合时，以“校核洪水位+温升”为代表情况。
2.4 荷载计算a）拱端力计算由于双曲拱坝各高程拱圈拱端轴向和径向各不相同，为计算拱端合力，以坝顶拱圈拱端的轴向和径向为基准，将以下各拱圈的拱端力和梁底剪力换算成坝顶拱圈拱端的轴向和径向两各方向的分布力，然后根据坝肩滑动体在坝基面出露的范围计算坝体作用于滑动体的合力。
坝顶拱圈左拱端轴向方位角为151.98°，右拱端轴向方位角为234.82°。
由拱梁分载法计算给出的左、右岸各拱圈拱端力、梁底剪力分布，以及转换为沿坝顶拱端轴向和径向作用力分布（沿单位高度分布）见表2.5-1到表2.5-5。
表2.4-1 左岸各拱圈拱端力和梁底剪力分布单位：1000kN/m表2.4-2 右岸各拱圈拱端力和梁底剪力分布单位：1000kN/m表2.4-3 左岸各拱圈拱端力和梁底剪力分布单位：1000kN/m表2.4-4 右岸各拱圈拱端力和梁底剪力分布单位：1000kN/m表2.4-5 左岸各拱圈拱端力和梁底剪力分布单位：1000kN/m表2.4-6 右岸各拱圈拱端力和梁底剪力分布单位：1000kN/m根据各滑动楔形体在坝基面上出露的高程范围由表 4.5-1～表4.5-5计算得出作用于各块体拱端力见表4.5-6。
表2.4-7 拱坝坝端作用于各滑动体的合力计算结果单位：1000kNB）滑动体自重计算滑动块体体积由其平面图采用平行切面法计算，岩体容重为26.3kN/m。
六、双曲拱坝坝肩稳定分析1 概述某水利枢纽工程坝址出露地层为三迭系上统须家河组浅灰色厚层石屑砂岩夹少量灰质页岩、泥岩和灰质页岩透镜体。
岩层走向88°，与河流流向近于正交，倾向NW，倾角36°，即倾向上游略偏右岸。
坝址断层不发育，主要地质构造发育有4组陡倾角节理：①组走向320°～330°，倾向SW∠50°～55°；②组走向50°～60°，倾向SE∠60°～70，③组走向335°～345°，倾向SW∠65°～88°；④组走向310°～320°，倾向SW∠58°～78°。
节理连通率为0.6，其中第④组节理有夹泥。
水库正常蓄水位675.00m，大坝采用双曲拱坝坝型，坝体采用小石子混凝土砌块石。
坝顶高程676.60m，河床坝基面高程596.00m，坝顶弧长162.23m，中心角97.16°，坝顶宽5.00m，最大坝高80.60m，最大坝底厚24.00m，大坝体形几何参数见表1-1，表1-1某拱坝体形参数表2 坝肩稳定分析2.1 坝肩稳定地质条件分析根据坝址地质情况，拱坝两岸坝肩无明显的断裂构造切割，形成特定的滑动块体。
影响坝肩稳定的主要地质因素为坝址区发育的4组陡倾角节理和倾角较缓的岩层层面（走向88°，倾向NW∠36°）。
根据这几组节理面的产状与拱坝两岸坝肩坝轴线方向的几何关系分析，节理①、③、④可构成右岸坝肩的侧向切割面和左岸坝肩的上游拉裂面，节理②可构成左岸坝肩的侧向切割面和右岸坝肩的上游拉裂面，而缓倾角的岩层层可构成坝肩滑动体的底滑面。
因此，左、岸坝肩受节理切割均有可能构成影响坝肩稳定的滑动楔形体。
由于岩层倾向上游偏右岸，相对左岸坝肩而言，岩层层面为倾向上游偏河床，对左岸坝肩稳定的影响较不利；相对右岸坝肩来说，岩层层面为倾向下游偏山里，对右岸坝肩稳定的影响比左岸要小。

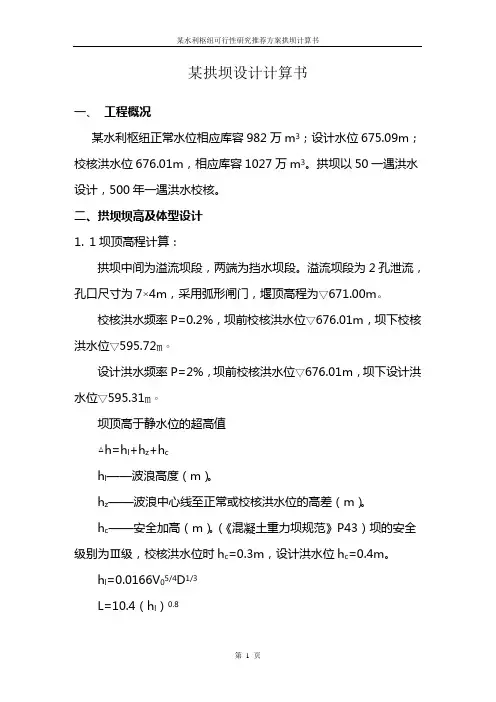

目录第一章拱坝基本参数计算 (2)1.1坝顶高程的确定 (2)1.1.1坝顶超高计算 (2)1.1.2坝顶高程计算 (3)1.2坝型方案及结构布置 (3)第二章应力分析 (6)2.1 荷载计算 (6)2.1.1自重 (6)2.1.3泥沙压力 (9)2.1.4扬压力 (10)2.1.5温度荷载 (11)2.2 地基位移计算 (12)2.3拱冠应力分析（拱冠梁法） (15)γγ的确定 (38)2.2.3拱冠径向变位系数,i i2.2.4拱冠梁变位的计算 (41)2.2.5拱冠梁应力计算 (44)2.2.6拱圈应力计算 (52)第三章坝肩稳定分析 (56)3.1 稳定分析 (56)3.1.1计算式 (56)3.1.2分析过程 (57)第四章溢流设计及消能防冲设计 (60)4.1溢流面计算 (60)4.2下游消能防冲复核 (60)第一章拱坝基本参数计算1.1坝顶高程的确定1.1.1坝顶超高计算根据《水利水电工程等级划分及洪水标准》（SL252—2000）规定：龙源口水库设计洪水标准采用50年一遇，校核洪水标准采用500年一遇，按照《浆砌石坝设计规范》SL25—91，《砼拱坝设计规范》SL282—2003中规定计算大坝需要的坝顶超高。
坝顶超高按下式计算：△h=Zhi +h+hC式中：Zhi—波浪高（m）h—波浪中心线至水库静水位的高度（m）h C —安全超高（m）（正常运行情况hC=0.4m，非常运行情况hC=0.3m）g(Zhi)/V△2=0.0076V-1/12(gD/V2)1/3gLm/ V02=0.331 V-7/15(gD/V2)4/15h 0=[π（Zhi）2/Lm]Cth（2πH1/Lm）式中：Lm—波长（m）D—吹程（D=3000m）V 0—多年平均最大风速，V=17.5m/s，正常运用条件下采用 V′=1.5 VH1—水域平均水深（m）坝顶超高计算成果列如表1-4。
表1-4 坝顶超高计算成果表1.1.2坝顶高程计算坝顶高程计算结果列表于1-5。
