混凝土及砌体结构课程设计—单层工业厂房设计-金属结构车间双跨等高厂房05号方案计算书【可提供完整设计图

钢筋混凝土结构课程设计---- 混凝土单层厂房设计目录一、设计项目 (2)二、设计资料 (2)三、计算简图 (4)四、荷载计算（标准值） (5)1、恒荷载 (5)2、屋面活荷载 (6)3、吊车荷载 (7)4、风荷载 (8)五、内力分析 (9)1、剪力分配系数的计算 (9)2、恒荷载作用下的内力分析 (10)3、屋面活荷载作用下的内力分析 (13)4、吊车竖向荷载作用下的内力分析不考虑厂房整体空间工作 (15)5、吊车水平荷载作用下的内力分析（不考虑厂房整体空间工作） (20)6、风荷载作用下的内力分析 (22)六、内力组合 (25)七、柱截面设计 (27)1、柱的纵向钢筋计算 (27)2、柱内箍筋配置 (31)3、柱的裂缝宽度验算 (31)4、牛腿设计 (33)八、基础设计 (36)一、设计项目某机械加工制作车间。

二、设计资料1、建设地点：临安市某厂区。

2、自然条件：（1）基本风压：2/45.0m kN 。

（2）基本雪压：2/45.0m kN 。

（3）屋面均布活荷载标准值：2/5.0m kN 。

（4）地质条件：场地土组成情况从上至下依次为：m 8.0厚杂填土，重度3/15m kN ；m 5.1厚轻亚粘土，重度3/17m kN ，宽度修正系数为3.0，深度修正系数为5.1，承载力特征值kPa f ak 140=；m 0.3厚亚粘土，重度3/19m kN ，宽度修正系数为3.0，深度修正系数为6.1，承载力特征值kPa f ak 180=。

（5）抗震设防烈度：6度。

3、结构型式：钢筋混凝土排架结构。

4、建筑平面：车间长度为m 60，柱距为m 6；车间宽度为m 48，其中AB 跨及BC 跨各为m 24。

5、建筑剖面：两跨等高排架，室内外高差m 2.0，柱牛腿顶标高m 6.9，轨道顶标高m 0.11，上柱顶标高m 8.13。

6、排架柱计算参数：上柱均采用mm mm h b 400400⨯=⨯矩形截面，下柱均采用工字形截面，下柱的截面几何参数分别为：C A 、列柱：mm mm mm mm b h h b w f 100150900400⨯⨯⨯=⨯⨯⨯， 2510875.1mm A ⨯=， 4101095.1mm I ⨯=， 自重标准值为m kN /69.4； B 列柱：mm mm mm mm b h h b w f 1001501000400⨯⨯⨯=⨯⨯⨯， 2510975.1mm A ⨯=， 4101056.2mm I ⨯=， 自重标准值为m kN /94.4。

混凝土单层工业厂房课程设计混凝土课程设计设计名称单层工业厂房设计专业班级土131学号139044437姓名陈超指导老师于峰日期2016年6月29日建筑工程学院土木系制目录一、设计资料- 6 -二、梁柱的结构布置- 6 -三、排架结构计算- 11 -四、荷载计算- 12 -五、内力分析- 17 -六、最不利内力组合- 34 -七、排架柱的设计- 43 -八、基础设计- 53 -一、设计资料1.平面和剖面本车间为两跨等高厂房，车间面积为3024m2，车间长度72m。

AB跨有两台30/5tA4级软钩吊车，BC跨有两台10tA5级软钩吊车，轨顶、柱顶标高和跨度见图。

车间平面、剖面如下。

2.建筑构造屋盖：三毡四油上铺绿豆砂小石子（防水层）25mm厚水泥砂浆（找平层）100mm厚水泥蛭石砂浆（保温层）大型预制预应力混凝土屋面板围护结构：240mm厚普通砖墙门窗：钢门窗，窗宽4.2m3.自然条件⁄基本风压：0.35kN m2⁄基本雪压：0.20kN m24.材料混凝土：柱采用C25或C30。

钢筋：HPB300级、HRB335级、HRB400级各种直径的钢筋。

5.部分构件自重- 7 -- 8 -地基承载力特征值 f a=240kN m2⁄（已修正）单层工业厂房设计时，屋架对上部柱的偏心距取为20mm。

构件使用环境为一类。

室外地面标高为-0.450m。

二、梁柱的结构布置1.排架柱尺寸的选定由图可知：AB跨轨顶标高＋11.45m，BC跨轨顶标高11.15m，AB跨屋架顶标高17.95m，BC跨屋架顶标高18.1m柱全高 H=15.20m，上柱高度 H u=4.20m，下柱高度 H l=11.00m。

上柱与全柱高的比值 λ=H uH = 4.2015.20=0.276。

边柱A、C：上柱：□ b×ℎ=500×500mm下柱：I b×ℎ×b i×ℎi=500×1000×120×200mm 中柱B：上柱：□ b×ℎ=500×600mm下柱：I b×ℎ×b i×ℎi=500×1200×120×200mm I字形截面其余尺寸如下图所示。

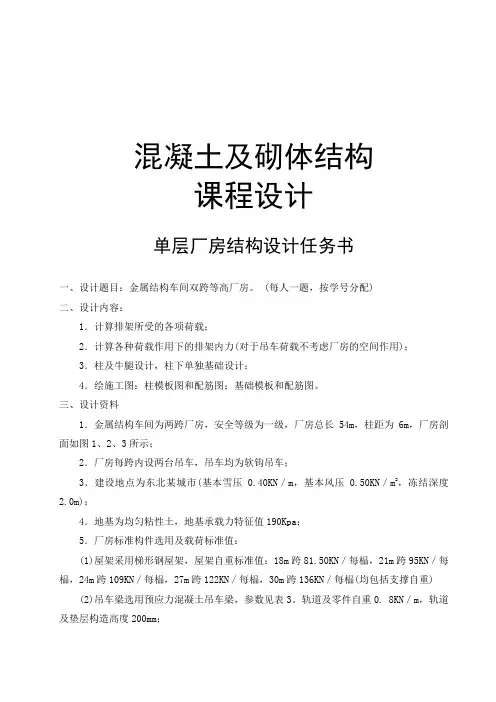

混凝土及砌体结构课程设计单层厂房结构设计任务书一、设计题目：金属结构车间双跨等高厂房。

(每人一题，按学号分配)二、设计内容：1．计算排架所受的各项荷载；2．计算各种荷载作用下的排架内力(对于吊车荷载不考虑厂房的空间作用)；3．柱及牛腿设计，柱下单独基础设计；4．绘施工图：柱模板图和配筋图；基础模板和配筋图。

三、设计资料1．金属结构车间为两跨厂房，安全等级为一级，厂房总长54m，柱距为6m，厂房剖面如图1、2、3所示；2．厂房每跨内设两台吊车，吊车均为软钩吊车；3．建设地点为东北某城市(基本雪压0.40KN／m，基本风压0.50KN／m2，冻结深度2.0m)；4．地基为均匀粘性土，地基承载力特征值190Kpa；5．厂房标准构件选用及载荷标准值：(1)屋架采用梯形钢屋架，屋架自重标准值：18m跨81.50KN／每榀，21m跨95KN／每榀，24m跨109KN／每榀，27m跨122KN／每榀，30m跨136KN／每榀(均包括支撑自重)(2)吊车梁选用预应力混凝土吊车梁，参数见表3。

轨道及零件自重0. 8KN／m，轨道及垫层构造高度200mm；(3)天窗采用矩形纵向天窗，每榀天窗架重：18m 跨25.5KN ／每榀，21m 跨30KN ／每榀，24m 跨34KN ／每榀，27m 跨38.3KN ／每榀，30m 跨42.5KN ／每榀(包括自重，侧板、窗扇支撑等自重)；(4)天沟板自重标准值为2.02KN ／m ；(5)围护墙采用240mm 双面粉刷墙，自重5.24KN/m 2。

塑钢窗： 自重0.45KN ／m 2，窗宽4.2m ，窗高见图1。

(6)基础梁截面为250 mmX600mm ；基础梁自重4.2KN ／m ；6．材料：混凝土强度等级为C30，柱的受力钢筋采用HRB335级或HRB400级，箍筋采用HPB235级；7．屋面卷材防水做法及荷载标准值如下：防水层：0.4KN ／m 2；25mm 厚水泥沙浆找平层：0.5KN ／m 2； 100mm 厚珍珠岩制品保温层：0.4KN ／m 2； 隔汽层：0.05KN ／m 2；25mm 厚水泥砂浆找平层：0.5KN ／m 2； 预应力大型屋面板：1.4KN ／m 2。

混凝土及砌体结构课程设计—单层工业厂房设计-金属结构车间双跨等高厂房04号方案计算书【可提供完整设计图纸】混凝土与砌体结构课程设计学生姓名：学号：指导教师：所在学院：工程学院专业：土木工程中国·大庆2014年12月目录1.设计资料 (1)2.计算简图的确定 (1)2.1上柱及柱全高 (1)2.2柱的截面尺寸 (1)2.3柱网布置 (2)2.4计算参数 (3)3.荷载计算 (4)3.1恒载 (4)作用于柱顶的屋盖结构重力荷载设计值 (4)3.2可变荷载 (5)4.排架内力分析 (9)4.1恒载作用下的排架内力分析 (9)4.2屋面活荷载作用下排架内力分析 (12)4.3风荷载作用下排架内力分析 (14)4.4吊车作用下排架内力分析 (16)5内力组合 (25)6柱的设计 (27)6.1柱纵向受力钢筋计算 (27)6.2柱的裂缝宽度验算 (30)6.3柱箍筋配置 (30)6.4柱牛腿设计 (30)6.5柱的吊装验算 (31)7基础设计 (33)7.1作用于基础顶面上的荷载计算 (33)7.2基础埋置深度及基础尺寸 (34)7.3基础高度验算 (35)7.4基础底板配筋计算 (37)参考资料 (39)1.设计资料本设计对应任务书第04号方案，左跨吊车为C4，起重量500/100t ，右跨吊车为C1，起重量160/32t 。

轨顶标高708m ，跨度18m ,选择吊车桥跨均为16.5m 。

左跨吊车梁均选用YDL-4型号，梁高1.5m ，梁重61.3kN ，右吊车梁选用YDL-1，梁高1.2m ，梁重42.3kN ，。

2.计算简图的确定2.1上柱及柱全高边柱A ：柱顶标高7.8 2.7340.2210.754m =++= 边柱C ：柱顶标高7.8 2.0970.2210.117m =++=由于为双跨等高厂房，取柱A ，C 柱顶标高均为10.8m 。

上柱高(u H )11.3 6.5 4.8m =-= 估计基础埋深2m ,基础高1.50m 。

混凝土课程设计——单层工业厂房设计混凝土结构单层工业厂房设计一、设计资料1. 概况：某工厂拟建一个焊接车间，根据工艺布置的要求，车间为单跨单层厂房，跨度为24m，设吊车30/5t和10t吊车两台，吊车均为中级工作制，轨顶标高8m，厂房设有天窗，建筑平、立、剖面图详图1、图2、图3。

2. 结构设计资料：(1) 自然条件：基本雪压 0.5kN/m2基本风压 0.5kN/m2地震设防烈度该工程位于非地震区，故不需抗震设防。

(2) 地质条件：场地平坦，地面以下0～1.5m为素填土层，1.5m以下为粉质粘土层，该土层fak =300kN/m2，Es=12Mpa，场地地下水位较低，可不考虑其对基础的影响。

3. 建筑设计资料屋面：采用卷材防水屋面，不设保温层；维护墙：采用240厚蒸压粉煤灰砖墙，外墙面为水刷石，内墙面为水泥石灰砂浆抹面；门窗：钢门、钢窗，尺寸参见立面图；地面：采用150厚C15素混凝土地面，室内外高差为300mm。

4. 吊车资料见表1表1 吊车参数Q (t)L k(m)H(m)B1+B2(mm)吊车宽B(m)轮距K(m)P max(kN)P min(kN)g(kN)30/5 22.5 2.734 ≥404 6.150 4.80 290.0 70.0 118.0 20/5 16.5 2.099 ≥334 5.955 4.00 185.0 35.0 69.77 10 16.5 1.876 ≥304 5.840 4.05 123.0 22.0 34.61二、结构选型及截面尺寸确定（一）构件选型1、屋面板采用卷材防水屋面，不设保温层。

即 防水层，21/35.0m KN G K =；20 mm 厚水泥砂浆找平层，22/40.0m KN G K =； 屋面活荷载，21/5.0m KN Q K =； 雪荷载，22/35.0m KN Q K =；2/99.15.04.1)4.035.0(35.1m KN q =⨯++⨯=屋面坡度设为1/10，选用标准图集04G410-1中的m 65.1⨯预应力钢筋混凝土屋面板（Y-WB-2），采用HRB400级钢筋，允许荷载设计值2/05.2m KN ，板自重标准值（包括灌缝在内）为2/5.1m KN 。

《混凝土结构与砌体结构》课程设计题目:单层工业厂房排架结构设计姓名：学号：专业：班级：指导教师：完成时间：目录设计资料 (1)一．柱截面尺寸确定 (2)二．荷载计算 (2)1．恒载 (2)2．屋面活荷载 (3)3．风荷载 (3)4．吊车荷载 (4)三．排架内力分析 (5)1．恒载作用下排架内力分析 (5)2．屋面活荷载作用下排架内力分析 (6)3．风荷载作用下排架内力分析 (7)4．吊车荷载作用下排架内力分析 (8)四．内力组合 (12)五．柱截面设计 (16)A柱： (16)1．上柱配筋计算 (16)2．下柱配筋计算 (16)3．柱的裂缝宽度验算 (17)4．柱箍筋 (18)5．牛腿设计 (18)6．柱的吊装验算 (18)B柱： (19)1．上柱配筋计算 (19)2．下柱配筋计算 (20)3．柱的裂缝宽度验算 (21)4．柱箍筋计算 (21)5．牛腿设计 (21)6．柱的吊装验算 (21)C柱： (22)1．上柱配筋计算 (22)2．下柱配筋计算 (23)3．柱的裂缝宽度验算 (24)4．柱箍筋 (24)5．牛腿设计 (24)6．柱的吊装验算 (25)六．基础设计 (26)1．作用于基础顶面的荷载计算 (26)2．基础尺寸及埋置深度 (28)3．基础高度验算 (29)4 基础底板配筋计算 (30)单层工业厂房设计计算书设计资料双跨装配车间，总长90.48m，柱距6m，车间平面布置如图1，剖面图如图2。

AB 跨2 台电动桥式吊车，BC 跨有1 台桥式吊车，A4 级工作制，其轨顶标高为9.3m，柱顶标高12.5m，不考虑抗震设防。

（AB 跨24m，BC 跨24m，采用C40 混凝土，AB 跨吊车起重量200/50kN，1一．柱截面尺寸确定柱顶标高 12.5m ，牛腿顶面标高为 9.3-1.5(吊车梁高)=7.9m ，设室内地面至基础顶面的距离为 0.5m ，则计算简图中柱的总高度H 、下柱高度H l 和上柱高度H u 分别为：H = 12.5 + 0.5 = 13m H l = 7.9 + 0.5 = 8.4m H u = 13 - 8.4 = 4.6m根据柱的高度、吊车起重及工作条件，可由书表 2.4.2 并参考书表 2.4.4 确定柱截面尺寸。

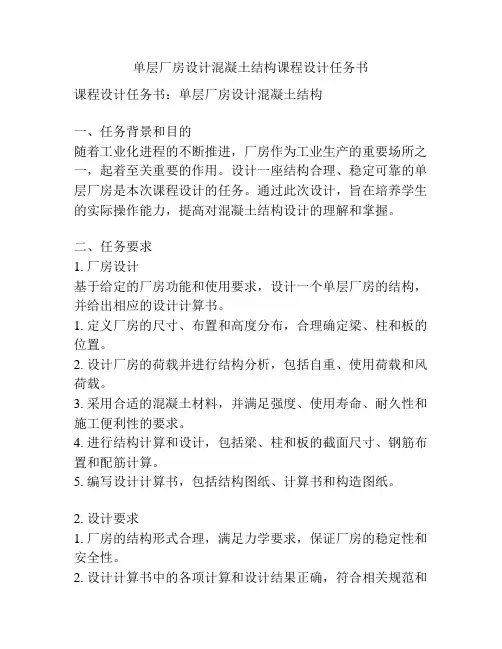

单层厂房设计混凝土结构课程设计任务书课程设计任务书：单层厂房设计混凝土结构一、任务背景和目的随着工业化进程的不断推进，厂房作为工业生产的重要场所之一，起着至关重要的作用。

设计一座结构合理、稳定可靠的单层厂房是本次课程设计的任务。

通过此次设计，旨在培养学生的实际操作能力，提高对混凝土结构设计的理解和掌握。

二、任务要求1. 厂房设计基于给定的厂房功能和使用要求，设计一个单层厂房的结构，并给出相应的设计计算书。

1. 定义厂房的尺寸、布置和高度分布，合理确定梁、柱和板的位置。

2. 设计厂房的荷载并进行结构分析，包括自重、使用荷载和风荷载。

3. 采用合适的混凝土材料，并满足强度、使用寿命、耐久性和施工便利性的要求。

4. 进行结构计算和设计，包括梁、柱和板的截面尺寸、钢筋布置和配筋计算。

5. 编写设计计算书，包括结构图纸、计算书和构造图纸。

2. 设计要求1. 厂房的结构形式合理，满足力学要求，保证厂房的稳定性和安全性。

2. 设计计算书中的各项计算和设计结果正确，符合相关规范和标准要求。

3. 材料的选用要合理，充分考虑混凝土的强度、使用寿命和耐久性要求。

4. 钢筋的布置要合理，保证结构的受力均匀和抗震性能。

3. 设计内容1. 厂房结构的布置和尺寸2. 厂房的荷载计算和结构分析3. 混凝土材料的选用和设计计算4. 梁、柱和板的结构计算和设计5. 编制设计计算书，包括结构图纸、计算书和构造图纸4. 设计流程1. 确定厂房的尺寸和布置2. 计算厂房的荷载3. 进行结构分析4. 确定混凝土材料和截面尺寸5. 计算和设计梁、柱和板6. 编写设计计算书5. 考核要求1. 设计计算书的整体质量2. 结构图纸、计算书和构造图纸的合理性和准确性3. 对设计思路和方法的理解和应用能力4. 设计结果的合理性和可行性6. 参考资料1. 《建筑结构设计国家标准》2. 《混凝土结构设计规范》3. 《厂房设计手册》4. 相关课程教材和参考书籍7. 进度安排本次课程设计分为以下几个阶段：1. 阶段一（1周）：确定厂房的尺寸和布置，计算荷载2. 阶段二（1周）：进行结构分析，确定混凝土材料3. 阶段三（2周）：计算和设计梁、柱和板4. 阶段四（1周）：编写设计计算书8. 成果提交和评价1. 成果提交学生需按时提交设计成果，包括设计计算书、结构图纸、计算书和构造图纸等。

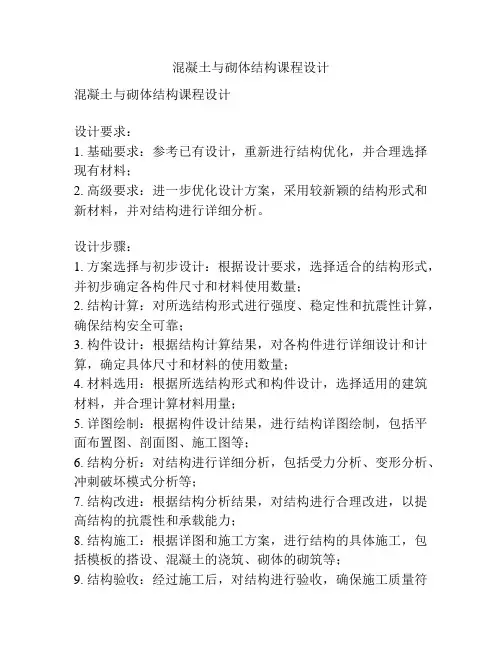

混凝土与砌体结构课程设计混凝土与砌体结构课程设计设计要求：1. 基础要求：参考已有设计，重新进行结构优化，并合理选择现有材料；2. 高级要求：进一步优化设计方案，采用较新颖的结构形式和新材料，并对结构进行详细分析。

设计步骤：1. 方案选择与初步设计：根据设计要求，选择适合的结构形式，并初步确定各构件尺寸和材料使用数量；2. 结构计算：对所选结构形式进行强度、稳定性和抗震性计算，确保结构安全可靠；3. 构件设计：根据结构计算结果，对各构件进行详细设计和计算，确定具体尺寸和材料的使用数量；4. 材料选用：根据所选结构形式和构件设计，选择适用的建筑材料，并合理计算材料用量；5. 详图绘制：根据构件设计结果，进行结构详图绘制，包括平面布置图、剖面图、施工图等；6. 结构分析：对结构进行详细分析，包括受力分析、变形分析、冲刺破坏模式分析等；7. 结构改进：根据结构分析结果，对结构进行合理改进，以提高结构的抗震性和承载能力；8. 结构施工：根据详图和施工方案，进行结构的具体施工，包括模板的搭设、混凝土的浇筑、砌体的砌筑等；9. 结构验收：经过施工后，对结构进行验收，确保施工质量符合设计要求。

设计原则：1. 安全可靠：结构设计要满足国家建筑设计规范的要求，保证建筑的安全性；2. 经济实用：结构设计要尽可能减少材料的使用量，并降低建筑成本；3. 美观舒适：结构形式和材料选用要与整体建筑风格相协调，并考虑用户的舒适性需求；4. 可持续发展：材料选用要尽量选择可再生和环保的材料，以减少对环境的影响。

设计案例：以一栋住宅楼的结构设计为例，初步确定采用钢筋混凝土框架结构，地上共有5层，地下1层，高度约15米。

根据国家建筑设计规范，对结构进行计算和设计。

1. 方案选择与初步设计：选择钢筋混凝土框架结构，初步确定主体框架柱和梁的尺寸，地板采用现浇混凝土。

2. 结构计算：根据楼层平面布置图，进行强度、稳定性和抗震性计算，得出结构的承载力、稳定性和抗震性能。

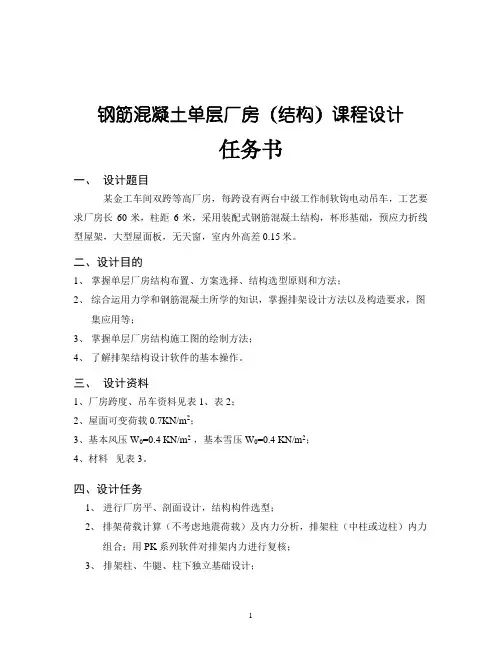

钢筋混凝土单层厂房（结构）课程设计任务书一、设计题目某金工车间双跨等高厂房，每跨设有两台中级工作制软钩电动吊车，工艺要求厂房长60米，柱距6米，采用装配式钢筋混凝土结构，杯形基础，预应力折线型屋架，大型屋面板，无天窗，室内外高差0.15米。

二、设计目的1、掌握单层厂房结构布置、方案选择、结构选型原则和方法；2、综合运用力学和钢筋混凝土所学的知识，掌握排架设计方法以及构造要求，图集应用等；3、掌握单层厂房结构施工图的绘制方法；4、了解排架结构设计软件的基本操作。

三、设计资料1、厂房跨度、吊车资料见表1、表2；2、屋面可变荷载0.7KN/m2；3、基本风压W0=0.4 KN/m2，基本雪压W0=0.4 KN/m2；4、材料见表3。

四、设计任务1、进行厂房平、剖面设计，结构构件选型；2、排架荷载计算（不考虑地震荷载）及内力分析，排架柱（中柱或边柱）内力组合；用PK系列软件对排架内力进行复核；3、排架柱、牛腿、柱下独立基础设计；4、绘施工图内容包括：①厂房结构平面布置图、屋面结构布置图、基础平面布置图；②柱下基础（中柱或边柱）配筋图；③排架柱（中柱或边柱）施工图（模板图、配筋图）。

195G425。

五、设计要求要求计算书内容完整（包括厂房构件的选择、排架设计、基础设计），书写清晰，计算正确，配筋合理，最后装订成册（按任务书、目录、计算书、参考文献、软件分析复核结果顺序装订）。

绘图比例自定，图纸要求采用铅画纸、铅笔绘制，图面应整洁，尺寸齐全，构造合理，比例确当，且与计算书一致。

六、参考资料1、混凝土结构设计规范（GB50010-2001）；2、建筑结构荷载规范（GB50009-2001）；3、地基基础设计规范（GB50007-2002）；4、全国通用工业厂房结构构件标准图集：①预应力混凝土屋面板（92G410 <一>、<二>，<三>，<四>）；②预应力混凝土折线型屋架（95G415 <一>～<五>）；③预应力混凝土吊车梁（95G425）；④单层工业厂房柱间支撑（96G336）；⑤钢筋混凝土基础梁(G320)；5、建筑结构CAD应用基础；6、钢筋混凝土框、排架及连续梁结构计算与施工图绘制软件。

钢筋混凝土结构课程设计2某单层工业厂房设计.doc 模板一：正文：一：设计目标1.1 工程背景1.2 设计1.3 设计标准二：基本数据2.1 厂房规模及功能2.2 地基、地质勘察数据2.3 环境及气候条件2.4 结构参数三：结构类型选择3.1 结构体系3.2 结构材料的选择3.3 结构布置方案四：荷载计算4.1 建筑物永久荷载4.2 建筑物活荷载4.3 地震荷载4.4 风荷载4.5 温度荷载4.6 施工荷载五：结构设计5.1 确定结构体系5.2 确定框架结构梁柱参数5.3 设计单层厂房截面尺寸5.4 设计楼板5.5 设计墙柱5.6 设计基础六：施工及材料要求6.1 施工程序6.2 材料要求6.3 施工质量控制七：结构验收与监测7.1 实施验收报告7.2 施工质量检验与监测八：安全防护措施8.1 施工期安全措施8.2 竣工后的安全措施九：经济分析9.1 投资估算9.2 工期计划9.3 运行费用9.4 经济效益分析十：相关附件附件一：结构荷载计算表附件二：结构设计图纸附件三：施工程序表附件四：施工材料清单本文涉及法律名词及注释：1. 建筑法：指中华人民共和国颁布并实施的《中华人民共和国建筑法》。

2. 工程勘察：指根据工程建设需要进行的对地质、水文地质、气象、水文、水利、交通、环境等因素进行综合调查和研究的活动。

3. 结构设计：指根据建筑物的功能要求和荷载特点，通过确定结构体系、材料和尺寸等参数，计算出各构件的受力状态和尺寸尺度的过程。

4. 施工安全：指在工程建设施工过程中，采取各种预防措施和安全技术措施，保障施工人员和设备的安全的工作。

模板二：正文：一：设计背景1.1 工程概况1.2 设计1.3 设计标准二：基本数据2.1 厂房规模和功能2.2 地基情况2.3 环境和气候条件2.4 结构参数三：结构体系选择3.1 结构体系类型3.2 结构材料选择3.3 结构布置方案四：荷载计算4.1 永久荷载4.2 活荷载4.3 风荷载4.4 温度荷载4.5 地震荷载4.6 施工荷载五：结构设计5.1 设计梁柱参数5.2 设计楼板5.3 设计墙体5.4 设计基础六：施工及材料要求6.1 施工程序6.2 材料要求6.3 施工质量控制七：结构验收与监测7.1 结构验收报告7.2 施工质量检验与监测八：安全防护措施8.1 施工期安全措施8.2 竣工后的安全措施九：经济分析9.1 投资估算9.2 工期计划9.3 运行费用9.4 经济效益分析十：相关附件附件一：结构荷载计算表附件二：结构设计图纸附件三：施工程序表附件四：施工材料清单本文涉及法律名词及注释：1. 结构设计：指根据建筑物的使用性质、荷载标准和结构形式，对结构进行设计的过程。

混凝土课程设计建筑工程学院土木系制设计名称单层工业厂房设计专业班级土131学号姓名陈超指导老师于峰日期2016年6月29日目录一、设计资料...................................... - 3 -二、梁柱的结构布置................................ - 3 -三、排架结构计算.................................. - 7 -四、荷载计算...................................... - 7 -五、内力分析..................................... - 12 -六、最不利内力组合............................... - 29 -七、排架柱的设计................................. - 35 -八、基础设计..................................... - 45 -一、设计资料1.平面和剖面本车间为两跨等高厂房，车间面积为3024m2，车间长度72m。

AB 跨有两台30/5tA4级软钩吊车， BC跨有两台10tA5级软钩吊车，轨顶、柱顶标高和跨度见图。

车间平面、剖面如下。

2.建筑构造屋盖：三毡四油上铺绿豆砂小石子（防水层）25mm厚水泥砂浆（找平层）100mm厚水泥蛭石砂浆（保温层）大型预制预应力混凝土屋面板围护结构：240mm厚普通砖墙门窗：钢门窗，窗宽4.2m3.自然条件基本风压：0.35基本雪压：0.204.材料混凝土：柱采用C25或C30。

钢筋：HPB300级、HRB335级、HRB400级各种直径的钢筋。

5.部分构件自重地基承载力特征值（已修正）单层工业厂房设计时，屋架对上部柱的偏心距取为20mm。

构件使用环境为一类。

室外地面标高为-0.450m。

一、梁柱的结构布置1)排架柱尺寸的选定由图可知：AB跨轨顶标高＋11.45m，BC跨轨顶标高11.15m，AB跨屋架顶标高17.95m，BC跨屋架顶标高18.1m柱全高，上柱高度，下柱高度。

目录目录 ................................................ - 1 -第1章、混凝土结构课程设计•单层工业厂房设计计算书... - 5 -1.1、设计条件 ................................... - 5 -1.2、设计要求 ................................... - 7 -1.3、设计期限 ................................... - 7 -1.4、参考资料 ................................... - 7 -第2章、混凝土结构课程设计•单层工业厂房设计计算书... - 9 -2.1、设计条件 ................................... - 9 -2.1.1、平面与剖面 ........................... - 9 -2.1.2、建筑构造 ............................ - 10 -2.1.3、自然条件 ............................ - 13 -2.1.4、材料 ................................ - 13 -2.2、设计要求 .................................. - 13 -2.3、结构构件选型及柱截面尺寸确定............... - 14 -2.3.1、要紧构件选型表 ...................... - 14 -2.3.2、柱截面尺寸 .......................... - 14 -2.3.3计算单元.............................. - 15 -2.4、荷载计算 .................................. - 16 -2.4.1、恒载 ................................ - 16 -2.4.2、屋面活荷载 .......................... - 18 -2.4.3、风荷载 .............................. - 19 -2.4.4、吊车荷载 ............................ - 20 -2.5、排架内力分析 .............................. - 22 -2.5.1、恒载作用下排架内力分析............... - 23 -2.5.2、屋面活荷载作用下排架内力分析......... - 25 -2.5.3、风荷载作用下排架内力分析............. - 29 -2.5.4、吊车荷载作用下排架内力分析........... - 32 -2.6、内力组合 .. (42)2.7、柱截面设计 (45)2.7.1、A柱配筋计算 (45)2.7.2、B柱配筋计算 (53)2.7.3、C柱配筋计算 (61)2.7.4、抗风柱设计 (68)2.8、基础设计 (75)2.8.1、A柱基础设计 (75)2.8.2、B柱基础设计 (80)2.8.3、C柱基础设计 (85)2.8.4、抗风柱基础设计 (90)参考资料 (95)第1章、混凝土结构课程设计•单层工业厂房设计计算书1.1、设计条件1.1.1、平面与剖面某双跨等高机修车间，厂房长度72m，柱距为6m，不设天窗。

《混凝⼟结构课程设计（2）-单层⼚房结构设计》任务书《混凝⼟结构课程设计（2）-单层⼚房结构设计》任务书《混凝⼟结构课程设计（2）-单层⼚房结构设计》指导书青岛理⼯⼤学⼟⽊⼯程学院混凝⼟、结构教研室2015年5⽉《混凝⼟结构课程设计（2）-单层⼚房结构设计》任务书⼀．设计题⽬装配车间单跨单层⼚房（⼯作级别为A5级）。

⼆．设计⽬的1．熟悉装配式单层⼯业⼚房的结构构成及⼀般设计过程；2．掌握排架结构、内⼒计算及其组合⽅法；3．掌握排架柱、独⽴基础的设计计算⽅法及构造要求；4．掌握标准构件的选⽤⽅法；5．掌握钢筋混凝⼟结构施⼯图的表达⽅式、制图规范、提⾼绘图能⼒；6．学习绘制钢筋材料表。

三．设计内容及要求(⼀)设计计算说明书的编制依据有关规范、⽂献，进⾏结构选型、结构布置、结构设计计算。

主要包括如下内容：1．进⾏结构选型、结构布置⽅案的说明；2．进⾏构件选择,主要包括屋架、屋⾯板、天窗架、屋架（托架）、基础梁、吊车梁等；3．确定排架柱的上下柱⾼度、截⾯尺⼨、材料强度等级等；4．确定计算单元及计算简图；5．计算排架所受的各种荷载；6．选取柱控制截⾯，计算各种荷载下的排架内⼒及其组合；7．进⾏柱及⽜腿的配筋设计，柱下独⽴基础的设计；（⼆）绘制结构施⼯图及钢筋材料表：1．柱模板图、柱配筋图及钢筋材料表；3．基础模板及配筋详图。

（三）完成成果要求：1．设计计算书⼀份。

2．绘制结构施⼯图⼀张A2号图纸。

四．设计原始资料1．该车间为单跨有天窗⼚房，柱距为6m。

⼚房长度分为78m和120m（设缝）两种，构造要求按抗震设防6度考虑（不考虑地震作⽤），⼚房跨度为L ,吊车跨度为L k。

2．每跨设有两台软钩桥式吊车，吊车起重量及轨顶标⾼见表1，吊车有关数据见表2、表3。

3．每个班按3-5⼈⼀个⼩组进⾏分配。

见表1。

每个⼩组内可按地⾯粗糙度不同（A、B、C、D）、有或⽆天窗、不同⼚房长度等继续细化，达到每⼈⼀题的⽬标。

基本风压及基本雪压按50年重现期计算，查荷载规范。

钢筋溷凝土单层工业厂房课程设计1. 设计目的：钢筋混凝土单层工业厂房是一种经济、实用、美观的建筑形式，近几年来得到越来越广泛的应用。

其设计目的是为了满足工业厂房对空间和功能的需求，同时保证建筑结构的安全性能和耐久性。

2. 基本设计参数：本工业厂房建筑的基本设计参数如下：建筑面积：1000m²；高度：6m；跨度：20m；屋面荷载：0.5kN/m²；风荷载：0.35kN/m²；地震烈度：7度；设计使用年限：50年。

3. 结构形式：本工业厂房采用钢筋混凝土框架结构，柱、梁、板均采用C30混凝土，整体结构采用推拉式施工方式。

4. 结构设计：1）柱的截面尺寸为400mm×400mm，四柱间距离为5m；2）梁的截面尺寸为400mm×600mm，跨度为20m，间距5m；3）屋面采用预制混凝土梁板构造，厚度为150mm；4）地基采用基础深度为1.5m，宽度为1.5m的基础形式；5）建筑外墙采用双层夹心板，内外层各为钢板，保温层采用聚苯乙烯发泡材料；6）建筑内部隔墙采用石膏板隔墙，拱形屋顶采用钢结构。

5. 施工组织设计：1）严格按照设计图纸要求，2）选用优质材料和经验丰富的施工队伍，3）施工过程中进行质量监督和质量检查，4）针对施工过程中出现的问题及时进行处理。

6. 总结：本设计方案采用钢筋混凝土框架结构和推拉式施工方式，既满足了建筑物的结构强度和耐久性要求，又兼具了施工便捷、速度快、工期短等优点。

同时，在建筑外立面和内部设计上，也注重了美观和实用性的结合，提高了工业厂房的形象和品质。

混凝土结构设计单层工业厂房课程设计课程设计题目：单层工业厂房混凝土结构设计一、设计任务及背景工业厂房作为工业生产的基础设施，其结构设计直接关系到厂房的安全性和稳定性。

本次课程设计的任务是设计一座单层工业厂房的混凝土结构。

设计要求考虑工业厂房的功能、使用要求和荷载特点，满足结构安全性、经济性和施工可行性的要求。

二、设计内容1. 工业厂房的功能和使用要求分析：首先，对于工业厂房的功能和使用要求进行分析，包括厂房的用途、使用面积、布局等。

根据这些分析结果确定厂房的结构形式和尺寸。

2. 工业厂房荷载特点分析：根据厂房的功能和使用要求，分析厂房所受到的荷载特点。

考虑到工业厂房通常需要承受较大的活荷载和风荷载，需对这些荷载进行合理的估算和分析。

3. 结构形式和尺寸确定：根据荷载特点和结构风险分析，决定工业厂房的结构形式和尺寸。

设计过程中需考虑结构的适应性，确保结构能够承受荷载并满足使用要求。

4. 结构设计计算：根据确定的结构形式和尺寸，进行结构设计计算。

设计过程中需考虑混凝土结构的强度和稳定性，采用合适的设计方法和公式，计算出结构的受力情况，包括受力状态、主要受力构件的尺寸等。

5. 结构图纸绘制：根据设计结果，绘制工业厂房的结构图纸。

图纸中应包括结构的平面布置、尺寸标注、构件的剖面和节点细部等信息。

三、设计要求1. 安全性：结构设计要满足工业厂房的安全性要求，确保在正常使用情况下不发生结构破坏或倾覆的情况。

2. 经济性：结构设计要尽可能节约材料和成本，满足经济性的要求。

3. 施工可行性：结构设计要考虑施工过程中的可行性，避免过于复杂的施工工艺或材料使用。

4. 美观性：结构设计要求考虑工业厂房的美观性，使其外观符合建筑美学要求。

四、设计步骤1. 功能和使用要求分析：根据工业厂房的用途和使用要求，确定厂房的功能布局和空间要求。

2. 荷载特点分析：根据厂房的功能和使用要求，确定厂房所受到的荷载特点，包括活荷载、风荷载、雪荷载等。

混凝土及砌体结构课程设计工业厂房混凝土及砌体结构课程设计——单层工业厂房设计任务书一、设计题目：金属结构车间双跨等高厂房。

二、设计内容：1．计算排架所受的各项荷载；2．计算各种荷载作用下的排架内力(对于吊车荷载不考虑厂房的空间作用)；3．柱及牛腿设计，柱下独立基础设计；4．绘施工图：柱模板图和配筋图；基础模板和配筋图。

三、设计资料1．金属结构车间为两跨厂房，安全等级为一级，厂房总长66m，柱距为6m，厂房剖面如图1所示；2．厂房每跨内设两台吊车；3．建设地点为东北某城市(基本风压0.4kN／m2，基本雪压0.6kN／m2，地面粗糙程度B类，冻结深度2.0m)；4．地基为均匀粘性土，地基承载力特征值180kpa；5．厂房标准构件选用及载荷标准值：(1)屋架采用梯形钢屋架，屋架自重标准值：18m跨69kN／每榀，21m跨93kN／每榀，24m跨106.8kN／每榀，27m跨123kN／每榀，30m跨142.4kN／每榀(均包括支撑自重)(2)吊车梁选用预应力混凝土吊车梁，参数见表3。

轨道及零件自重0.85kN／m，轨道及垫层构造高度187mm；(3)天窗采用矩形纵向天窗，每榀天窗架重：18m跨25kN／每榀，21m跨29kN／每榀，24m跨33kN／每榀，27m跨36.2kN／每榀，30m跨40.5kN／每榀(包括自重，侧板、窗扇支撑等自重)；(4)天沟板自重标准值为2.12kN／m；(5)围护墙采用240mm双面粉刷墙，自重5.24kN/m2。

塑钢窗：自重0.45kN／m2，窗宽4.5m，窗高见图1。

(6)基础梁截面为250 m m×600mm；基础梁自重4.4kN／m；6．材料：混凝土强度等级为C35，柱的受力钢筋采用HRB335级或HRB400级，箍筋采用HPB300级；I7．屋面卷材防水做法（自上而下）及荷载标准值如下：改性沥青油毡防水层：0.4kN／m2；20mm厚水泥砂浆找平层：0.4kN／m2；100mm厚珍珠岩制品保温层：0.4kN／m2；一毡二油隔汽层：0.05kN／m2；20mm厚水泥砂浆找平层：0.4kN／m2；预应力大型屋板：1.4kN／m2。
