地源热泵资料

地源热泵知识全解一，什么是地源热泵地源热泵是一种利用浅层地热资源（也称地能，包括地下水、土壤或地表水等）的既可供热又可制冷的高效节能空调设备。

二，地源热泵工作原理地源热泵通过输入少量的高品位能源（如电能），实现由低温位热能向高温位热能转移。

地能分别在冬季作为热泵供热的热源和夏季制冷的冷源，即在冬季，把地能中的热量取出来，提高温度后，供给室内采暖；夏季，把室内的热量取出来，释放到地能中去此时地能为“冷源”。

通常地源热泵消耗1kWh的能量，用户可以得到4kWh以上的热量或冷量。

三，地源热泵供暖空调系统主要分三部分：室外地能换热系统、水源热泵机组和室内采暖空调末端系统。

其中水源热泵机主要有两种形式：水—水式或水—空气式。

三个系统之间*水或空气换热介质进行热量的传递，水源热泵与地能之间换热介质为水，与建筑物采暖空调末端换热介质可以是水或空气。

四，地源热泵技术路线地源热泵技术路线有以下两种：土--气型地源热泵技术和水--水型地源热泵技术土--气型地源热泵技术以美国的技术为代表，水--水地源热泵技术以北欧的技术为代表。

二者的差别是：前者从浅层土壤或地下水中取热或向其排热，通过分散布置于各个房间的地源热泵机组直接转换成热风或冷风为房间供暖或制冷。

后者是从地下水中取热或向其排热，经过热泵机组转换成热水或冷水，然后再经过布置在各个房间的风机盘管转换成热风或冷风给房间供暖或制冷。

由于美国的土--气型地源热泵技术，可以不用地下水，采用埋设垂直管、水平管或向地表水抛设管路等多种方式，直接从浅层土壤取效或向其排热，不受地下水开采的限制，推广的范围更大、更灵活。

五，地源分类地源按照室外换热方式不同可分为三类：(1)土壤埋管系统，(2)地下水系统，(3)地表水系统。

根据循环水是否为密闭系统，地源又可分为闭环和开环系统。

闭环系统如埋盘管方式（垂直埋管或水平埋管），地表水安置换热器方式。

开环系统如抽取地下水或地表水方式。

此外，还有一种“直接膨胀式”，它不象上述系统那样采用中间介质水来传递热量，而是直接将热泵的一个换热器（蒸发器）埋入地下进行换热。

技能培训专题地源热泵培训资料地源热泵是一种利用地球内部的低温热源作为能量来源，进行加热、制冷、供暖和热水等多种功能的热泵系统。

通过技能培训，学习地源热泵的知识和技能，可以帮助从事该领域的人员提升工作能力和创造更好的业绩。

一、地源热泵的基本知识地源热泵的基本组成包括地源换热器、热泵、室内机和管道系统。

其中，地源换热器是地源热泵的核心设备，它将地下的低温热能转移到热泵中。

热泵具有冷媒循环系统，通过压缩、冷凝、膨胀和蒸发等工艺，实现对地下热能的利用。

室内机是地源热泵与家庭供暖系统的连接点，通过管道将热能传递到室内。

地源热泵的工作原理是通过冷媒在不同温度下接受或放出热量的物理特性，在地下和周围环境中吸收或释放热量。

当室内温度需要升高时，热泵中的循环系统将从地下的地源换热器中吸收热量，并将其转移到室内供热。

当室内温度需要降低时，热泵中的循环系统将从室内吸收热量，再将其释放到地下的地源换热器中。

二、地源热泵的应用优势地源热泵作为一种高效、环保、节能的供暖和制冷技术，具有以下应用优势：1、节能减排：地源热泵在供热和制冷中，可实现1kWh电能产生3～6kWh的热能，能有效地减少碳排放和能源消耗，有助于改善环境质量。

2、高效稳定：地源热泵可在不同环境条件下，实现高效的供热、制冷和热水等功能，同时还可以精确控制温度，提高居住舒适度。

3、使用寿命长：地源热泵采用的部件和材料经过精心设计和选用，具有较长的寿命和稳定性，大大降低了运行成本和维护费用。

4、适用面广：地源热泵适用于各种新建和改建的建筑物，包括住宅、商业、公共设施等，具有广阔的市场前景。

三、地源热泵技能培训的重点地源热泵技能培训主要包括以下内容：1、地源热泵的基本原理和工作方式，包括循环系统、压缩机、换热器、控制系统等；2、地源热泵的设计、安装、调试和维护等技术细节，包括地源换热器的选择和设置、热泵环境要求、管道布局和防腐、机组维护保养要点等；3、地源热泵的应用场景和相关政策法规，包括住宅、商业等建筑物的供暖、制冷需求，新能源政策和环境保护法规等；4、实际案例分析和操作演练，通过模拟和实际操作，进一步掌握地源热泵的工作原理、安装和维护技术，提高实践操作能力。

地源热泵科技名词定义中文名称：地源热泵定义：把地面做低温热源的热泵，即从地面土壤中吸热来取暖的循环设备。

应用学科：电力（一级学科）；通论（二级学科）本内容由全国科学技术名词审定委员会审定公布百科名片地源热泵是利用地球表面浅层水源（如地下水、河流和湖泊）和土壤源中吸收的太阳能和地热能，并采用热泵原理，既可供热又可制冷的高效节能空调系统。

地源热泵简介地源热泵概述地源热泵是一种利用浅层地热资源（也称地能，包括地下水、土壤或地表水等）的即可供热又可制冷的高效节能空调设备。

地热热泵通过输入少量的高品位能源（如电能），实现由低温位热能向高温位热能转移。

地能分别在冬季作为热泵供热的热源和夏季制冷的冷源，即在冬季，把地能中的热量取出来，提高温度后，供给室内采暖；夏季，把室内的热量取出来，释放到地能中去。

通常地源热泵消耗1KW的能量，用户可以得到4kw以上的热量或冷量。

冷热源目前，地源热泵已成功利用地下水、江河湖水、水库水、海水、城市中水、工业尾水、坑道水等各类水资源以及土壤源作为水源热泵的冷热源：形式水源/地源热泵有开式和闭式两种。

开式系统：是直接利用水源进行热量传递的热泵系统。

该系统需配备防砂堵，防结垢、水质净化等装置。

闭式系统：是在深埋于地下的封闭塑料管内，注入防冻液，通过换热器与水或土壤交换能量的封闭系统。

闭式系统不受地下水位、水质等因素影响。

1、垂直埋管--深层土壤垂直埋管可获取地下深层土壤的热量。

垂直埋管通常安装在地下50-150米深处，一组或多组管与热泵机组相连，封闭的塑料管内的防冻液将热能传送给热泵，然后由热泵转化为建筑物所需的暖气和热水。

垂直埋管是地源热泵系统的主要方式，得到各个国家的政府部门大力支持。

2、水平埋管--大地表层在地下2米深处水平放置塑料管，塑料管内注满防冻的液体，并与热泵相连。

水平埋管占地面积大，土方开挖量大，而且地下换热器受地表气候变化的影响。

3、地表水江、河、湖、海的水以及深井水统称地表水。

地源热泵基础知识一、地源热泵系统原理地源热泵是利用地下浅层地热资源的低品位能源, 通过热泵技术获取可供空调使用的冷热水的空调系统。

地源热泵是一个广泛的概念, 根据地热的利用方式, 分为水源热泵和土壤源热泵。

二者不同之处是: 水源热泵直接利用水作为热源, 土壤源热泵需要通过换热器从土壤中获取能量。

地源热泵空调系统通常由地源热泵机组、地热能换热系统、建筑物内系统组成。

地源热泵机组与常用的水冷式冷水机组的工作原理基本相同, 仅水源部分的温度有所差别。

此外, 地源热泵冷热工况的转换, 一般是通过机组以外管道阀门的切换来实现的。

地埋管换热器是地源热泵的重要组成部分。

垂直地埋管方式, 是在垂直钻孔内埋置U型换热管道, 然后由水平管将U型管并联成系统, 水从管道内流过并与土壤换热。

垂直地埋管方式的主要特点是运行比较稳定和可靠。

还有一种是水平地埋管方式。

二、地源热泵系统工作原理地源热泵技术是利用浅层常温土壤或地下水的能量作为能源的新型热泵技术。

该技术可以同时供暖和制冷, 并且能够提供生活热水。

利用水与地能（地下水、土壤或地表水）进行冷热交换来作为水源热泵的冷热源, 冬季把地能中的热量“取”出来, 供给室内采暖, 此时地能为“热源”；夏季把室内热量取出来, 释放到地下水、土壤或地表水中, 此时地能为“冷源”。

地源热泵系统冬季代替锅炉从土壤中取出热量, 以３０～４０℃左右的热风向建筑物供暖, 夏季代替普通空调向土壤排热, 以１０～１７℃左右的冷风形式给建筑物制冷。

地源热泵技术节能效果显著, 消耗１ｋＷ的能量, 用户可以得到４ｋＷ以上的热量或冷量。

它不向外界排放任何废气、废水、废渣, 是一种的理想的“绿色技术”。

从能源角度来说, 它是一种用之不尽的可再生能源。

三、地源热泵的分类及其各自特点地源热泵在国内也被称为地热泵。

根据利用地热源的种类和方式不同可以分为以下３类: 土壤源热泵或称土壤耦合热泵（GCHP）、地下水热泵（GWHP）、地表水热泵（SWHP）。

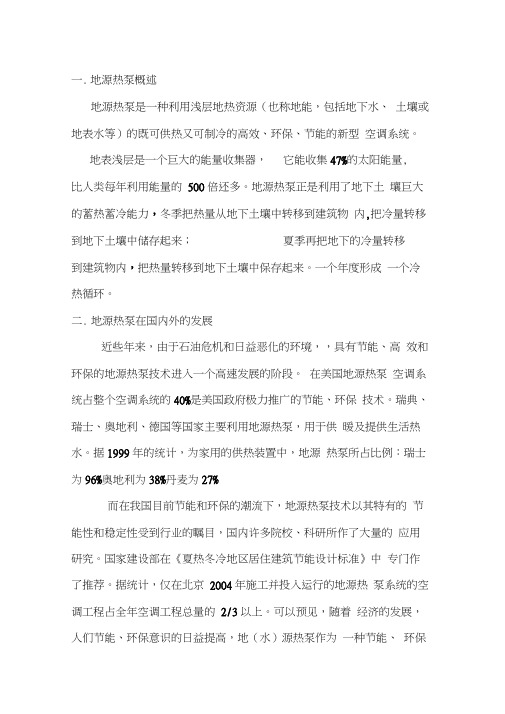

一.地源热泵概述地源热泵是一种利用浅层地热资源（也称地能，包括地下水、土壤或地表水等）的既可供热又可制冷的高效、环保、节能的新型空调系统。

地表浅层是一个巨大的能量收集器，它能收集47%的太阳能量,比人类每年利用能量的500倍还多。

地源热泵正是利用了地下土壤巨大的蓄热蓄冷能力，冬季把热量从地下土壤中转移到建筑物内,把冷量转移到地下土壤中储存起来；夏季再把地下的冷量转移到建筑物内，把热量转移到地下土壤中保存起来。

一个年度形成一个冷热循环。

二.地源热泵在国内外的发展近些年来，由于石油危机和日益恶化的环境，，具有节能、高效和环保的地源热泵技术进入一个高速发展的阶段。

在美国地源热泵空调系统占整个空调系统的40%是美国政府极力推广的节能、环保技术。

瑞典、瑞士、奥地利、德国等国家主要利用地源热泵，用于供暖及提供生活热水。

据1999年的统计，为家用的供热装置中，地源热泵所占比例：瑞士为96%奥地利为38%丹麦为27%而在我国目前节能和环保的潮流下，地源热泵技术以其特有的节能性和稳定性受到行业的瞩目，国内许多院校、科研所作了大量的应用研究。

国家建设部在《夏热冬冷地区居住建筑节能设计标准》中专门作了推荐。

据统计，仅在北京2004年施工并投入运行的地源热泵系统的空调工程占全年空调工程总量的2/3以上。

可以预见，随着经济的发展，人们节能、环保意识的日益提高，地（水）源热泵作为一种节能、环保的绿色空调设备适应能源可持续发展战略要求，在中国必将有广阔的应用和发展前景。

三. 特点1.提供优质的室内舒适环境（1）健康：室内温度分布均匀、气流流动柔和、安静、无吹风感。

从此告别空调病（2）舒适：温度、湿度、含氧量恒定，保持人体最舒适的程度。

（3）高品质空气质量：不用开窗也能享受大自然的新鲜空气，是您仿佛置身绿色森林之中一样舒畅2.低运行费用，比传统空调系统节能30〜40%3.一机多用，地源热泵系统可供暖、制冷，提供生活热水，一套系统可以替换原来的锅炉加空调的两套装置或系统；4.绿色环保、无污染5.低廉的系统维护费用6.经久耐用，寿命可达20年以上7.结构紧凑，无外挂设备，美观大方8.低噪声，运行安静9.运行稳定，不受季节、气候、温度的变化影响四. 地源热泵系统1.地源热泵系统主要分三部分（如下图）：室外地能换热系统、地源热泵机组和室内采暖空调末端系统。

地源热泵课件地源热泵（Ground Source Heat Pump，简称GSHP）是一种利用地下热能进行空调供热的绿色能源技术。

它是一种高效、环保的能源利用方式，被广泛应用于建筑领域。

本文将从地源热泵的原理、优势以及应用领域等方面进行探讨。

一、地源热泵的原理地源热泵利用地下的恒定温度进行能量转换。

地下温度相对稳定，通常在10摄氏度左右。

地源热泵通过地下的水源、土壤或岩石等介质，将地下的热能吸收到室内，或者将室内的热能排放到地下。

具体来说，地源热泵通过地下回路中的工质（通常是水或抗冻液）与地下介质进行热交换，从而实现室内的供暖或制冷。

二、地源热泵的优势1. 高效节能：地源热泵利用地下的稳定温度进行能量转换，相比传统的供暖方式，能够节约大量的能源。

根据统计数据，地源热泵的能效比通常在3-5之间，即每消耗1单位的电能，能够产生3-5单位的热能，相当于能源利用效率达到300%-500%。

2. 环保节地：地源热泵不产生废气、废水和噪音等污染物，对环境友好。

同时，地源热泵利用地下的热能进行供暖，不需要额外的燃料，减少了对石油、天然气等化石能源的依赖。

此外，地源热泵的设备安装在地下，不占用地面空间，有利于节约土地资源。

3. 适应性强：地源热泵适用于各种建筑类型，包括住宅、商业建筑、学校、医院等。

无论是新建还是旧建筑，地源热泵都可以灵活应用。

此外，地源热泵还可以与其他能源设备相结合，如太阳能热水器、太阳能光伏发电等，进一步提高能源利用效率。

三、地源热泵的应用领域1. 住宅建筑：地源热泵在住宅建筑中应用广泛。

通过地下回路与室内的热交换，实现供暖和制冷的目的。

地源热泵不仅能够提供舒适的室内温度，还能够降低能源消耗，减少家庭的能源开支。

2. 商业建筑：商业建筑通常面积较大，对供热供冷的需求也较大。

地源热泵可以满足商业建筑的能源需求，同时减少能源消耗，降低运营成本。

例如，大型购物中心、写字楼等商业建筑常常采用地源热泵系统进行供热供冷。

•地源热泵系统概述•地源热泵系统组成及工作原理•地源热泵系统设计要点•地源热泵系统运行维护与故障排除目录•地源热泵系统性能评价与案例分析•地源热泵系统市场前景及政策环境分析定义与原理定义地源热泵系统是一种利用地下浅层地热资源，通过输入少量的高品位能源（如电能），实现由低品位热能向高品位热能转移的装置。

原理地源热泵系统通过埋藏于地下的换热系统，与大地进行冷热交换。

冬季，热泵机组从地（水）源吸收热量，向建筑物供暖；夏季，热泵机组向地（水）源释放热量，为建筑物制冷。

它以水作为冷热源，进行能量转换的供暖空调系统。

发展历程及现状发展历程现状应用领域环保无污染使用寿命长一机多用高效节能优势应用领域与优势地下埋管换热介质设计与施工030201地下换热器热泵机组驱动制冷剂循环，提高制冷剂的压力和温度。

实现制冷剂与换热介质之间的热量交换。

降低制冷剂的压力和温度，使其能够吸收更多的热量。

对热泵机组进行自动控制和调节，确保其高效、安全运行。

压缩机换热器膨胀阀控制系统室内末端装置01020304风机盘管地暖散热器连接管道控制器传感器执行器通信接口控制与调节系统地质勘察与选址地质条件分析选址原则现场勘察热负荷计算与设备选型热负荷计算根据建筑物类型、使用功能、气候条件等，计算地源热泵系统所需承担的热负荷。

设备选型根据地源热泵系统类型、热负荷计算结果等，选择适合的热泵机组、水泵、换热器等设备。

设备性能要求确保所选设备具有高效、节能、环保、稳定可靠等性能特点。

系统配置与优化系统配置方案系统类型选择设计合理的系统配置方案，包括地下换热器、热泵机组、水泵、冷却塔等设备的组合和布局。

系统优化措施验收标准与流程明确地源热泵系统的验收标准和流程，包括设备性能测试、系统联动调试等环节。

施工安装要求制定详细的施工安装方案，确保地下换热器、热泵机组等设备的安装质量符合设计要求。

维护与保养建立地源热泵系统的维护与保养制度，定期检查设备运行状况，及时排除故障隐患。
