【物理】物理电功率的综合计算问题的专项培优练习题附答案

一、初中物理电功率的综合计算问题1．如图甲所示的电路中，电源电压U 保持不变，R 0为定值电阻。

闭合开关，电流表A 的示数为I ，电压表V 1的示数为U 1，电压表V 2的示数为U 2；将滑动变阻器R 的滑片从一端移动到另一端，U 1、U 2随I 变化的关系如图乙所示；则下列说法正确的是（ ）A ．电源电压为5.5 VB ．滑片在最右端时，定值电阻R 0的功率为6WC ．滑动变阻器的最大阻值为12.5 ΩD ．电灯的电阻随着电流的增大而减小【来源】2020年中考一轮模拟测试物理试题（一) 【答案】B 【解析】 【分析】 【详解】由图可知，灯泡L 与R 0、R 组成串联电路，电压表V 2测量L 两端的电压，电压表V 1测量灯泡L 与R 两端的总电压，当电流表的示数变大时，电压表V 2变大，电压表V 1变小，所以U 2-I 的图线为BQ ， U 1-I 图线应该为AQ ；ABC ．由图像乙知，Q 点U 1和U 2相等，则此时滑动变阻器两端的电压为零，电阻为零，电压表的示数都是3V ，电路中的电流为2.0A ，所以03V 2.0R U +=电源…①当滑动变阻器的滑片移到最左端时，电路中的电流最小为1.0A ，由图像知：电压表V 1的示数为4.5V ，电压表V 2的示数为1V ，所以04.5V 1.0=R U +电源…②由①②得：U 电源=6V ，R 0=1.5Ω，故A 错误； 此时滑动变阻器两端的电压为12= 4.5V-1V=3.5V U U U -=滑滑动变阻器的最大阻值为3.5V===3.5Ω1.0AU R I 滑滑大小 故C 错误；滑片在最右端时，U 1和U 2相等都是3V ，电路中的电流为2.0A ，已知R 0=1.5Ω，定值电阻R 0的功率为2200(2.0A) 1.5Ω=6W P I R ==⨯故B 正确；D ．通过灯泡的电流增大时，灯泡两端的电压变大，温度升高，灯丝的电阻变大，故D 错误。

一、初中物理电功率的综合计算问题1．如图甲所示的电路中，电源电压U 保持不变，R 0为定值电阻。

闭合开关，电流表A 的示数为I ，电压表V 1的示数为U 1，电压表V 2的示数为U 2；将滑动变阻器R 的滑片从一端移动到另一端，U 1、U 2随I 变化的关系如图乙所示；则下列说法正确的是（ ）A ．电源电压为5.5 VB ．滑片在最右端时，定值电阻R 0的功率为6WC ．滑动变阻器的最大阻值为12.5 ΩD ．电灯的电阻随着电流的增大而减小【来源】2020年中考一轮模拟测试物理试题（一) 【答案】B 【解析】 【分析】 【详解】由图可知，灯泡L 与R 0、R 组成串联电路，电压表V 2测量L 两端的电压，电压表V 1测量灯泡L 与R 两端的总电压，当电流表的示数变大时，电压表V 2变大，电压表V 1变小，所以U 2-I 的图线为BQ ， U 1-I 图线应该为AQ ；ABC ．由图像乙知，Q 点U 1和U 2相等，则此时滑动变阻器两端的电压为零，电阻为零，电压表的示数都是3V ，电路中的电流为2.0A ，所以03V 2.0R U +=电源…①当滑动变阻器的滑片移到最左端时，电路中的电流最小为1.0A ，由图像知：电压表V 1的示数为4.5V ，电压表V 2的示数为1V ，所以04.5V 1.0=R U +电源…②由①②得：U 电源=6V ，R 0=1.5Ω，故A 错误； 此时滑动变阻器两端的电压为12= 4.5V-1V=3.5V U U U -=滑滑动变阻器的最大阻值为3.5V===3.5Ω1.0AU R I 滑滑大小 故C 错误；滑片在最右端时，U 1和U 2相等都是3V ，电路中的电流为2.0A ，已知R 0=1.5Ω，定值电阻R 0的功率为2200(2.0A) 1.5Ω=6W P I R ==⨯故B 正确；D ．通过灯泡的电流增大时，灯泡两端的电压变大，温度升高，灯丝的电阻变大，故D 错误。

1、如图所示，灯L标有“6V 3W”字样，电源电压恒为6V，定值电阻R=6Ω，设灯L的阻值不随温度变化而变化．求（1）灯L正常发光时的电阻是多少？（2）只闭合S1、S3时，电阻R在60s内产生的热量是多少？（3）要使整个电路消耗的电功率最小（且电路电流不为0），各开关的合闭情况应如何？此时的最小电功率为多少？解：（1）由P=得灯正常发光时的电阻：R===12Ω；（2）当闭合S1、S3时，灯L与电阻R并联接在电源两端，I===1AQ=I2Rt=（1A）2×6Ω×60s=360J；（3）当断开S1、S3，闭合S2时，灯L与电阻R串联，整个电路消耗的电功率最小；R总=R L+R=12Ω+6Ω=18ΩI min===AP min=UI min=6V×A=2W．答：（1）灯L正常发光时的电阻是12Ω；（2）只闭合S1、S3时，电阻R在60s内产生的热量是360J；（3）要使整个电路消耗的电功率最小（且电路电流不为0），断开S1、S3，闭合S2时，灯L 与电阻R串联；此时的最小电功率为2W．2、如图所示，电源电压不变．电阻R1的阻值为20Ω，R2的阻值为30Ω，闭合开关S，电流表的示数为0.3A，求：（1）电源电压U；（2）通电100s电流通过电阻R2产生的热量．解：由电路图可知，R1与R2并联，（1）因为并联电路中各支路两端的电压相等，所以根据欧姆定律可得，电源的电压：U=U1=I1R1=0.3A×20Ω=6V；（2））因为R1、R2并联，所以R1、R2两端的电压均等于电源电压，通过电阻R2的电流I2===0.2A；根据W=Pt=UIt可得，通电100s电阻R2产生的热量Q2=I22R2t2=（0.2A）2×30Ω×100s=120J．答：（1）电源电压U是6V；（2）通电100s电流通过电阻R2产生的热量是120J．3、如图所示，是小勇设计的某电器设备的部分电路．电源电压9V保持不变，灯泡L标有“8V 4W”字样，电流表的量程为0～3A，电压表的量程为0～15V，滑动变阻器R2的最大阻值为20Ω．闭合开关S和S1时，电路消耗的功率为4.05W．（不计灯丝电阻随温度的变化）求：（1）小灯泡L的电阻；（2）开关S、S1、S2都闭合时，通过电流表的最小电流；（3）在不超过电表量程和灯泡额定电压的条件下，只闭合开关S2时滑动变阻器R2的电功率变化范围．解：（1）因为灯的额定电压为U L=8V，额定功率为P L=4W，则由P=可得灯的电阻为：R L===16Ω；（2）闭合开关S和S1时，灯泡短路，R1单独接入电路，此时其两端电压为U=9V，又知电路消耗的功率为P1=4.05W由P=可得灯的电阻为：R1===20Ω；开关S、S1、S2都闭合时，两电阻并联，灯泡被短路，当R2全部接入电路时，电路中电阻最大，由I=可知此时，通过R1的电流为：I1===0.45A通过R2的电流为：I2===0.45A，并联电路中干路电流等于各支路电流之和，故I=I1+I2=0.45A+0.45A=0.9A；（3）当只闭合S2时，R2和L串联，由于灯泡正常发光时，电压为U L=8V，额定功率为P L=4W，额定电流为I L===0.5A＜3A，故电路中最大电流为I=0.5A，此时滑动变阻器两端电压为U′=U﹣U L=9V=8V=1V，滑动变阻器消耗的电功率为P1=U′I L=1V×0.5A=0.5W；只闭合S2时，灯和R2串联，灯正常工作电流为I L===0.5A；滑动变阻器消耗的功率为P=U2I=（U﹣U L实）I=（9V﹣IR L）I=9V×I﹣16Ω×I2=W﹣（4I ﹣）2W当4I﹣=0即I=A＜0.5A时，R2的功率最大P max=W=1.27W；故滑动变阻器R2的电功率变化范围为0.5W～1.27W．答：（1）小灯泡L的电阻16Ω；（2）开关S、S1、S2都闭合时，通过电流表的最小电流0.9A；（3）在不超过电表量程和灯泡额定电压的条件下，只闭合开关S2时滑动变阻器R2的电功率变化范围0.5W～1.27W．4、如图所示，将滑动变阻器的滑片P移向M端，闭合开关S，表有示数为1.0A，表的示数为6V；滑片P移向N端，闭合开关S，表的示数为2V．求：（1）电源的电压及电阻R0的阻值；（2）R0消耗的最大电功率和滑动变阻器的最大阻值．解：（1）由电路图可知，滑片移到M端时，R连入阻值为0，只有定值电阻接入电路，电压表测电源电压，电源电压：U=U V=6V；IA=I0=1.0A，由I=可知，R0的阻值：R0===6Ω；（2）滑片在M点时，R0电压最大，消耗的功率最大，最大功率：P0最大===6W；滑片在N端时，滑动变阻器阻值全部接入电路，R与R0串联接入电路，电压表测R0两端电压，电路中电流：I′===A，滑动变阻器最大阻值：R滑最大====12Ω，答：（1）电源的电压为6V，电阻R0的阻值为6Ω；（2）R0消耗的最大电功率为6W，变阻器的最大阻值为12Ω．5、如图所示的电路中，电源电压保持不变，当开关S闭合，滑片P置于滑动变阻器b端时，电压表V1示数为12V，电流表A示数为0.4A；当滑片P移至滑动变阻器中点时，电压表V2的示数恰好等于V1示数的一半（滑片P处于任何位置灯泡均可发光，灯丝电阻不随温度而改变）．求：（1）滑动变阻器的最大阻值为多少？（2）滑片P由滑动变阻器b端移至中点过程中，灯泡L消耗的电功率变化了多少？（3）当开关S闭合，在任意移动滑片P的过程中，电路消耗的最大功率为多少？解：（1）有图示电路图可知，当开关S闭合，滑片P置于滑动变阻器的b端时，灯泡与滑动变阻器的最大阻值串联，电压表V1测电源的电压，电压表V2测灯泡两端电压，由题意可知，电压表V1示数为12V，电流表A示数为0.4A，则：电源的电压U=12V，电路中的电流I=0.4A，由I=可知，电路总电阻：R总=R L+R===30Ω﹣﹣﹣﹣﹣﹣﹣①当滑片P移至滑动变阻器的中点时，灯泡与滑动变阻器阻值的一半串联，由题意可知，电压表V2的示数恰等于V1示数的一半，即：U L=U=×12V=6V，此时滑动变阻器两端电压：U R=U﹣U L=12V﹣6V=6V，串联电路中各处的电流相等，灯泡电阻：R L=R﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣②把②式代入①式可得：R L=10Ω，R=20Ω；（2）滑片P置于滑动变阻器的b端时灯泡消耗的电能：P L=I2R L=（0.4A）2×10Ω=1.6W，当滑片P移至滑动变阻器的中点时消耗的电功率：P L′===3.6W，滑片P的由变阻器的b端移至中点过程中，灯泡E消耗的电功率变化：△P=P L′﹣P L=3.6W﹣1.6W=2W．（3）当滑片P在a端时，滑动变阻器接入电路的阻值为零，只有灯泡接入电路，此时电路消耗的总功率最大，电路消耗的最大功率：P===14.4W；答：（1）滑动变阻器的最大阻值为20Ω．（2）滑片P由滑动变阻器b端移至中点过程中，灯泡L消耗的电功率变化了2W．（3）当开关S闭合，在任意移动滑片P的过程中，电路消耗的最大功率为14.4W6、如图甲所示，已知电源电压恒为4V不变，小灯泡L1标有“2.5V 0.2A”字样，设灯丝的电阻不随温度的变化而变化，求：（1）灯泡L1正常发光时的功率是多少？（2）要使图甲中的灯泡L1正常发光，与它串联的电阻R的阻值为多少？（3）如果把电阻R换成另一只标有“1.5V 0.2A”的小灯泡L2，其它条件不变，如图乙所示，闭合开关后，灯泡L1能（选填“能”或“不能”）正常发光．（注意：此问不要求写出任何推断过程）解：（1）灯泡L1正常发光时的功率：P1=U1I1=2.5V×0.2A=0.5W；（2）灯泡正常发光时，滑动变阻器两端电压：U R=U﹣U1=4V﹣2.5V=1.5V，由I=可知，电阻阻值：R===7.5Ω；（3）由I=可知，灯泡L2的电阻：R2===7.5Ω，灯泡L2与电阻阻值相等，把电阻R换成另一只标有“1.5V 0.2A”的小灯泡L2，其它条件不变，闭合开关后，灯泡L1能正常发光；答：（1）灯泡L1正常发光时的功率是0.5W；（2）要使图甲中的灯泡L1正常发光，与它串联的电阻R的阻值为7.5欧姆．（3）如果把电阻R换成另一只标有“1.5V 0.2A”的小灯泡L2，其它条件不变，如图乙所示，闭合开关后，灯泡L1能正常发光．7、把标有“2.5V 2W”的两个小灯泡并联到2.5V的电路中，两个小灯泡同时工作10min。

九年级物理电功率专题训练（培优）一：选择题1．如图所示的电路中，电源电压保持不变，R1、R3为两个定值电阻，滑动变阻器最大值R2＝15Ω。

当开关S1闭合、S2和S3断开，滑片P移到最上端时，电压表V1的示数为U1，电压表V2的示数为U2；再将滑片P移到最下端时，电压表V1的示数为U1'，电压表V2的示数为U2'，R3消耗的功率为P3；此时将开关S1和S2闭合、S3断开，电流表A 的示数为I1；当开关S1、S2和S3都闭合，滑片P移到最下端时，电流表A的示数为I2，R3消耗的功率为P3'，此时电路消耗的最小功率为P min，已知U l：U2＝2：1，P3：P3'＝1：36，I2、I1之差为1A。

下列结论正确的是（）A．电源电压是9V B．R3的阻值是10ΩC．U1'：U2'＝2：1 D．P min＝13.2WR ，R为滑动变阻器。

滑2．如图所示的电路中，电源电压保持不变，定值电阻04Ω片P位于滑动变阻器的中点时，0R的电功率为16W，当滑片从中点向b端移动距离L 后，0R的电功率为9W；滑片从中点向a端移动距离L后，0R的电功率为（）A．36W B．25W C．23W D．18W3．标有“4V 1W”字样的小灯泡和标有“20Ω1A”字样的滑动变阻器，连接在如图所示的电路中，其中电源电压为6V，电流表的量程为“0~0.6A”，电压表的量程为“0~3V”（不考虑温度对电阻的影响）。

则下列说法正确的是（）A．滑动变阻器滑片向左移动时，电流表和电压表示数都变大B ．滑动变阻器的最大功率为1WC ．电路中消耗的最大功率为3.6WD ．为确保电路安全，滑动变阻器接入电路的阻值变化范围为8Ω~16Ω4．如图所示电路中，电源电压不变，小灯泡标有“6V 3W ”,闭合开关后，当滑片P 移至某一位置时，小灯泡恰好正常发光，此时滑动变阻器消耗的功率为1P ；当滑片P 移至某一端点时，电压表示数变化了2V ，电流表示数变化了0.1A ，此时滑动变阻器的功率为2P ，且211.2P P ，在保证电路安全的情况下，此过程中：（1）电路的最大总功率为6W ；（2）电压表示数变化的范围是4V 6V ；（3）小灯泡正常发光时，滑动变阻器接入电路的阻值为最大值的三分之二；（4）小灯泡的最小功率和最大功率之比为8∶15。

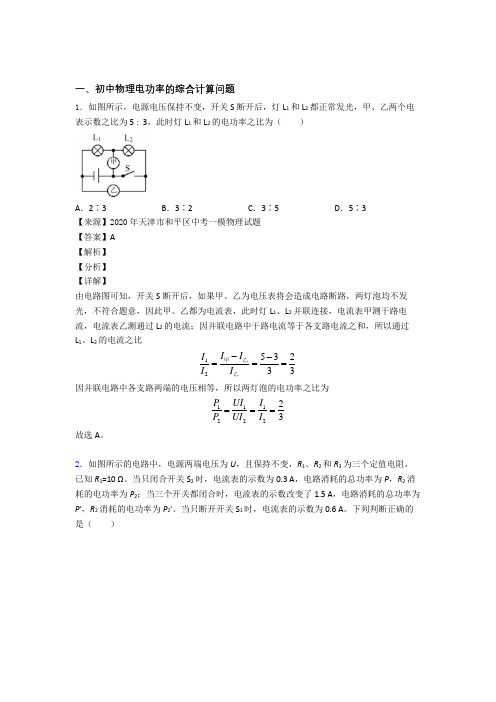

一、初中物理电功率的综合计算问题1．如图所示，电源电压保持不变，开关S断开后，灯L1和L2都正常发光，甲、乙两个电表示数之比为5∶3，此时灯L1和L2的电功率之比为（）A．2∶3 B．3∶2 C．3∶5 D．5∶3【来源】2020年天津市和平区中考一模物理试题【答案】A【解析】【分析】【详解】由电路图可知，开关S断开后，如果甲、乙为电压表将会造成电路断路，两灯泡均不发光，不符合题意，因此甲、乙都为电流表，此时灯L1、L2并联连接，电流表甲测干路电流，电流表乙测通过L2的电流；因并联电路中干路电流等于各支路电流之和，所以通过L1、L2的电流之比1233352 IIII I--===甲乙乙因并联电路中各支路两端的电压相等，所以两灯泡的电功率之比为11122223P UI IP UI I===故选A。

2．如图是一个电加热器的工作原理图，其中1R和2R是阻值不变的发热电阻；已知加热器的额定电压为220V，额定加热功率990W，额定保温功率为110W。

当电加热器正常工作时，下列说法正确的是（）A．加热器的功率为110W时，开关S、1S都闭合B．开关S闭合，1S由断开到闭合，电路中电流变大，2R的功率变大C．电阻1R与2R的阻值之比为1∶8D ．若用电高峰期实际电压为200V ，加热器保温状态下的实际功率约为90.9W 【来源】2020年四川省成都市锦江区中考二诊物理试题 【答案】BD 【解析】 【分析】 【详解】A ．只闭合开关S ，两电阻串联，电阻较大，根据2U P R=知，在电压一定时，电功率较小，加热器处于保温状态，则此时加热器的功率为110W ，故A 错误；B ．开关S 闭合，S 1断开时，两电阻串联，S 1闭合时，电阻R 1被短路，只有电阻R 2工作，电阻减小，根据U I R=知，电路的电流增大，R 2的电阻不变，根据22P I R =知R 2的功率变大，故B 正确； C ．因为22U P R =加热、212U P R R =+保温，且P 加热=990W 、P 保温=110W ，所以 22212::990W :110W U U P P R R R ==+加热保温即12291R R R += 所以1281R R = 故C 错误；D ．只闭合开关S ，加热器处于保温状态，两电阻串联，保温功率为110W ，则2212(220V)=440Ω110WU P R R +==额保温当实际电压为200V 时，实际功率约为2122(200V)=90.9W 440ΩU R R P =≈+额实故 D 正确； 故选BD 。

一、初中物理电功率的综合计算问题1．如图所示，电源电压保持不变，开关S 断开后，灯L 1和L 2都正常发光，甲、乙两个电表示数之比为5∶3，此时灯L 1和L 2的电功率之比为（ ）A ．2∶3B ．3∶2C ．3∶5D ．5∶3 【来源】2020年天津市和平区中考一模物理试题【答案】A【解析】【分析】【详解】 由电路图可知，开关S 断开后，如果甲、乙为电压表将会造成电路断路，两灯泡均不发光，不符合题意，因此甲、乙都为电流表，此时灯L 1、L 2并联连接，电流表甲测干路电流，电流表乙测通过L 2的电流；因并联电路中干路电流等于各支路电流之和，所以通过L 1、L 2的电流之比1233352I I I I I --===甲乙乙 因并联电路中各支路两端的电压相等，所以两灯泡的电功率之比为11122223P UI I P UI I === 故选A 。

2．如图所示的电路中，电源两端电压为U ，且保持不变，R 1、R 2和R 3为三个定值电阻，已知R 1=10 Ω。

当只闭合开关S 2时，电流表的示数为0.3 A ，电路消耗的总功率为P ，R 2消耗的电功率为P 2；当三个开关都闭合时，电流表的示数改变了1.5 A ，电路消耗的总功率为P '，R 2消耗的电功率为P 2'。

当只断开开关S 1时，电流表的示数为0.6 A 。

下列判断正确的是（ ）A ．U =12 V ，R 2=20ΩB ．U =9 V ，R 3 =30 ΩC ．R 3=15 Ω，P 2:P 2'=1:4D ．R 2 =20Ω，P : P '=1:6【来源】【万唯】2019年贵州省遵义市初中毕业生学业（升学)统一考试综合理科（物理部分)试题（白卷)【答案】AD【解析】【详解】当只闭合开关S 2时，等效电路图如图1所示；当三个开关都闭合时，等效电路图如图2所示；当只断开开关S 1时，等效电路图如图3所示。

由图1可得：123=0.3A U I R R =+①； 1 0.3P UI U ==②；221220.09P I R R ==③；由图2可得：21221.5A 0.3A=1.8A 10U U U U I R R R =+=+=+Ω④； ' 1.8P U =⑤；由图3可得：320.6A U I R ==⑥； 因并联电路中各支路独立工作、互不影响，所以：223220.36P I R R '==⑦；由②⑤式可得：'0.3 1.816P P U U ==∶∶∶ ；由③⑦两式可得：22220.090.3614P P R R '==∶∶∶；B ．由④⑥两式可得：U =12 V ，故B 错误；AD ．代入⑥式可得：R 2=20Ω，故AD 正确；C ．代人①式可得：R 3=20 Ω，故C 错误。

一、初中物理电功率的综合计算问题1．如图甲的电路中，电源电压保持不变，闭合开关后，滑片P 由b 端滑到a 端，电压表示数U 与电流表示数I 的变化关系如图乙，则下列说法错误的是（ ）A ．滑动变阻器的最大阻值为12欧B ．电源的电压为9VC ．定值电阻R 的阻值为6欧D ．此电路的总功率最小为13. 5W 【来源】2020年黑龙江省哈尔滨市南岗区中考复习模拟试题（二)【答案】D【解析】【分析】【详解】 ABC ．从甲图可以看到，这是一个串联电路，定值电阻R 和滑动变阻器串联在电路中，滑片P 在b 端时，滑动变阻器接入电路的电阻最大，根据串联电路的分压原理可知，这时变阻器两端的电压最大，再根据串联电路的电压规律可知，定值电阻R 的电压最小，从乙图可以看到，3V 是最小电压，这时电流大小是0.5A ；那么滑片P 在a 端时，电压表的示数是9V ，这时只有定值电阻R 接入电路中，电源电压的大小是9V ；由上述可知，滑片P 在b 端时，变阻器两端的电压是R -9V -3V 6V U U U ===总变那么滑动变阻器的最大阻值是6V 12Ω0.5AU R I ===变变变 由上述可知，定值电阻R 两端的电压是9V 时，流过它的电流是1.5A ，根据U R I =可知，定值电阻R 的阻值大小是R R 9V 6Ω1.5AU R I === A 、B 、C 正确，不合题意； D ．根据P UI =可知，电源电压大小不变，要求电路的总功率最小，那么电路中的电流最小，当滑片P 在b 端时，电路中的总电阻最大，这时电流大小是min 9V 9V 0.5A 6Ω12Ω18ΩU I R ====+总总 此电路的总功率最小是电路的总功率最小是4.5W ，D 错误，符合题意。

故选D 。

2．小灯泡L 的额定电压为3V ，它的I —U 图象如图甲所示，把小灯泡接入如图乙所示的电路中，先将滑动变阻器的滑片P 移至B 端。

闭合开关S ，电压表示数为1.5V ，再将滑片P 向左移动直到电压表示数为3V ，已知电源电压恒定，滑动变阻器的铭牌标有上“10Ω 2A ”字样。

中考物理模拟题《电功和电功率的综合计算》专项测试题(附参考答案)学校:___________班级：___________姓名：___________考号：___________1．如图甲所示电路，电源电压为3V，R1为定值电阻，R2为滑动变阻器，当开关S1、S2都闭合后，电流表的示数为0．6A．（1）求电阻R1的阻值；（2）当S1闭合，S2断开时，将滑片P移到中点，电流表的示数如图乙所示，求电阻R2的最大阻值；（3）当S1闭合，S2断开时，将滑片P从a端移至b端，求电路消耗的总功率的变化量．2．图示电源电压恒定不变，滑动变阻器R1的最大阻值为20Ω，定值电阻R2=30Ω，灯泡L 标有“6V 3.6W”字样，且电阻不变。

当滑动变阻器滑片滑到最左端，只闭合S1时，灯L刚好正常发光。

求：(1)灯泡工作时的电阻；(2)当S1断开、S2闭合时，将滑动变阻器的滑片滑到最右端，R2在5m i n内做的电功是多少？(3)该电路工作时能消耗的最大功率是多少？3．养生壶是一种用于养生保健的可以烹饮的容器，类似于电水壶，其最大的特点是采用一种新型的电加热材料，通过高温把电热膜电子浆料（金属化合物）喷涂在玻璃表面形成面状电阻，在两端制作银电极，通电后产生热量把壶内的水加热，小明家买了一个养生壶（图甲），其铭牌如表所示：（1）该养生壶正常工作时，面状电阻的阻值多少？（2）若壶内装有2L温度为20℃的水，在一个标准大气压下，将水烧开，此过程中水吸收的热量是多少？[c水＝4.2×103J/（kg·℃），lL＝1×10-3m3]（3）小明关闭了家中的其他所有用电器，使用该壶在加热过程中家用电能表（图乙）的转盘5min内转了300转，此过程中养生壶消耗的电能和实际电功率各是多少？4．如图所示，是一则公益广告，浓浓的孝心渗透着社会主义核心价值观，小妮给爷爷网购了一台电热足浴器，其铭牌的部分参数如图甲所示，足浴器某次正常工作时控制面板显示如图乙所示，求：（1）此时足浴器的工作电流；（计算结果保留一位小数）（2）足浴器装入最大容量初温为22℃的水，当水温达到控制器面板上显示的温度时水所吸收的热量；（3）上述加热过程耗时16min，该足浴器的热电效率。

一、初中物理电功率的综合计算问题1．如图甲所示的电路中，电源电压不变，小灯泡L 上标有“6V ”字样，通过灯泡L 的电流与电压关系如图像所示，电压表选择0~15V 的量程，电流表选择0~3A 的量程。

闭合开关S ，断开S 1和S 2，滑动变阻器的滑片在某处时，电流表的示数为0.4A ；变阻器的滑片滑到另一处时，电压表的示数由8V 变化到4V ，电流表的示数变化了0.4A ，已知R 1：R 2=1：4， R 2为滑动变阻器的最大阻值。

在保证各电路元件安全工作的情况下，则下列结果中不正确的是（ ）A ．R 1的阻值为5ΩB ．电源的电压为11VC ．整个电路的最大电功率是11WD ．整个电路的最小电功率是4.4W【来源】2019年湖北省武汉市武昌区中考二模物理试题【答案】C 【解析】 【分析】 【详解】A ．闭合开关S ，断开S 1和S 2时，灯泡L 与定值电阻R 1、滑动变阻器R 2串联，电压表测R 2两端的电压，电流表测电路中的电流，因串联电路中电阻越大分得的电压越大，所以，电压表的示数由U 2′=8V 变化到U 2″=4V 时，接入电路中的电阻变小，电路中的电流变大，则两种情况下电路中的电流分别为：I ′=0.4A ，I ″=0.4A+0.4A=0.8A ，由图象可知，两种情况情况下灯泡两端的电压分别为'L U =1V ，''L U =3V ，因串联电路中总电压等于各分电压之和，所以，电源的电压：U = 'L U +I ′R 1+'2U =1V+0.4A ×R 1+8V ， U = ''L U +I ″R 1+ ''2U =3V+0.8A ×R 1+4V ，因电源的电压不变，所以，1V+0.4A ×R 1+8V=3V+0.8A ×R 1+4V ，解得：R 1=5Ω，故A 正确，不符合题意；B ．电源的电压：'L U +I ′R 1+ '2U =1V+0.4A ×5Ω+8V=11V ，故B 正确，不符合题意；C ．当开关S 、S 2闭合，断开S 2时，电路为R 2的简单电路，因电源的电压小于电压表的量程，所以，当调节滑动变阻器的滑片使电流表的示数I 大=3A 时，电路消耗的电功率最大，则：P 大=UI 大=11V ×3A=33W ，故C 错误，符合题意；D ．当闭合开关S ，断开S 1和S 2，且滑动变阻器接入电路中的电阻最大时，电路中的电功率最小，则电源的电压：U L 小+I 小(R 1+ R 2)= U L 小+I 小(R 1+4 R 1)= U L 小+ I 小×5 R 111V= U L 小+ I 小×25Ω，由图象可知，当I 小=0.4A ，U L 小=1V 符合，则电路的最小电功率：P 小=UI 小=11V ×0.4A=4.4W ，故D 正确，不符合题意。

一、初中物理电功率的综合计算问题1．将标有“6V 3W ”和“6V 2W ”的甲、乙两只小灯泡串联起来(灯丝电阻不随温度变化) ，接在电压为6V 的电源两端，接通电路后，以下说法正确的是 A ．通过甲灯泡电流大，所以甲灯比乙灯亮 B ．两只小灯泡都能正常发光 C ．甲、乙两灯的两端电压之比为3: 2D ．乙灯的实际功率为0.72W ，电路的总功率为1.2W【来源】山东省枣庄市第七中学2019-2020学年九年级（上)期末考试物理试题 【答案】C 【解析】 【详解】A ．将甲、乙串联在电压为6V 的电源两端，通过的电流相等，故A 项错误；B ．跟据P=UI 可知甲、乙正常工作的电流：3W 0.5A 6VP I U ===甲甲甲， 2W 1A 6V 3P I U ===乙乙乙， 将两灯串联，只能提供一个电流，两个灯泡不可能都正常发光，故B 项错；C ．根据2U P R=可得甲、乙的电阻：()226V ==12Ω3W U R P =甲甲甲，()226V ==18Ω2W U R P =乙乙乙， 串联电流相等，根据U=IR 可得它们两端电压之比为：::12Ω:18Ω2:3U U IR IR ''===甲乙甲乙，故C 项错误；D ．串联电路总电阻等于分电阻之和，则将它们串联以后的总电阻为：R 总=R 甲+R 乙=12Ω+18Ω=30Ω，则电路电流为：6V=0.2A 30ΩU I R ==总 根据P=I 2R 可得它们各自消耗的实际功率：()220.2A 12Ω=0.48W P I R ==⨯甲甲实，()220.2A 18Ω=0.72W P I R ==⨯乙乙实， 则电路的总功率为：=+=0.48W+0.72W=1.2W P P P 总甲实乙实， 故D 项正确；2．小灯泡L 的额定电压为3V ，它的I —U 图象如图甲所示，把小灯泡接入如图乙所示的电路中，先将滑动变阻器的滑片P 移至B 端。

闭合开关S ，电压表示数为1.5V ，再将滑片P 向左移动直到电压表示数为3V ，已知电源电压恒定，滑动变阻器的铭牌标有上“10Ω 2A ”字样。
