高扬程水泵详解

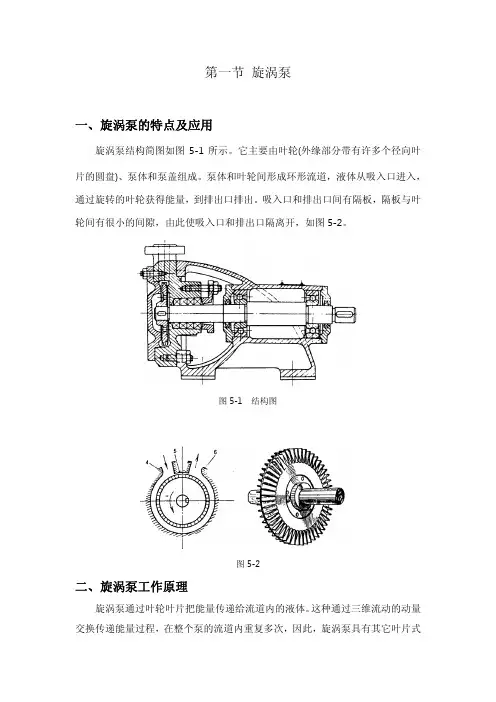

第一节旋涡泵一、旋涡泵的特点及应用旋涡泵结构简图如图5-1所示。

它主要由叶轮(外缘部分带有许多个径向叶片的圆盘)、泵体和泵盖组成。

泵体和叶轮间形成环形流道，液体从吸入口进入，通过旋转的叶轮获得能量，到排出口排出。

吸入口和排出口间有隔板，隔板与叶轮间有很小的间隙，由此使吸入口和排出口隔离开，如图5-2。

图5-1 结构图图5-2二、旋涡泵工作原理旋涡泵通过叶轮叶片把能量传递给流道内的液体。

这种通过三维流动的动量交换传递能量过程，在整个泵的流道内重复多次，因此，旋涡泵具有其它叶片式泵所不可能达到的高扬程。

图13-2是液体在旋涡泵内运动的示意图。

图5-3 液体在旋涡泵内运动示意图a) 纵向旋涡 b) 液体在叶轮内相对运动由于叶轮转动，使叶轮内和流道内液体产生圆周运动，叶轮内液体的圆周速度大于流道内的圆周速度，即叶轮内液体的离心力大，形成图5-3所示的从叶轮向流道的环形流动，这种流动类似旋涡，旋涡泵由此而得名。

此旋涡的矢量垂直于轴面，指向沿流道的纵向长度，故又称此旋涡为纵向旋涡。

液体从叶轮叶片间进入流道中，将从叶片获得的一部分动能传递给泵流道中的液体，这样就给液体一个沿着旋转方向的冲量。

同时一部分能量较低的液体又进入叶轮，液体依靠纵向旋涡在流道内每经过一次叶轮，获得一次能量，这就是旋涡泵扬程高于一般叶片式泵的原因。

除纵向旋涡外，在旋涡泵叶片进口部分还存在着径向旋涡。

图5-4是液体流入和流出叶轮时的速度三角形。

图5-4 液体流入和流出旋涡泵叶轮的速度三角形a) 液体流入叶轮的速度三角形 b) 液体流出叶轮的速度三角形由图可知，液体流入时的冲角很大，因此在进口处由于相对速度偏离叶片而形成旋涡，此旋涡矢量与叶片进口边相平行，即与叶轮的径向相平行，故称为径向旋涡。

此旋涡时而被带入叶片之间，但它不起任何补充传递能量的作用；时而被带到流道内，把自已的一部分能量传给流道内的液体。

纵向、径向旋涡同时存在，并同时传递能量，究竟那一种占优势，取决于叶轮和流道几何尺寸的比例及形状，并与泵的工况有关。

水泵扬程名词解释1.引言1.1 概述扬程是指水泵能够将水抬升的高度，它是衡量水泵工作能力的重要指标之一。

在水泵工作中，扬程直接影响着水的供应能力和输送能力。

水泵在运行时，将水从低处抽取或接收，并通过压力将水推送到高处，这个过程需要克服重力的阻力。

扬程的作用就是克服重力，将水从低处提升到高处。

扬程的计算方法主要涉及到水泵的工作原理、水泵的参数以及水的流体力学性质等。

一般来说，扬程的计算需要考虑以下几个因素：水泵的流量、水泵的效率、水的密度、管道的摩阻损失、管道的高度差等。

这些因素都会对扬程产生影响。

水泵扬程的重要性不言而喻。

它直接决定了水泵能够供应水的高度范围和流通能力。

对于不同的水泵应用场景，需要根据具体需求来选择合适的水泵扬程。

如果扬程过低，将无法满足所需的水流高度；反之，如果扬程过高，将增加水泵的运行负荷和能耗。

展望未来，水泵扬程的发展趋势将更加注重节能和高效。

研究人员将会致力于提高水泵的工作效率、减少水泵的能耗，以及降低水泵使用过程中的阻力损失。

这将有助于进一步推动水泵技术的创新和发展，满足不同行业对水泵扬程的需求。

1.2文章结构1.2 文章结构本文将围绕水泵扬程这一概念展开讨论，主要分为引言、正文和结论三个部分。

引言部分将对本文的内容进行概述，介绍水泵扬程的基本概念和作用，同时也会说明本文的目的以及阐述本文的结构安排。

正文部分将详细阐述水泵扬程的定义和作用。

首先，会解释扬程的含义，包括扬程所代表的是水泵在单位时间内能够提升水的高度。

其次，会探讨扬程计算方法和影响因素，涉及到水泵的工作原理以及各种因素对扬程的影响，如水泵的功率、水流速度、管道长度和直径等。

结论部分将对前文所述的水泵扬程的重要性进行总结。

同时，也会对水泵扬程的发展进行展望，讨论可能的改进方向和未来的研究方向，以期不断提升水泵扬程的效率和稳定性。

通过以上的结构安排，本文将全面介绍水泵扬程的相关知识，使读者对水泵扬程有更加深入的了解和认识。

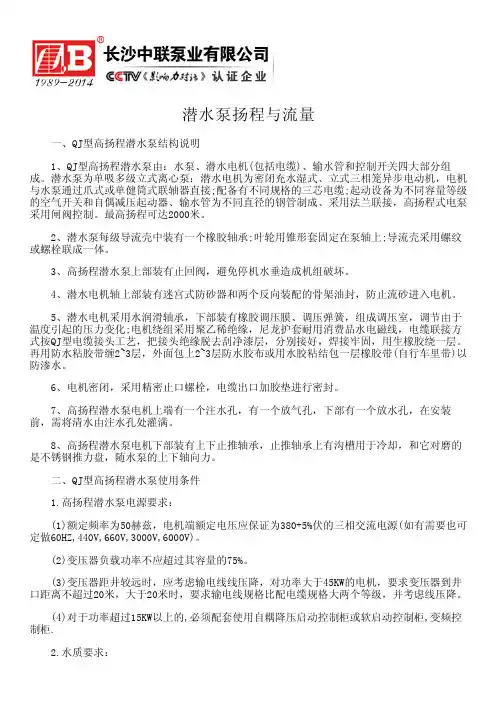

潜水泵扬程与流量 一、QJ型高扬程潜水泵结构说明 1、QJ型高扬程潜水泵由：水泵、潜水电机(包括电缆)、输水管和控制开关四大部分组成。

潜水泵为单吸多级立式离心泵：潜水电机为密闭充水湿式、立式三相笼异步电动机，电机与水泵通过爪式或单健筒式联轴器直接;配备有不同规格的三芯电缆;起动设备为不同容量等级的空气开关和自偶减压起动器、输水管为不同直径的钢管制成、采用法兰联接，高扬程式电泵采用闸阀控制。

最高扬程可达2000米。

2、潜水泵每级导流壳中装有一个橡胶轴承;叶轮用锥形套固定在泵轴上;导流壳采用螺纹或螺栓联成一体。

3、高扬程潜水泵上部装有止回阀，避免停机水垂造成机组破坏。

4、潜水电机轴上部装有迷宫式防砂器和两个反向装配的骨架油封，防止流砂进入电机。

5、潜水电机采用水润滑轴承，下部装有橡胶调压膜、调压弹簧，组成调压室，调节由于温度引起的压力变化;电机绕组采用聚乙稀绝缘，尼龙护套耐用消费品水电磁线，电缆联接方式按QJ型电缆接头工艺，把接头绝缘脱去刮净漆层，分别接好，焊接牢固，用生橡胶绕一层。

再用防水粘胶带缠2~3层，外面包上2~3层防水胶布或用水胶粘结包一层橡胶带(自行车里带)以防渗水。

6、电机密闭，采用精密止口螺栓，电缆出口加胶垫进行密封。

7、高扬程潜水泵电机上端有一个注水孔，有一个放气孔，下部有一个放水孔，在安装前，需将清水由注水孔处灌满。

8、高扬程潜水泵电机下部装有上下止推轴承，止推轴承上有沟槽用于冷却，和它对磨的是不锈钢推力盘，随水泵的上下轴向力。

二、QJ型高扬程潜水泵使用条件 1.高扬程潜水泵电源要求： (1)额定频率为50赫兹，电机端额定电压应保证为380+5%伏的三相交流电源(如有需要也可定做60HZ,440V,660V,3000V,6000V)。

(2)变压器负载功率不应超过其容量的75%。

(3)变压器距井较远时，应考虑输电线线压降，对功率大于45KW的电机，要求变压器到井口距离不超过20米，大于20米时，要求输电线规格比配电缆规格大两个等级，并考虑线压降。

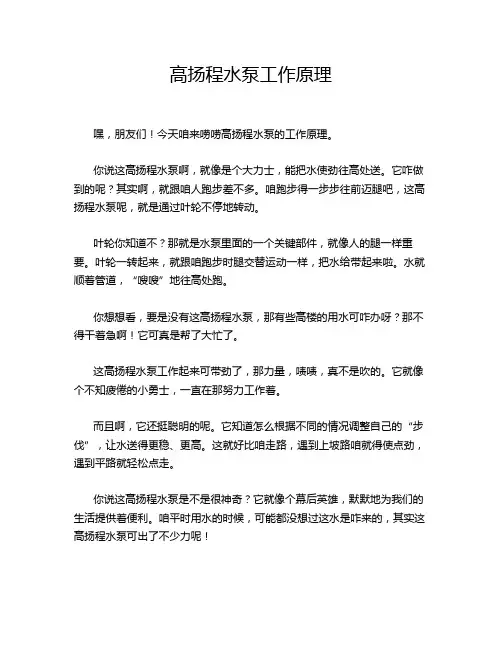

高扬程水泵工作原理
嘿，朋友们！今天咱来唠唠高扬程水泵的工作原理。

你说这高扬程水泵啊，就像是个大力士，能把水使劲往高处送。

它咋做到的呢？其实啊，就跟咱人跑步差不多。

咱跑步得一步步往前迈腿吧，这高扬程水泵呢，就是通过叶轮不停地转动。

叶轮你知道不？那就是水泵里面的一个关键部件，就像人的腿一样重要。

叶轮一转起来，就跟咱跑步时腿交替运动一样，把水给带起来啦。

水就顺着管道，“嗖嗖”地往高处跑。

你想想看，要是没有这高扬程水泵，那有些高楼的用水可咋办呀？那不得干着急啊！它可真是帮了大忙了。

这高扬程水泵工作起来可带劲了，那力量，啧啧，真不是吹的。

它就像个不知疲倦的小勇士，一直在那努力工作着。

而且啊，它还挺聪明的呢。

它知道怎么根据不同的情况调整自己的“步伐”，让水送得更稳、更高。

这就好比咱走路，遇到上坡路咱就得使点劲，遇到平路就轻松点走。

你说这高扬程水泵是不是很神奇？它就像个幕后英雄，默默地为我们的生活提供着便利。

咱平时用水的时候，可能都没想过这水是咋来的，其实这高扬程水泵可出了不少力呢！
它虽然不会说话，但却一直在那默默地工作着。

咱可得好好珍惜它，别让它累坏了呀。

要是它哪天“生病”了，那可就麻烦啦。

咱生活中还有很多这样的小玩意儿，看着不起眼，实际上用处大着呢。

就像这高扬程水泵，要是没有它，咱的生活可就没那么方便啦。

所以说啊，这世界上的东西都有它存在的价值和意义。

咱可不能小瞧了它们。

高扬程水泵，就是这样一个厉害的存在！它让水往高处流不再是难事，它让我们的生活更加美好！。

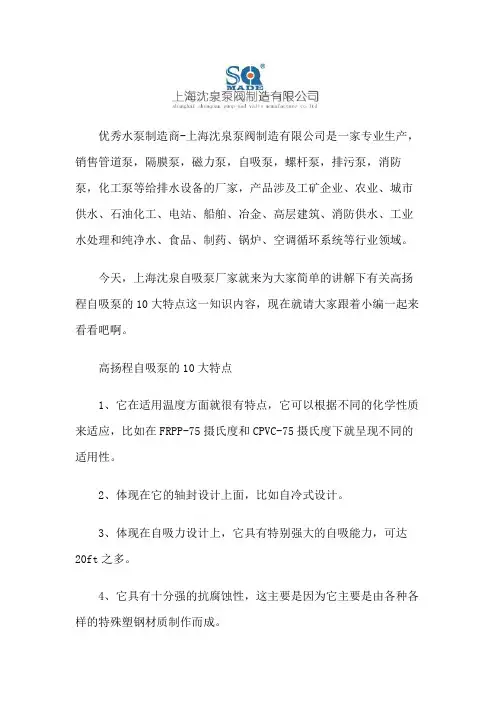

优秀水泵制造商-上海沈泉泵阀制造有限公司是一家专业生产，销售管道泵，隔膜泵，磁力泵，自吸泵，螺杆泵，排污泵，消防泵，化工泵等给排水设备的厂家，产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。

今天，上海沈泉自吸泵厂家就来为大家简单的讲解下有关高扬程自吸泵的10大特点这一知识内容，现在就请大家跟着小编一起来看看吧啊。

高扬程自吸泵的10大特点
1、它在适用温度方面就很有特点，它可以根据不同的化学性质来适应，比如在FRPP-75摄氏度和CPVC-75摄氏度下就呈现不同的适用性。

2、体现在它的轴封设计上面，比如自冷式设计。

3、体现在自吸力设计上，它具有特别强大的自吸能力，可达20ft之多。

4、它具有十分强的抗腐蚀性，这主要是因为它主要是由各种各样的特殊塑钢材质制作而成。

5、它在轴封护罩设计上面十分特，采用特殊的塑钢制造，这种塑钢耐高温，耐温度可高达120摄氏度，且采用分解式的设计，使得本身更容易拆卸和更换。

6、它的耐强酸和耐强碱性很强。

7、主要表现在它的叶轮率先使用了体成型的设计，坚固耐用，且有很大的流量和很高的扬程，克服了传统焊接成型的不足。

8、易维修性和易组装特点。

9、它的自吸能力很强，高度可以达到五米以上，并且能够防止泵体内的液体再次回流。

10、它的结构，其结构采用了特殊的加强，不会因为升温或是长时间的运转而发生变形或者泄露。

好了，以上内容由上海沈泉泵阀制造有限公司为大家提供，希望能够对大家有所帮助。

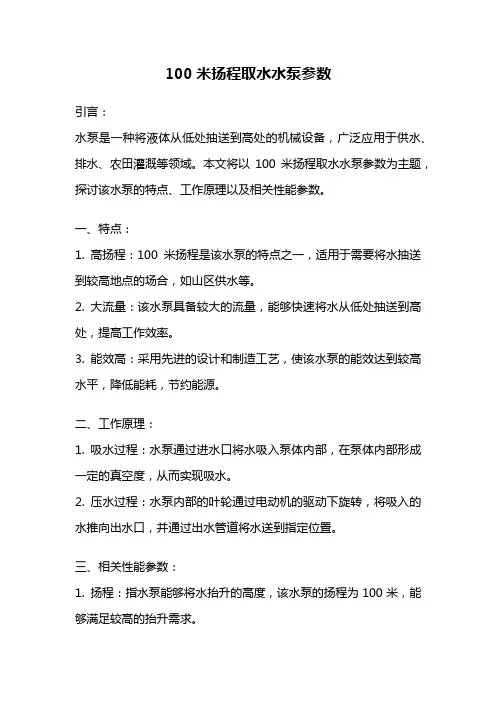

100米扬程取水水泵参数引言：水泵是一种将液体从低处抽送到高处的机械设备，广泛应用于供水、排水、农田灌溉等领域。

本文将以100米扬程取水水泵参数为主题，探讨该水泵的特点、工作原理以及相关性能参数。

一、特点：1. 高扬程：100米扬程是该水泵的特点之一，适用于需要将水抽送到较高地点的场合，如山区供水等。

2. 大流量：该水泵具备较大的流量，能够快速将水从低处抽送到高处，提高工作效率。

3. 能效高：采用先进的设计和制造工艺，使该水泵的能效达到较高水平，降低能耗，节约能源。

二、工作原理：1. 吸水过程：水泵通过进水口将水吸入泵体内部，在泵体内部形成一定的真空度，从而实现吸水。

2. 压水过程：水泵内部的叶轮通过电动机的驱动下旋转，将吸入的水推向出水口，并通过出水管道将水送到指定位置。

三、相关性能参数：1. 扬程：指水泵能够将水抬升的高度，该水泵的扬程为100米，能够满足较高的抬升需求。

2. 流量：指单位时间内通过水泵的水量，该水泵具备大流量特点，能够快速抽送水。

3. 功率：指水泵运行所需的电动机功率，根据具体设计和要求，该水泵的功率适中，能够满足正常工作需要。

4. 效率：指水泵的能量转化效率，该水泵采用高效能设计，能够提高能源利用率。

5. 噪音：指水泵运行时产生的噪音水平，该水泵采用降噪设计，噪音较低，不会对周围环境和人体健康造成干扰。

6. 维护保养：指水泵的维护和保养要求，该水泵采用易维护设计，维护保养工作相对简单方便。

结论：100米扬程取水水泵具备高扬程、大流量、能效高等特点，适用于需要将水抽送到较高地点的场合。

该水泵通过吸水和压水过程实现水的抽送，具备较高的工作效率。

相关性能参数包括扬程、流量、功率、效率、噪音和维护保养等，这些参数决定了水泵的工作能力和使用效果。

在实际应用中，用户应根据具体需求选择合适的水泵，并按照相关要求进行安装、使用和维护，以保证水泵的正常运行和长期稳定性。

高扬程大流量潜水泵技术参数
技术参数如下：
1. 扬程：最大扬程达到XX米，能够满足深水抽水需求。

2. 流量：大流量设计，最大流量可达到XX立方米/小时，能够高效地排水。

3. 功率：泵的额定功率为XX千瓦，能够提供足够的动力进行水泵操作。

4. 进口口径：泵的进口口径为XX毫米，能够有效地吸入水源。

6. 材质：泵体采用耐腐蚀材质制造，能够抵抗各种水质条件下的腐蚀。

7. 快速安装：泵结构紧凑，采用便携设计，方便快速安装和拆卸。

8. 低噪音：采用专业隔音材料和降噪技术，运行时噪音低于XX分贝，能够减少噪音污染。

9. 自动控制：配备自动启停控制系统，能够根据水位变化自动控制泵的操作，提高安全性和方便性。

10. 高效节能：采用先进的水力学设计和高效电机，能够实现低能耗和高效率的工作。

11. 应用领域：适用于农田灌溉、城市排水、矿山排水等各种大流量抽水场合。

以上是一份关于高扬程大流量潜水泵的技术参数，该潜水泵具有高效节能、低噪音、自动控制等特点，适用于多种应用领域。

水泵扬程的具体概念及计算方法水泵扬程是指水泵输送的流体从进口到出口时所需克服的高度差，也就是水泵提升液体的能力。

在实际应用中，水泵扬程是非常重要的参数，它决定了水泵的使用范围和性能。

具体概念：水泵扬程是衡量水泵性能的一个重要参数，它反映了水泵能够提供的压力和流量。

扬程是指在单位时间内，水泵将给定流量的液体提升的高度差。

通常，水泵扬程的单位是米或千帕(kPa)。

扬程越高，表示水泵能够提供的压力越大。

计算方法：1.流量：水泵提供的流量是决定扬程的一个重要因素。

流量的单位通常是立方米每小时（m³/h）或升每秒（L/s）。

要计算水泵的扬程，首先需要确定所需的流量。

2.管道阻力：水泵在输送液体时，液体通过管道会产生一定的阻力。

这个阻力是由管道的长度、直径、弯头、节流装置等因素决定的。

在计算扬程时，需要考虑这些阻力。

一般来说，计算水泵扬程的方法可以归纳为以下几种：1.静态扬程计算：当水泵需要将液体从地面抽取到高处时，可以通过高度差来计算静态扬程。

静态扬程等于液体的高度差。

2.动态扬程计算：动态扬程是指水泵在管道中输送液体时，所需克服的管道阻力和液体高度差的总和。

动态扬程等于管道阻力和液体高度差之和。

3.等效方法计算扬程：这种方法是将管道的阻力转换为等效高度差，并与实际的液体高度差相加，从而计算总的扬程。

4.K法计算扬程：K法是一种常用的计算水泵扬程的方法，它基于经验公式和实际测试结果。

根据K法，可以通过测量一段管道上的流量和压力降，来计算整个系统的扬程。

总结：水泵扬程是衡量水泵性能的一个重要参数，它决定了水泵的使用范围和性能。

在计算水泵扬程时，需要考虑流量和管道阻力等因素。

静态扬程是指液体的高度差，动态扬程是指管道阻力和液体高度差的总和。

除了常规的计算方法外，还可以采用等效方法和K法等方法计算水泵的扬程。

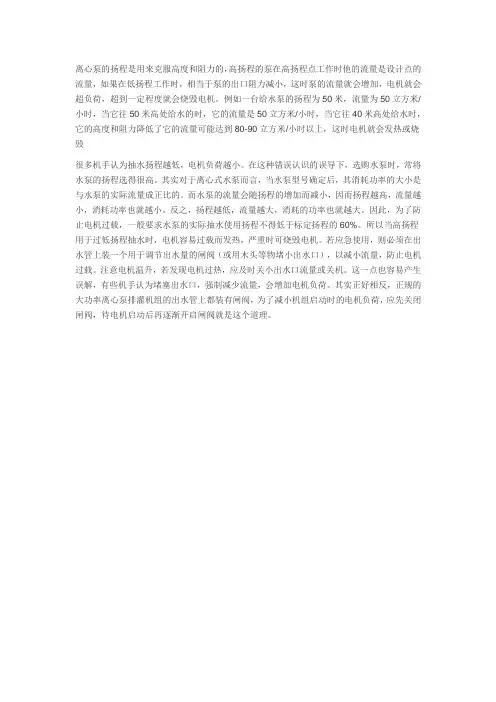

离心泵的扬程是用来克服高度和阻力的，高扬程的泵在高扬程点工作时他的流量是设计点的流量，如果在低扬程工作时，相当于泵的出口阻力减小，这时泵的流量就会增加，电机就会超负荷，超到一定程度就会烧毁电机。

例如一台给水泵的扬程为50米，流量为50立方米/小时，当它往50米高处给水的时，它的流量是50立方米/小时，当它往40米高处给水时，它的高度和阻力降低了它的流量可能达到80-90立方米/小时以上，这时电机就会发热或烧毁
很多机手认为抽水扬程越低，电机负荷越小。

在这种错误认识的误导下，选购水泵时，常将水泵的扬程选得很高。

其实对于离心式水泵而言，当水泵型号确定后，其消耗功率的大小是与水泵的实际流量成正比的。

而水泵的流量会随扬程的增加而减小，因而扬程越高，流量越小，消耗功率也就越小。

反之，扬程越低，流量越大，消耗的功率也就越大。

因此，为了防止电机过载，一般要求水泵的实际抽水使用扬程不得低于标定扬程的60%。

所以当高扬程用于过低扬程抽水时，电机容易过载而发热，严重时可烧毁电机。

若应急使用，则必须在出水管上装一个用于调节出水量的闸阀（或用木头等物堵小出水口），以减小流量，防止电机过载。

注意电机温升，若发现电机过热，应及时关小出水口流量或关机。

这一点也容易产生误解，有些机手认为堵塞出水口，强制减少流量，会增加电机负荷。

其实正好相反，正规的大功率离心泵排灌机组的出水管上都装有闸阀，为了减小机组启动时的电机负荷，应先关闭闸阀，待电机启动后再逐渐开启闸阀就是这个道理。

高扬程潜水泵型号参数
高扬程潜水泵的型号参数因不同的制造商和型号而有所不同。

以下是两种不同型号潜水泵的技术参数：
1. 耐热深井泵：
总流量范围：5至500立方/小时。

水泵扬程范围：300至800米。

输出功率范围：3至3000千瓦（二级转速比电动机，可订制四、六级电
动机）。

转速：2900rpm（二级转速比电动机）。

水下混凝土物质：类似冷水，固态成分比例不超%的液体。

物质温度：通用型泵40℃，开水型泵最大120℃。

物质pH值：3至10。

开关电源规定：频率为50hz、60hz（可订制），额定电流220v、660v、1140v、3000v、10kv]±5%的开关电源。

2. 180米高扬程深水泵：
由YQS型潜水电机和QJ型潜水泵直联组成，该设备可以满足180米扬程，流量80方工况上进行排水，如在灌溉、山上饮水、深井提水、矿区排
水等地适应，电压可以满足380V至10KV。

出水口直径根据流量不同分为DN80mm、DN100mm、DN125mm三种口径。

介质温度：深井热水泵高100℃。

介质PH值：3至10。

电源要求：频率为50Hz、60Hz（可定制），额定电压380V[660V、1140V、3000V、10KV]±5%。

建议联系厂家或制造商，以获取最准确的信息，选择适合的高扬程潜水泵型号参数。
