浙教版八年级上册 4.7 电路分析与应用 同步练习(含答案)

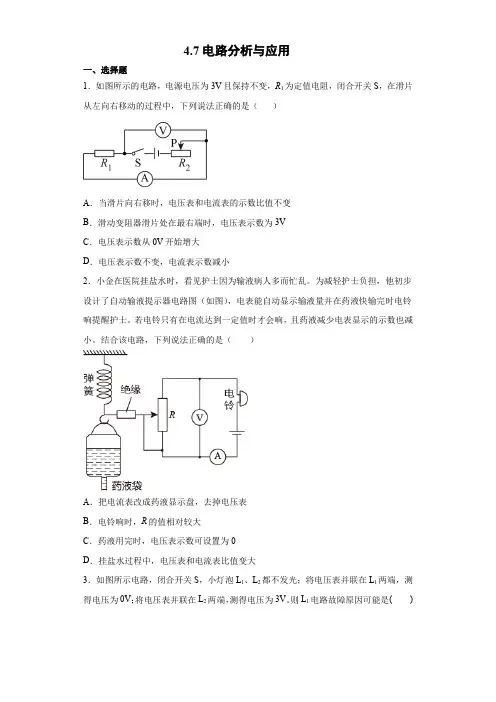

4.7电路分析与应用一、选择题1．如图所示的电路，电源电压为3V且保持不变，R1为定值电阻，闭合开关S，在滑片从左向右移动的过程中，下列说法正确的是（）A．当滑片向右移时，电压表和电流表的示数比值不变B．滑动变阻器滑片处在最右端时，电压表示数为3VC．电压表示数从0V开始增大D．电压表示数不变，电流表示数减小2．小金在医院挂盐水时，看见护士因为输液病人多而忙乱。

为减轻护士负担，他初步设计了自动输液提示器电路图（如图），电表能自动显示输液量并在药液快输完时电铃响提醒护士。

若电铃只有在电流达到一定值时才会响，且药液减少电表显示的示数也减小。

结合该电路，下列说法正确的是（）A．把电流表改成药液显示盘，去掉电压表B．电铃响时，R的值相对较大C．药液用完时，电压表示数可设置为0D．挂盐水过程中，电压表和电流表比值变大3．如图所示电路，闭合开关S，小灯泡L1、L2都不发光；将电压表并联在L1两端，测得电压为0V；将电压表并联在L2两端，测得电压为3V。

则L1电路故障原因可能是()A ．L 1短路B ．L 2短路C ．L 1断路D ．L 2断路4．如图所示电源电压不变，闭合开关，当滑动变阻器的滑片P 由左向右移动时，三只电表的变化情况是（ ）A ．1V 增大、2V 减小、A 增大B ．1V 减小、2V 增大、A 减小C ．1V 不变、2V 增大、A 不变D ．1V 不变、2V 减小、A 不变5．在如图所示的电路中，先闭合开关S ，灯2L 发光，电流表有示数。

当再闭合开关1S 时，下列有关说法正确的是（ ）A ．灯2L 变暗B ．灯2L 变亮C ．电流表示数变大D ．电流表示数变小6．如图所示，旅客进入火车站通过刷脸机，当身份信息和人脸信息都符合时，电动机转动打开闸门，才能进入火车站。

小金设计了电路模拟刷脸机，能达到相同效果的电路图是( )A ．B ．C ．D ．7．某自动洗手机正常状态下，闭合触摸开关S 1，指示灯L 亮；手靠近红外线感应器，开关S 2自动闭合，电动机启动，吐出泡沫。

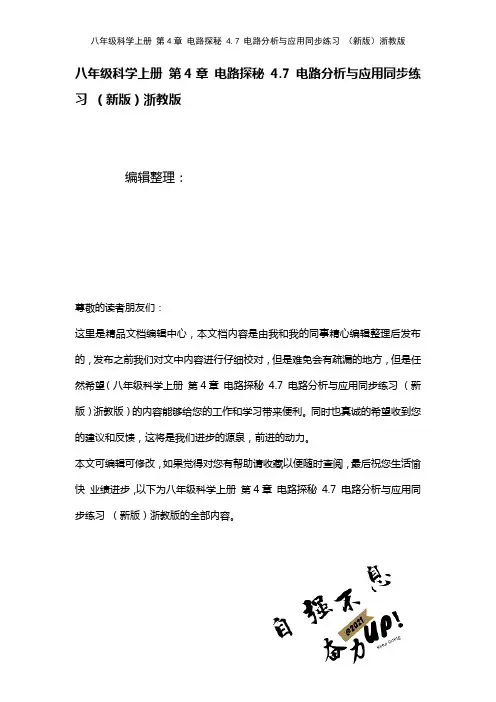

八年级科学上册第4章电路探秘4.7 电路分析与应用同步练习（新版）浙教版编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（八年级科学上册第4章电路探秘4.7 电路分析与应用同步练习（新版）浙教版）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为八年级科学上册第4章电路探秘4.7 电路分析与应用同步练习（新版）浙教版的全部内容。

4。

7 电路分析与应用一、填空题1．一只小灯泡的额定电压为8V，正常发光时通过它的电流为0.4 A,现将该小灯泡接在12V的电源上，为使其正常发光，应_______联一个_______Ω的电阻。

2．如图所示电路中，电源电压9 V恒定不变，滑动变电阻R1的最大阻值为6Ω，R2=3Ω，当开关S闭合，滑动变阻器的滑片从最右端移到R1的中点时，电流表示数________（填“变大”“变小”或“不变”），电压表的示数为________V．二、选择题3．下列几组电阻并联后,等效阻值最小的一组是（）A.30Ω和15ΩB．20Ω和25ΩC．10Ω和35ΩD。

5Ω和40Ω4．关于串、并联电路,下列说法正确的是( )A.串联电路电流处处相等B．串联电路总电阻的倒数等于各电阻倒数之和C．并联电路各支路电流总相等D．并联电路的总电阻等于各支路电阻之和5．在如图甲所示的电路中，当闭合开关后，两个电流表指针偏转均为图乙所示，则电阻R1和R2中的电流分别为（）A.1。

2A，0.22A B．0。

98A，0.22A C。

0。

96A,0。

24A D．0.24A,1。

2A6．在如图所示的电路中，电源电压恒为24V，电阻R1=R2=120Ω，两只电流表的量程均为0~0.6A,当闭合开关时，两只电流表的示数均为0。

浙教版八年级科学上册同步练习：4.7电路分析与应用一、选择题（本大题共10小题，共40.0分）1.将额定电压相同的两个灯泡L1、L2串联后接入电路中，如图所示，接通电路后发现L1比L2要亮一些，则下列判断正确的是（）A. L1的电阻比L2的小B. 串联时，L1比L2两端的电压大C. 两灯正常工作时L1发光要亮一些D. 若将两灯并联连接入电路，L2发光暗一些2.小明为LED多功能充电风扇设计控制电路图，电路中有两个控制开关，其中开关S1只控制应急照明LED灯L，开关S2只控制电风扇M。

下列四个电路图中，符合上述要求的是（）。

A. B.C. D.3.下列电路图中，与如图所示的实物图相对应的是（）。

A. B.C. D.4.在如图所示的电路中，开关闭合后，两只灯泡并联的电路是A. B.C. D.5.如图所示，下列电路中，开关同时控制电灯和电铃的是A. B. C. D.6.如图所示的电路中，闭合开关时，下列说法中正确的是（）。

A. 两个灯泡串联B. 电流表测的是总电流C. 电流表测的是L1的电流D. 电流表测的是L2的电流7.学好科学知识,培养保卫和谐家园的本领。

已知某定时炸弹,其引爆装置如下图所示,起爆前定时开关S是闭合的,当设定起爆时间一到,定时开关S会自动断开,为使引爆装置停止工作,下列操作和过程分析正确的是A. 应在图中a处剪断导线，拆除前起爆器上有电流通过B. 应在图中b处剪断导线，拆除前起爆器上有电流通过C. 应在图中a处剪断导线，拆除后起爆器上没有电流通过D. 应在图中b处剪断导线，拆除后起爆器上没有电流通过8.如图所示电路，闭合开关，发现两灯都不亮，用一根导线并接在L1两端，发现L1不亮，L2亮；再把导线并接在L2两端，发现两灯都不亮，则电路中出现的故障是（）A. L1开路B. L1短路C. L2开路D. L2短路9.如图是电冰箱的简化电路图，图中“”是电冰箱压缩机内的电动机，L是电冰箱内的照明灯，下列判断正确的是( )A. S1闭合、S2断开时，照明灯与电动机并联B. S1、S2都闭合时，照明灯与电动机串联C. 打开冰箱门时，S2自动断开，使得照明灯熄灭D. 冰箱内温度降低到设定温度时，S1自动断开，电动机停止工作10.如图所示的电路中，电源电压和灯L的阻值均保持不变，当开关S闭合后，在变阻器的滑片P从中点向下滑动的过程中，下列说法正确的是（）。

浙教版科学八年级上学期4. 7 电路分析与应用（第4课时）B卷姓名:________ 班级:________ 成绩:________一、电表偏转角度相同时的计算 (共3题；共23分)1. （2分）使用电流表时，一般不能把电流表直接接在电源两极上，是因为（）A . 流过电流表的电流太小，不能测出电流值B . 流过电流表的电流太小，会损坏电流表C . 流过电流表的电流太大，不能测出电流值D . 流过电流表的电流太大，会损坏电流表【考点】2. （1分）实验室中的电流表一般有________个接线柱，________ 个量程。

如图甲所示，电流表采用的是________量程，其每一大格表示________，每一小格表示________，电流表示数为________。

某同学对同一电路中的电流采用图乙所示的电流表连接方式进行测量，电流表的示数为________。

比较这两次测量结果，这一电路中的电流用________的量程测量更准确一些。

【考点】3. （20分）如图所示的电路中，电阻R2的电阻为10欧，断开开关S，电流表的示数为0.4安，闭合开关S，电流表的示数为1.2安。

求：（1）电源电压；（2） R1的阻值。

【考点】二、开关或变阻器不同位置电路计算 (共8题；共15分)4. （1分）(2019·鄞州模拟) 如图所示的电路，电源电压为12V保持不变，小灯泡上标有“3V 1.5W” 字样，滑动变阻器规格有“1A10Ω”和“1A30Ω”，电流表的量程为0～0.6A,电压表为0～3V。

（1）为保证电路正常使用，滑动变阻器选用的规格为 ________。

（2）在保证电表和电路安全的情况下，电流表的示数变化范围为________。

（结果保留一位小数）【考点】5. （2分）(2019·东阳模拟) 如图甲所示电路，电源电压保持不变。

闭合开关S，当滑动变阻器的滑片P从右端滑到左端的过程中，R1、R2的I﹣U关系图象如图乙所示。

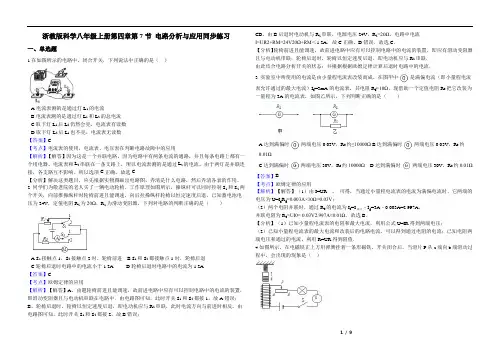

浙教版科学八年级上册第四章第7节电路分析与应用同步练习一、单选题1.在如图所示的电路中，闭合开关，下列说法中正确的是（）A.电流表测的是通过灯L1的电流B.电流表测的是通过灯L1和L2的总电流C.取下灯L1后L2仍然会亮，电流表有读数D.取下灯L2后L1也不亮，电流表无读数【答案】C【考点】电流表的使用，电流表、电压表在判断电路故障中的应用【解析】【解答】因为这是一个并联电路，因为电路中有两条电流的通路，并且每条电路上都有一个用电器。

电流表和L2串联在一条支路上，所以电流表测的是通过L2的电流。

由于两灯是并联连接，各支路互不影响。

所以选项C正确。

故选C【分析】解决这类题目，应先根据实物图画出电路图，弄清是什么电路，然后弄清各表的作用。

2. 同学们为敬老院的老人买了一辆电动轮椅．工作原理如图所示，操纵杆可以同时控制S1和S2两个开关，向前推操纵杆时轮椅前进且能调速，向后拉操纵杆轮椅以恒定速度后退，已知蓄电池电压为24V，定值电阻R2为20Ω，R1为滑动变阻器，下列对电路的判断正确的是（）A.S1接触点1，S2接触点2时，轮椅前进B.S1和S2都接触点1时，轮椅后退C.轮椅后退时电路中的电流小于1.2AD.轮椅后退时电路中的电流为1.2A【答案】C【考点】欧姆定律的应用【解析】【解答】A、由题轮椅前进且能调速，故前进电路中应有可以控制电路中的电流的装置，即滑动变阻器且与电动机串联在电路中．由电路图可知，此时开关S1和S2都接1，故A错误；B、轮椅后退时，轮椅以恒定速度后退，即电动机应与R2串联，此时电流方向与前进时相反，由电路图可知，此时开关S1和S2都接2，故B错误；CD、由B后退时电动机与R2串联，电源电压24V，R2=20Ω，电路中电流I=UR2+RM=24V20Ω+RM＜1.2A，故C正确，D错误．故选C．【分析】轮椅前进且能调速，故前进电路中应有可以控制电路中的电流的装置，即应有滑动变阻器且与电动机串联；轮椅后退时，轮椅以恒定速度后退，即电动机应与R2串联．由此结合电路分析开关的状态；并根据根据欧姆定律计算后退时电路中的电流．3. 实验室中所使用的电流是由小量程电流表改装而成，在图甲中是满偏电流（即小量程电流表允许通过的最大电流）I g=3mA的电流表，其电阻R g=10Ω，现借助一个定值电阻R0把它改装为一量程为3A的电流表，如图乙所示，下列判断正确的是（）A.达到满偏时两端电压0.03V，R0约≤10000ΩB.达到满偏时两端电压0.03V，R0约0.01ΩC.达到满偏时两端电压30V，R0约10000ΩD.达到满偏时两端电压30V，R0约0.01Ω【答案】B【考点】欧姆定律的应用【解析】【解答】（1）由I=UR ，可得，当通过小量程电流表的电流为满偏电流时，它两端的电压为U=I g R g=0.003A×10Ω=0.03V；（2）两个电阻并联时，通过R0的电流为I0=I最大﹣I g=3A﹣0.003A=2.997A，并联电阻为R0=UI0= 0.03V2.997A≈0.01Ω．故选B．【分析】（1）已知小量程电流表的电阻和最大电流，利用公式U=IR得到两端电压；（2）已知小量程电流表的最大电流和改装后的电路电流，可以得到通过电阻的电流；已知电阻两端电压和通过的电流，利用R=UR得到阻值．4.如图所示，在电磁铁正上方用弹簧挂着一条形磁铁，开关闭合后，当滑片P从a端向b端滑动过程中，会出现的现象是（）1 / 9A.电流表示数变大，弹簧长度变长B.电流表示数变大，弹簧长度变短C.电流表示数变小，弹簧长度变短D.电流表示数变小，弹簧长度变长【答案】B【考点】影响电磁铁磁性强弱的因素，欧姆定律的应用【解析】【解答】电流由下方流入，则由右手螺旋定则可知，螺线管上端为N极；由于同名磁极相互排斥，异名磁极相互吸引，两磁铁同名相对，故相互排斥；当滑片P从a端向b端滑动过程中，滑动变阻器接入电路中的电阻减小，总电阻减小，由欧姆定律可得，电路中电流变大，在其它条件相同时，电流越大，电磁铁的磁性越强，则条形磁铁受向上的磁力增大；条形磁铁受重力、拉力及向上的磁场力，向下的重力与向上的弹簧的弹力及磁场力之和相等，因重力不变，磁场力增大，故弹簧的弹力减小，故弹簧长度变短。

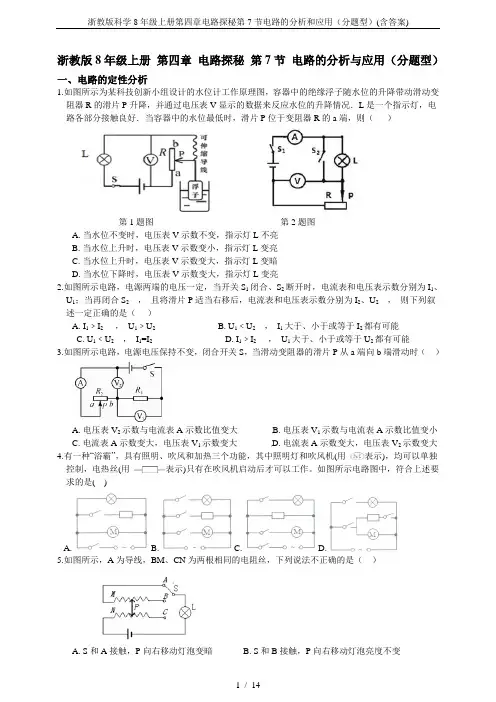

浙教版8年级上册第四章电路探秘第7节电路的分析与应用（分题型）一、电路的定性分析1.如图所示为某科技创新小组设计的水位计工作原理图，容器中的绝缘浮子随水位的升降带动滑动变阻器R的滑片P升降，并通过电压表V显示的数据来反应水位的升降情况．L是一个指示灯，电路各部分接触良好．当容器中的水位最低时，滑片P位于变阻器R的a端，则（）第1题图第2题图A. 当水位不变时，电压表V示数不变，指示灯L不亮B. 当水位上升时，电压表V示数变小，指示灯L变亮C. 当水位上升时，电压表V示数变大，指示灯L变暗D. 当水位下降时，电压表V示数变大，指示灯L变亮2.如图所示电路，电源两端的电压一定，当开关S1闭合、S2断开时，电流表和电压表示数分别为I1、U1；当再闭合S2，且将滑片P适当右移后，电流表和电压表示数分别为I2、U2，则下列叙述一定正确的是（）A. I1﹥I2 ，U1﹥U2B. U1﹤U2，I1大于、小于或等于I2都有可能C. U1﹤U2，I1=I2D. I1﹥I2 ，U1大于、小于或等于U2都有可能3.如图所示电路，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P从a端向b端滑动时（）A. 电压表V2示数与电流表A示数比值变大B. 电压表V1示数与电流表A示数比值变小C. 电流表A示数变大，电压表V1示数变大D. 电流表A示数变大，电压表V2示数变大4.有一种“浴霸”，具有照明、吹风和加热三个功能，其中照明灯和吹风机(用表示)，均可以单独控制，电热丝(用表示)只有在吹风机启动后才可以工作。

如图所示电路图中，符合上述要求的是( )A. B. C. D.5.如图所示，A为导线，BM、CN为两根相同的电阻丝，下列说法不正确的是（）A. S和A接触，P向右移动灯泡变暗B. S和B接触，P向右移动灯泡亮度不变C. S和C接触，P向左移动灯泡变亮D. S和C接触，P无论怎样移动灯泡亮度不变6.如何利用阻值已知的电阻R0和一只电流表或一只电压表，测出未知电阻R x的阻值，同学们设计了如图所示四种电路，其中可行的方法有（电源电压未知）（）A. （1）（3）B. （2）（3）C. （2）（4）D. （1）（4）7.某同学利用如图所示的电路探究“电流与电压、电阻的关系”．实验开始时，滑动变阻器的作用是________；在探究通过导体的电流与导体两端电压关系时，应保持________不变；在探究通过导体的电流与导体电阻关系时，滑动变阻器的作用是________．在“研究电流与电阻关系”时，将定值电阻R1由10Ω换为20Ω，滑动变阻器R2的滑片P应向________（选填“左”或“右”）端移动才能达到实验目的．二、电路中的定量计算8.如图所示的电路中，电源电压保持不变，R1=20欧。

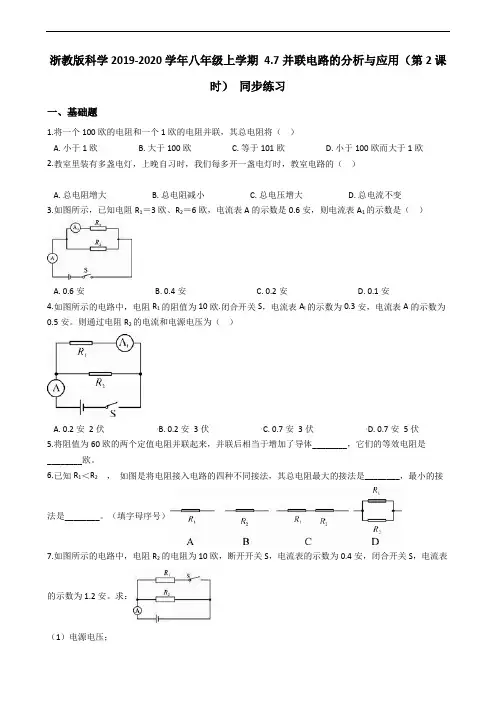

浙教版科学2019-2020学年八年级上学期 4.7并联电路的分析与应用（第2课时）同步练习一、基础题1.将一个100欧的电阻和一个1欧的电阻并联，其总电阻将（）A. 小于1欧B. 大于100欧C. 等于101欧D. 小于100欧而大于1欧2.教室里装有多盏电灯，上晚自习时，我们每多开一盏电灯时，教室电路的（）A. 总电阻增大B. 总电阻减小C. 总电压增大D. 总电流不变3.如图所示，已知电阻R1＝3欧、R2＝6欧，电流表A的示数是0.6安，则电流表A1的示数是（）A. 0.6安B. 0.4安C. 0.2安D. 0.1安4.如图所示的电路中，电阻R1的阻值为10欧.闭合开关S，电流表A l的示数为0.3安，电流表A的示数为0.5安。

则通过电阻R2的电流和电源电压为（）A. 0.2安2伏B. 0.2安3伏C. 0.7安3伏D. 0.7安5伏5.将阻值为60欧的两个定值电阻并联起来，并联后相当于增加了导体________，它们的等效电阻是________欧。

6.已知R1＜R2，如图是将电阻接入电路的四种不同接法，其总电阻最大的接法是________，最小的接法是________。

（填字母序号）7.如图所示的电路中，电阻R2的电阻为10欧，断开开关S，电流表的示数为0.4安，闭合开关S，电流表的示数为1.2安。

求：（1）电源电压；（2）R1的阻值。

二、中档题8.如图电路中，电源电压保持不变，当开关S闭合，滑动变阻器的滑片P向右移动时，电流表和电压表的示数变化情况分别为（）A. 电流表的示数变小，电压表的示数变大B. 电流表的示数变大，电压表的示数变小C. 电流表的示数变小，电压表的示数不变D. 电流表的示数变小，电压表的示数变小9.如图所示，A1和A2是完全相同的两个电流表，都有3安和0.6安两个量程，闭合开关后，发现两个电流表指针偏转的角度相同，则（）A. R1∶R2＝1∶5B. R1∶R2＝5∶1C. R1∶R2＝1∶4D. R1∶R2＝4∶110.如图是小灯泡L和电阻R中电流随电压变化的图象。

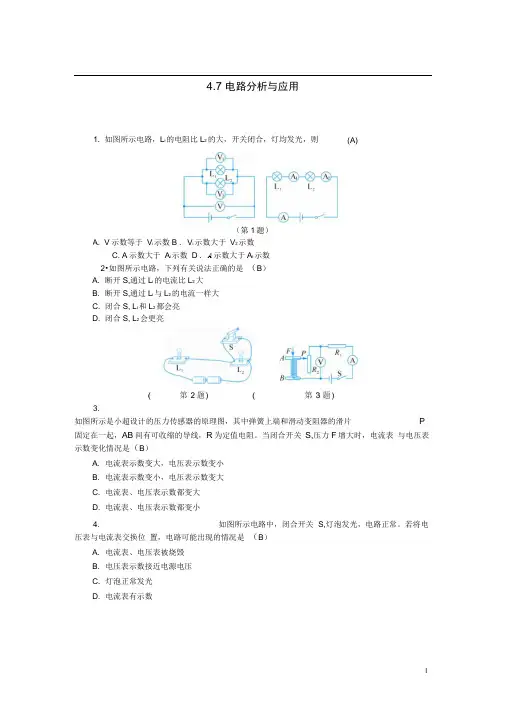

4.7 电路分析与应用（第1题）V示数等于V i示数B . V i示数大于V2示数C. A示数大于A i示数D . A示数大于A i示数2•如图所示电路，下列有关说法正确的是（B）A. 断开S,通过L i的电流比L2大B. 断开S,通过L i与L2的电流一样大C. 闭合S, L i和L2都会亮D. 闭合S, L2会更亮3.如图所示是小超设计的压力传感器的原理图，其中弹簧上端和滑动变阻器的滑片P 固定在一起，AB间有可收缩的导线，R为定值电阻。

当闭合开关S,压力F增大时，电流表与电压表示数变化情况是（B）A. 电流表示数变大，电压表示数变小B. 电流表示数变小，电压表示数变大C. 电流表、电压表示数都变大D. 电流表、电压表示数都变小4. 如图所示电路中，闭合开关S,灯泡发光，电路正常。

若将电压表与电流表交换位置，电路可能出现的情况是（B）A. 电流表、电压表被烧毁B. 电压表示数接近电源电压C. 灯泡正常发光D. 电流表有示数1. 如图所示电路，L i的电阻比L2的大，开关闭合，灯均发光，则(A)A.5•如图是A、B两定值电阻的U-I图像，由图像中信息可知，通过A导体的电流为0.2安时，A导体两端电压为4伏；若将A、B两电阻并联接在4伏电源的两端，则电路中干路上的电流为0.6安。

6. PTC是一种新型的半导体陶瓷材料，它的发热效率较高，PTC有一个人为设定的温度。

当它的温度低于设定温度时，其电阻值会随它的温度升高而变小；当它的温度高于设定温度时，其电阻值会随它的温度升高而变大。

如图甲所示的陶瓷电热水壶就使用了这种材料。

它的工作电路如图乙所示，R）是定值电阻，其阻值不受温度的影响。

Rr是PTC电阻，它的电阻值随温度变化的关系如图丙所示。

已知该电热水壶在Rr设定温度状态工作时，电路中的电流为5安。

那么当F T的温度为130 C时，电路中Rr两端的电压为多少？U T= IR T= 2 安X 100 欧=200 伏7•如甲图所示为气敏电阻随有害尾气浓度3变化的曲线，某科技小组利用气敏电阻设计了汽车有害尾气排放检测电路，如图乙所示，电源电压恒定不变，R为气敏电阻，L为指示灯。

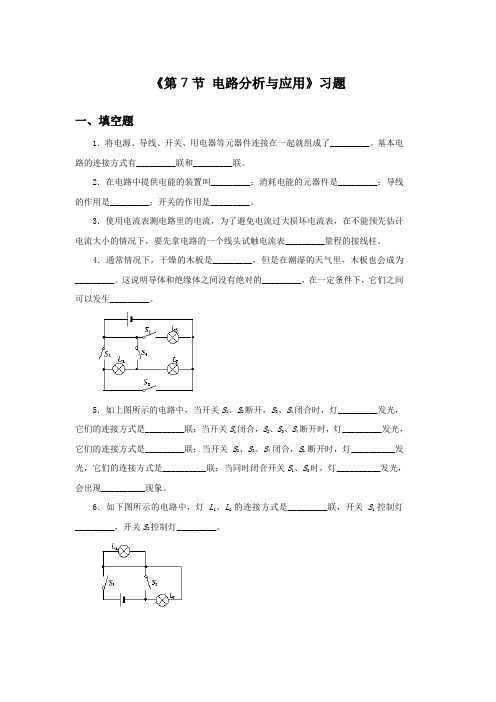

《第7节电路分析与应用》习题一、填空题1．将电源、导线、开关、用电器等元器件连接在一起就组成了_________。

基本电路的连接方式有_________联和_________联。

2．在电路中提供电能的装置叫_________；消耗电能的元器件是_________；导线的作用是_________；开关的作用是_________。

3．使用电流表测电路里的电流，为了避免电流过大损坏电流表，在不能预先估计电流大小的情况下，要先拿电路的一个线头试触电流表_________量程的接线柱。

4．通常情况下，干燥的木板是_________，但是在潮湿的天气里，木板也会成为_________。

这说明导体和绝缘体之间没有绝对的_________，在一定条件下，它们之间可以发生_________。

5．如上图所示的电路中，当开关S1、S2断开，S3、S4闭合时，灯_________发光，它们的连接方式是_________联；当开关S1闭合，S2、S3、S4断开时，灯_________发光，它们的连接方式是_________联；当开关S2、S3、S4闭合，S1断开时，灯__________发光，它们的连接方式是__________联；当同时闭合开关S1、S3时，灯__________发光，会出现__________现象。

6．如下图所示的电路中，灯L1、L2的连接方式是_________联，开关S1控制灯_________，开关S2控制灯_________。

7．永刚同学家中有洗衣机一台，工作电流为1．2A；电冰箱一台，工作电流为1．2A；日光灯5盏，工作电流均为180mA；电视机一台，工作电流为500mA；电磁炉一个，工作电流为4A。

他家的进户保险丝允许通过的最大电流是10A，他家的这些用电器_________同时使用（填“能”或“不能”），理由是________________。

8．安装家庭电路时，从进户线到用电器之间还接有一些必要的电路元件，请你按顺序填写在下面的横线上________________。

浙教版8年级上册第四章电路探秘第7节电路的分析与应用（分题型）一、电路的定性分析1.如图所示为某科技创新小组设计的水位计工作原理图，容器中的绝缘浮子随水位的升降带动滑动变阻器R的滑片P升降，并通过电压表V显示的数据来反应水位的升降情况．L是一个指示灯，电路各部分接触良好．当容器中的水位最低时，滑片P位于变阻器R的a端，则（）第1题图第2题图A. 当水位不变时，电压表V示数不变，指示灯L不亮B. 当水位上升时，电压表V示数变小，指示灯L变亮C. 当水位上升时，电压表V示数变大，指示灯L变暗D. 当水位下降时，电压表V示数变大，指示灯L变亮2.如图所示电路，电源两端的电压一定，当开关S1闭合、S2断开时，电流表和电压表示数分别为I1、U1；当再闭合S2，且将滑片P适当右移后，电流表和电压表示数分别为I2、U2，则下列叙述一定正确的是（）A. I1﹥I2 ，U1﹥U2B. U1﹤U2，I1大于、小于或等于I2都有可能C. U1﹤U2，I1=I2D. I1﹥I2 ，U1大于、小于或等于U2都有可能3.如图所示电路，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P从a端向b端滑动时（）A. 电压表V2示数与电流表A示数比值变大B. 电压表V1示数与电流表A示数比值变小C. 电流表A示数变大，电压表V1示数变大D. 电流表A示数变大，电压表V2示数变大4.有一种“浴霸”，具有照明、吹风和加热三个功能，其中照明灯和吹风机(用表示)，均可以单独控制，电热丝(用表示)只有在吹风机启动后才可以工作。

如图所示电路图中，符合上述要求的是( )A. B. C. D.5.如图所示，A为导线，BM、CN为两根相同的电阻丝，下列说法不正确的是（）A. S和A接触，P向右移动灯泡变暗B. S和B接触，P向右移动灯泡亮度不变C. S和C接触，P向左移动灯泡变亮D. S和C接触，P无论怎样移动灯泡亮度不变6.如何利用阻值已知的电阻R0和一只电流表或一只电压表，测出未知电阻R x的阻值，同学们设计了如图所示四种电路，其中可行的方法有（电源电压未知）（）A. （1）（3）B. （2）（3）C. （2）（4）D. （1）（4）7.某同学利用如图所示的电路探究“电流与电压、电阻的关系”．实验开始时，滑动变阻器的作用是________；在探究通过导体的电流与导体两端电压关系时，应保持________不变；在探究通过导体的电流与导体电阻关系时，滑动变阻器的作用是________．在“研究电流与电阻关系”时，将定值电阻R1由10Ω换为20Ω，滑动变阻器R2的滑片P应向________（选填“左”或“右”）端移动才能达到实验目的．二、电路中的定量计算8.如图所示的电路中，电源电压保持不变，R1=20欧。

第7节电路分析与应用（第1课时）A组基础训练1. 如图所示，电源电压U恒定，R1>R2，通过R1、R2的电流分别为I1、I2，R1、R2两端的电压分别为U1、U2，则下列关系式中，正确的是（）A．I1R1=I2R2B．I1R2=I2R1C．D．2. 有两盏灯L1和L2串联在同一电路上，则下列判断错误的是（）A. L1断路熄灭，L2也一定熄灭B. L1两端的电压一定等于L2两端的电压C．通过L1的电流一定等于通过L2的电流D．电路两端的总电压一定等于各灯两端的电压之和3. 由同种材料制成的两条长度相等、横截面积不等的电阻丝，串联在电路中，则粗电阻丝（）A．电流强度较大B．电流强度较小C．电压较大D．电压较小4. 有两个电阻，R1=10欧，R2=30欧，把它们串联起来接入电路中，如果R1两端的电压是2伏，那么R2两端的电压是（）A．2伏B．6伏C．8伏D．0.67伏5. 如图所示的电路中，电源电压不变，R1为定值电阻，开关S闭合后，滑动变阻器滑片P向右移动时，下列说法正确的是（）A．电流表示数变小，电压表与电流表示数之比变大B．电流表示数变小，电压表与电流表示数之比不变C．电流表示数变大，电压表与电流表示数之比不变D．电压表示数变大，电压表与电流表示数之比变大6．（泰州中考）如图所示，电源电压不变，闭合开关后，下列关于电压表示数变化的说法正确的是（）A．滑片P向右移动，V1表示数变大，V2表示数不变B．滑片P向右移动，V1表示数变小，V2表示数变大C．滑片P向左移动，V1表示数变小，V2表示数变大D．滑片P向左移动，V1表示数变大，V2表示数不变7. 如图所示的电路中，电源电压保持不变，R1=20欧。

闭合开关S，移动滑动变阻器R2的滑片P到中点c时，电流表的示数为0.4安；移动滑片P到最左端a时，电流表的示数为0.3安，则电源电压和滑动变阻器的最大阻值分别为（）A. 6伏20欧B. 12伏20欧C. 6伏30欧D. 12伏30欧8．（襄阳中考）在如图所示的电路中，当闭合开关后，两个电压表指针都向右偏转相同角度，则电阻R1和R2阻值之比为（）A．1∶1B．1∶5C．4∶1D．4∶59．如图所示电路中定值电阻R1＝5Ω，R2为滑动变阻器，电源电压保持不变。

浙教版八年级上册第四章第七节电路分析与应用【同步练习解析】一、选择题1．（2023·山东菏泽一模）如图甲所示电路，若电源电压为3V ，电压表选用小量程，闭合开关，电压表的示数如图乙所示，两灯都发光，（不考虑温度对电阻的影响）则下列说法不正确的是（ ）A ．灯泡L 2的实际功率大于灯泡L 1的实际功率B ．小灯泡L 1、L 2是串联，电压表测的是小灯泡L 1两端的电压C ．开关闭合，若两个小灯泡都突然熄灭，电压表示数变为3V ，则可能是灯泡L 2开路D ．小灯泡L 1、L 2的电阻之比为1∶5【答案】C【解析】AB ．由图可知，小灯泡L 1、L 2串联，电压表测的是小灯泡L 1两端的电压，若电源电压为U =3V ，电压表选用小量程，由指针位置可知，灯泡L 1两端电压U 1=0.5V ，小灯泡L 2两端的电压 21-3V-0.5V 2.5V U U U ===确的是（ ） A ．若把它们串联起来使用，则电路中允许通过的最大电流为0.6AB ．若把它们串联起来使用，则电路两端允许加的最大电压为10VC ．若把它们并联在电路中，干路电流最大为1.6AD ．若把它们并联在电路中，电源电压不能超过10V【答案】A【解析】A ．若把它们串联起来使用，串联电路的电流处处相等，故电路中的电流最大为0.6A ，故A 正确；B ．电路两端的最大电压 12120.6A 101515V U U U I R R =+=+⨯Ω+Ω（）=（）＝A ．1∶4B ．3∶4C ．4∶3D ．4∶1【答案】B 【解析】当开关S 闭合，甲、乙两表为电压表时，两电阻串联，甲电压表测电源的电压，乙电压表测R 2两端的电压，则两电阻两端的电压之比为 1231U U U U U -==甲乙乙当开关S 断开，甲、乙两表为电流表时，两电阻并联，甲电流表测R 2支路的电流，乙电流表测干路电流，因并联电路中有分流的作用，则R 1与R 2的电流之比1213I R I R ==A ．当甲两端电压为0.5V 时，通过它的电流为0.3AB ．当乙两端电压为2.5V ，其电阻值为10ΩC ．将甲和乙串联，若电流为0.3A ，则它们两端的电压为2VD ．若甲和乙并联，若电压为1V ，则它们的干路电流为0.4A【答案】C【解析】A ．由图像可知，当甲两端电压为0.5V 时，通过它的电流为0.1A ，故A 错误； B ．由图像可知，当乙两端电压为2.5V 时，通过的电流为0.5A ，由U I R=可得，乙的阻值 2.5V 5Ω0.5A U R I ===乙乙乙 故B 错误；C ．将甲和乙串联，若电流为0.3A ，则通过两电阻的电流均为0.3A ，由图像可知此时U 甲′=1.5V 、U 乙′=0.5V ，由串联电路中总电压等于各分电压之和可知，它们两端的电压U =U 甲′+U 乙′=1.5V+0.5V=2V故C 正确；D ．若甲和乙并联，电压为1V ，则它们两端的电压均为1V ，由图像可知此时I 甲′=0.2A 、I 乙′=0.4A 。

浙教版科学2019-2020学年八年级上学期 4.7 串联电路的分析与应用（第1课时）同步练习一、基础题1.如图所示，连入电路中的电阻R1、R2、R3允许通过的最大电流分别为I1、I2、I3，且I1＞I2＞I3，则此部分电路中允许通过的最大电流是（）A. I1B. I2C. I3D. I1＋I2＋I32.节日彩灯上串联着20只小灯泡，如果电源插头处电流为200毫安，那么通过每只小灯泡的电流为（）A. 10毫安B. 200毫安C. 180毫安D. 4安3.用同种材料制成两段长度相等，横截面积不同的圆柱形导体，A比B的横截面积大，如图，将它们串联在电路中，通过的电流关系以及两端的电压关系是（）A. I A＞I B U A＞U BB. I A＜I B U A＜U BC. I A＝I B U A＜U BD. 无法确定4.如图所示电路中，已知电源电压为10伏，闭合开关S后，电压表示数为6伏，则（）A. 灯L1两端的电压为6伏B. 灯L2两端的电压为6伏C. 灯L2两端的电压为4伏D. 灯L1和电源两端的电压之和为6伏5.如图（a）所示电路中，当闭合开关后，两个电压表指针偏转均为图（b）所示，则电阻R1和R2的电阻之比为（）A. 4∶1B. 1∶4C. 5∶1D. 1∶56.两个小灯泡串联在电路中，电源电压为16伏，现测得其中一个小灯泡两端的电压为6伏，通过这个小灯泡的电流为0.5安，则另一个小灯泡两端的电压为________伏，通过它的电流为________安。

二、中档题7.连接如图所示电路，研究串联电路中电流的特点．实验时电流表甲和乙的示数分别为0.18安和0.16安，造成两个电流表示数不同的原因可能是（）A. 电流表的缘故B. 灯泡L1和L2的电阻不同C. 导线有电阻D. 灯泡L1和L2在电路中的位置8.如图，电源电压不变，闭合开关S，电压表V1与V2的示数之比为3∶5，电流表示数为1安，若将电压表V1换成电流表A1，则A1示数为2安，那么，L1和L3的阻值之比为（）A. 3∶5B. 5∶3C. 3∶1D. 1∶39.如图所示的电路中，电源电压保持不变，R1＝30欧，R2＝20欧，电流表的示数为0.2安，则R1、R2串联后的总电阻为________欧，电源电压为________伏，R1两端分得的电压为________伏。
