大对数电缆及配线架施工方法 ppt课件

配线架如何打线？线序是怎样的？今天我们一起来了解下这方面的内容。

大对数即多对数的意思，系指很多一对一对的电缆组成一小捆，再由很多小捆组成一大捆（更大对数的电缆则再由一大捆一大捆组成一根更大的电缆）。

要了解配线架如何打线，首先必须要清晰地了解配线架概念作用。

配线架是管理综合布线系统中一个重要的配套设备，配线架主要用于光缆终端的光纤熔接、光连接器安装、光路的调接、多余尾纤的存储及光缆的保护等，它对于通信网络安全运行和灵活使用有着重要的作用。

一、大对数线序我们还需要理清线缆的线序，才能解决配线架如何打线的问题。

通常大对数电话电缆分为：10对，20对，25对，30对，50对，100对，200对，300对、、2400对。

5种线缆主色：白色、红色、黑色、黄色、紫色5种线缆配色：蓝色、橙色、绿色、棕色、灰色一般把白红黑黄紫称做a线，蓝橙绿棕灰叫b线线对编号色谱下面我们将举例来了解。

电话电缆线序色谱认识举例说明：10对电话电缆色谱线序表1对—白蓝2对—白橙3对—白绿4对—白棕5对—白灰6对—红蓝7对—红橙8对—红绿9对—红棕10对—红灰20对电话电缆色谱线序表1对—白蓝2对—白橙3对—白绿4对—白棕5对—白灰6对—红蓝7对—红橙8对—红绿9对—红棕10对—红灰11对—黑蓝12对—黑橙13对—黑绿14对—黑棕15对—黑灰16对—黄蓝17对—黄橙18对—黄绿19对—黄棕20对—黄灰25对电话电缆色谱线序表1对—白蓝2对—白橙3对—白绿4对—白棕5对—白灰6对—红蓝7对—红橙8对—红绿9对—红棕10对—红灰11对—黑蓝12对—黑橙13对—黑绿14对—黑棕15对—黑灰16对—黄蓝17对—黄橙18对—黄绿19对—黄棕20对—黄灰21对—紫蓝22对紫橙23对—紫绿24对紫棕，25对—紫灰30对电话电缆色谱线序这里要特别说明下：30对的电话电缆要注意了，30对通信电缆里有2种白色的主色，大于25对了就一定要看标识线了！！有一小把是用“白蓝"标识线缠着的，另有5对线用“白橙"标识缠着！(注意：这25对用“白蓝"色环标识线缠着) 1对—白蓝2对—白橙3对—白绿4对—白棕5对—白灰6对—红蓝7对—红橙8对—红绿9对—红棕10对—红灰11对—黑蓝12对—黑橙13对—黑绿14对—黑棕15对—黑灰16对—黄蓝17对—黄橙18对—黄绿19对—黄棕20对—黄灰21对—紫蓝22对—紫橙23对—紫绿24对—紫棕25对—紫灰(注意：这5对有"白橙"标识缠着) 26对—白蓝27对—白橙28对—白绿29对—白棕30对—白灰50对电话电缆色谱线序：说明：50对的通信电缆要注意了，50对通信电缆里有2种标识线，前25对是用“白蓝"标识线缠着的！！后25对是用“白橙"标识线缠着的！！(注意：这25对用“白蓝"标识线缠着) 1对—白蓝2对—白橙3对—白绿4对—白棕5对—白灰6对—红蓝7对—红橙8对—红绿9对—红棕10对—红灰11对—黑蓝12对—黑橙13对—黑绿14对—黑棕15对—黑灰16对—黄蓝17对—黄橙18对—黄绿19对—黄棕20对—黄灰21对—紫蓝22对—紫橙23对—紫绿24对—紫棕25对—紫灰(用“白橙"标识线缠着) 26对—白蓝27对—白橙28对—白绿29对—白棕30对—白灰31对—红蓝32对—红橙33对—红绿34对—红棕35对—红灰36对—黑蓝37对—黑橙38对—黑绿39对—黑棕40对—黑灰41对—黄蓝42对—黄橙43对—黄绿44对—黄棕45对—黄灰46对—紫蓝47对—紫橙48对—紫绿49对—紫棕50对—紫灰100对电话电缆色谱线序表说明：100对的电话电缆里有4种标识线，第一的25对是用“白蓝"标识线缠着的！！第二的25对是用“白橙"标识线缠着的！第三的25对是用“白绿"标识线缠着的！第四的25对是用“白棕"标识线缠着的！(注意：用“白蓝"标识线缠着) 1对—白蓝2对—白橙3对—白绿4对—白棕5对—白灰6对—红蓝7对—红橙8对—红绿9对—红棕10对—红灰11对—黑蓝12对—黑橙13对—黑绿14对—黑棕15对—黑灰16对—黄蓝17对—黄橙18对—黄绿19对—黄棕20对—黄灰21对—紫蓝22对—紫橙23对—紫绿24对—紫棕25对—紫灰(注意：用“白橙"标识线缠着)26对—白蓝27对—白橙28对—白绿29对—白棕30对—白灰31对—红蓝32对—红橙33对—红绿34对—红棕35对—红灰36对—黑蓝37对—黑橙38对—黑绿39对—黑棕40对—黑灰41对—黄蓝42对—黄橙43对—黄绿44对—黄棕45对—黄灰46对—紫蓝47对—紫橙48对—紫绿49对—紫棕50对—紫灰(注意：用“白绿"标识线缠着) 51对—白蓝52对—白橙53对—白绿54对—白棕55对—白灰56对—红蓝57对—红橙58对—红绿59对—红棕60对—红灰61对—黑蓝62对—黑橙63对—黑绿64对—黑棕65对—黑灰66对—黄蓝67对—黄橙68对—黄绿69对—黄棕70对—黄灰71对—紫蓝72对—紫橙73对—紫绿74对—紫棕75对—紫灰(注意：用“白棕"标识线缠着) 76对—白蓝77对—白橙78对—白绿79对—白棕80对—白灰81对—红蓝82对—红橙83对—红绿84对—红棕85对—红灰86对—黑蓝87对—黑橙88对—黑绿89对—黑棕90对—黑灰91对—黄蓝92对—黄橙93对—黄绿94对—黄棕95对—黄灰96对—紫蓝97对—紫橙98对—紫绿99对—紫棕100对—紫灰那么200对电话电缆标识线是怎样的呢？(大对数电缆)。

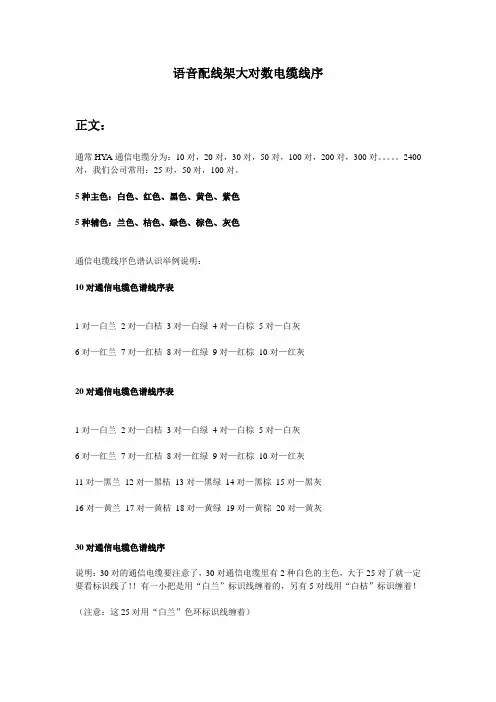

语音配线架大对数电缆线序正文：通常HYA通信电缆分为：10对，20对，30对，50对，100对，200对，300对。

2400对，我们公司常用：25对，50对，100对。

5种主色：白色、红色、黑色、黄色、紫色5种辅色：兰色、桔色、绿色、棕色、灰色通信电缆线序色谱认识举例说明：10对通信电缆色谱线序表1对—白兰2对—白桔3对—白绿4对—白棕5对—白灰6对—红兰7对—红桔8对—红绿9对—红棕10对—红灰20对通信电缆色谱线序表1对—白兰2对—白桔3对—白绿4对—白棕5对—白灰6对—红兰7对—红桔8对—红绿9对—红棕10对—红灰11对—黑兰12对—黑桔13对—黑绿14对—黑棕15对—黑灰16对—黄兰17对—黄桔18对—黄绿19对—黄棕20对—黄灰30对通信电缆色谱线序说明：30对的通信电缆要注意了，30对通信电缆里有2种白色的主色，大于25对了就一定要看标识线了！！有一小把是用“白兰”标识线缠着的，另有5对线用“白桔”标识缠着！（注意：这25对用“白兰”色环标识线缠着）1对—白兰2对—白桔3对—白绿4对—白棕5对—白灰6对—红兰7对—红桔8对—红绿9对—红棕10对—红灰11对—黑兰12对—黑桔13对—黑绿14对—黑棕15对—黑灰16对—黄兰17对—黄桔18对—黄绿19对—黄棕20对—黄灰21对—紫兰22对—紫桔23对—紫绿24对—紫棕25对—紫灰（注意：这5对有”白桔”标识缠着）21对—白兰22对—白桔23对—白绿24对—白棕25对—白灰50对通信电缆色谱线序：说明：50对的通信电缆要注意了，50对通信电缆里有2种标识线，前25对是用“白兰”标识线缠着的！！后25对是用“白桔”标识线缠着的！！（注意：这25对用“白兰”标识线缠着）1对—白兰2对—白桔3对—白绿4对—白棕5对—白灰6对—红兰7对—红桔8对—红绿9对—红棕10对—红灰11对—黑兰12对—黑桔13对—黑绿14对—黑棕15对—黑灰16对—黄兰17对—黄桔18对—黄绿19对—黄棕20对—黄灰21对—紫兰22对—紫桔23对—紫绿24对—紫棕25对—紫灰（用“白桔”标识线缠着）26对—白兰27对—白桔28对—白绿29对—白棕30对—白灰31对—红兰32对—红桔33对—红绿34对—红棕35对—红灰36对—黑兰37对—黑桔38对—黑绿39对—黑棕40对—黑灰41对—黄兰42对—黄桔43对—黄绿44对—黄棕45对—黄灰46对—紫兰47对—紫桔48对—紫绿49对—紫棕50对—紫灰100对通信电缆色谱线序表说明：100对的通信电缆里有4种标识线，第一的25对是用“白兰”标识线缠着的！！第二的25对是用“白桔”标识线缠着的！第三的25对是用“白绿”标识线缠着的！第四的25对是用“白棕”标识线缠着的！（注意：用“白兰”标识线缠着）1对—白兰2对—白桔3对—白绿4对—白棕5对—白灰6对—红兰7对—红桔8对—红绿9对—红棕10对—红灰11对—黑兰12对—黑桔13对—黑绿14对—黑棕15对—黑灰16对—黄兰17对—黄桔18对—黄绿19对—黄棕20对—黄灰21对—紫兰22对—紫桔23对—紫绿24对—紫棕25对—紫灰（注意：用“白桔”标识线缠着）26对—白兰27对—白桔28对—白绿29对—白棕30对—白灰31对—红兰32对—红桔33对—红绿34对—红棕35对—红灰36对—黑兰37对—黑桔38对—黑绿39对—黑棕40对—黑灰41对—黄兰42对—黄桔43对—黄绿44对—黄棕45对—黄灰46对—紫兰47对—紫桔48对—紫绿49对—紫棕50对—紫灰（注意：用“白绿”标识线缠着）51对—白兰52对—白桔53对—白绿54对—白棕55对—白灰56对—红兰57对—红桔58对—红绿59对—红棕60对—红灰61对—黑兰62对—黑桔63对—黑绿64对—黑棕65对—黑灰66对—黄兰67对—黄桔68对—黄绿69对—黄棕70对—黄灰71对—紫兰72对—紫桔73对—紫绿74对—紫棕75对—紫灰（注意：用“白棕”标识线缠着）76对—白兰77对—白桔78对—白绿79对—白棕80对—白灰81对—红兰82对—红桔83对—红绿84对—红棕85对—红灰86对—黑兰87对—黑桔88对—黑绿89对—黑棕90对—黑灰91对—黄兰92对—黄桔93对—黄绿94对—黄棕95对—黄灰96对—紫兰97对—紫桔98对—紫绿99对—紫棕100对—紫灰200对通信电缆色谱线序表(大对数电缆)说明：100对的通信电缆里有4种标识线，第一的25对是用“白兰”标识线缠着的！！第二的25对是用“白桔”标识线缠着的！第三的25对是用“白绿”标识线缠着的！第四的25对是用“白棕”标识线缠着的！第五的25对是用“白灰”标识线缠着的！第六的25对是用“红兰”标识线缠着的！第七的25对是用“红桔”标识线缠着的！第八的25对是用“红绿”标识线缠着的！。

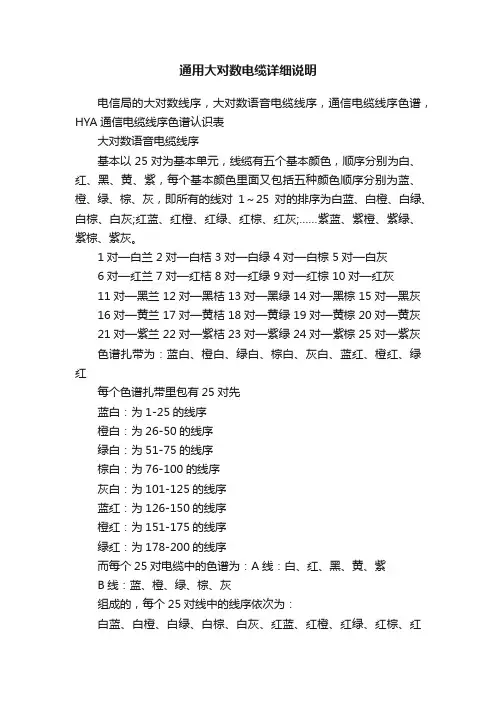

通用大对数电缆详细说明电信局的大对数线序，大对数语音电缆线序，通信电缆线序色谱，HYA通信电缆线序色谱认识表大对数语音电缆线序基本以25对为基本单元，线缆有五个基本颜色，顺序分别为白、红、黑、黄、紫，每个基本颜色里面又包括五种颜色顺序分别为蓝、橙、绿、棕、灰，即所有的线对1～25对的排序为白蓝、白橙、白绿、白棕、白灰;红蓝、红橙、红绿、红棕、红灰;……紫蓝、紫橙、紫绿、紫棕、紫灰。

1对—白兰 2对—白桔 3对—白绿 4对—白棕 5对—白灰6对—红兰 7对—红桔 8对—红绿 9对—红棕 10对—红灰11对—黑兰 12对—黑桔 13对—黑绿 14对—黑棕 15对—黑灰16对—黄兰 17对—黄桔 18对—黄绿 19对—黄棕 20对—黄灰21对—紫兰 22对—紫桔 23对—紫绿 24对—紫棕 25对—紫灰色谱扎带为：蓝白、橙白、绿白、棕白、灰白、蓝红、橙红、绿红每个色谱扎带里包有25对先蓝白：为1-25的线序橙白：为26-50的线序绿白：为51-75的线序棕白：为76-100的线序灰白：为101-125的线序蓝红：为126-150的线序橙红：为151-175的线序绿红：为178-200的线序而每个25对电缆中的色谱为：A线：白、红、黑、黄、紫B线：蓝、橙、绿、棕、灰组成的，每个25对线中的线序依次为：白蓝、白橙、白绿、白棕、白灰、红蓝、红橙、红绿、红棕、红灰、黑蓝、黑橙、黑绿、黑棕、黑灰、黄蓝、黄橙、黄绿、黄棕、黄灰、紫蓝、紫橙、紫绿、紫棕、紫灰************************需要补充一句，25对中，每5对B线始终为蓝、橙、绿、棕、灰，A线为白蓝、白橙、白绿、白棕、白灰等，即第一对为白蓝、蓝，第25对为紫灰、灰。

***************通常HYA通信电缆分为：10对，20对，30对，50对，100对，200对，300对。

2400对。

5种主色：白色、红色、黑色、黄色、紫色5种次色：兰色、桔色、绿色、棕色、灰色通信电缆线序色谱认识举例说明：10对通信电缆色谱线序表1对—白兰 2对—白桔 3对—白绿 4对—白棕 5对—白灰6对—红兰 7对—红桔 8对—红绿 9对—红棕 10对—红灰20对通信电缆色谱线序表1对—白兰 2对—白桔 3对—白绿 4对—白棕 5对—白灰6对—红兰 7对—红桔 8对—红绿 9对—红棕 10对—红灰11对—黑兰 12对—黑桔 13对—黑绿 14对—黑棕 15对—黑灰16对—黄兰 17对—黄桔 18对—黄绿 19对—黄棕 20对—黄灰30对通信电缆色谱线序说明：30对的通信电缆要注意了，30对通信电缆里有2种白色的主色，大于25对了就一定要看标识线了！！有一小把是用“白兰”标识线缠着的，另有5对线用“白桔”标识缠着！（注意：这25对用“白兰”色环标识线缠着）1对—白兰 2对—白桔 3对—白绿 4对—白棕 5对—白灰6对—红兰 7对—红桔 8对—红绿 9对—红棕 10对—红灰11对—黑兰 12对—黑桔 13对—黑绿 14对—黑棕 15对—黑灰16对—黄兰 17对—黄桔 18对—黄绿 19对—黄棕 20对—黄灰21对—紫兰 22对—紫桔 23对—紫绿 24对—紫棕 25对—紫灰（注意：这5对有”白桔”标识缠着）21对—白兰 22对—白桔 23对—白绿 24对—白棕 25对—白灰50对通信电缆色谱线序：说明：50对的通信电缆要注意了，50对通信电缆里有2种标识线，前25对是用“白兰”标识线缠着的！！后25对是用“白桔”标识线缠着的！！（注意：这25对用“白兰”标识线缠着）1对—白兰 2对—白桔 3对—白绿 4对—白棕 5对—白灰6对—红兰 7对—红桔 8对—红绿 9对—红棕 10对—红灰11对—黑兰 12对—黑桔 13对—黑绿 14对—黑棕 15对—黑灰16对—黄兰 17对—黄桔 18对—黄绿 19对—黄棕 20对—黄灰21对—紫兰 22对—紫桔 23对—紫绿 24对—紫棕 25对—紫灰（用“白桔”标识线缠着）26对—白兰 27对—白桔 28对—白绿 29对—白棕 30对—白灰31对—红兰 32对—红桔 33对—红绿 34对—红棕 35对—红灰36对—黑兰 37对—黑桔 38对—黑绿 39对—黑棕 40对—黑灰41对—黄兰 42对—黄桔 43对—黄绿 44对—黄棕 45对—黄灰46对—紫兰 47对—紫桔 48对—紫绿 49对—紫棕 50对—紫灰100对通信电缆色谱线序表说明：100对的通信电缆里有4种标识线，第一的25对是用“白兰”标识线缠着的！！第二的25对是用“白桔”标识线缠着的！第三的25对是用“白绿”标识线缠着的！第四的25对是用“白棕”标识线缠着的！（注意：用“白兰”标识线缠着）1对—白兰 2对—白桔 3对—白绿 4对—白棕 5对—白灰6对—红兰 7对—红桔 8对—红绿 9对—红棕 10对—红灰11对—黑兰 12对—黑桔 13对—黑绿 14对—黑棕 15对—黑灰16对—黄兰17对—黄桔18对—黄绿19对—黄棕20对—黄灰21对—紫兰 22对—紫桔 23对—紫绿 24对—紫棕 25对—紫灰（注意：用“白桔”标识线缠着）26对—白兰 27对—白桔 28对—白绿 29对—白棕 30对—白灰31对—红兰32对—红桔33对—红绿34对—红棕35对—红灰36对—黑兰 37对—黑桔 38对—黑绿 39对—黑棕 40对—黑灰41对—黄兰 42对—黄桔 43对—黄绿 44对—黄棕 45对—黄灰46对—紫兰47对—紫桔 48对—紫绿 49对—紫棕 50对—紫灰（注意：用“白绿”标识线缠着）51对—白兰 52对—白桔 53对—白绿 54对—白棕 55对—白灰56对—红兰57对—红桔58对—红绿59对—红棕60对—红灰61对—黑兰 62对—黑桔 63对—黑绿 64对—黑棕 65对—黑灰66对—黄兰 67对—黄桔 68对—黄绿 69对—黄棕 70对—黄灰71对—紫兰72对—紫桔73对—紫绿74对—紫棕75对—紫灰（注意：用“白棕”标识线缠着）76对—白兰 77对—白桔 78对—白绿 79对—白棕 80对—白灰81对—红兰 82对—红桔 83对—红绿 84对—红棕 85对—红灰86对—黑兰 87对—黑桔 88对—黑绿 89对—黑棕 90对—黑灰91对—黄兰 92对—黄桔 93对—黄绿 94对—黄棕 95对—黄灰96对—紫兰 97对—紫桔 98对—紫绿 99对—紫棕 100对—紫灰200对通信电缆色谱线序表(大对数电缆)说明：100对的通信电缆里有4种标识线，第一的25对是用“白兰”标识线缠着的！！第二的25对是用“白桔”标识线缠着的！第三的25对是用“白绿”标识线缠着的！第四的25对是用“白棕”标识线缠着的！第五的25对是用“白灰”标识线缠着的！第六的25对是用“红兰”标识线缠着的！第七的25对是用“红桔”标识线缠着的！第八的25对是用“红绿”标识线缠着的！*************************通信电缆型号：HYA;HYA22;HYA23;HYA53;ZRC-HYA;ZRC-HYA53;WDZ-HYA；充油通信电缆：HYAT;HYAT23;HYAT53;HYA T22;HYYT;ZRC-HYAT;WDZ-HYAT;ZR-HYAT53; ;自承式通信电缆-索道通信电缆型号：HYAC，HYYC铠装通信电缆；HYA22；HYA23；HYA53；HYA T22；HYAT23；HYA T53；ZRC-HYA53；WDZ-HYA53；ZR-HYA23；ZR-HYAT23 室内通信电缆-配线电缆-HPVV22；HYV；HPVV；HPYV；HPYV22；HYV22市内通信电缆执行标准：YD/T322-1996HYA市内通信电缆(广泛使用于城域网通信网络建设中，以架空和管道安装为主，主要传输音频信号) ;HYA T 填充式通信电缆（使用于城域网通信网络建设中，以管道安装为主，有阻水效果，无须充气保护，主要传输音频信号）;HYAC自承式通信电缆（使用于城域网通信网络建设中，架空安装，施工方便，主要传输音频信号） ;HYA T53填充式铠装电缆（使用于城域网通信网络建设的复杂环境中，直埋于地下，有阻水、防鼠咬效果，无须充气保护，主要传输音频信号）。

对于以上介绍的几种常用配线架，在实际应用中也经常存在如何正确搭配的问题，下面介绍两种在分配线间配线架之间的搭配方法:一、110配线架的搭配鉴于综合布线系统的最大特性就是利用同一接口和同一种传输介质，让各种不同信息在上面传输，同时利用配线跳接方式，来灵活控制每个桌面信息点的应用功能，所以用于端接来自所有桌面信息点水平双绞线的配线架，应采用RJ45口110配线架(如上图)，而用于端接来自电话主机房的多对数语音线缆，采用相应对数的110鱼骨配线架即可(如上图)，通过跳线与RJ45口110配线架跳接实现语音的连通，数据光纤主干通过光纤配线箱，再通过网络交换机将一路高速光信号转换成多路数据信号，通过标准RJ45跳线与RJ45口110配线架跳接实现桌面信息点连网的需求。

二、多媒体与IDC配线架的搭配多媒体的配线架在配线间内的连接原理与110配线系统相同，不同之处主要在于多媒体配线架可以在一个配线板上完成几个不同种类110配线架相互搭配所完成的功能，更灵活，更方便，更可靠. 另外，目前有些布线厂商推出的电子配线系统，由于本身造价成本太高，施工安装复杂，跳线管理局限性大，安装维护管理成本高等诸多不便因素的影响，此种配线系统的推广有待商榷。

总之，随着通信网络技术的飞速发展，综合布线系统中的配线架也在不断地推陈出新，使其在满足信息带宽要求的前提下，更加适应通信网络系统应用和管理便捷，灵活，可靠的需求。

编辑本段110配线架的打法1、先不要把模块放上去，按照片模上的颜去打，从左到右，（蓝、橙、绿、棕、灰），再根据大对线上的“色带”去打，从前打到最后。

2、把线打完之后，再把刚才的模块放上去，用力搞打，使它紧贴在配线架上。

3、最后根据刚才打完的模块上方口，与配线架进行跳线，即可。

大对数的话,线序是这样的:5种主色：白色、红色、黑色、黄色、紫色5种次色：兰色、桔色、绿色、棕色、灰色电话电缆线序色谱认识举例说明：10 对电话电缆色谱线序表1对—白兰2对—白桔3对—白绿4对—白棕5对—白灰6对—红兰7对—红桔8对—红绿9对—红棕10对—红灰20对电话电缆色谱线序表1对—白兰2对—白桔3对—白绿4对—白棕5对—白灰6对—红兰7对—红桔8对—红绿9对—红棕10对—红灰11对—黑兰12对—黑桔13对—黑绿14对—黑棕15对—黑灰16对—黄兰17对—黄桔18对—黄绿19对—黄棕20对—黄灰30对电话电缆色谱线序说明：30对的电话电缆要注意了，30对通信电缆里有2种白色的主色，大于25对了就一定要看标识线了！！有一小把是用“白兰"标识线缠着的，另有5对线用“白桔"标识缠着！(注意：这25对用“白兰"色环标识线缠着)1对—白兰2对—白桔3对—白绿4对—白棕5对—白灰6对—红兰7对—红桔8对—红绿9对—红棕10对—红灰11对—黑兰12对—黑桔13对—黑绿14对—黑棕15对—黑灰16对—黄兰17对—黄桔18对—黄绿19对—黄棕20对—黄灰21对—紫兰22对—紫桔23对—紫绿24对—紫棕25对—紫灰(注意：这5对有"白桔"标识缠着)21对—白兰22对—白桔23对—白绿24对—白棕25对—白灰50对电话电缆色谱线序说明：50对的通信电缆要注意了，50对通信电缆里有2种标识线，前25对是用“白兰"标识线缠着的！！后25对是用“白桔"标识线缠着的！！(注意：这25对用“白兰"标识线缠着)1对—白兰2对—白桔3对—白绿4对—白棕5对—白灰6对—红兰7对—红桔8对—红绿9对—红棕10对—红灰11对—黑兰12对—黑桔13对—黑绿14对—黑棕15对—黑灰16对—黄兰17对—黄桔18对—黄绿19对—黄棕20对—黄灰21对—紫兰22对—紫桔23对—紫绿24对—紫棕25对—紫灰(用“白桔"标识线缠着)26对—白兰27对—白桔28对—白绿29对—白棕30对—白灰31对—红兰32对—红桔33对—红绿34对—红棕35对—红灰36对—黑兰37对—黑桔38对—黑绿39对—黑棕40对—黑灰41对—黄兰42对—黄桔43对—黄绿44对—黄棕45对—黄灰46对—紫兰47对—紫桔48对—紫绿49对—紫棕50对—紫灰100对电话电缆色谱线序表说明：100对的电话电缆里有4种标识线，第一的25对是用“白兰"标识线缠着的！！第二的25对是用“白桔"标识线缠着的！第三的25对是用“白绿"标识线缠着的！第四的25对是用“白棕"标识线缠着的！(注意：用“白兰"标识线缠着)1 对—白兰2对—白桔3对—白绿4对—白棕5对—白灰6对—红兰7对—红桔8对—红绿9对—红棕10对—红灰11对—黑兰12对—黑桔13对—黑绿14对—黑棕15对—黑灰16对—黄兰17对—黄桔18对—黄绿19对—黄棕20对—黄灰21 对—紫兰22对—紫桔23对—紫绿24对—紫棕25对—紫灰(注意：用“白桔"标识线缠着)26对—白兰27对—白桔28对—白绿29对—白棕30对—白灰31对—红兰32对—红桔33对—红绿34对—红棕35对—红灰36对—黑兰37对—黑桔38对—黑绿39对—黑棕40对—黑灰41对—黄兰42对—黄桔43对—黄绿44对—黄棕45对—黄灰46 对—紫兰47对—紫桔48对—紫绿49对—紫棕50对—紫灰(注意：用“白绿"标识线缠着)51对—白兰52对—白桔53对—白绿54对—白棕55对—白灰56对—红兰57对—红桔58对—红绿59对—红棕60对—红灰61对—黑兰62对—黑桔63对—黑绿64对—黑棕65对—黑灰66对—黄兰67对—黄桔68对—黄绿69对—黄棕70对—黄灰71 对—紫兰72对—紫桔73对—紫绿74对—紫棕75对—紫灰(注意：用“白棕"标识线缠着)76对—白兰77对—白桔78对—白绿79对—白棕80对—白灰81对—红兰82对—红桔83对—红绿84对—红棕85对—红灰86对—黑兰87对—黑桔88对—黑绿89对—黑棕90对—黑灰91对—黄兰92对—黄桔93对—黄绿94对—黄棕95对—黄灰96 对—紫兰97对—紫桔98对—紫绿99对—紫棕100对—紫灰200对电话电缆色谱线序表(大对数电缆)说明：100对的电话电缆里有4种标识线，第一的25对是用“白兰"标识线缠着的！！第二的25对是用“白桔"标识线缠着的！第三的25对是用“白绿"标识线缠着的！第四的25对是用“白棕"标识线缠着的！第五的25对是用“白灰"标识线缠着的！第六的25对是用“红兰"标识线缠着的！第七的25对是用“红桔"标识线缠着的！第八的25对是用“红绿"标识线缠着的！。

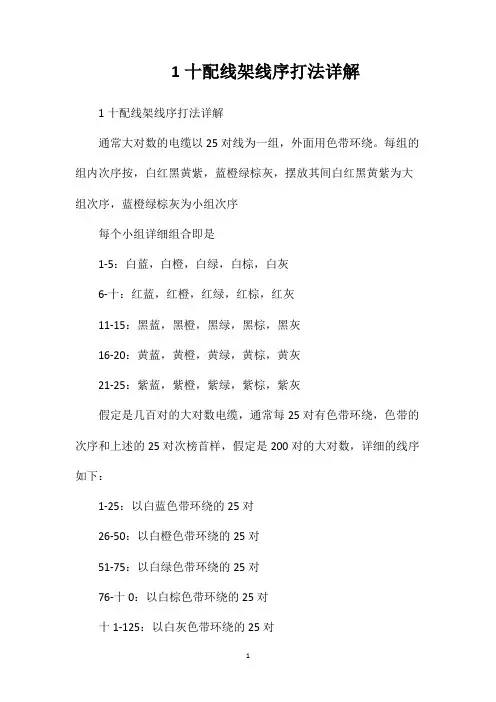

1十配线架线序打法详解1十配线架线序打法详解
通常大对数的电缆以25对线为一组，外面用色带环绕。

每组的组内次序按，白红黑黄紫，蓝橙绿棕灰，摆放其间白红黑黄紫为大组次序，蓝橙绿棕灰为小组次序
每个小组详细组合即是
1-5：白蓝，白橙，白绿，白棕，白灰
6-十：红蓝，红橙，红绿，红棕，红灰
11-15：黑蓝，黑橙，黑绿，黑棕，黑灰
16-20：黄蓝，黄橙，黄绿，黄棕，黄灰
21-25：紫蓝，紫橙，紫绿，紫棕，紫灰
假定是几百对的大对数电缆，通常每25对有色带环绕，色带的次序和上述的25对次榜首样，假定是200对的大对数，详细的线序如下：
1-25：以白蓝色带环绕的25对
26-50：以白橙色带环绕的25对
51-75：以白绿色带环绕的25对
76-十0：以白棕色带环绕的25对
十1-125：以白灰色带环绕的25对
126-150：以红蓝色带环绕的25对
151-175：以红橙色带环绕的25对
176-200：以红绿色带环绕的25对
假定有更多的线对，将继续用五颜六色带按次序添加。

1十在打线的时分，依据所要打的大对数线缆的对数，依照彩带的次榜首组一组的打到1十配线架上。

打线的时分，先把线按彩带的色彩次序分隔，如1-25是白蓝组，26-50是白橙组，顺次排好。

然后取出其间一股25对，按大线序白，红，黑，黄，紫分红五个小组，从白组开端打，白，蓝，白，橙，白，绿，白，棕，白，灰；接下来打红组：红，蓝，红，橙，红，绿，红，棕，红，灰；顺次打完25对。

打线时分先把线卡在线位上，完了后用打线到把线压进线位，终究把1十模块打到架子上。
