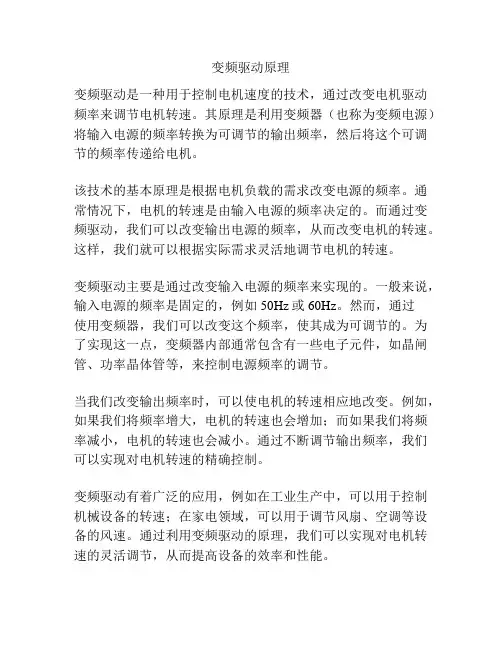

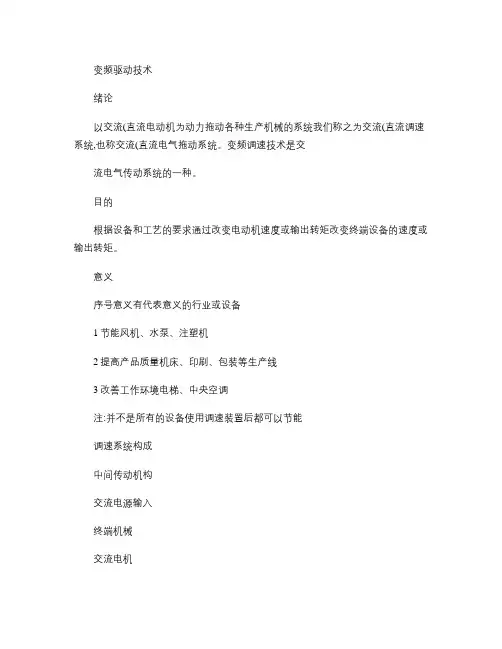

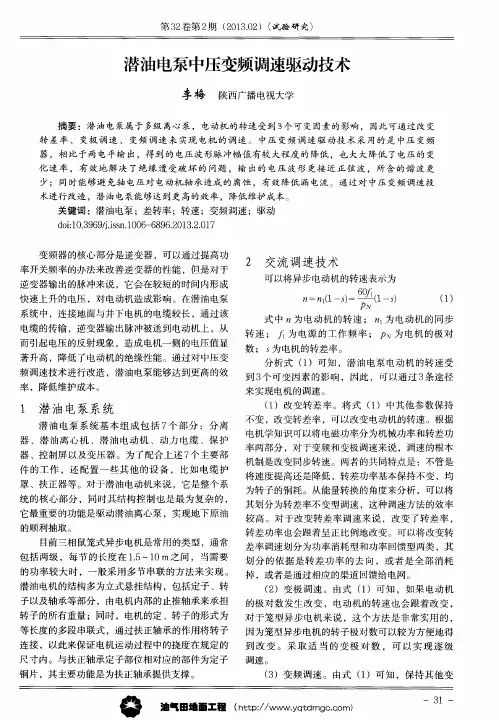

变频驱动技术

变频压缩机的工作原理
1.变频驱动技术：变频压缩机采用变频驱动技术，将电源交流电转换
为直流电，然后再将直流电通过变频器转换为可变频率和可调电压的交流
电供给电机。

通过调整电机的转速，实现对制冷剂压缩比的控制。

2.智能控制系统：变频压缩机配备了智能控制系统，可以实时监测制
冷系统的运行状态，并根据需求调整压缩机的运行模式。

根据环境温度、
湿度和来自传感器的信号，系统可以精确计算出当前的制冷负荷，并自动
调整电机的转速，以满足实际需求。

3.可变频率和可调电压：变频压缩机可以根据制冷负荷的大小，调整
电机的转速和电压。

当负荷较大时，电机转速加快，提高制冷剂气体压缩比，增加制冷能力；当负荷较小时，电机转速减慢，降低制冷剂气体压缩比，节约能源。

4.高效能源利用：变频压缩机通过根据实际需求智能调整转速和电压，降低运行功耗，提高能源利用效率。

相较于传统的定频压缩机，变频压缩
机能够根据负荷变化而变化，尽量保持在最佳运行状态，减少能源浪费。

5.节能环保：由于变频压缩机能根据负荷的变化智能调整压缩机的运
行状态，所以可以更好地适应不同负荷条件，降低能耗。

同时，由于变频
压缩机可以实现精确控制和调节，可以减少制冷系统的运行周期，更加节
能环保。

总之，变频压缩机通过变频驱动技术和智能控制系统，根据制冷负荷
的大小调整电机的转速和电压，实现能源的高效利用和精确控制。

变频压
缩机具有节能环保、高效能源利用和精确控制等优点，是现代制冷系统中
常用的压缩机之一。

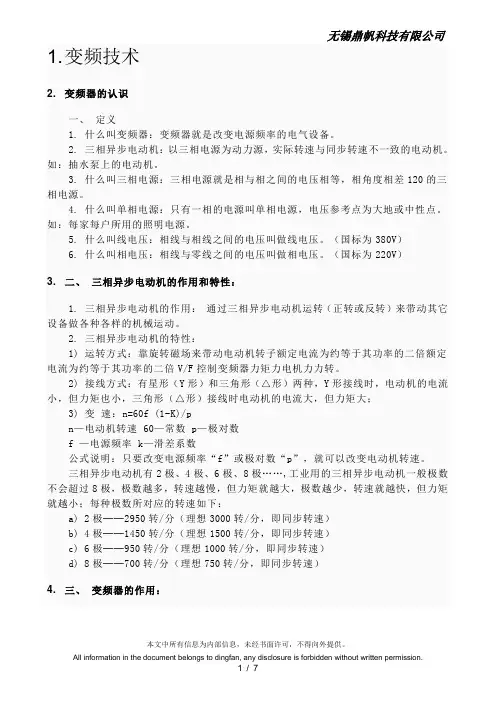

1. 变频技术2. 变频器的认识一、定义1. 什么叫变频器：变频器就是改变电源频率的电气设备。

2. 三相异步电动机：以三相电源为动力源，实际转速与同步转速不一致的电动机。

如：抽水泵上的电动机。

3. 什么叫三相电源：三相电源就是相与相之间的电压相等，相角度相差120的三相电源。

4. 什么叫单相电源：只有一相的电源叫单相电源，电压参考点为大地或中性点。

如：每家每户所用的照明电源。

5. 什么叫线电压：相线与相线之间的电压叫做线电压。

（国标为380V）6. 什么叫相电压：相线与零线之间的电压叫做相电压。

（国标为220V）3. 二、三相异步电动机的作用和特性：1. 三相异步电动机的作用：通过三相异步电动机运转（正转或反转）来带动其它设备做各种各样的机械运动。

2. 三相异步电动机的特性：1) 运转方式：靠旋转磁场来带动电动机转子额定电流为约等于其功率的二倍额定电流为约等于其功率的二倍V/F控制变频器力矩力电机力力转。

2) 接线方式：有星形（Y形）和三角形（△形）两种，Y形接线时，电动机的电流小，但力矩也小，三角形（△形）接线时电动机的电流大，但力矩大；3) 变速：n=60f (1-K)/pn—电动机转速 60—常数 p—极对数f —电源频率 k—滑差系数公式说明：只要改变电源频率“f”或极对数“p”，就可以改变电动机转速。

三相异步电动机有2极、4极、6极、8极……,工业用的三相异步电动机一般极数不会超过8极，极数越多，转速越慢，但力矩就越大，极数越少，转速就越快，但力矩就越小；每种极数所对应的转速如下：a) 2极──2950转/分（理想3000转/分，即同步转速）b) 4极──1450转/分（理想1500转/分，即同步转速）c) 6极──950转/分（理想1000转/分，即同步转速）d) 8极──700转/分（理想750转/分，即同步转速）4. 三、变频器的作用：1. 调速：普通的三相异步电动机，加装变频后可以实现调速功能。

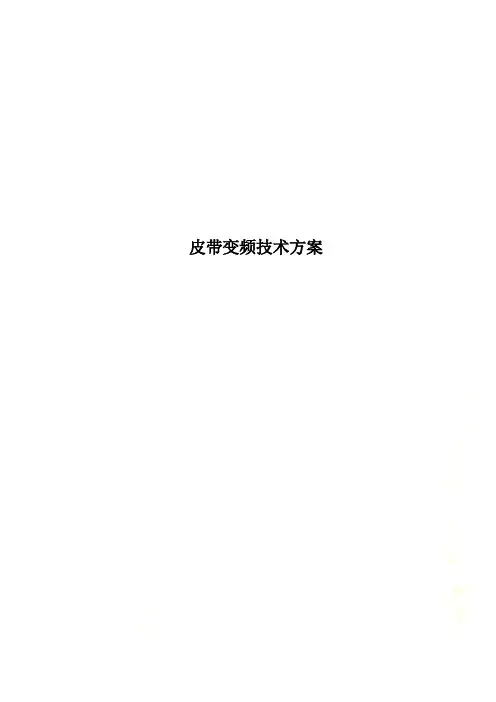

皮带变频技术方案皮带机变频器驱动及控制技术方案一、用户提供设计资料基础数据输送物料：原煤运量：Q=500t/h带宽：B=1000mm带速：V=3.15m/s整机长度：L=900m最大倾角：α=20°物料容量： r=0.9t/㎡物料粒度：＜200㎜驱动装置：双滚筒三台710KW电机 660V减速机型号：弗兰德15＃张紧装置：采用机尾重载张紧二、皮带机电控系统功能2．1 皮带监控系统的功能（就地、自动、检修、手动）a. 就地控制在就地工作方式下，通过操作台上起动按钮控制，可控制现场皮带起、停及三台电机的力矩平衡。

可实现多条皮带或给煤机的连锁，沿线皮带保护均可投入。

b. 自动方式在自动工作方式下，整个系统控制权交给了前级或地面总控室，由它发出指令完成皮带系统的起停控制，实现逆煤流起车，顺煤流停车，系统自动完成对变频器、给煤机、其他皮带等控制和力矩平衡，整个系统保护均投入工作。

c. 检修方式检修方式下，皮带机进入低速验带的工作方式下，速度低于0.2M/S,以便于检修人员认真检查，同时，各种保护可选择性地投入运行。

d. 手动方式当系统发生故障时，皮带可单台进行手动控制，沿线保护不参与工作，只保留停车保护。

2．2 实现皮带的各种保护功能(一)选用天津华宁的产品可独立投入工作，与本控制系统可通过通讯口相连。

不再详述。

(二)由本控制系统一体化完成控制、保护、在线检测、连锁等功能。

皮带的各种保护1）跑偏、拉线保护在机头、机尾及中间断设置若干对跑偏开关、拉线开关（原则100米设置一对），沿线由一10芯电缆串联，在自控台进行对位显示，便于迅速处理故障。

2）信号系统胶带沿线根据需要设信号装置，即可以做为起动预告和故障报警。

3）纵撕保护在给料点处胶带机下方设置纵撕保护，纵撕保护为皮带受保护点下方包络线式。

当胶带撕裂时，皮带破坏包络线即动作保护。

4）烟雾保护在机头集中驱动和中间驱动下风向处设置烟雾传感器，以防皮带打滑，温度过高，损坏皮带。

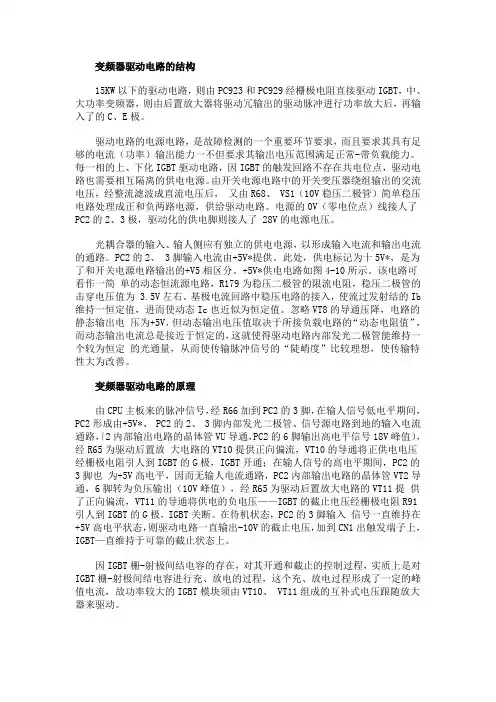

变频器驱动电路的结构15KW以下的驱动电路，则由PC923和PC929经栅极电阻直接驱动IGBT，中、大功率变频器，则由后置放大器将驱动冗输出的驱动脉冲进行功率放大后，再输入了的C、E极。

驱动电路的电源电路，是故障检测的一个重要环节要求，而且要求其具有足够的电流（功率）输出能力一不但要求其输出电压范围满足正常-带负载能力。

每一相的上、下化IGBT驱动电路，因IGBT的触发回路不存在共电位点，驱动电路也需要相互隔离的供电电源。

由开关电源电路中的开关变压器绕组输出的交流电压，经整流滤波成直流电压后，又由R68、 VS1（10V稳压二极管）简单稳压电路处理成正和负两路电源，供给驱动电路。

电源的0V（零电位点）线接人了PC2的2、3极，驱动化的供电脚则接人了 28V的电源电压。

光耦合器的输入、输人侧应有独立的供电电源，以形成输入电流和输出电流的通路。

PC2的2、 3脚输入电流由+5V*提供。

此处，供电标记为十5V*，是为了和开关电源电路输出的+V5相区分。

+5V*供电电路如图4-10所示。

该电路可看作一简单的动态恒流源电路，R179为稳压二极管的限流电阻，稳压二极管的击穿电压值为 3.5V左右。

基极电流回路中稳压电路的接入，使流过发射结的Ib 维持一恒定值，进而使动态Ic也近似为恒定值。

忽略VT8的导通压降，电路的静态输出电压为+5V，但动态输出电压值取决于所接负载电路的“动态电阻值”，而动态输出电流总是接近于恒定的，这就使得驱动电路内部发光二极管能维持一个较为恒定的光通量，从而使传输脉冲信号的“陡峭度”比较理想，使传输特性大为改善。

变频器驱动电路的原理由CPU主板来的脉冲信号，经R66加到PC2的3脚，在输人信号低电平期间，PC2形成由+5V*、 PC2的2、 3脚内部发光二极管、信号源电路到地的输入电流通路，〔2内部输出电路的晶体管VU导通，PC2的6脚输出高电平信号18V峰值），经R65为驱动后置放大电路的VT10提供正向偏流，VT10的导通将正供电电压经栅极电阻引人到IGBT的G极，IGBT开通；在输人信号的高电平期间，PC2的3脚也为+5V高电平，因而无输人电流通路，PC2内部输出电路的晶体管VT2导通，6脚转为负压输出（10V峰值），经R65为驱动后置放大电路的VT11提供了正向偏流，VT11的导通将供电的负电压——IGBT的截止电压经栅极电阻R91引人到IGBT的G极，IGBT关断。

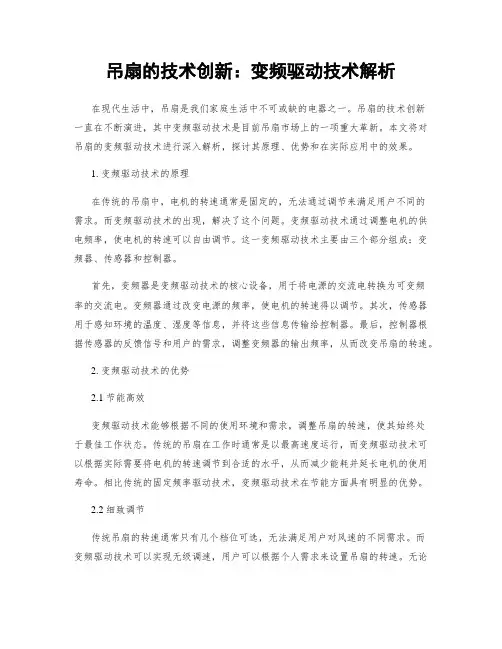

吊扇的技术创新：变频驱动技术解析在现代生活中，吊扇是我们家庭生活中不可或缺的电器之一。

吊扇的技术创新一直在不断演进，其中变频驱动技术是目前吊扇市场上的一项重大革新。

本文将对吊扇的变频驱动技术进行深入解析，探讨其原理、优势和在实际应用中的效果。

1. 变频驱动技术的原理在传统的吊扇中，电机的转速通常是固定的，无法通过调节来满足用户不同的需求。

而变频驱动技术的出现，解决了这个问题。

变频驱动技术通过调整电机的供电频率，使电机的转速可以自由调节。

这一变频驱动技术主要由三个部分组成：变频器、传感器和控制器。

首先，变频器是变频驱动技术的核心设备，用于将电源的交流电转换为可变频率的交流电。

变频器通过改变电源的频率，使电机的转速得以调节。

其次，传感器用于感知环境的温度、湿度等信息，并将这些信息传输给控制器。

最后，控制器根据传感器的反馈信号和用户的需求，调整变频器的输出频率，从而改变吊扇的转速。

2. 变频驱动技术的优势2.1 节能高效变频驱动技术能够根据不同的使用环境和需求，调整吊扇的转速，使其始终处于最佳工作状态。

传统的吊扇在工作时通常是以最高速度运行，而变频驱动技术可以根据实际需要将电机的转速调节到合适的水平，从而减少能耗并延长电机的使用寿命。

相比传统的固定频率驱动技术，变频驱动技术在节能方面具有明显的优势。

2.2 细致调节传统吊扇的转速通常只有几个档位可选，无法满足用户对风速的不同需求。

而变频驱动技术可以实现无级调速，用户可以根据个人需求来设置吊扇的转速。

无论是需要强劲的风力还是柔和的微风，变频驱动技术都能够满足用户的要求，提供更加舒适的使用体验。

2.3 低噪音传统吊扇在高速旋转时会产生较大的噪音，给用户的使用体验带来不便。

而采用变频驱动技术的吊扇，由于能够准确控制电机的转速，可以降低噪音的产生。

变频驱动技术通过合理的控制电机的运行，让吊扇在工作时保持平稳、静音的状态。

这不仅提高了用户的使用舒适度，也在一定程度上减少了对家庭安宁的干扰。

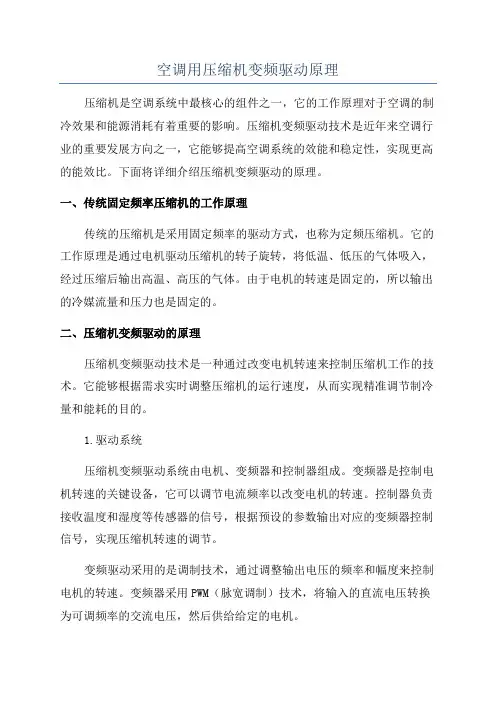

空调用压缩机变频驱动原理压缩机是空调系统中最核心的组件之一，它的工作原理对于空调的制冷效果和能源消耗有着重要的影响。

压缩机变频驱动技术是近年来空调行业的重要发展方向之一，它能够提高空调系统的效能和稳定性，实现更高的能效比。

下面将详细介绍压缩机变频驱动的原理。

一、传统固定频率压缩机的工作原理传统的压缩机是采用固定频率的驱动方式，也称为定频压缩机。

它的工作原理是通过电机驱动压缩机的转子旋转，将低温、低压的气体吸入，经过压缩后输出高温、高压的气体。

由于电机的转速是固定的，所以输出的冷媒流量和压力也是固定的。

二、压缩机变频驱动的原理压缩机变频驱动技术是一种通过改变电机转速来控制压缩机工作的技术。

它能够根据需求实时调整压缩机的运行速度，从而实现精准调节制冷量和能耗的目的。

1.驱动系统压缩机变频驱动系统由电机、变频器和控制器组成。

变频器是控制电机转速的关键设备，它可以调节电流频率以改变电机的转速。

控制器负责接收温度和湿度等传感器的信号，根据预设的参数输出对应的变频器控制信号，实现压缩机转速的调节。

变频驱动采用的是调制技术，通过调整输出电压的频率和幅度来控制电机的转速。

变频器采用PWM（脉宽调制）技术，将输入的直流电压转换为可调频率的交流电压，然后供给给定的电机。

在压缩机的工作过程中，变频器会通过控制器接收到需要的冷量和制冷能力，根据需求实时调整输出频率，从而控制压缩机转速的改变。

当需要提供更大的冷量时，变频器会提高输出频率，增加压缩机的转速。

相反，当需求量较小时，变频器会降低输出频率，降低压缩机的转速。

3.变频调速的优势压缩机变频驱动的最大优势是能够根据实际需求动态调整制冷量，实现能源的最优利用。

相对于固定频率压缩机，变频驱动有以下几个优点：-节能：因为变频驱动可以根据需求来调整压缩机转速，避免了过高或过低的制冷量输出，从而减少不必要的能源消耗；-精准调节：通过变频调速技术，可以精确调节制冷量和制热量，提高空调系统的稳定性和温度控制精度；-噪音低：变频驱动可以降低压缩机的转速，减少噪音的产生，提高室内的舒适度；-延长压缩机寿命：变频驱动可以减少启停次数，降低压缩机的磨损，延长其使用寿命。

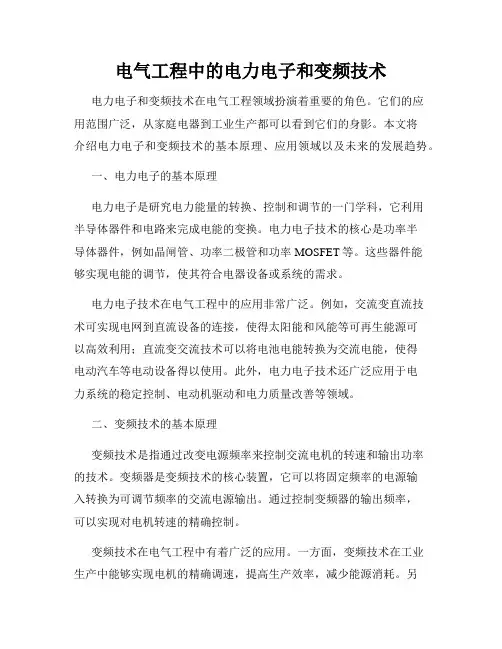

电气工程中的电力电子和变频技术电力电子和变频技术在电气工程领域扮演着重要的角色。

它们的应用范围广泛，从家庭电器到工业生产都可以看到它们的身影。

本文将介绍电力电子和变频技术的基本原理、应用领域以及未来的发展趋势。

一、电力电子的基本原理电力电子是研究电力能量的转换、控制和调节的一门学科，它利用半导体器件和电路来完成电能的变换。

电力电子技术的核心是功率半导体器件，例如晶闸管、功率二极管和功率MOSFET等。

这些器件能够实现电能的调节，使其符合电器设备或系统的需求。

电力电子技术在电气工程中的应用非常广泛。

例如，交流变直流技术可实现电网到直流设备的连接，使得太阳能和风能等可再生能源可以高效利用；直流变交流技术可以将电池电能转换为交流电能，使得电动汽车等电动设备得以使用。

此外，电力电子技术还广泛应用于电力系统的稳定控制、电动机驱动和电力质量改善等领域。

二、变频技术的基本原理变频技术是指通过改变电源频率来控制交流电机的转速和输出功率的技术。

变频器是变频技术的核心装置，它可以将固定频率的电源输入转换为可调节频率的交流电源输出。

通过控制变频器的输出频率，可以实现对电机转速的精确控制。

变频技术在电气工程中有着广泛的应用。

一方面，变频技术在工业生产中能够实现电机的精确调速，提高生产效率，减少能源消耗。

另一方面，变频技术在家用电器中也有重要的应用，例如空调、洗衣机和电梯等。

通过采用变频技术，这些家用电器能够根据需要自动调整功率，提高能效，延长使用寿命。

三、电力电子和变频技术的综合应用电力电子和变频技术可以综合应用于电力系统中，实现对电能的高效利用和精确控制。

例如，电力电子变换器可以将电网的交流电转换为直流电，然后通过变频技术将直流电转换为可调节频率的交流电，用于驱动各种电动机设备。

此外，电力电子和变频技术还可以应用于新能源发电系统中。

例如，风力发电和太阳能光伏发电都需要通过电力电子技术将直流电转换为交流电，然后再通过变频技术实现对输出电压和频率的控制。
