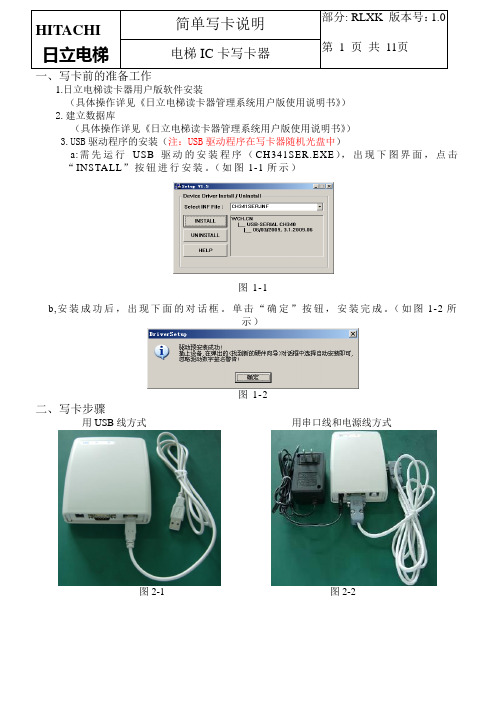

MRX500S发卡器的发卡程序软件使用说明书

一、写卡前的准备工作1.日立电梯读卡器用户版软件安装（具体操作详见《日立电梯读卡器管理系统用户版使用说明书》）2.建立数据库（具体操作详见《日立电梯读卡器管理系统用户版使用说明书》）B驱动程序的安装（注：USB驱动程序在写卡器随机光盘中）a:需先运行USB驱动的安装程序（CH341SER.EXE），出现下图界面，点击“INSTALL”按钮进行安装。

（如图1-1所示）图1-1b,安装成功后，出现下面的对话框。

单击“确定”按钮，安装完成。

（如图1-2所示）图1-2二、写卡步骤用USB线方式用串口线和电源线方式图2-1 图2-2（1）以USB线方式连接1.打开用户版软件，登录。

（具体操作详见《日立电梯读卡器管理系统用户版使用说明书》）在软件界面选择“参数设置”菜单，选择“选择串口”选项。

选择USB虚拟端口号。

（如图2-3、2-4所示）（注：在登录过程中需要读的授权卡由读卡器管理系统高级版软件发行）图2-3图2-4如何选择虚拟串口：1.将写卡器的USB线插到计算机的USB端口，检测完硬件可用后，点击“计算机—属性—设备管理器”（以下为Windows7系统界面）会出现下面对话框，在“端口（COM和LPT）”中会找到“STM Virtual COM Port (COMX)”（下图中为COM10），此端口就是USB的虚拟COM端口。

（注：连接不同的计算机虚拟COM端口数字不同）（如图2-5所示）图2-52.串口选择完成后，再次读授权卡，发卡界面进入可操作状态。

（如图2-6、2-7所示）图2-6图2-73.点击“卡片管理”菜单（或点击“发行/查询用户卡”按钮），选择“发行/查询用户卡”选项，进入发卡界面。

（如图2-8、2-9所示）图2-8图2-93.1 卡片信息在卡片信息中，包括持卡人的卡号、证件号、电话、姓名、住址。

这些基本信息中“卡号”不能随意更改外，其余都是随意输入的，但不能为空白。

“卡号”既可以由用户输入，也可以由系统自动生成，每次写卡成功后，卡号自动加1。

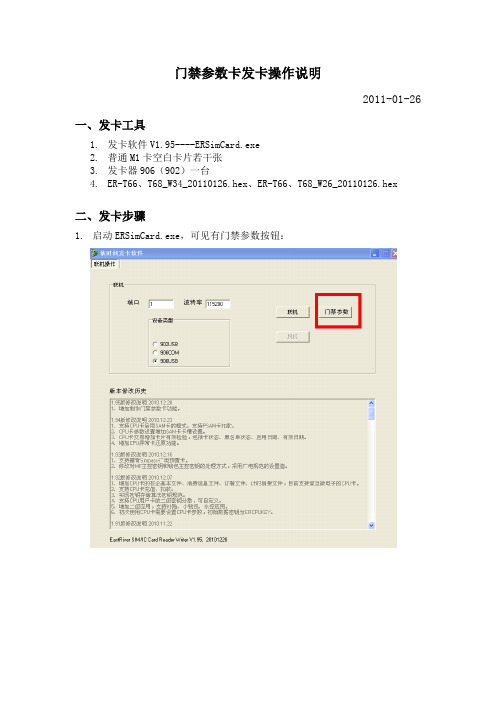

门禁参数卡发卡操作说明2011-01-26一、发卡工具1.发卡软件V1.95----ERSimCard.exe2.普通M1卡空白卡片若干张3.发卡器906（902）一台4.ER-T66、T68_W34_20110126.hex、ER-T66、T68_W26_20110126.hex二、发卡步骤1.启动ERSimCard.exe，可见有门禁参数按钮：2.点击门禁参数按钮，进入发卡界面，如下所示：初始参数物理块号为4 ，此参数物理块位于第一扇区第0块；第0扇区的3个块都是参数的目录索引区，不能写参数，故从第4块开始。

3.把空白M1卡放入发卡器上方，首先进行初始化：4.初始化成功以后，选择所写入的块，选择参数类型，点击增加：5.通讯参数------切换韦根26和韦根34数据输出类型：目前只支持韦根格式；韦根格式输出：目前支持韦根26和韦根34，暂不支持韦根66；Led及蜂鸣器控制方式：目前只支持低电平指示，不支持脉冲指示和高电平。

6.序列号参数-------切换为读卡序列号方式先增加一个参数，如下图的箭头所示：先选择一个未用过的块，选择参数类型，点击增加；在下拉列表中就可以看到有一个新的参数块了。

卡类型：暂不支持直通大模块和中兴模块移动卡，其余均支持；卡识别类型：暂不支持1字节模式、2字节+1字节模式、3字节模式；7.卡格式读取----------切换读卡顺序号或者工号等先增加一个读卡格式参数的块；卡类型：暂不支持直通大模块和中兴模块移动卡，其余均支持；选择扇区号和所在块号:卡顺序号默认位于第7扇区0块，工号/学号位于第5扇区0块选择读卡顺序号或者工号/学号等；选择密钥类型为固定密钥或者厂商密钥；输入认证密码，须与所需读的该扇区密码一致才能读卡。

8.删除参数块在下拉列表中选定一个参数块，点击删除按钮后，再点击写卡，即可完成删除参数块的操作。

三、。

发卡器DLL接口使用手册V1.3.0XX公司2021年1月5日概述本手册是酒店发卡器动态链接库的使用说明。

一、定义1.应用函数开发包含下列文件：CardEncoder.dllmfc140ud.dllmsvcp140d.dllucrtbased.dllvcruntime140d.dll2.适用操作系统：Win7或Win103.说明：目前除停止发送空白卡接口外，不接受多个接口同时调用，请在上一个接口接收到返回值后再进行下一步操作。

本套接口与通通酒店客户端及相关系列产品不通用，通通酒店下添加的锁及已初始化的卡片无法使用dll。

二、错误说明1.常规错误码2.设备相关错误3.数据解析相关错误三、特殊获取说明1. hotelInfo获取通过固定Cloud API服务器接口获取，若未在本地配置特殊的Cloud API服务器，请固定使用接口：***.com/v3/hotel/getInfo接口：/v3/hotel/getInfo, GET说明：获取hotelInfo串返回值：四、函数说明1.配置服务器接口地址原型：bool CE_ConfigServer (const char *url)说明：本函数用于配置请求的服务器域名地址。

未配置本地服务器时，默认不再调用该接口，使用公网地址进行访问，url配置为具体的目标接口参数：返回值：2.连接设备原型：int CE_ConnectComm (const char *portName)说明：本函数用于PC与酒店发卡器设备的连接与初始化。

参数：portName：连接串口（COM1~COM256）返回值：3.关闭连接原型：int CE_DisconnectComm(void)说明：本函数用于关闭PC到酒店发卡器的连接。

返回值：4.配置发卡器原型：int CE_InitCardEncoder(const char *hotelInfo) 说明：将发卡器配置给指定的酒店。

参数：返回值：5.将空白卡写成酒店专用卡原型：CE_InitCard(const char *hotelInfo)说明：将空白卡初始化成指定酒店的卡，操作前请终止其它操作参数：返回值：6.停止发送空白卡操作原型：int CE_StopInitCard(void)说明：本函数用于打断酒店发卡操作，请另启线程执行，执行完成后再执行其它操作！否则可能出现未知错误！！返回值：7.新增单条IC卡数据原型：int CE_WriteCard(const char *hotelInfo, int buildNo, int floorNo, const char *mac,unsigned long timestamp, bool allowLockOut)说明：向IC卡中写入一条开锁数据参数：返回值：新增卡数据部分参数说明：8.清空IC卡数据原型：int CE_ClearCard(const char *hotelInfo) 说明：清空IC卡中写入的开锁数据参数：返回值：9.读取IC卡中的所有数据原型：int CE_ReadCard(const char *hotelInfo, char **hotelArray) 说明：从IC卡中读取所有写入的数据参数：返回值：hotelArray参数：hotelArray.hotelArray参数说明：10.获取IC卡卡号原型：int CE_GetCardNo(char **cardNumber)说明：本函数用于获取IC卡卡号参数：返回值：11.蜂鸣器发声原型：int CE_Beep(int voiceLen, int interval, int voiceCount)说明：本函数用于使得蜂鸣器发声，在连续操作接口时，请完成其他操作后调用参数：返回值：12.获取设备的版本信息原型：int CE_GetVersion(char **versions)说明：获取发卡器的版本信息参数：返回值：versions返回值：13.发工程卡原型：int CE_InitConstructionCard()说明：将空白卡初始化成工程卡，工程卡可用来打开所有未初始化的酒店锁返回值：14.恢复空白卡原型：int CE_DeInitCard(const char *hotelInfo)说明：将酒店卡反初始化为空白卡参数：返回值：15.写入挂失卡信息原型：int CE_CancelCard(const char *hotelInfo, const char *cardNo, unsigned long timestamp)说明：向A卡内写入一条需要挂失的卡B的信息参数：返回值：16.读取IC卡中的挂失相关数据原型：int CE_ReadCancellationInfo(const char *hotelInfo, char **infoArray) 说明：从IC卡中读取所有挂失相关的数据参数：返回值：infoArray参数：Array参数说明：17.设置扇区可用性原型：int CE_SetSectors(const char *sectors) 说明：设置各个扇区的可用性参数：返回值：18.读取扇区可用性原型：int CE_GetSectors(char **sectorStr); 说明：读取各个扇区可用性参数：返回值：19.解析单个扇区的数据（1.2.0）原型：int CE_ParseResData(const char *hotelInfo, unsigned char *sectorData, bool isLowestSector, char **hotelArray);说明：解析单个扇区的数据，该接口可脱离本公司发卡器使用参数：返回值：hotelArray参数：hotelArray.hotelArray参数说明：20.创建单个扇区数据（1.2.0）原型：int CE_GenerateSectorData(const char *hotelInfo, unsigned char *sectorData, bool isLowestSector, int buildNo, int floorNo, const char *mac, unsigned long timestamp, bool allowLockOut);说明：获取向单个扇区内写入一条数据的扇区数据，该接口可脱离本公司发卡器使用，该接口必须配置远程服务器地址参数：返回值：新增卡数据部分参数说明：21.创建用于删除扇区数据的数据（1.2.0）原型：int CE_GenerateClearData(unsigned char *srcBytes);说明：创建用于删除扇区数据的数据，该接口可脱离本公司发卡器使用参数：返回值：22.获取新增挂失信息的单个扇区数据（1.2.1）原型：int CE_Ge nerate CancelCardData(const char *hotelInfo, unsigned char *sectorData, bool isLowestSector, const char *cardNo, unsigned long timestamp);说明：获取向单个扇区内写入一条挂失信息的扇区数据，该接口可脱离本公司发卡器使用，必须配置远程服务器地址参数：返回值：23.解析单个扇区内挂失相关数据（1.2.1）原型：int CE_ParseLossData(const char *hotelInfo, unsigned char *sectorData, bool isLowestSector, char **infoArray);说明：解析挂失卡单个扇区内写入的挂失数据信息，该接口可脱离本公司发卡器使用，该接口必须配置远程服务器地址参数：返回值：24.创建工程卡块区数据（1.2.1）原型：int CE_GenerateConstructionCardData(unsigned char *blockData, const char *cardNo);说明：获取创建工程卡的块区数据，该接口可脱离本公司发卡器使用，必须配置远程服务器地址，工程卡数据必须写入第0个扇区的第2块区（以0,1,2块区标准）参数：返回值：五、常见问题说明1.操作卡片返回错误106(1)卡片为空白卡，无法进行读卡、写卡、清卡、挂失等相关卡数据操作。

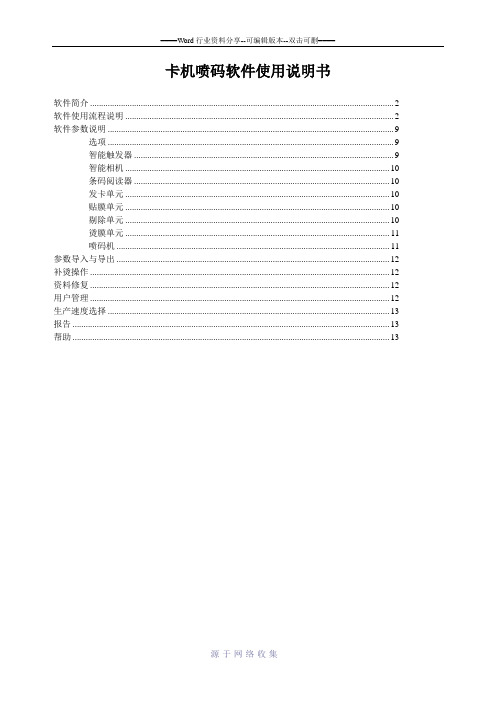

卡机喷码软件使用说明书软件简介 (2)软件使用流程说明 (2)软件参数说明 (9)选项 (9)智能触发器 (9)智能相机 (10)条码阅读器 (10)发卡单元 (10)贴膜单元 (10)剔除单元 (10)烫膜单元 (11)喷码机 (11)参数导入与导出 (12)补烫操作 (12)资料修复 (12)用户管理 (12)生产速度选择 (13)报告 (13)帮助 (13)软件简介本软件是专门针对卡片生产而设计的，能高速、准确地控制卡片的生产线。

软件几乎集成了整个生产流水线的设备控制功能，用户无需在各个设备见奔波，只要在本软件上即可控制整个生产流水线，这对提高生产效率有非常大的帮助。

本软件只需要一个触发器即可同时控制多台喷码机，既降低的设备成本，又减少了生产过程由于多个触发器的补一致而产生的误触发、错位等错误。

软件使用流程说明本软件的使用可参考以下步骤：为了流程更明了，流程中涉及到的具体参数的意义及设置将不在流程中具体说明，用户可参考后面的软件参数说明部分。

1、打开软件运行本软件，如果设置了帐号密码的话，使用帐号登录，否则直接按“取消”即可，如下图所示。

出厂用户名：User1，密码：12、资料处理如果用户已经有处理过的PDF格式的文件，可跳过这步，直接到第3步选取资料。

在处理资料之前，用户应该把资料保存成文本格式的文件。

点击菜单项的“文件－>资料处理”项，或软件右下角处的“资料处理”按钮来打开资料处理窗口，如下图：这将打开资料处理的窗口，如下图所示：在此窗口下，点击右上方的“...”按钮，选取预先保存好的要处理的资料文件。

打开资料后，用户可在“设置资料格式”处设置格式。

如果用户原来的资料有分段（在资料中用空格来分段）的话，软件会根据资料的分段格式进行分段。

当然也可以在这里对资料进行重新分段。

方法是输入新段的起始位置以及长度。

如果需要在喷印过程中，段可见，则把相应段后面的“可见”打上勾即可。

如下图所设置，则A、B段在喷印过程中可见，而C段则不可见，显示的是＃。

发卡器说明书
USB口发卡器使用说明
1.1 性能参数
读卡类型：MF1（S50）卡
工作频率：13.56MHz
感应距离：2-5cm
工作电压：DC5V
工作电流：小于80mA
读写时间：0.5秒
引线长度：1.5米
外形尺寸：111*80*25mm
1.2 功能说明
USB接口取电和通讯，无需外接电源，光声提示工作状态。

用同一个软件可用于门禁和电梯设备的管理。

设置用户卡刷卡权限、使用有效期或使用次数。

通过设置管理卡设置和修改控制器的区域码、日期时钟、开锁时间、黑名单处理等。

支持XP、VISTA、WINDW7系统中使用。

1.3 使用说明
将USB线两个插头分别插到发卡器和电脑上（长的插发卡器，短的插电脑），读写器B一声响，红灯常亮。

打开软件进入【系统设定】——【通讯接口】，确保“通讯端口”选择为发卡器所连接的端口，“通讯速率”和“校验”与图中的一致。

点“点检测发卡器”。

若提示“检测发卡器成功”即完成了发卡器与电脑的连接，如提示“检测发卡器失败，请检查”那就首先判断串口选择是否正确，然后检查串口连接是否紧密，然后从新连接。

如何知道自己连接的是COM几？首先要看一下自己的电脑有机个 COM，在桌面鼠标右键单击“我的电脑”
图标，选择“属性”，然后再弹出的界面中默认是显示“常规”，切换到“硬件”，之后点击“设备管理器”，在里面找到“端口”，把旁边的“+”点一下展开：
在本人电脑上就是有两个COM,一个COM1一个COM2.
1.4 包装配件
读写器1台，USB线1条，设置卡1张，红外遥控键盘一个。

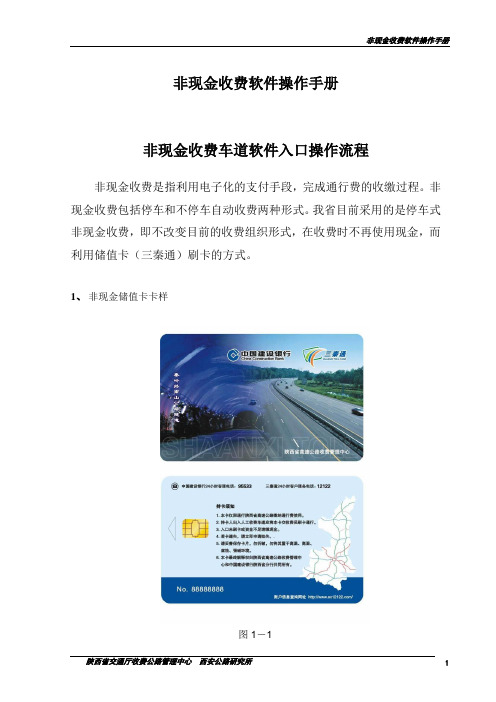

非现金收费软件操作手册非现金收费车道软件入口操作流程非现金收费是指利用电子化的支付手段，完成通行费的收缴过程。

非现金收费包括停车和不停车自动收费两种形式。

我省目前采用的是停车式非现金收费，即不改变目前的收费组织形式，在收费时不再使用现金，而利用储值卡（三秦通）刷卡的方式。

1、非现金储值卡卡样图1－12、正常非现金车的操作流程-----------当收费员操作非现金车时，首先牌照识别系统识别出实际车辆牌照号码，然后收费员再输入正确的车型，屏幕显示如图1-2：直接按【预付】键图1-2按下【预付】键，出现将要操作支付卡的操作界面对话框，收费员将司乘人员所提供的通行费电子支付卡进行电子支付卡刷卡操作。

如图1-3：当刷完卡之后，收费员必须核对这张卡的显示出来的信息是否和实际上的车辆信息一致，如果一致请按系统提示操作。

如图1-4：图1-4收费员将司乘人员所提供的电子支付卡放在读写器上，待系统在读写器读出卡内的信息之后按【确认】键即可放行，这时系统自动将从电子支付卡上处理这笔业务。

处理完之后，将支付卡归还司乘人员，车辆离开车道，再进行下一辆车操作。

如图1-5：图1-53、车牌号码不一致如何处理-----如果遇到车牌号码不一致时，系统提示收费员电子支付卡所显示的车辆牌照号码与实际的车牌照号码不一致，这时收费员应把这张电子支付卡退还给司乘人员，并按下【ESC】退出非现金操作窗口，然后刷普通的通行卡给司乘人员。

图1-64、 当电子支付卡为黑名单时应如何处--------当收费员遇到电子支付卡为黑名单时，操作如下：收费员在刷卡时，系统会自动提示信息【本卡被列入黑名单禁止消费，原因如下（中心记账卡销户申请）】，这时系统自动锁定消费权限，同时操作不成功。

并按【ESC 】键取消本次操作，按【预留】键前界面，直接转刷正常普通卡进行发卡操作。

按【预留】键5、查卡内余额。

当司乘人员要求查寻卡内余额时，收费员在没有输入车型和车牌尾号之前，直接按【预付】键，将卡放在读写器上可直接显示卡内的余额。

发卡器操作步骤
一.读卡器驱动安装
1.用数据线连接读卡器与电脑
2.安装数据线驱动，成功安装有提示
二．发卡软件使用
1.打开发卡软件
后出来
密码是1234登录就可以成功进入下图
点联机测试后下端显示软件安装成功
三．卡片加密
1.打开后出现
输入密码1234点登陆进入
右下角
2.点击进入
在发卡操作
密码区输入设置的密码
XXXXXXXXXXXX十二位密码点击密码下传字母是A至F,数字是全部。

可以混合使用
3.听见响声后点卡片加密后可以连续把蓝牙卡放在读卡器上红外区听到响声
后即加密成功，可以连续加密。

加密完成后点击加密停止后再点一下密码下传（点完加密停止间隔几秒，时间间隔短会提示失败）
4.卡片清密先在密码区输入正确的密码
点击密码下载，然后点击清卡密码后即可把需要清密的蓝牙卡放在读卡器红外区听到响声即清密成功，可以
连续清密。

清密完成后点击清卡停止后再点一下密码下载（点完加密停止间隔几秒，时间间隔短会提示失败）
四．卡片信息录入
1.进入软件主界面点击进入下图
2.点击新增进入下图
填入业主信息和卡片使用期限并给卡片进入车场权限，信息填好后把蓝牙卡放在读卡器红外
处点击听到滴声后卡片制作成功。

五．数据库备份
1.所有用户信息录入完成后进入软件主界面点击
后出现
点击选择保存位置输入备份文件名。

2.用户信息丢失可以通过导入数据库来恢复
3.定期做好数据备份防止数据丢失。

大纲X500水平飞针测试机主要针对FPC、 IC载板进行测试，机台的操作分为三大部分。

(一)机台调试------------------------------------------------------------(P3-P16)1.机台连机---------------------------------------------------------------------------------(P3-P4)2.安装测试针，压力调试，大小校正------------------------------------------------(P5-P6)3.电容板调试------------------------------------------------------------------------------(P7-P10)4.吸盘补偿(OFFSET学习) ------------------------------------------------------------ (P11-P16)(二):数据处理，软件操作--------------------------------------------(P17-P21)1.TPM资料处理--------------------------------------------------------------------------(P17)2.首片电容值学习------------------------------------------------------------------------(P18-P21)(三)机台维护------------------------------------------------------------(P22-p28)1.注册码测试电脑与机台连接---------------------------------------------------------(P22)2.常见问题解决方法---------------------------------------------------------------------(P23-P28)(四)附加操作软件介绍测试模式、参数设置等。

多功能发卡器的使用方法一、2009-06-05 07:17一、主要功能：〈一〉接上电源，不与电脑连接，直接能达到功能1、外置5V电源（附送）。

2、能辨别MF1卡还是ID卡。

3、能辨别MF1卡是MF1 S50射频卡（包括兼容卡）还是MF1 S70卡。

4、能初步辨别MF1 S50卡是原装芯片还是兼容芯片。

5、能检查ID与MF1卡读写距离。

〈二〉接上电源，与电脑连接，能够达到功能1、附送测卡软件及发卡软件。

2、有8个COM口，兼顾到笔记本电脑多接口问题。

3、能检查ID卡ABA码（4H格式、6H格式、8H格式、10H格式可选）与维根码（WG26、WG34、WG42可选），并且能够单选ABA码或维根码，能够检测单张卡片也能连续检测多张卡片，同时可以转换成TXT文档，以供打码。

4、能检查MF1 卡（此处及以下所说MF1卡指“MF1 PHILIPS S50卡及兼容卡”，不包括MF1 S70卡）曼彻斯特码与ABA码（正读、反读可选），并且能够单选曼彻斯特码或ABA码，能够检测单张卡片也能连续检测多张卡片，同时可以转换成TXT文档，以供打码。

5、能检查MF1卡是否加密，能够检测单张卡片也能连续检测多张卡片，以判断该卡能否回收再次使用。

6、测卡软件能对MF1卡进行密码A加密处理，能够检测单张卡片也能连续检测多张卡片。

7、发卡软件能进行MF1卡各扇区数据读写、加减、密钥修改等功能操作。

8、发卡软件专门配备控制字各种选择及反推算功能。

二、适用客户：1、卡厂：各种序列号读写及MF1卡回收必备工具。

2、中间商：一台机具判断射频卡大概情况，并能初步判断卡厂供应MF1卡是否原装芯片。

3、系统商：初步判断供应商提供MF1卡是否原装芯片，并能进行数据读写等，同时可以根据控制字各种演测计算出最佳控制字方法4、直接客户：能判断IC卡是ID卡还是MF1卡，以及初步判断MF1卡所用芯片是否原装。

5、其它客户：通过这台机具，不懂射频卡或读卡机具客户，也能够对射频卡及读写机具初步入门。

多功能发卡器的使用方法一、2009-06-05 07:17一、主要功能：〈一〉接上电源，不与电脑连接，直接能达到的功能1、外置5V电源（附送）。

2、能辨别MF1卡还是ID卡。

3、能辨别MF1卡是MF1 S50射频卡（包括兼容卡）还是MF1 S70卡。

4、能初步辨别MF1 S50卡是原装芯片还是兼容芯片。

5、能检查ID与MF1卡的读写距离。

〈二〉接上电源，与电脑连接，能够达到的功能1、附送测卡软件及发卡软件。

2、有8个COM口，兼顾到笔记本电脑的多接口问题。

3、能检查ID卡的ABA码（4H格式、6H格式、8H格式、10H格式可选）与维根码（WG26、WG34、WG42可选），并且能够单选ABA码或维根码，能够检测单张卡片也能连续检测多张卡片，同时可以转换成TXT文档，以供打码。

4、能检查MF1 卡（此处及以下所说MF1卡指“MF1 PHILIPS S50卡及兼容卡”，不包括MF1 S70卡）的曼彻斯特码与ABA码（正读、反读可选），并且能够单选曼彻斯特码或ABA码，能够检测单张卡片也能连续检测多张卡片，同时可以转换成TXT文档，以供打码。

5、能检查MF1卡是否加密，能够检测单张卡片也能连续检测多张卡片，以判断该卡能否回收再次使用。

6、测卡软件能对MF1卡进行密码A的加密处理，能够检测单张卡片也能连续检测多张卡片。

7、发卡软件能进行MF1卡各扇区的数据读写、加减、密钥修改等功能的操作。

8、发卡软件专门配备控制字的各种选择及反推算功能。

二、适用客户：1、卡厂：各种序列号的读写及MF1卡回收的必备工具。

2、中间商：一台机具判断射频卡的大概情况，并能初步判断卡厂供应的MF1卡是否原装芯片。

3、系统商：初步判断供应商提供的MF1卡是否原装芯片，并能进行数据读写等，同时可以根据控制字的各种演测计算出最佳的控制字方法4、直接客户：能判断IC卡是ID卡还是MF1卡，以及初步判断MF1卡所用芯片是否原装。

5、其它客户：通过这台机具，不懂射频卡或读卡机具的客户，也能够对射频卡及读写机具初步入门。
