回弹仪使用前及使用后率定记录(1)

土表面硬度，根据表面硬度则可推求混凝土的抗压强度。

二、回弹仪的使用、保养回弹仪的正确使用方法步骤如下：１．将弹击杆顶住混凝土的表面，轻压仪器，使按钮松开，放松压力时弹击杆伸出，挂钩挂上弹击锤。

２．使仪器的轴线始终垂直于混凝土的表面并缓慢均匀施压，待弹击锤脱钩冲击弹击杆后，弹击锤回弹带动指针向后移动至某一位置时，指针块上的示值刻线在刻度尺上示出一定数值即为回弹值。

３．使仪器机芯继续顶住混凝土表面进行读数并记录回弹值。

如条件不利于读数，可按下按钮，锁住机芯，将仪器移至它处读数。

４．逐渐对仪器减压，使弹击杆自仪器内伸出，待下一次使用。

当弹击超过２０００次，对检测值有怀疑或钢砧率定值不合格时，则需对回弹仪进行维护保养：１）　使弹击锤脱钩后取出机芯，然后卸下弹击杆（取出里面的缓冲压簧）　和三联件（弹击锤、弹击拉簧和拉簧座）。

２）　用汽油清洗机芯各零部件，特别是中心导杆，弹击锤和弹击杆的内孔和冲击面。

清洗后在中心导杆上薄薄地涂上一层钟表油，其他零部件均不得涂油。

３）　清理机壳内壁，卸下刻度尺，检查指针摩擦力应为０．１５Ｎ～０．１８Ｎ。

４）　用半径样板以光隙法检查弹击杆端部球面半径，如超出２６ｍｍ则需要更换弹击杆。

５）　弹击杆外露球面和尾部（弹击面）　应光滑平整，无裂纹、无环带、无缺损等，否则亦应更换弹击杆。

回弹仪保养时要注意：不得旋转尾盖上已定位紧固的调零螺丝；不得自制或更换零部件；保养后应按要求进行率定试验，率定值应为８０±２。

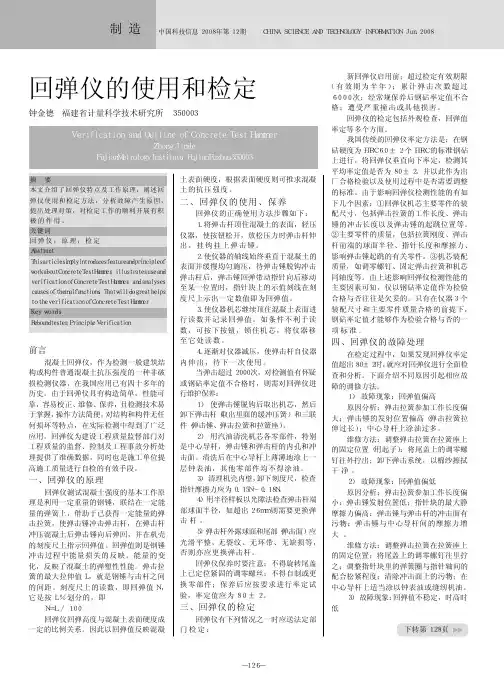

三、回弹仪的检定回弹仪有下列情况之一时应送法定部门检定：回弹仪的使用和检定钟金德 福建省计量科学技术研究所 ３５０００３前言混凝土回弹仪，作为检测一般建筑结构或构件普通混凝土抗压强度的一种非破损检测仪器，在我国应用已有四十多年的历史。

由于回弹仪具有构造简单，性能可靠，容易校正、维修、保养，且检测技术易于掌握，操作方法简便，对结构和构件无任何损坏等特点，在实际检测中得到了广泛应用。

超声回弹综合法检测混凝土强度实验指导书一、实验原理：超声法测强原理，混凝土声速（v）一般在4000-5000km/s之间变化。

混凝土强度（f）与声速（v）之间有较好的相关性。

混凝土强度越高，其声速也越快。

当知道f-v之间的关系曲线后，测出结构物混凝土的声速就可以推算结构物混凝土的强度。

二、检测标准检测标准：CECS 02:2005《超声回弹综合法检测混凝土强度技术规程》三、检测仪器介绍及使用回弹仪：采用ZC3-A型中型回弹仪，其冲击动能为2.207J。

回弹仪使用：回弹仪使用前应在钢砧上进行率定，率定值达到80±2时方可使用。

检测时，回弹仪的轴线应垂直于测试面，缓慢均匀施压，待弹击杆反弹后测读回弹值。

超声波检测仪：采用NM-4A非金属超声检测分析仪，它是一种利用超声波特性对非金属材料和构件进行无损检测的智能化仪器，集超声波发射、双通道同步接受、数字信号高速采集、声参量自动检测、数据分析处理、结果实时显示、数据存储与输出等功能于一身。

在功能完善的软件支持下，充分发挥计算机的运算、分析与控制功能，使之成为集发射激励、信号接受、数据采集、自动检测、结果分析、显示打印、数据输入输出于一体的高智能化仪器。

此外，还可以生成标准的数据文件，进入PC机中，由Windows平台下的分析处理软件进行后期处理。

超声波检测仪使用：（1）连接换能器，在仪器发射口与接收口1连接发射、接收换能器。

（2）连接电源，用交流电源或直流电池供电。

（3）通电，按下主机开关，电源指示灯显示绿色，几秒钟后，屏幕显示系统主界面。

（4）现场声参量检测，由主界面选择检测按钮进入超声，所示分别是单通道和双通道测试时的界面。

（5）参数设置，在超声检测界面下，按参数按钮就会弹出参数设置对话框，进行参数设置。

每次开机后系统都会自动将这些参数重置为较为常用的默认值。

（6）调零，在检测界面下按调零按钮就会弹出调零操作窗口，每次进行现场测试开始前或更换测试导线及传感器后都应进行调零操作。

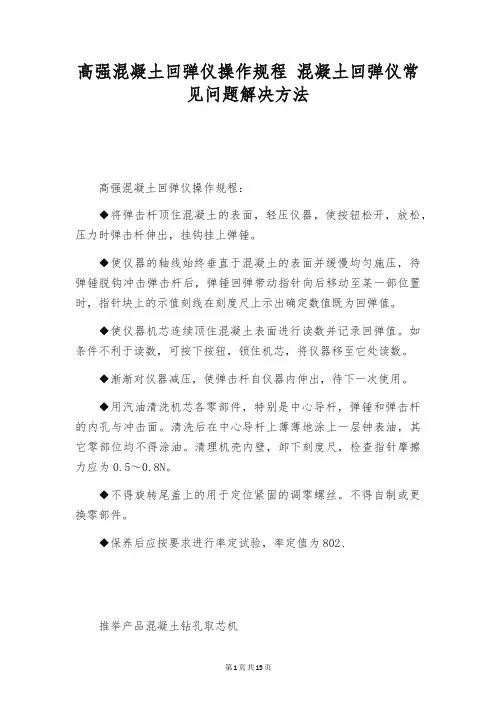

高强混凝土回弹仪操作规程混凝土回弹仪常见问题解决方法高强混凝土回弹仪操作规程：◆将弹击杆顶住混凝土的表面，轻压仪器，使按钮松开，放松，压力时弹击杆伸出，挂钩挂上弹锤。

◆使仪器的轴线始终垂直于混凝土的表面并缓慢均匀施压，待弹锤脱钩冲击弹击杆后，弹锤回弹带动指针向后移动至某一部位置时，指针块上的示值刻线在刻度尺上示出确定数值既为回弹值。

◆使仪器机芯连续顶住混凝土表面进行读数并记录回弹值。

如条件不利于读数，可按下按钮，锁住机芯，将仪器移至它处读数。

◆渐渐对仪器减压，使弹击杆自仪器内伸出，待下一次使用。

◆用汽油清洗机芯各零部件，特别是中心导杆，弹锤和弹击杆的内孔与冲击面。

清洗后在中心导杆上薄薄地涂上一层钟表油，其它零部位均不得涂油。

清理机壳内壁，卸下刻度尺，检查指针摩擦力应为0.5～0.8N。

◆不得旋转尾盖上的用于定位紧固的调零螺丝。

不得自制或更换零部件。

◆保养后应按要求进行率定试验，率定值为802、推举产品混凝土钻孔取芯机高强混凝土回弹仪校验方法：◆温度。

在室温205℃的条件下进行。

率定须的重量及硬度应符合国家标准《回弹仪》GB/T9138—88 的要求。

洛氏硬度 H RC 为 602、◆操作。

将钢钻应稳固地平放在刚度大的混凝土实体上。

回弹仪向下弹击时,弹击杆应分四次旋转,每次旋转 90、每个方向弹击三次,取其中zui后三次读数稳定的回弹值进行平均。

高强混凝土回弹仪简介：该回弹仪符合JGJ/T23—2023 技术规程。

本产品适用于检测高层建筑构件、桥梁及硂构件（板、梁、柱、桥架）的强度。

与同类产品相比较具有体积小、重量轻、测试精度高，便于操作。

高强混凝土回弹仪参数：◆测强范围：50—80Mpa。

◆标称冲击动能：9.8J（1Kgf.m）。

◆弹锤冲程：140mm。

◆指针滑块的静摩擦力：0.5N08N。

◆钢砧率定平均回弹值Rm：832、◆弹击拉簧刚度：10N/cm。

◆外形尺寸：65*486mm。

◆重量：3.5Kg。

回弹仪操作规程4篇第1篇混凝土回弹仪操作规程⑴使用前检查仪器是否处于标准状态，特别注意回弹仪率定值应在80±2范围内。

⑵测试前准备好所用配套工具，根据被测构件的尺寸选好测区、测面和测点。

⑶回弹时将弹击杆顶住砼侧面，轻轻压下，使弹击杆伸出仪器壳体，使指针回到零位。

⑷测试时回弹仪要垂直于测面，并保证仪器在施压时不晃动。

⑸记录弹击读数，松开弹击杆再对下一个测点进行回弹。

⑹将被测体全部测完后，进行回弹值计算，并将仪器放回盒内进行保养，以备下次使用。

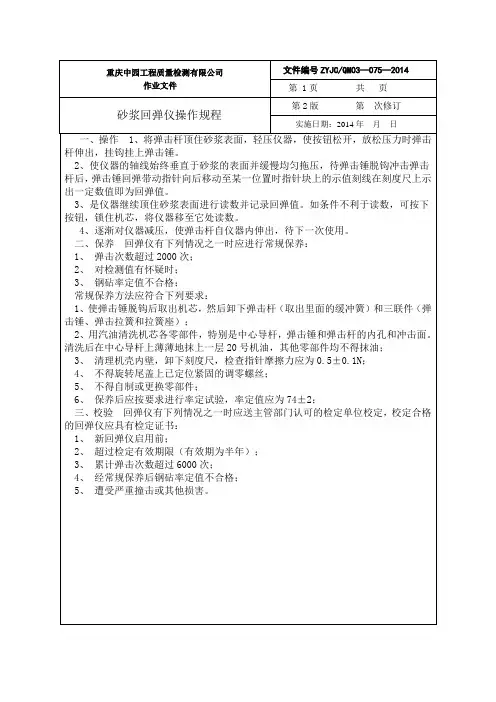

第2篇强度回弹仪安全操作规程强度回弹仪操作规程1、操作前准备工作，每次使用前应进行率定，测试时应垂直于测试表面。

2、操作步骤:⑴、将回弹仪的弹击杆顶住砂浆表面，轻压仪器，使按扭松开，弹击杆徐徐伸出，并使挂钩挂上弹击重锤。

⑵、使回弹仪对砂浆表面缓慢均匀施压，待弹簧锤脱钩冲击杆后，弹击锤即带动指针向后移动，直至到达一定位置时，指针的刻度线即在刻度尺上指示某一回弹值。

⑶、使回弹仪继续顶住砼表面，进行读数并记录回弹值。

⑷、逐渐对回弹仪减压，使弹簧杆自机壳内伸出。

钩挂上弹击重锤，待下次用。

第3篇 ht1000型回弹仪试验操作规程1、将回弹仪的弹击杆顶住砼测试面（或其他物体表面）轻压尾盖，定位钩脱开导向法兰，慢慢抬起仪器，在压缩弹簧作用下，弹击杆伸出，挂钩与弹击锤挂上，同时，导向法兰将指针滑块带到零位，即指针滑块上刻线与刻度尺零线重合，率定值应为80±2、2、将已伸出的弹击杆圆球面对准砼试件测面上的测点，均匀缓慢推压回弹仪，弹击杆被压入回弹仪，弹击拉簧被拉伸；当仪器推压到一定位置时，导向法兰上的挂钩背部与尾盖调整螺栓端面接触并开始转动，到挂钩脱开弹击锤的瞬间，弹击拉簧拉伸长度达到设计规定的长度140mm，此时回弹仪已具有了标称动能9.8nm（1kgfm），弹击锤处在一触即发状态。

3、继续推压回弹仪，直至弹击锤与挂钩脱开，在弹击拉簧力的作用下，弹击锤沿中心导杆向弹击杆飞速冲击，这一操作过程弹击锤与弹击杆进行多次碰撞，因此，操作者应继续压住回弹仪并保持仪器中轴线垂直砼测试表面不晃动。

若你还不熟悉回弹法检测混凝土强度，可以看这里一、整体了解一下回弹法1、回弹法的原理混凝土表面硬度与混凝土极限强度存在一定关系，回弹仪的弹击重锤被一定弹力打击在混凝土表面上，其回弹高度和混凝土表面硬度存在一定关系。

这样可以利用回弹仪测试混凝土表面硬度，并结合混凝土碳化深度从而间接测定混凝土强度。

2、特点回弹法是目前国内应用最为广泛的结构混凝土抗压强度检测方法优点1：对结构没有损伤；优点2：仪器轻巧，使用方便；优点3：测试速度快；优点4：测试费用相对较低优点5：可以基本反映结构混凝土抗压强度规律；缺点1：精度相对较低；缺点2：不适用于表层与内部质量有明显差异或内部存在缺陷的混凝土结构或构件的检测（规程1.0.2条）。

(表面遭受火灾、冻伤、受化学物质侵蚀或内部有缺陷等）。

现在有单位和学者进行研究。

缺点3：影响因素多（水泥品种、骨料粗细、骨料粒径、配合比、混凝土碳化等；龄期、模板、泵送、高强等）。

3、适用规范《回弹法检测混凝土抗压强度技术规程》JGJ/T23-2011，将于2011年12月1日实施。

JGJ/T23-2001届时作废。

仪器要求：《回弹仪》GB/T9138《回弹仪》JJG817（正在修订）二、回弹法检测对人员和仪器的要求1、人员的要求使用回弹仪进行工程检测的人员，应通过主管部门认可的专业培训，并持有相应的资格证书。

仪器、方法均从国外引进，国内外不同；会出现因人而异。

2、仪器1）构造2）技术要求（1）回弹仪可为数字式的，也可为指针直读式的（3.1.1条）。

（2）回弹仪应具有产品合格证及计量检定证书，并应在明显的位置上标注：名称、型号、制造厂名（或商标）、出厂编号（3.1.2条）。

（3）回弹仪使用时的环境温度应为-4～40℃。

（3.1.4条）（4）回弹仪除应符合现行国家标准《回弹仪》GB/T9138的规定外，尚应符合下列规定:a、水平弹击时，弹击锤脱钩的瞬间，回弹仪的标准能量应为2.207J。

b、弹击锤与弹击杆碰撞的瞬间，弹击拉簧应处于自由状态，此时弹击锤起跳点应相应于指针指示刻度尺上“0”处。

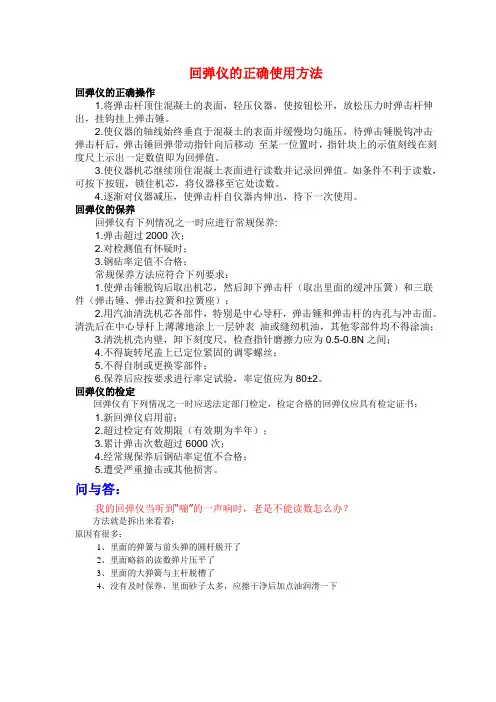

回弹仪的正确使用方法回弹仪的正确操作1.将弹击杆顶住混凝土的表面，轻压仪器，使按钮松开，放松压力时弹击杆伸出，挂钩挂上弹击锤。

2.使仪器的轴线始终垂直于混凝土的表面并缓慢均匀施压，待弹击锤脱钩冲击弹击杆后，弹击锤回弹带动指针向后移动至某一位置时，指针块上的示值刻线在刻度尺上示出一定数值即为回弹值。

3.使仪器机芯继续顶住混凝土表面进行读数并记录回弹值。

如条件不利于读数，可按下按钮，锁住机芯，将仪器移至它处读数。

4.逐渐对仪器减压，使弹击杆自仪器内伸出，待下一次使用。

回弹仪的保养回弹仪有下列情况之一时应进行常规保养:1.弹击超过2000次；2.对检测值有怀疑时；3.钢砧率定值不合格；常规保养方法应符合下列要求：1.使弹击锤脱钩后取出机芯，然后卸下弹击杆（取出里面的缓冲压簧）和三联件（弹击锤、弹击拉簧和拉簧座）；2.用汽油清洗机芯各部件，特别是中心导杆，弹击锤和弹击杆的内孔与冲击面。

清洗后在中心导杆上薄薄地涂上一层钟表油或缝纫机油，其他零部件均不得涂油；3.清洗机壳内壁，卸下刻度尺，检查指针磨擦力应为0.5-0.8N之间；4.不得旋转尾盖上已定位紧固的调零螺丝；5.不得自制或更换零部件；6.保养后应按要求进行率定试验，率定值应为80±2。

回弹仪的检定回弹仪有下列情况之一时应送法定部门检定，检定合格的回弹仪应具有检定证书：1.新回弹仪启用前；2.超过检定有效期限（有效期为半年）；3.累计弹击次数超过6000次；4.经常规保养后钢砧率定值不合格；5.遭受严重撞击或其他损害。

问与答：我的回弹仪当听到“嘣”的一声响时，老是不能读数怎么办？方法就是拆出来看看：原因有很多：1、里面的弹簧与前头弹的圆杆脱开了2、里面略斜的读数弹片压平了3、里面的大弹簧与主杆脱槽了4、没有及时保养，里面砂子太多，应擦干净后加点油润滑一下JJG 陕西省地方计量检定规程JJG(陕)06-2007混凝土回弹仪检定装置Verification Regulation of ConcreteRebound Hammer Verification Equipment2007 - 11 - 28 发布 2007 - 12 - 18实施陕西省质量技术监督局发布混凝土回弹仪检定Array装置检定规程Verification Regulation of ConcreteRebound Hammer Verification Equipment本检定规程经陕西省质量技术监督局于2007年11月28日批准，并自2007年12月18日起实施。

前言超声回弹综合法检测混凝土强度，是目前我国使用较广的一种结构中混凝土强度非破损检验方法。

它较之单一的超声或回弹非破损检验方法具有精度高、适用范围广等优点，受到检测单位和广大检测人员的欢迎。

为了统一检验程序和强度推定原则，提高检验结果的可靠性和可比性，原城乡建设环境保护部于１９８４年以城科字１５３号文，委托中国建筑科学研究院会同有关单位进行本规程的编制工作。

经过多次征求意见和修改，最后由建筑工程标准研究中心组织审查定稿。

根据国家计委计标〔１９８６〕１６４９号文“关于请中国工程建设标准化委员会组织推荐性工程建设标准试点工作的通知”，并经建设部领导同意，将《超声回弹综合法检测混凝土强度技术规程》纳入中国工程建设标准化委员会标准计划，并负责审批和组织实施。

现批准《超声回弹综合法检测混凝土强度技术规程》为中国工程建设标准化委员会标准，编号为ＣＥＣＳ０２∶８８，并推荐给工程建设有关单位检测混凝土强度时使用。

在使用过程中，如发现需要修改补充之处，请将意见和有关资料寄北京安外小黄庄中国建筑科学研究院建筑结构研究所。

中国工程建设标准化委员会１９８８年１１月２２日目录第一章总则第二章回弹仪第三章超声波检测仪器第四章测区回弹值及声速值的测量与计算第五章混凝土强度的推定附录一建立专用或地区混凝土强度曲线的基本要求附录二测区混凝土强度换算表附录三综合法测定混凝土强度曲线的验证方法附录四结构或构件混凝土强度计算汇总表附录五综合法测试原始记录表附录六用超声仪在空气中实测声速的检验方法附录七本规程用词说明附加说明第一章总则第１．０．１条本规程适用于以中型回弹仪、低频超声仪按综合法检测建筑结构和构筑物中的普通混凝土抗压强度值。

第１．０．２条在正常情况下，混凝土强度的验收与评定应按现行的国家标准《钢筋混凝土工程施工及验收规范》及《混凝土强度检验评定标准》执行。

当对结构的混凝土强度有怀疑时，可按本规程进行检测，以推定混凝土强度，并作为处理混凝土质量问题的一个主要依据。

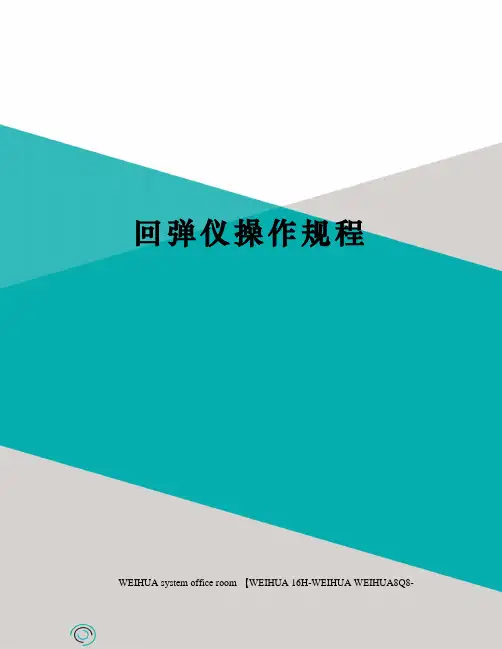

回弹仪操作规程WEIHUA system office room 【WEIHUA 16H-WEIHUA WEIHUA8Q8-回弹仪操作规程正确使用与操作回弹仪，可以较好地发挥其效能，提高测试的准确性。

因此，仪器使用人员必须按照规程的要求进行操作。

一、检查回弹仪各机械部位运转是否正常。

二、回弹仪检定与率定：1. 回弹仪有下例情况之一，应送检定单位校验，校验合格的回弹仪应具有检定合格证，其有效期为半年。

（1）新回弹仪启用前；（2）超过鉴定有效期；（3）数字式回弹仪数字显示的回弹值与指针直读示值相差大于1；（4）经保养后，在钢砧上的率定值不合格；（5）遭受严重撞击或其他损害。

２.回弹仪有下例情况之一，应在钢砧上进行率定试验：（1）进行构件测试前后，如连续数天测试，可在每天测试完毕后率定一次；（2）测试过程中对回弹值有怀疑时。

如率定试验结果不在规定的80±2的范围内，应对回弹仪进行常规保养后再进行率定，如再次率定仍不合格，应送检定单位检验。

（３）回弹仪率定步骤：回弹仪率定试验宜在室温为20±5℃的条件下进行，率定时钢砧稳固地平放在刚度大的混凝土地坪上，回弹仪向下弹击时，弹击杆分4次旋转，每次旋转约90o，弹击3~5次，取其中最后连续3次且读书稳定的回弹值进行平均作为率定值。

三、测定步骤：1．测区和测点布置（1）对于一般构件，测区数不宜少于10个。

当受检构件数量大于30个且不需提供单个构件推定强度或受检构件某一方向尺寸不大于且另一方向尺寸不大于时，每个构件的测区数量可适当减少，但不应少于5个。

（2）相邻两侧区的间距不应大于2m，测区离构件端部或施工缝边缘的距离不宜大于，且不宜小于。

（3）测区宜选在能使回弹仪处于水平方向的混凝土浇筑侧面。

当不能满足这一要求时，也可选在使回弹仪处于非水平方向的混凝土浇筑表面或底面。

（4）测区宜布置在构件的两个对称的可侧面上，当不能布置在对称的可侧面上时，也可布置在同一可测面上，且应均匀分布。

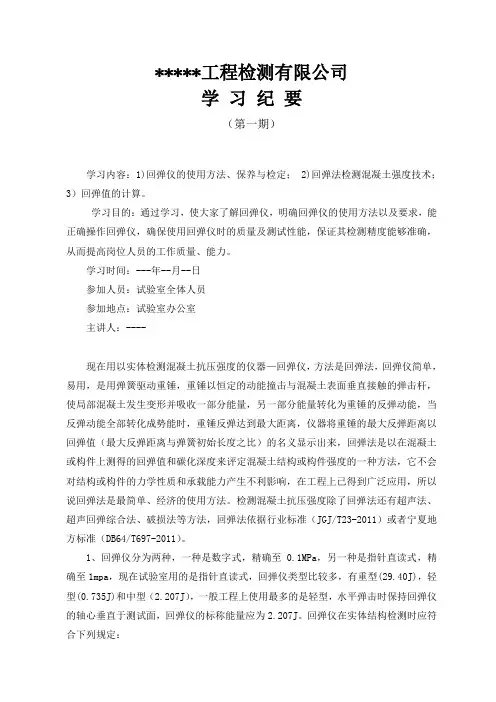

*****工程检测有限公司学习纪要（第一期）学习内容：1)回弹仪的使用方法、保养与检定； 2)回弹法检测混凝土强度技术；3）回弹值的计算。

学习目的：通过学习，使大家了解回弹仪，明确回弹仪的使用方法以及要求，能正确操作回弹仪，确保使用回弹仪时的质量及测试性能，保证其检测精度能够准确，从而提高岗位人员的工作质量、能力。

学习时间：---年--月--日参加人员：试验室全体人员参加地点：试验室办公室主讲人：----现在用以实体检测混凝土抗压强度的仪器—回弹仪，方法是回弹法，回弹仪简单，易用，是用弹簧驱动重锤，重锤以恒定的动能撞击与混凝土表面垂直接触的弹击杆，使局部混凝土发生变形并吸收一部分能量，另一部分能量转化为重锤的反弹动能，当反弹动能全部转化成势能时，重锤反弹达到最大距离，仪器将重锤的最大反弹距离以回弹值（最大反弹距离与弹簧初始长度之比）的名义显示出来，回弹法是以在混凝土或构件上测得的回弹值和碳化深度来评定混凝土结构或构件强度的一种方法，它不会对结构或构件的力学性质和承载能力产生不利影响，在工程上已得到广泛应用，所以说回弹法是最简单、经济的使用方法。

检测混凝土抗压强度除了回弹法还有超声法、超声回弹综合法、破损法等方法，回弹法依据行业标准（JGJ/T23-2011）或者宁夏地方标准（DB64/T697-2011）。

1、回弹仪分为两种，一种是数字式，精确至0.1MPa，另一种是指针直读式，精确至1mpa，现在试验室用的是指针直读式，回弹仪类型比较多，有重型(29.40J)，轻型(0.735J)和中型（2.207J），一般工程上使用最多的是轻型，水平弹击时保持回弹仪的轴心垂直于测试面，回弹仪的标称能量应为2.207J。

回弹仪在实体结构检测时应符合下列规定：①水平弹击时，在弹击锤脱钩的瞬间，回弹仪的标称能量为2.207J。

②回弹仪使用时的环境温度应为（﹣4~40）℃。

③在洛氏硬度HRC为60±2的钢砧上，回弹仪的率定值为80±2。

上海雷韵回弹仪,混凝土回弹仪,数显回弹仪使用说明书混凝土回弹仪适于检测一般建筑构件、桥梁及各种砼构件(板、梁、柱、桥架)的强度，是现场检测用的最广泛的混凝土抗压强度无损检测仪器。

这是获取混凝土质量和强度的最快速、最简单和最经济的测试方法。

数显回弹仪主要用于结构工程中普通混凝土抗压强度的非破损检测。

1、冲击功能：2.207J(0.225kgf.m)2、弹击拉簧钢度：785N/cm3、弹击锤冲程：75mm4、指针系统最大静摩擦力：0.5-0.8N5、刚钻率定平均值：80±21、一台主机可配多个机械头，确保检测工作顺利进行。

2、全中文大屏幕液晶显示，操作简单3、数字直方图双重显示回弹值，更直观4、与PC机连接，可自动生成报告机械回弹仪简单易用，仪器用弹簧对重锤加力，当弹簧释放时，冲击杆以恒定的能量撞击测试表面。

当重锤受冲击弹回时，滑块回弹至最高处，同时通过标尺指示回弹值。

1.将弹击杆顶住混凝土的表面，轻压仪器，使按钮松开，放松压力时弹击杆伸出，挂钩挂上弹击锤。

2.使仪器的轴线始终垂直于混凝土的表面并缓慢均匀施压，待弹击锤脱钩冲击弹击杆后，弹击锤回弹带动指针向后移动至某一位置时，指针块上的示值刻线在刻度尺上示出一定数值即为回弹值。

3.使仪器机芯继续顶住混凝土表面进行读数并记录回弹值。

如条件不利于读数，可按下按钮，锁住机芯，将仪器移至它处读数。

4.逐渐对仪器减压，使弹击杆自仪器内伸出，待下一次使用。

混凝土回弹仪的保养回弹仪有下列情况之一时应进行常规保养:1.弹击超过2000次；2.对检测值有怀疑时；3.钢砧率定值不合格；回弹仪，混凝土回弹仪，数显回弹仪常规保养方法应符合下列要求：1.使弹击锤脱钩后取出机芯，然后卸下弹击杆(取出里面的缓冲压簧)和三联件(弹击锤、弹击拉簧和拉簧座)；2.用汽油清洗机芯各部件，特别是中心导杆，弹击锤和弹击杆的内孔与冲击面。

清洗后在中心导杆上薄薄地涂上一层钟表油或缝纫机油，其他零部件均不得涂油；3.清洗机壳内壁，卸下刻度尺，检查指针磨擦力应为0.5-0.8N之间；4.不得旋转尾盖上已定位紧固的调零螺丝；5.不得自制或更换零部件；6.保养后应按要求进行率定试验，率定值应为80±2。
