百分表测量头分类与应用

百分表的使用方法和读数方法【实用版4篇】目录（篇1）1.百分表的简介与用途2.百分表的使用方法2.1 装夹百分表2.2 调整百分表2.3 测量工件3.百分表的读数方法3.1 读取小指针和大指针的刻度线3.2 计算测量值正文（篇1）百分表是一种精度较高的比较量具，主要用于检测工件的形状和位置误差等。

在使用百分表进行测量之前，需要了解其使用方法和读数方法。

接下来，我们将详细介绍百分表的使用方法和读数方法。

一、百分表的使用方法1.装夹百分表在使用百分表时，首先要将其装夹在专用表架或其他牢靠的支架上。

切勿贪图方便将百分表随便卡在不稳固的地方，这样会导致测量结果不准确，甚至可能损坏百分表。

2.调整百分表将百分表装夹在表架上后，可以随意调节其在表架上的上下、前后位置。

在使用前，需要调整百分表的触头，使其垂直于被检测的工件表面。

此外，还需确保测量杆有一定的初始测量压力，即在测头与工件表面接触时，测量杆应有 0.3~1mm 的压缩量。

3.测量工件在测量工件时，应先将工件调整到合适的位置，然后轻轻提起测量杆，使测头与工件接触。

在接触过程中，避免产生瞬时冲击力，以免影响测量结果。

测量时，需要注意保持测头与工件的接触稳定，避免工件的形状和位置发生改变。

二、百分表的读数方法1.读取小指针和大指针的刻度线在读取百分表的数值时，首先要读取小指针转过的刻度线（即毫米整数），然后再读取大指针转过的刻度线（即小数部分），并乘以 0.01。

2.计算测量值将小指针和大指针的刻度线数值相加，即可得到所测量的数值。

例如，如果小指针转过的刻度线为 0mm，大指针转过的刻度线为 0.87mm，那么测量值为 0.87mm。

通过以上方法，您可以熟练地使用百分表进行测量和读数。

目录（篇2）1.引言2.百分表的结构和原理3.百分表的使用方法3.1 选择合适的百分表3.2 安装百分表3.3 操作百分表4.百分表的读数方法4.1 读取固定刻度4.2 读取移动刻度4.3 读取总刻度5.结论正文（篇2）【引言】百分表是一种常用的测量工具，主要用于测量物体的长度、厚度、宽度等尺寸。

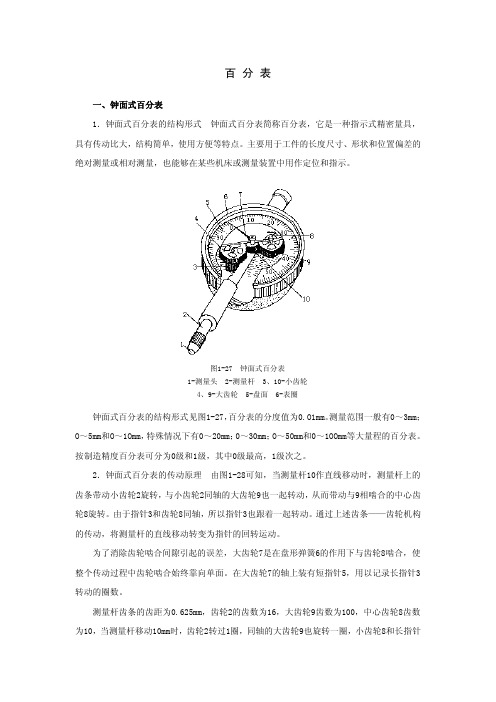

百分表一、钟面式百分表1．钟面式百分表的结构形式 钟面式百分表简称百分表，它是一种指示式精密量具，具有传动比大，结构简单，使用方便等特点。

主要用于工件的长度尺寸、形状和位置偏差的绝对测量或相对测量，也能够在某些机床或测量装置中用作定位和指示。

图1-27 钟面式百分表1-测量头 2-测量杆 3、10-小齿轮4、9-大齿轮 5-盘面 6-表圈钟面式百分表的结构形式见图1-27，百分表的分度值为0.O1mm。

测量范围一般有0～3mm；O～5mm和O～1Omm，特殊情况下有0～20mm；0～30mm；O～50mm和0～1OOmm等大量程的百分表。

按制造精度百分表可分为0级和1级，其中0级最高，1级次之。

2．钟面式百分表的传动原理 由图1-28可知，当测量杆10作直线移动时，测量杆上的齿条带动小齿轮2旋转，与小齿轮2同轴的大齿轮9也一起转动，从而带动与9相啮合的中心齿轮8旋转。

由于指针3和齿轮8同轴，所以指针3也跟着一起转动。

通过上述齿条——齿轮机构的传动，将测量杆的直线移动转变为指针的回转运动。

为了消除齿轮啮合间隙引起的误差，大齿轮7是在盘形弹簧6的作用下与齿轮8啮合，使整个传动过程中齿轮啮合始终靠向单面。

在大齿轮7的轴上装有短指针5，用以记录长指针3转动的圈数。

测量杆齿条的齿距为0.625mm，齿轮2的齿数为16，大齿轮9齿数为100，中心齿轮8齿数为10，当测量杆移动10mm时，齿轮2转过1圈，同轴的大齿轮9也旋转一圈，小齿轮8和长指针3则转过10圈，若测量杆上升1mm，长指针则转1圈。

由于百分表的表盘4上有100等分刻线，因此，当测量杆移动0.01mm时，长指针3转过1格。

由此可见，钟面式百分表的传动机构能将测杆的微小位移进行放大，这给读数带来很大的方便。

图1-28 钟面式百分表的传动原理1-拉伸弹簧2-小齿轮3-长指针4-表盘5-短指针6-盘形弹簧7、9-大齿轮8-中心齿轮 10-测量杆3．钟面式百分表的使用与维护(1)钟面式百分表的使用方法1)应按被测工件的尺寸和精度要求选用合适的百分表。

百分表原理及其使用方法胡超摘要：百分表是一种精度较高的比较量具，它只能测出相对数值，不能测出绝对数值，主要用于测量形状和位置误差，也可用于机床上安装工件时的精密找正。

在我们的生产设备检修、安装和调试过程中，应用比较广泛。

在此，本文将对其结构原理及使用方法给予概述。

关键词：百分表结构原理使用注意事项1、百分表应用范围及结构原理1.1 百分表的应用范围百分表是利用齿条齿轮或杠杆齿轮传动,将测杆的直线位移变为指针的角位移的计量器具。

适用于尺寸精度为IT6～IT8级零件的校正和检验,按其制造精度，可分为0级、1级、2级三种，0级精度较高。

百分表的读数准确度为0.01mm,测量范围为0-3、0-5、0-10mm。

使用时，应按照零件的形状和精度要求，选用合适的百分表精度等级和测量范围。

1.2 结构原理百分表是一种精度较高的比较量具，它只能测出相对数值，不能测出绝对数值，主要用于测量形状和位置误差，也可用于机床上安装工件时的精密找正。

百分表的结构原理如图1所示。

当测量杆1向上或向下移动1mm 时，通过齿轮传动系统带动大指针5转一圈，小指针7转一格。

刻度盘在圆周上有100个等分格，各格的读数值为0.01mm。

小指针每格读数为l mm。

测量时指针读数的变动量即为尺寸变化量。

刻度盘可以转动，以便测量时大指针对准零刻线。

图11.3 读数方法百分表的读数方法为：先读小指针转过的刻度线（即毫米整数），再读大指针转过的刻度线（即小数部分），并乘以0.01，然后两者相加，即得到所测量的数值。

2、百分表的使用与注意事项2.1 百分表的使用百分表常装在表架上使用。

常用表架有：万能表架、磁性表架和普通表架，如图2所示。

百分表可用来精确测量零件圆度、圆跳动、平面度、平行度和直线度等形位误差，也可用来找正工件。

图22.2 注意事项➢使用前，应检查测量杆活动的灵活性。

即轻轻推动测量杆时，测量杆在套筒内的移动要灵活，没有任何轧卡现象，每次手松开后，指针能回到原来的刻度位置。

百分表使用方法及注意事项一.使用前的准备工作1.按所测量工件的尺寸范围，选择测量方位合适的百分表。

2.检验百分表的灵敏程度，左手托住表的后部，度盘向前用眼观看，右手拇指轻推表的测头，实验量杆移动是否灵活。

二.使用方法1. 装夹：先把表夹在表架或专用支架上，所夹部位应尽量靠近下轴套根部（不影响旋动表圈），夹牢即可，不可夹得过紧，带耳环后盖需将表支架夹在带耳环后盖φ6.5孔中。

2. 校对零位：校对零位两种方法1）、旋转表的外圈，使度盘“0”对准指针。

2）、轻轻敲打表架的悬臂，使其升起或下降，通过升降量杆的压缩量，这等于旋转表指针去对准度盘的“0”位。

校对零位时，应使表的测头对好基准面，并使指针有0.3-1.0mm的压缩量，再紧住表。

对好零位后，应反复几次提落防尘帽（升落1-2mm左右），待针位稳定后方可旋转外圈对零，对零后还要反复见表的稳定性，直到针位既稳又准，方可使用。

3.测量测平面时，应使表的量杆轴线与所测表面垂直；测量圆柱体时，量杆轴线应通过工件中心并与母线垂直。

测量过程中，大小指针都在转动，分度值位0.01mm，大针每转一格位0.01mm，大指针转一圈，测量时，应记住大小指针的起始值，待测量后所测取值再减去起始值，看读书时，实现应垂直于度盘看指针位置，以防出现视差。

如果指针停在刻线之间，可以估读，估读到千分位。

如需读取公差范围，可使用带公差指针的挡圈的百分表。

检测室，可将两个公差指针挡圈分别转至所需公差即可。

三.注意事项1.不能用表去测量表面粗糙度的毛坯工件或者凹凸变化量很大的工件，防止过早损坏表的零件，使用中应避免量杆过多的做无效的运动，以防加快传动件的磨损。

2.测量时，量杆的移动不宜过大，更不可超过它的量程终止端，绝对不可敲打表的任何部位，乙方损坏表的零件。

3.不要无故拆卸表内零件，不许将表浸放在冷却液或其他液体内使用。

4.百分表使用后，要擦净装盒，不能任意涂擦油类，以防粘上灰尘影响灵活性。

目录• 1 基本结构• 2 测量原理• 3 读数方法• 4 测量方法• 5 使用方法•内径百分表 - 基本结构内径百分表内径百分表测量架的内部结构，在三通管3的一端装着活动测量头,另一端装着可换测量头，垂直管口一端，通过连杆装有百分表。

活动测头的移动，使传动杠杆回转，通过活动杆，推动百分表的测量杆，使百分表指针产生回转。

由于杠杆的两侧触点是等距离的，当活动测头移动1mm时，活动杆也移动1mm，推动百分表指针回转一圈。

所以，活动测头的移动量，可以在百分表上读出来。

两触点量具在测量内径时，不容易找正孔的直径方向，定心护桥和弹簧就起了一个帮助找正直径位置的作用，使内径百分表的两个测量头正好在内孔直径的两端。

活动测头的测量压力由活动杆上的弹簧控制，保证测量压力一致。

内径百分表活动测头的移动量，小尺寸的只有0～1mm，大尺寸的可有0～3mm，它的测量范围是由更换或调整可换测头的长度来达到的。

因此，每个内径百分表都附有成套的可换测头。

国产内径百分表的读数值为0.01mm，测量范围有 10～18；18～35；35～50；50～内径百分表 - 测量原理用内径百分表测量内径是一种比较量法，测量前应根据被测孔径的大小，在专用的环规或百分尺上调整好尺寸后才能使用。

调整内径百分尺的尺寸时，选用可换测头的长度及其伸出的距离 (大尺寸内径百分表的可换测头，是用螺纹旋上去的，故可调整伸出的距离，小尺寸的不能调整 )，应使被测尺寸在活动测头总移动量的中间位置。

内径百分表的示值误差比较大，如测量范围为35～50mm的，示值误差为±0.015mm。

为此，使用时应当经常的在专用环规或百分尺上校对尺寸(习惯上称校对零位)，必要时可由块规附件装夹好的块规组上校对零位，并增加测量次数，以便提高测量精度。

内径百分表的指针摆动读数，刻度盘上每一格为0.01mm，盘上刻有100格，即指针每转一圈为1mm。

内径百分表 - 读数方法1、百分表圆表盘刻度为100，长指针在圆表盘上转动一格为0.01毫米，转动一圈为1毫米；小指针偏动一格为1毫米。
