第六章 计算机网络基础知识

第六章 计算机网络基础知识

第六章计算机网络基础知识1.【单选】TCP的中文含义是什么_______？A. 信息协议B. 内部协议C. 网络互联协议D. 传输控制协议正确答案是：D2.【单选】在Internet基本服务功能中，远程登录使用的命令是______。

A. mailB. openC. ftpD. telnet正确答案是：D3.【单选】帧中继Frame Relay.交换是以帧为单位进行交换，它是在_______上进行的。

A. 物理层B. 数据链路层C. 网络层D. 运输层正确答案是：B4.【单选】用双绞线连接的网络单段线路的最大长度为（）。

A. 100米B. 185米C. 200米D. 500米正确答案是：A5.【单选】计算机通信协议的TCP称为_________A. 传输控制协议B. 网间互联协议C. 邮件通信协议D. 网络操作系统协议正确答案是：A6.【单选】电子邮件（Email）是______。

A. 有一定格式的通信地址B. 以磁盘为载体的电子信件C. 网上一种信息交换的通信方式D. 计算机硬件地址正确答案是：C7.【单选】IP地址是由（）组成。

A. 三个点分隔着主机名、单位名、地区名和国家名B. 三个点分隔着4个0-255的数字C. 三个点分隔着4个部分，前两部分是国家名和地区名，后两部分是数字D. 三个点分隔着4个部分，前两部分是主机名和单位名，后两部分是数字正确答案是：B8.【单选】计算机网络技术包含的两个主要技术是计算机技术和（）。

A. 微电子技术B. 通信技术C. 数据处理技术D. 自动化技术正确答案是：B9.【单选】按照网络分布和覆盖的地理范围，可将计算机网络分为（）。

A. 局域网、互联网和internet网B. 广域网、局域网和城域网C. 广域网、互联网和城域网D. Internet网、城域网和Novell网正确答案是：B10.【单选】所谓媒体是指？（）A. 信息标示和传播的载体B. 各种信息的编码C. 计算机的输入输出信息D. 计算机屏幕显示的信息正确答案是：A11.【单选】将一台计算机以仿真终端方式登陆到一个远程的分时计算机系统称为_______。

计算机网络

计算机网络

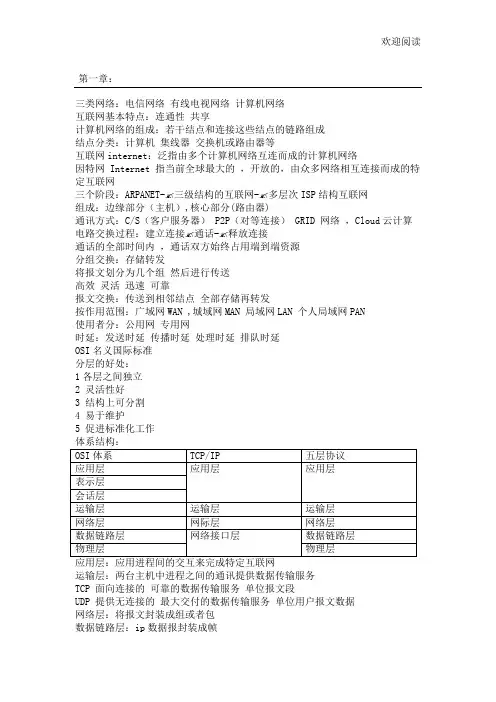

欢迎阅读第一章：三类网络：电信网络有线电视网络计算机网络互联网基本特点：连通性共享计算机网络的组成：若干结点和连接这些结点的链路组成结点分类：计算机集线器交换机或路由器等互联网internet：泛指由多个计算机网络互连而成的计算机网络因特网 Internet 指当前全球最大的，开放的，由众多网络相互连接而成的特定互联网运输层：两台主机中进程之间的通讯提供数据传输服务TCP 面向连接的可靠的数据传输服务单位报文段UDP 提供无连接的最大交付的数据传输服务单位用户报文数据网络层：将报文封装成组或者包数据链路层：ip数据报封装成帧物理层：透明传输比特流实体：任何可以发送或接收信息的软件进程协议：控制两个对等实体进行通信的规则的集合两个对等的实体间的通讯：使得本层能够向上一层提供服务要实现本层还需要使用下一层的提供的服务第二章：物理层的基本概念：作用：透明传输比特流特性：1.机械特性2电气特性 3功能特性 4过程特性数据通讯系统组成：源系统传输系统目的系统3.透明4.多种网络层协议5.多种链路PPP协议的组成1.一个将IP数据包封装到串行链路的方法2.一个用来建立和配置测试数据链路连接的LCP3.一套网络控制协议NCP局域网的特点：一个单位所有地理范围和站点数目均有限局域网优点：1.广播功能一个站点可以很方便访问全网2.便于系统的扩展和逐渐演变3.提高系统的可靠性CSMA的要点：载波监听---✍碰撞检测---✍边听边发---✍碰撞停止-✍随机重复CSMA要点解释载波监听：不管在发送前还是发送中各个站点必须不停的检测信道碰撞检测：同一时间只能允许一台计算机发送数据边听边发：即适配器边发送数据边检测信道上的信号电压变化情况以便判断自己在发送数据时其他的站点是否也在发送数据1.IP层抽象的互联网只能看到IP数据报2.路由器只根据目的站IP地址的网络路由选择3.局域网的链路只能看到MACIP层分组转发划分子网原因：1.IP地址空间利用率有时很低2.给物理网络分配网络号会使路由表太大3.两级IP不够用路由器选择协议1.内部网关协议2.外部网关协议RIP的特点是：1.仅和相邻路由器交换信息2.路由器交换信息是当前路由器所知道的全部信息3.按固定的时间间隔交换路由信息格式：源端口目的端口长度检验和TCP概述1.面向连接的运输层2.TCP是点对点3.TCP提供可靠交付4.TCP提供全双工5.面向字节流TCP的连接套接字Socket=IP地址：端口第六章应用层应用层协议：通过位于不同的多个应用进程之间的通信和协同工作完成客户服务器方式：客户服务器客户是服务请求方服务器是服务提供方域名解析 DNSMail(三级域名).cctv（二级域名）.com（顶级域名）（1）国家顶级域名 CN中国 US 美国 uk 表示（2）通用顶级域名 com公司 net 网络服务机构 org 非盈利组织 int 国家组织模2运算结果为：余数为1001，所以CRC校验码为1001。

第六章网络基础知识及答案

第六章网络基础知识及答案

第六章网络基础一、选择题1．在开放系统互连参考模型(OSI)中，最底层是。

A.物理层 B．网络层 C．传输层 D．数据链路层2．在计算机网络发展过程中，对计算机网络的形成与发展影响最大。

A．OCTPUS B．Nowell C．DATAPAC D．ARPANET3．为了指导计算机网络的互联、互通和互访，ISO颁布了OSI参考模型，其基本结构分为( )。

A． 4层 B. 5层 C. 6层 D. 7层4．是属于网络传输媒体。

A．电话线、电源线、接地线 B．电源线、双铰线、接地线C．双铰线、同轴电缆、光纤 D．电源线、光纤、双铰线5．不是信息传输速率比特的单位。

A．bit/s B．b/s C．bps D．t/s6．网络类型按地理范围分为。

A．局域网、以太网、广域网 B．局域网、城域网、广域网C．电缆网、城域网、广域网 D．中继网、局域网、广域网7．下列操作系统中不是NOS(网络操作系统)的是。

A．DOS B．NetWare C．Windows NT D．Linux8．局域网硬件中占主要地位的是。

A. 服务器B. 工作站 C．公用打印机 D．网卡9．LAN是的英文的缩写。

A．城域网 B．网络操作系统 C．局域网 D．广域网10. 计算机网络与一般计算机互联系统的区别是有无为依据。

A. 高性能计算机 B．网卡 C．光缆相连D．网络协议11．计算机网络的通信传输介质中速度最快的是。

A．同轴电缆 B．光缆 C．双绞线 D．铜质电缆12．通过网上邻居将网络上某计算机共享资源中的文件删除后。

A.不可恢复B.可以在本机回收站中找到C.可以在网络上其他计算机上找到D.可以在被删除的计算机上找到13．OSI模型的最高层是，最低层是。

A. 网络层/应用层 B．应用层/物理层C. 传输层/链路层 D．表示层/物理层14．以下不是计算机网络常采用的基本拓扑结构。

A. 星型结构 B．分布式结构 C．总线结构 D．环型结构15．计算机网络最显著的特征是。

《计算机系统结构》第六章IO系统

《计算机系统结构》第六章IO系统

Left Symmetric Distribution
• Parity disk = (block number/4) mod 5 • Eliminate the parity disk bottleneck of RAID 4 • Best of large read and large write performance • Can correct any single self-identifying failure • Small logical writes take two physical reads and two physical writes. • Recovering needs reading all nonfailed disks
1. RAID0
– 数据分块，即把数据分布在多个盘上。 – 非冗余阵列、无冗余信息。 – 严格地说，它不属于RAID系列。
A
B
C
D
E
I
F
J
G
K
H
L
M
N
O
etc...
RAID0中的数据映射
逻辑盘 物理盘 0 物理盘 1 物理盘 2 物理盘 3
条带0
条带 1 条带 2 条带 3 条带 4 条带 5 条带 6 条带 7 阵列管理
实时性：在I/O设备提出中断、DMA等请求时，CPU 要及时响应，完成必要的I/O操作或控制。例如： Keyboard、Printer、COM、Mouse、定时器等。 与设备无关性：通过制定统一的接口标准(物理接口、 软件接口)，使得应用程序依据这一接口可以访问或 支持各种I/O设备。
I/O系统的层次结构
独立的地址和 1. 总线的设计 数据总线
数据总线 宽度
