《热水供暖系统》课件

控制部件与附件
控制部件与附件：控制供暖系统运行和监测系统状态的部件和附件。
控制部件与附件是供暖系统中实现智能化控制和安全保障的部分。通过控制部件，可以调节供暖系统的温度、流量等参数，实现节能运行；同时，监控系统状态，及时发现并解决故障，保证供暖系统的正常运行。常见的控制部件与附件包括温控阀、压力表、温度计等。
02
定期检查
定期对系统的各个部件进行检查，如管道、阀门、散热器等，确保其完好无损。
01
03
清洗与除垢
定期对系统进行清洗，清除管道内壁的污垢和杂质，保证水流顺畅。
防腐与保温
对金属部件进行防腐处理，对管道和设备进行保温，防止热量损失和冷凝水产生。
05
04
更换磨损部件
对磨损严重的部件进行更换，如轴承、密封圈等，确保系统正常运行。
散热设备是供暖系统中直接与室内空气接触的部分，负责将热源产生的热量传递给室内，提高室内温度。不同类型的散热设备适用于不同的供暖场景和需求，如散热器适用于普通住宅，地暖适用于高端住宅和公共场所。
连接部件与管道
连接部件与管道：连接热源、散热设备和控制系统，使水循环流动的部件和管道。
连接部件与管道是供暖系统中不可或缺的部分，负责将热源产生的热量传递给散热设备，同时将散热设备中的回水送回热源进行再次加热。高质量的连接部件与管道能够保证水循环的顺畅和系统的稳定性，提高供暖效率。
详细描述
热水供暖系统是一种常见的供暖方式，通过加热媒介（通常是水）在系统中循环流动，将热量传递给室内，以达到供暖的目的。该系统通常包括热源、循环泵、散热器、管路等部分。
系统分类与特点
总结词
介绍热水供暖系统的不同类型及其特点。

供热[]PPT课件

②使用年限短。由于多采用间歇运行，管道易被空气氧化腐蚀。
③蒸汽系统热损失大，热能利用率低。疏水器漏汽，凝回水产生二次蒸汽，管件损坏等跑、滴、漏现象严重。
④热惰性小，系统加热冷却速度很快，房间温度变化幅度较大，但这一点可适用于人群短时间迅速集散的建筑，如礼堂、剧院等。
3、低压蒸汽供暖系统（见图）
精品课件
3
一、供暖（采暖）
1、定义
▪ 供暖就是用人工方法向室内供给热量，保持一定的室内温度，以创造适宜的生活条件或工作条件的技术。
2、系统组成
（1）热媒制备（热源）（2）热媒输送（供热管道）
（3）热媒利用（1）局部供暖系统（电热供暖等）
（2）集中式供暖系统
▪ 同程式系统（见图）：
增加了回水管长度，使得各分立管循环环路的管长相等，环路间的
压力损失易于平衡，热量分配易于达到设计要求。
精品课件
10
三、蒸气供暖系统
1、原理
2、以蒸汽作为热媒的优缺点
（1）优点
①适用面广，能满足多种热用户要求，特别是生产工艺用热。
②蒸汽在散热器或热交换器中，因温度和传热系数都比较高, 可减少散热设备面积，降低设备费用。
外墙窗台下。这样沿散热器上升的对流热气流，能阻止从
玻璃窗渗入的冷空气进入室内，使流进室内空气比较暖和、
舒适。
精品课件
22
精品课件
23
精品课件
24
二、膨胀水箱及膨胀罐
1、作用
（1）重力循环系统
①吸收系统中热水膨胀的体积； ②补充因冷却和漏失所造成的系统水的不足； ③排气。
（2）机械循环系统
①吸收系统中热水膨胀的体积； ②补充因冷却和漏失所造成的系统水的不足； ③定压。

供热工程全套ppt课件

下几部分进行计算。
Q'
Q1'.j
Q' 1.x
Q2'
Q3'
围护结构的基本耗热量
围护结构的附加耗热量
冷风渗透耗热量冷风侵入耗热量
第二节围护结构基本耗热量
供暖控制对象：室内温度（干球温度）空调控制对象：温度、相对适度、风速、洁净度
围护结构的基本耗热量，计算公式：
式中
q ' aK F (tn
修正系数
2 1 / 或 (2 3 ) / 21
0.09~0.19 0.20~0.39 0.40~0.69 0.70~0.99
0.86 0.93 0.96 0.98
两向非匀质围护结构传热系数K值，再用下式确
定：
1
1
K
R0 Rn R p j Rw
W/ m2·℃
划分地带法
非保温地面的传热系数和热阻
1—楼梯间及竖井热压分布线
2—各层外窗热压分布线
理论热压
Pr （hz h ）（ w n'）g
热压作用原理图
曲线1—楼梯间及竖井热压分布线；曲线2—各层外窗热压分布线
式中 Kt ——理论热压，Pa
冬季建筑物的内、外温度不同，由于空气的密度差，室外空气在底层一些楼层的门窗缝隙进入，通过建筑物内部楼梯间等竖直贯通通道上升，然后在顶层一些楼层的门窗缝隙排出。这种引起空气流动的压力称为热压。
二、供暖室外计算温度 t w
围护结构的热惰性原理
不保证天数的原则三、温差修正系数
计算与大气不直接接触的外围护结构的基本耗热量
q ' K F (tn th )a
a
tn th
tn

供热系统课件

确保供热系统正常运行
控制供热质量
监测能源消耗
定期检查供热系统的各个部件，确保其正常工作。
根据用户需求和系统运行状况，调整供热温度和流量，确保供热质量。
实时监测供热系统的能源消耗，优1
定期检查与保养
对供热系统的关键部件进行定期检查，及时发现并处理潜在
供热系统的分类
根据热源
分为集中供热系统和分散供热系统。集中供热系统通常使用大型锅炉房或热电厂作为热源，向城市或区域内的用户提供热能；分散供热系统则通常使用小型锅炉房或独立热源，为特定建筑或小范围区域内的用户提供热能。
根据媒介
分为水暖系统和气暖系统。水暖系统通过热水或蒸汽作为媒介传递热能，而气暖系统则使用空气作为媒介。
修复与恢复
对故障部件进行修复或更换，使供热系统恢复正常运行状态。
04
供热系统的能效与环保
供热系统的能效评价
能效评价标准
根据国家或地区的相关标准，对供热系统的能效进行评价，包括热效率、热量传输效率等指标。
能效监测与评估
建立能效监测机制，定期对供热系统进行能效评估，及时发现和解决能效问题。
能耗分析
通过分析供热系统的能耗数据，找出能耗瓶颈，提出针对性的节能措施。
供热系统的节能技术
热泵技术
利用热泵将低位热源转化为高位热能，提高能源利用效率。
智能控制技术
余热回收技术
通过余热回收装置，将排烟、冷却介质等余热进行回收再利用，减少能源浪费。
采用自动化和智能化控制技术，实现供热系统的优化运行，降低能耗。
供热系统设计的流程
需求分析
首先对用户的需求进行深入分析，了解供暖面积、供暖质量要求等。
详细设计

供暖系统简介-很有价值 PPT课件

度减小，同时受着从散热器
ρg
流回来密度较大的回水的驱
3
动，使热水沿供水干管上
升，流入散热器。在散热器
2
h
h1
1
4 ρh
h0
内水被冷却，再沿回水干管流回锅炉。
A
P左
P右
A
1.2 热水供暖系统
循环作自用然压循力环：热水供暖系统
5
P左=g(ρhh0+ρgh+ρgh1)
P右=g(ρhh0+ρhh+ρgh1)
在估算建筑物的供暖热负荷时，可用热指标法。常用的热指标法有两种形式，
一种是单位面积热指标法；另一种是在室内、外温差为1oC时的单位体积热指标法。
1.2 热水供暖系统
热水供暖系统
以热媒介温度，可分为： 1．低温热水供暖系统（小于100度）
2．高温热水供暖系统
按立管数：
1．单管
2．双管
双管：散热器的供、回水管是两根管道。
需要修正的耗热量等于垂直的外围护结构(门、窗、外墙及用顶的垂直部分)的基本耗热量和其它附加(修正) 耗热量的总和乘以相应的高度附加率。
热负荷
1.1 热负荷
由于影响进入室内的冷空气量的因素很多，如风压、缝隙宽度等，因此计算准确很困难，相关计算可参考设计手册。
1.1 热负荷
热负荷
五、建筑热负荷估算方法

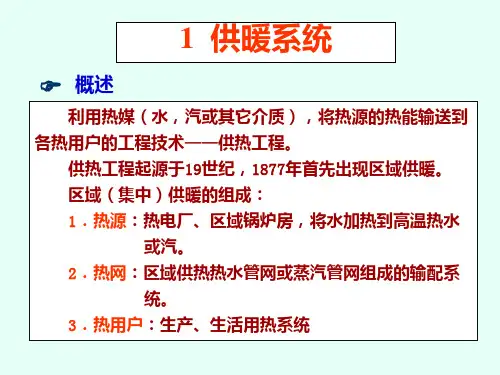

1 供暖系统
供暖系统的分类：
冬季向建筑系统提供热量的工程设备被称为供暖系统。通常将供暖系统根据其热源和散热器的布置方式分为：一．局部供暖系统：热源与散热设备合并为一个整体，分散设置于各个房间里，称为局部供暖特点：简易，脏或耗能大。 1．火炉供暖 2．煤气(天然气）供暖（壁挂炉） 3．电热供暖二．集中供热系统，热源远离供暖房间，供热由热源，输热管道，散热设备构成。根据热媒不同，有热水供暖，蒸汽供暖，热空气供暖三类。集中供暖的特点：供热量大，节约燃料，污染小，费用低。

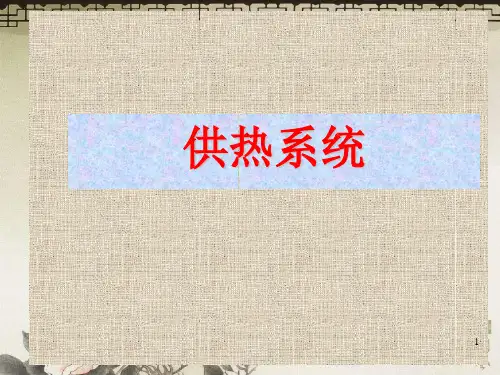

供热系统介绍ppt课件

降低，以增大系统的作用压力。如果锅炉中心与底层散热器中心垂直距离较小，宜采用单管上供下回式，最好是单管垂直串联。
• （3）膨胀水箱宜设置在供水总立管顶部，据顶300～500mm。系统的供回水干管沿水流方向设向下坡，坡度为0.5%~1%，散热器支管坡度为1～2%。便于排气。
23
散热器供暖系统
道使用寿命长，便于进行供热调节。 • 蒸汽供暖系统：蒸汽的密度小，产生的
水静压力小。蒸汽的热惰性小，升温快。热媒流量小，节省管材，所需散热面积小，设备投资小。
12
散热器供暖系统
• 1、热水供暖系统分类 • 按驱动水的循环动力不同： • 重力（自然）循环系统、机械循环系统
13
散热器供暖系统
• 按供回水方式不同分为：单管系统（单管顺流、单管跨越）、双管系统；
• 2、机械循环热水采暖系统 • 靠水泵的动力使水在系统中循环。特点
是管径小、升温快，但耗费电能，维修量大。
24
散热器供暖系统
• 上供下回式垂直双管系统
• 适用条件：室温有调节要求的建筑。
• 特点：是最常用的双管系统做法。排气方便；室温可调节；易产生垂直失调。
25
散热器供暖系统
• 垂直双管下供上回式
• 适用条件：高温水、室温有调节要求的建筑。
• 特点：有利于减轻垂直失调；排气方便；散热器传热系数小，所需散热器面积大。
26
散热器供暖系统
• 垂直双管下供下回式系统 • 适用条件：室温有调节要
求且顶棚不能敷设干管的建筑。 • 特点：减轻垂直失调；建筑物顶棚下无干管，比较美观。下供下回式系统还可以分层施工，分期投入使用，便于冬季施工。 • 排气不便。系统的排气可通过在顶层散热器设放气阀或设置空气管来集中排气。

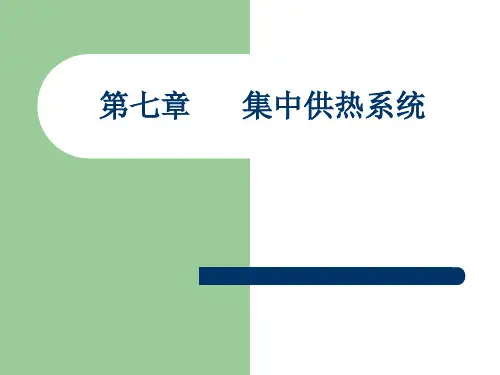

第一讲集中供热系统的介绍ppt课件

特点：
管内有蒸汽，适用于供热区域小地形坡向凝水箱，锅炉房位置应是该区最低处。开式系统
§7-2 蒸汽供热系统
2.两相流的凝水回收系统(余压回水系统)
特点
1.汽、水两相流 2.凝水管粗 3.作用半径由背压值确定。 4.地势起伏无影响，应用于用汽参数 5.一致用汽点分散蒸汽系统中 6.开式
§7-2 蒸汽供热系统
3.重力式满管流凝结水回收系统特点
a.对地势有要求 b.室外管不含汽，管径小 c.开式
小结：上述三种开式，排汽管放掉二次蒸汽，空气进入系统，会腐蚀管道。
§7-2 蒸汽供热系统
4.闭式余压凝结水回收系统
特点：闭式余压系统就是用闭式水箱代替余压系统种的开式水箱，系统腐蚀减弱，运行复杂。
b.水质保证条件下是良好的锅炉补水
c.能否合理设计与运行是凝水回收的关键
注：凝水回收系统条件复杂
§7-2 蒸汽供热系统
非满管流的凝结水回收系统
按是否与大气相同分类
开式
闭式
按流动方式分类
单相两相
满管流非满管流
按流动动力分类
重力回水机械回水(加压回水)
§7-2 蒸汽供热系统
1 非满管流的凝结水回收系统(低压自流式)
D.在利用低位热能方面，开式系统比闭式系统要好些
§7-2 蒸汽供热系统
特点
a.应用在以工业区、工业负荷为主要负荷 b.可用单管(用汽参数大致相同)或多管(按压力分送)供热
C.回收或不回收凝水(由用汽性质、经济性决定 )
生产生产工艺热用户与蒸汽网路的连接
蒸汽供暖用户与蒸汽网路的连接
热水供暖用户与蒸蒸汽喷射泵推动下的
的用热设备放出热量后，沿网中回水管返回热源。

供热培训课件PPT

除故障。
管道泄漏
如发现供热管道有泄漏现象，应立即停用并修复，防止泄漏扩大
。
散热器不热
如散热器不热，可能是由于气堵、水路堵塞等问题，需要检查并
排除故障。
03
供热系统的节能减排
节能减排的意义
1 2
节能减排是社会发展的必然趋势
随着全球能源危机和环境问题日益严重，节能减排已成为各国政府和社会的共识，是实现可持续发展的重要手段。
法律法规与标准规范
相关法律法规
01
02
03
04
《中华人民共和国节约能源法》
《中华人民共和国环境保护法》
《中华人民共和国大气污染防治法》
《中华人民共和国水污染防治法》
标准规范
01
02
03
04
《供热工程设计规范》
《供热系统节能改造技术规范》
《供热系统运行管理规范》
《供热系统节能监测技术规范》
控制系统
用于监控和控制供热系统的运行。
供热系统的分类
按热媒种类分类
热水供热系统、蒸汽供热系统等。
按供热范围分类
局部供热系统、区域供热系统等。
按供热方式分类
集中供热系统、分散供热系统等。
供热系统的运行原理
01
热媒在热源中被加热，通过热网输送到热用户，实现热量传递。
02
控制系统根据温度、压力等参数对供热系统进行调节，确保供热质量。
节能减排有利于降低能源消耗
通过采取节能措施，可以有效降低供热系统的能源消耗，节约能源成本，提高能源利用效率。
3
节能减排有利于减少污染物排放
减少供热系统的污染物排放，可以减轻对环境的压力，改善空气质量，保护生态环境。

供热工程第三课热水供暖系统ppt课件

• 9.81×1×(977.81－961.92)=156 Pa。
• 重力循环热水供暖系统维护管理简单，不需消耗电能。但由于其作用压力小、管中水流速度不大，所以管径就相对大一些，作用范围也受到限制。自然循环热水供暖系统通常只能在单幢建筑物中使用，作用半径不宜超过50m。
1P4 68
2.重力循环热水供暖系统的主要型式
1P0 67
一、重力（自然）循环热水供暖系统
5
h1
ρg
3
2
h
1
4 ρh
h0
A
P左
P右
A
1P1 67
1.系统工作原理及其作用压力
当水在锅炉内加热后，水的密度减小，上升；在散热器内被冷却后，水的密度增加，沿回水管道返回锅炉。整个系统的循环动力即供回水的密度差。维持该系统循环流动的压力称为自然作用压力。重力循环热水供暖系统的循环作用压力的大小取决于水温（水的密度）在循环环路的变化。
10
(b)
3P5 73
立管
3
I
II
4
III
IV
V
3
1 2
3P6 73
上供下回式管道系统 • 对各系统布置进行比较 • 对各系统特点进行比较 • 对各系统优缺点进行比较
37
机械循环下供下回热水供暖系统
它有如下特点： • （1）在地下室布置供水干管，管路直接散热
给地下室，无效热损失小。 • （2）在施工中，每安装好一层散热器即可开
3P4 73
机械循环上供下回式系统
i=0.5%～1%
8
2 单管顺流式系统的特点是：
❖立管中全部的水量顺次
4
流入各层散热器。顺流
5

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

米的三层以下有室温调节要求的建筑。 • 特点：易产生垂直失调。室温可调节。
散热器供暖系统
• 单户式 • 适用条件：作用半径小于20米的单户单
层建筑。
散热器供暖系统
• 重力循环系统设计要求
• （1）一般只适用于单幢建筑物，其作用半径不宜超过50m。
• （2）通常采用上供下回式，锅炉位置应尽量降低，以增大系统的作用压力。如果锅炉中心与底层散热器中心垂直距离较小，宜采用单管上供下回式，最好是单管垂直串联。
• 特点：水力稳定性好；排气方便；安装构造简单。
散热器供暖系统
低于0.07Mpa； • （3）真空蒸汽供暖系统，压力低于大
气压力。
散热器供暖系统
• 按照回水动力不同： • （1）重力回水蒸汽供暖系统；靠坡
度。 • （2）机械回水蒸汽供暖系统。靠水
泵。
散热器供暖系统
• 四、各类供暖系统的形式和特点 • 1、重力循环热水采暖系统 • 重力循环热水供暖系统是靠水的密度差
• 上供下回式垂直双管系统
• 适用条件：室温有调节要求的建筑。
• 特点：是最常用的双管系统做法。排气方便；室温可调节；易产生垂直失调。
散热器供暖系统
• 垂直双管下供上回式
• 适用条件：高温水、室温有调节要求的建筑。
• 特点：有利于减轻垂直失调；排气方便；散热器传热系数小，所需散热器面积大。
水静压力小。蒸汽的热惰性小，升温快。热媒流量小，节省管材，所需散热面积小，设备投资小。
散热器供暖系统
• 1、热水供暖系统分类 • 按驱动水的循环动力不同： • 重力（自然）循环系统、机械循环系统
散热器供暖系统
• 按供回水方式不同分为：单管系统（单管顺流、单管跨越）、双管系统；
• 按管道敷设方式不同分为：垂直式系统、水平式系统。
•
3—蒸汽汽轮机
•
4—发电机 5—热用户
•
6—给水泵
区域锅炉房集中供热系统
• 以区域大锅炉房内的热水锅炉或蒸汽锅炉提供高温水或蒸汽，经二次换热后，进行较大范围供热的系统。
局部锅炉房分散供热
• 由小区内的锅炉房直接生产低温热水，供小区内几栋建筑物用热；锅炉设在单个建筑物内，供应该栋建筑物用热；
散热器供暖系统
• 垂直双管下供下回式系统 • 适用条件：室温有调节要
求且顶棚不能敷设干管的建筑。 • 特点：减轻垂直失调；建筑物顶棚下无干管，比较美观。下供下回式系统还可以分层施工，分期投入使用，便于冬季施工。 • 排气不便。系统的排气可通过在顶层散热器设放气阀或设置空气管来集中排气。
进行循环的供暖系统。 • 优点：装置简单，操作方便，没有噪声，
不耗电能。 • 缺点：升温慢，系统作用压力小，管径
大，初投资高。
散热器供暖系统
• 单管上供下回式（最常用的系统形式） • 适用条件：作用半径不超过50米的多层
建筑。
散热器供暖系统
• 双管上供下回式 • 适用条件： • 作用半径不超过50
散热器供暖系统
• 按水温不同来分： • 低温水供暖系统（<＝100℃）、高温水
供暖系统（>100℃）。
散热器供暖系统
• 按并联环路长度不同来分： • 同程式系统、异程式系统。
散热器供暖系统
• 2、蒸汽供暖系统 • 根据供汽压力不同分为： • （1）高压蒸汽供暖系统，压力高于
0.07Mpa（70kPa，7m水柱）； • （2）低压蒸汽供暖系统，压力等于或
供热系统Biblioteka 供热方式• 集中供热：热电联产（热电厂）集中供热和区域锅炉房集中供热
• 分散供热：小区锅炉房（局部锅炉房）供热、楼栋式锅炉供热、热泵机组或直燃机冷热机组供热和分户供热等。
热电厂集中供热系统
• 以热电厂为一次热源的供热系统；由热电厂同时供电和供热，又称为热电联产。
•
1—锅炉 2—过热器
散热器供暖系统
• 垂直双管中供式系统
• 适用条件：顶层供水干管无法敷设或边施工边使用的建筑或“品”字形建筑。
• 特点：可解决一般供水干管挡窗问题；对扩建有利；排气不便。
散热器供暖系统
• 上供下回式垂直单管顺流式系统
• 上供下回式垂直单管跨越式系统
• 适用条件：一般多层建筑。

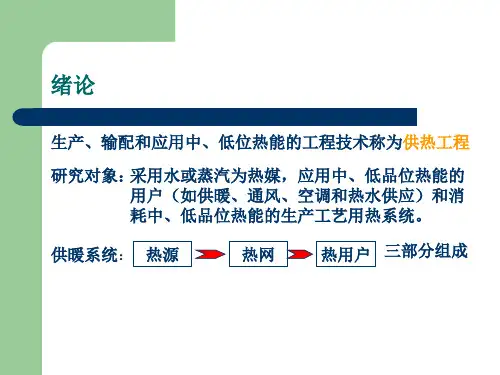

供热系统的组成
• 热源：热电厂、区域锅炉房、地热等 • 热网：管道系统 • 热用户：供暖、通风、空调、生活热水、
生产工艺 • 供暖为主。
供暖系统的组成
• 从建筑物入口开始，系统由管道、散热设备和附件组成，室外管网输送的热媒在管道及散热设备中流动，实现向室内供应热量，以维持室内需要的温度。
• 散热器供暖系统、地板供暖系统。
• （3）膨胀水箱宜设置在供水总立管顶部，据顶300～500mm。系统的供回水干管沿水流方向设向下坡，坡度为0.5%~1%，散热器支管坡度为1～2%。便于排气。
散热器供暖系统
• 2、机械循环热水采暖系统 • 靠水泵的动力使水在系统中循环。特点
是管径小、升温快，但耗费电能，维修量大。
散热器供暖系统
散热器供暖系统
• 一、供暖系统的热媒及其选择 • 热水和蒸汽。 • 民用建筑：宜采用热水作热媒。 • 工业建筑：如果只有供暖用热或以供暖
为主，宜采用高温水做热媒，以工艺用蒸汽为主时，可用蒸汽做热媒。
散热器供暖系统
• 二、居住及公用建筑热媒的使用
•
适宜使用
允许使用
住宅、医院、幼不超过95℃的热水儿园、托儿所
热泵供热
• 热泵供热包括设置热泵站，以站内大型地源或水源热泵机组作为冷热源，通过管网把冷热媒输送到用户，以及在建筑物内设小型热泵机组供热。
分户燃气壁挂炉供热
• 由燃气壁挂炉、室内供热管道和散热设备组成。散热设备可以采用散热器或地板辐射采暖系统作为末端装置。壁挂炉一般装在厨房或阳台的墙上，燃料采用天然气。一户一个供暖系统，分户控制、分户管理。
办公楼、学校、不超过95℃的热水不超过110℃
展览馆
的热水
车站、食堂、商不超过110℃的热水高压蒸汽业建筑
俱乐部、影剧院不超过110℃的热水不超过130℃
或低压蒸汽
的热水
散热器供暖系统
• 三、供暖系统的分类 • 按热媒不同分： • 热水供暖系统：卫生条件好、节能，管
道使用寿命长，便于进行供热调节。 • 蒸汽供暖系统：蒸汽的密度小，产生的
