工程制图复习提纲

工程制图与计算机绘图复习提纲1、图线类型的应用：粗实线－可见轮廓线；细虚线－不可见轮廓线。

2、比例的定义：图形与其实物相应要素之间的线性尺寸之比。

3、判断特殊位置直线（练习册P8/1-4）4、正等轴测图的相关概念：轴间角，轴向伸缩系数，是否具有平行投影特性等。

（见课本P100/正等测的特点）5、立体的截切和相贯：选择正确的第三视图（练习册P20/5、6、7；P21/9、10）6、组合体：找出三视图对应的组合体（练习册P22、P22）7、尺寸标注的合理性？8、配合的类型：间隙配合、过渡配合和过盈配合。

它们的公差带图？（课本P158/图8-10）9、螺纹及螺纹旋合的画法。

（课本P131-132）10、标准直齿圆柱齿轮齿顶圆、分度圆的计算方法？（课本P147/表7-8）11、作图：平面立体表面上点的求解（练习册P9/1），曲面立体表面上点的求解（课本P50/圆锥体）；立体截切与相贯（练习册P10/3；课本P61/例3-7）12、补画图线：练习册P16/3、4；课本P63/例3-8；练习册P32/4-10；练习册P49/2、3；练习册P48/3、4。

13、绘图：练习册P24/3；练习册P44/9；练习册P51/1；练习册P52/1；练习册P53/1；练习册P55/2。

14、读图（1）该零件的主视图是？剖视图，这种剖切方法称为？剖。

（2）零件长度方向的主要尺寸基准是Ф90圆柱的？断面，其径向尺寸基准为？。

（3）解释图中Rc1/4的含义：？，其定位尺寸为？。

（4）解释Ф55g6的含义：Ф55 为？，g6为？代号，6为？代号，上偏差为？，下偏差为？，公差为？，该圆柱面的表面粗糙度代号为？。

（5）零件上有两处形位公差要求，他们的特征项目名称为？和？，其基准部位为？。

（6）该零件左端有？个螺纹孔，螺纹的大径为？，深为？，盲孔有效深度为？。

共 5 页第4 页共 5 页 第 5 页 （1）表达该零件用的一组图形分别是？、？和？。

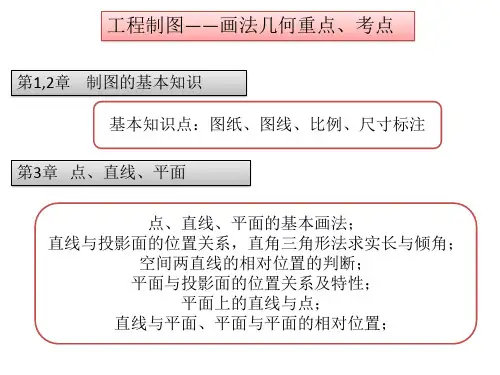

工程制图复习提纲1 制图的基本知识1.1机械机械图国家标准1.2绘图工具和仪器的使用1.3几何作图与圆弧连接1.4平面图形的尺寸分析及画法1.5绘图的基本方法及步骤2 投影理论基础2.1 投影法及三面投影的形成2.2 立体表面上的点线面的投影分析2.3 平面立体的投影及其表面取点2.4 回转体的投影及其表面取点3 组合体的投影3.1 组合体的形成及分析方法3.2 平面与立体相交3.3 立体与立体相交3.4 组合体三视图的画法3.5 组合体三视图的尺寸标注3.6 读组合体视图5 机件常用表达方法5.1 视图5.2 剖视图5.3 断面图5.4 局部放大图及常用简化画法5.5 表达方法的综合应用6 零件图8 装配图复习题：一、填空题1、工程技术上根据投影原理，并遵照国家标准或有关规定绘制的表达工程对象的、及的图称为工程图样，简称图样。

机械图样按表达对象来分，最常见的有和两种。

表达零件的、、及的图样成为零件图，表达产品及其组成部分的、的图样成为装配图。

形状、大小、技术要求、零件图、装配图、结构、大小、技术要求、联接、装配关系2、图样中，机件的可见轮廓线用画出，不可见轮廓线用画出，尺寸线和尺寸界限用画出，对称中心线和轴线用画出。

粗实线、虚线、细实线、细点画线3、图样上标注的每一个尺寸，一般由、、及____________组成。

尺寸界线、尺寸线、尺寸数字、相关符号4、尺寸标注符号R20，Φ40：R表示___________，Φ表示___________。

半径、直径5、同一机件如用不同的比例画出，其图形大小___________，图上标出的尺寸数值___________。

不同、相同6、工程常用的投影法分为____________和____________两类，其中正投影法属于____________投影法。

中心投影法、平行投影法、平行7、三视图的投影规律为：主视图与俯视图____________，主视图与左视图____________，俯视图与左视图____________。

复习提要一、名词解释部分 15%基本知识、投影理论、工程制图二、简答题部分 18%零件图、装配图、投影理论、表达方式三、根据三视图,按指定的图线和线框标出其它视图上的投影,并回答问题6%四、补画三视图（平面、曲面组合体各1题） 30%五、平面内找点、线；判断两直线的相对位置 8%六、选择正确的三视图 8%七、根据轴测图完成三视图 15%基本概念部分工程图样中心投影、平行投影(正投影、斜投影）；视图、基本视图、局部视图、轴测图、剖视图、剖面图、零件图、装配图；尺寸基准、尺寸要素、定位尺寸、定形尺寸；相贯线、截交线；形体分析、线面分析；重影点；组合体的组合形式（四种）；*公差与配合；一、专业名词及术语（例-1）1、比例-指图样中图形与其实物相应要素之间的线性尺寸之比。

2、斜视图-将物体向不平行于基本投影面的平面投影所得到的视图。

3、相贯线-当立体与立体相交时，其表面所共有的交线。

4、剖视图-假想用一剖切面将物体剖开，移去观察者与剖切面之间的那一部分，而将其余的部分向投影面投影，且打上剖面线符号而得到的图形。

5、轴测图-用平行投影的方法，把物体连同确定其空间位置的直角坐标系一起，沿平行于上述坐标系的任一条坐标轴的投影方向S，投影到一个单一的投影面P上所得到的图形。

6、定位尺寸-用于确定平面图形中各组成部分之间的相对位置关系的尺寸。

7、形体分析法-指假想将机器或部件分解成若干个基本体,分析各基本体之间的相对位置及各基本体间表面相接的关系,再根据投影规律进行画图或读图的方法。

8、工程图样：在工程技术中，准确地表达物体的形状、尺寸及其技术要求的图样。

（在工程领域，它是表达和交流技术思想的重要工具、是工程技术部门的一项重要技术文件、是工程界共同的技术语言。

）*9、表面粗糙度：零件表面上具有较小间距的峰谷所组成的微观几何形状特征称为表面粗糙度。

10、组合体：由若干个基本体按照一定的相对位置和组合方式有机组合而形成的较为复杂的形体。

工程制图总复习提纲2012.12.11一、正投影基本规律1.正投影法的投影特点1)真实性——平面图形/线段∥投影面2)积聚性——平面图形/线段⊥投影面3)类似性2.正投影法的基本规律：长对正、高平齐、宽相等3.直线的投影1)一般位置直线——3斜线2)投影面的平行线——正平线/水平线/侧平线(1斜线：反映实形和倾角，2正线：平行于投影轴)-表2-1(P32)3)投影面的垂直线——正垂线/铅垂线/侧垂线(1点：积聚，2正线：垂直于投影轴/反映实形)-表2-2(P33)4)直线投影特点：线性不变——线、点从属性不变平行性不变4.平面的投影1)一般位置平面——3类似形(拓扑不变)2)投影面的垂直面——正垂面/铅垂面/侧垂面(1斜线：积聚&反映倾角，2类似)-表2-3(P36)3)投影面的平行面——正平面/水平面/侧平面(1实形，2正线：积聚)-表2-4(P37)二、立体(截切立体和相贯立体的三面投影)1.立体的投影2.立体的表面取点平面立体——棱柱、棱锥（台）回转体圆柱：1圆2矩形圆锥：1圆2等腰三角形球：3圆立体表面取点(积聚性：一求二、二求三)是求截交线、相贯线的基础3.截切立体平面立体—截交线端点：截平面和棱线的交点回转体圆柱(①⊥轴线②∥轴线③∠轴线)-表3-1(p49)圆锥(①过锥顶—等腰△，②θ＝90°—圆，③④⑤θ<90°—非圆曲线)-表3-2(p53)球(①∥投影面—1圆，2正线，②⊥投影面—1斜线，2非圆曲线)-表3-3(p56)单个截平面截切多个截平面截切组合回转体的截切截交线的特点：共有性封闭性形状—直线/圆/非圆曲线求截交线的方法：积聚性法辅助直线法/辅助圆法求截交线的思路与做图步骤：积聚性法辅助直线法辅助圆法4.立体相贯求相贯线的方法：积聚性法辅助平面法圆柱与圆柱相贯——圆柱正交相贯(特点与简化画法)圆柱与方柱相贯、等径相贯同轴回转体相贯求相贯线的思路与做图步骤：积聚性法辅助平面法5.核心方法积聚性法求截交线和相贯线辅助直线法/辅助圆法求截交线求截交线/相贯线的关键：分析判断截交线/相贯线的空间形状和投影特点6.重点内容利用积聚性法/辅助直线法/辅助圆法求立体的截交线利用积聚性法求圆柱正交相贯7.重点习题习题集：2-6(p10-11)、3-1(p12-15)、3-2(1-12) (p16-18)三、组合体、机件表达方法(视图、剖视、断面图、其它表达方法)1.组合体画图、读图、基本视图、向视图表达2.组合体取剖视、注尺寸(重点为单一剖切平面的全剖、半剖、局部剖，特别注意肋板的剖切)3.半剖视图：主视图右边、左视图前边、俯视图右边/前边4.给两个视图，求第三视图5.取指定视图的剖视6.移出断面图的画法7.肋板等结构的表达方法8.视图标注省略的最高原则：不注自明9.核心方法形体分析法(p73-74)线面分析法(p74-76)10.重点习题习题集：4-7(1-2)(p26)、5-1(p28)、5-2 (p28)、5-9(p31)、5-15(p33)、5-16~5-20 (p34-38)四、标准件、常用件1.螺纹画法1)内螺纹画法——视图、剖视2)外螺纹画法——视图、剖视1)内、外螺纹连接画法——视图、剖视2.尺寸注法1)普通螺纹尺寸注法2)非密封管螺纹尺寸注法3)内、外螺纹连接尺寸注法3.螺纹紧固件1)螺纹紧固件标记：文字叙述－标记2)螺栓、双头螺柱、螺钉连接的画法(简化画法)4.标准件键、销(在装配图中认识)5.重点习题习题集：6-1(p41)、6-2(1-3)(p41)、6-3(p42)五、零件图1.读图2.尺寸标注: 第一章§1.5尺寸注法(P8-11)，第四章§4组合体的尺寸注法(P77-82)，第六章§2.4螺纹的种类与标注(P111-112)，第七章§2.2.5常见孔的尺寸注法(P135)，§3.2零件图的尺寸注法(P136-137)3.极限与配合：标注的各个部分的含义φ26H7/f64.零件图、装配图中的标注：文字叙述－极限与配合注法5.表面结构：注法Ra值的含义及单位，去除材料加工表面和非去除材料加工表面的判定6.核心方法形体分析法7.重点习题习题集：7-1(p44)、7-4(p46-47)六、装配图1.读图：尺寸类型(特性尺寸、装配尺寸——配合尺寸/连接尺寸/相对位置尺寸、外形尺寸、安装尺寸、其它必要尺寸)、配合方式(配合制度、配合种类、极限与配合代号含义——教材：p148-152)、表达方法、工作原理2.明细栏内容(零件/标准件种类和数量)3.合理装配结构——教材：图8-8～图8-14(p166-167)七、核心方法总结1.积聚性法——求截交线、相贯线2.辅助直线法/辅助圆法——求截交线3.形体分析法——组合体、机件的读图、画图、标注尺寸4.线面分析法——组合体、机件的读图、画图八、考题类型1)选择题(不定项)2)截切相贯3)紧固件4)图样画法5)零件图(尺寸/填空)6)装配图(填空/选择)。

总复习一、点、线、面1、点投影：根据点的坐标作出三面投影；根据点到三投影面距离作图，将距离转变为坐标值。

点所在的位置：空间一般点、投影面上、投影轴上(注意投影特征与坐标值的关系)重影点：空间两点在某投影面上重影了，则称空间两点是在该投影面上的重影点，该两点有两坐标值相同。

2、直线投影：(1)直线投影作图:作出直线两端点的投影，再用直线连接。

(2)直线投影特征：一般直线:在三投影面上投影是与投影轴倾斜的缩短的直线，不反映与投影面的夹角和实长；投影面平行线:在所平行的投影面上投影为实长，并且与两投影轴夹角反映与其它两投影面的夹角；在其他两投影面上投影为直线平行于两投影轴；投影面垂直线：在所垂直的投影面上投影为集聚点，在另外两投影面上投影平行于同一投影轴反映实长。

*(3)点在直线上——点的投影在直线的同面投影上。

定比定律：点按比例分割直线,投影点按相同的比例分割直线的同面投影。

*(4)线线相互位置——平行、相交、交叉平行：空间两直线平行，它们的同名投影互相平行。

(当两直线同时平行于同一投影面时,采用两相交辅助线分别连接两直线的端点再判断)相交：交点是两直线的公共点，且符合点的投影规律。

直角定律:相互垂直的两直线,其中一条直线平行于某投影面,两直线在该投影面上的投影是相互垂直的。

3、平面投影（1）平面的描述：6类（2）平面投影作图：将组成平面的直线或直线、点分别作出投影则得到平面投影。

（3）平面投影特征：一般平面：三面投影为缩小平面图形，不反映实形和与投影夹角。

投影面垂直面：在所垂直的投影面上为一倾斜集聚线，积聚线与投影轴夹角反映了与其它投影面的倾角；在另外两投影面上投影为缩小的相似平面。

投影面平行面：在所平行的投影面投影反映平面实形，在另外两投影面投影为两条平行于两投影轴的集聚线。

平面内的直线判断:两种方法（注意作图方法）(1) 确定直线上两点是平面内的点,直线是平面内的线。

（2）如果直线有一个点在平面内，如果直线平行于平面内至少一条直线，该直线就是平面内直线。

点和直线§1-1投影知识1, 中心投影法1、平行投影法（正投影法斜投影法）§1-2点的投影一个形体是由多个侧面所围成，各侧面又相交于多条侧棱，各侧棱又相交于多各顶点，则只要把这些点的投影画出来，再连成线就可作出一个形体的投影。

所以，点是形体的最基本元素。

且点的投影规律是线, 面, 体的投影基础。

一, 点在三投影面体系中的投影1, 点的直角坐标及三面投影的关系”’到W面的距离’”到V面的距离’”到H面的距离2, 三投影面体系中点的投影规律（1）a’a在同一条投影连线上，垂直于X轴。

这两个投影都反映A点的X 坐标。

a’a⊥X轴（2）a’a”在同一条投影连线上，垂直于Z轴。

这两个投影都反映A点的Z 坐标。

a’a”⊥Z轴（3）点的水平投影到X轴的距离等于侧面投影到Z轴的距离。

这两个投影都反映A点的Y坐标。

”二, 两点的相对位置1、对于两个点在空间就有相对位置的问题了。

（1）对V面投影时，靠近V面的为后，远离V面的为前。

H, W面投影可反映出其前后关系。

（2）对H面投影时，靠近H面的为下，远离H面的为上。

V, W面投影可反映出其上下关系。

（3）对W面投影时，靠近W面的为右，远离W面的为左。

V, H面投影可反映出其左右关系。

三, 重影点当空间两点处于特别位置，即两点恰好在同一条投影线上，此时两点在同一投影面上的投影重合，这时称两点为该投影面的重影点。

四, 投影轴和投影面上点的投影小结：1, 作空间一个点的投影①利用坐标值②利用点到投影面的距离③利用两点间的相对位置。

2, 点的投影方向：自上向下, 自前向后, 自左向右3, 推断重影点的可见性：前遮后, 上遮下, 左遮右§1-2直线的投影一, 直线的投影图从几何学知道，直线是无限长的。

直线的空间位置可由线上随意两点的位置确定，即两点定一线，在次要作直线投影只要作两个点的投影即可。

二, 各类直线的投影特性1, 投影面平行线特点：平行某一投影面，倾斜其他投影面。

《工程制图》复习资料一、考核目标1. 理解投影制图原理，能绘制一般难度的三视图。

2. 明确制图规范，能识读一般难度的三视图。

二、复习提纲1. 制图的基本知识(1) 明确常用制图工具的用途。

(2) 明确国家标准关于图幅、图线、比例和字体的规定。

(3) 明确尺寸标注的基本要领。

2. 投影的基本知识(1) 明确投影的3个基本特性。

(2) 明确三视图的形成原理。

(3) 明确三视图中视图与物体的对应关系及其投影规律。

3. 点、直线、平面的投影(1) 明确点的投影规律及投影可见性的判别方法。

(2) 明确各种位置直线的投影特性。

(3) 明确各种位置平面的投影特性。

4. 立体的投影(1) 明确棱柱、棱锥和棱台的投影特性。

(2) 明确圆柱、圆锥、圆台和圆球的投影特性。

5. 轴测图(1) 明确正等轴测图的特点及其用途。

(2) 明确斜二轴测图的特点及用途。

6. 立体表面的交线(1) 明确平面截交棱锥、棱柱后交线的特点。

(2) 明确平面截交圆锥、圆柱后交线的特点。

(3) 明确两轴线垂直的圆柱相交时相贯线的特点。

7. 组合体(1) 明确组合体的基本组合形式。

(2) 掌握补画组合体三视图中遗漏图线的方法。

(3) 掌握根据组合体两个视图补画第三视图的方法。

(4) 掌握组合体三视图的尺寸标注要领。

8. 图样画法(1) 明确基本视图的种类。

(2) 明确辅助视图的种类和用途。

(3) 明确全剖视图和半剖视图的画法。

(4) 明确断面图的用途。

三、基础知识01、投影法分为中心投影法和平行投影法。

投影线平行且与投影面垂直的投影称为正投影。

03、俯视图、左视图上远离主视图的面是物体的前面。

04、俯视图上能度量物体的长度（左、右两个面之间的距离）和宽度（即前、后两个面之间的距离）；左视图上能度量物体的宽度和高度；主视图上能度量物体的长度和高度。

05、机械制图当中基本图幅有哪五种A0、A1、A2、A3、A4，其中A4图纸幅的尺寸为297×210。

第二部分《土木工程制图》复习大纲-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII第二部分《土木工程制图》复习大纲一．制图基本知识1.幅面幅面：指图纸本身的大小和规格，有＃＃＃＃＃图框：图纸上所供绘图范围的边线。

标题栏：位于图纸的右下角，注明设计单位、设计日期、工程名称、图名、图号和负责人签字。

2.图线图线：画在图纸上的线条统称为图线。

图线的两个基本特性是线型和线宽。

工程建设常用图线3.字体○1图纸上所书写的文字、数字或符号等，均应笔画清晰、字体端正、排列整齐;标点符号应清楚正确。

○2文字的字高，应从如下系列中选用：、5、7、10、14、20mm。

如需书写更大的字，其高度因按的比值递增。

○3图样及说明中的汉字，宜采用长仿宋字，高度与宽度的关系应符合如下规定（高度/宽度=3/2 ）。

○4仿宋字的特点：横平竖直、起落分明、笔锋满格、布局均匀。

○5拉丁字母和数字可写成竖体字或斜体字，如写成斜体字，其斜度应是从字的底线逆时针向上倾斜75度，字体的高度不应小于2.5mm。

○6拉丁字母I、O、Z不宜在图中使用，以防与数字1、0、2混淆。

4.尺寸标注工程图样的大小由尺寸来界定，尺寸的标注包括尺寸界线、尺寸线、尺寸起止符号、尺寸数字。

幅面代号A0A1A2A3A4B×L841×1189594×841420×594297×420210×297尺寸界线——细实线，垂直与被标注的轮廓线（有时可用轮廓线做尺寸线）尺寸线——细实线，平行与被标注的轮廓线（图纸上的任何图线不得作为尺寸线）尺寸起止符号——中粗短斜线，倾斜方向从尺寸界线顺时针旋转45度，长度为2～3mm。

尺寸数字——尺寸数字标注在尺寸线上方。

5．绘图工具和仪器的使用方法铅笔、图板、丁字尺、三角板、比例尺、分规、圆规、画线笔、建筑模板、.擦线板（擦图片）、砂纸、毛刷、橡皮、胶带纸、小刀等。

土木工程制图复习提纲1、点的投影重点掌握点的投影规律作图及其应用。

应用——涉及立体的截交线和相贯线上取点作图方法2、直线的投影•重点掌握特殊位置直线（投影面的平行线和投影面的垂直线）的投影特性及其运用；•了解一般位置直线的真长与倾角作图方法（直角三角形法）及其运用；•了解直线上点的从属性与定比性及其运用；•重点掌握两直线平行、相交、交叉的投影特性及其运用；•重点掌握一边平行于投影面的直角投影规律及其运用.3、平面的投影•重点掌握特殊位置平面的投影特性；•重点掌握平面上取点、取线的方法；•了解平面倾角与平面上最大倾斜线的关系及其应用；4、线面相对位置•重点掌握特殊位置元素间的平行、相交、垂直相交的作图方法。

（而对一般位置元素间平行、相交、垂直问题可结合投影变换方法予以解决）5、投影变换•掌握直线、平面变换的基本作图方法；•重点掌握投影变换的运用。

6、曲线、曲面和立体的投影•重点掌握基本几何形体投影图的阅读与画法；•重点掌握基本几何形体表面上点、线段的投影作图方法及其点、线段的可见性. 7、平面与立体相交•重点掌握平面立体、回转体的截交线投影作图。

掌握截交线的空间分析与投影分析；空间分析过程就是要分析截交线的形状，平面立体的截交线形状为平面多边形，曲面立体截交线形状通常情况下为平面曲线，特殊情况下可以含有直线段。

投影分析过程就是要明确截交线的哪个投影已知，而所要求解的是截交线的哪个投影。

掌握截交线的投影作图方法；对平面立体截交线而言，若截交线方向不明确，可用线面交点法求解作图，若截交线与立体上的某棱线或底面平行则可用面面交线法求解作图。

对曲面立体截交线而言，若截交线投影为非圆曲线时，可利用曲面立体表面取点方法，作出足够多的公有点后光滑连线获得；若截交线投影为圆、圆弧或直线段，可利用尺规作图求解。

掌握截交线投影作图的基本步骤⑴空间分析；⑵投影分析；⑶投影作图；⑷整理立体图线8、两立体相交对两平面立体的相贯线，其分析方法和投影作图与多个截平面截切平面立体类型相同，相贯线为空间多边形；对平面立体与曲面立体相贯线，其分析方法和投影作图与多个截平面截切曲面立体类型相同，相贯线为多条平面曲线组成的空间曲线；对两曲面立体相贯线，其相贯线为空间曲线，首先应作出相贯线上足够多的公有点（特殊点和一般点），然后光滑连线。

点和直线§1-1投影知识1、中心投影法1、平行投影法（正投影法斜投影法）§1-2点的投影一个形体是由多个侧面所围成，各侧面又相交于多条侧棱，各侧棱又相交于多各顶点，那么只要把这些点的投影画出来，再连成线就可作出一个形体的投影。

所以，点是形体的最基本元素。

且点的投影规律是线、面、体的投影基础。

一、点在三投影面体系中的投影1、点的直角坐标与三面投影的关系Aa”=a’a z=aay=XA=A到W面的距离A a’=aax=a”az=YA=A到V面的距离A a=a’ax=a”ay=ZA=A到H面的距离2、三投影面体系中点的投影规律（1）a’a在同一条投影连线上，垂直于X轴。

这两个投影都反映A 点的X坐标。

a’a⊥X轴（2）a’a”在同一条投影连线上，垂直于Z轴。

这两个投影都反映A 点的Z坐标。

a’a”⊥Z轴（3）点的水平投影到X轴的距离等于侧面投影到Z轴的距离。

这两个投影都反映A点的Y坐标。

aax=a”a z二、两点的相对位置1、对于两个点在空间就有相对位置的问题了。

（1）对V面投影时，靠近V面的为后，远离V面的为前。

H、W面投影可反映出其前后关系。

（2）对H面投影时，靠近H面的为下，远离H面的为上。

V、W面投影可反映出其上下关系。

（3）对W面投影时，靠近W面的为右，远离W面的为左。

V、H面投影可反映出其左右关系。

三、重影点当空间两点处于特殊位置，即两点恰好在同一条投影线上，此时两点在同一投影面上的投影重合，这时称两点为该投影面的重影点。

四、投影轴和投影面上点的投影小结：1、作空间一个点的投影①利用坐标值②利用点到投影面的距离③利用两点间的相对位置。

2、点的投影方向：自上向下、自前向后、自左向右3、判断重影点的可见性：前遮后、上遮下、左遮右§1-2直线的投影一、直线的投影图从几何学知道，直线是无限长的。

直线的空间位置可由线上任意两点的位置确定，即两点定一线，在次要作直线投影只要作两个点的投影即可。
