变压器安装施工工艺1变压器安装施工工艺 1.1 适用范围变电工程的220kV及以上变压器安装，（110kV变压器、35kV及以上油浸高压电抗器安装可参照执行）。

1.2 施工流程施工流程图见图1-1。

图1-1施工流程图1.3 流程说明及主要施工工艺质量控制要求1.3.1施工准备（1）现场布置：包括变压器油过滤及真空处理设施、附件和吊车等。

（2）技术准备：变压器试验合格证明书，包括电气试验、附件试验和变压器油；变压器安装说明书；变压器安装作业指导书；施工图纸；变压器保管记录，包括充干燥气体保管压力（气体保管压力一般为0.01～0.03MPa，750kV变压器充气运输的气体保管压力应保持为0.02～0.03MPa，气体的露点应低于-40℃）记录和运输过程冲击记录仪记录数据检查（三维冲击记录均必须小于3g）。

（3）人员组织：安装、试验负责人，技术负责人（含技术服务人员），安全、质量负责人，安装、试验人员。

（4）机具及材料：吊车、单车汽车，吊装机具（包括专用吊具），专用工具和专用材料（产品附带），抽真空和滤油设备等。

1.3.2变压器油品质要求（1）变压器本体油应取样进行简化分析、色谱分析，变压器油电气强度、微水、tgδ等参数必须满足产品技术要求和合同技术要求。

（2）到达现场的填充或补充变压器油均应有试验记录并取样进行简化分析，变压器油基本指标达到：电气强度≥40kV/2.5mm；微水≤20ppm（μL/L）；tgδ：≤0.5%(90℃时)。

到货大罐油应每罐取样，小桶油应按表1-1数量取样。

表1-1 绝缘油取样数量每批油的桶数取样桶数每批油的桶数取样桶数 1 1 51～100 7 2～5 2 101～200 10 6～20 3 201～400 15 21～50 4 401及以上20 （3）注入变压器的油符合表1-2的标准要求表1-2 注入变压器的油标准变压器电压等级（kV）220 330 500 750 变压器油电气强度（kV）≥40 ≥50 ≥60 ≥70 变压器油含水量（μL/L）≤15 ≤15 ≤10 ≤8 颗粒度（1/100mL）(5μm以上颗粒) ≤900 tgδ（%）(90℃时) ≤0.5 ≤0.5 ≤0.5 ≤0.5 （4）施加电压前变压器本体的油符合表1-3的标准要求。

电力变压器安装施工工艺及施工方法 1、安装施工工艺2、安装方法要点(1)变压器的型号、规格应符合设计要求，附件、备件应齐全，设备应无锈蚀、机械损伤的现象，绝缘套管应无损坏裂纹现象，检查完毕后方可验收。

(2)变压器的安装轨道应与土建施工队配合完成，以保证轨道的安装精度，确保轨距与轮距的配合。

(3)变压器在装卸、运输过程中，不应有冲击或严重振动等情况，其运输倾斜角不得超过150，以防止内部结构变形。

(4)由于本工程所用的变压器均为干式变压器，所以在安装前应将变压器置于干燥的室内，其冷却装置应密封，变压器本体应垫高、垫平，不得水淹。

(5)变压器在安装前应对其进行干燥，干燥时其绕组温度根据其绝缘等级而定。

干燥完毕后，应对变压器按照国家规范要求进行器身检查，所有螺栓压紧部分应无松动，绝缘表面应无过热等异常情况。

(6)在进行变压器的器身检查时，周围的场地必须清洁并有防尘措施。

调压装置吊出检查、调整时，暴露在空气中的时间必须符合规范要求。

(7)变压器的电气试验应按照国家规范进行，并做好记录。

(8)由于本工程所用的变压器都在室内安装，所以在由室外向室内牵引的速度应缓慢，其牵引点应在变压器重心以下。

(9)变压器在就位时与封闭母线连接的变压器套管中心线应与封闭母线中心线一致。

(10)当变压器位置确定后，用能拆卸的制动装置对滚轮加以固定。

变压器验收 土建基础及轨道验收 变压器调试 变压器安装 变压器受电试运行变压器器身检查及试验(11)安装变压器所采用的所有紧固件均应采用标准的镀锌制品。

(12)中性点接地的变压器将其中性点用铜质导线连同外壳一同可靠接地。

(13)变压器安装完毕后，其冷却装置的电机及叶片应安装牢固，转动灵活，无卡阻扭曲变形现象。

(14)并列运行的变压器，在并列前应对其相位进行核对。

(15)变压器应进行五次空载全电压冲击合闸，检查变压器应无异常现象。

第一次受电时间不应少于10min。

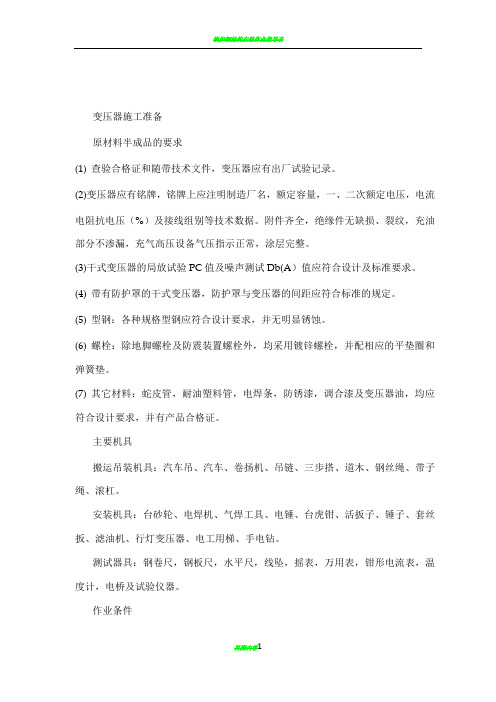

变压器施工准备原材料半成品的要求(1) 查验合格证和随带技术文件，变压器应有出厂试验记录。

(2)变压器应有铭牌，铭牌上应注明制造厂名，额定容量，一、二次额定电压，电流电阻抗电压（%）及接线组别等技术数据。

附件齐全，绝缘件无缺损、裂纹，充油部分不渗漏，充气高压设备气压指示正常，涂层完整。

(3)干式变压器的局放试验PC值及噪声测试Db(A）值应符合设计及标准要求。

(4) 带有防护罩的干式变压器，防护罩与变压器的间距应符合标准的规定。

(5) 型钢：各种规格型钢应符合设计要求，并无明显锈蚀。

(6) 螺栓：除地脚螺栓及防震装置螺栓外，均采用镀锌螺栓，并配相应的平垫圈和弹簧垫。

(7) 其它材料：蛇皮管，耐油塑料管，电焊条，防锈漆，调合漆及变压器油，均应符合设计要求，并有产品合格证。

主要机具搬运吊装机具：汽车吊、汽车、卷扬机、吊链、三步搭、道木、钢丝绳、带子绳、滚杠。

安装机具：台砂轮、电焊机、气焊工具、电锤、台虎钳、活扳子、锤子、套丝扳、滤油机、行灯变压器、电工用梯、手电钻。

测试器具：钢卷尺，钢板尺，水平尺，线坠，摇表，万用表，钳形电流表，温度计，电桥及试验仪器。

作业条件施工图及技术资料齐全无误。

土建工程基本施工完毕，标高、尺寸、结构及预埋件焊件强度均符合设计要求。

变压器轨道安装完毕，并符合设计要求（注：此项工作应由土建做，安装单位配合）。

墙面、屋顶喷浆完毕，屋顶无漏水，门窗及玻璃安装完好。

室内地面工程结束，场地清理干净，道路畅通。

安装干式变压器室内应无灰尘，相对湿度宜保持在70%以下。

变压器、箱式变电所的基础验收合格，且对埋入基础的电气导管、电缆导管的变压器进、出线预留孔及相关预埋件进行检查符合要求。

作业人员：主要施工人员：电工、超重工、调试工。

施工人员必须经过正规的职业培训、持证上岗。

施工工艺工艺流程器身检查变压器干燥设备点件检查变压器二次搬家变压器本体及附件安装变压器的交接试验绝缘油处理送前检查电送电试运行竣工验收工艺操作（1）设备点件检查安装单位、供货（2）设备点件检查应由安装单位、供货单位，会同建设单位代表共同进行，并作好记录。

变压器安装1、工艺流程设备开箱检查→吊装就位→变压器安装→试验调整→验收及送电运2、开箱检查开箱后，应重点检查下列内容，并填写“设备开箱检查记录”。

1、设备出厂合格证明及产品技术文件应齐全。

2、设备应有铭牌，型号规格应和设计相符，附件、备件核对装箱单应齐全。

3、变压器搬运、就位1、变压器搬运就位由起重工为主操作，电工配合。

变压器的吊装采用汽车吊吊装。

2、变压器在吊装时，索具必须检查合格。

3、变压器就位时，应注意其方向和施工图相符，变压器距墙尺寸按施工图规定，允许偏差±25mm。

4、变压器试验由我司检验部门对设备进行交接试验，试验标准符合国家规范、电力部门的规定及产品技术标准。

5、变压器试运行前全面检查变压器试运行前应进行全面的检查，确认其符合运行条件时，方可投入试运行。

其试运行的检查内容为：1、各种交接试验单据齐全，数据符合要求。

2、变压器应清理、擦拭干净，顶盖上无遗留杂物，本体及附件无缺损。

3、变压器一、二次引线相位正确，绝缘良好。

4、接地线良好。

6、变压器开始带电，并带一定负荷（即可能的最大负荷）运行试运行时应按下列规定进行检查：1、接于中性点接地系统的变压器，在进行冲击合闸时，其中性点必须接地。

2、变压器第一次投入时，可全电压冲击合闸，5次冲击合闸时，变压器宜由高压侧投入。

3、变压器应进行五次空载全电压冲击合闸，应无异常情况；第一次受电后持续时间不应少于10min；励磁电流不应引起保护装置的误动作。

4、变压器试运行要注意冲击电流、空载电流、一、二次电压、温度。

并做好详细记录。

5、变压器空载运行，无异常情况，方可投入负荷运行。

7、验收1、变压器开始带电运行后无异常情况，办理验收手续。

2、验收时，应移交下列资料和文件：1）变更设计证明；2）产品说明书、试验报告单、合格证及安装图纸等技术文件；3）安装检查及调整记录。

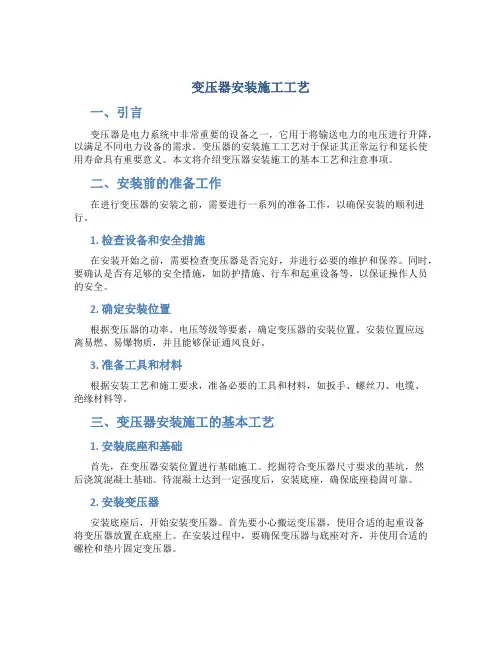

变压器安装施工工艺一、引言变压器是电力系统中非常重要的设备之一，它用于将输送电力的电压进行升降，以满足不同电力设备的需求。

变压器的安装施工工艺对于保证其正常运行和延长使用寿命具有重要意义。

本文将介绍变压器安装施工的基本工艺和注意事项。

二、安装前的准备工作在进行变压器的安装之前，需要进行一系列的准备工作，以确保安装的顺利进行。

1. 检查设备和安全措施在安装开始之前，需要检查变压器是否完好，并进行必要的维护和保养。

同时，要确认是否有足够的安全措施，如防护措施、行车和起重设备等，以保证操作人员的安全。

2. 确定安装位置根据变压器的功率、电压等级等要素，确定变压器的安装位置。

安装位置应远离易燃、易爆物质，并且能够保证通风良好。

3. 准备工具和材料根据安装工艺和施工要求，准备必要的工具和材料，如扳手、螺丝刀、电缆、绝缘材料等。

三、变压器安装施工的基本工艺1. 安装底座和基础首先，在变压器安装位置进行基础施工。

挖掘符合变压器尺寸要求的基坑，然后浇筑混凝土基础。

待混凝土达到一定强度后，安装底座，确保底座稳固可靠。

2. 安装变压器安装底座后，开始安装变压器。

首先要小心搬运变压器，使用合适的起重设备将变压器放置在底座上。

在安装过程中，要确保变压器与底座对齐，并使用合适的螺栓和垫片固定变压器。

3. 连接电缆与绝缘安装完成后，需进行电缆的连接和绝缘处理。

首先，将电缆引入变压器内部，并根据电路连接要求进行接线。

接线完成后，使用绝缘套管等绝缘材料对接线口进行绝缘处理，以确保安全可靠。

4. 接地和试运行接线完成后，进行变压器的接地工作。

确保变压器与地面之间有良好的接地连接，以提供必要的安全保护。

接地完成后，进行变压器的试运行和测试，检查各项指标是否达到设计要求。

四、安装注意事项在进行变压器安装施工时，需要注意以下几点：1.安全第一：在整个安装过程中，要严格遵守相关安全操作规程，确保操作人员的安全。

2.防护措施：在安装过程中，要注意避免变压器和工具的碰撞，避免对设备造成损坏。

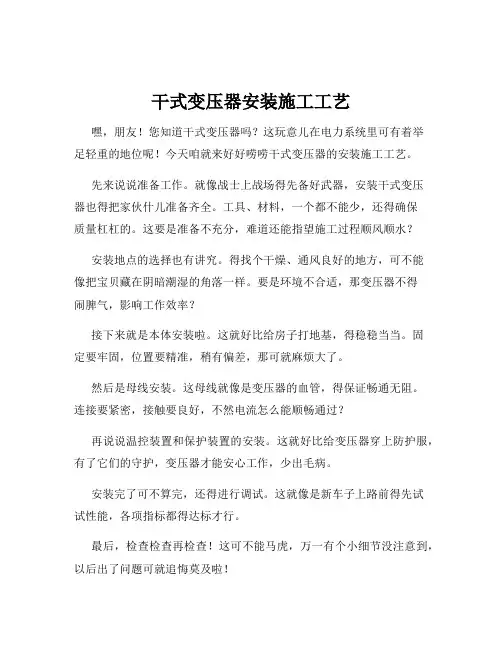

干式变压器安装施工工艺
