柴油发电机组的构造组成

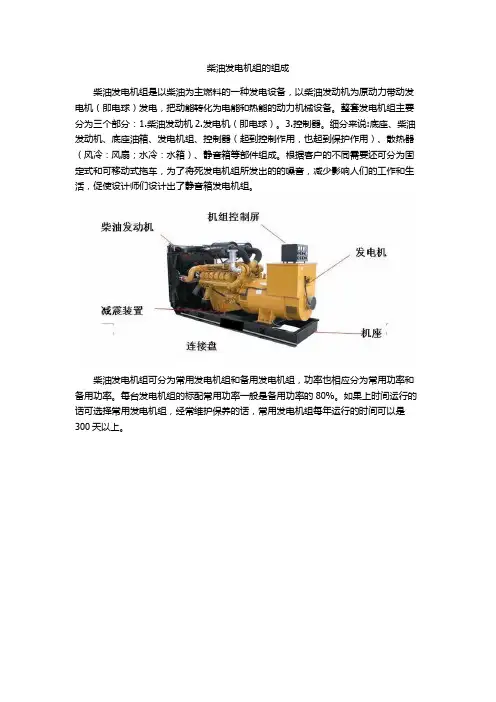

柴油发电机组的组成
柴油发电机组是以柴油为主燃料的一种发电设备，以柴油发动机为原动力带动发电机（即电球）发电，把动能转化为电能和热能的动力机械设备。

整套发电机组主要分为三个部分：1.柴油发动机2.发电机（即电球）。

3.控制器。

细分来说:底座、柴油发动机、底座油箱、发电机组、控制器（起到控制作用，也起到保护作用）、散热器（风冷：风扇；水冷：水箱）、静音箱等部件组成。

根据客户的不同需要还可分为固定式和可移动式拖车，为了将死发电机组所发出的的噪音，减少影响人们的工作和生活，促使设计师们设计出了静音箱发电机组。

柴油发电机组可分为常用发电机组和备用发电机组，功率也相应分为常用功率和备用功率。

每台发电机组的标配常用功率一般是备用功率的80%。

如果上时间运行的话可选择常用发电机组，经常维护保养的话，常用发电机组每年运行的时间可以是300天以上。

柴油发电机组基本结构与工作原理1柴油发动机总体结构柴油机是内燃机的一种类型，是一种将燃料燃烧释放出来的热能转变为机械能的能量转换装置。

柴油机是发电机组的动力部分，一般由曲轴连杆机构与机体组件、配气机构与进排气系统、柴油供给系统、润滑系统、冷却系统和电气系统等组成。

柴油机总体结构一般包括上述几大系统，但由于气缸数、气缸排列方式和冷却方式等不同，因此，各种机型在结构上略有差异。

①热能，这就必须提供一定数量的燃料，送进燃烧室与空气充分混合燃烧产生热量，因此，必须有燃料系统。

它包括柴油箱、滤油器、喷油泵和喷油嘴等零部件。

②为了将得到的热能转变为机械能，需要通过曲轴连杆机构来完成。

此机构主要由气缸体、曲轴箱、气缸盖、活塞、活塞销、连杆、曲轴和飞轮等零件构成。

当燃料在燃烧室内着火燃烧时，由于燃气的膨胀作用在活塞顶部产生压力，推动活塞作直线的往复运动，借助连杆转变曲轴旋转，使曲轴带动工作机械（负荷）做功。

③对于一台设备要连续实现热能转变为机械能，还必须配备一套配气机构来保证定期吸入新鲜空气，排出燃烧后的废气。

此机构由进气门、排气门、凸轮轴及驱动零件等组成。

④为了减少柴油机的摩擦损失，保证各零部件的正常温度，柴油机必须有润滑系统和冷却系统。

润滑系统应由机油泵、机油滤清器和润滑油道组成。

冷却系统应由水泵、散热器、节温器、风扇和水套等部件组成。

⑤为了使柴油机能迅速启动，还需配置启动装置，对柴油机启动进行控制。

根据不同的启动方法，启动装置配备的零部件，通常采用电动马达或气动马达启动，对于大功率的机组，则采用压缩空气启动。

2内燃机的常用名词①工作循环：内燃机中热能与机械能的转化，是通过活塞在气缸内工作，连续进行进气、压缩、做功、排气四个过程来完成的。

机器每进行这样一个过程称为一个工作循环。

②上止点和下止点本图所示是单缸四冲程内燃机的位置图当活塞在气缸中移动时，活塞顶处在气缸中的最高位置称为上止点（或称上死点）；活塞顶在气缸中的最低位置，称为下止点（或称下死点）。

柴油发电机的组成一、前言柴油发电机是一种常见的发电设备，它可以将柴油燃料转化为电能，广泛应用于工业、农业、商业等领域。

本文将从组成部分入手，详细介绍柴油发电机的构成。

二、柴油发动机1. 柴油机缸体柴油机缸体是柴油发动机的主要组成部分之一，它由铸铁或铝合金制成。

缸体内部有若干气缸，每个气缸中都有一个活塞。

当燃料与空气混合后，在活塞上方点火产生爆炸，推动活塞向下运动，从而驱动曲轴旋转。

2. 柴油机曲轴柴油机曲轴是柴油发动机的另一个重要组成部分。

它由钢铁或铝合金制成，具有高强度和耐腐蚀性。

曲轴通过连杆与活塞相连，在气缸内产生的压力作用下旋转。

3. 柴油喷射系统柴油喷射系统是控制燃料喷射的关键部件。

该系统由高压油泵、喷油嘴、喷油管等组成。

高压油泵将燃料压缩到高压状态，然后通过喷油嘴喷出，形成雾状燃料，最终混合空气进入气缸内进行燃烧。

三、柴油发电机组1. 发电机发电机是柴油发电机组的核心部件之一。

它由转子和定子两部分组成。

转子是旋转的部分，定子则是固定的部分。

当柴油发动机驱动转子旋转时，定子中的线圈产生感应电流，从而产生电能。

2. 控制系统控制系统是柴油发电机组的另一个重要组成部分。

它由自动启动控制器、保护器、调速器等多个模块组成。

自动启动控制器可以监测电网电压和频率，并在需要时自动启动柴油发电机组；保护器可以监测柴油发电机组运行状态，并在出现故障时进行保护；调速器可以控制柴油发动机的转速，以达到稳定输出功率的目的。

3. 散热系统散热系统是柴油发电机组的重要组成部分之一。

它由水泵、散热器、风扇等多个部件组成。

当柴油发动机运行时，会产生大量热量，散热系统可以将这些热量散发出去，保证柴油发电机组的正常运行。

四、总结综上所述，柴油发电机由柴油发动机和发电机两部分组成。

柴油发动机由缸体、曲轴和喷射系统等多个部件组成；发电机则由转子和定子两部分组成。

此外，控制系统和散热系统也是柴油发电机组不可或缺的重要组成部分。

只有各个部件协同工作，才能保证柴油发电机组的稳定运行。

柴油发电机组简介作用：保证机组的安全停机，当电厂正常电源失去时向机组的保安负荷供电，因此该设备的快速启动和快速带负荷能力以及可靠性是柴油发电机组的重要性指标。

组成：柴油发电机组由一台柴油机和一台柴油机驱动的同步发电机、成套配电柜、控制盘、蓄电池以及继电保护系统和所有的辅助设备组成。

柴油发电机组简介•我厂柴油发电机组为英国进口的柴油机和美国马拉松技术无刷、自励磁、水平轴、自行散热同步型柴油发电机组。

本机型具有结构紧凑，系统简单、启动方便、维护量小等优点。

冷却系统有自带的风机和水泵完成，采用电子打火和电子调速系统，启动快捷，运行稳定。

具备自动和手动启动功能。

柴油发电机组保证在火电厂全厂停电事故中，快速自启动带载运行，在无人值守的情况下，接到启动指令后在15秒内一次启动成功，在60秒内实现一个自启动的循环（即三次试启动），若自起动连续三次失败, 则发出停机信号, 并闭锁自起动回路。

柴油发电机组自启动成功率不小于99%。

自启动成功的定义是：柴油发电机组在额定转速，发电机在额定电压下稳定运行2-3秒，并具备首次加载条件。

柴油发电机组简介•带负载稳定运行功能•柴油发电机组自启动成功后，允许首次加载不低于50%额定负载，在首次加载后的60秒内带满负载运行，并在负载额定容量不低于20%，允许长期稳定运行。

•柴油发电机组应能在功率因数为0.8的额定负载下，稳定运行12小时中，应允许有1小时1.1倍的过载运行，并在24小时内，允许出现上述过载运行两次。

发电机尚应允许15秒的1.6倍过载运行（过载：额定电压下的过电流）。

•柴油发电机组允许全电压直接启动的空载四极速鼠笼式异步电动机的容量不小于200kW。

柴油发电机组简介•自动调节功能•柴油发电机组的空载电压整定范围为95-105%，线电压波形正弦性畸变率不大于5%。

•柴油发电机组在带功率因数为0.8-1.0的负载，负载功率在0-100%内渐变时应能达到：稳态电压调整率≤±0.5%、稳态频率调整率±2%可调、•电压、频率波动率：≤±0.15%、≤0.5%（负载功率在0-25%内渐变时）•自动控制功能：保安段母线电压自动连续监测；柴油发电机组简介•机组在空载状态，突加功率因数＜0.4（滞后）额定容量为0.2Pe的三相对称负载或在已带80%Pe 的稳定负载再突加上述负载时，发电机的母线电压0.2秒后应不低于75%Ue，发电机瞬态电压调整率δu≤+20～-15%，电压恢复到最后稳定电压的±3%•以内所需时间不超过1秒，瞬态频率调整率≤5%（电子调整器），频率稳定时间＜3秒，突减额定功率容量为0.2Pe的负载时，柴油发电机组升速不超过额定转速的10%。

柴油发电机基本知识柴油发电机简介柴油发电机是一种小型发电设备，系指以柴油等为燃料，以柴油机为原动机带动发电机发电的动力机械，即柴油机驱动发电机运转，将柴油的能量转化为电能。

整套机组一般由柴油机、发电机、控制箱、燃油箱、起动和控制用蓄电瓶、保护装置、应急柜等部件组成。

柴油发电机组是一种小型发电设备，系指以柴油等为燃料，以柴油机为原动机带动发电机发电的动力机械。

整套机组一般由柴油机、发电机、控制箱、燃油箱、起动和控制用蓄电瓶、保护装置、应急柜等部件组成。

整体可以固定在基础上，定位使用，亦可装在拖车上，供移动使用。

柴油发电机组属非连续运行发电设备，若连续运行超过12h，其输出功率将低于额定功率约90%。

尽管柴油发电机组的功率较低，但由于其体积小、灵活、轻便、配套齐全，便于操作和维护，所以广泛应用于矿山、铁路、野外工地、道路交通维护、以及工厂、企业、医院等部门，作为备用电源或临时电源。

小型柴油发电机组简介小型柴油发电机组一般是30千瓦以下的柴油发电机组，国内的一般有常柴和潍柴两种品牌，小型柴油发电机组的动力部分一般选用常州柴油机厂、潍坊柴油机厂、兖州柴油机厂等一些国内著名品牌柴油发动机，该机型适用于学校，医院，办公室等地，产品小巧，使于运输，因此得到了用户的致好评。

柴油发电机分类柴油发电机组按结构可分为固定式和移动式（拖车式）机组；按运行方式可分为单机组和并列运行机组；按控制方式可分为普通手动机组、自动化机组、智能通讯遥控机组；按技术指标可分Ⅰ类电站、Ⅱ类电站、Ⅲ类电站；按容量可分为从1KW到场150KW各功率机组。

柴油发电机市场概述我国柴油发电机组市场近几年发展速度很快，2003年到2005年由于缺电的影响，我国柴油发电机组市场发展迅速。

由于缺电导致电荒的发生，一些工厂、企业备用电源变成了一个必须的任务，发电机组的销量在这一段时间急速上升，致使厂家的产量供不应求。

2006年以来，尽管国内外市场成品油价格纷纷上涨，但柴油发电机组市场好像并未受到高油价的影响，仍然具备较高需求。

柴油发电机组成部件及作用柴油发电机是一种利用柴油作为燃料来产生电能的发电机。

它由多个重要的部件组成，每个部件都有其特定的作用。

本文将介绍柴油发电机的组成部件及其作用，以帮助读者更好地了解柴油发电机的工作原理和维护方法。

一、柴油发动机柴油发电机的核心部件是柴油发动机，它负责将柴油燃料燃烧产生的能量转化为机械能，从而驱动发电机发电。

柴油发动机的主要组成部分包括气缸体、活塞、连杆、曲轴等。

其中，气缸体是发动机的主体部分，它由多个气缸组成，每个气缸内都有一个活塞和一个喷油嘴，通过喷油嘴向气缸内喷入柴油，然后在活塞上燃烧，从而产生能量。

二、发电机发电机是柴油发电机的另一个重要组成部分，它负责将柴油发动机产生的机械能转化为电能。

发电机的主要组成部分包括转子、定子、电刷等。

其中，转子是发电机的旋转部件，它由多个磁极和线圈组成，通过旋转运动来产生电能。

定子是发电机的静止部件，它由多个线圈和铁芯组成，通过与转子的旋转运动互动来产生电能。

电刷则是发电机的接触部件，它负责将电能传输到外部电路中。

三、冷却系统柴油发动机在工作过程中会产生大量的热能，如果不及时散热，就会导致发动机过热，从而影响其工作效率和寿命。

因此，柴油发电机需要配备冷却系统，以保证其正常工作。

冷却系统的主要组成部分包括水箱、散热器、水泵、风扇等。

其中，水箱是冷却系统的储存部分，它负责储存冷却液，以供冷却系统使用。

散热器则是冷却系统的散热部分，它通过与空气接触来将发动机产生的热能散发出去。

水泵则是冷却系统的循环部分，它负责将冷却液循环到散热器中进行散热。

风扇则是冷却系统的辅助部分，它通过吹风来增强散热效果。

四、燃油系统燃油系统是柴油发动机的供油部分，它负责将柴油燃料输送到发动机中进行燃烧。

燃油系统的主要组成部分包括油箱、燃油泵、喷油器等。

其中，油箱是燃油系统的储存部分，它负责储存柴油燃料。

燃油泵则是燃油系统的输送部分，它负责将柴油燃料从油箱中抽出，并输送到发动机中。

柴油发电机组的工作原理及结构发电机通常由定子、转子、端盖及轴承等部件构成。

定子由定子铁芯、线包绕组、机座以及固定这些部分的其他结构件组成。

转子由转子铁芯(或磁极、磁扼)绕组、护环、中心环、滑环、风扇及转轴等部件组成。

由轴承及端盖将发电机的定子，转子连接组装起来，使转子能在定子中旋转，做切割磁力线的运动，从而产生感应电势，通过接线端子引出，接在回路中，便产生了电流。

汽轮发电机与汽轮机配套的发电机。

为了得到较高的效率，汽轮机一般做成高速的，通常为1500转/分（频率为50赫）或1800转/分（频率为60赫）。

核电站中汽轮机转速较低，但也在1500转/分以上。

高速汽轮发电机为了减少因离心力而产生的机械应力以及降低风摩耗，转子直径一般做得比较小，长度比较大，即采用细长的转子。

特别是在3000转/分以上的大容量高速机组，由于材料强度的关系，转子直径受到严格的限制，一般不能超过 1.2米。

而转子本体的长度又受到临界速度的限制。

当本体长度达到直径的6倍以上时,转子的第二临界速度将接近于电机的运转速度，运行中可能发生较大的振动。

所以大型高速汽轮发电机转子的尺寸受到严格的限制。

10万千瓦左右的空冷电机其转子尺寸已达到上述的极限尺寸,要再增大电机容量,只有靠增加电机的电磁负荷来实现。

为此必须加强电机的冷却。

所以5～10万千瓦以上的汽轮发电机都采用了冷却效果较好的氢冷或水冷技术。

70年代以来，汽轮发电机的最大容量已达到130～150万千瓦。

从1986年以来，在高临界温度超导电材料研究方面取得了重大突破。

超导技术可望在汽轮发电机中得到应用，这将在汽轮发电机发展史上产生一个新的飞跃。

将机械能转变成电能的电机。

通常由汽轮机、水轮机或内燃机驱动。

小型发电机也有用风车或其他机械经齿轮或皮带驱动的。

发电机分为直流发电机和交流发电机两大类。

后者又可分为同步发电机和异步发电机两种。

现代发电站中最常用的是同步发电机。

这种发电机的特点是由直流电流励磁,既能提供有功功率，也能提供无功功率，可满足各种负载的需要。

柴油发电机组5大系统白话文讲解
1、燃油供给系统。

作用有容量空压以一定的喷油质量喷入燃烧室。

与空气迅速良好的混合燃烧最后排出废气。

组成有低压部份。

油箱-油水分离器-粗细滤器-输油泵-高压油泵-喷油咀-进缸，输油泵除水泵外。

由高压油泵轮拖动。

高压部份。

高压油泵-喷油咀-进缸。

2、润滑系统。

作用有减少摩擦，传递热量，冷却，密封，清洁。

方式有压力润滑，飞溅润滑，重力润滑，钙基润滑。

组成有机油泵，齿轮式，转子式-机油精细滤器-进入机体油道限压阀，机油散热器，机油，机油压力表，机油冷却器。

3、冷却系统。

作用是保证机组温度控制在80℃到90℃之间，正常温度是85℃。

方式是风冷，水冷。

水冷实行强制循环。

组成有水泵，散热器，风扇，水箱，节温器，冷却液要求软水，所以加乙二醇。

4、起动系统作用是使发动机迅速起动，稳定怠速，传递扭矩，起动主机。

组成有起动机也称马达，直流电机加上起动机构。

5、进排气系统。

作用是向柴油机供给清洁无尘高密度高清晰空气。

将气缸内废气排除干净。

组成有进气，空滤器-进气管-废气涡轮增压器-弯管-进缸。

..
柴油发电机组由：柴油内燃机、发电机、控制柜三个部分组成。

1、柴油内燃机——这是机组的动力部分，它的主要功能是给机组提供动力，将柴油的内能转换为发电机需要的机械能。

2、发电机——它将机械能转换为电能以提供对外的输送。

在非特殊用途的情况下，现在一般采用220伏特50赫兹的交流电输出以符合我国的基本用电要求。

3、控制柜——这是机组的心脏，也是机组中结构最复杂的部分。

他的主要功能是：在输出功率变化时保证机组的转速，以维持输出电压及频率的恒定不变。

另外，它还兼有对各部分的监控及保护等辅助作用。

..。

柴油发电机电机组成介绍
柴油发电机电机组成介绍
柴油发电机电机组是一种将柴油燃料通过内燃机燃烧后，利用发电机
将机械能转换为电能的设备。

下面就柴油发电机电机组的组成进行介绍。

一、柴油发动机部分：
柴油发动机包括机架、缸体、飞轮、曲轴、曲轴箱盖、缸盖、活塞、
连杆、凸轮轴等。

它主要的功能是将柴油燃料燃烧产生的热能转化为
机械能，带动发电机转子旋转从而形成电能。

二、发电机部分：
发电机部分包括定子、转子、机壳、轴承、绕组等。

发电机的作用是
将柴油发动机所输出的机械能转化为电能。

它通过运用磁场电学原理，在定子、转子之间交替变换磁通，引起定子线圈中的交流电动势，最
终实现电能输出。

三、控制部分：
控制部分是指对发电机电机组进行电气控制的设备。

通常由自动控制器、人工控制器、磁力启动器等组成。

它的主要作用是监测和控制柴
油发电机电机组的电气参数，确保设备的正常稳定运行。

同时还可实
现自动开机、投入负载、检测故障等多种功能。

四、消声壳体：
消声壳体主要是用于降低柴油发电机电机组的噪音污染。

通常包括框架、钢板、隔音绝热棉等。

通过合理的结构设计和材料选择，能够将发电机电机组的噪音控制在一定范围内，达到环保、节能、舒适的目的。

以上就是柴油发电机电机组的基本组成介绍。

只有了解了每个部分的功能和作用，才能更好地掌握柴油发电机电机组的使用和维护，实现设备的高效稳定运行。
