数字图像处理_边缘检测算子与锐化算子(含MATLAB代码)

canny边缘检测matlab代码Canny边缘检测是一种常用的图像处理算法，它可以有效地检测图像中的边缘，并将其显示为白色线条。

在Matlab中，可以使用以下代码实现Canny边缘检测：1. 读取图像首先，需要读取待处理的图像。

可以使用imread函数来读取图片：```matlabimg = imread('image.jpg');```其中，image.jpg是待处理的图片文件名。

2. 灰度化Canny算法只能处理灰度图像，因此需要将彩色图像转换为灰度图像。

可以使用rgb2gray函数来实现：```matlabgray_img = rgb2gray(img);```3. 高斯滤波在进行边缘检测之前，需要对图像进行高斯滤波来消除噪声。

可以使用fspecial和imfilter函数来实现：```matlabgaussian_filter = fspecial('gaussian', [5 5], 1);blur_img = imfilter(gray_img, gaussian_filter, 'replicate');```其中，[5 5]表示高斯核的大小为5x5，1表示标准差。

4. 计算梯度幅值和方向接下来，需要计算每个像素点的梯度幅值和方向。

可以使用Sobel算子来计算梯度，并利用arctan函数计算方向角度：```matlabsobel_x = [-1 0 1; -2 0 2; -1 0 1];sobel_y = [-1 -2 -1; 0 0 0; 1 2 1];grad_x = imfilter(blur_img, sobel_x, 'replicate');grad_y = imfilter(blur_img, sobel_y, 'replicate');grad_mag = sqrt(grad_x.^2 + grad_y.^2);grad_dir = atan(grad_y ./ grad_x);```5. 非极大值抑制由于Sobel算子计算出的梯度幅值可能会有多个峰值，因此需要进行非极大值抑制来保留边缘。

一、编写程序完成不同滤波器的图像频域降噪和边缘增强的算法并进行比较，得出结论。

1、不同滤波器的频域降噪1.1 理想低通滤波器(ILPF)I1=imread('eight.tif'); %读取图像I2=im2double(I1);I3=imnoise(I2,'gaussian',0.01);I4=imnoise(I3,'salt & pepper',0.01);figure,subplot(1,3,1);imshow(I2) %显示灰度图像title('原始图像'); %为图像添加标题subplot(1,3,2);imshow(I4) %加入混合躁声后显示图像title('加噪后的图像');s=fftshift(fft2(I4)); %将灰度图像的二维不连续Fourier 变换的零频率成分移到频谱的中心[M,N]=size(s); %分别返回s的行数到M中，列数到N中n1=floor(M/2); %对M/2进行取整n2=floor(N/2); %对N/2进行取整d0=40; %初始化d0for i=1:Mfor j=1:Nd=sqrt((i-n1)^2+(j-n2)^2); %点（i,j）到傅立叶变换中心的距离 if d<=d0 %点（i,j）在通带内的情况h=1; %通带变换函数else %点（i,j）在阻带内的情况h=0; %阻带变换函数ends(i,j)=h*s(i,j); %ILPF滤波后的频域表示endends=ifftshift(s); %对s进行反FFT移动s=im2uint8(real(ifft2(s))); %对s进行二维反离散的Fourier变换后，取复数的实部转化为无符号8位整数subplot(1,3,3); %创建图形图像对象imshow(s); %显示ILPF滤波后的图像title('ILPF滤波后的图像（d=40）');运行结果：1.2 二阶巴特沃斯低通滤波器(BLPF)I1=imread('eight.tif'); %读取图像I2=im2double(I1);I3=imnoise(I2,'gaussian',0.01);I4=imnoise(I3,'salt & pepper',0.01);figure,subplot(1,3,1);imshow(I2) %显示灰度图像title('原始图像'); %为图像添加标题subplot(1,3,2);imshow(I4) %加入混合躁声后显示图像title('加噪后的图像');s=fftshift(fft2(I4));%将灰度图像的二维不连续Fourier 变换的零频率成分移到频谱的中心[M,N]=size(s); %分别返回s的行数到M中，列数到N中n=2; %对n赋初值n1=floor(M/2); %对M/2进行取整n2=floor(N/2); %对N/2进行取整d0=40; %初始化d0for i=1:Mfor j=1:Nd=sqrt((i-n1)^2+(j-n2)^2); %点（i,j）到傅立叶变换中心的距离 h=1/(1+(d/d0)^(2*n)); %BLPF滤波函数s(i,j)=h*s(i,j); %ILPF滤波后的频域表示endends=ifftshift(s); %对s进行反FFT移动s=im2uint8(real(ifft2(s))); %对s进行二维反离散的Fourier变换后，取复数的实部转化为无符号8位整数subplot(1,3,3); %创建图形图像对象imshow(s); %显示ILPF滤波后的图像title('BLPF滤波后的图像（d=40）');实验结果：1.3 指数型低通滤波器(ELPF)I1=imread('eight.tif'); %读取图像I2=im2double(I1);I3=imnoise(I2,'gaussian',0.01);I4=imnoise(I3,'salt & pepper',0.01);figure,subplot(1,3,1);imshow(I2) %显示灰度图像title('原始图像'); %为图像添加标题subplot(1,3,2);imshow(I4) %加入混合躁声后显示图像title('加噪后的图像');s=fftshift(fft2(I4));%将灰度图像的二维不连续Fourier 变换的零频率成分移到频谱的中心[M,N]=size(s); %分别返回s的行数到M中，列数到N中n1=floor(M/2); %对M/2进行取整n2=floor(N/2); %对N/2进行取整d0=40;for i=1:Mfor j=1:Nd=sqrt((i-n1)^2+(j-n2)^2); %点（i,j）到傅立叶变换中心的距离 h=exp(log(1/sqrt(2))*(d/d0)^2);s(i,j)=h*s(i,j); %ILPF滤波后的频域表示endends=ifftshift(s); %对s进行反FFT移动s=im2uint8(real(ifft2(s))); %对s进行二维反离散的Fourier变换后，取复数的实部转化为无符号8位整数subplot(1,3,3); %创建图形图像对象imshow(s); %显示ILPF滤波后的图像title('ELPF滤波后的图像（d=40）');运行结果：1.4 梯形低通滤波器(TLPF)I1=imread('eight.tif'); %读取图像I2=im2double(I1);I3=imnoise(I2,'gaussian',0.01);I4=imnoise(I3,'salt & pepper',0.01);figure,subplot(1,3,1);imshow(I2) %显示灰度图像title('原始图像'); %为图像添加标题subplot(1,3,2);imshow(I4) %加入混合躁声后显示图像title('加噪后的图像');s=fftshift(fft2(I4));%将灰度图像的二维不连续Fourier 变换的零频率成分移到频谱的中心[M,N]=size(s); %分别返回s的行数到M中，列数到N中n1=floor(M/2); %对M/2进行取整n2=floor(N/2); %对N/2进行取整d0=10;d1=160;for i=1:Mfor j=1:Nd=sqrt((i-n1)^2+(j-n2)^2); %点（i,j）到傅立叶变换中心的距离 if (d<=d0)h=1;else if (d0<=d1)h=(d-d1)/(d0-d1);else h=0;endends(i,j)=h*s(i,j); %ILPF滤波后的频域表示endends=ifftshift(s); %对s进行反FFT移动s=im2uint8(real(ifft2(s))); %对s进行二维反离散的Fourier变换后，取复数的实部转化为无符号8位整数subplot(1,3,3); %创建图形图像对象imshow(s); %显示ILPF滤波后的图像title('TLPF滤波后的图像'); %为图像添加标题运行结果：1.5 高斯低通滤波器(GLPF)I1=imread('eight.tif'); %读取图像I2=im2double(I1);I3=imnoise(I2,'gaussian',0.01);I4=imnoise(I3,'salt & pepper',0.01);figure,subplot(1,3,1);imshow(I2) %显示灰度图像title('原始图像'); %为图像添加标题subplot(1,3,2);imshow(I4) %加入混合躁声后显示图像title('加噪后的图像');s=fftshift(fft2(I4));%将灰度图像的二维不连续Fourier 变换的零频率成分移到频谱的中心[M,N]=size(s); %分别返回s的行数到M中，列数到N中n1=floor(M/2); %对M/2进行取整n2=floor(N/2); %对N/2进行取整d0=40;for i=1:Mfor j=1:Nd=sqrt((i-n1)^2+(j-n2)^2); %点（i,j）到傅立叶变换中心的距离 h=1*exp(-1/2*(d^2/d0^2)); %GLPF滤波函数s(i,j)=h*s(i,j); %ILPF滤波后的频域表示endends=ifftshift(s); %对s进行反FFT移动s=im2uint8(real(ifft2(s))); %对s进行二维反离散的Fourier变换后，取复数的实部转化为无符号8位整数subplot(1,3,3); %创建图形图像对象imshow(s); %显示ILPF滤波后的图像title('GLPF滤波后的图像（d=40）');运行结果：1.6 维纳滤波器[B,Cmap]=imread('eight.tif'); %读取MATLAB中的名为eight的图像I1=im2double(B);I2=imnoise(I1,'gaussian',0.01);I3=imnoise(I2,'salt & pepper',0.01);figure,subplot(1,3,1);imshow(I1) %显示灰度图像title('原始图像'); %为图像添加标题subplot(1,3,2);imshow(I3) %加入混合躁声后显示图像title('加噪后的图像');I4=wiener2(I3);subplot(1,3,3);imshow(I4); %显示wiener滤波后的图像title('wiener滤波后的图像');运行结果：结论：理想低通滤波器，虽然有陡峭的截止频率，却不能产生良好的效果，图像由于高频分量的滤除而变得模糊，同时还产生振铃效应。

关于MATLAB边缘检测sobel算子一、sobel介绍索贝尔算子是图像处理中的算子之一，主要用作边缘检测。

在技术上，它是一离散性差分算子，用来运算图像亮度函数的梯度之近似值。

在图像的任何一点使用此算子，将会产生对应的梯度矢量或是其法矢量。

该算子包含两组3x3的矩阵，分别为横向及纵向，将之与图像作平面卷积，即可分别得出横向及纵向的亮度差分近似值。

如果以代表原始图像，及分别代表经横向及纵向边缘检测的图像，其公式如下:图像的每一个像素的横向及纵向梯度近似值可用以下的公式结合，来计算梯度的大小。

然后可用以下公式计算梯度方向。

在以上例子中，如果以上的角度等于零，即代表图像该处拥有纵向边缘，左方较右方暗。

二、程序例1clear all;close all;f=imread('dsy.jpg');u=rgb2gray(f);F=double(f);U=double(u);[H,W]=size(u);uSobel=u;% ms=0;% ns=0;for i=2:H-1for j=2:W-1Gx=(U(i+1,j-1)+2*U(i+1,j)+F(i+1,j+1))-(U(i-1,j-1)+2*U(i-1,j)+F(i-1,j+1));Gy=(U(i-1,j+1)+2*U(i,j+1)+F(i+1,j+1))-(U(i-1,j-1)+2*U(i,j-1)+F(i+1,j-1));uSobel(i,j)=sqrt(Gx^2+Gy^2);% ms=ms+uSobel(i,j);% ns=ns+(uSobel(i,j)-ms)^2;endend% ms=ms/(H*W);% ns=ns/(H*W);subplot(1,2,1);imshow(f);title('原图');subplot(1,2,2);imshow(im2uint8(uSobel));title('Sobel处理后');% S=[ms ns];程序运行结果：例2hg=zeros(3,3); %设定高斯平滑滤波模板的大小为3*3delta=0.5;for x=1:1:3for y=1:1:3u=x-2;v=y-2;hg(x,y)=exp(-(u^2+v^2)/(2*pi*delta^2));endendh=hg/sum(hg(:));g = imread('jjj.jpg ');f=rgb2gray(im2double(g));subplot(2,2,1),imshow(f)title('原始图像');[m,n]=size(f);ftemp=zeros(m,n);rowhigh=m-1;colhigh=n-1;%%%高斯滤波%%%for x=2:1:rowhigh-1for y=2:1:colhigh-1mod=[f(x-1,y-1) f(x-1,y) f(x-1,y+1); f(x,y-1) f(x,y) f(x,y+1);f(x+1,y-1) f(x+1,y) f(x+1,y+1)];A=h.*mod;ftemp(x,y)=sum(A(:));endendf=ftempsubplot(2,2,2),imshow(f)title('高斯滤波器后的图像');%%%%3*3的soble算子%%%%%%%%sx=[-1 -2 -1;0 0 0;1 2 1];sy=[-1 0 1;-2 0 2;-1 0 1];for x=2:1:rowhigh-1for y=2:1:colhigh-1mod=[f(x-1,y-1) f(x-1,y) f(x-1,y+1); f(x,y-1) f(x,y) f(x,y+1);f(x+1,y-1) f(x+1,y) f(x+1,y+1)];fsx=sx.*mod;fsy=sy.*mod;ftemp(x,y)=max((abs(sum(fsx(:)))),(abs(sum(fsy(:)))));endendfs=im2uint8(ftemp);subplot(2,2,3),imshow(fs)title('用soble检测的原始图像');%%%域值分割%%%TH2=30; %设定阈值for x=2:1:rowhigh-1for y=2:1:colhigh-1if (fs(x,y)>=TH2)&((fs(x,y-1) <= fs(x,y)) & (fs(x,y) > fs(x,y+1)) )fs(x,y)=200;elseif(fs(x,y)>=TH2)&( (fs(x-1,y) <=fs(x,y)) & (fs(x,y) >fs(x+1,y))) fs(x,y)=200;else fs(x,y)=50;endendendsubplot(2,2,4),imshow(fs)title('用soble检测并细化后的图像')。

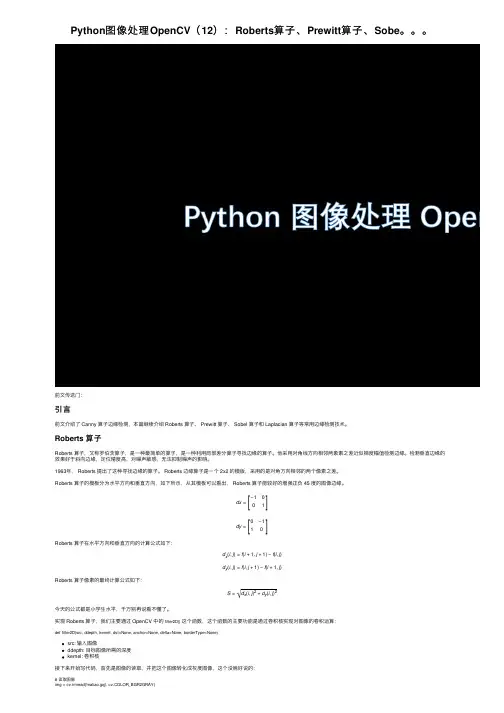

Python 图像处理OpenCV （12）：Roberts 算⼦、Prewitt 算⼦、Sobe。

前⽂传送门：引⾔前⽂介绍了 Canny 算⼦边缘检测，本篇继续介绍 Roberts 算⼦、 Prewitt 算⼦、 Sobel 算⼦和 Laplacian 算⼦等常⽤边缘检测技术。

Roberts 算⼦Roberts 算⼦，⼜称罗伯茨算⼦，是⼀种最简单的算⼦，是⼀种利⽤局部差分算⼦寻找边缘的算⼦。

他采⽤对⾓线⽅向相邻两象素之差近似梯度幅值检测边缘。

检测垂直边缘的效果好于斜向边缘，定位精度⾼，对噪声敏感，⽆法抑制噪声的影响。

1963年， Roberts 提出了这种寻找边缘的算⼦。

Roberts 边缘算⼦是⼀个 2x2 的模版，采⽤的是对⾓⽅向相邻的两个像素之差。

Roberts 算⼦的模板分为⽔平⽅向和垂直⽅向，如下所⽰，从其模板可以看出， Roberts 算⼦能较好的增强正负 45 度的图像边缘。

dx =−1001dy =0−11Roberts 算⼦在⽔平⽅向和垂直⽅向的计算公式如下：d x (i ,j )=f (i +1,j +1)−f (i ,j )d y (i ,j )=f (i ,j +1)−f (i +1,j )Roberts 算⼦像素的最终计算公式如下：S =d x (i ,j )2+dy (i ,j )2今天的公式都是⼩学⽣⽔平，千万别再说看不懂了。

实现 Roberts 算⼦，我们主要通过 OpenCV 中的 filter2D() 这个函数，这个函数的主要功能是通过卷积核实现对图像的卷积运算：def filter2D(src, ddepth, kernel, dst=None, anchor=None, delta=None, borderType=None)src: 输⼊图像ddepth: ⽬标图像所需的深度kernel: 卷积核接下来开始写代码，⾸先是图像的读取，并把这个图像转化成灰度图像，这个没啥好说的：# 读取图像img = cv.imread('maliao.jpg', cv.COLOR_BGR2GRAY)[][]√rgb_img = cv.cvtColor(img, cv.COLOR_BGR2RGB)# 灰度化处理图像grayImage = cv.cvtColor(img, cv.COLOR_BGR2GRAY)然后是使⽤ Numpy 构建卷积核，并对灰度图像在 x 和 y 的⽅向上做⼀次卷积运算：# Roberts 算⼦kernelx = np.array([[-1, 0], [0, 1]], dtype=int)kernely = np.array([[0, -1], [1, 0]], dtype=int)x = cv.filter2D(grayImage, cv.CV_16S, kernelx)y = cv.filter2D(grayImage, cv.CV_16S, kernely)注意：在进⾏了 Roberts 算⼦处理之后，还需要调⽤convertScaleAbs()函数计算绝对值，并将图像转换为8位图进⾏显⽰，然后才能进⾏图像融合：# 转 uint8 ,图像融合absX = cv.convertScaleAbs(x)absY = cv.convertScaleAbs(y)Roberts = cv.addWeighted(absX, 0.5, absY, 0.5, 0)最后是通过 pyplot 将图像显⽰出来：# 显⽰图形titles = ['原始图像', 'Roberts 算⼦']images = [rgb_img, Roberts]for i in range(2):plt.subplot(1, 2, i + 1), plt.imshow(images[i], 'gray') plt.title(titles[i])plt.xticks([]), plt.yticks([])plt.show()最终结果如下：Prewitt 算⼦Prewitt 算⼦是⼀种⼀阶微分算⼦的边缘检测，利⽤像素点上下、左右邻点的灰度差，在边缘处达到极值检测边缘，去掉部分伪边缘，对噪声具有平滑作⽤。

《数字图像处理作业》图像的锐化处理---拉普拉斯算子、prewitt算子、sobel算子性能研究对比一、算法介绍1.1图像锐化的概念在图像增强过程中，通常利用各类图像平滑算法消除噪声，图像的常见噪声主要有加性噪声、乘性噪声和量化噪声等。

一般来说，图像的能量主要集中在其低频部分，噪声所在的频段主要在高频段，同时图像边缘信息也主要集中在其高频部分。

这将导致原始图像在平滑处理之后，图像边缘和图像轮廓模糊的情况出现。

为了减少这类不利效果的影响，就需要利用图像锐化技术，使图像的边缘变得清晰。

图像锐化处理的目的是为了使图像的边缘、轮廓线以及图像的细节变得清晰，经过平滑的图像变得模糊的根本原因是因为图像受到了平均或积分运算，因此可以对其进行逆运算(如微分运算)就可以使图像变得清晰。

从频率域来考虑，图像模糊的实质是因为其高频分量被衰减，因此可以用高通滤波器来使图像清晰。

但要注意能够进行锐化处理的图像必须有较高的性噪比，否则锐化后图像性噪比反而更低，从而使得噪声增加的比信号还要多，因此一般是先去除或减轻噪声后再进行锐化处理。

考察正弦函数，它的微分。

微分后频率不变，幅度上升2πa倍。

空间频率愈高，幅度增加就愈大。

这表明微分是可以加强高频成分的，从而使图像轮廓变清晰。

最常用的微分方法是梯度法和拉普拉斯算子。

但本文主要探究几种边缘检测算子，Laplace、Prewitt、Sobel算子以下具体介绍。

图像边缘检测：边缘检测是检测图像局部显著变化的最基本运算，梯度是函数变化的一种度量。

图像灰度值的显著变化可用梯度的离散逼近函数来检测，大幅度地减少了数据量，并且剔除了可以认为不相关的信息，保留了图像重要的结构属性。

边缘检测可分为两大类基于查找一类和基于零穿越的一类。

基于查找的方法通过寻找图像一阶导数中的最大和最小值来检测边界，通常是将边界定位在梯度最大的方向。

基于零穿越的方法通过寻找图像二阶导数零穿越来寻找边界，通常是Laplacian过零点或者非线性差分表示的过零点。

Matlab图像锐化处理及边缘检测本章要点：☑图像边缘锐化的基本方法☑微分运算☑梯度锐化☑边缘检测6．1 图像边缘锐化的基本方法物体的边缘是以图像局部特性不连续性的形式出现。

本质上边缘常意味着一个区域的终结和另一个区域的开始。

图像边缘信息在图像分析和人的视觉中都是十分重要的，是图像识别中提取图像特征的一个重要特性。

图像的边缘有方向和幅度两个特性。

通常，延边缘走向的像素变化平缓，而垂直于边缘走向的像素变化剧烈。

边缘的描述包含以下几个方面：（1）边缘点——它两边像素的灰度值有显著的不同。

边缘点也存在于这样一对邻点之间即一个在较亮的区域内部，另一个在外部。

（2）边缘法线方向——在某点灰度变化最剧烈的方向，与边缘方向垂直。

（3）边缘方向——与边缘法线方向垂直，是目标边界的切线方向。

（4）边缘位置——边缘所在的坐标位置。

（5）边缘强度——沿边缘法线方向图像局部的变化强度的量度。

粗略地区分边缘种类可以有两种，其一是阶跃状边缘，它两边像素的灰度值有显著的不同，其二是屋顶状边缘，它位于灰度值从增加到减少的变化转折点。

这些变化分别对应景物中不同的物理状态。

边缘是图像上灰度变化比较剧烈的地方，如果一个像素落在图像中某一个物体的边界上，那么它的邻域将成为一个灰度级的变化带。

对这种变化最有用的两个特征是灰度的变化率和方向，在灰度变化突变处进行微分，将产生高值。

经典的边缘提取方法是考虑图像的每个像素在某个领域内的变化，利用边缘邻近一阶或二阶方向导数变化规律，来检测边缘。

图像灰度值的显著变化可以用一阶差分替代一阶微分的梯度来表示，它们分别以梯度向量的幅度和方向来表示。

因此图像中陡峭边缘的梯度值将是很大的；那些灰度变化平缓的地方，梯度值是比较小的；而那些灰度值相同的地方，梯度值将为零。

图像经过梯度运算能灵敏地检测出边界线，这种微分边缘检测算子运算简单易行，但有方向性。

利用计算机进行图像锐化处理有两个目的，一是与柔化处理相反，增强图像边缘，使模糊的图像变得更加清晰起来，颜色变得鲜明突出，图像的质量有所改善，产生更适合人观察和识别的图像，本章的梯度锐化就是介绍这方面的内容。

分享到：2012-04-24 20:42网友采纳clcclear allclose allI = imread('cameraman.tif'); % 读入图像imshow(I);title('原图')BW1 = edge(I,'canny'); % 调用canny函数figure,imshow(BW1); % 显示分割后的图像，即梯度图像title('Canny')用Lena标准检测图像，图像与代码下面注明了是哪张图像。

一、没有噪声时的检测结果 1 原始图像2 Sobel算子边缘检测3 Prewitt算子边缘检测4 Roberts算子边缘检测5 Laplace算子边缘检测6 Canny算子边缘检测二、加入高斯噪声（μ=0，σ^2=0.01）检测结果 1 原始图像2 Sobel算子边缘检测3 Prewitt算子边缘检测4 Roberts算子边缘检测5 Laplace算子边缘检测6 Canny算子边缘检测三、加入高斯噪声（μ=0，σ^2=0.02）检测结果 1 原始图像2 Sobel算子边缘检测3 Prewitt算子边缘检测4 Roberts算子边缘检测5 Laplace算子边缘检测6 Canny算子边缘检测clear all; close all;warning off all;I = imread('lena.bmp'); %%如果是其他类型图像,请先转换为灰度图%%没有噪声时的检测结果BW_sobel = edge(I,'sobel');BW_prewitt = edge(I,'prewitt');BW_roberts = edge(I,'roberts');BW_laplace = edge(I,'log');BW_canny = edge(I,'canny'); figure(1);subplot(2,3,1),imshow(I),xlabel('原始图像');subplot(2,3,2),imshow(BW_sobel),xlabel('sobel检测');subplot(2,3,3),imshow(BW_prewitt),xlabel('prewitt检测');subplot(2,3,4),imshow(BW_roberts),xlabel('roberts检测');subplot(2,3,5),imshow(BW_laplace),xlabel('laplace检测');subplot(2,3,6),imshow(BW_canny),xlabel('canny检测');%%加入高斯噪声（μ=0，σ^2=0.01）检测结果I_g1 = imnoise(I,'gaussian',0,0.01);BW_sobel = edge(I_g1,'sobel');BW_prewitt = edge(I_g1,'prewitt');BW_roberts = edge(I_g1,'roberts');BW_laplace = edge(I_g1,'log');BW_canny = edge(I_g1,'canny'); figure(2);subplot(2,3,1),imshow(I_g1),xlabel('加入高斯噪声(μ=0，σ^2=0.01)图像'); subplot(2,3,2),imshow(BW_sobel),xlabel('sobel检测');subplot(2,3,3),imshow(BW_prewitt),xlabel('prewitt检测');subplot(2,3,4),imshow(BW_roberts),xlabel('roberts检测');subplot(2,3,5),imshow(BW_laplace),xlabel('laplace检测');subplot(2,3,6),imshow(BW_canny),xlabel('canny检测');%%加入高斯噪声（μ=0，σ^2=0.02）检测结果I_g2 = imnoise(I,'gaussian',0,0.02);BW_sobel = edge(I_g2,'sobel');BW_prewitt = edge(I_g2,'prewitt');BW_roberts = edge(I_g2,'roberts');BW_laplace = edge(I_g2,'log');BW_canny = edge(I_g2,'canny'); figure(3);subplot(2,3,1),imshow(I_g2),xlabel('加入高斯噪声(μ=0，σ^2=0.02)图像'); subplot(2,3,2),imshow(BW_sobel),xlabel('sobel检测');subplot(2,3,3),imshow(BW_prewitt),xlabel('prewitt检测');subplot(2,3,4),imshow(BW_roberts),xlabel('roberts检测');subplot(2,3,5),imshow(BW_laplace),xlabel('laplace检测');subplot(2,3,6),imshow(BW_canny),xlabel('canny检测');199条建筑设计知识1. 公共建筑通常以交通、使用、辅助三种空间组成2. 美国著名建筑师沙利文提出的名言‘形式由功能而来’3. 密斯.凡.德.罗设计的巴塞罗那博览会德国馆采用的是‘自由灵活的空间组合’开创了流动空间的新概念4. 美国纽约赖特设计的古根海姆美术馆的展厅空间布置采用形式是串联式5. 电影放映院不需采光6. 点式住宅可设天井或平面凹凸布置可增加外墙面，有利于每层户数较多时的采光和通风7. 对结构形式有规定性的有大小和容量、物理环境、形状的规定性8. 功能与流线分析是现代建筑设计最常用的手段9. 垂直方向高的建筑需要考虑透视变形的矫正10. 橙色是暖色，而紫色含有蓝色的成分，所以偏冷；青色比黄色冷、红色比黄色暖、蓝色比绿色冷11. 同样大小冷色调较暖色调给人的感觉要大12. 同样距离，暖色较冷色给人以靠近感13. 为保持室内空间稳定感，房间的低处宜采用低明度色彩14. 冷色调给人以幽雅宁静的气氛15. 色相、明度、彩度是色彩的三要素；三元色为红、黄、蓝16. 尺度的概念是建筑物整体或局部给人的视角印象大小和其实际大小的关系17. 美的比例，必然正确的体现材料的力学特征18. 不同文化形成独特的比例形式19. 西方古典建筑高度与开间的比例，愈高大愈狭长，愈低矮愈宽阔20. ‘稳定’所涉及的要素是上与下之间的相对轻重关系的处理21. 人眼观赏规律H 18°～45°局部、细部2H 18°～27°整体3H ＜18°整体及环境22. 黄金分隔比例为1：1.61823. 通风屋面只能隔离太阳辐射不能保温，适宜于南方24. 总图布置要因地制宜，建筑物与周围环境之间关系紧凑，节约因地；适当处理个体与群体，空间与体形，绿化和小品的关系；合理解决采光、通风、朝向、交通与人流的组织25. 热水系统舒适稳定适用于居住建筑和托幼蒸汽系统加热快，适用于间歇采暖建筑如会堂、剧场26. 渐变具有韵律感27. 要使一座建筑显得富有活力，形式生动，在构图中应采用对比的手法对比的手法有轴线对比、体量对比、方向对比、虚实对比、色彩对比28. 要使柱子看起来显得细一些，可以采用暗色和冷色29. 巴西国会大厅在体型组合中采用了对比与协调的手法30. 展览建筑应使用穿套式的空间组合形式31. 室外空间的构成，主要依赖于建筑和建筑群体组合32. 在意大利威尼斯的圣马可广场的布局中，采用了强调了各种空间之间的对比33. 当坡地坡度较缓时，应采用平行等高线布置34. 建筑的有效面积=建筑面积-结构面积35. 加大开窗面积的方法来解决采光和通风问题较易办到36. 中国古代木结构大致可分为抬梁式、穿斗式和井干式三种37. 建筑构图原理的基本范畴有主从与重点、对比与呼应、均衡与稳定、节奏与韵律和比例与尺度38. 建筑构图的基本规律是多样统一39. 超过8层的建筑中，电梯就成为主要的交通工具了40. 建筑的模数分为基本模数、扩大模数和分模数41. 建筑楼梯梯段的最大坡度不宜超过38°42. 住宅起居室、卧室、厨房应直接采光，窗地比为1/7，其他为1/1243. 住宅套内楼梯梯段的最小净宽两边墙的0.9M，一边临空的0.75M住宅室内楼梯踏步宽不应小于0.22M，踏步高度不应小大0.20M44. 住宅底层严禁布置火灾危险性甲乙类物质的商店，不应布置产生噪声的娱乐场所45. 地下室、贮藏室等房间的最低净高不应低于2.0米46. 室内坡道水平投影长度超过15米时，宜设休息平台47. 外墙内保温所占面积不计入使用面积烟道、风道、管道井不计入使用面积阳台面积不计入使用面积壁柜应计入使用面积48. 旋转楼梯两级的平面角度不大于10度，且每级离内侧扶手中心0.25处的踏步宽度要大于0.22米49. 两个安全出口之间的净距不应小于5米50. 楼梯正面门扇开足时宜保持0.6米平台净宽，侧墙门口距踏步不宜小于0.4米，其门扇开足时不应减少梯段的净宽35. 加大开窗面积的方法来解决采光和通风问题较易办到36. 中国古代木结构大致可分为抬梁式、穿斗式和井干式三种37. 建筑构图原理的基本范畴有主从与重点、对比与呼应、均衡与稳定、节奏与韵律和比例与尺度38. 建筑构图的基本规律是多样统一39. 超过8层的建筑中，电梯就成为主要的交通工具了40. 建筑的模数分为基本模数、扩大模数和分模数41. 建筑楼梯梯段的最大坡度不宜超过38°42. 住宅起居室、卧室、厨房应直接采光，窗地比为1/7，其他为1/1243. 住宅套内楼梯梯段的最小净宽两边墙的0.9M，一边临空的0.75M住宅室内楼梯踏步宽不应小于0.22M，踏步高度不应小大0.20M44. 住宅底层严禁布置火灾危险性甲乙类物质的商店，不应布置产生噪声的娱乐场所45. 地下室、贮藏室等房间的最低净高不应低于2.0米46. 室内坡道水平投影长度超过15米时，宜设休息平台47. 外墙内保温所占面积不计入使用面积烟道、风道、管道井不计入使用面积阳台面积不计入使用面积壁柜应计入使用面积48. 旋转楼梯两级的平面角度不大于10度，且每级离内侧扶手中心0.25处的踏步宽度要大于0.22米49. 两个安全出口之间的净距不应小于5米50. 楼梯正面门扇开足时宜保持0.6米平台净宽，侧墙门口距踏步不宜小于0.4米，其门扇开足时不应减少梯段的净宽35. 加大开窗面积的方法来解决采光和通风问题较易办到36. 中国古代木结构大致可分为抬梁式、穿斗式和井干式三种37. 建筑构图原理的基本范畴有主从与重点、对比与呼应、均衡与稳定、节奏与韵律和比例与尺度38. 建筑构图的基本规律是多样统一39. 超过8层的建筑中，电梯就成为主要的交通工具了40. 建筑的模数分为基本模数、扩大模数和分模数41. 建筑楼梯梯段的最大坡度不宜超过38°42. 住宅起居室、卧室、厨房应直接采光，窗地比为1/7，其他为1/1243. 住宅套内楼梯梯段的最小净宽两边墙的0.9M，一边临空的0.75M住宅室内楼梯踏步宽不应小于0.22M，踏步高度不应小大0.20M44. 住宅底层严禁布置火灾危险性甲乙类物质的商店，不应布置产生噪声的娱乐场所45. 地下室、贮藏室等房间的最低净高不应低于2.0米46. 室内坡道水平投影长度超过15米时，宜设休息平台47. 外墙内保温所占面积不计入使用面积烟道、风道、管道井不计入使用面积阳台面积不计入使用面积壁柜应计入使用面积48. 旋转楼梯两级的平面角度不大于10度，且每级离内侧扶手中心0.25处的踏步宽度要大于0.22米49. 两个安全出口之间的净距不应小于5米50. 楼梯正面门扇开足时宜保持0.6米平台净宽，侧墙门口距踏步不宜小于0.4米，其门扇开足时不应减少梯段的净宽51. 入地下车库的坡道端部宜设挡水反坡和横向通长雨水篦子52. 室内台阶宜150*300；室外台阶宽宜350左右，高宽比不宜大于1：2.553. 住宅公用楼梯踏步宽不应小于0.26M，踏步高度不应大于0.175M54. 梯段宽度不应小于1.1M（6层及以下一边设栏杆的可为1.0M），净空高度2.2M55. 休息平台宽度应大于梯段宽度，且不应小于1.2M，净空高度2.0M56. 梯扶手高度0.9M，水平段栏杆长度大于0.5M时应为1.05M57. 楼梯垂直杆件净空不应大于0.11M，梯井净空宽大于0.11M时应采取防护措施58. 门洞共用外门宽1.2M，户门卧室起居室0.9M，厨房0.8M，卫生间及阳台门0.7M，所有门洞高为2.0M59. 住宅层高不宜高于2.8M60. 卧室起居室净高≥2.4M，其局部净高≥2.1M（且其不应大于使用面积的1/3）61. 利用坡顶作起居室卧室的，一半面积净高不应低于2.1M利用坡顶空间时，净高低于1.2M处不计使用面积；1.2--2.1M计一半使用面积；高于2.1M全计使用面积62. 放家具墙面长3M，无直接采光的厅面积不应大于10M263. 厨房面积Ⅰ、Ⅱ≥4M2；Ⅲ、Ⅳ≥5M264. 厨房净宽单面设备不应小于1.5M；双面布置设备间净距不应小于0.9M65. 对于大套住宅，其使用面积必须满足45平方米66. 住宅套型共分四类使用面积分别为34、45、56、68M267. 单人卧室≥6M2；双人卧室≥10M2；兼起居室卧室≥12M2；68. 卫生间面积三件3M2；二件2--2.5M2；一件1.1M269. 厨房、卫生间净高2.2M70. 住宅楼梯窗台距楼地面净高度低于0.9米时，不论窗开启与否，均应有防护措施71. 阳台栏杆净高1.05M；中高层为1.1M(但要＜1.2)；杆件净距0.1172. 无外窗的卫生间应设置防回流构造的排气通风道、预留排气机械的位置、门下设进风百叶窗或与地面间留出一定缝隙73. 每套应设阳台或平台、应设置晾衣设施、顶层应设雨罩；阳台、雨罩均应作有组织排水；阳台宜做防水；雨罩应做防水74. 寒冷、夏热冬冷和夏热冬暖地区的住宅，西面应采取遮阳措施75. 严寒地区的住宅出入口，各种朝向均应设防寒门斗或保温门76. 住宅建筑中不宜设置的附属公共用房有锅炉房、变压器室、易燃易爆化学物品商店但有厨房的饮食店可设77. 住宅设计应考虑防触电、防盗、防坠落78. 跃层指套内空间跨跃两楼层及以上的住宅79. 在坡地上建住宅，当建筑物与等高线垂直时，采用跌落方式较为经济80. 住宅建筑工程评估指标体系表中有一级和二级指标81. 7层及以上（16米）住宅必须设电梯82. 宿舍最高居住层的楼地面距入口层地面的高度大于20米时，应设电梯83. 医院病房楼，设有空调的多层旅馆，超过5层的公建室内疏散楼梯，均应设置封闭楼梯间（包括首层扩大封闭楼梯间）设歌舞厅放映厅且超过3层的地上建筑，应设封闭楼梯间。

sobel边缘检测算法代码python Sobel边缘检测算法是一种常用的数字图像处理方法，用于在图像中检测出边界。

其原理是利用图像灰度值的变化来确定图像边缘的位置。

Sobel算法是一种简单而有效的边缘检测算法，可以在Python中快速实现。

Sobel算法的本质可以视为一种滤波器。

它使用一组水平和垂直的像素值累加器，将卷积运算应用于图像中的像素。

该算法对像素值的变化率进行计算，就可以检测出物体的边缘。

通常，Sobel算法用于物体边缘和轮廓的识别，通过滤波器之后，灰度值大的像素就会变得更加亮，而灰度值低的像素则会变得更加暗。

Python中Sobel算法的实现相对简单，以下是一个基本步骤：1.导入必要库：opencv-python， numpy``` import cv2 import numpy as np ```2.读取图像文件并转换成灰度图``` img = cv2.imread('path/to/image',cv2.IMREAD_GRAYSCALE) ```3.应用Sobel算子：可以应用两个权重矩阵，分别代表水平和垂直方向的边缘变化。

可以使用OpenCV的cv2.Sobel()函数来进行计算，其中参数1代表应用的输入图像，参数2代表深度，通常值为-1，参数3和参数4代表权重矩阵。

``` sobelHorizontal = cv2.Sobel(img,cv2.CV_64F, 1, 0) ``` ``` sobelVertical =cv2.Sobel(img, cv2.CV_64F, 0, 1) ```4.以合适的形式呈现边缘图像：边缘检测图像通常需要处理掉噪声，并调整颜色和对比度。

这一步骤有多种方式实现，例如使用cv2.convertScaleAbs()函数将数据类型转换为8位无符号整数，并将其转换为灰度格式的边缘图像。

``` magnitudeImage =cv2.convertScaleAbs(np.sqrt(np.power(sobelHorizonta l, 2) + np.power(sobelVertical, 2))) ```以上是一个基本的代码实现，可以生成一张带有高亮边缘的图像。

MATLAB边缘检测代码边缘检测是图像处理中常用的技术，用于识别图像中物体的轮廓。

在MATLAB中，我们可以使用不同的方法进行边缘检测，例如Sobel算子、Canny算子等。

本文将介绍MATLAB中常用的边缘检测方法，并给出相应的代码示例。

1. Sobel算子Sobel算子是一种基于梯度的边缘检测算法，通过计算图像灰度值的一阶导数来识别边缘。

在MATLAB中，我们可以使用edge函数来实现Sobel算子。

img = imread('image.jpg'); % 读取图像gray_img = rgb2gray(img); % 将彩色图像转换为灰度图像edge_img = edge(gray_img, 'sobel'); % 使用Sobel算子进行边缘检测imshow(edge_img); % 显示结果上述代码首先读取一张彩色图像，并将其转换为灰度图像。

然后使用edge函数对灰度图像进行Sobel边缘检测，并将结果显示出来。

2. Canny算子Canny算子是一种基于多阶段处理的边缘检测算法，它能够有效地抑制噪声并提取出清晰、准确的边缘。

在MATLAB中，我们同样可以使用edge函数来实现Canny算子。

img = imread('image.jpg'); % 读取图像gray_img = rgb2gray(img); % 将彩色图像转换为灰度图像edge_img = edge(gray_img, 'canny'); % 使用Canny算子进行边缘检测imshow(edge_img); % 显示结果上述代码与Sobel算子的示例代码类似，只是将edge函数的第二个参数设置为'canny'来使用Canny算子进行边缘检测。

3. Laplacian算子Laplacian算子是一种基于二阶导数的边缘检测算法，它能够检测出图像中的灰度变化区域。

《图像处理中的数学方法》实验报告学生姓名：***教师姓名：曾理学院：数学与统计学院专业：信息与计算科学学号：********联系方式：139****1645梯度和拉普拉斯算子在图像边缘检测中的应用一、数学方法边缘检测最通用的方法是检测灰度值的不连续性，这种不连续性用一阶和二阶导数来检测。

1.（1）一阶导数：一阶导数即为梯度，对于平面上的图像来说，我们只需用到二维函数的梯度，即：∇f=[g xg y]=[ðf ðxðfðy],该向量的幅值：∇f=mag(∇f)=[g x2+g y2]1/2= [(ðf/ðx)2+(ðf/ðy)2]1/2,为简化计算，省略上式平方根，得到近似值∇f≈g x2+g y2；或通过取绝对值来近似，得到：∇f≈|g x|+|g y|。

（2）二阶导数：二阶导数通常用拉普拉斯算子来计算，由二阶微分构成：∇2f(x,y)=ð2f(x,y)ðx2+ð2f(x,y)ðy22.边缘检测的基本思想：（1）寻找灰度的一阶导数的幅度大于某个指定阈值的位置；（2）寻找灰度的二阶导数有零交叉的位置。

3.几种方法简介（1）Sobel边缘检测器：以差分来代替一阶导数。

Sobel边缘检测器使用一个3×3邻域的行和列之间的离散差来计算梯度，其中，每行或每列的中心像素用2来加权，以提供平滑效果。

∇f=[g x2+g y2]1/2={[(z7+2z8+z9)−(z1+2z2+z3)]2+[(z3+2z6+z9)−(z1+2z4+z7)]2}1/2（2）Prewitt边缘检测器:使用下图所示模板来数字化地近似一阶导数。

与Sobel检测器相比，计算上简单一些，但产生的结果中噪声可能会稍微大一些。

g x=(z7+z8+z9)−(z1+z2+z3)g y=(z3+z6+z9)−(z1−z4−z7)（3）Roberts边缘检测器：使用下图所示模板来数字化地将一阶导数近似为相邻像素之间的差，它与前述检测器相比功能有限（非对称，且不能检测多种45°倍数的边缘）。

一、概述matlab是一种用于科学计算和工程设计的软件，其强大的功能使得它在图像处理领域尤为突出。

而拉普拉斯算子在图像处理中被广泛用于图像的锐化，能够突出图像的边缘和细节，从而提高图像的清晰度和质量。

在matlab中，编写拉普拉斯算子的代码能够帮助工程师和科学家实现图像的优化处理。

本文将介绍matlab中拉普拉斯算子的代码编写方法，帮助读者快速掌握图像处理的技术。

二、拉普拉斯算子原理1. 拉普拉斯算子是一种二阶偏微分算子，用于描述图像中灰度的变化程度。

在图像处理中，拉普拉斯算子可以用于检测图像中的边缘和细节，帮助图像的锐化和增强。

2. 拉普拉斯算子在二维图像中的离散形式可以表示为以下公式：Δf(x, y) = f(x+1, y) + f(x-1, y) + f(x, y+1) + f(x, y-1) - 4*f(x, y)其中，Δf(x, y)表示图像中像素点(x, y)处的拉普拉斯算子值，f(x, y)表示图像中像素点(x, y)处的灰度值。

三、matlab中拉普拉斯算子的代码编写在matlab中，可以利用内置的函数和操作符来实现拉普拉斯算子的计算和图像的锐化。

下面是一个基本的matlab代码示例：```matlab读取原始图像original_image = imread('image.jpg');将原始图像转化为灰度图gray_image = rgb2gray(original_image);使用laplacian函数计算图像的拉普拉斯算子laplacian_image = del2(double(gray_image));将计算得到的图像进行锐化处理sharpened_image = imadd(double(gray_image),laplacian_image);显示原始图像和处理后的图像subplot(1, 2, 1);imshow(gray_image);title('Original Image');subplot(1, 2, 2);imshow(sharpened_image, []);title('Sharpened Image');```上述代码首先通过imread函数读取原始图像，并利用rgb2gray函数将其转换为灰度图。

实验9图像边缘检测实验9 图像边缘检测⼀、实验⽬的通过本实验使学⽣掌握图像边缘检测的基本⽅法，加深对图像分割的理解。

⼆、实验原理本实验师基于数字图像处理课程中的图像分割理论来设计的。

三、实验内容（⼀）图像锐化读取lena_gray.bmp图像，（1）使⽤prewitt算⼦对图像进⾏锐化，同屏显⽰原图像和锐化后的图像，并解释结果。

（2）使⽤sobel算⼦对图像进⾏锐化，同屏显⽰原图像和锐化后的图像，并解释结果。

（3）使⽤LoG算⼦对图像进⾏锐化，同屏显⽰原图像和锐化后的图像，并解释结果。

（4）对⽐上述锐化结果，说明三个算⼦的优缺点。

程序：close allclearclc%程序如下所⽰：?J=imread('F:\lena_gray.bmp');subplot(2,3,1);imshow(J);title('（a）原始图像');subplot(2,3,2);imshow(J);title('(b)灰度图');K=imadjust(J,[40/255 1]);%调整灰度值?subplot(2,3,3)imshow(K);title('(c)调整灰度后的图');I1=edge(K,'sobel');subplot(2,3,4);imshow(I1);title('（d）Sobel算⼦');I2=edge(K,'prewitt');subplot(2,3,5);imshow(I2);title('（e）Prewitt算⼦');I4=edge(K,'log');subplot(2,3,6);imshow(I4);title('（g）Laplace算⼦');（a）原始图像(b)灰度图(c)调整灰度后的图（d）Sobel算⼦（e）Prewitt算⼦（g）Laplace算⼦实验结果分析：由实验结果可知，prewitt和sobel算⼦能提取对⽐度强的边缘，⽽LOG算⼦能提取对⽐度较弱的边缘，边缘定位精度⾼。

[Python图像处理]⼗⼀.图像锐化与边缘检测之Roberts算⼦、Prewitt算⼦、。

Roberts算⼦Roberts算⼦即为交叉微分算法，它是基于交叉差分的梯度算法，通过局部差分计算检测边缘线条。

常⽤来处理具有陡峭的第噪声图像，当图像边缘接近于正45度或负45度时，该算法处理效果更理想，其缺点时对边缘的定位不太准确，提取的边缘线条较粗。

在Python中，Roberts算⼦主要是通过Numpy定义模板，再调⽤OpenCV的filter2D()函数实现边缘提取。

该函数主要是利⽤内核实现对图像的卷积运算，其函数原型如下:dst = filter2D(src, ddepth, kernel, dts, anchor,delta, borderType)src:表⽰输⼊图像ddepth: 表⽰⽬标图像所需的深度kernel: 表⽰卷积核,⼀个单通道浮点型矩阵anchor：表⽰内核的基准点，其默认值为(-1, -1)，位于中⼼位置delta：表⽰在存储⽬标图像前可选的添加到像素的值，默认值为0borderType：表⽰边框模式import cv2import numpy as npimport matplotlib.pyplot as pltimg = cv2.imread("src.png")img = cv2.cvtColor(img, cv2.COLOR_BGR2RGB)grayImage = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)# Roberts算⼦kernelx = np.array([[-1, 0], [0, 1]], dtype=int)kernely = np.array([[0, -1], [1, 0]], dtype=int)x = cv2.filter2D(grayImage, cv2.CV_16S, kernelx)y = cv2.filter2D(grayImage, cv2.CV_16S, kernely)# 转转成uint8absX = cv2.convertScaleAbs(x)absY = cv2.convertScaleAbs(y)Roberts = cv2.addWeighted(absX, 0.5, absY, 0.5, 0)# 正常显⽰中⽂标签plt.rcParams["font.sans-serif"] = ["SimHei"]# 显⽰图形titles = ["原始图像", "Roberts算⼦"]images = [img, Roberts]for i in range(2):plt.subplot(1, 2, i+1)plt.imshow(images[i], "gray")plt.title(titles[i])plt.xticks([])plt.yticks([])plt.show()效果如下:Prewitt算⼦Prewitt是⼀种图像边缘检测的微分算⼦，其原理是利⽤特定区域内像素值产⽣的差分实现边缘检测。

数字图像去噪典型算法及matlab实现希望得到大家的指点和帮助图像去噪是数字图像处理中的重要环节和步骤。

去噪效果的好坏直接影响到后续的图像处理工作如图像分割、边缘检测等。

图像信号在产生、传输过程中都可能会受到噪声的污染，一般数字图像系统中的常见噪声主要有：高斯噪声（主要由阻性元器件内部产生）、椒盐噪声（主要是图像切割引起的黑图像上的白点噪声或光电转换过程中产生的泊松噪声）等；目前比较经典的图像去噪算法主要有以下三种：均值滤波算法：也称线性滤波，主要思想为邻域平均法，即用几个像素灰度的平均值来代替每个像素的灰度。

有效抑制加性噪声，但容易引起图像模糊，可以对其进行改进，主要避开对景物边缘的平滑处理。

中值滤波：基于排序统计理论的一种能有效抑制噪声的非线性平滑滤波信号处理技术。

中值滤波的特点即是首先确定一个以某个像素为中心点的邻域，一般为方形邻域，也可以为圆形、十字形等等，然后将邻域中各像素的灰度值排序，取其中间值作为中心像素灰度的新值，这里领域被称为窗口，当窗口移动时，利用中值滤波可以对图像进行平滑处理。

其算法简单，时间复杂度低，但其对点、线和尖顶多的图像不宜采用中值滤波。

很容易自适应化。

Wiener维纳滤波：使原始图像和其恢复图像之间的均方误差最小的复原方法，是一种自适应滤波器，根据局部方差来调整滤波器效果。

对于去除高斯噪声效果明显。

实验一：均值滤波对高斯噪声的效果I=imread('C:\Documents and Settings\Administrator\桌面\1.gif');%读取图像J=imnoise(I,'gaussian',0,0.005);%加入均值为0，方差为0.005的高斯噪声subplot(2,3,1);imshow(I);title('原始图像');subplot(2,3,2); imshow(J);title('加入高斯噪声之后的图像');%采用MATLAB中的函数filter2对受噪声干扰的图像进行均值滤波K1=filter2(fspecial('average',3),J)/255; %模板尺寸为3K2=filter2(fspecial('average',5),J)/255;% 模板尺寸为5K3=filter2(fspecial('average',7),J)/255; %模板尺寸为7K4= filter2(fspecial('average',9),J)/255; %模板尺寸为9subplot(2,3,3);imshow(K1);title('改进后的图像1');subplot(2,3,4); imshow(K2);title('改进后的图像2');subplot(2,3,5);imshow(K3);title('改进后的图像3');subplot(2,3,6);imshow(K4);title('改进后的图像4');PS：filter2用法：filter2用法fspecial函数用于创建预定义的滤波算子，其语法格式为：h = fspecial(type)h = fspecial(type,parameters)参数type制定算子类型，parameters指定相应的参数，具体格式为：type='average'，为均值滤波，参数为n，代表模版尺寸，用向量表示，默认值为[3,3]。

数字图像处理实验五15生医一、实验内容对某一灰度图像，进行如下处理：（1）分别用Roberts、Prewitt和Sobel边缘检测算子进行边缘检测；（2）将Roberts、Prewitt和Sobel边缘检测算子修改为锐化算子，对原图像进行锐化，同屏显示原图像、边缘检测结果和锐化后图像，说明三者之间的关系。

一灰度图像的二值化。

二、运行环境MATLAB R2014a三、运行结果及分析运行结果如图所示：可以观察出原图像、边缘检测结果和锐化后图像三者之间的关系为：原图像+边缘检测结果=锐化后图像四、心得体会通过MATLAB编程更加熟悉了课本上关于锐化与边缘检测的相关知识点，对二者的关系也有了具体的认识。

同时，对MATLAB图像导入函数、图像边缘检测函数、锐化窗口矩阵卷积函数的调用及实现机理也有所掌握，比如后边附的程序中会提到的“%”标注的思考。

五、具体程序size=512;Img_rgb=imread('E:\lena.jpg'); %读取图像Img_gray=rgb2gray(Img_rgb); %进行RGB到灰度图像的转换（虽然原来在网上下载的lena就是黑白图像，但是这一步必须要有！否则处理结果不正确）figure(1);subplot(2,3,1);imshow(Img_gray);title('原图像');Img_edge=zeros(size);a={'roberts','prewitt','sobel'};for i=1:3Img_edge=edge(Img_gray,a{i});figure(1);subplot(2,3,i+1);imshow(Img_edge);axis image;title(a(i));endA=imread('E:\lena.jpg');B=rgb2gray(A);B=double(B);Window=[-1-1-1;-19-1;-1-1-1]; %八邻域拉普拉斯锐化算子（α取1）C=conv2(B,Window,'same');Img_sharp=uint8(C);subplot(2,3,5);imshow(Img_sharp);title('sharp');THANKS !!!致力为企业和个人提供合同协议，策划案计划书，学习课件等等打造全网一站式需求欢迎您的下载，资料仅供参考。

matlab-图像处理-边缘检测算法五种五种实现matlab边缘检测算法：⽅法⼀：matlab⾃带的edge函数：将图⽚保存为lena.jpgI=imread('lena.jpg');%提取图像img=rgb2gray(I);[m,n]=size(img);BW1=edge(img,'sobel'); %⽤Sobel算⼦进⾏边缘检测BW2=edge(img,'roberts');%⽤Roberts算⼦进⾏边缘检测BW3=edge(img,'prewitt'); %⽤Prewitt算⼦进⾏边缘检测BW4=edge(img,'log'); %⽤Log算⼦进⾏边缘检测BW5=edge(img,'canny'); %⽤Canny算⼦进⾏边缘检测h=fspecial('gaussian',5);%?⾼斯滤波BW6=edge(img,'canny');%⾼斯滤波后使⽤Canny算⼦进⾏边缘检测subplot(2,3,1), imshow(BW1);title('sobel edge check');subplot(2,3,2), imshow(BW2);title('roberts edge check');subplot(2,3,3), imshow(BW3);title('prewitt edge check');subplot(2,3,4), imshow(BW4);title('log edge check');subplot(2,3,5), imshow(BW5);title('canny edge check');subplot(2,3,6), imshow(BW6);title('gasussian&canny edge check');　效果如下图所⽰：⽅法⼆：Laplacian算法clear;sourcePic=imread('lena.jpg');%图像读⼊grayPic=mat2gray(sourcePic);%实现图像的矩阵归⼀化操作[m,n]=size(grayPic);newGrayPic=grayPic;LaplacianNum=0;%经Laplacian操作得到的每个像素的值LaplacianThreshold=0.2;%设定阈值for j=2:m-1 %进⾏边界提取for k=2:n-1LaplacianNum=abs(4*grayPic(j,k)-grayPic(j-1,k)-grayPic(j+1,k)-grayPic(j,k+1)-grayPic(j,k-1));if(LaplacianNum > LaplacianThreshold)newGrayPic(j,k)=255;elsenewGrayPic(j,k)=0;endendendfigure,imshow(newGrayPic);title('Laplacian算⼦的处理结果') 效果图如下：⽅法三：Prewitt算法%Prewitt 算⼦的实现：clear;sourcePic=imread('lena.jpg');grayPic=mat2gray(sourcePic);[m,n]=size(grayPic);newGrayPic=grayPic;PrewittNum=0;PrewittThreshold=0.5;%设定阈值for j=2:m-1 %进⾏边界提取for k=2:n-1PrewittNum=abs(grayPic(j-1,k+1)-grayPic(j+1,k+1)+grayPic(j-1,k)-grayPic(j+1,k)+grayPic(j-1,k-1)-grayPic(j+1,k-1))+abs(grayPic(j-1,k+1)+grayPic(j,k+1)+grayPic(j+1,k+1)-grayPic(j-1,k-1)-grayPic(j,k-1)-grayPic(j+1,k-1)); if(PrewittNum > PrewittThreshold)newGrayPic(j,k)=255;elsenewGrayPic(j,k)=0;endendendfigure,imshow(newGrayPic);title('Prewitt算⼦的处理结果') 效果图如下：⽅法四：Sobel算法%Sobel 算⼦的实现：clear;sourcePic=imread('lena.jpg');grayPic=mat2gray(sourcePic);[m,n]=size(grayPic);newGrayPic=grayPic;sobelNum=0;sobelThreshold=0.7;for j=2:m-1for k=2:n-1sobelNum=abs(grayPic(j-1,k+1)+2*grayPic(j,k+1)+grayPic(j+1,k+1)-grayPic(j-1,k-1)-2*grayPic(j,k-1)-grayPic(j+1,k-1))+abs(grayPic(j-1,k-1)+2*grayPic(j-1,k)+grayPic(j-1,k+1)-grayPic(j+1,k-1)-2*grayPic(j+1,k)-grayPic(j+1,k+1)); if(sobelNum > sobelThreshold)newGrayPic(j,k)=255;elsenewGrayPic(j,k)=0;endendendfigure,imshow(newGrayPic);title('Sobel算⼦的处理结果') 效果如下：⽅法五：Roberts 算⼦的实现%Roberts 算⼦的实现：clear all;clc;sourcePic=imread('lena.jpg');grayPic=mat2gray(sourcePic);[m,n]=size(grayPic);newGrayPic=grayPic;robertsNum=0;robertThreshold=0.2;for j=1:m-1for k=1:n-1robertsNum = abs(grayPic(j,k)-grayPic(j+1,k+1)) + abs(grayPic(j+1,k)-grayPic(j,k+1)); if(robertsNum > robertThreshold)newGrayPic(j,k)=255;elsenewGrayPic(j,k)=0;endendendfigure,imshow(newGrayPic);title('roberts算⼦的处理结果') 效果图：。

sobel边缘检测算法matlab代码以下是 Sobel 边缘检测算法的 MATLAB 代码实现:```matlab% Sobel 边缘检测算法 MATLAB 代码% 代码版权归作者所有，仅供学习使用，不得用于商业用途 % 设置参数n = 3; % 边缘检测次数m = 5; % 图像大小d = 1; % Sobel 算子步长sigma = 2; % 平滑处理参数threshold = 20; % 阈值% 读入图像img = imread("test.png");% 设置边缘方向dir1 = [-1 -1];dir2 = [1 1];% 计算 Sobel 算子sobel = zeros(n, n);for i = 1:nfor j = 1:ndx = dir1(i);dy = dir2(j);sobel(i, j) = abs(img(i+1, j+1) - img(i-1, j-1) +img(i+1, j) - img(i-1, j) -img(i+1, j+1) - img(i-1, j-1));endend% 平滑处理img_smooth = img;img_smooth = img_smooth / sigma;% 计算边缘border = 10;img_border = img_smooth(1:border:end, 1:border:end); img_border = img_border - img_smooth;img_border = img_border * (1 - sigma^2);img_border = img_border + img_smooth;edges = zeros(border, border);for i = 1:borderfor j = 1:borderif img_border(i, j) > thresholdedges(i, j) = 255;endendend% 显示结果imshow(edges);title("Sobel 边缘检测");```以上代码实现了 Sobel 边缘检测算法，其 MATLAB 输出结果为检测到的边缘图像。
